Interlogix TruVision DVR 45HD User manual

P/N 1073352-Multilingual • REV A • ISS 07AUG17
TruVision DVR 45HD Quick
Start Guide
EN
TruVision DVR 45HD Quick Start Guide
DE
TruVision DVR 45HD Schnellstartanleitung
ES
Guía de inicio rápido de TruVision DVR 45HD
FI
TVR 45HD:n pikaopas
FR
Guide de démarrage rapide du TruVision DVR 45HD
IT
Guida di avvio rapido di TruVision DVR 45HD
NL
TruVision DVR 45HD Snel aan de slag-gids
PL
Instrukcja szybkiego uruchamiania rejestratora TruVision
DVR 45HD
PT
Guia Rápido do TruVision DVR 45HD
RU
Краткое руководство по началу работы с TruVision
DVR 45HD
TR
TruVision DVR 45HD Hızlı Başlangıç Kılavuzu

Copyright © 2017 United Technologies Corporation.
Interlogix is part of UTC Climate, Controls & Security, a unit of United
Technologies Corporation. All rights reserved.
Trademarks and
patents
Trade names used in this document may be trademarks or registered trademarks
of the manufacturers or vendors of the respective products.
Contact
information
www.interlogix.com or www.utcfssecurityproducts.eu

TruVision DVR 45HD Quick Start Guide 1 EN
EN
TruVision DVR 45HD Quick Start
Guide
Figure

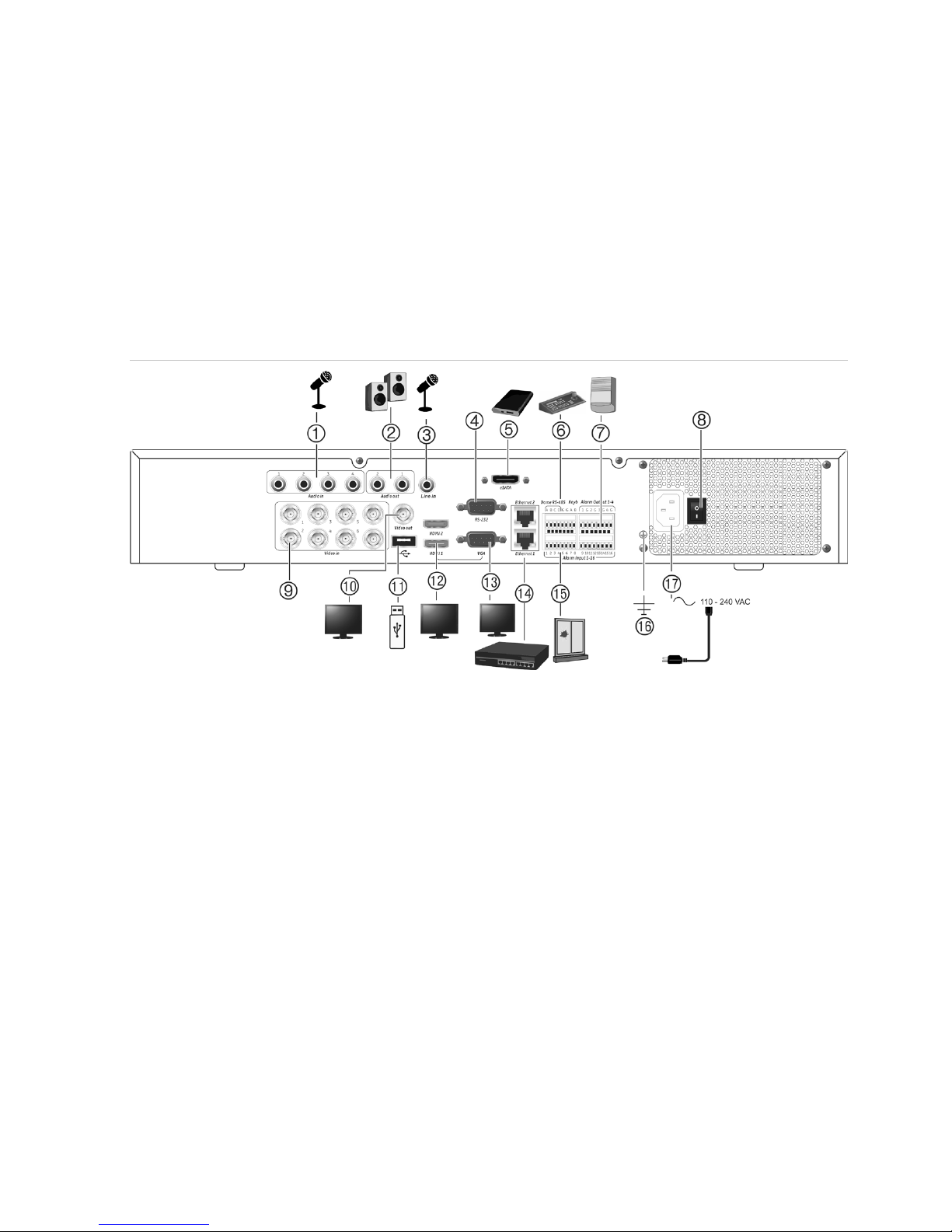

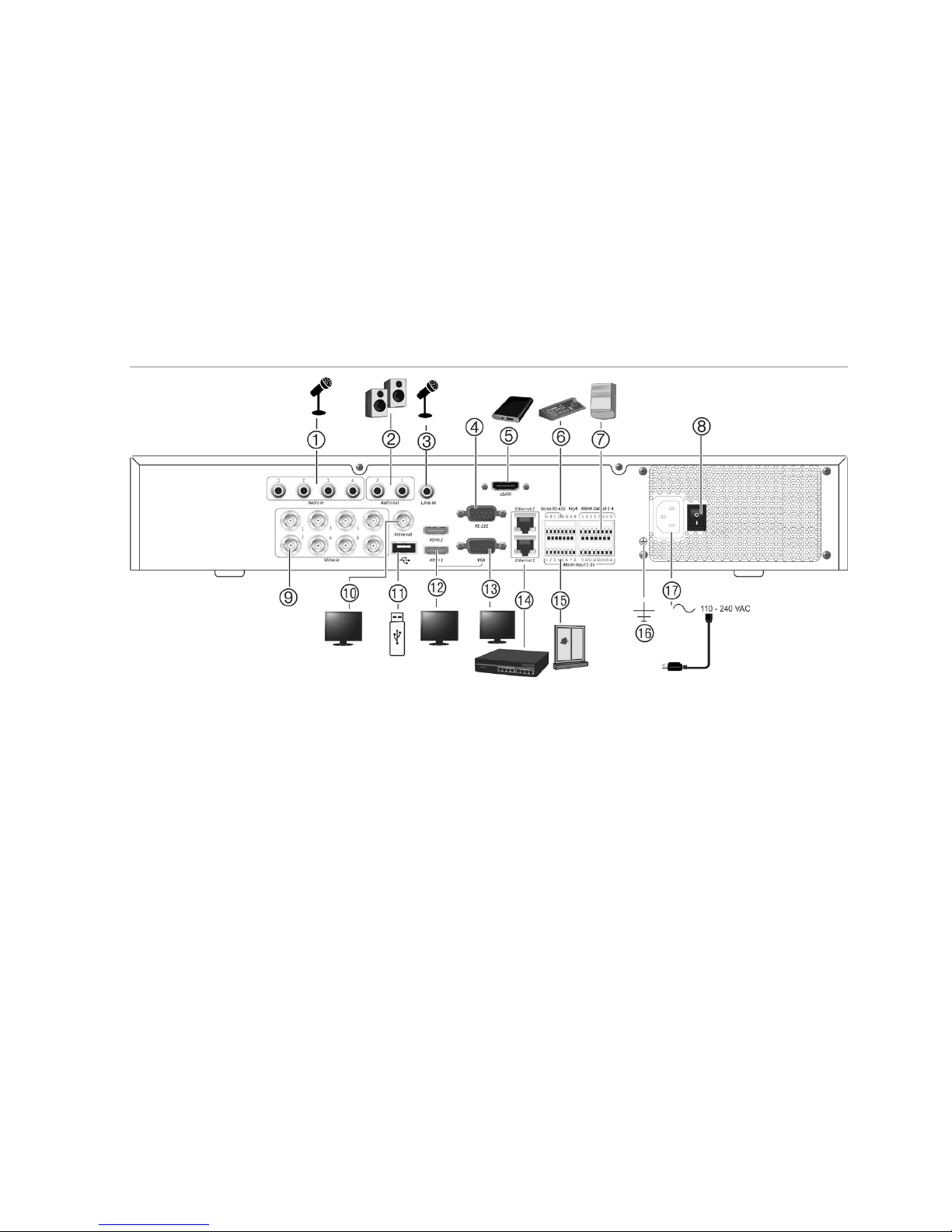

1: Back panel connections (8-channel model shown)
1. Connect four audio inputs to RCA connectors.
2. Connect to speakers for audio output.
3. Line In.
4. Connect to a RS-232 device.
5. Connect eSATA.
6. Connect to a RS-485 device such as a PTZ
camera or a keypad.
7. Connect up to four alarm outputs.
8. Power switch (on/off).
9. Connect up to 8 analog cameras to BNC-type
connectors (depends on the recorder model).
10. Connect to a BNC monitor (event monitor only).
11. Connect to an optional USB device such as a
mouse, CD/DVD burner or HDD.
12. Connect to a HDTV. The HDMI connection
supports both digital audio and video.
13. Connect to a VGA monitor.
14. Connect to a network.
15. Connect up to 16 alarm inputs.
16. Connect to ground.
17. Connect a power cord to the recorder (included).
Default IP address: 192.168.1.82

EN 2 TruVision DVR 45HD Quick Start Guide
Figure

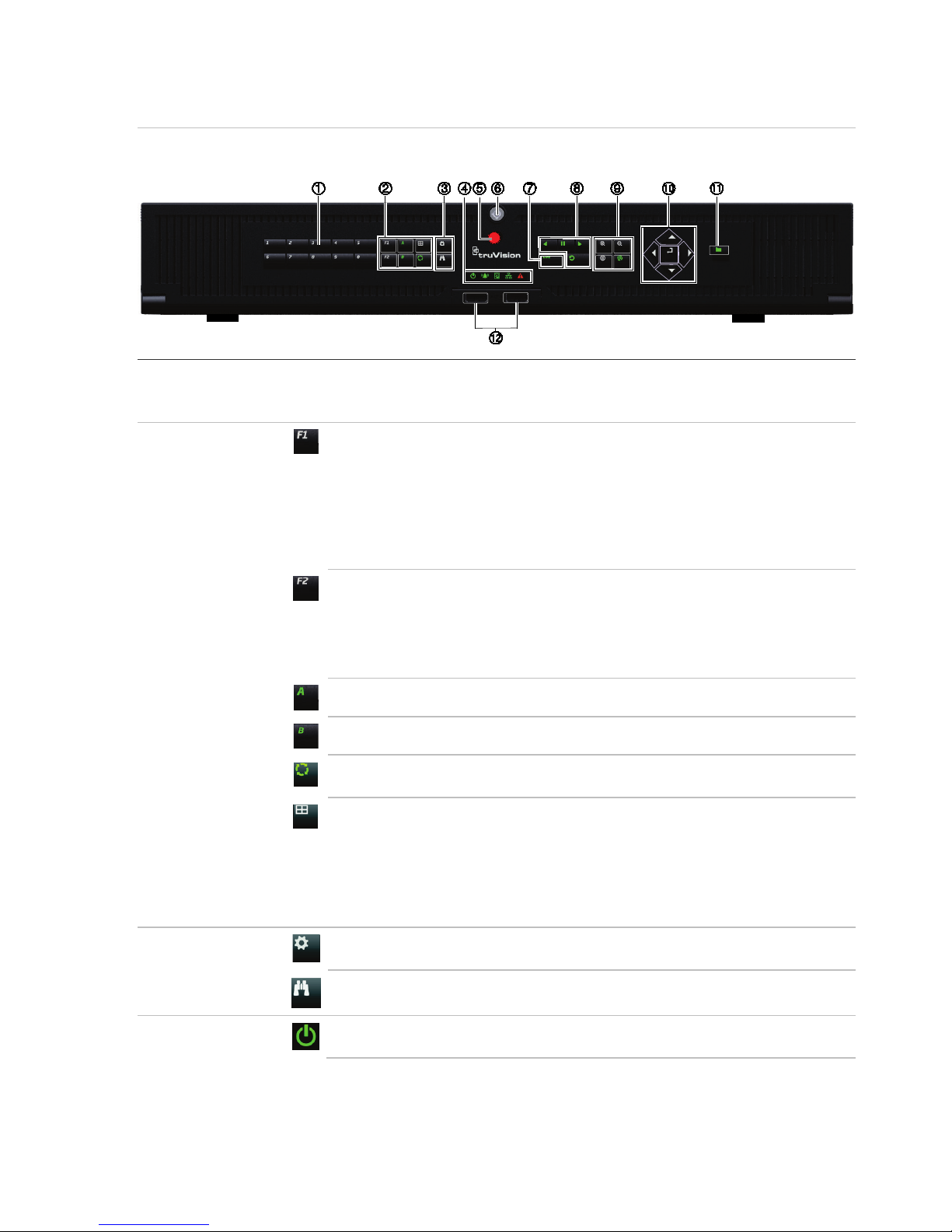

2: Front panel controls (8-channel model shown)
Name Description
1
.Channel buttons Switch between different cameras in live, PTZ control or playback modes.
Use the soft keyboard to enter numerals 0 to 9.
2
.Display buttons
F1: In playback mode, click to start and stop video clipping. For audio, press F1
and a numerical button to play the audio of the specified camera in live view.
In System Information mode, get the DDNS URL. In User Management mode,
pop up the Permission screen of a selected item in User Management > User >
User Management. Delete a selected item from USB flash drive. Exit the virtual
keypad.
F2: In live view mode, all-day playback, and playback modes press to display or
hide the time or control bar. In PTZ mode, stop all ongoing operations. Select or
deselect an item. Enter a selected folder of the external storage device, such as
a USB flash drive used for archiving.
A: In live view mode, select the main monitor.
B: In live view mode, select the event monitor.
Seq: In live view mode, start/stop sequencing cameras on the current monitor.
Display: In multiview mode, toggle through the various multiviews. For 8-ch
DVR: full, quad, 1+5, 1+7 and 9). For 16-ch DVR: full, quad, 1+5, 1+7, 4+4 and
9.
In HDD information mode and user management mode delete a selected item. In
PTZ mode, delete a selected key point. In Log Search mode, display the details
of a log file in Log Search result.
3
.Menu and
Search buttons
Menu: Enter/exit the main menu.
Search: In live view mode, enter the advanced search menu.
4
.Status LEDs
Power: A steady green light indicates the recorder is working correctly. Red
indicates a fault.
Event Alarm: A flashing red light indicates that there is a sensor Alarm In or
another alarm such as motion or tampering. No light indicates that there is no
alarm.
HDD: HDD indicator blinks red when data is being read from or written to the
HDD. A steady red light indicates an HDD exception or error.
Tx/Rx: Steady green indicates a normal network connection. No light indicates
that it is not connected to a network.

TruVision DVR 45HD Quick Start Guide 3 EN
Name Description
Technical Alarm: A steady red light indicates that there is a technical alarm from
the recorder. No light indicates that there is no alarm.
5
.IR receiver Receiver for IR remote.
To connect the remote control to the recorder, press the Device button, enter the
device address, and press Enter.
6
.Front panel lock You can lock or unlock the front panel with a key. It provides access to the
HDDs.
7
.Live button Switch to live view mode.
8
.Playback buttons
Reverse: In live view mode, use to play back the earliest video. In playback
mode, playback a camera in the reverse direction.
Pause: In live view mode, freeze the last image of the live display for all active
cameras displayed. In playback mode, stop playback.
Play: In live view mode, play all day playback of the current camera (upper-left
video tile if in multiview mode). In playback mode, play back a camera in the
forward direction. In search mode, play back a selected video or view a
snapshot. In PTZ mode, do an auto tour.
Replay: In playback mode, start playing the current file. Starts at the
beginning of
the file.
9
.PTZ buttons
Zoom +/-: In live view mode, playback mode, and PTZ control mode use this
button to zoom in and out. Also use them to navigate within menus.
Preset: In PTZ control mode, press Preset and a numeric button to call the
specified preset.
Also use to edit holiday mode, video search mode, HDD selection mode, user
management mode, bookmark management, and bookmark search.
Tour: In PTZ control mode, press Tour and a numeric button to call the specified
shadow tour.
Also use to scroll between calendar months and to navigate in a text field.
10
.Direction The DIRECTION buttons are used to navigate between different fields and items
in menus.
Enter button The ENTER button is used to confirm selection in any of the menu modes.
11
.Archive button Press once to enter quick archive mode. Press twice to start archiving. The
indicator blinks green when data is being written to a backup device.
12
.USB Interface There are two USB ports. Use the USB ports to archive video, upgrade firmware,
use a USB mouse or connect a USB CD/DVD burner.

EN 4TruVision DVR 45HD Quick Start Guide
Figure

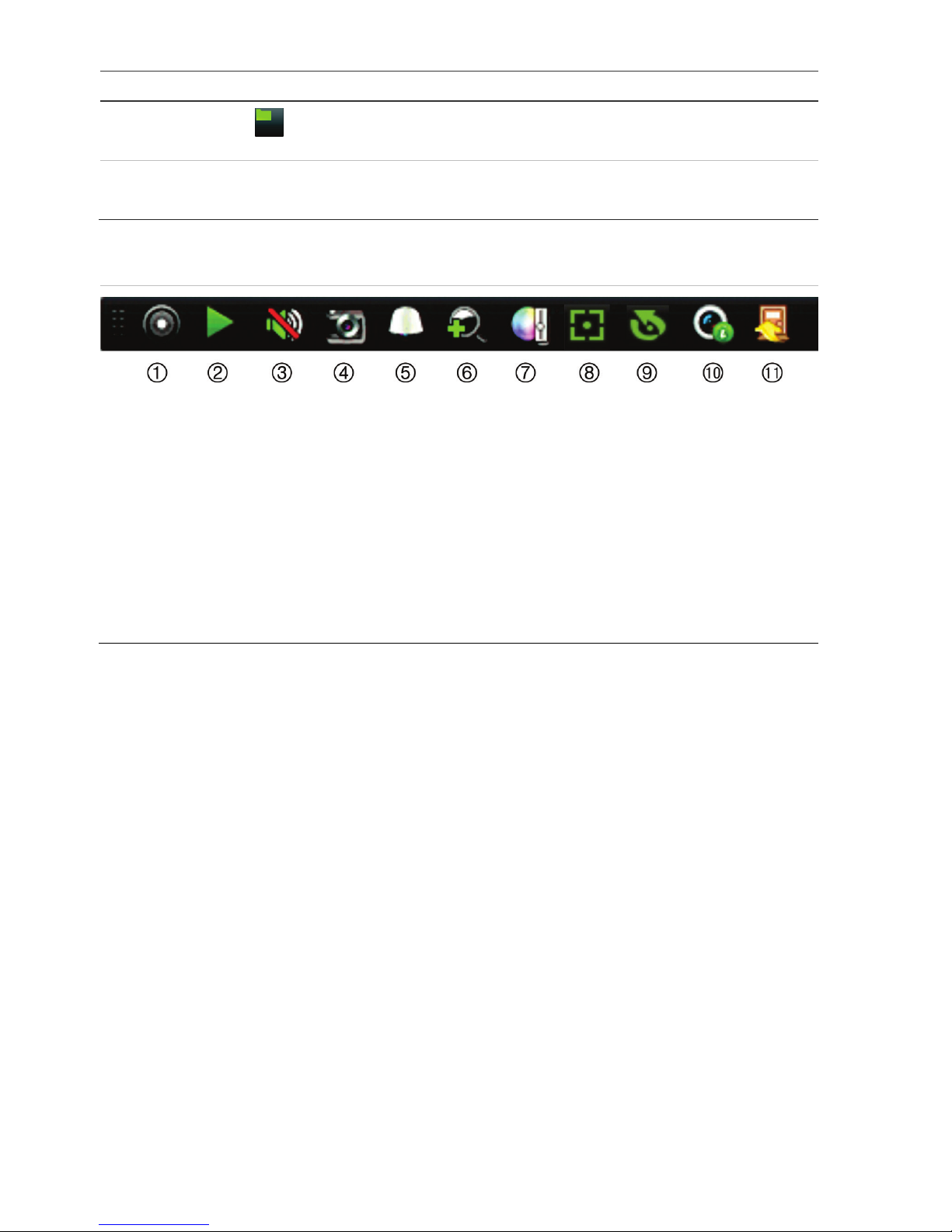

3: Quick access toolbar
1. Start Manual Recording: Start/stop manual
recording.
2. Instant Playback: Play back the recorded
video from the last five minutes.
3. Audio On: Enable/disable audio output.
4. Snapshot: Capture a snapshot of a video
image.
5. PTZ Control: Enter PTZ control mode.
6. Digital Zoom: Enter digital zoom mode.
7. Image Settings: Modify the image lighting
levels.
8. Show Text: Display inserted text on screen.
9. Auxiliary Focus: Automatically focus the
camera lens
10. Lens Initialization:Initialize the lens of a
camera with a motorized lens
11. Close Toolbar: Close the toolbar.
Package contents
The TruVision DVR 45HD (model TVR 45HD)
is shipped with the following items:
•IR (infrared) remote control
•Two AAA batteries for the remote control
•AC power cords
•USB mouse
•Recorder
•CD with software and manuals
•TruVision DVR 45HD Quick Start Guide
•TruVision DVR 45HD User Manual (on
CD)
•TruVision Recorder Operator Guide (on
CD)
Installation environment
Refer to the user manual for detailed
information, but observe these important
requirements:
•Place the unit in a secure location.
•Ensure that the unit is in a well-ventilated
area.
•Do not expose the unit to rain or moisture.
Quick install
Recommended steps for setting up the
recorder:
1. Connect all the devices required to the
back panel of the recorder. See Figure 1
on page 1.
Basic connections:
Connect the cameras to the BNC camera
inputs and monitor A to a VGA or HDMI
output. Connect the mouse to the USB
port in the front panel.
Optional connections:
All the other connections shown are
optional and depend upon installation
requirements.
2. Connect the power cable and turn on the
power.
3. Set up the unit with the required settings
using the setup Wizard.
First-time use
The recorder has an express installation
wizard that lets you easily configure basic
recorder settings when first used. It
configures all cameras simultaneously. The
configuration can then be customized as
required.

TruVision DVR 45HD Quick Start Guide 5 EN
By default, the setup wizard will start once the
recorder has loaded. The wizard walks you
through some of the more important settings
of your recorder. Select the preferred
language for the system and then set the
administrator password. There is no default
password provided.
The wizard will then guide you through the
menus to set the time and date, network
configuration, HDD management, and
recording configuration.
When all the required changes have been
entered, click Finish to exit the wizard. The
recorder is now ready to use. Recording
starts automatically.
Operating the recorder
There are several ways to control the unit:
•Front panel control
•IR remote control
•Mouse control
•Web browser control
•TVK-800 keypad
•Software (TruVision Navigator,
TVRmobile)
Front panel
The buttons on the front panel control most
functions. See Figure 2 on page 2 for the
locations of the controls.
IR remote control
The IR remote control buttons are similar to
those on the front panel. Place the two AAA
batteries in the remote control.
To connect the remote control to the
recorder:
1. Press Menu on the front panel or right-
click the mouse and select Menu. The
main menu screen appears.
2. Select Display Mode Settings >
Monitor.
3. Check the recorder’s device address
value. The default value is 255. The
device address is valid for all IR controls.
4. On the remote control press the Device
button.
5. Enter the device address value. It must
be the same as that on the recorder.
6. Press OK on the remote control.
USB mouse
The USB mouse provided with the recorder
operates all the functions of the recorder,
unlike the front panel, which has limited
functionality. The mouse lets you navigate
and make changes to settings in the user
interface.
Connect the mouse to the recorder by
plugging the mouse USB connector into the
USB port on the back or front panel. The
mouse is immediately operational and the
pointer should appear.
Web browser control
The recorder’s Web browser lets you view,
record, and play back videos as well as
manage all aspects of the recorder from any
PC with Internet access. The browser’s easy-
to-use controls give you quick access to all
recorder functions.
To access the unit, open a web browser and
enter the IP address assigned to the recorder
as a web address. In the logon screen, enter
the user ID and password.
The default values for recorder network
settings are:
• DHCP: Disabled by default.
• IP address: 192.168.1.82
• Subnet mask: 255.255.255.0
• Gateway address: 192.168.1.1
• Server Port: 8000
• HTTP Port: 80
• RTSP port: 554
Note: The following ports need to be
forwarded in the router in order to connect
properly: Server port and RTSP port.

EN 6 TruVision DVR 45HD Quick Start Guide

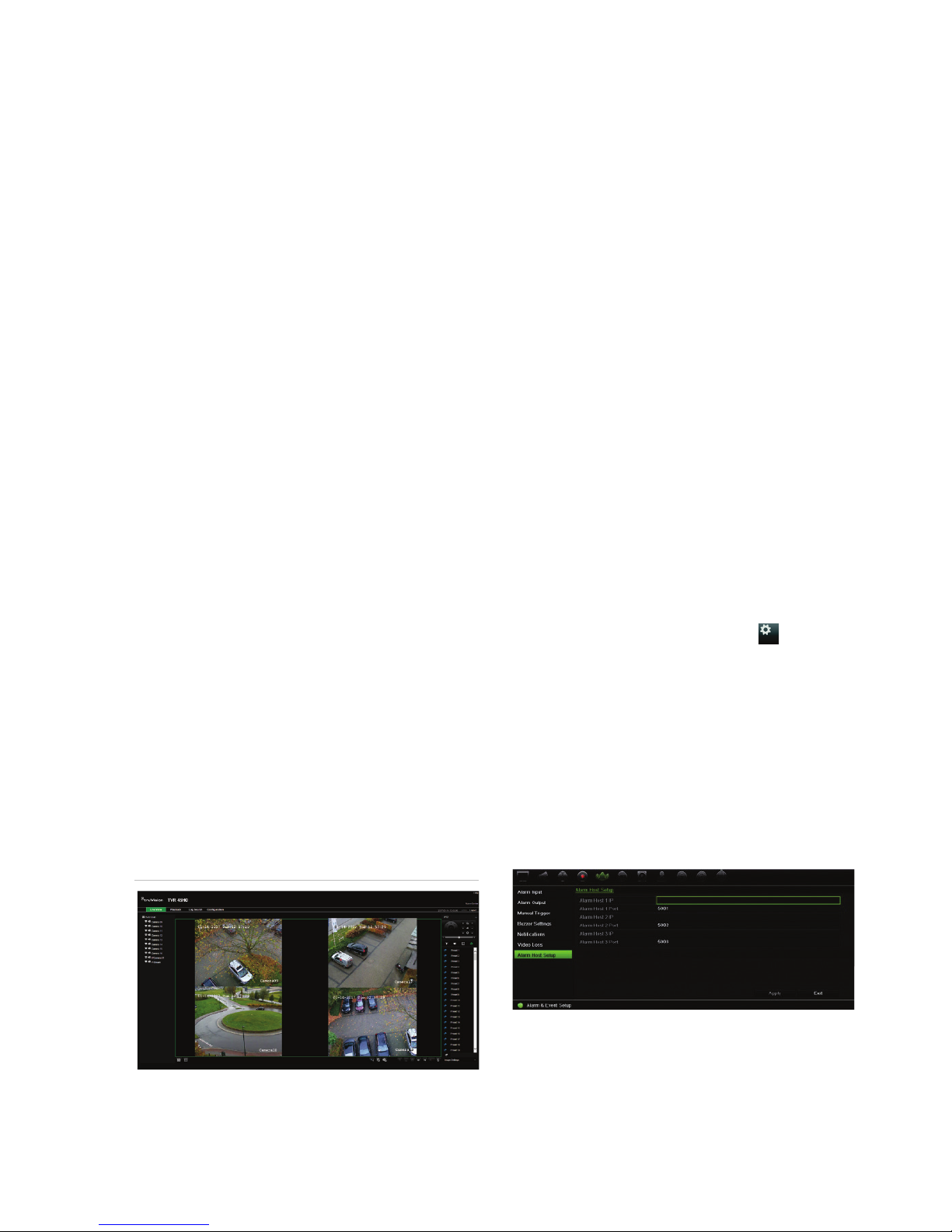

Figure 4: Web browser interface
Live view mode
Live mode is the normal operating mode of
the unit where you watch live pictures from
the cameras.
Regularly used functions in live view can be
quickly accessed by clicking the left-button of
the mouse when its cursor is on the camera
image. The live view toolbar appears. See
Figure 3 on page 4for a description of the
functions available.
Configuring the recorder
The recorder has an icon-driven menu
structure that allows you to configure the
unit’s parameters. Each command icon
displays a screen that lets you edit a group of
settings. Most menus are available only to
system administrators.
Refer to the recorder user manual for detailed
information on configuring the unit.
To access the main menu from live view:
•Press the Menu button on the remote
control or front panel.
- Or -
•Right-click the mouse and select Menu
from the pop-up menu.
The main menu screen appears. Move the
mouse over a command icon in the menu
toolbar and click to select it.
Description of the command icons in the
menu toolbar:
Configures display settings.
Configures analog and IP camera
settings.
Configures standard network
settings.
Configures recording settings.
Configures alarm and event settings.
Configures system settings.
Configures storage management.
Configures user settings.
View system information.
Provides reference information to the
various toolbars and menus within
the interface.
Provides access to logout, reboot
and shutdown options.
Specifications
Power supply
:100 to 240 VAC,
6.3 A, 50 to 60 Hz
Power consumption (without HDD):
TVR 4508HD
TVR 4516HD
≤ 45 W
≤ 65 W
Operating temperature
:-10 to +55 ºC
(14 to 131 °F)

TruVision DVR 45HD Quick Start Guide 7 EN
Relative humidity
:10 to 90%
Dimensions (W x H x D): 445 × 390 × 70 mm
(17.5 × 15.3 × 2.7 in.)
Weight
(without HDD): ≤5.0 kg (11.02 lb.)

DE 8TruVision DVR 45HD Schnellstartanleitung
DE
TruVision DVR 45HD
Schnellstartanleitung
Abbildung 1: Anschlüsse an der Rückseite (Abbildung für 8-kanaliges Modell)
1. Anschluss von bis zu vier Audioeingängen
über Cinchstecker.
2. Lautsprecheranschluss für Audioausgang.
3. Line In.
4. Anschluss an ein RS-232-Gerät.
5. eSATA-Anschluss.
6. Anschluss an ein RS-485-Gerät, wie z. B. eine
PTZ-Kamera oder ein Bedienpult.
7. Anschluss von bis zu vier Alarmausgängen.
8. Netzschalter (Ein/Aus).
9. Anschluss von bis zu 8 Analog-/HD-TVI-
Kameras an BNC-Anschlüsse (abhängig vom
Rekorder-Modell).
10. Anschluss an einen BNC-Monitor (nur
Ereignismonitor).
11. Anschluss an ein optionales USB-Gerät, z. B.
Maus, CD/DVD-Brenner oder Festplatte.
12. Anschluss an einen HDTV. Die HDMI-
Verbindung unterstützt digitales Audio und
Video.
13. Anschluss an einen VGA-Monitor.
14. Anschluss an ein Netzwerk.
15. Anschluss für bis zu 16 Alarmeingänge.
16. Anschluss an die Erdung.
17. Anschluss eines Netzkabels zum Rekorder
(im Lieferumfang enthalten).
Standard-IP-Adresse: 192.168.1.82

TruVision DVR 45HD Schnellstartanleitung 9 DE
Abbildung
2: Anschlüsse auf der Vorderseite des TVR 45HD (Abbildung für 8-kanaliges
Modell)
Detaillierte Informationen zu den Tastenkombi
nationen finden Sie im Benutzerhandbuch.
1
. Kanaltasten Schaltet in den Live-, PTZ-Steuerungs- und Wiedergabe-Modi zwischen
verschiedenen Kameras um.
Verwenden Sie zur Eingabe der Ziffern 0 bis 9 die Tasten.
2
. Display-Tasten F1: Im Wiedergabemodus startet und stoppt das Mitschneiden von Videos. Bei
Audio drücken Sie F1 und eine Zifferntaste, um das Audio der angegebenen
Kamera in der Livebildanzeige wiederzugeben.
Im Systeminformationsmodus wird die DDNS URL abgerufen. Im
Benutzerverwaltungsmodus wird unter "Benutzerverwaltung" > "Benutzer" >
"Benutzerverwaltung" der Bildschirm für die Benutzerberechtigungen eines
ausgewählten Elements angezeigt. Löscht das ausgewählte Element vom USB-
Flash-Laufwerk. Verlässt die virtuelle Tastatur.
F2: Im Livebildanzeigemodus, im Modus für die ganztägige Wiedergabe und im
Wiedergabemodus wird durch Drücken dieser Taste die Zeit- oder
Steuerungsleiste ein- oder ausgeblendet. Im PTZ-Modus werden alle aktiven
Vorgänge angehalten. Auswählen oder Verwerfen eines Elements. Aufrufen des
ausgewählten Ordners auf dem externen Speichergerät, z. B. einem zur
Archivierung genutzten USB-Flash-Laufwerk.
A: Im Livebildanzeigemodus erfolgt die Auswahl des Hauptmonitors.
B: Im Livebildanzeigemodus erfolgt die Auswahl des Ereignismonitors.
Seq: Startet/stoppt im Livebildanzeigemodus die Sequenzierung von Kameras
auf dem aktuellen Bildschirm.
Display: Schaltet im Mehrfachanzeigemodus zwischen den verschiedenen
Mehrfachanzeigen um.Für 8-Kanal-DVR: Voll, Quad, 1+5, 1+7 und 3+3. Für 16-
Kanal-DVR: Voll, Quad, 1+5, 1+7, 3+3 und 4+4.
Löscht im Festplatteninformations- und im Benutzerverwaltungsmodus ein
ausgewähltes Element. Löscht im PTZ-Modus einen ausgewählten Keypoint.
Zeigt im Protokollsuchmodus die Details einer Protokolldatei als
Protokollsuchergebnis an.
3
.Tasten Menü
und Suchen
Menü: Das Hauptmenü aufrufen/beenden.
Suche: Geben Sie in der Livebildanzeige das erweiterte Suchmenü ein.
4
.Status-LEDs Netz: Eine konstant leuchtende grüne LED zeigt an, dass der Rekorder
ordnungsgemäß funktioniert. Rot weist auf einen Fehler hin.

DE 10 TruVision DVR 45HD Schnellstartanleitung
Ereignis-Alarm:Eine blinkende rote LED zeigt an, dass ein Sensor-Alarmeingang
oder ein anderer Alarm, z. B. ein Bewegungs- oder Sabotagealarm vorliegt.
Leuchtet keine LED, gibt es keinen Alarm.
Festplatte: Wenn der HDD-Anzeiger rot blinkt, werden auf der HDD Daten
gelesen oder geschrieben. Ein durchgehend rotes Licht zeigt eine Ausnahme
oder einen Fehler auf der Festplatte an.
Tx/Rx: Ein durchgehend grünes Licht zeigt eine normale Netzwerkverbindung an.
Leuchtet keine LED, ist das Gerät mit keinem Netzwerk verbunden.
Technischer Alarm: Ein dauerhaft rot leuchtendes Licht zeigt einen technischen
Alarm vom Rekorder an. Leuchtet keine LED, gibt es keinen Alarm.
5
.IR-Empfänger Empfänger für IR-Fernbedienung
Drücken Sie zum Verbinden der Fernbedienung mit dem Rekorder auf die
Gerätetaste, geben Sie die Geräteadresse ein und drücken
6
. Frontbedienelementsperre
Sie können das Frontbedienelement mit einem Schlüssel sperren oder
entsperren. Es ermöglicht Zugriff auf die Festplatten.
7
. Live-Taste Live: Zum Livebildanzeigemodus wechseln.
8
.Wiedergabe-
tasten
Rücklauf: Dient im Livebildanzeige-Modus zum Wiedergeben des ältesten
Videos. Im Wiedergabemodus wird eine Kamera damit rückwärts
wiedergegeben.
Pause: In der Livebildanzeige kann damit das letzte Bild der Liveanzeige bei alle
n
angezeigten, aktiven Kameras eingefroren werden. Im Wiedergabemodus wird
die Wiedergabe gestoppt.
Wiedergabe: Gibt im Liveanzeigemodus die ganztägigen Aufnahmen der aktuellen
Kamera (im Mehrfachbildmodus die obere linke Videokachel) wieder. Im
Wiedergabemodus wird eine Kamera damit vorwärts wiedergegeben. Im
Suchmodus wird ein ausgewähltes Video wiedergegeben oder ein
Schnappschuss angezeigt. Im PTZ-Modus wird eine automatische Tour
durchgeführt.
Live: Zum Livebildanzeigemodus wechseln.
Wiedergabe: Im Wiedergabemodus erfolgt die Wiedergabe der aktuellen Datei.
Startet am Anfang der Datei.
9
.PTZ-Tasten Zoom +/-: Im Live-, Wiedergabe- und PTZ-Steuerungsmodus können Sie diese
Tasten zum Vergrößern und Verkleinern des Bildes verwenden. Sie dienen auch
zur Navigation innerhalb der Menüs.
Preset: Drücken Sie im PTZ-Steuerungsmodus auf Preset und eine Zahlentaste,
um das angegebene Preset aufzurufen.
Die Taste dient auch zur Bearbeitung des Feiertagsmodus, Videosuchmodus,
HDD-Auswahlmodus, Benutzerverwaltungsmodus, Markerverwaltung und
Markersuche.
Tour: Drücken Sie im PTZ-Steuerungsmodus auf Tour und eine Zahlentaste, um
die angegebene Tour aufzurufen.
Die Taste dient auch zum Scrollen zwischen den Kalendermonaten und zur
Navigation in einem Textfeld.
10
.Richtung Mit den Richtungstasten können Sie durch die verschiedenen Felder und
Elemente der Menüs navigieren.
ENTER-Taste Mit der ENTER-Taste wird in jedem Menümodus eine Auswahl bestätigt.

TruVision DVR 45HD Schnellstartanleitung 11 DE
11
.Taste
Archivieren
Einmal drücken, um den Schnellarchivierungsmodus aufzurufen. Zweimal
drücken, um die Archivierung zu starten. Die Anzeige blinkt grün, wenn Daten
auf ein Sicherungsgerät geschrieben werden.
12
.USB-Anschluss Es gibt zwei USB-Anschlüsse. Verwenden Sie die USB-Anschlüsse, um Videos
zu archivieren, die Firmware zu aktualisieren, eine USB-Maus zu verwenden
oder einen USB-CD/DVD-Brenner anzuschließen.
Abbildung
3: Symbolleiste für den Schnellzugriff
1. Manuelle Aufnahme starten: Manuelle
Aufnahme starten/beenden.
2. Sofortige Wiedergabe: Wiedergabe der
letzten fünf Minuten des aufgenommenen
Videos.
3. Audio ein: Aktivieren/Deaktivieren des
Audioausgangs.
4. Schnappschuss: Erstellt einen
Schnappschuss des Videobilds.
5. PTZ-Steuerung: Aufrufen des PTZ-
Steuerungsmodus.
6. Digitalzoom: Zugriff auf den Digitalzoom-
Modus.
7. Bildeinstellungen: Bildhelligkeitsstufen ändern.
8. Text anzeigen: Eingefügten Text auf Bildschirm
anzeigen.
9. Fokusassistent: Stellt das Kameraobjektiv
automatisch scharf.
10. Objektivinitialisierung:Initialisiert das Objektiv
von Kameras mit motorbetriebenem Objektiv.
11. Schließen: Symbolleiste schließen.
Lieferumfang
Im Lieferumfang des TruVision DVR 45HD
(Modell TVR 45HD) sind folgende Teile
enthalten:
•IR (Infrarot)-Fernbedienung
•Zwei AAA-Batterien für die
Fernbedienung
•Netzkabel (Wechselspannung)
•USB-Maus
•Rekorder
•CD mit Software und
Benutzerhandbüchern
•TruVision TVR 45HD-
Schnellstartanleitung
•TruVision DVR 45HD--Benutzerhandbuch
(auf CD)
•TruVision-Rekorder – Bedieneranleitung
(auf CD)
Installationsumgebung
Einzelheiten hierzu finden Sie im
Benutzerhandbuch. Beachten Sie jedoch
Folgendes:
•Stellen Sie das Gerät an einem
geschützten Ort auf.
•Stellen Sie sicher, dass das Gerät in einer
gut belüfteten Umgebung installiert wird.
•Achten Sie darauf, dass das Gerät vor
Regen oder Feuchtigkeit geschützt ist.
Schnellinstallation
Empfohlene Schritte für das Setup des
Rekorders:
1. Schließen Sie alle erforderlichen Geräte
an der Rückseite des Rekorders an.
Siehe Abb. 1 auf Seite 8.

DE 12 TruVision DVR 45HD Schnellstartanleitung
Grundlegende Anschlüsse:
Schließen Sie die Kameras an die BNC-
Kameraeingänge und den Monitor A an
einen VGA- oder HDMI-Ausgang
an.Schließen Sie die Maus an den USB-
Port des Frontbedienelements an.
Optionale Anschlüsse:
Alle sonstigen dargestellten
Verbindungen sind optional und hängen
von den jeweiligen
Installationsanforderungen ab.
2. Schließen Sie das Netzkabel an und
schalten Sie das Gerät ein.
3. Nehmen Sie die erforderlichen
Geräteeinstellungen mithilfe des Setup-
Assistenten vor.
Erstmalige Verwendung
Der Rekorder verfügt über einen Express-
Installationsassistenten, der bei der
erstmaligen Verwendung die Konfiguration
grundlegender Rekorder-Einstellungen
erleichtert. Er konfiguriert alle Kameras
simultan. Anschließend kann die
Konfiguration nach Bedarf angepasst werden.
Der Setup-Assistent wird standardmäßig
gestartet, sobald der Rekorder bereit ist. Der
Assistent führt Sie durch die wichtigsten
Einstellungen Ihres Rekorders. Wählen Sie
die gewünschte Sprache für das System aus
und legen Sie anschließend das
Administratorpasswort fest. Ein
Standardpasswort ist nicht festgelegt.
Der Assistent führt Sie anschließend durch
die Menüs, um Uhrzeit und Datum, Netzwerk-
konfiguration, Festplattenverwaltung sowie
Aufnahmekonfiguration festzulegen.
Wenn Sie alle erforderlichen Änderungen
vorgenommen haben, klicken Sie auf Fertig
stellen, um den Setup-Assistenten zu
beenden. Der Rekorder ist nun einsatzbereit.
Die Aufnahme wird automatisch gestartet.
Bedienung des Rekorders
Es bestehen verschiedene Möglichkeiten, das
Gerät zu steuern:
•Steuerung über das Frontbedienelement
•IR-Fernbedienung
•Steuerung über die Maus
•Steuerung über den Webbrowser
•TVK 800-Bedienpult
•Software (TruVision Navigator,
TVRmobile).
Frontbedienelement
Mithilfe der Tasten des Frontbedienelements
können die meisten Funktionen gesteuert
werden. Die Position der Steuerungen finden
Sie in Abbildung 2 auf Seite 9.
IR-Fernbedienung
Die Tasten der IR-Fernbedienung sind
ähnlich den Tasten auf dem
Frontbedienelement. Legen Sie die zwei
AAA-Batterien in die Fernbedienung.
So verbinden Sie die Fernbedienung mit
dem Rekorder:
1. Drücken Sie die Taste Menü auf der
Fernbedienung oder wählen Sie per
Rechtsklick mit der Maus die Option
Menü aus. Der Hauptmenü-Bildschirm
wird angezeigt.
2. Wählen Sie Anzeigemodus-
Einstellungen > Monitor aus.
3. Prüfen Sie den Adresswert des
Rekorders. Der Standardwert ist 255. Die
Geräteadresse gilt für alle
Infrarotfernbedienungen.
4. Drücken Sie auf der Fernbedienung die
Taste Gerät.
5. Geben Sie den Adresswert des Geräts
ein. Er muss mit dem entsprechenden
Wert des Rekorders übereinstimmen.
6. Drücken Sie auf der Fernbedienung auf
OK.
USB-Maus
Die mit dem Rekorder mitgelieferte USB-
Maus steuert alle Funktionen des Rekorders
(im Gegensatz zum Frontbedienelement,
dessen Funktionalität eingeschränkt ist).
Verwenden Sie die Maus zum Navigieren und

TruVision DVR 45HD Schnellstartanleitung 13 DE
nehmen Sie in der Bedieneroberfläche so
Änderungen an den Einstellungen vor.
Schließen Sie die Maus an den Rekorder an,
indem Sie den Maus-USB-Anschluss in den
USB-Anschluss am Frontbedienelement
einstecken. Die Maus ist sofort betriebsbereit
und der Mauszeiger sollte angezeigt werden.
Steuerung über den Webbrowser
Mit dem Rekorder-Webbrowser können Sie
Videos anzeigen, aufzeichnen und
wiedergeben sowie alle Aspekte des
Rekorders von jedem PC mit Internetzugriff
verwalten. Die benutzerfreundlichen
Steuerelemente des Browsers ermöglichen
einen schnellen Zugriff auf alle
Rekorderfunktionen.
Um auf das Gerät zuzugreifen, öffnen Sie
einen Webbrowser und geben Sie die IP-
Adresse ein, die dem Rekorder als
Webadresse zugewiesen ist. Geben Sie im
Anmeldebildschirm die Benutzer-ID und das
Passwort ein.
Die Standardwerte für die
Netzwerkeinstellungen des Rekorders sind:
• DHCP: Standardmäßig deaktiviert.
• IP-Adresse – 192.168.1.82
• Subnetzmaske – 255.255.255.0
• Gateway-Adresse – 192.168.1.1
• Server-Port: 8000
• HTTP-Port: 80
• RTSP-Port: 554
Hinweis: Für die folgenden Ports muss eine
Weiterleitung im Router eingerichtet werden,
um eine ordnungsgemäße Verbindung zu
gewährleisten: Server-Port und RTSP-Port.
Abbildung 4: Webbrowser-Oberfläche
Livebildanzeige-Modus
Der Livemodus ist der normale
Betriebsmodus des Geräts, in dem Sie die
Liveschnappschüsse der Kameras sehen.
Regelmäßig verwendete Funktionen in der
Livebildanzeige können durch Klicken mit der
linken Maustaste schnell aufgerufen werden,
wenn sich der Cursor auf dem Kamerabild
befindet. Die Symbolleiste für die
Livebildanzeige wird angezeigt. Eine
Beschreibung der verfügbaren Funktionen
finden Sie in Abbildung 3 auf Seite 11.
Konfigurieren des Rekorders
Der Rekorder hat eine symbolgesteuerte
Menüstruktur, die Ihnen die Konfiguration der
Geräteparameter erlaubt. Jeder Befehl zeigt
einen Bildschirm an, in dem Sie eine Gruppe
von Einstellungen bearbeiten können. Die
meisten Menüs sind nur für
Systemadministratoren zugänglich.
Einzelheiten zur Konfiguration des Gerätes
finden Sie im Benutzerhandbuch des
Rekorders.
So greifen Sie in der Liveanzeige auf das
Hauptmenü zu:
•Drücken Sie die Taste Menü auf der
Fernbedienung oder dem Frontbedien-
element.
- Oder -
•Klicken Sie mit der rechten Maustaste
und wählen Sie Menü aus dem Popup-
Menü.
Der Hauptmenü-Bildschirm wird angezeigt.
Bewegen Sie die Maus über ein
Befehlssymbol in der Menüsymbolleiste und
klicken Sie darauf, um es auszuwählen.

DE 14 TruVision DVR 45HD Schnellstartanleitung
Beschreibung der Befehlssymbole in der
Menüsymbolleiste:
Konfiguriert Anzeige-einstellungen.
Konfiguriert die analogen und IP-
Kameraeinstellungen.
Konfiguriert Standard-
Netzwerkeinstellungen.
Konfiguriert Aufnahme-einstellungen.
Konfiguriert die Alarm- und
Ereigniseinstellungen.
Konfiguriert System-einstellungen.
Konfiguriert die Speicher-verwaltung.
Konfiguriert Benutzer-einstellungen.
Zeigt Systeminformationen an.
Enthält Informationen zu den
verschiedenen Symbolleisten und
Menüs der Benutzer-oberfläche.
Enthält Informationen zu Optionen für
Abmeldung, Neustart und
Herunterfahren.
Spezifikationen
Stromversorgung:
100 bis 240 V
Wechselspannung, 6.3
A,
50 bis 60 Hz
Energieverbrauch (ohne HDD):
TVR 4508HD
TVR 4516HD
≤ 45 W
≤ 65 W
Betriebstemperatur:
-10 bis +55 ºC
Relative
Luftfeuchtigkeit:
10 bis 90 %
Abmessungen
(B × H × T):
445 × 390 × 70 mm
Gewicht
(ohne HDD):
≤ 5 kg

Guía de inicio rápido de TruVision DVR 45HD 15 ES
ES
Guía de inicio rápido de TruVision
DVR 45HD
Figura
1: Conexiones del panel posterior (imagen del modelo de 8 canales)
1. Conexión de cuatro entradas de audio a
conectores RCA.
2. Conexión a los altavoces para la salida de
audio.
3. Entrada de línea.
4. Conexión a un dispositivo RS-232.
5. Conexión a eSATA.
6. Conexión a un dispositivo RS-485 como, por
ejemplo, una cámara PTZ o un teclado.
7. Conexión de hasta cuatro salidas de alarma.
8. Interruptor de alimentación (encender/apagar).
9. Conexión de hasta 8 cámaras analógicas/HD-
TVI a conectores de tipo BNC (dependiendo
del modelo del grabador).
10. Conexión a un monitor BNC (solo monitor
secundario).
11. Conexión a un dispositivo USB opcional como,
por ejemplo, un ratón, un grabador de CD/DVD
o una unidad de HDD.
12. Conexión a un dispositivo HDTV. La conexión
HDMI admite tanto audio como vídeo digital.
13. Conexión a un monitor VGA.
14. Conexión a una red.
15. Conexión de hasta 16 entradas de alarma.
16. Conexión a tierra.
17. Conexión de un cable de alimentación al
grabador (incluido).
Dirección IP predeterminada: 192.168.1.82

ES 16 Guía de inicio rápido de TruVision DVR 45HD
Figura
2: Controles del panel frontal (imagen del modelo de 8 canales)
Nombre Descripción
1
. Botones de
canal
Permiten cambiar entre las diferentes cámaras en los modos de visualización en
directo, control PTZ o reproducción.
2
. Botones de
visualización
F1: En el modo de reproducción, haga clic para iniciar y detener la delimitación
de vídeo. Para el audio, pulse F1 y un botón numérico para reproducir el audio
de la cámara especificada en la visualización en directo.
En el modo de información del sistema, se obtiene la URL del DDNS. En el
modo de administración de usuarios, se abrirá la pantalla de permisos de un
elemento seleccionado en Administración de usuarios > Usuario >
Administración de usuarios. Permite eliminar un elemento seleccionado de la
unidad flash USB. Sale del teclado virtual.
F2: en los modos de visualización, reproducción de todo el día y reproducción,
pulse para mostrar u ocultar la barra de tiempo o control. En el modo PTZ,
detiene todas las operaciones en curso. Seleccione o anule la selección de un
elemento. Introduzca una carpeta seleccionada del dispositivo de
almacenamiento externo, como una unidad flash USB usada para el archivado.
A: En el modo de visualización en directo, seleccione el monitor principal.
B: En el modo de visualización en directo, seleccione el monitor secundario.
Secuencia: En el modo de visionado en directo, inicia/detiene la secuencia de
cámaras que se visualizan en el monitor actual.
Visualización: En el modo de vista múltiple, alterne entre las diversas vistas
múltiples. Para el DVR de 8 canales: completa, cuádruple, 1+5, 1+7 y 3+3. Para
el DVR de 16 canales: completa, cuádruple, 1+5, 1+7, 3+3 y 4+4.
En el modo de información de unidad de disco duro y el modo de administración
de usuarios, permite eliminar un elemento seleccionado. En el modo PTZ,
elimina un punto clave seleccionado. En el modo de búsqueda de registros,
muestra los detalles de un archivo de registro encontrado en los resultados de la
búsqueda de registros.
3
. Botones Menú
y Búsqueda
Menú: accede/sale del menú principal.
Búsqueda: en el modo de visualización en directo, entra en el menú de
búsqueda avanzada.
4
. LED de estado
Alimentación: una luz verde fija indica que el grabador está funcionando
correctamente. Si se ilumina en rojo, indica la presencia de un fallo.

Guía de inicio rápido de TruVision DVR 45HD 17 ES
Nombre Descripción
Alarma de evento: una luz roja parpadeante indica que se ha activado un
sensor de entrada de alarma u otra alarma como de movimiento o de tamper. Si
no hay luz, indica que no hay ninguna alarma.
HDD: el indicador de unidad de disco duro parpadea en rojo cuando se están
leyendo o escribiendo datos en la unidad de disco duro. La luz roja fija indica
que hay una excepción o un error en la unidad de disco duro.
Tx/Rx: cuando permanece fijo en verde indica una conexión de red normal. Si
no hay luz, indica que no hay conexión a ninguna red.
Alarma técnica: una luz roja fija indica que hay una alarma técnica proveniente
del grabador. Si no hay luz, indica que no hay ninguna alarma.
5
.Receptor de
infrarrojos
Receptor para el control remoto de infrarrojos.
Para conectar el control remoto al grabador, pulse el botón Dispositivo y, a
continuación, pulse el botón Intro.
6
. Bloqueo del panel
frontal
Puede bloquear o desbloquear el panel frontal con una llave. Esta llave
proporciona acceso a las unidades de disco duro.
7
. Botón de directo Cambia al modo de visualización en directo.
8
.Botones de
reproducción
Atrás: en el modo de visualización en directo, utilice este botón para reproducir el
vídeo anterior. En el modo de reproducción, reproduce una cámara en el sentido
contrario de reproducción.
Pausa: en la visualización en directo, congela la última imagen de la
reproducción en directo de todas las cámaras activas que se están visualizando.
En el modo de reproducción, detiene la reproducción.
Reproducir: en la visualización en directo, reproduce la reproducción de todo el
día de la cámara actual (mosaico de vídeo superior izquierdo cuando se está en
el modo de vista múltiple). En el modo de reproducción, reproduce una cámara
en el sentido de la reproducción. En el modo de búsqueda, reproduce un vídeo
seleccionado o visualiza una fotografía. En el modo PTZ, realiza un tour
automático.
En directo: cambia al modo de visualización en directo.
Repetición: en el modo de reproducción, se inicia la reproducción del archivo
actual. Comienza al principio del archivo.
9
.Botones PTZ Zoom +/-: en los modos de visualización en directo, reproducción y control PTZ,
utilice este botón para acercar y alejar el zoom. Úselos también para navegar
dentro de los menús.
Posición preestablecida: en el modo de control PTZ, pulse Posición
preestablecida y un botón numérico para solicitar una posición preestablecida
específica.
Úselo también para modificar el modo de vacaciones, el modo de búsqueda de
vídeo, el modo de selección de la unidad de disco duro, el modo de
administración de usuarios, la administración de marcadores y la búsqueda de
marcadores.
Tour: en el modo de control PTZ, pulse Tour y un botón numérico para solicitar
un tour de sombra específico.
Úselo también para desplazarse entre los meses del calendario y para navegar
en un campo de texto.
10
.Dirección Los botones de DIRECCIÓN se utilizan para desplazarse entre diferentes
campos y elementos en los menús.
Botón Intro El botón INTRO se utiliza para confirmar la selección en cualquiera de los
modos de menú.

ES 18 Guía de inicio rápido de TruVision DVR 45HD
Nombre Descripción
11
.Botón Archivo Púlselo una vez para entrar en el modo de archivado rápido. Púlselo dos veces
para iniciar el archivado. El indicador parpadeará en verde cuando se esté
escribiendo o se estén realizando copias de seguridad de datos en el dispositivo.
12
.Interfaz USB Puerto bus universal en serie (USB) para dispositivos adicionales como, por
ejemplo, un ratón USB, un grabador de CD/DVD o una unidad de disco duro
USB.
Figura
3: Barra de herramientas de acceso rápido
1. Iniciar grabación manual: Iniciar/detener
grabación manual.
2. Reproducción instantánea: Permite
reproducir los últimos cinco minutos del vídeo
grabado.
3. Audio encendido: Activa y desactiva la salida
de audio.
4. Fotografía: Permite capturar una fotografía del
vídeo.
5. Control PTZ: accede al modo de control PTZ.
6. Zoom digital: Permite acceder al zoom digital.
7. Configuración de imagen: Permite modificar el
nivel de iluminación de la imagen.
8. Mostrar texto: muestra el texto insertado en
pantalla.
9. Enfoque auxiliar: Enfoca automáticamente la
óptica de la cámara
10. Inicialización de lentes:Inicializa la óptica de
una cámara con óptica motorizada
11. Cerrar: Púlselo para cerrar la barra de
herramientas.
Contenido del paquete
El grabador TruVision DVR 45HD (modelo
TVR 45HD) se suministra con los siguientes
elementos:
•Control remoto por infrarrojos
•Dos pilas AAA para el control remoto
•Cables de alimentación de CA
•Ratón USB
•Grabador
•CD con software y manuales
•Guía de inicio rápido de TruVision
DVR 45HD
•Manual del usuario del grabador
TruVision DVR 45HD (en CD)
•Guía del operador del grabador TruVision
(en CD)
Entorno de instalación
Consulte el manual del usuario para obtener
información detallada; tenga en cuenta
además estos requisitos importantes:
•Coloque la unidad en un lugar seguro.
•Asegúrese de que la unidad esté en una
zona bien ventilada.
•No exponga la unidad a la lluvia ni a la
humedad.
Instalación rápida
Pasos recomendados para configurar el
grabador:
1. Conecte todos los dispositivos necesarios
al panel posterior del grabador. Consulte
la figura 1 en la página 15.
