Invacare 6291-A User manual

2
Invacare Walkers have a Lifetime Limited Warranty (see pages 10 and 11).
Invacare Walkers provide assistance for an individual weighing up to:
300 lbs. (136 kg.) - Models 6291-A, 6291-JR, 6291-1, 6291-3F, 6291-JR3F, 6291-5F,
6281-A, 6281-JR, 6281-3F, 6241-A, and 6241-JR
500 lbs. (226 kg.) - Models 6291-HDA
DUAL-RELEASE WALKERS
•Easy to open and close from a seated or standing position.
Width Depth
Model Inside Inside Opened at Folded Height Patient Height
No. Hand Grips Base Legs Base Adjustment Min./Max.
6291-A 17" 21-1/2" 17-1/2" 4" 30-3/8" - 37-3/8" 5'3" - 6'4"
6291-JR 17" 20-1/2" 16-1/2" 4" 25-3/8" - 32-3/8" 4'4" - 5'7"
6241-A 17" 19-1/2" 17" 4" 30-3/8" - 37-3/8" 5'3" - 6'4"
6241-JR 17" 18-1/2" 16" 4" 25-3/8" - 32-3/8" 4'4" - 5'7"
DUAL-RELEASE WALKERS WITH FIXED WHEELS AND GLIDE TIPS
•3-inch or 5-inch fixed wheels roll freely over smooth surfaces.
Width Depth
Model Inside Inside Opened at Folded Height Patient Height
No. Hand Grips Base Legs Base Adjustment Min./Max.
6291-3F 17" 21-1/4" 17-1/2" 4-1/2" 31" - 37" 5'3" - 6'4"
6291-JR3F 17" 20-1/4" 16-1/2" 4-1/2" 26" - 32" 4'4" - 5'7"
6291-5F* 17" 21-1/2" 17-1/2" 4-1/2" 33" - 39" 5'3" - 6'4"
* with 13-inch leg extensions.
SINGLE-RELEASE WALKERS
•Ergonomic release button allows walker to be folded with one hand.
Width Depth
Model Inside Inside Opened at Folded Height Patient Height
No. Hand Grips Base Legs Base Adjustment Min./Max.
6281-A 17" 21-1/2" 17-1/2" 4-1/2" 30-3/8" - 37-3/8" 5'3" - 6'4"
6281-JR 17" 20-1/2" 16-1/2" 4-1/2" 25-3/8" - 32-3/8" 4'4" - 5'7"

3
SINGLE-RELEASE WALKER WITH FIXED WHEELS AND GLIDE TIPS
•3-inch fixed wheels roll freely over smooth surfaces.
Width Depth
Model Inside Inside Opened at Folded Height Patient Height
No. Hand Grips Base Legs Base Adjustment Min./Max.
6281-3F 17" 21-1/4" 17-1/2" 4" 31" - 37" 5'3" - 6'4"
HEAVY DUTY ADULT DUAL RELEASE WALKER
•Wider walker provides ambulatory assistance for an individual weighing up to 500 lbs.
Width Depth
Model Inside Inside Opened at Folded Height Patient Height
No. Hand Grips Base Legs Base Adjustment Min./Max.
6291-HDA 20" 24" 17-1/2" 4" 30-3/8" - 37-3/8" 5'3" - 6'4"
Specifications are subject to change without notification.
SAVE THESE INSTRUCTIONS
NOTE: Check all parts for shipping damage. In case of shipping damage, DO NOT
use. Contact Dealer/Carrier for further instruction.
SAFETY SUMMARYSAFETY SUMMARY
SAFETY SUMMARYSAFETY SUMMARY
SAFETY SUMMARY
To ensure the proper use of Invacare Walkers, these instructions
MUST be followed:
GENERAL WARNING
DO NOT install or use this equipment without first reading and
understanding these instructions. If you are unable to understand
the Warnings, Cautions or Instructions, contact a healthcare
professional, dealer or technical personnel before attempting to
install this equipment - otherwise, injury or damage may occur.
Each individual should always consult with their physician or
therapist to determine proper adjustment and usage.
Invacare products are specifically designed and manufactured for
use in conjunction with Invacare accessories. Accessories designed
by other manufacturers have not been tested by Invacare and are
not recommended for use with Invacare products.

4
STABILITY WARNINGS
If walker is exposed to extreme temperature (above 100°F or
below 32°F), high humidity and/or becomes wet, prior to use,
ensure handgrips do not twist on side frame otherwise
damage or injury may occur.
Check to make sure rubber tips and/or plastic glide tips are
not ripped, worn or missing. Replace BEFORE using walker.
All leg extensions, must be adjusted so the walker is LEVEL.
When using wheeled attachments, extensions MUST be
adjusted so side frames are level.
DO NOT use rubber tips on rear leg extensions when using
front wheel or brake options.
Rear extension legs with rubber tips or plastic glide tips
MUST be in contact with floor surface at all times.
Glide tips are used on rear leg extensions ONLY to allow
walker to roll easily over indoor carpeted areas without the
need to lift the walker off the ground.
Glide tips on rear leg extensions should only be used with
front wheel attachments.
Glide tips are not recommended for use on rough surfaces
(concrete, gravel, etc.).
Glide tips are not recommended for use on all four (4) leg
extensions at once.
DO NOT use glide tips and rubber tips at the same time.
Glide tips do not grip floor the way rubber tips grip flooring,
therefore, caution should be observed when in use.
When using glide tips on walker, short steps should be taken to
assure weight is distributed evenly and directly over Walker
legs. These precautions will prevent uncontrollable movement
of walker.
Always use caution when using walker on wet or icy surfaces.

5
STABILITY WARNINGS (CONTINUED)
Invacare Walkers can provide ambulatory assistance for an
individual weighing up to 300 lbs. (136 kg.) for Single-Release
(6281 Models), Paddle (6291 Models) and Blue-Release™(6241
Models) Walkers, and 500 lbs. (226 kg.) for the Heavy Duty
Walker (6291-HDA Model).
Invacare Walkers are designed to provide support, increased
stability and assistance to an individual while walking; it is not
intended to support the full weight of the user.
FOLDING/ASSEMBLY WARNINGS
After unfolding or assembling walker, ensure walker is securely
locked in OPEN position and level to the ground BEFORE using.
DO NOT hang anything on the front of the Blue-Release Walker.
This may depress the release mechanisms and prevent walker
from locking into place when fully opened.
DO NOT hang anything on either the left or right side frames
(area that includes dual-release paddles) or the left and right
slide tubes (area that includes palm release button). This will
cause side frames or slide tubes to bend downward and prevent
walker from locking into place when fully opened. This may also
cause walker to tip, resulting in injury or damage.
INSTALLATION WARNINGS
Ensure all snap buttons fully protrude through adjustment holes
of each leg extension. This ensures that the leg extensions are
securely locked in position.
Wheeled Accessories, if used, are ONLY to be used on the front
walker legs with the exception of Model Nos. 6264 - 10-inch Rear
Wheel Brakes and 6265 - 13-inch Rear Wheel Brakes.
The leg extensions should be adjusted so the walker is level. If an
even height cannot be achieved, adjust the leg extensions so that the
rear of the walker is no more than one (1) inch lower than the front.
Always test to see that the walker and attachments are properly
and securely locked in place BEFORE using.

6

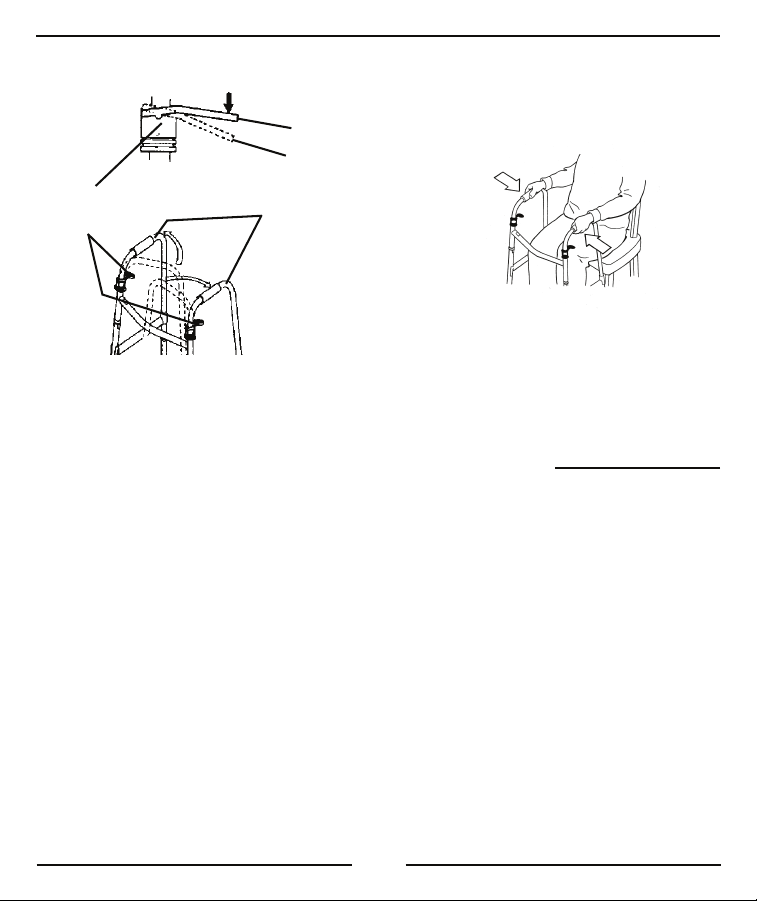

OPENING WALKERS (FIGURE 1)
NOTE: Refer to the FOLDING/ASSEMBLY WARNINGS in the SAFETY SUMMARY of
this manual.
1. To OPEN the walker, pivot the left and right side frames outward.
2. Perform one (1) of the following:
SINGLE-RELEASE WALKER (6281) - Grip the side frames and
swing them fully outward while listening for an audible "click" which
indicates that the walker is fully opened and ready for test.
Refer to DETAIL "A" in FIGURE 1.
NOTE: The palm release button on the pivot slide tube will pop up when the click is heard.
BLUE-RELEASE WALKER (6241) - Swing the side frames outward
until an audible "click" is heard. Refer to DETAIL "B" in FIGURE 1.
PADDLE WALKER (6291) - Swing the side frames outward until
the dual-release paddles activate (engage upward).
Refer to DETAIL "C" in FIGURE 1.
3. Before using, test walker by grasping the side frames and, with some force,
attempt to fold them inward. See DETAIL "C" in FIGURE 1. The walker
will remain locked in the OPEN position if it is engaged properly. Test
Walker side frames before using. See DETAIL "D" in FIGURE 1.
Palm
Release
Button
(“click”)
Side Frames
SINGLE-RELEASE
WALKER (6281)
DETAIL "A" DETAIL "B"
Dual-Release
Mechanisms
BLUE-RELEASE
WALKER (6241)

7
Side
Frames
Test Walker
Side Frames
PADDLE
WALKER
(6291)
Dual-Release
Paddles
LOCKED
UNLOCKED
FIGURE 1 - OPENING WALKERS
DETAIL "C"
FOLDING WALKERS (FIGURE 2)
NOTE: Refer to the FOLDING/ASSEMBLY WARNINGS in the SAFETY SUMMARY
of this instruction sheet.
1. Perform one (1) of the following to fold the walker:
SINGLE-RELEASE WALKER (6281) -
A. Press DOWN on the palm release button located in the center
of the pivot slide tube. Refer to DETAIL "A" in FIGURE 2.
B. Pivot the right and left side frames inward until they meet the
front crossbrace.
BLUE-RELEASE WALKER (6241)
A. Depress either release mechanism and pivot the corresponding
side frame inward toward the front crossbrace. Refer to
DETAIL "B" in FIGURE 2.
B. Repeat the same procedure for the remaining side frame.
DETAIL "D"

8
PADDLE WALKER (6291) -
A. Depress either release paddle and pivot the corresponding side
frame inward toward the front crossbrace. Refer to DETAIL
"C" in FIGURE 2.
B. Repeat the same procedure for the remaining side frame.

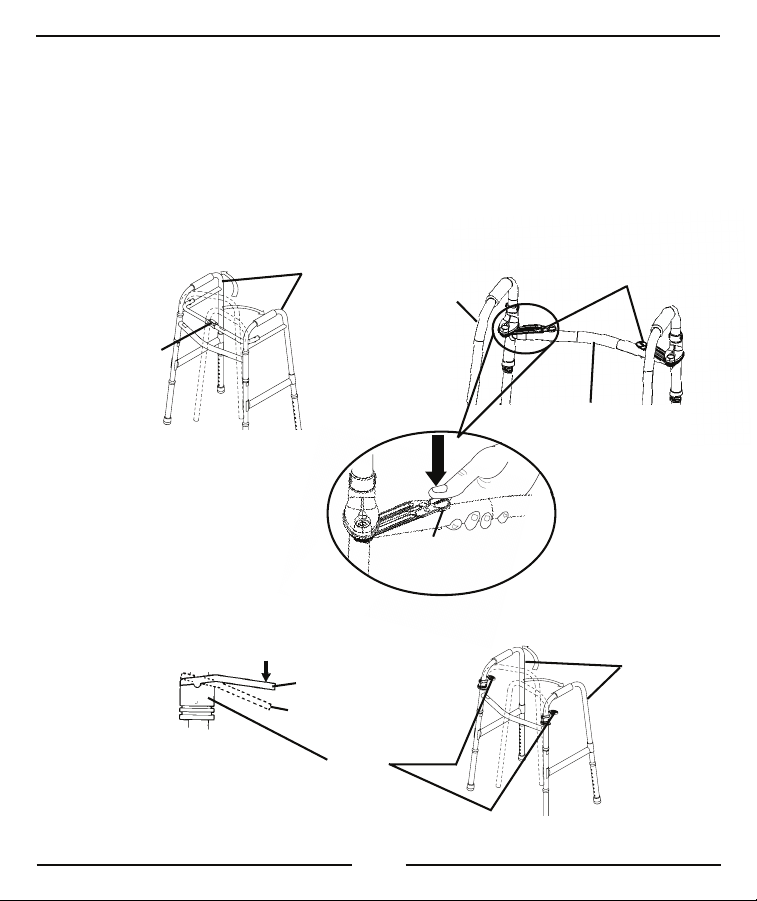

FIGURE 2 - FOLDING WALKERS
Palm Release
Button (“click”)
Side
Frames
DETAIL "A" DETAIL "B"
SINGLE-RELEASE
WALKER (6281) BLUE-RELEASE
WALKER
(6241)
DETAIL "C" Side
Frames
PADDLE
WALKER (6291)
Dual
Release
Paddles
LOCKED
UNLOCKED
Release
Mechanism
Dual-Release
Mechanisms
Side
Frame
Front Crossbrace

9

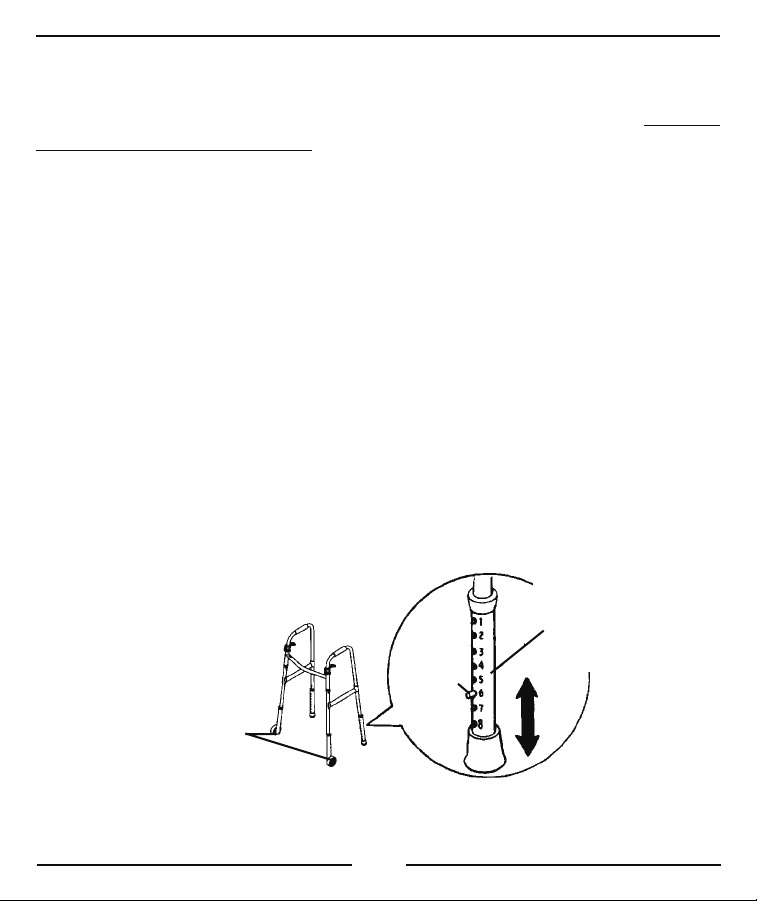

FIGURE 3 - INSTALLING/ADJUSTING LEG EXTENSIONS
NOTE: Model No.
6291-3F SHOWN
Snap
Button
INSTALLING/ADJUSTING LEG EXTENSIONS
(FIGURE 3)
NOTE: Refer to the INSTALLATION WARNINGS in the SAFETY SUMMARY of this
instruction sheet.
1. Remove leg extensions from carton and install the leg extensions by
depressing the snap buttons on the lower legs of the walker and
inserting the leg extension. Refer to FIGURE 3.
2. Depress the snap button and slide the leg up or down to the proper
height. Ensure that the snap button protrudes through the appropriate
adjustment hole on the leg extension.
NOTE: The leg extension adjustment holes are numbered for convenience.
3. Repeat this procedure for each leg extension.
4. Adjust leg extensions to ensure that the walker is LEVEL.
5. Adjust the walker so that when the user's arm is extended downward
the handle is at wrist height.
NOTE: MODEL NO. 6291-3F, 6291-5F, 6291-JR3F, AND 6281-3F: Ensure that fixed
wheel attachments are positioned to the outside of the walker to help maintain stability.
Fixed Wheel
Attachments
Leg Extension

10
CARE AND MAINTENANCE
1. Ensure that ALL attaching hardware is secure at ALL times.
2. Make sure Snap Buttons release and re-engage properly.
3. Replace any broken, damaged or worn items immediately.
CARE OF WHEELED ACCESSORIES
1. Clean wheels with warm water and mild cleanser. Dry with clean rag.
2. Lubricate with 3-in-1®oil periodically or if wheels begin to squeak.
LIFETIME LIMITED WARRANTY
Invacare warrants this product to be free from defects in materials and
workmanship.
PLEASE NOTE: THE WARRANTY BELOW HAS BEEN DRAFTED TO
COMPLY WITH FEDERAL LAW APPLICABLE TO PRODUCTS MANUFAC-
TURED AFTER JULY 4, 1975.
This warranty is extended only to the original purchaser/user of our products.
This warranty gives you specific legal rights and you may also have other legal
rights which vary from state to state.
Invacare warrants its product to be free from defects in material and workman-
ship for the lifetime of use by original purchaser. If within such warranty period any
such product shall be proven to be defective, such product shall be repaired or
replaced, at Invacare’s option. This warranty does not include any labor or
shipping charges incurred in replacement part installation or repair of any such
product. Invacare’s sole obligation and your exclusive remedy under this warranty
shall be limited to such repair and/or replacement.
For warranty service, please contact the dealer from whom you purchased your
Invacare product. In the event you do not receive satisfactory warranty service,
please write directly to Invacare at the address on the back page. Provide dealer’s
name, address, model number, date of purchase, indicate nature of the defect and, if
the product is serialized, indicate the serial number.

11
LIFETIME LIMITED WARRANTY CONTINUED
Invacare Corporation will use a return authorization. The defective unit or parts
must be returned for warranty inspection using the serial number, when
applicable, as identification within thirty (30) days of return authorization
date. DO NOT return products to our factory without our prior consent.
C.O.D. shipments will be refused; please prepay shipping charges.
LIMITATIONS AND EXCLUSIONS: THE WARRANTY SHALL NOT APPLY
TO PROBLEMS ARISING FROM NORMAL WEAR OR FAILURE TO AD-
HERE TO THE ENCLOSED INSTRUCTIONS. IN ADDITION, THE FORE-
GOING WARRANTY SHALL NOT APPLY TO SERIAL NUMBERED PROD-
UCTS IF THE SERIAL NUMBER HAS BEEN REMOVED OR DEFACED;
PRODUCTS SUBJECTED TO NEGLIGENCE, ACCIDENT, IMPROPER
OPERATION, MAINTENANCE OR STORAGE; OR PRODUCTS MODIFIED
WITHOUT INVACARE’S EXPRESS WRITTEN CONSENT INCLUDING,
BUT NOT LIMITED TO: MODIFICATION THROUGH THE USE OF
UNAUTHORIZED PARTS OR ATTACHMENTS: PRODUCTS DAMAGED
BY REASON OF REPAIRS MADE TO ANY COMPONENT WITHOUT THE
SPECIFIC CONSENT OF INVACARE; PRODUCTS DAMAGED BY CIRCUM-
STANCES BEYOND INVACARE’S CONTROL; PRODUCTS REPAIRED BY
ANYONE OTHER THAN AN INVACARE DEALER, SUCH EVALUATION
SHALL BE SOLELY DETERMINED BY INVACARE.
THE FOREGOING EXPRESS WARRANTY IS EXCLUSIVE AND IN LIEU OF
ALL OTHER EXPRESS WARRANTIES WHATSOEVER, WHETHER EX-
PRESS OR IMPLIED, INCLUDING THE IMPLIED WARRANTIES OF MER-
CHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE AND THE
SOLE REMEDY FOR VIOLATIONS OF ANY WARRANTY WHATSOEVER,
SHALL BE LIMITED TO REPAIR OR REPLACEMENT OF THE DEFECTIVE
PRODUCT PURSUANT TO THE TERMS CONTAINED HEREIN. THE
APPLICATION OF ANY IMPLIED WARRANTY WHATSOEVER SHALL
NOT EXTEND BEYOND THE DURATION OF THE EXPRESS WARRANTY
PROVIDED HEREIN. INVACARE SHALL NOT BE LIABLE FOR ANY CON-
SEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER.
THIS WARRANTY SHALL BE EXTENDED TO COMPLY WITH STATE/
PROVINCIAL LAWS AND REQUIREMENTS.

12
Les marchettes Invacare ont une garantie à vie limitée (Se référer aux pages 10 et 11).
Les marchettes Invacare conviennent aux personnes pesant jusqu’à:
300 lbs. (136 kg.) - Modèles 6291-A, 6291-JR, 6291-1, 6291-3F, 6291-JR3F, 6291-5F,
6281-A, 6281-JR, 6281-3F, 6241-A, and 6241-JR
500 lbs. (226 kg.) - Modèles 6291-HDA
MARCHETTES À RELÂCHEMENT DOUBLE
•Facile à ouvrir ou à fermer debout ou assis.
Largeur Profondeur
Modèle Entre Entre les Ouverte à la Pliée Réglage Taille du patient
No. les gaines pattes de la base base hauteur Min./Max.
6291-A 17po. 21-1/2po. 17-1/2po. 4po. 30-3/8po. - 37-3/8po. 5pi.3po. - 6pi.4po.
6291-JR 17po. 20-1/2po. 16-1/2po. 4po. 25-3/8po. - 32-3/8po. 4pi.4po. - 5pi.7po.
6241-A 17po. 19-1/2po. 17po. 4po. 30-3/8po. - 37-3/8po. 5pi.3po. - 6pi.4po.
6241-JR 17po. 18-1/2po. 16po. 4po. 25-3/8po. - 32-3/8po. 4pi.4po. - 5pi.7po.
MARCHETTES À RELÂCHEMENT DOUBLE AVEC ROUES FIXES
ET EMBOUTS PATINS
•Les roues fixes de 3 ou 5 po. roulent librement sur les surfaces souples.
Largeur Profondeur
Modèle Entre Entre les Ouverte à la Pliée Réglage Taille du patient
No. les gaines pattes de la base base hauteur Min./Max.
6291-3F 17po. 21-1/4po. 17-1/2po. 4-1/2po. 31po. - 37po. 5pi.3po. - 6pi.4po.
6291-JR3F 17po. 20 -1/4po. 16 -1/2po. 4-1/2po. 26po. - 32po. 4pi.4po. - 5pi.7po.
6291-5F* 17po. 21-1/2po. 17-1/2po. 4-1/2po. 33po. - 39po. 5pi.3po. - 6pi.4po.
* avec des rallonges de pattes de 13 pouces
MARCHETTES À RELÂCHEMENT SIMPLE
•Le bouton de déclenchement ergonomique permet de plier la marchette d'une seule main.
Largeur Profondeur
Modèle Entre Entre les Ouverte à la Pliée Réglage Taille du patient
No. les gaines pattes de la base base hauteur Min./Max.
6281-A 17po. 21-1/2po. 17-1/2po. 4-1/2po. 30-3/8po. - 37-3/8po. 5pi.3po. - 6pi.4po.
6281-JR 17po. 20-1/2po. 16-1/2po. 4-1/2po. 25-3/8po. - 32-3/8po. 4pi.4po. - 5pi. 7po.

13
MARCHETTE À RELÂCHEMENT SIMPLE AVEC ROUES FIXES ET
EMBOUTS PATINS
•Les roues fixes de 3 po. roulent librement sur les surfaces souples.
Largeur Profondeur
Modèle Entre Entre les Ouverte à la Pliée Réglage Taille du patient
No. les gaines pattes de la base base hauteur Min./Max.
6281-3F 17po. 21-1/4po. 17-1/2po. 4po. 31po. - 37po. 5pi.3po. - 6pi.4po.
MARCHETTE ROBUSTE À DOUBLE RELÂCHEMENT POUR ADULTE
•Les marchettes plus larges conviennent aux personnes pesant jusqu'à 500 livres.
Largeur Profondeur
Modèle Entre Entre les Ouverte à la Pliée Réglage Taille du patient
No. les gaines pattes de la base base hauteur Min./Max.
6291-HDA 20po. 24po. 17-1/2po. 4po. 30-3/8po. - 37-3/8po. 5pi. 3po. - 6pi.4po
CONSERVEZ CES INSTRUCTIONS
NOTE: Vérifier TOUTES les pièces pour s’assurer qu’elles n’ont pas été endommagées pendant le transport.
Le cas échéant, NE PAS utiliser. Contacter le transporteur/fournisseur pour plus d’instructions.
RÉSUMÉ DES CONSIGNES DE SÉCURITÉ
Pour l'utilisation adéquate des marchettes Invacare, ces instructions
doivent être suivies:
AVERTISSEMENT GÉNÉRAL
NE PAS utiliser cet équipement sans d’abord avoir lu et
compris ce feuillet. Si vous ne comprenez pas les
avertissements, les notes attention et les instructions, veuillez
contacter un professionnel des soins de santé, un fournisseur ou
un technicien, avant d’installer cet équipement, sans quoi des
blessures ou des dommages peuvent survenir.
Chaque personne devrait toujours consulter son médecin ou son
thérapeute pour déterminer le réglage et l'utilisation adéquats.
Les produits Invacare sont spécifiquement conçus et fabriqués pour
être utilisés avec les accessoires Invacare. Les accessoires conçus
par d’autres manufacturiers n’ont pas été testés par Invacare et ne
doivent pas être utilisés avec les produits Invacare.
Les spécifications peuvent être modifiées sans préavis

14
AVERTISSEMENTS POUR LA STABILITÉ
Si la marchette est exposée à des températures extrêmes (au-
dessus de 100°F ou en dessous de 32°F), à une humidité élevée et/
ou si elle est mouillée, s’assurer, avant son utilisation, que les
poignées ne tournent pas sur le châssis latéral, sans quoi des
blessures ou des dommages peuvent survenir.
S'assurer que les embouts de caoutchouc et/ou les embouts patins en
plastique ne sont pas déchirés, usés ou manquants. Les remplacer
AVANT d'utiliser la marchette.
NE PAS utiliser d'embouts de caoutchouc sur les rallonges de pattes
arrière lorsque vous utilisez les options de roue avant ou de freins.
Les rallonges de pattes arrière avec embouts en caoutchouc ou
embouts patins en plastique DOIVENT être en contact avec la
surface du sol en tout temps.
Les embouts patins sont utilisés sur les rallonges de pattes arrière
SEULEMENT pour permettre à la marchette de rouler facilement sur
les moquettes sans avoir à soulever la marchette du sol.
Les embouts patins ne sont pas recommandés sur les surfaces
brutes (gravier, béton, etc).
Les embouts patins s sur les rallonges de pattes arrière devraient
être utilisé avec les attaches de roue avant seulement.
Les embouts patins ne sont pas recommandés pour l'extérieur.
Les embouts patins ne doivent pas être utilisés sur les quatre (4)
rallonges de patte à la fois.
NE PAS utiliser les embouts patins et les embouts de caoutchouc
en même temps.
Les embouts patins n'adhèrent pas à la surface du sol de la même
façon que les embouts de caoutchouc; il faut donc faire preuve de
prudence lors de l'utilisation.
Lorsque vous utilisez la marchette avec des embouts patins, faire de petits
pas pour s'assurer que le poids est distribué uniformément et directement
sur les pattes de la marchette. Ces précautions vous permettront
d'empêcherunmouvementnonintentionneldelamarchette.

15
AVERTISSEMENTS POUR LA STABILITÉ (SUITE)
Toujours être prudent lorsque vous utilisez la marchette sur
une surface mouillée ou glacée.
Les marchettes Invacare peuvent procurer de l’aide
ambulatoire à des personnes pesant jusqu’à 300 livres (136 kg.)
pour les modèles simples (modèles 6281), Paddle (modèles
6291) et Blue-Release™(modèles 6241), et 500 lbs. (226 kg.) pour
la marchette robuste (modèle 6291-HDA).
Les marchettes Invacare sont conçues pour offrir support,
stabilité améliorée et aide aux personnes qui se déplacent en
marchant; elles ne sont pas conçues pour supporter le poids
total de l'utilisateur.
AVERTISSEMENTS POUR PLIER/ASSEMBLER
Une fois la marchette dépliée ou assemblée, s'assurer qu'elle est
bien bloquée en position OUVERTE et qu'elle est de niveau
avant de l'utiliser.
NE RIEN suspendre à l'avant de la marchette Blue-Release.
Ceci pourrait actionner les mécanismes de déclenchement et
empêcher la marchette de bloquer lorsqu'elle est
complètement ouverte.
NE PAS accrocher d'objets sur le châssis droit ou gauche
(incluant les leviers plats pour le double déclenchement) ou sur
les tubes droit ou gauche (incluant la région où est le bouton de
déclenchement pour la paume), car les châssis latéraux ou les
tubes pourraient plier vers le bas et empêcher la marchette de
bloquer en position ouverte. Ceci pourrait également faire
basculer la marchette et causer des blessures ou des dommages.
AVERTISSEMENTS POUR L'INSTALLATION
S'assurer que tous les boutons à ressort sont complètement
ressortis des orifices de montage des rallonges de pattes, pour
s'assurer qu'elles sont bien bloquées en place.
Les accessoires à roues, s'il y a lieu, doivent être utilisés SEULEMENT
sur les pattes avant, sauf pour les modèles 6264 - freins de roue
arrière 10 po. et modèle 6265 - freins de roue arrière 13 po.

16
AVERTISSEMENTS POUR L'INSTALLATION (SUITE)
Les rallonges de pattes doivent être réglées pour que la marchette
soit de niveau. Si vous ne pouvez obtenir une hauteur égale, régler
les rallonges de patte pour que l'arrière de la marchette n'ait pas
plus d'un pouce plus bas que l'avant de la marchette.
Toujours vérifier si la marchette et les attaches sont
sécuritairement et adéquatement bloquées AVANT l'utilisation.
OUVRIR LES MARCHETTES À DÉCLENCHEMENT
SIMPLE ET DOUBLE (FIGURE 1)
NOTE: Se référer aux AVERTISSEMENTS POUR PLIER/ASSEMBLER de la section
RÉSUMÉ DES CONSIGNES DE SÉCURITÉ de ce feuillet d'instructions.
1. Pour OUVRIR la marchette, tourner les châssis latéraux droit et
gauche vers l'extérieur.
2. Exécuter une des étapes suivantes:
MARCHETTE À DÉCLENCHEMENT SIMPLE(6281)- Saisir
les châssis latéraux et les ouvrir complètement jusqu'au déclic qui
confirme que la marchette est complètement ouverte et prête à
être utilisée. Se référer au SCHÉMA "A" de la FIGURE 1.
NOTE: Le bouton de déclenchement pour la paume situé sur le tube pivot coulissant
se relâchera au déclic.
BLUE-RELEASE MARCHETTE (6241) - Ouvrir les châssis latéraux
vers l'extérieur jusqu'au déclic. Se référer au SCHÉMA "B" de la FIGURE 1.
PADDLE MARCHETTE (6291) - Ouvrir les châssis latéraux
jusqu'à ce que les leviers plats à déclenchement double se relèvent
(bloqué vers le haut). Se référer au SCHÉMA "C" de la FIGURE 1.
3. Avant d'utiliser, vérifier si la marchette est bien ouverte en saisissant
les châssis latéraux et en forcant un peu pour tenter de la faire
refermer. La marchette demeurera bloquée en position OUVERTE si
elle est bien enclenchée. Tester les châssis latéraux avnat l'utilisation. Voir
SCHÉMA "D" de la FIGURE 1.

17
Boutin de
déclenchement
pour la paume
("déclic")
Châssis
latéral
MARCHETTE À DÉCLENCHEMENT
SIMPLE (6281)
SCHÉMA "A" SCHÉMA "B"
Mécanismes à
double
déclenchement
BLUE-RELEASE
MARCHETTE (6241)
Châssis
latéral
Vérifier les châssis
altéraux de la
marchette
PADDLE MARCHETTEMARCHETTE
MARCHETTEMARCHETTE
MARCHETTE
(6291)
Leviers plats à
double
déclenchement
BLOQUÉ
DÉBLOQUÉ
SCHÉMA "C" SCHÉMA "D"
FIGURE 1 - OUVRIR LES MARCHETTES
PLIER LES MARCHETTES (FIGURE 2)
NOTE: Se référer aux AVERTISSEMENTS POUR PLIER/ASSEMBLER du RÉSUMÉ
DES CONSIGNES DE SÉCURITÉ de ce feuillet d'instructions.
1. Exécuter une (1) des étapes suivantes pour plier la marchette:
MARCHETTES À DÉCLENCHEMENT SIMPLE -
A. APPUYER sur le bouton de déclenchement pour la paume situé au
centre du tube pivot coulissant. Se référer au SCHÉMA "A" de la
FIGURE 2.
B. Fermer les châssis latéraux droit et gauche jusqu'au croisillon.

18
BLUE-RELEASE MARCHETTE (6241)
A. Enfoncer un des mécanismes de déclenchement et faire pivoter
le châssis latéral correspondant vers l'intérieur et vers le
croisillon avant. Se référer au SCHÉMA "B" de la FIGURE 2.
B. Répéter la même procédure pour l'autre châssis latéral.
PADDLE MARCHETTE (6291) -
A. Enfoncer un des deux (2) leviers plats et faire pivoter le châssis
latéral correspondant vers l'intérieur jusqu'au croisillon.
B. Répéter la même procédure pour l'autre châssis latéral.
FIGURE 2 - PLIER LES MARCHETTES
Boutin de
déclenchement
pour la paume
("déclic")
Châssis
latéraux
SCHÉMA "A" SCHÉMA "B"
MARCHETTE À
DÉCLENCHEMENT
SIMPLE (6281)
SCHÉMA "C"
PADDLE
MARCHETTEMARCHETTE
MARCHETTEMARCHETTE
MARCHETTE
(6291)
Mécanisme de
déclenchement
Mécanismes à double
déclenchement
Châssis
latéral
FCroisillon
avant
BLOQUÉ
DÉBLOQUÉ
Châssis
latéral
Leviers plats à
double
déclenchement
BLUE-RELEASE
MARCHETTEMARCHETTE
MARCHETTEMARCHETTE
MARCHETTE
(6241)

19
PLIER LES MARCHETTES À DÉCLENCHEMENT
SIMPLE ET DOUBLE (FIGURE 3)
NOTE: Se référer aux AVERTISSEMENTS POUR L'INSTALLATION du RÉSUMÉ
DES CONSIGNES DE SÉCURITÉ de ce feuillet d'instructions.
1. Sortir les rallonges de pattes de la boîte et les installer en enfonçant les
boutons à ressort des pattes inférieures de la marchette et en insérant les
rallonges. Se référer à la FIGURE 3.
2. Enfoncer le bouton à ressort et glisser la patte vers le haut ou vers le bas à
la bonne hauteur. S'assurer que le bouton à ressort ressort complètement
de l'orifice de réglage approprié sur la rallonge de la patte.
NOTE: Les orifices de réglage de la rallonge de la patte sont numérotés pour plus
de facilité.
3. Répéter cette procédure pour chaque rallonge.
4. Régler les rallonges de pattes pour s'assurer que la marchette est de NIVEAU.
5. Régler la marchette pour que la poignée soit à la hauteur du poignet de
l'utilisateur lorwque le bras est allongé vers l'avant.
NOTE: MODÈLES NO. 6291-3F, 6291-5F, 6291-JR3F ET 6281-3F: S'assurer que les
attaches des roues fixes sont placées à l'extérieur de la marchette pour aider à maintenir
la stabilité.
NOTE: Modèle
no. 6291-3F illustré
Rallonge de
patte
FIGURE 3 - INSTALLER/RÉGLER LES RALLONGES
DE PATTES
Bouton à
ressort
Attaches des
roues fixes

20
SOINS ET ENTRETIEN
1. S'assurer que TOUTE la quincaillerie de montage est TOUJOURS bien
serrée.
2. S'assurer que les boutons à ressort s'enfoncent et se relâchent
correctement.
3. Remplacer immédiatement tout accessoire brisé, endommagé ou usé.
SOINS DES ACCESSOIRES À ROUES
1. Nettoyer les roues avec de l'eau tiède et un nettoyant doux. Sécher
avec un chiffon propre.
2. Lubrifier périodiquement avec une huile 3-in-1®ou si les roues
commencent à grincer.
GARANTIE LIMITÉE À VIE
Invacare garantit ce produit contre tout défaut de fabrication ou défaut dans le
matériel.
REMARQUE: LA GARANTIE CI-DESSOUS A ÉTÉ RÉDIGÉE EN ACCORD AVEC
LA LOI FÉDÉRALE APPLICABLE SUR LES PRODUITS FABRIQUÉS APRÈS LE 4
JUILLET 1975.
Cette garantie est valable pour l'acheteur/utilisateur initial de nos produits seulement.
Cette garantie vous donne des droits légaux spécifiques. D'autres droits variant d'un
État à l'autre peuvent se rajouter.
INVACARE garantit ce produit à vie contre tout défaut de fabrication ou défaut dans le
matériel et ce, pour l'acheteur/utilisateur initial. Si, durant cette période, ce produit
devait s'avérer défectueux, ce dernier sera réparé ou remplacé, suivant le choix
d'INVACARE. Cette garantie ne comprend aucun frais de main-d'oeuvre ou d'envoi
relié au remplacement ou à la réparation de ce produit. La seule et unique obligation
d'INVACARE se limite au remplacement et/ou à la réparation du produit.
Pour le service, contacter le fournisseur qui vous a vendu le produit Invacare. Si vous
n'obtenez pas un service satisfaisant, écrire directement à INVACARE à l'adresse
indiquée ci-dessous. Fournir le nom du fournisseur, l'adresse, le numéro de modèle et
la date d'achat, indiquer la nature du problème et, si le produit comporte un numéro
de série, indiquer ce dernier.
