NOTE: Check all parts for shipping damage. In case of shipping damage, DO NOT
use. Contact Dealer/Carrier for further instruction.
SAFETY SUMMARY
To ensure the safe operation of the Economy Rollators (65410, 65350G,
65450, 65650, 65650R, 65750, 65850 and 65850B), these instructions
MUST be followed:
WARNING
DO NOT install or use this equipment without first reading and under-
standing this instruction sheet. If you are unable to understand the
Warnings, Cautions or Instructions, contact a healthcare professional,
dealer or technical personnel before attempting to install this equipment
- otherwise, injury or damage may occur.
Each individual should ALWAYS consult with their physician or
therapist to determine proper adjustment and usage.
DO NOT use the rollator as a wheelchair or transport device.
Rollators are NOT intended to be propelled while seated.
The brakes MUST be in the locked position before using the seat.
A physical/occupational therapist should assist in the height adjustment
of the rollator for maximum support and correct brake activation.
Care should be taken to ensure that all hand and height adjust-
ments are secure, and that casters and moving objects are in good
working order before using this or any mobility aid.
All wheels MUST be in contact with the floor at all times during
use. This will ensure the rollator is properly balanced.
When using the rollator in a stationary position, the hand brakes
MUST be locked.
The Economy Rollators (65450, 65650, 65650R, 65850 and 65850B)
can provide ambulatory assistance to an individual weighing up to 300
lbs (136 kg). Rollator model 65750 can provide ambulatory assistance
to an individual weighing up to 250 lbs (113 kg). Rollator models
65350G and 65410 can provide ambulatory assistance to an individual
weighing up to 260 lbs (117 kg).

3
WARNING
If push handles are exposed to extreme temperature (above
100°F or below 32°F), high humidity and/or becomes wet,
prior to use, ensure handgrips DO NOT twist on rollator
handle - otherwise damage or injury may occur.
INSTALLATION WARNING
ALWAYS test to see that the rollator is properly and se-
curely locked in the open position BEFORE using.
After installation and before use, ensure that all attaching
hardware is securely tightened.
ALWAYS test to see that the rollator and attachments are
properly and securely locked in place before using.
STABILITY WARNING
DO NOT attempt to reach objects if you have to move
forward in the seat. Reaching for these objects will cause a
change to the weight distribution of the rollator and may
cause the rollator to tip, resulting in injury or damage.
DO NOT hang anything from the frame of the rollator.
Items should be placed in the basket or the tote bag.
The rollator basket has a weight limitation of 11 lbs (5 kg).
65350G basket has a weight limitation of 13 lbs (6 kg). The
tote bag has a weight limitation of 10 lbs (5 kg). Items placed
in either the basket or the bag should NOT protrude from
the basket or bag.
The backrest should always be in place and is NOT designed
to support the total body weight of the user.
Before attempting to reach objects or pick them up from the
floor by reaching down between your knees, place feet
securely on the floor. Use EXTREME caution when reaching
for any object.

4
OPENING ROLLATOR
NOTE: For the following procedure, refer to FIGURE 1 on pages 8 and 9.
MODELS 65350G, 65650, 65650R, 65750, 65850,
AND 65850B
1. Pull the front and back frames apart.
2. Ensure the side crossbars lock down.
MODEL 65450
NOTE: Before first use, remove the plastic crossbar between the two rear wheels.
1. Push down on the rear wheel tube.
2. Push the locking mechanism on the right side into place.
MODEL 65410
1. Pull the two push handles apart.
2. Push the locking mechanism on the front of the rollator into place.
ECONOMY ROLLATORS
Model Opened Opened Seat Seat Height Approximate
No. Width Depth Width Depth Adjustment Patient Height
Min./Max.
65350G 22.05" 22.83" 13" 12" 29.5" - 33.75" 5'1" - 5'6"
(56 cm) (57 cm) (33 cm) (30 cm) (74 - 85 cm) (154 - 167 cm)
65410 26" 22.85" N/A N/A 31.52" - 36.24 5'4" - 6'
(66cm) (58cm) (80-92cm) (162-182cm)
65450 23.75" 26.5" 15" 6.375" 31.375"-38.875" 5'3"-6'5"
(60cm) (67cm) (38cm) (16cm) (79-98cm) (159 -194 cm)
65650 24.25" 28.28" 13.75" 12.5" 32.68"-37.32" 5'4" - 6'3"
& 65650R (61cm) (72cm) (35cm) (31cm) (83-94cm) (161 -190 cm)
65750 23" 22.64" 13.75" 12.5" 31.375" - 38.875" 5'3" - 6'4"
(58 cm) (57 cm) (35 cm) (31 cm) (79 - 98 cm) (159 - 192 cm)
65850 25" 25.02" 13.75" 12.5" 34.45"-39.37" 5'6"-6'6"
& 65850B (63 cm) (63cm) (35cm) (31cm) (87-100cm) (167 -197 cm)

5
FOLDING ROLLATOR
NOTE: For the following procedure, refer to FIGURE 1 on pages 8 and 9.
MODELS 65350G, 65650, 65650R, 65750, 65850,
AND 65850B
1. Remove accessories.
2. Lift up the seat.
3. Lift up on the locking mechanism on the crossbar.
4. Push the front and back frame together.
MODEL 65410
1. Release front locking mechanism.
2. Push the two push handles together.
MODEL 65450
1. Pull out the locking mechanism on the right side.
2. Lift up the rear wheel tube.
ATTACHING BASKET, TOTE BAG, & TRAY
NOTE: For the following procedure, refer to FIGURE 1 on pages 8 and 9.
MODELS 65650, 65650R, 65750, 65850, AND
65850B
Install the basket onto the front seat support tube so the hooks rest on
the front tube or underneath the seat.
MODEL 65450 AND 65350G
Hang the basket on the two basket hooks under the seat.
MODEL 65410
1. Hang the tote bag between the rollator frame tubes.
2. Secure the tote bag to the rollator frame tubes with the snap button flaps.
3. Install the basket onto the front hooks located on the rollator frame tubes.
4. Install the tray on to the top of the basket.

6
USING THE HAND BRAKE
NOTE: For the following procedure, refer to FIGURE 1 on pages 8 and 9.
1. Pull up on the top portion of the brake handles towards the push handles.
2. Perform one of the following:
• Remain Stationary - Hold the brake handle up.
• Continue Mobility - Release the brake.
LOCKING BRAKES
MODELS 65350G, 65410, 65450, 65650, 65650R,
65750, 65850, AND 65850B
Push down on the bottom portion of the brake handle.
MODEL 65750
Push down on both push handles.
UNLOCKING BRAKES
MODELS 65350G, 65410, 65450, 65650, 65650R,
65750, 65850, AND 65850B
1. Pull up on the top portion of the brake handle.
2. Release the brake handle.
MODELS 65750
Lift up on both push handles.
ADJUSTING HEIGHT
NOTE: For the this procedure, refer to FIGURE 1 on pages 8 and 9.
MODELS 65350G, 65410, 65650, 65650R, 65750,
65850, AND 65850B
1. Loosen and remove the adjustment knob by turning counterclockwise.
2. Position the push handle so that when the user’s arm is down to their
side, the handgrip is at wrist height.
3. Install the adjustment knob into one of the six adjustment holes.
4. Secure the adjustment knob by turning clockwise.
5. Securely tighten.
6. Repeat STEPS 1-5 for the other side.

7
MODEL 65450
1. Loosen the tube tightening levers by turning counterclockwise.
2. Position the push handle so that when the user’s arm is down to their
side, the handgrip is at wrist height.
3. Tighten the tube tightening lever by turning clockwise.
NOTE: Position the tightening levers in line with the tube to avoid any inconve-
nience during use.
4. Repeat STEPS 1-3 for the other side.
CLEANING AND MAINTENANCE
1. Clean with a damp cloth and non-abrasive cleanser.
2. Verify operation of the brakes and have them adjusted if necessary.
Contact your Invacare dealer for brake adjustment.
3. If handgrip is loose, DO NOT use. Contact your Invacare dealer.
4. Inspect wheels periodically for wear or damage.
5. Replace any broken, damaged or worn items immediately.
6. For the best service from your Economy Rollator, always use replace-
ment parts from Invacare.
7. Periodically inspect the casters and caster stems for assembly tight-
ness and verify that the wheels are free of hair, lint and other debris
that could interfere with free wheel operation.

8

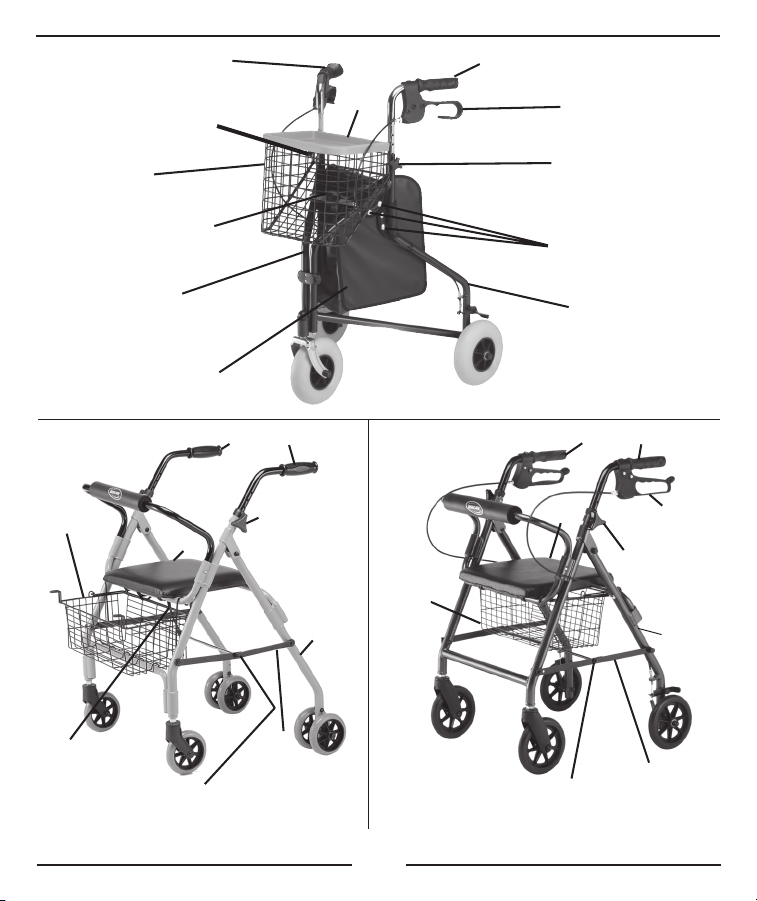

FIGURE 1- ROLLATOR
Push Handle Brake
Handle
Locking
Mechanism
Seat
Basket
Seat Support
Tube
Backrest
Side
Crossbar
Adjustment
Knob
Brake
Handle
Locking
Mechanism
Seat
Basket
Seat Support
Tube
Backrest
Side
Crossbar
Adjustment
Knob
Locking Mechanism
Push Handle
Brake Handle
Side
Crossbar
Basket
Seat
Basket Hook
Tube Tightening Lever
Detail "A" - 65850, 6850B
Detail "C" - 65450
Detail "B" - 65650, 65650R
Push Handle
Rear Wheel Tube
Push Handle

9
Detail "D" - 65410
Detail "E" - 65750

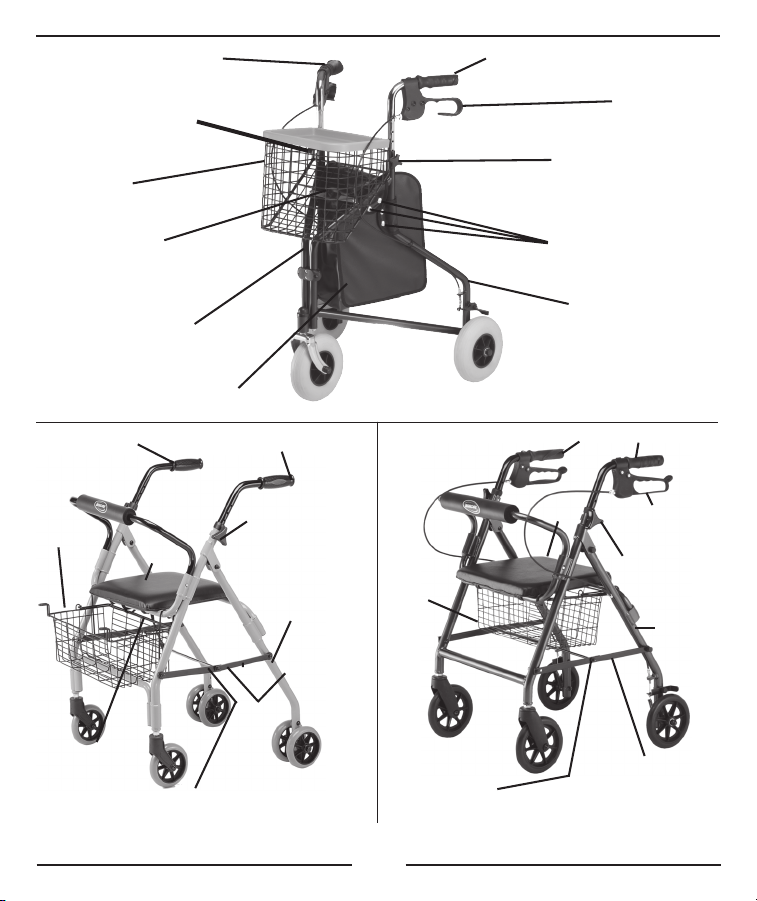

FIGURE 1- ROLLATOR
Push Handle
Brake
Handle
Adjustment
Knob
Push Handle
Locking Mechanism
(behind basket)
Adjustment Knob
(hidden from view)
Adjustment
Knob
Rollator
Frame Tube Rollator
Frame Tube
Tote bag
Basket
Locking Mechanism
Push Handle
Basket
Side
Crossbar
Seat
Basket
Hook
Adjustment
Knob
Rear
Wheel
Tube
Tray
Detail "F" - 65350G
Push Handle
Brake
Handle
Adjustment
Knob
Side
Crossbar
Locking Mechanism
Rear
Wheel
Tube
Seat
Basket

10
LIMITED WARRANTY
PLEASE NOTE: THE WARRANTY BELOW HAS BEEN DRAFTED TO
COMPLY WITH FEDERAL LAW APPLICABLE TO PRODUCTS
MANUFACTURED AFTER JULY 4, 1975.
This warranty is extended only to the original purchaser/user of our
products.
This warranty gives you specific legal rights and you may also have
other legal rights which vary from state to state.
Invacare warrants the frame and brakes to be free from defects in
materials and workmanship for three (3) years, and all other compo-
nents for one (1) year for the original purchaser. If within such war-
ranty period any such product shall be proven to be defective, such
product shall be repaired or replaced, at Invacare’s option. This
warranty does not include any labor or shipping charges incurred in
replacement part installation or repair of any such product. Invacare’s
sole obligation and your exclusive remedy under this warranty shall
be limited to such repair and/or replacement.
For warranty service, please contact the dealer from whom you
purchased your Invacare product. In the event you do not receive
satisfactory warranty service, please write directly to Invacare at the
address on the back page. Provide dealer’s name, address, model
number, date of purchase, indicate nature of the defect and, if the
product is serialized, indicate the serial number.
Invacare Corporation will issue a return authorization. The defective
unit or parts must be returned for warranty inspection using the serial
number, when applicable, as identification within thirty (30) days of
return authorization date. DO NOT return products to our factory
without our prior consent. C.O.D. shipments will be refused; please
prepay shipping charges.

11
LIMITED WARRANTY CONTINUED
LIMITATIONS AND EXCLUSIONS: THE WARRANTY SHALL NOT
APPLY TO PROBLEMS ARISING FROM NORMAL WEAR OR FAIL-
URE TO ADHERE TO THE ENCLOSED INSTRUCTIONS. IN ADDI-
TION, THE FOREGOING WARRANTY SHALL NOT APPLY TO
SERIAL NUMBERED PRODUCTS IF THE SERIAL NUMBER HAS
BEEN REMOVED OR DEFACED; PRODUCTS SUBJECTED TO NEGLI-
GENCE, ACCIDENT, IMPROPER OPERATION, MAINTENANCE OR
STORAGE; OR PRODUCTS MODIFIED WITHOUT INVACARE’S
EXPRESS WRITTEN CONSENT INCLUDING, BUT NOT LIMITED
TO: MODIFICATION THROUGH THE USE OF UNAUTHORIZED
PARTS OR ATTACHMENTS: PRODUCTS DAMAGED BY REASON
OF REPAIRS MADE TO ANY COMPONENT WITHOUT THE SPE-
CIFIC CONSENT OF INVACARE; PRODUCTS DAMAGED BY CIR-
CUMSTANCES BEYOND INVACARE’S CONTROL; PRODUCTS
REPAIRED BY ANYONE OTHER THAN AN INVACARE DEALER,
SUCH EVALUATION SHALL BE SOLELY DETERMINED BY
INVACARE.
THE FOREGOING EXPRESS WARRANTY IS EXCLUSIVE AND IN
LIEU OF ALL OTHER EXPRESS WARRANTIES WHATSOEVER,
WHETHER EXPRESS OR IMPLIED, INCLUDING THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE AND THE SOLE REMEDY FOR VIOLA-
TIONS OF ANY WARRANTY WHATSOEVER, SHALL BE LIMITED
TO REPAIR OR REPLACEMENT OF THE DEFECTIVE PRODUCT
PURSUANT TO THE TERMS CONTAINED HEREIN. THE APPLICA-
TION OF ANY IMPLIED WARRANTY WHATSOEVER SHALL NOT
EXTEND BEYOND THE DURATION OF THE EXPRESS WARRANTY
PROVIDED HEREIN. INVACARE SHALL NOT BE LIABLE FOR ANY
CONSEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER.
THIS WARRANTY SHALL BE EXTENDED TO COMPLY WITH
STATE/PROVINCIAL LAWS AND REQUIREMENTS.

12
REMARQUE : vérifiez que toutes les pièces sont intactes à leur arrivée. Si elles
sont endommagées, N’utilisez PAS ce matériel. Prenez contact avec le distributeur
ou avec le transporteur pour obtenir les instructions appropriées.
ABRÉGÉ DE SÉCURITÉ
Dans le but d’assurer la sécurité de l’utilisateur des
déambulateurs Economy (modèles 65410, 65350G, 65450, 65650,
65650R, 65750, 65850 et 65850B), VOUS DEVEZ respecter les
instructions suivantes :
AVERTISSEMENT
N’installez ou N’utilisez PAS cet appareil sans avoir préalablement lu
et compris cette brochure d’instructions. Si vous ne comprenez pas les
mises en garde, les avertissements ou les instructions, contactez votre
personnel médical, votre distributeur ou votre technicien en matériel
médical avant d’installer cet appareil, sous peine de l’endommager,
voire de vous blesser.
Il est conseillé à chaque patient de consulter SYSTÉMATIQUEMENT
son médecin ou son rééducateur pour régler l’appareil et pour
apprendre à l’utiliser de manière appropriée.
Le déambulateur N’est PAS conçu pour être utilisé comme fauteuil
roulant ou comme appareil de transport. Les déambulateurs NE sont
PAS conçus pour être déplacés lorsqu’une personne est assise dessus.
Les freins DOIVENT être en position bloquée avant d’utiliser le siège.
Un physiothérapeute ou un ergothérapeute doit aider le patient à
régler la hauteur du siège du déambulateur pour que le support soit
maximal et que l’activation des freins se fasse correctement.
Assurez-vous que TOUS les réglages des poignées et de la hauteur
sont bloqués et que tous les roues et les pièces mobiles sont bien
en place et prêtes à fonctionner avant d’utiliser cet appareil ou
tout autre équipement d’aide à la locomotion.
Toutes les roues DOIVENT être en contact avec le sol en perma-
nence. Ceci garantit que le déambulateur est stable.
Lorsque vous utilisez le déambulateur en position fixe, les freins
à poignées DOIVENT être bloqués.

13
AVERTISSEMENT
Les déambulateurs Economy (modèles 65450, 65650, 65650R,
65850 et 65850B) peuvent fournir une aide à la locomotion pour
des personnes pesant jusqu’à 136 kg (300 lbs). Les déambulateurs
de modèle 65750 peuvent fournir une aide à la locomotion pour
des personnes pesant jusqu’à 113 kg (250 lbs). Les déambulateurs
de modèles 65350G et 65410 peuvent fournir une aide à la loco-
motion pour des personnes pesant jusqu’à 117 kg (260 lbs).
Si les poignées à pousser sont exposées à des températures extrêmes
(supérieures à 37° C (100 °F) ou inférieures à 0 °C (32 °F)), à des
environnements très humides et/ou qu’elles deviennent humides
avant utilisation, assurez-vous que les gaines anti-dérapantes pour les
mains ne vrillent pas autour de la poignée du déambulateur, sous
peine d’endommager celui-ci ou de vous blesser.
AVERTISSEMENT RELATIF À L’INSTALLATION
Testez TOUJOURS que le déambulateur est solidement bloqué
en position ouverte AVANT de l’utiliser.
Une fois installé et avant l’utilisation, assurez-vous que tout le
matériel de fixation est bien serré.
Testez TOUJOURS que le déambulateur est bien fixé et que son
matériel de fixation est solidement serré en place avant de l’utiliser.
AVERTISSEMENT RELATIF À LA STABILITÉ
N’ESSAYEZ PAS d’attraper des objets qui nécessitent que vous vous
avanciez sur le siège pour être à votre portée. Une telle tentative
causerait une modification de la distribution du poids du déambulateur
et pourrait entraîner sa chute, l’endommager, voire vous blesser.
Ne suspendez RIEN sur les armatures latérales du déambulateur.
Les objets à transporter doivent être placés dans le panier ou
dans le fourre-tout.
Le panier du déambulateur a une capacité de 5 kg (11 lbs.), ainsi
que le fourre-tout. Le panier du 65350G a une capacité de 6 kg (13
lbs), ainsi que le fourre-tout. Les objets qui sont placés dedans NE
doivent PAS dépasser du panier ni du fourre-tout.
Le dossier doit toujours être en place et N’est PAS conçu pour
supporter la totalité du poids de l’utilisateur.

14
AVERTISSEMENT
Avant de tenter d’atteindre des objets ou de les ramasser en vous
penchant entre vos genoux, mettez vos pieds sur le sol. Faites
EXTRÊMEMENT attention lorsque vous essayez d’attraper un objet.
DÉAMBULATEURS DE CLASSE ÉCONOMIQUEDÉAMBULATEURS DE CLASSE ÉCONOMIQUE
DÉAMBULATEURS DE CLASSE ÉCONOMIQUEDÉAMBULATEURS DE CLASSE ÉCONOMIQUE
DÉAMBULATEURS DE CLASSE ÉCONOMIQUE
Modèle Largeur Profondeur Largeur Profondeur Réglage Taille
No. position position du siège du siège de la approximative
ouverte ouverte hauteur du patient
Min./Max.
65350G 22.05" 22.83" 13" 12" 29.5" - 33.75" 5'1" - 5'6"
(56 cm) (57 cm) (33 cm) (30 cm) (74 - 85 cm) (154 - 167 cm)
65410 66cm 58cm N/A N/A 80-92cm 162-182cm
(26po) (22.85po) (31.52 - 36.24po) (5ft4po - 6ft)
65450 60cm 67cm 38cm 16cm 79-98cm 165-183cm
(23.75po) (26.5po) (15po) (6.375po) (31.375-38.875po) (5ft5po-6ft)
65650 61cm 72cm 35cm 31cm 83-94cm 165-183cm
& 65650R (24.25po) (28.28po) (13.75po) (12.5po) (32.68-37.32po) (5ft5po-6ft)
65750 58 cm 57cm 35cm 31cm 79-98 cm 159-192cm
(23po) (22.64po) (13.75po) (12.5po) (31.375-38.875po) (5ft3po-6ft4po)
65850 63cm 63cm 35cm 31cm 87-100cm 152-170cm
& 65850B (25po) (25.02po) (13.75po) (12.5po) (34.45-39.37po) (5ft-5ft7po)
OUVERTURE DU DÉAMBULATEUR
REMARQUE : pour la procédure qui suit, reportez-vous à la FIGURE I pages 8 et 9.
MODÈLES 65350G, 65650, 65650R, 65750, 65850,
ET 65850B
1. Séparez les armatures de devant et de derrière.
2. Assurez-vous que les barres transversales se bloquent en position basse.
MODÈLE 65450
REMARQUE : avant la première utilisation, retirez la barre de support en plastique qui
se trouve entre les deux (2) roues de derrière.
1. Poussez la tige des roues arrière vers le bas.
2. Poussez le mécanisme de blocage vers la droite pour le mettre en place.

15
MODÈLE 65410
1. Tirez les deux poignées d’appui en direction opposée l’une à l’autre.
2. Poussez le mécanisme de verrouillage qui se trouve à l’avant du
déambulateur pour le mettre en place.
PLIAGE DU DÉAMBULATEUR
REMARQUE : pour la procédure qui suit, reportez-vous à la FIGURE I pages 8 et 9.
MODÈLES 65350G, 65650, 65650R, 65750, 65850,
ET 65850B
1. Retirez les accessoires.
2. Relevez le siège.
3. Levez le mécanisme de blocage sur la barre transversale.
4. Poussez ensemble les armatures de devant et de derrière.
MODÈLE 65410
1. Libérez le mécanisme de verrouillage à l’avant.
2. Poussez les deux poignées d’appui en les rapprochant l’une de l’autre.
MODÈLE 65450
1. Tirez le mécanisme de blocage vers la droite.
2. Relevez la tige des roues arrière.
FIXATION DU PANIER, DU FOURRE-TOUT ET
DE LA TABLETTE
REMARQUE : pour la procédure qui suit, reportez-vous à la FIGURE I pages 8 et 9.
MODÈLES 65350G, 65650, 65650R, 65750, 65850,
ET 65850B
Installez le panier sur la tige de support avant du siège de façon à ce que les
crochets reposent sur cette tige ou sous le siège.
MODÈLE 65450 ET 65350G
Suspendez le panier sur les deux (2) crochets à panier qui se trouvent sous le siège.
MODÈLE 65410
1. Suspendez le fourre-tout entre les tiges d’armature du déambulateur.
2. Attachez le fourre-tout à l’armature du déambulateur en faisant cliquer
les boutons de blocage.
3. Installez le panier sur les crochets avant situés sur les tiges d’armature du
déambulateur.
4. Installez la tablette sur le dessus du panier.

16
UTILISATION DU FREIN À MAIN
REMARQUE : pour la procédure qui suit, reportez-vous à la FIGURE I pages 8 et 9.
1. Tirez la partie supérieure des poignées de frein vers les poignées d’appui.
2. Effectuez l’une (1) des opérations suivantes :
· Pour rester immobile – maintenez la poignée de frein vers le haut.
· Pour un déplacement continu – relâchez la poignée de frein.
BLOCAGE DES FREINS
MODÈLES 65350G, 65410, 65450, 65650, 65650R,
65750, 65850 ET 65850B
Poussez vers le bas la portion inférieure de la poignée de frein.
MODÈLE 65750
Poussez vers le bas les deux poignées d’appui.
DÉBLOCAGE DES FREINS
MODÈLES 65410, 65450, 65650 ET 65850
1. Tirez vers le haut la portion supérieure de la poignée de frein.
2. Relâchez la poignée de frein.
MODÈLE 65750
Tirez vers le haut les deux poignées de poussée.
RÉGLAGE DE LA HAUTEUR
REMARQUE : pour la procédure qui suit, reportez-vous à la FIGURE I pages 8 et 9.
MODÈLES 65350G, 65410, 65650, 65650R, 65750,
65850 ET 65850B
1. Desserrez et démontez le bouton de réglage en le tournant dans le sens
contraire à celui des aiguilles d’une montre.
2. Positionnez la poignée à pousser de façon à ce que lorsque le bras de
l’utilisateur est relâché le long de son corps, la poignée anti-dérapante se
trouve à la hauteur de son poignet.
3. Installez le bouton de réglage dans l’un (1) des six (6) trous de réglage.
4. Serrez le bouton de réglage en le tournant dans le sens des aiguilles d’une
montre.
5. Serrez-le bien.
6. Reprenez les étapes 1 à 5 pour l’autre côté.

17
MODÈLE 65450
1. Desserrez et démontez le bouton de réglage en le tournant dans le
sens contraire à celui des aiguilles d’une montre.
2. Positionnez la poignée à pousser de façon à ce que lorsque le bras de
l’utilisateur est relâché le long de son corps, la poignée anti-dérapante
se trouve à la hauteur de son poignet.
3. Serrez le levier de serrage de la tige en le tournant dans le sens des
aiguilles d’une montre.
REMARQUE: alignez les leviers de serrage avec la tige pour éviter toute
incommodité d’usage.
4. Reprenez les étapes 1 à 3 pour l’autre côté.
NETTOYAGE ET MAINTENANCE
1. Nettoyez le déambulateur à l’eau tiède avec un produit de nettoyage
doux.
2. Assurez-vous que les freins fonctionnent bien et réglez-les si
nécessaire. Contactez votre distributeur Invacare pour le réglage des
freins.
3. Si la gaine anti-dérapante est lâche, N’utilisez PAS le déambulateur.
Contactez votre distributeur Invacare.
4. Inspectez périodiquement les roues pour vous assurer qu’elles ne
sont ni usées ni endommagées.
5. Remplacez toute pièce cassée, endommagée ou usée immédiatement.
6. Pour que votre déambulateur Economy vous rende les meilleurs
services, utilisez toujours les pièces de rechange Invacare.
7. Inspectez périodiquement les roues et leurs tiges pour vous assurer
qu’elles sont bien serrées l’un à l’autre et vérifiez que les roues ne
sont pas encrassées avec des cheveux, de la poussière ou d’autres
débris susceptibles d’empêcher leur bon fonctionnement.

18
Poignée de poussée
Poignée
de frein
Mécanisme
de blocage
Siège
Panier
Tube
du
siège
Dossier
Barre
transversale
latérale
Bouton de
réglage
Poignée
de frein
Mécanisme
de blocage
Siège
Panier
Tube
du
siège
Dossier
Barre
transversale
latérale
Bouton de
réglage
Mécanisme
de blocage
Poignée de
poussée
Poignée de
poussée
Poignée de frein
Barre
transversale
latérale
Panier
Siège
Crochet de panier
Levier de serrage de la tige
DÉTAIL "A" - 65850, 65850B
DÉTAIL "C" - 65450
DÉTAIL "B" - 65650, 65650R
Poignée de
poussée
Poignée de
poussée
Poignée de poussée
Tige des roues arrière
FIGURE 1- DÉAMBULATEUR

19
DÉTAIL "D" - 65410
FIGURE 1- DÉAMBULATEUR
Poignée de poussée
Poignée
de frein
Bouton de
réglage
Poignée de poussée
Mécanisme de verrouillage
(derrière le panier)
Bouton de réglage
(non visible sur la
photo)
Bouton de
réglage
Tige d’armature
du déambulateur
Tige d’armature
du déambulateur
Fourre-tout
Panier
DÉTAIL "E" - 65750
Mécanisme de verrouillage
Poignée de poussée
Panier
Barre
transversale
latérale
Siège
Crochet de
panier
Bouton de
réglage
Tige de roue
arrière
Poignée de
poussée
DÉTAIL "F" - 65350G
Poignée de poussée
Poignée
de frein
Bouton de
réglage
Barre transversale
latérale
Mécanisme de
verrouillage
Tige de
roue
arrière
Siège
Panier

20
GARANTIE LIMITÉEGARANTIE LIMITÉE
GARANTIE LIMITÉEGARANTIE LIMITÉE
GARANTIE LIMITÉE
REMARQUE: LA GARANTIE CI-DESSOUS A ÉTÉ RÉDIGÉE EN
ACCORD AVEC LA LOI FÉDÉRALE APPLICABLE SUR LES
PRODUITS FABRIQUÉS APRÈS LE 4 JUILLET 1975.
Cette garantie est valable pour l’acheteur/utilisateur initial de nos
produits seulement.
Cette garantie vous donne des droits légaux spécifiques. D’autres
droits variant d’un État (provinces) à l’autre peuvent se rajouter.
Invacare garantit à l’acheteur initial que l’armature et les freins sont
exempts de vices de matière et de fabrication pendant trois (3) ans et
que les autres organes le sont également pendant un (1) an. Si, durant
cette période, ce produit devait être reconnu défectueux, il sera réparé
ou remplacé, suivant le choix d’INVACARE. Cette garantie ne
s’applique pas à la main-d’oeuvre ou aux frais de livraison encourus
pour le remplacement de pièces ou la réparation dudit produit. La
seule et unique obligation d’INVACARE et votre seul recours selon
cette garantie se limitent au remplacement et/ou à la réparation du
produit.
Pour le service, contactez le fournisseur ou vous avez acheté votre
produit Invacare. Si vous n’êtes pas satisfait du service, écrire
directement à Invacare à l’adresse inscrite à la dernière page. Fournir
le nom du fournisseur, l’adresse, la date d’achat, la nature du défaut et
le numéro de série si le produit en a un. Ne pas retourner les produits
à l’usine avant d’avoir obtenu notre autorisation.
Invacare émettra une autorisation de retour. L’unité ou les pièces
défectueuses DOIVENT être retournées pour inspection de garantie en
identifiant le numéro de série, sil y a lieu, dans les trente (30) jours
suivant la date d’autorisation de retour. NE PAS retourner un produit
à l’usine avant d’avoir obtenu notre consentement. Les envois
payables sur réception seront refusés; veuillez payer les frais d’envoi.
