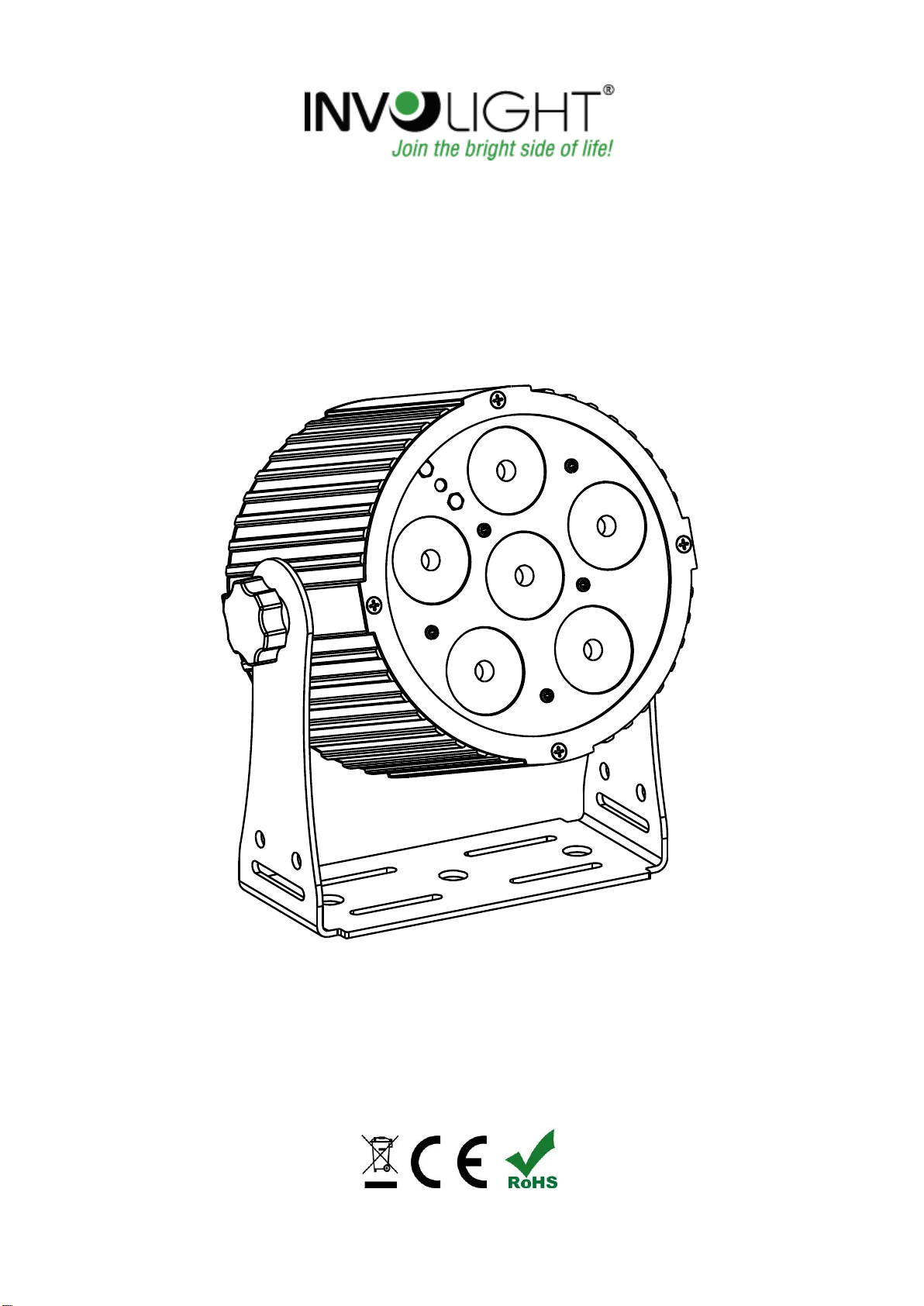

involight SlimPAR612 PRO User manual

Bedienungsanleitung
User Manual

SlimPAR612 PRO
LEDPAR
6 x12W RGBWA/UV 6-in-1 LED's

1
DEUTSCH
Inhaltsverzeichnis
Teil 1: Warnhinweise:..................................................................................................................2
1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:.........................................2
1.2 Sicherheitshinweise:..........................................................................................................3
1.3 Bestimmungsgemäße Verwendung: .................................................................................4
Teil 2: Installation:.......................................................................................................................4
Teil 3: Funktionen: ......................................................................................................................5
3.1 Anschlüsse, Bedien- und Anzeigeelemente:.....................................................................5
3.2 Betriebsarten und Einstellung des On-Board Menüs:........................................................6

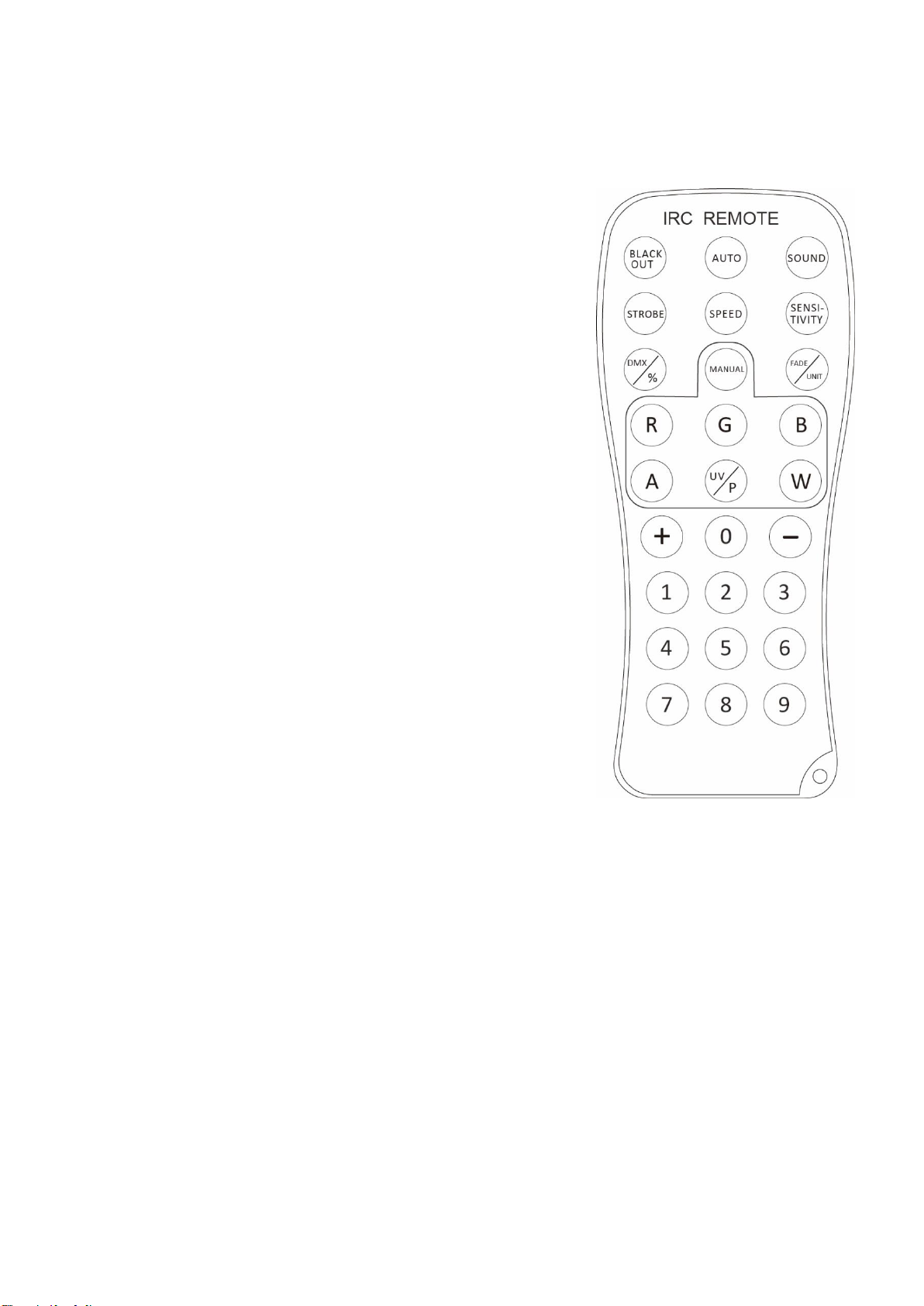

3.3 Infrarot-Fernbedienung (im Lieferumfang enthalten):........................................................8
3.4 Belegung der DMX Kanäle in der Übersicht:.....................................................................9
3.5 ..........................................................................10
.............................................................10
3.7 Stand-Alone-Betrieb:.......................................................................................................11
Teil 4. Fehlerbehebung:............................................................................................................11
Teil 5: Wartung:.........................................................................................................................11
Teil 6: Technische Daten: .........................................................................................................12
Teil 7: Umweltschutz:................................................................................................................13
Teil 8: Gewährleistungsbedingungen:.......................................................................................13
EG-Konformitätserklärung.........................................................................................................13
INVGROUP Germany GmbH
Otto-Hahn-Str. 3
21509 Glinde

2
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „SlimPAR612 PRO“! Mit diesem
Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Floor
Spots. Damit Ihnen Ihr „SlimPAR612 PRO“lange Freude bereitet, lesen Sie diese
Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an
Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt!
Teil 1: Warnhinweise:
1.1 Übersicht über die Bedeutung der Symbole und Signalwörter:
GEFAHR!
Eine Kombination aus diesem Signalwort und einem Symbol weist auf eine unmittelbar gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
WARNUNG!
Eine Kombination aus diesem Signalwort und einem Symbol weist auf eine unmittelbar gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
VORSICHT!
Eine Kombination aus diesem Signalwort und einem Symbol weist auf eine unmittelbar gefährliche Situation hin, die zu
geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
HINWEIS!
Eine Kombination aus diesem Signalwort und einem Symbol weist auf eine unmittelbar gefährliche Situation hin, die zu Sach-
und Umweltschäden führen kann, wenn sie nicht gemieden wird.
Warnung vor einer Gefahrenstelle.
.
Warnung vor gefährlicher Spannung.
Vor Benutzung erden.
Allgemeines Gebotszeichen.
Vor dem Öffnen Netzstecker ziehen.

3
1.2 Sicherheitshinweise:
Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür,
dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden.
Das Typenschild befindet sich auf der Unterseite des Gerätes.
Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen.
Bewahren Sie diese Bedienungsanleitung für evtl. später auftauchende Fragen sorgfältig auf. Befolgen Sie bitte
alle Hinweise in dieser Bedienungsanleitung genau.
GEFAHR!
Elektrischer Schlag durch unsachgemäßen Netzanschluss.
Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit
Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang
enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und
überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen. Bei Nichtbeachtung besteht die
Gefahr eines elektrischen Schlages, Brand- und Lebensgefahr. Bei Unsicherheiten wenden Sie sich an eine
autorisierte Elektrofachkraft.
GEFAHR!
Elektrischer Schlag durch hohe Spannungen innerhalb des Gerätes.
Im Gerät befinden sich Komponenten, an denen eine hohe elektrische Spannung zum Betrieb anliegt. Nehmen
Sie keine Veränderungen am Gerät vor und entfernen Sie niemals Abdeckungen. Innerhalb des Gerätes
befinden sich keine Komponenten, die durch den Benutzer gewartet werden können. Bei Nichtbeachtung
besteht die Gefahr eines elektrischen Schlages, Brand- und Lebensgefahr.
HINWEIS!
Trennung vom Stromnetz.
Der Netzstecker ist das Haupttrennelement. Ziehen Sie den Netzstecker ab um das Gerät vollständig von der
Stromquelle zu trennen. Sorgen Sie dafür, dass sich die Steckdose in der Nähe des Gerätes befindet und leicht
zugänglich ist.
WARNUNG!
Betriebsbedingungen.
Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Besteht
der Verdacht, dass Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät
scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt
eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen.
WARNUNG!
Augenverletzungen durch hohe Lichtintensität.
Blicken Sie niemals direkt in die Lichtquelle. Ein direkter Blick in den Strahl kann zu Netzhautverbrennungen
führen und ist unbedingt zu vermeiden.
WARNUNG!
Gefahr eines epileptischen Anfalls.
Vermeiden Sie lange Phasen kontinuierlichen Blitzens und insbesondere Blitzfrequenzen zwischen 10 und 20
Blitzen / Sekunde, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt
besonders für Epileptiker).
HINWEIS!
Brandgefahr.
Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer
Wärmequelle. Halten Sie das Gerät von offenem Feuer fern.

4
1.3 Bestimmungsgemäße Verwendung:
Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc. vorgesehen und
ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an 100-240
VAC / 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen
konzipiert. Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze,
Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden
Ihre eigene und die Sicherheit Dritter! Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten
Sie das Gerät von direkter Sonneneinstrahlung und Heizkörpern fern. Nehmen Sie das Gerät erst in Betrieb,
nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen
bedienen, die sich nicht mit dem Gerät auskennen. Beachten Sie bitte, dass eigenmächtige Veränderungen an
dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser
Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.
Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag,
Abstürzen etc. verbunden.
Teil 2: Installation:
Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das
Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage
muss das Gerät mit einem zugelassenen Sicherungsseil gesichert werden. Außerdem muss der
Befestigungsbügel mit den beiliegenden Schrauben angeschraubt und fest angezogen werden! Verbinden Sie
anschließend das Gerät mit dem Stromnetz und gegebenenfalls schließen Sie, wenn erwünscht, ein DMX-Kabel
an und verbinden Sie es mit anderen Geräten oder einem DMX-Controller. Mehr zum Thema DMX bzw.
Master/Slave Betrieb auch unter Teil 3.
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN 15560 zu
beachten! Die Installation darf nur von autorisierten Fachkräften ausgeführt werden!
WICHTIG! Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet Kenntnisse zur Berechnung
der Tragfähigkeit, über verwendetes Installationsmaterial und Sicherheitsinspektionen des verwendeten Materials
und des Projektors, wobei sich die geforderte Erfahrung allerdings nicht allein darauf beschränkt. Versuchen Sie
unter keinen Umständen, die Installation selbst durchzuführen, wenn Sie nicht über eine entsprechende
Qualifikation verfügen. Beauftragen Sie stattdessen einen professionellen Installateur. Eine unsachgemäße
Installation kann zu Verletzungen führen und/oder in einer Beschädigung von Eigentum resultieren.
HINWEIS!
Verwendung von Stativen.
Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des
Geräts die zulässige Tragkraft des Stativs nicht übersteigt.
HINWEIS!
Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf.

5
Teil 3: Funktionen:
3.1 Anschlüsse, Bedien- und Anzeigeelemente:

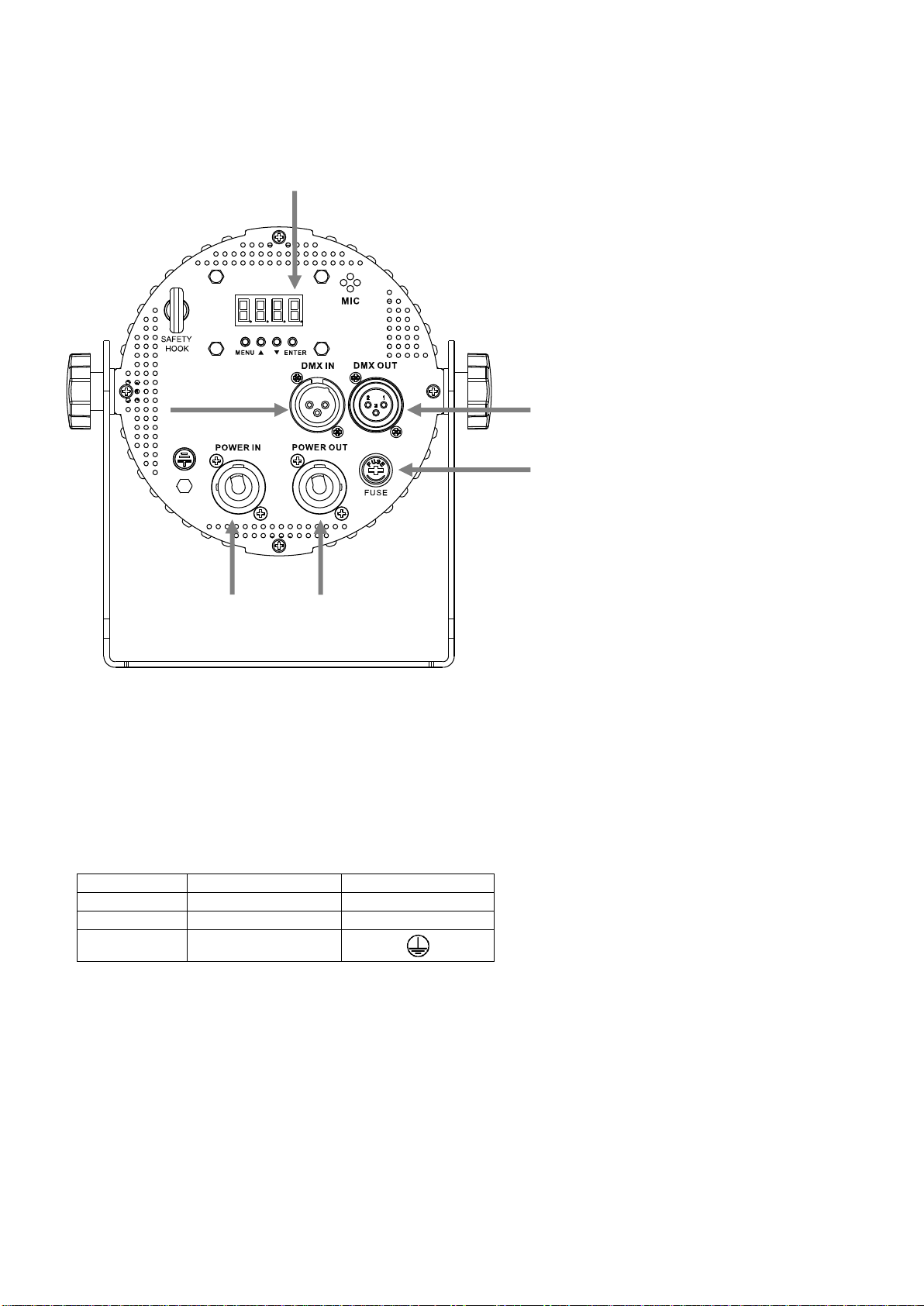

Abb.1 Gehäuserückseite
1. DMX-IN: 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
2. DMX-OUT: 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
3. POWERCON-Kompatibel Netzstromeingang.
4. POWERCON-Kompatibel Netzstromausgang.
5. LED-DISPLAY - Zeigt Betriebsmodus und den Wert einzelner Funktionen an.
6. SICHERUNGSHALTER - Sicherungshalter für F1A 250V Sicherung.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung
Pin
International
Braun
Außenleiter
L
Blau
Neutralleiter
N
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Das Gerät verfügt über 4 Betriebsarten (Statische Farben, Automatische Programmabläufe, musikgesteuerte
Programmabläufe und DMX). Sie können die verschiedenen Betriebsarten über das On-Board Menü einstellen
und beeinflussen. Im DMX-Modus werden die Funktionen auf 11, 6, 5, 3 oder 2 Kanälen gesteuert. Im
Lieferumfang ist eine IR-Fernbedienung erhältlich. Die damit abrufbaren Funktionen finden Sie in der Anleitung für
die Fernbedienung.
1.
2.
6.
5.
3.
4.

6

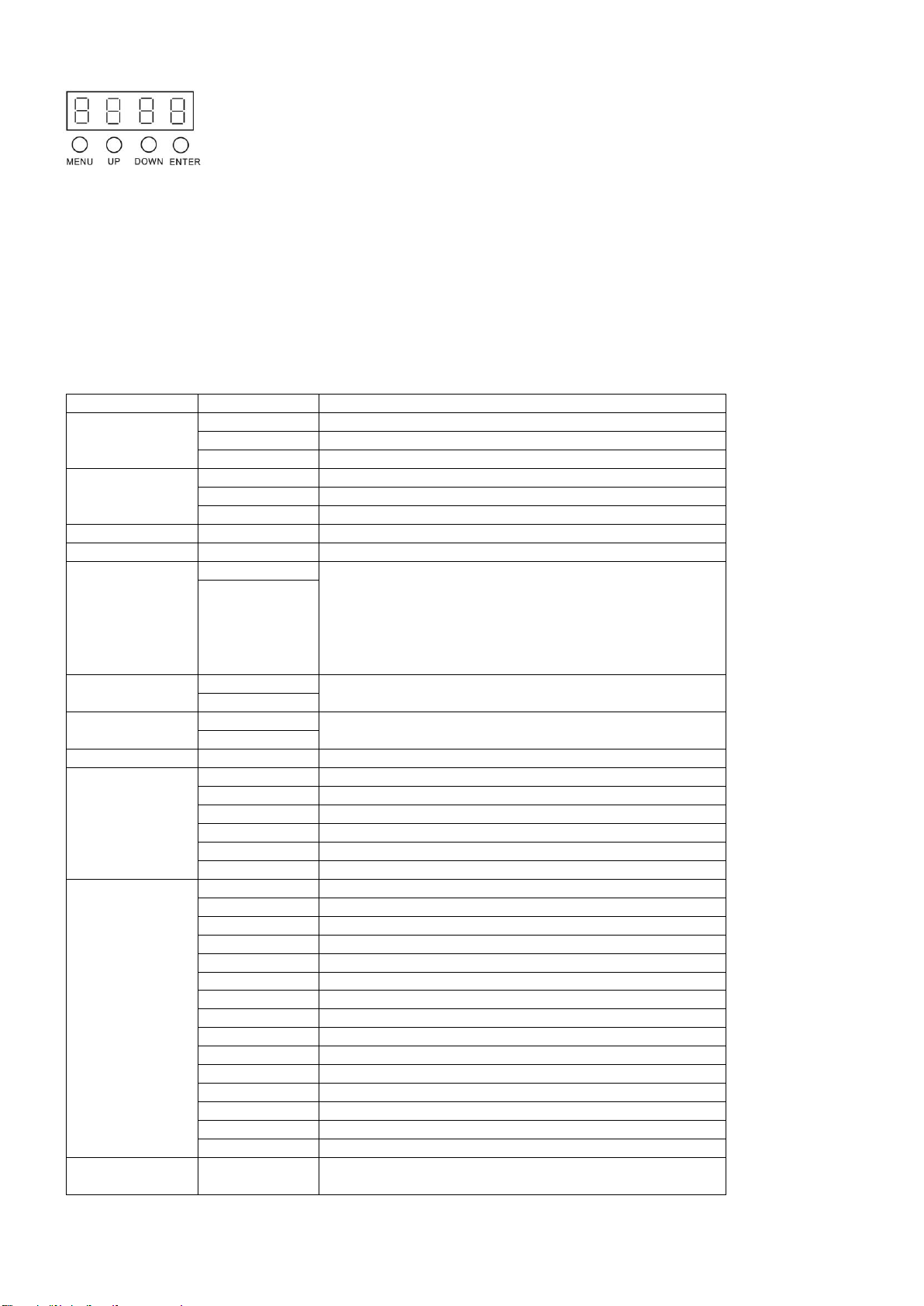

3.2 Betriebsarten und Einstellung des On-Board Menüs:
MENU - Zur Wahl der Betriebsart.
ENTER - Aktiviert den Einstellvorgang eines Menüpunkts oder speichert eine Einstellung.
UP - Erhöht Werte beim Einstellvorgang.
DOWN - Verringert Werte beim Einstellvorgang.
Der SlimPAR612 PRO verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü (Siehe
              


Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können. Sie können
folgende Modi und Funktionen einstellen:
Modus
Menü
Beschreibung
Auto
Au-1
Automatikprogramm 1
Au-2
Automatikprogramm 2
Au-3
Automatikprogramm 3
Sound
So-1
Soundprogramm 1
So-2
Soundprogramm 2
So-3
Soundprogramm 3
Speed
SP 1SP9
Geschwindigkeit des Automatikprogramms
Sensitivity
Se 1Se9
Mikrofonempfindlichkeit
Silent scene
OFF
Der Silent-Modus bezieht sich auf den musikgesteuerten
Betrieb. Ist der Silent-
aktuelle Programm des Gerätes langsam weiter wenn keine
weiteren Musik-signale (Bassimpulse) eingehen. Ist der Silent-
Modus aktiviert 
Gerätes aus (BLACKOUT) wenn keine weiteren Musik-signale
(Bassimpulse) eingehen.
ON
InFr
ON
IR-Fernbedienung aktiviert / deaktiviert
OFF
Addr
4CH
DMX-Kanal-Modus auswählen und DMX Startadresse
einstellen.
10CH
Slave
Slav

Farbmischung
Rot
Rot Intensität 0% - 100%
Grün
Grün Intensität 0% - 100%
Blau
Blau Intensität 0% - 100%
Weiß
Weiß Intensität 0% - 100%
Amber
Amber Intensität 0% - 100%
UV
UV Intensität 0-100%
Farb-Makros
C1
Rot
C2
Grün
C3
Blau
C4
Weiß
C5
Amber
C6
UV
C7
Rot+Grün
C8
Grün+Blau
C9
Blau+Weiß
C10
Weiß+Amber
C11
Amber + UV
C12
Rot+Blau+UV
C13
Grün+Amber
C14
Rot+Grün+Blau
C15
Rot+Grün+Blau+Weiß
Dimming
dim 1dim9
Master Dimmer für die statische Farben und Interne
Programme

7
AUTOMATISCHE STEUERUNG:
          Auto      
AU-1
AU-2
MUSIKSTEUERUNG:
        Sound      iert. Ein
SO-1SO-2

ABLAUFGESCHWINDIGKEIT DES PROGRAMMS:
  SPED   
SP-1SP-9
           it des Programms
einstellen.
MIKROFONEMPFINDLIGKEIT:
Die Empfindlichkeit, mit der der Scheinwerfer auf die Musik-signale (Bassimpulse) reagiert.
Sens
auSE-1SE-
9
der Wert ist, umso empfindlicher reagiert das Mikrofon auf die Musik-signale (Bassimpulse) in der Umgebung.
SILENT-MODUS:
Der Silent-Modus bezieht sich auf den musikgesteuerten Betrieb und ist auch als Intelligente Sound-Ansteuerung
bekannt. Ist der Silent-       erätes gehen keine Musik-signale
(Bassimpulse) ein, schalten sich die Lichtstrahlen des Gerätes aus (BLACKOUT). Ist der Silent-Modus deaktiviert
             -signale
(Bassimpulse) eingehen.
SILE-Modus wird aufgerufen.
ONOFF
können Sie nun den Silent-ONOFF
IR-STEUERUNG:
        INFR      -Fernbedienung wird
           ON  OFF    
-ONOFF
DMX-MODUS:
Um den DMX-
ADDR10CH
d1d512
Sie nun die gewünschte Startadresse einstellen.
MASTER/SLAVE-BETRIEB:
SlimPAR612 PRO
Slav
Sie am Master-Gerät das gewünschte Programm. Die zusammengeschalteten Geräte arbeiten nun synchron.

8
3.3 Infrarot-Fernbedienung (im Lieferumfang enthalten):
SlimPAR612 PRO-Controller und
bietet deutlich mehr Möglichkeiten, als die über das On-Board Menü abrufbaren Funktionen.
Stellen Sie sicher, dass die Fernbedienung direkt auf das Gerät gerichtet ist und sich zwischen dem Gerät und der
Fernbedienung keine Hindernisse befinden.
AUTO Modus:
n Automatikmodus.
1. Drücken Sie <AUTO> an der Fernbedienung.
2. Drücken Sie <+> oder <> um zwischen den 3 verschiedenen
Automatikprogrammen zu wechseln.
SOUND Modus:
Die <SOUND> Taste versetzt das Gerät in den musikgesteuerten Betrieb.
1. Drücken Sie <SOUND> an der Fernbedienung.
2. Drücken Sie <+> oder <> um zwischen den 3 verschiedenen
Soundprogrammen zu wechseln.
STROBE Modus:
Mit der <STROBE> Taste aktivieren Sie das Stroboskop im Automatikmodus
oder musikgesteuerten Betrieb.
1. Drücken Sie <STROBE> an der Fernbedienung.
2. Drücken <+> oder <> um zwischen den verschiedenen
Stobe-Programmen zu wechseln
3. Drücken Sie erneut <STROBE> um den Strobe-Effekt abzuschalten.
SPEED Modus:
Mit der <SPEED> Taste regulieren Sie die Geschwindigkeit im Automatikmodus
oder musikgesteuerten Betrieb.
1. Drücken Sie <SPEED> an der Fernbedienung.
2. Drücken Sie <+> oder <> um zwischen den Geschwindigkeitsstufen zu wählen.
DMX Modus:
Mit <DMX/%> Taste versetzen Sie das Gerät in den DMX-Modus.
MANUAL Modus:
1. Drücken Sie <MANUAL> an der Fernbedienung.
2. Mit den R, G, B, W, A, UV Tasten können Sie die gewünschten Farben für den
Wash-Effekt einstellen.
3. Drücken Sie <+> oder <> um zwischen den verschiedenen Farb-Presets
zu wählen.
SENSITIVITY:
Mit der SENSIVITY stellen Sie die Mikrofonempfindlichkeit im musikgesteuerten
Betrieb ein.
1. Drücken Sie <SENSIVITY> Taste um die Mikrofonempfindlichkeit anzuwählen.
2. Drücken Sie <+> oder <> um zwischen den Stufen der
Mikrofonempfindlichkeit zu wählen.
BLACK OUT:
Die <BLACK OUT> Taste schaltet alle Lichtquellen aus.
1. Drücken Sie <BLACK OUT> um die Lichtquellen auszuschalten,
2. Drücken Sie <BLACK OUT> erneut um die Lichtquellen anzuschalten.

9
3.4 Belegung der DMX Kanäle in der Übersicht:
HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät
mit einem DMX-Controller korrekt bedient und programmiert werden kann.
4-Kanal Modus:
Kanal
Wert
Funktion
CH1
0-9
Keine Funktion
10-19
Rot von 0 100%
20-29
Grün von 0 100%
30-39
Blau von 0 100%
40-49
Weiß von 0 100%
50-59
Amber von 0 100%
60-69
UV von 0 100%
70-79
Rot + Grün
80-89
Rot + Blau
90-99
Rot + Weiß
100-109
Rot + Amber
110-119
Rot + UV
120-129
Grün + Blau
130-139
Grün + Weiß
140-149
Grün + Amber
150-159
Grün + UV
160-169
Blau + Weiß
170-179
Blau + Amber
180-189
Blau + UV
190-199
Weiß + Amber
200-209
Weiß + UV
210-219
Amber + UV
220-229
Rot + Grün + Blau
230-239
Rot + Blau + Amber
240-249
Grün + Weiß + UV
250-255
Alle LEDs an
CH2
0-9
Keine Funktion
10-255
Strobe (0-100%)
CH3
0-9
Keine Funktion
10-199
Automatikprogramme
200-255
Soundprogramme
CH4
0-255
Geschwindigkeit des Automatikprogramms

10
10-Kanal Modus:
Kanal
Wert
Funktion
CH1
0-255
Rot von 0 100%
CH2
0-255
Grün von 0 100%
CH3
0-255
Blau von 0 100%
CH4
0-255
Weiß von 0 100%
CH5
0-255
Amber von 0 100%
CH6
0-255
UV von 0 100%
CH7
0-255
Dimmer von 0 100%
CH8
0-9
Keine Funktion
10-255
Strobe (0-100%)
CH9
10-199
Automatikprogramme
200-255
Soundprogramme
CH10
0-255
Geschwindigkeit des Automatikprogramms
3.5 
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter,
um eine Reihenschaltung zu bilden
DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-
DMX-Linie gesteckt wird.
3.6 Verbindungen in der Betrieb
  
anderen und ermöglicht eine automatische oder von der Musik gesteuerte und synchronisierte Show. Diese
Funktion ist besonders nützlich, um eine Show ohne großen Programmieraufwand zu starten. Verbinden Sie den
DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend

11
den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter.
„Slave“ Modus: Kann über IR-Fernbedienung eingestellt werden.
3.7 Stand-Alone-Betrieb:
SlimPAR612 PRO-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den
SlimPAR612 PROoller und rufen Sie das vorprogrammierte Programm auf.
Teil 4. Fehlerbehebung:
Das Gerät funktioniert nicht, kein Licht:
Überprüfen Sie die Netzverbindung und die Hauptsicherung.
Keine Reaktion auf den DMX-Controller:
Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die
Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben
Hochspannungskabeln liegen. Probieren Sie einen anderen DMX-Controller aus.
Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service
Center.
Teil 5: Wartung:
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
WICHTIGER HINWEIS: Trennen Sie das Gerät vor Wartungsarbeiten vom Netz!
Verwendete Schrauben müssen fest angezogen werden und dürfen keine Rostspuren zeigen. Das Gehäuse, der
Montagebügel und der Montageort (z.B. Decke oder Traverse) dürfen nicht angepasst werden, d.h. bohren Sie
keine zusätzlichen Löcher in Montagebügeln, verändern Sie die Anschlüsse nicht, usw.
Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die
Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige
Umgebungen können eine größere Schmutzansammlung an der Optik des Geräts verursachen.
Den Lüfter monatlich reinigen. Reinigen Sie das Innere des Projektors mindestens einmal im Jahr
mit einem Staubsauger oder einer Luftbürste.
Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche
Lösungsmittel zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.
Sicherungswechsel.
WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und
mit gleichen Werten (Aufdruck auf dem Gerät). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an
ein autorisiertes Servicezentrum.
1: Ziehen Sie den Netzstecker aus der Netzsteckdose und trennen Sie die Kaltgeräteleitung vom Netzanschluss
am Gerät.
2: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
3: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
4: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten!

12
Teil 6: Technische Daten:
MODELLBEZEICHNUNG:
SlimPAR612 PRO
Produktart:
LED PAR Scheinwerfer
Farbspektrum:
RGBAW/UV
LED Anzahl:
6
LED Typ:
12W 6-in-1
Abstrahlwinkel:
25°
DMX Eingang:
3-pin XLR männlich
DMX Ausgang:
3-pin XLR weiblich
DMX Modus:
4 oder 10 Kanäle
DMX Funktionen:
Master Dimmer, Farbwechsel, Farbfading, Musiksteuerung, Stroboskop
Standalone Funktionen:
Musiksteuerung, Stroboskop, Statische Farben, Farbwechsel, Master/Slave.
Bedienelemente:
Mode, Setup, Up, Down
Anzeigeelemente:
4-stelliges LED Display
Betriebsspannung:
AC100-240V, 50/60 Hz
Leistungsaufnahme:
72W
Beleuchtungsstärke:
8400Lux @ 1m
Stromversorgungsanschluss:
Powercon kompatibel Ein- und Ausgang
Gehäusematerial:
ABS Kunststoff
Gehäusefarbe:
schwarz

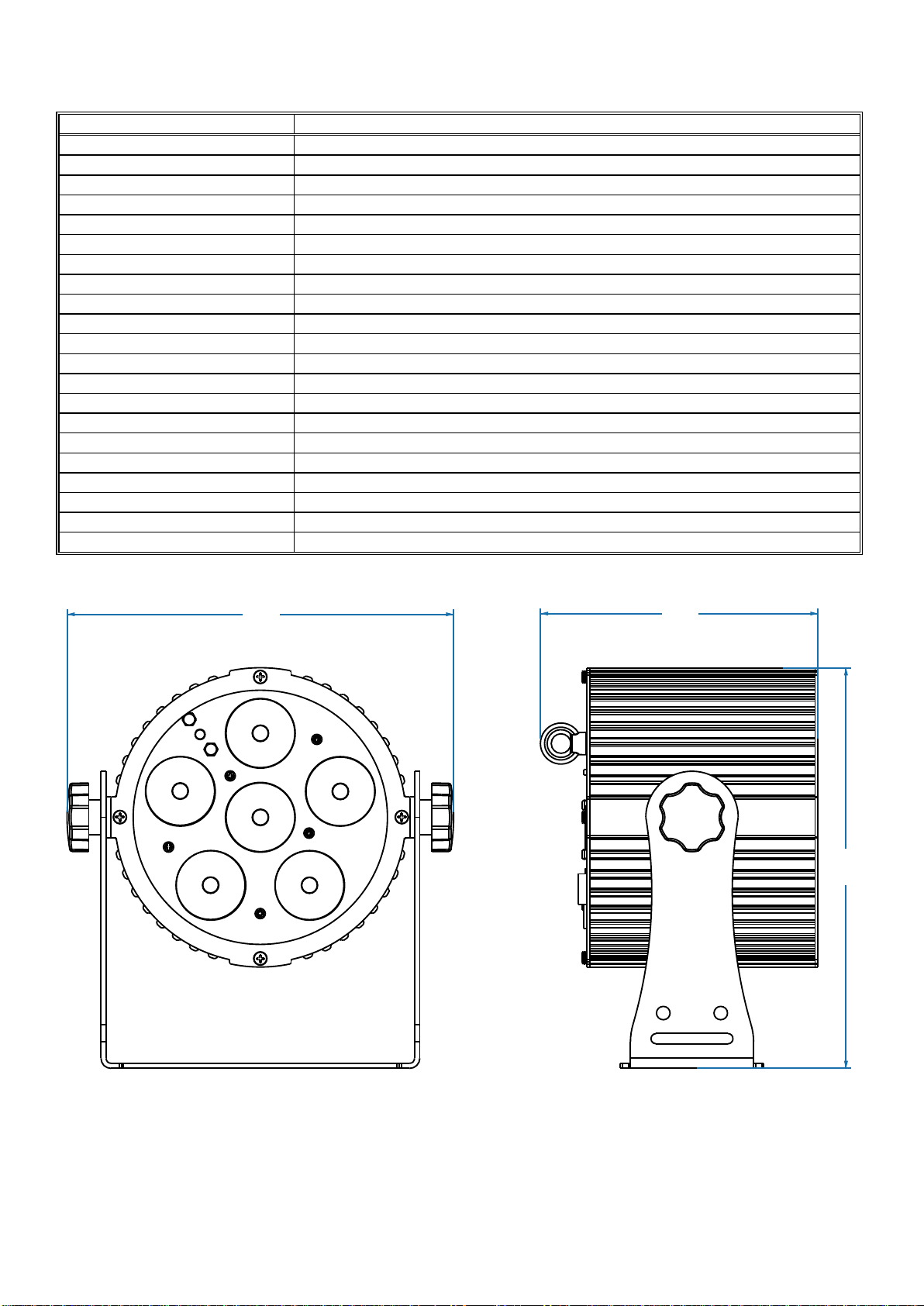

Abmessungen:
189 x 135 x 195mm
Gewicht:
1,6 kg
Weitere Eigenschaften:
multifunktionaler Montagebügel, IR Empfänger
189 mm
195 mm
135 mm

13
Teil 7: Umweltschutz:
An alle Einwohner der Europäischen Union:
Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät
nicht mit dem normalen Hausmüll.
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses
Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder
verwendeten Batterien) nicht als unsortierten Hausmüll. die Einheit oder verwendeten Batterien müssen von einer
spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches
Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.
WEEE-Reg.-Nr. Deutschland: DE 91898274
Teil 8: Gewährleistungsbedingungen:
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich
bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit
dem Kauf eines INVOLIGHT Produktes in Kraft:
Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten
vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine
Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. Geräte, die innerhalb der
Gewährleistungsperiode einen Defekt aufweisen, können zum Zweck der Reparatur oder des Austausches dem
autorisierten Verkäufer zurückgesandt werden. Bitte klären Sie im Falle einer erforderlichen Reparatur oder eines
Austausches den genauen Ablauf für den Rückversand mit dem Verkäufer. Gegebenenfalls schauen Sie in den
allgemeinen Geschäftsbedingungen (AGB) des Verkäufers, um Informationen über Gewährleistungsabwicklungen
zu erhalten. Verschleißteile werden von der Gewährleistung nur berücksichtigt, wenn diese bereits bei
Auslieferung des Gerätes einen Defekt aufweisen. Der Gewährleistungsanspruch besteht nicht, wenn das Gerät
selbstverschuldet zerstört wurde (z.B. Sturz oder Überspannung). Auch mechanische Defekte wie abgebrochene
Schalter oder Gehäuseteile sind vom Gewährleistungsanspruch ausgeschlossen. Für alle Servicebzw.
Reparaturleistungen kontaktieren Sie bitte den Fachhändler, bei dem das Gerät erworben wurde. Er wird Ihnen so
gut wie möglich weiterhelfen.
Stand: 01 / 2020 Technische und optische Änderungen im Rahmen der Produktverbesserung sind auch ohne
vorherige Ankündigung vorbehalten.
Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen.
Im Zweifelsfalle fragen Sie Ihren INVOLIGHT Fachhändler!
EG-Konformitätserklärung
Die von INVGROUP Germany GmbH vertriebenen Geräte entsprechen den grundlegenden Anforderungen und
weiteren relevanten Spezifikationen der Richtlinien EMC Direktive 2014/30/EU und LVD Direktive 2014/35/EU

14
SlimPAR612 PRO
Bestellnummer: A-000000-05944
www.involight.com

15
ENGLISH
Table of contents
Part 1: Warnings:......................................................................................................................16
1.1 Overview of the meaning of symbols and signal words:..................................................16
1.2 Safety instructions:..........................................................................................................17
1.3 Intended use:...................................................................................................................18
Part 2: Installation:....................................................................................................................18
Part 3: Functions and operations:.............................................................................................19
3.1 Operations:......................................................................................................................19
3.2 Operating modes and setting of the on-board menu: ......................................................20
3.3 Infrared remote control (included): ..................................................................................22
3.4 Assignment of the DMX channels in the overview:..........................................................23
3.5 Connections in "DMX" mode: ..........................................................................................24
3.6 Connections in "Master / Slave" mode: ...........................................................................24
3.7 Stand-alone operation:....................................................................................................25
Part 4. Troubleshooting:............................................................................................................25
Part 5: Maintenance:.................................................................................................................25
Part 6: Technical Data: .............................................................................................................26
Part 7: Environmental protection:..............................................................................................27
Part 8: Warranty conditions:......................................................................................................27
INVGROUP Germany GmbH
Otto-Hahn-Str. 3
21509 Glinde

16
We congratulate you on the purchase of an INVOLIGHT "SlimPAR612 PRO"! With this
device you are the owner of a high-quality and professional LED effect with the latest
technology. In order to make your „SlimPAR612 PRO" long lasting, please read these
instructions carefully before putting it into operation. If you have any questions, please
contact your local INVOLIGHT dealer. Have fun with your INVOLIGHT product!
Part 1: Warnings:
1.1 Overview of the meaning of symbols and signal words:
DANGER!
A combination of this signal word and a symbol indicates an imminently hazardous situation that leads
to death or serious injury if not avoided.
WARNING!
A combination of this signal word and a symbol indicates an imminently hazardous situation that can
lead to death or serious injury if not avoided.
CAUTION!
A combination of this signal word and a symbol indicates an imminently hazardous situation, which
can lead to minor injuries if not avoided.
NOTE!
A combination of this signal word and a symbol indicates a directly dangerous situation, which can
lead to material and environmental damage if not avoided.
Warning of a hazard.
.
Warning of dangerous voltage.
Earth before use.
General prohibition sign.
Disconnect the mains plug before opening.

17
1.2 Safety instructions:
This information sheet contains important information on the safe operation of the device. Ensure that this
information is available to all persons using this device.
The rating plate is located on the underside of the product.
Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future
reference. Please follow all instructions in this manual.
DANGER!
Electric shock due to improper mains connection.
This product corresponds to the protection class I in its design and may only be operated at a socket with
protective contact. Use only the supplied power cord to connect. Do not modify the power cord or plug, and
check the insulation of the cable regularly for damage. Failure to do so may result in electric shock, fire or life.
In case of uncertainties, contact an authorized electrician.
DANGER!
Electric shock due to high voltages inside the device.
The device contains components that are subject to a high electrical voltage. Do not modify or disassemble the
unit. There are no user-serviceable components inside the device. Failure to do so may result in electric shock,
fire or life.
NOTE!
Disconnection from the mains.
The mains plug is the main disconnect element. Unplug the power cord from the power source. Make sure that
the power outlet is close to the unit and is easily accessible.
WARNING!
Operating conditions.
To avoid damage, do not expose the unit to liquids or moisture. If there is a suspicion that liquid may have
penetrated into the device, the device must be immediately disconnected from the mains. This also applies if
the unit is exposed to high humidity. Even if the device still seems to work, it must be checked by an expert
whether the liquid penetration may have been impaired. Reduced insulation can cause fatal electric shocks.
Avoid direct sunlight, strong dirt and strong vibrations.
WARNING!
Eye injuries due to high light intensity.
Never look directly into the light source. A direct view into the beam can lead to retinal burns and must be
avoided at all circumstances.
WARNING!
Risk of epileptic seizure
Avoid long periods of continuous flashing and, in particular, flash frequencies between 10 and 20 flashes /
second, as epileptic seizures can be triggered in susceptible individuals (especially for epileptics)
NOTE!
Risk of fire.
Never cover the unit or the ventilation slots. Do not mount the unit directly next to a heat source. Keep the
device away from the fire and heat.

18
1.3 Intended use:
This device is a spotlight that can be used to create lighting effects. This device is for professional applications
only, for example on stages, discos, theaters, etc. and is not suitable for room lighting in houses. This product is
approved for use only at 100-240 VAC / 50-60 Hz AC and is designed for indoor use only. When choosing the
place of installation, make sure that the device is not exposed to excessive heat, moisture and dust. Make sure
that there are no cables around. You endanger your own and the safety of others! The ambient temperature must
be between -5 ° C and + 45 ° C. Keep the device away from direct sunlight and radiators. Do not operate the
device until you have familiarized yourself with its functions. Do not allow the device to be operated by persons
who are unfamiliar with the device. Please note that unauthorized modifications to the device are prohibited for
safety reasons. Using the unit differently than described in this manual may damage the product and void the
warranty. In addition, any other use with hazards can cause short circuit, fire, electric shock, crashes, etc.
Part 2: Installation:
Unpack the device and carefully check for damage before using it. Place the unit in a suitable place or hang it on a
suitable crossbar. For suspended installation, the device must be secured with an approved safety cable. In
addition, the mounting bracket must be screwed with the enclosed screws and tightened! Then connect the device
to the power supply and, if necessary, connect a DMX cable and connect it to other devices or to a DMX controller.
More about DMX or Master / Slave operation you can find in Part 3
During installation, the provisions of the BGV C1 (formerly VBG 70) and DIN 15560 must be observed!
Authorized specialists may only carry out the installation!
IMPORTANT! Overhead mounting requires a high degree of experience. This includes knowledge of the load-
bearing capacity, the installation material used and the safety inspections of the material and the projector used,
but the required experience is not limited to this alone. Under no circumstances should you try to perform the
installation yourself if you do not have the appropriate qualification. Instead, commission a professional installer.
Incorrect installation may result in personal injury and / or damage to property.
NOTE!
Use of tripods.
When the unit is mounted on a tripod, be sure that the weight of the unit does not exceed the permissible
carrying capacity of the tripod.
NOTE!
Please note that this device should not be connected to a dimmer.

19
Part 3: Functions and operations:
3.1 Operations:
Pic.1 Backside
1. DMX-IN: 3-pin male XLR jack for connecting a DMX controller (for example DMX mixer).
2. DMX-OUT: 3-pin female XLR socket for routing the DMX control signal.
3. POWERCON- Compatible mains input.
4. POWERCON- Compatible mains input.
5. LED-DISPLAY - Displays the operating mode and the value of individual functions.
6. SICHERUNGSHALTER - Fuse holder for F1A 250V fuse.
The assignment of the connection leads is as follows:
Line
Pin
International
Brown
Outer conductor
L
Blue
Neutral conductor
N
Yellow/Green
Protector
The protective conductor must be connected!
The device has 4 operating modes (static colours, automatic program sequences, music-controlled program
sequences and DMX). You can set and influence the various operating modes via the on-board menu. In DMX
mode, the functions are controlled on 11, 6, 5, 3 or 2 channels. The delivery includes an IR remote control. The
functions that can be called up can be found in the instructions for the remote control.
1.
2.
6.
5.
3.
4.
