Kallista P72025 User manual

Installation Guide
Undercounter Lavatories
P72025, P72026, P72027,
P72028, P72029, P72033,
P72040
Français, page “Français-1”
Español, página “Español-1”
116108-2-B

Thank You For Choosing Kallista
Thank you for choosing Kallista. Please take a few minutes to review
this manual before you start installation. If you encounter any
installation or performance problems, please don’t hesitate to contact
us from within the USA or Canada at 1-888-4-KALLISTA
(1-888-452-5547).

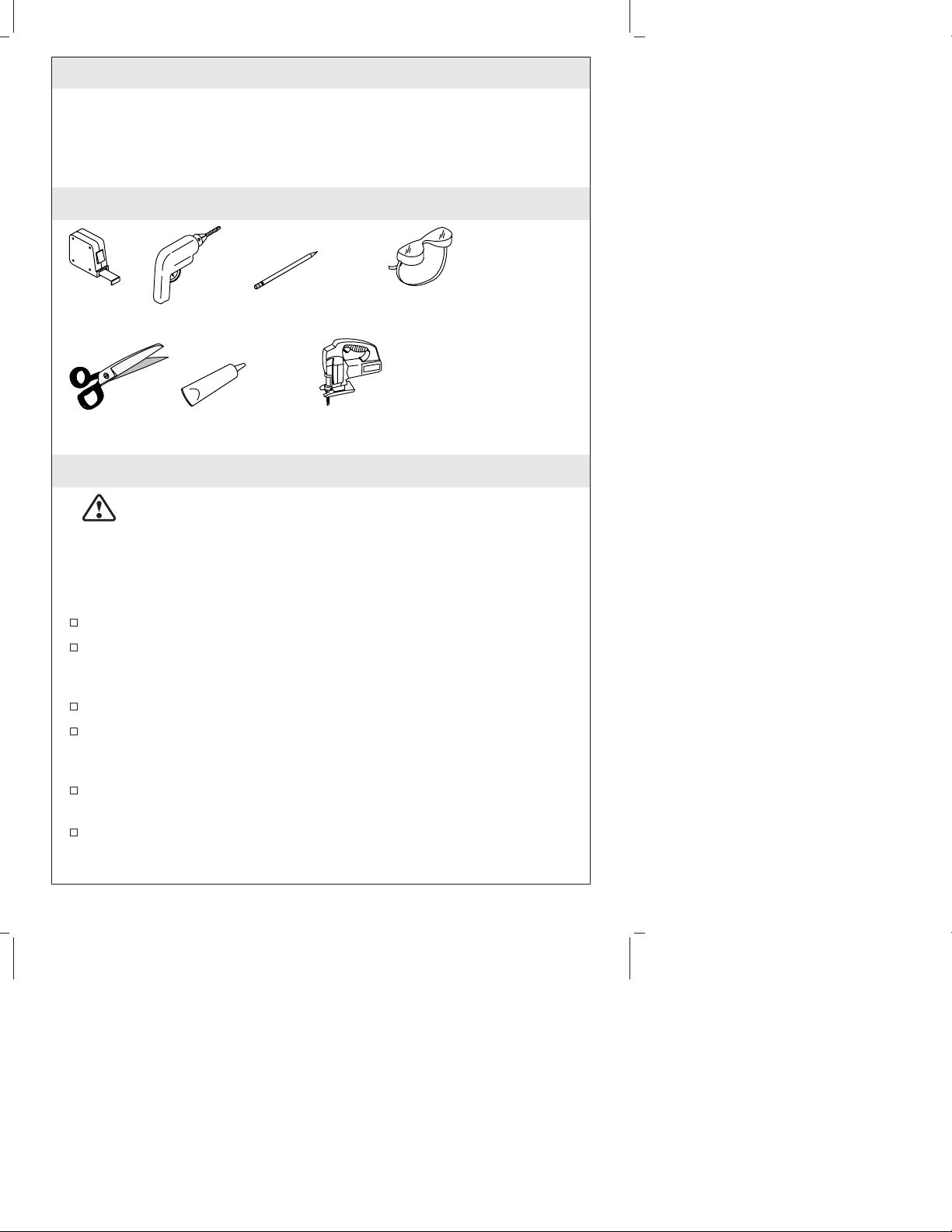

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage.
Handle with care. Product can break, chip or cause injury if
handled carelessly. Get help lifting the lavatory.
NOTE: You may require different, more specialized tools to install
this lavatory to countertop materials other than wood or wood
composites.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the existing drain and supply tubing. Replace if necessary.
Use the template supplied with the lavatory. For replacement
installations, make sure the existing cutout is the same size or
smaller than needed for the new lavatory.
Undercounter lavatories should be installed by experienced
installers.
Do not use adhesives or adhesive sealants with this product.
Pencil
Scissors
Drill
Plus:
• Rags or Paper Toweling
Tape
Measure
Safety
Glasses
Jigsaw
Sealant
116108-2-B 2 Kallista

Before You Begin (cont.)
Install the lavatory so future removal from underneath the
countertop is possible. This will avoid countertop damage.
Kallista reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Cut along the inside of the cutting line of the template where
indicated for the countertop opening.
Position the template on the countertop to ensure clearance
between the lavatory, faucet, and backsplash.
Verify cabinet clearance beneath the countertop.
Trace around the template on the countertop with a pencil.
Mark the faucet hole centerline on the countertop.
Kallista 3 116108-2-B

2. Install the Undercounter Lavatory
Cut out the opening by carefully following the pencil line traced
from the template.
NOTE: The screws and anchors provided should be used on
countertops with a minimum 1″(2.5 cm) thickness. For thinner
countertops, use appropriate anchors and fasteners (not provided).
Do not use the anchors provided when installing the lavatory to a
countertop or console table where anchors are already present.
For Wood Countertops
Mark and pre-drill the wood screw holes at the locations shown
on the template.
Waterproof any exposed areas of wood.
For Marble/Stone Countertops
Position the countertop upside down on foam padding to protect
the surface. Mark and drill 3/8″holes 5/8″(1.6 cm) deep at the
locations shown on the template.
Use a setting tool and hammer to secure the anchors.
For All Installations
If the countertop has not been installed, install it at this time.
Drill the faucet holes according to the faucet installation
instructions.
Marble
Setting Tool
Anchor
Clamp
Anchor Screw
Wood Screw
Apply sealant.
Foam Padding
116108-2-B 4 Kallista

Install the Undercounter Lavatory (cont.)
Install the faucet and drain according to the manufacturer’s
instructions.
NOTE: Do not use adhesives or adhesive sealants.
Apply a continuous bead of quality sealant to the top surface of
the lavatory rim where it will contact the countertop.
For Marble/Stone Countertops: Install the lavatory to the
countertop with the clamps and anchor screws provided.
For Wood Countertops: Install the lavatory to the countertop
with the clamps and wood screws provided.
For Other Countertop Materials: Refer to the countertop
manufacturer’s instructions for recommended fasteners.
IMPORTANT! Risk of product damage. Overtightening the nuts
may cause irreparable damage to the lavatory.
Position the lavatory squarely under the cutout before tightening
the clamps. Draw the lavatory rim up against the countertop until
it is snug. Do not overtighten.
Immediately wipe away any excess sealant and fill any voids as
needed.
Allow the sealant to set for 30 minutes before proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Kallista 5 116108-2-B

Guide d’installation
Lavabos sous comptoir
Outils et matériels
Merci d’avoir choisi Kallista
Nous apprécions votre engagement envers la qualité Kallista. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi Kallista.
Avant de commencer
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution.
Le produit peut se casser, se fendre ou blesser quelqu’un si il
est manipulé sans précaution. Demander de l’aide pour
soulever le lavabo.
REMARQUE : Des outils plus spécialisés peuvent être nécessaires
pour installer le lavabo sur des matériaux de comptoirs autres que
ceux en bois ou en bois composites.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Crayon
à papier
Ciseaux
Perceuse
Plus:
• Chiffons et papier
essuie-tout
Mètre
ruban
Lunettes de
protection
Mastic
d'étanchéité Scie
sauteuse
Kallista Français-1 116108-2-B

Avant de commencer (cont.)
Inspecter le drain existant et la tuyauterie d’alimentation.
Remplacer si nécessaire.
Utiliser le gabarit de découpe fourni avec le lavabo. Pour des
installations de remplacement, s’assurer que la découpe existante
soit de la même taille ou plus petite que celle requise pour le
nouveau lavabo.
Les lavabos sous comptoir devraient être installés par des
installateurs qualifiés.
Ne pas utiliser pas de matériaux d’étanchéité ou adhésifs avec ce
produit.
Installer le lavabo de façon à ce qu’un démontage futur
d’en-dessous du comptoir soit possible. Ceci évitera
d’endommager le comptoir.
Kallista se réserve le droit d’apporter des modifications sur le
design des produits sans avis préalables, comme spécifié dans le
catalogue des prix.
1. Préparation
Installer les alimentations d’eau et tuyauterie du drain selon
l’information du plan de raccordement.
Découper le long de la ligne intérieure de découpe du gabarit à
l’indication d’ouverture du comptoir.
Positionner le gabarit sur le comptoir de façon à assurer un
dégagement entre le lavabo, le robinet et le dosseret.
Vérifier l’espace requis pour le meuble sous le comptoir.
Tracer au crayon le gabarit sur le comptoir.
Marquer l’axe central de l’orifice du robinet sur le comptoir.
Kallista Français-2 116108-2-B

2. Installer le lavabo sous comptoir
Découper l’ouverture en suivant soigneusement la ligne tracée au
crayon du gabarit.
REMARQUE : Les vis et ancrages fournis doivent être employés sur
des comptoirs d’une épaisseur minimale de 1″(2,5 cm). Pour des
comptoirs plus minces, utiliser des dispositifs d’ancrage et de
fixation appropriés (non fournis). Ne pas utiliser les ancrages
fournis lors de l’installation du lavabo sur un comptoir ou table de
console où les ancrages sont déjà présents.
Pour des comptoirs en bois
Marquer et percer les trous pilotes des vis à bois aux
emplacements illustrés sur le gabarit.
Imperméabiliser toutes surfaces exposées du bois.
Pour les comptoirs en marbre/pierre
Positionner le comptoir à l’envers sur une surface coussinée pour
en protéger la surface. Marquer et percer orifices de 3/8″,de5/8″
(1,6 cm) de profondeur aux emplacements indiqués dans le
gabarit.
Utiliser un outil pour la pose et marteler les ancrages.
Pour toutes les installations
Installer le comptoir à ce stade, si cela n’a pas déjà été fait.
Percer les orifices du robinet selon les instructions d’installation.

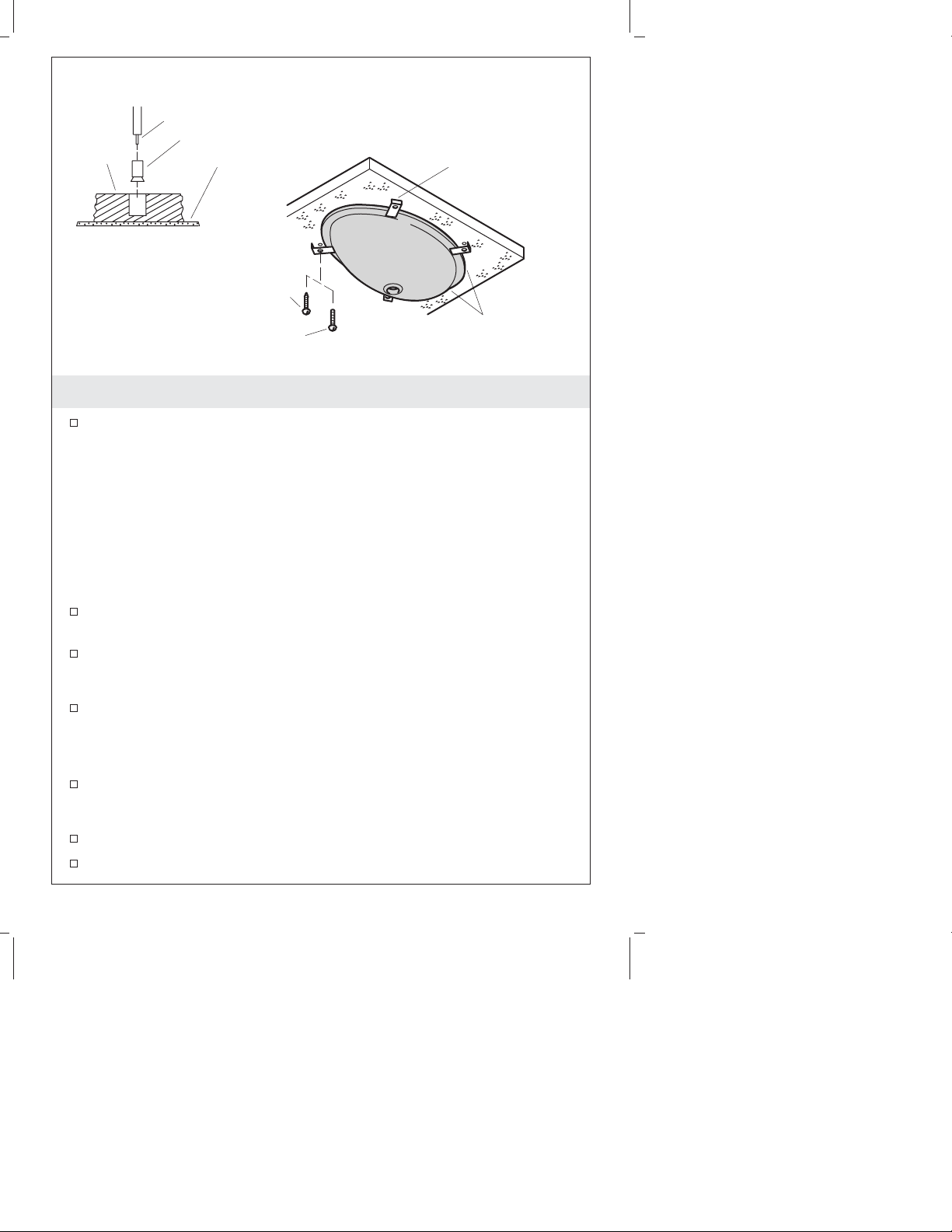

Marbre
Outil de pose
Ancrage
Pince
Vis d'ancrage
Vis à bois
Appliquer du
joint d'étanchéité.
Coussinet
de mousse
116108-2-B Français-3 Kallista

Installer le lavabo sous comptoir (cont.)
Installer le robinet et le drain conformément aux instructions du
fabricant.
REMARQUE : Ne pas utiliser des adhésifs ou des joints adhésifs.
Appliquer un boudin continu de mastic de qualité sur la surface
supérieure du rebord de lavabo au point de contact avec le
comptoir.
Pour les comptoirs en marbre/pierre: Installer le lavabo sur le
comptoir avec les pinces et les vis d’ancrage fournies.
Pour des comptoirs en bois: Installer le lavabo sur le comptoir
avec les pinces et les vis à bois fournies.
Pour les autres matériaux de comptoir: Se référer aux
instructions du fabricant du comptoir pour les fixations
recommandées.
IMPORTANT ! Risque d’endommagement du produit. Le serrage
excessif des écrous peut endommager de manière irréparable le
lavabo.
Positionner le lavabo de manière nivelée sous l’ouverture avant
de serrer les attaches. Rapprocher le rebord de lavabo contre le
comptoir jusqu’à l’ajustage. Ne pas trop serrer.
Essuyer immédiatement tout excès de matériau d’étanchéité et
combler tout vide au besoin.
Laisser sécher le mastic pendant au moins 30 minutes avant de
continuer.
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
Kallista Français-4 116108-2-B

Guía de instalación
Lavabos de instalación bajo cubierta

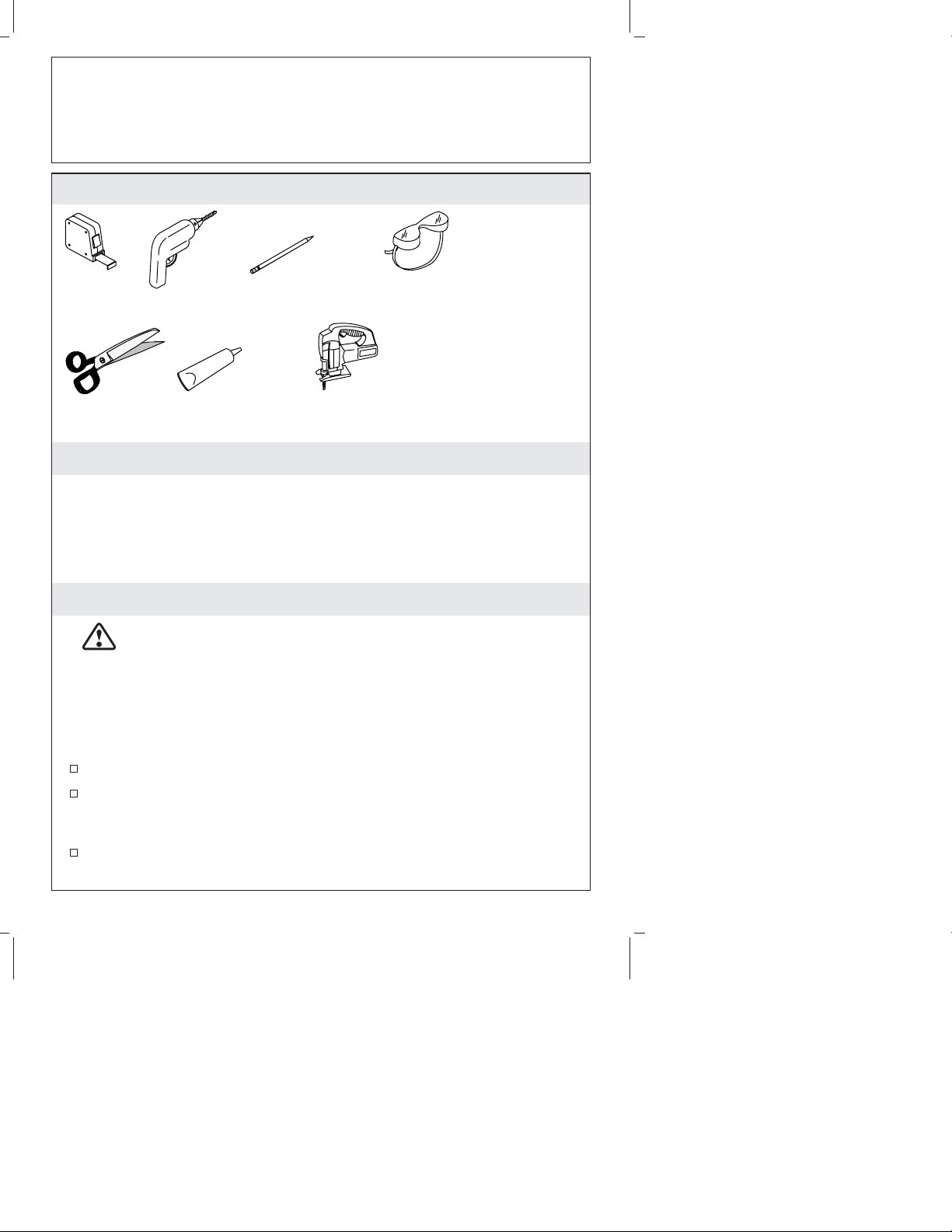

Herramientas y materiales
Gracias por elegir los productos de Kallista
Le agradecemos que haya elegido la calidad de Kallista. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos desde los Estados Unidos o Canadá al 1-888-4-KALLISTA
(1-888-452-5547).
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. El producto
puede romperse, despostillarse o causar lesiones si no se
maneja con cuidado. Pida ayuda para levantar el lavabo.
NOTA: Es posible que requiera herramientas diferentes o más
especializadas para instalar el lavabo en materiales de cubierta
distintos a la madera o compuestos de madera.
Cumpla con todos los códigos locales de plomería y construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.
Examine las tuberías existentes de suministro y de desagüe.
Reemplace de ser necesario.
Lápiz
Tijeras
Taladro
Más:
• Trapos o toallas de papel
Cinta para
medir
Lentes de
seguridad
Sellador Sierra caladora
eléctrica
Kallista Español-1 116108-2-B

Antes de comenzar (cont.)
Utilice la plantilla incluida con el lavabo. Si va a reemplazar el
lavabo, verifique que la abertura existente sea de igual o menor
tamaño que la necesaria para el nuevo lavabo.
Los lavabos de instalación bajo cubierta deben ser instalados por
instaladores con experiencia.
No utilice adhesivos ni selladores adhesivos con este producto.
Instale el lavabo de manera que en el futuro sea posible
desmontar por debajo de la cubierta. Esto evitará que se
produzcan daños en la cubierta.
Kallista se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1. Preparación
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación.
Corte por el interior de línea de corte de la plantilla donde se
indica para la abertura de la cubierta.
Coloque la plantilla sobre la cubierta para asegurarse de que haya
suficiente espacio entre el lavabo, la grifería y el protector contra
salpicaduras.
Verifique el espacio existente para el gabinete debajo de la
cubierta.
Trace el contorno de la plantilla sobre la cubierta con un lápiz.
Marque en la cubierta la línea central del orificio para la grifería.
Kallista Español-2 116108-2-B

2. Instale el lavabo de instalación bajo cubierta
Corte la abertura con cuidado siguiendo la línea trazada de la
plantilla.
NOTA: Los tornillos y anclajes provistos deben emplearse en
cubiertas con un espesor mínimo de 1″(2,5 cm). Para cubiertas más
delgadas, utilice anclajes y herrajes adecuados (no provistos). No
utilice los anclajes provistos si instala el lavabo en una cubierta o
mesa consola que ya tenga anclajes.
Para cubiertas de madera
Marque y taladre los orificios de los tornillos para madera, en los
sitios designados en la plantilla.
Impermeabilice todas las áreas expuestas de la madera.
Para cubiertas de mármol/piedra
Coloque la cubierta boca abajo sobre material protector de
espuma para proteger la superficie. Marque y taladre orificios de
3/8″con una profundidad de 5/8″(1,6 cm) en los sitios
designados en la plantilla.
Utilice una herramienta de fijación y un martillo para fijar los
anclajes.
Para todas las instalaciones
Si no se ha instalado la cubierta, instálela en este momento.
Mármol
Herramienta de fijación
Anclaje
Grapa
Tornillo de anclaje
Tornillo para madera
Aplique sellador.
Material protector
de espuma
116108-2-B Español-3 Kallista

Instale el lavabo de instalación bajo cubierta (cont.)
Taladre los orificios para la grifería según las instrucciones del
fabricante de la grifería.
Instale la grifería y el desagüe según las instrucciones del
fabricante.
NOTA: No utilice adhesivos ni selladores adhesivos.
Aplique una tira continua de sellador de alta calidad en la
superficie superior del borde del lavabo donde hará contacto con
la cubierta.
Para cubiertas de mármol/piedra: Instale el lavabo en la cubierta
utilizando las grapas y tornillos de anclaje provistos.
Para cubiertas de madera: Instale el lavabo en la cubierta
utilizando las grapas y tornillos para madera provistos.
Para cubiertas de otro material: Consulte las instrucciones del
fabricante de la cubierta para los herrajes recomendados.
¡IMPORTANTE! Riesgo de daños al producto. Si se aprietan
demasiado las tuercas se pueden causar daños irreparables en el
lavabo.
Coloque el lavabo bien encuadrado debajo de la abertura antes de
fijar las grapas. Empuje el borde del lavabo hacia arriba contra la
cubierta hasta que quede bien ajustado. No apriete demasiado.
Limpie inmediatamente el exceso de sellador y rellene los
espacios vacíos según sea necesario.
Antes de continuar, deje que el sellador se seque por 30 minutos.
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Limpie con un limpiador no abrasivo.
Kallista Español-4 116108-2-B

116108-2-B

116108-2-B

USA/Canada: 1-888-4-KALLISTA
Fax: [phone]
kallista.com
©2008 KALLISTA
116108-2-B
