Klarstein Big Spender User manual

10031955 10031956
Big Spender
Bierzapfanlage
Beer Dispenser
Dispensador de cerveza
Tireuse à bière
Spillatore per birra

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
INHALTSVERZEICHNIS
Inhaltsverzeichnis 3
Technische Daten 3
Sicherheitshinweise4
Geräteteile6
Standort und geeignete Fässer8
Zusammenbau9
Installation des CO2-Reglers10
Koppler mit Fass verbinden13
Bedienung14
Reinigung und Pege15
Hinweise zur Entsorgung16
TECHNISCHE DATEN
Artikelnummer 10031955, 10031956
Stromversorgung 220-240 V ~ 50-60 Hz
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
643/2009/EG (ErP)
1060/2010/EU (ErP)

4
DE
SICHERHEITSHINWEISE
• Benutzen Sie das Gerät nur für den genannten Zweck und halten sie sich genau an
die Angaben in der Bedienungsanleitung.
• Bevor Sie das Gerät benutzen, müssen alle Teile genau wie in der Anleitung
beschrieben installiert werden. Halten Sie sich genau an die Installationsanleitung.
• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie
das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Schließen Sie das Gerät nur an geerdete Steckdosen an. Wenn Sie sich nicht sicher
sind, ob Ihre Anschlüsse den Anforderungen genügen, ziehen Sie einen Elektriker
oder Ihren Stromanbieter zu Rate.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn
beim Abziehen mit der Hand fest.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Schließen Sie das Gerät nicht an Verlängerungskabel, externe Zeitschaltuhren oder
ferngesteuerte Steckdosen an.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät zusammenbauen,
pegen oder reinigen.
• Lassen Sie Reparaturen nur von qualizierten Fachkräften durchführen. Lassen
Sie das Gerät überprüfen, ob es in irgendeiner Weise beschädigt ist oder ob das
Netzkabel oder der Stecker beschädigt sind.
• Kinder könnten sich an den Verpackungsmaterialien und Altgeräten verletzen!
Achten Sie bei der Entsorgung des Altgeräts darauf, dass Sie das Netzkabel
abschneiden und Verriegelungen unbrauchbar machen.
• Bauen Sie das Gerät nicht in ein geschlossenes Gehäuse ein. Das Gerät muss frei
stehen.
• Benutzen Sie das Gerät nicht in der Nähe brennbarer oder explosiver Substanzen.
• Modizieren Sie die Bedienelemente nicht.
• Benutzen Sie das Gerät nicht ,wenn Teile fehlen oder kaputt sind.
• Benutzen Sie dieses Gerät nicht für kommerzielle Zwecke.
• Dieses Gerät darf nur in Innenräumen verwendet werden. Benutzen Sie es nicht im
Freien.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen und benutzen Sie das
Gerät in Anwesenheit von Kindern nur unter Aufsicht.
• Die Tür am Gerät muss während des Betriebes geschlossen sein. Lassen Sie die Tür
vor allem dann geschlossen, wenn sich Kinder in der Nähe aufhalten.
• Lassen Sie das Netzkabel nicht über Teppiche oder hitzeisolierende Flächen
verlaufen. Decken Sie das Kabel nicht ab. Verlegen Sie das Kabel so, dass es nicht
im Weg liegt und tauchen sie es nicht in Wasser. Verwenden Sie das Gerät nicht mit
beschädigtem Netzkabel.
• Rollen Sie das Gerät nicht über Teppiche, wenn sich ein Fass darin bendet.
• Kinder dürfen das Gerät nicht benutzen.
• Neigen Sie das Gerät beim Transport nicht mehr als 45°.

5
DE
Besondere Hinweise
• Achten Sie bei der Positionierung des Gerätes darauf, dass das Netzkabel nicht
eingeklemmt oder beschädigt ist.
• Achten Sie darauf, dass sich keine Mehrfachsteckdosen oder Netzteile auf der
Rückseite des Geräts be nden.
Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die
folgenden Anweisungen:
• Ein längeres Öffnen der Tür des Gerätes kann zu einem deutlichen
Temperaturanstieg in den Fächern des Gerätes führen.
• Reinigen Sie regelmäßig Ober ächen, die mit Lebensmitteln in Berührung kommen
können.
WARNUNG
Achten Sie bei Gebrauch, Wartung und Entsorgung des Gerätes auf
das linke Symbol, das sich auf der Rückseite oder am Kompressor des
Gerätes be ndet. Dieses Symbol warnt vor möglichen Bränden. In den
Kältemittelleitungen und im Kompressor be nden sich brennbare Stoffe.
Halten Sie das Gerät bei Gebrauch, Wartung und Entsorgung von
Feuerquellen fern.
Wichtige Hinweise zu CO2-Zylindern
• CO2-Zylinder enthalten Druckgas, das gefährlich sein kann, wenn es nicht richtig
gehandhabt wird. Lesen Sie sich die Vorgangsweisen für die Installation der CO2-
Zylinder vor der Installation gut durch.
WARNUNG
Verletzungsgefahr! Verbinden Sie den CO2-Zylinder immer mit einem
Regler! Andernfalls kann es zu einer Explosion kommen, die zu einem
möglichen Tod oder einer Verletzung führt, wenn das Zylinderventil
geöffnet wird.
• Verbinden Sie den CO2-Zylinder nie direkt mit dem Bierfass, sondern immer zuerst
mit einem Regler.
• Beachten Sie beim Auswechseln von CO2-Zylindern die genaue Vorgehensweise.
• Lassen Sie einen CO2-Zylinder nicht fallen und werfen Sie ihn nicht.
• Halten Sie CO2-Zylinder immer von Hitze fern. Bewahren Sie zusätzliche Zylinder
an einem kühlen Ort auf. Lagern Sie diese in einer aufrechten Position und
befestigen Sie diese.
• Falls ein Leck auftritt, lüften und verlassen Sie sofort den Raum.
• Es gibt zwei Sicherheitsvorrichtungen im Drucksystem in Form eines Ventils. Eine
Sicherheitsvorrichtung befindet sich auf dem CO2-Zylinder, die zweite auf dem
Regler.
• Versuchen Sie niemals, den CO2-Zylinder selbst nachzufüllen. Lassen Sie die
Zylinder in einem Ladengeschäft nachfüllen oder austauschen.

6
DE
GERÄTETEILE
1 Fass-Koppler 10 Schutzschiene
2Rückuss-Stopper 11 Tropfwannenaufsatz
3 Gummidichtung 12 Tropfwanne
4 CO2 Rückuss-Stopper 13 Gummifüße
5 Zapfturmdichtung 14 Zylinder-Basisplatte
6 Zapfturn mit Zubehör 15 Metallscheiben
7 Doppelter Messregler 16 Rollen mit Bremse
8Hochdruckdichtung 17 Rollen ohne Bremse
9CO2-Zylinder (nicht im
Lieferumfang enthalten)
18 Band für den CO2-Tank

7
DE
19 Luftschlauch-Flügelmutter 23 Schlüssel für den Messregler
20 Luftschlauch 24 Obere Zapfturm-Abdeckung
21 Luftschlauchdichtung 25 Zusatz-Dichtungen
22 Bierhahn-Schlüssel
Dichtungen und O-Ringe
Sie werden feststellen, dass die meisten O-Ringe und Unterlegscheiben bereits an
Ihrer Zapfanlage befestigt sind. Die Zapfanlage enthält jedoch einen zusätzlichen
Dichtungssatz mit Unterlegscheiben und O-Ringen, für zukünftigen Ersatz und Wartung.
Richten Sie sich beim Ersetzen der Dichtungen nach dem folgenden Diagramm:
Koppler-Unterseite
(äußere Dichtung)
Koppler-Unterseite
(mittlerer O-Ring)
Koppler-Unterseite
(innere Dichtung)
Koppler & CO2-Tank
(Dichtungen #3 & #8)
CO2-Dichtung
(Rückuss-Stopper #4)
CO2 Tank-Band
(Gummiband #18)
Luftleitung
(Regler-Dichtung #21)
Luftleitung
(Koppler-Dichtung #19)
Zapfturm
(XXL-Dichtung #5)

8
DE
STANDORT UND GEEIGNETE FÄSSER
Hinweise zum Standort
• Um sicherzustellen, dass das Gerät mit maximaler Efzienz arbeitet, lassen Sie um
das Gerät herum genug Platz, damit die Luft ausreichend zirkulieren kann.
• Stellen Sie das Gerät an einem möglichst kühlen Ort auf, an dem es nicht in
direktem Sonnenlicht steht und an dem es weit entfernt von Wärmequellen, wie
Öfen oder Heizungen ist.
• Das Gerät ist nur für den betrieb in Innenräumen geeignet. Benutzen Sie das Gerät
nicht im Freien.
• Das Gerät muss frei stehen und darf nicht in Schränke oder Gehäuse eingebaut
werden.

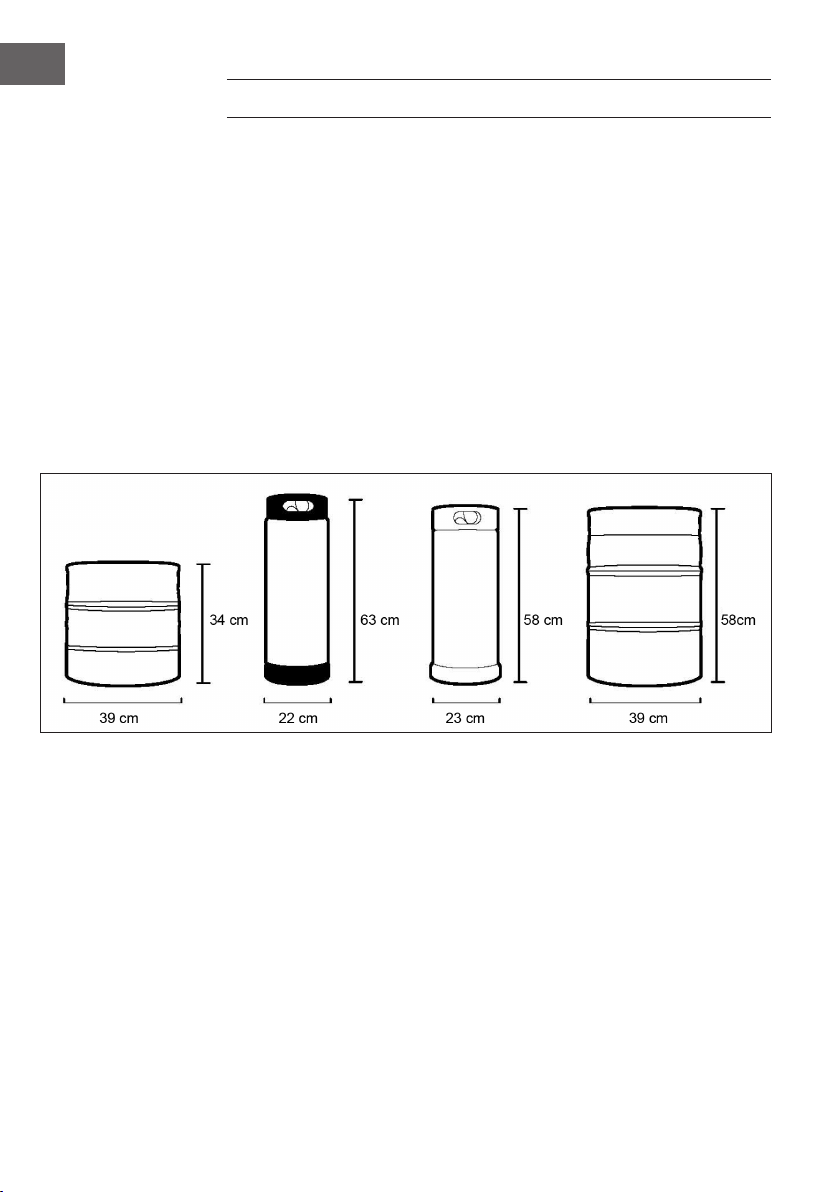

Kompatible Bierfässer
Die folgenden Bierfässer sind mit dem Gerät kompatibel:

9
DE
ZUSAMMENBAU
Lesen Sie sich die Anleitung für den Zusammenbau sorgfältig durch. Wenn Sie unsicher
sind, lassen Sie das Gerät von einem qualizierten Fachmann zusammenbauen.
WICHTIG: Lassen Sie das Gerät vor dem Anschluss und Zusammenbau 8 Stunden
lang aufrecht stehen. Wenn das Gerät liegend Transport wurde braucht das Gerät
Zeit, damit sich das Kühlmittel verteilen wieder kann.

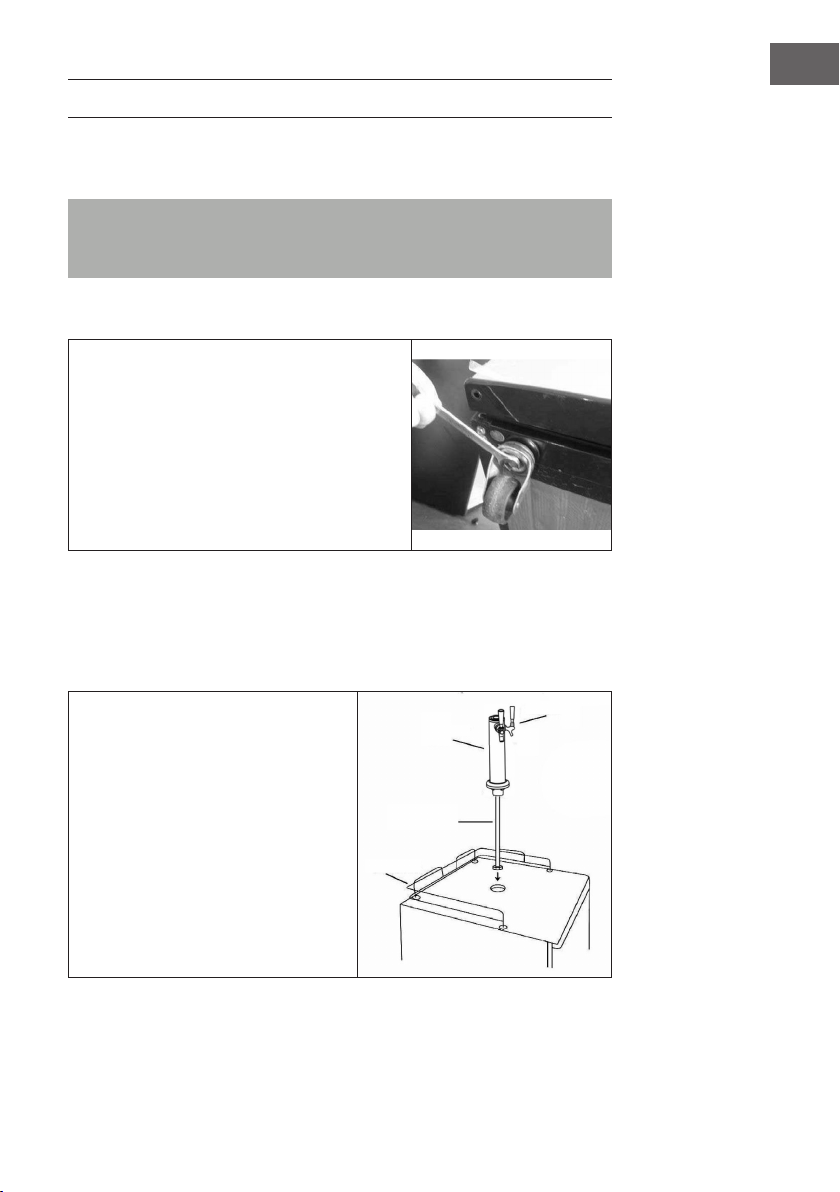

So installieren Sie die Rollen
1 Nehmen Sie alle Teile aus dem Gehäuse und
legen Sie es auf die Seite. Legen Sie eine Decke
darunter, damit es nicht zerkratzt.
2 Schieben Sie die Unterlegscheiben über die
Rollen und schieben Sie die Stifte in das Loch
an der Unterseite. Ziehen Sie jede Rolle im
Uhrzeigersinn mit einem Schlüssel (nicht im
Lieferumfang enthalten) an.
3 Wenn Sie alle Rollen angeschraubt haben,
stellen Sie das Gehäuse aufrecht hin.
HINWEIS: Zwei Rollen verfügen über eine Bremse, um zu verhindern, dass das
Gehäuse einfach wegrollt. Befestigen Sie diese beiden Rollen an der Vorderseite des
Gehäuses und die Rollen ohne Bremse an der Hinterseite.
So installieren Sie die Schutzschiene
1 Setzen Sie die Schutzschiene oben auf
das Gehäuse.
2 Richten Sie die Füße an den Löchern
oben auf dem Gehäuse aus.
3 Drücken Sie die Füße fest in die Löcher,
bis sie einrasten und die Schutzschiene
fest sitzt.
Griff
Zapfsäule
Bierkanal
Schutz-
schiene

10
DE
So installieren Sie die Zapfsäule
1 Setzen Sie die Zapfsäule oben auf die Anlage und leiten Sie den Bierkanal in das
Kühlgehäuse.
2 Richten Sie die Nasen an der Zapfsäule an den Löchern im Verschlussring aus und
stellen Sie die Zapfsäule aufrecht hin.
3 Drehen Sie die Zapfsäule 1/4 Umdrehung im Uhrzeigersinn, während Sie sie
gleichzeitig herunterdrücken, bis sie einrastet.
INSTALLATION DES CO2-REGLERS
Befolgen Sie die folgenden Schritte zur Installation des CO2-Reglers. Lesen Sie sich die
einzelnen Schritte der Anleitung sorgfältig durch, bevor Sie den Regler installieren.
HINWEIS: Falls bestimmte Dichtungen und O-Ring noch nicht installiert sind, halten
Sie sich an die Zuordnung in der Geräteteile-Übersicht. Der CO2-Zylinder wird leer
ausgeliefert, um Schäden und Unfälle beim Transport zu vermeiden. Bevor Sie ihn
benutzen, lassen Sie ihn im Baumarkt oder bei einem Fachhändler auffüllen.

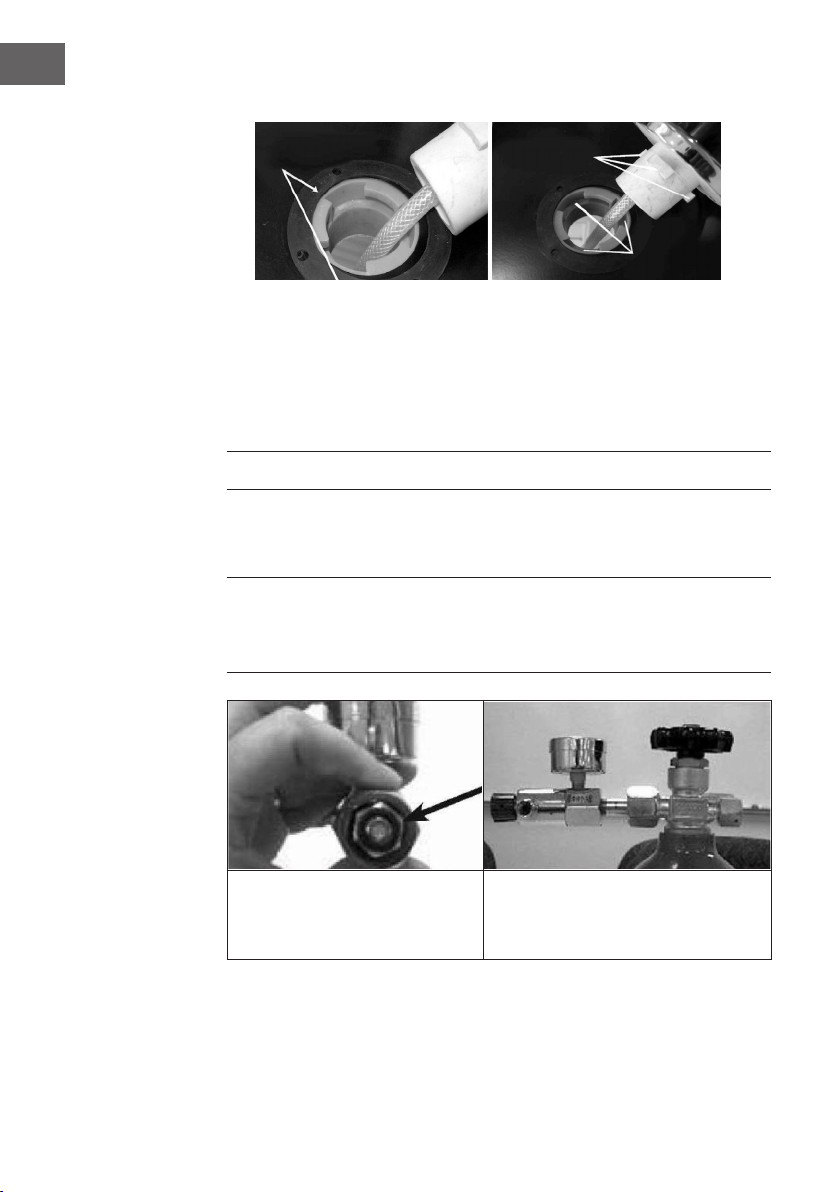

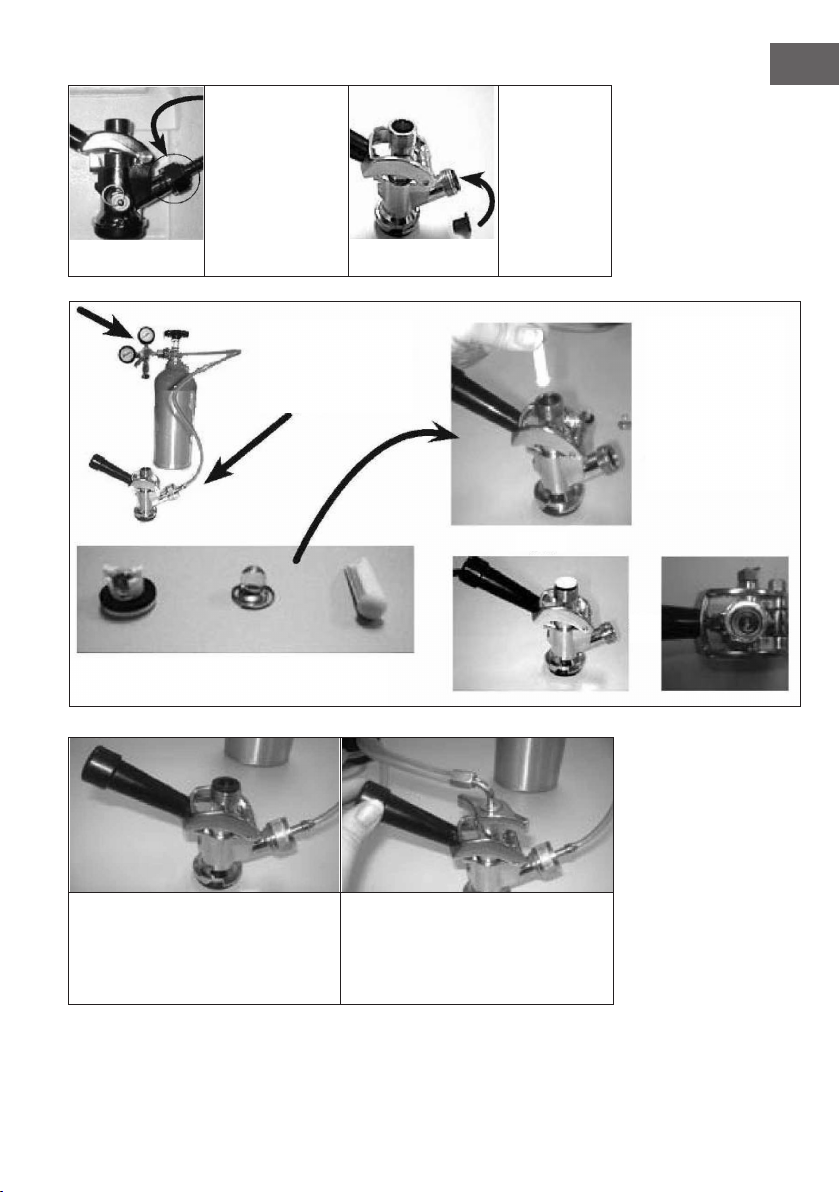

Schritt 1:
Installieren Sie die Hochdruckdichtung
am CO2-Regler, falls Sie noch nicht
installiert sein sollte.
Schritt 2:
Befestigen Sie den Regler am
Verbindungsstück des CO2-Tanks.

11
DE
Manche Modelle
werden mit einer
Schutzkappe
auf dem
Verbindungsstück
geliefert. Entfernen
Sie sie vom Koppler,
bevor Sie mit Schritt
3 Fortfahren.
Schritt 3:
Stecken Sie
den CO2
Rückuss-
Stopper in den
Koppler.
Schritt 6:
Nachdem Sie den Rückuss-Stopper
eingesetzt haben, setzen Sie die
Koppler-Dichtung oben auf den Kopper.
Schritt 7:
Nachdem der Zapfhahn am Kühlgehäuse
befestigt und der Bierkanal nach innen
geführt wurde, befestigen Sie die
Flügelmutter am Koppler.
Schritt 4:
Verbinden Sie den CO2-
Schlauch mit dem Koppler.
Schritt 5:
Wählen Sie eine der
drei Rückuss-Stopper
und setzen Sie ihn
in den Koppler ein.
Beim langen Stopper
(siehe Bild) muss das
runde Ende nach unten
zeigen.
Es gibt 3 verschiedene Rückuss-Stopper.
ODER
ODER

12
DE

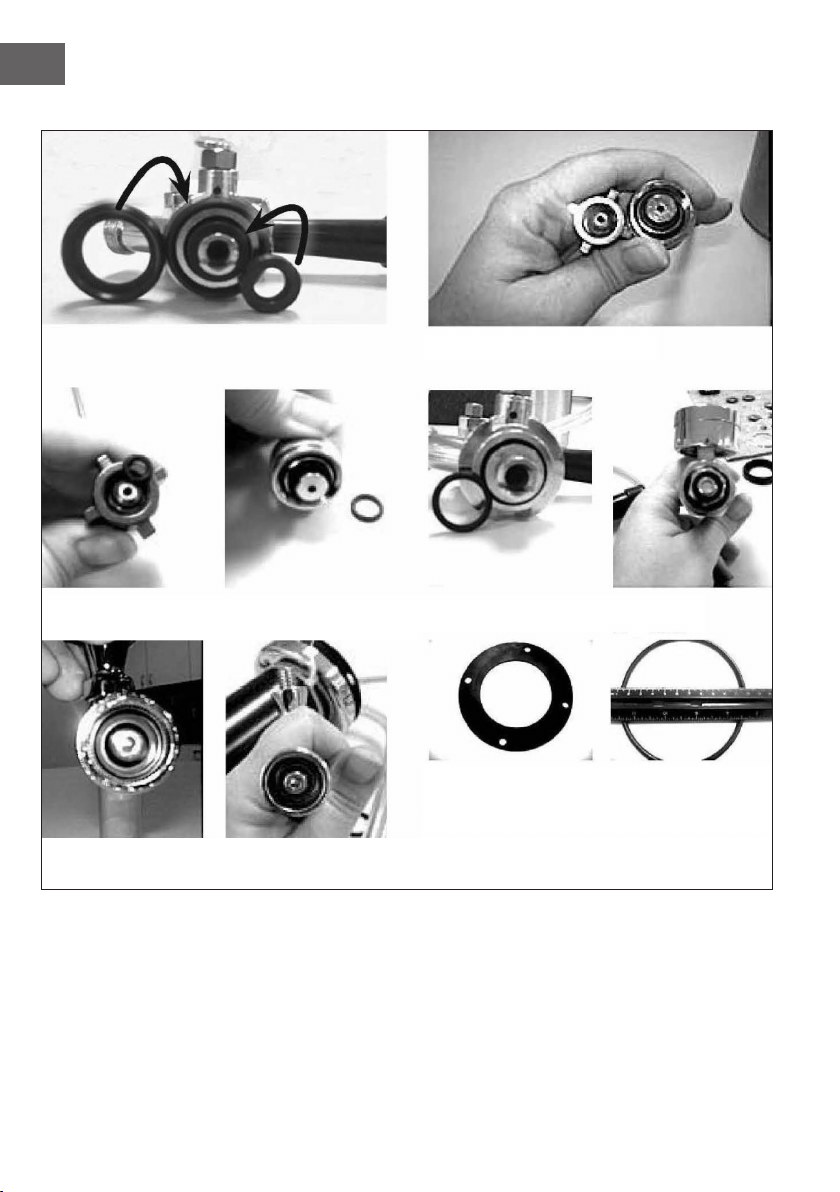

Zuordnung und korrekte Installation der Dichtungen und O-Ringe
Dichtungen an der Koppler-Unterseite O-Ringe an der CO2-Leitung
CO2-Leitung
zum Regler
CO2-Leitung
zum Koppler
O-Ring für
den Koppler
Dichtung zwischen
Zapfturm und
Kühlgehäuse
CO2 Tank-Band
O-Ring für
den Regler
O-Ring für den Zapfhahn

13
DE

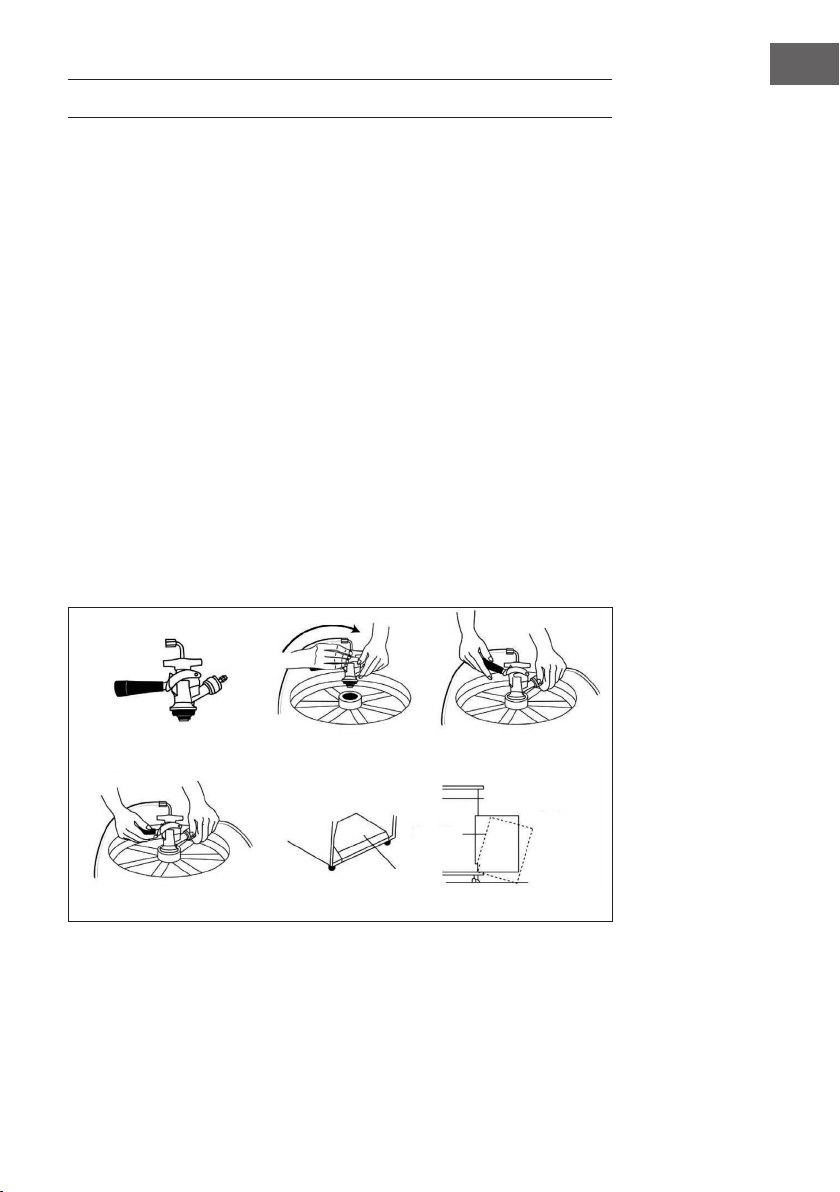

KOPPLER MIT FASS VERBINDEN
1 Versichern Sie sich, dass der schwarze Hebel am Koppler geschlossen (oben) ist,
bevor Sie den Koppler am Fass anbringen (Bild 1). Stecken Sie den Koppler in den
Verriegelungshals oben am Bierfass und drehen Sie ihn mit einer 1/4 Drehung im
Uhrzeigersinn fest (Bild 2). Versichern Sie sich, dass der Koppler fest am Bierfass
sitzt.
2 Bevor Sie den Bierkanal mit dem Koppler verbinden versichern Sie sich, dass sich
eine Dichtung in der Flügelmutter bendet. Falls sich eine schwarze Schutzkappe
auf dem Verbindungsstück am Koppler bendet, entfernen Sie sie und ziehen Sie
die Flügelmutter mit eingelegter Gummidichtung von Hand fest.
3 Verbinden Sie das Ende der CO2-Schlauchs mit dem Verbindungsstück
am Koppler. Sichern Sie die Leitung mit der selbstschließenden Kunststoff-
Schnappklemme, um sicherzugehen, dass es keine Lecks gibt. Ziehe Sie die
Klemme mit der Zange fest (Bild 3).
4 Vergewissern Sie sich, dass der Hebel geschlossenen ist (Griff zeigt gerade hinten)
bevor Sie Fassinstallation beenden. Um die Fassinstallation zu beenden, ziehen Sie
den Hebel heraus und drücken Sie ihn nach unten, bis er hörbar mit einem Klicken
einrastet (Bild 4). Dies öffnet das Bierfass und die CO2-Gasventile. Das Fass ist jetzt
angezapft.
5 Neigen Sie das Fass leicht und setzen Sie es auf die offene Unterseite im
Kühlgehäuse (Bild 5). Schieben Sie das Fass vorsichtig ins Kühlgehäuse und
versichern Sie sich, dass es sicher steht. Schließen Sie die Gehäusetür, um die
Installation abzuschließen.
Bild 1 Bild 2 Bild 3
Bild 4 Bild 5

14
DE
BEDIENUNG
1 Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette und schließen
Sie das an eine Steckdose an, die der Spannung des Geräts entspricht.
2 Stellen Sie die Tropfwanne unter den Zapfhahn an der Zapfsäule, um
überschüssiges Bier aufzufangen.
3 Öffnen Sie den Zapfhahn, indem Sie ihn zu sich hinziehen und zapfen Sie Bier ab.
HINWEIS: Falls kein Bier aus dem Hahn kommt, gehen Sie die einzelnen Schritte des
letzen Kapitels noch einmal durch und überprüfen Sie ob alle Teile korrekt installiert
wurden.
4 Wenn das Bier zu langsam aus dem Hahn strömt, erhöhen Sie den Druck.
5 Halten Sie das Bierglas in einem 45° Winkel unter den Zapfhahn. Wenn es zu 2/3
voll ist halten Sie es gerade unter den Hahn. Es sollte sich nun eine feiner Schaum
bilden.
HINWEIS: Es ist normal, dass sich Kondenswasser am Hahn niederschlägt. Das
kommt daher, dass das Bier, das durch den Hahn läuft sehr kalt ist und die warme
Umgebungsluft am Hahn kondensiert.

15
DE
REINIGUNG UND PFLEGE

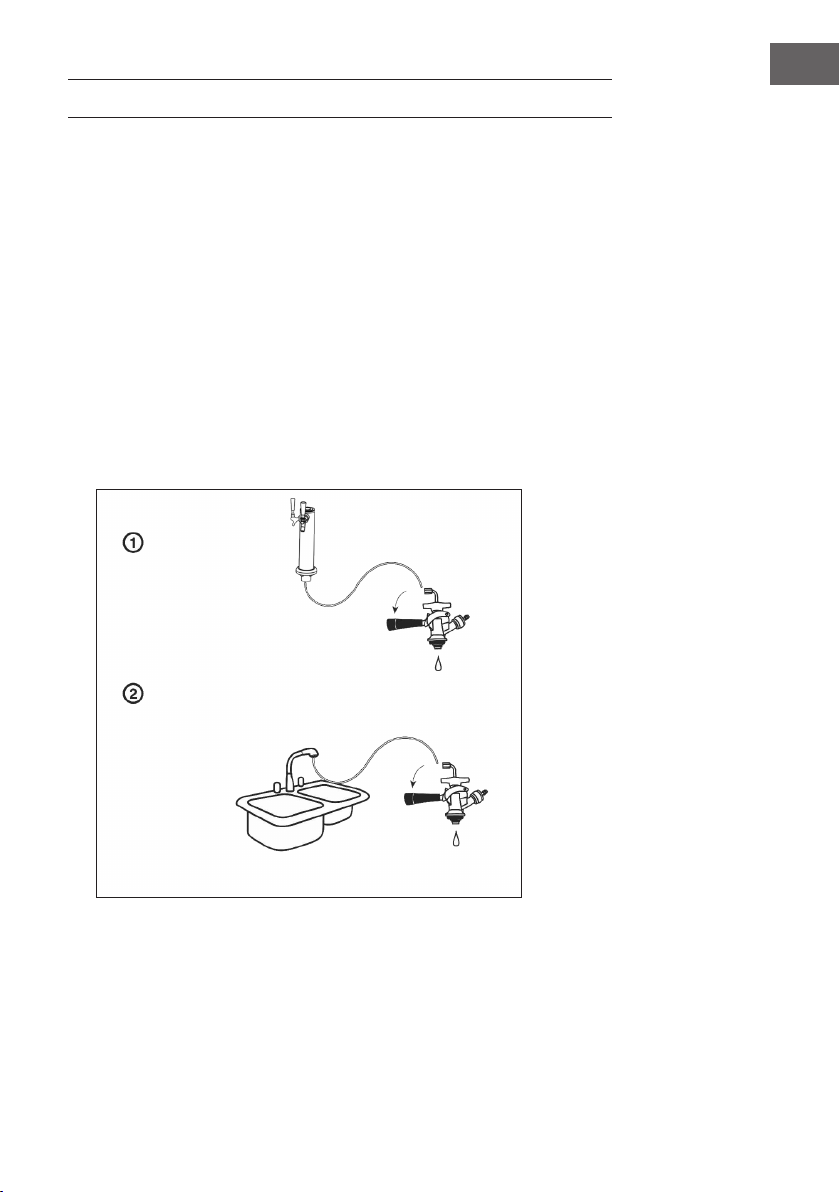

So reinigen Sie Koppler und Bierkanal
1 Sie zuerst die CO2-Zufuhr komplett ab.
2 Lösen Sie dazu den CO2-Schlauch vom Kuppler und zapfen Sie Bier, bis kein Bier
mehr aus dem Hahn kommt. Dadurch wird der Druck im Fass freigegeben, so dass
der Koppler sicher abgelöst werden kann.
3 Trennen Sie den Kuppler vom Fass und vom Zapfturm.
4 Versichern Sie sich, dass der Griff am Koppler nach unten zeigt, bevor Sie den
Bierkanal durchspülen. Falls der Hahn nicht nach unten zeigt, ießt kein Wasser
durch den Koppler. Halten Sie das offene Ende der Bierleitung 3-5 Minuten unter
ießendes Wasser und lassen Sie das Wasser aus dem Koppler in der Spüle
abießen. So sorgen Sie dafür, dass jegliche Bier-Rückstände entfernt werden und
verhindern, dass sich Schimmel oder Keime im Inneren ansammeln können.
5 Entfernen Sie mögliche Bier-Rückstände im Kühlgehäuse und an der Tür, indem Sie
die schwarze Gummidichtung entfernen und das Gehäuse mit einem feuchten Tuch
auswischen.
Bierkanal
von der
Zapfsäule
entfernen
Schlauch
und Koppler
mit Wasser
durchspülen

16
DE

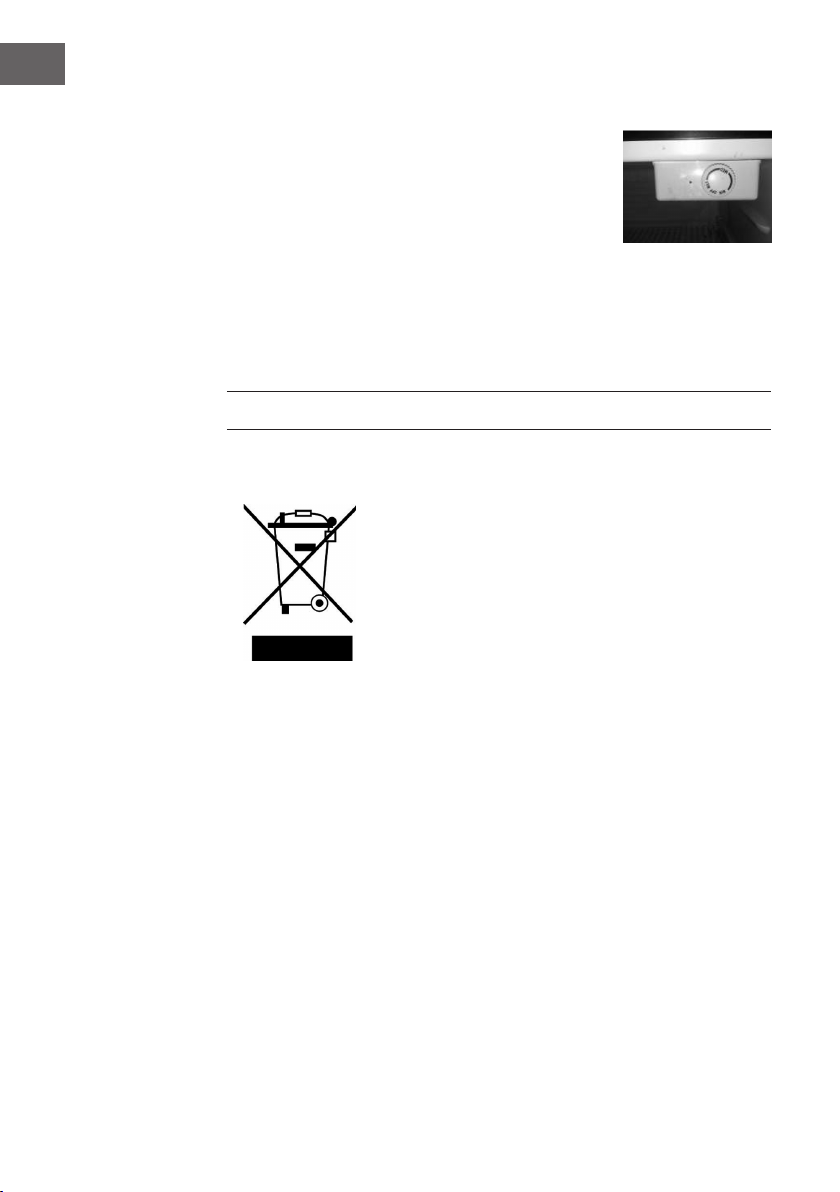

Pege und Lagerung
Stellen Sie den Temperaturregler im Kühlgehäuse auf die
Position OFF, bevor Sie das Netzkabel herausziehen. Dieses
Gerät verfügt nicht über eine aktive Abtaufunktion, daher
kann sich während dem Betrieb etwas Eis im Kühlgehäuse
bilden. Lassen Sie das Eis abtauen und verwenden Sie
keine scharfen oder Spitzen Gegenstände um das Eis zu
entfernen.
Wenn Sie das Gerät länger nicht verwenden, waschen Sie den Koppler und die
Bierleitung. Trennen Sie zuerst die CO2-Zufuhr ab und zapfen Sie Bier, bis kein Bier
mehr aus dem Hahn kommt. Dadurch wird der Druck im Fass freigegeben, so dass der
Koppler sicher abgelöst werden kann.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.

17
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and
take care of the following hints to avoid damages. Any failure caused by ignoring the
mentioned items and cautions mentioned in the instruction manual are not covered by
our warranty and any liability.
CONTENT
Technical Data17
Declaration of Conformity17
Safety Instructions18
Parts Description20
Location and Compatible Keg Types22
Assembly23
CO2 Regulator Installation24
Installing Keg Tap27
Operation28
Care and Cleaning29
Hints on Disposal30
TECHNICAL DATA
Item number 10031955, 10031956
Power supply 220-240 V ~ 50-60 Hz
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
643/2009/EC (ErP)
1060/2010/EU (ErP)

18
EN
SAFETY INSTRUCTIONS
• Use this appliance only for its intended purpose as descnbed in this operation
manual.
• This appliance must be properly installed in accordance with the installation
instructions before it is used. See the installation section for more details.
• This appliance must be connected to a proper electrical outlet with the correct
electrical supply.
• Proper grounding must be ensured to reduce the risk of shock and re. Do not cut
or remove the grounding pin! If you do not have a three-prong electric receptacle
outlet in the wall, have a certied electrician install the proper outlet The wall
receptacle must be properly grounded.
• Never unplug your appliance by pulling on the power cord. Always grasp the plug
rmly and pull straight out from the outlet
• Immediately replace worn power cords, loose plugs and power outlets. If the
supply cord is damaged, it must be replaced by the manufacturer or its service
agent or a similarly qualied person in order to avoid a hazard.
• To reduce the risk of electric shock or re, do not use extension cords or adapters to
connect the unit to an electrical power source.
• Unplug your appliance before cleaning or making any repairs.
• We suggest that a certied technician perform service if for any reason this product
requires major service.
• If your old appliance is being discarded, we recommend that you remove the door
and leave the shelves in place. This will reduce the possibility of danger to children.
• This appliance should not be recessed or built into an enclosed cabinet It is
designed for freestanding installation only.
• Do not operate your appliance in the presence of explosive fumes.
• Do not tamper with the controls.
• Do not operate this appliance when parts are missing or broken.
• Do not use this appliance for commercial use.
• This appliance is designed for indoor use only and should not be used outdoors.
• To reduce the risk of injury, do not allow children to play in or on the appliance.
Close supervision is necessary when the appliance is used near children.
• The appliance door must be closed during operation. Do not leave the door open
when children are near the dispenser.
• Do not run cord over carpeting or other heat insulators. Do not cover the cord. Keep
cord away from trafc areas, and do not submerge in water. DO NOT attempt to
operate this unit with a damaged cord or plug.
• DO NOT roll the product with loaded beer kegs on carpet oor.
• This appliance is not intended for use by young children or inrm persons without
supervision.
• When transporting the refrigerator, keep the unit in the upright position. Do not tilt
the appliance beyond 45° or place the unit in an upside down position.

19
EN
Special Notes
• When positioning the unit, make sure that the power cord is not pinched or
damaged.
• Make sure that there are no multiple sockets or power supplies on the back of the
unit.
To avoid contamination of food, please follow the instructions below:
• A prolonged opening of the door can lead to a signi cant rise in temperature in the
compartments of the appliance.
• Regularly clean surfaces that may come into contact with food.
WARNING
When using, servicing and disposing of the unit, pay attention to the left
symbol on the rear of the unit or on the compressor. This symbol warns
of possible  res. There are  ammable substances in the refrigerant lines
and in the compressor. Keep the appliance away from sources of  re
during use, maintenance and disposal.
Important Safety Precautions of CO2
• CO2 gas can be dangerous 1 CO2 cylinders contain high-pressure compressed
gas, which can be hazardous if not handled properly. Make sure you read and
understand all the procedures for the CO2 cylinders before installation.
WARNING
Risk of injury! Always connect the CO2 cylinder to a regulator! Failure
to do so may cause an explosion resulting in possible death or injwy
when the cylinder valve is opened.
• Never connect the CO2 cylinder directly to the product container.
• Always follow the correct procedures when changing cylinders.
• Never drop or throw a CO2 cylinder.
• Always keep CO2 cylinders away from heat Store extra cylinder at a cool place.
Securely fasten with a chain in an upright position when storing.
• Always ventilate and leave the area immediately if CO2 leakage has occurred!
• There are two safety devices in the pressure system in the form of a valve. One
safety feature is on the CO2 bottle. The second is on the regulator.
• Never attempt to re ll CO2 cylinder yourself CO2 tanks can be re lled at locations
such as welding supply shops, party stores,  re supply shops, or where kegs are
purchased.

20
EN
PARTS DESCRIPTION
1 Keg Coupler 10 Guard Rail
2 Bacl Flow Stopper 11 Drip Pan Top
3 Rubber Washer 12 Drip Pan
4Rubber Directional Washer 13 Rubber Foot
5 Beer Tower Washer 14 Keg Base Board
6 Beer Towe Tap Assembly 15 Metal Washer
7 Dual Gauge Regulator 16 Caster with Brake
8High Pressure Washer 17 Caster
9CO2 Tank (not included in the
delivery)
18 CO2 Tank Strap
