Kohler K-1010 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Grab Bar
Main Courante (Barre d’Appui)
Agarradera
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2010 Kohler Co.
K-1010
1138693-2-A

Tools/Outils/Herramientas
Before You Begin
Kohler Co. reserves the right to make revisions to the design of products without
notice, as specified in the Price Book.
Avant de commencer
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Antes de comenzar
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
Hex Wrench
Clé hexagonale
Llave hexagonal
Silicone Sealant
Joint en silicone
Sellador de silicona
1138693-2-A 2 Kohler Co.

1. Install the Grab Bar
IMPORTANT! Access to the back of the bath is required to install the grab bar. The
grab bar must be installed before the bath is moved into place.
Carefully thread the studs all the way into the grab bar. Back the studs out three
turns. Failure to back the studs out will result in damage to the grab bar surface.
Apply a small amount of silicone sealant to each end of the grab bar and install
the grab bar through the predrilled holes in the bath wall.
Apply a small amount of silicone sealant to the threads of the hex nuts and studs.
Install the large washers, lock washers, and hex nuts on the studs.
Hold the studs in place with a hex wrench and hand tighten the nuts.
Tighten the hex nuts 1-1/4 turn further with an open end wrench.
Remove any excess sealant from the grab bar and the inside of the bath.
Installer la barre d’appui
IMPORTANT! Prévoir un accès à l’arrière de la baignoire pour installer la barre
d’appui. La barre d’appui doit être installée avant que la baignoire ne soit mise en
place.
Enfiler avec précaution les goujons jusqu’au bout dans la barre d’appui. Dévissez
les tiges filetées de trois tours. Le non-respect de ces instructions peut entraîner un
endommagement de la surface de la barre d’appui.
Appliquer une petite quantité de mastic d’étanchéité à la silicone sur chaque
extrémité de la barre d’appui, puis monter celle-ci par les orifices percés à l’avance
dans la paroi de la baignoire.
Appliquer du mastic silicone aux filets des écrous hexagonaux et aux tiges.
Installer les larges rondelles, les rondelles de blocage et les écrous hexagonaux sur
les tiges.
Tenir les goujons en place avec une clé hexagonale et fixer les écrous à la main.
Serrer les écrous hexagonaux d’1-1/4 de tour de plus avec une clé à fourche.
Retirer tout excédent de mastic d’étanchéité et saisir la barre à l’intérieur de la
baignoire.
Apply sealant.
Appliquer de l'étanchéité.
Aplique sellador.
Nut/Écrou/Tuerca
Grab Bar
Barre d'appui
Agarradera
Lock Washer/Contre-écrou/Arandela de fijación Bath
Baignoire
Bañera
Stud/Montant/Varilla roscada
Washer/Rondelle/Arandela
Kohler Co. 3 1138693-2-A

Instale la agarradera
¡IMPORTANTE! Es necesario tener acceso a la parte de atrás de la bañera para
instalar la agarradera. La agarradera debe instalarse antes de mover la bañera a su
lugar.
Con cuidado enrosque las varillas roscadas por completo en la agarradera.
Desenrosque las varillas roscadas tres vueltas. Si no desenrosca las varillas
roscadas causará daño a la superficie de la agarradera.
Aplique una pequeña cantidad de sellador de silicona en cada extremo de la
agarradera e instale la agarradera a través de los orificios pretaladrados de la
pared de la bañera.
Aplique una pequeña cantidad de sellador de silicona a las roscas de la tuercas
hexagonalesyalasvarillas roscadas.
Instale las arandelas grandes, las arandelas de seguridad y las tuercas hexagonales
en las varillas roscadas.
Sostenga las varillas roscadas en su lugar con una llave hexagonal y apriete las
tuercas.
Apriete las tuercas hexagonales 1-1/4 de vuelta más con una llave de boca abierta.
Limpie el exceso de sellador de la agarradera y del interior de la bañera.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm water for
cleaning. Do not use abrasive cleaners that may scratch or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is safe for use on the
material.
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately after cleaner
application. Rinse and dry any overspray that lands on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de l’eau chaude pour
nettoyer. Ne pas utiliser de nettoyants abrasifs car ils pourraient rayer ou abîmer
la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour vérifier qu’il soit
adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel qu’une brosse ou une éponge à récurer pour nettoyer les surfaces.
1138693-2-A 4 Kohler Co.

Entretien et nettoyage (cont.)
Pour l’information détaillée de nettoyage et des produits à considérer, visiter
www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,
composer le 1-800-456-4537.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto
KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el jabón líquido para
lavar platos y agua tibia. No utilice limpiadores abrasivos que puedan rayar u
opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para asegurar que no
presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda
la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con agua después de
aplicar limpiadores. Enjuague y seque las superficies cercanas que se hayan
rociado.
•Utilice una esponja o trapo suave y húmedo. Para limpiar las superficies nunca
utilice materiales abrasivos como cepillos o estropajos de tallar.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite
www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame
al 1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and
workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where
Kohler Co. inspection discloses any such defects occurring in normal usage within one
(1) year after installation. Kohler Co. is not responsible for removal or installation costs.
Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing
Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from within
Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from within
Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN
DURATION TO THE DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on
how long an implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages, so these limitations and exclusions may not
apply to you. This warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
Kohler Co. 5 1138693-2-A

Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de
fabrication pendant un an, à partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage
approprié et ceci après toute inspection faite par Kohler Co. de tous défauts dus à une
utilisation normale et ceci pendant un (1) an à partir de la date d’installation. Kohler Co.
n’est pas responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre
vendeur, plombier, centre de rénovation, ou revendeur sur Internet ou en écrivant à
Kohler Co. à l’attention de: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, États-Unis, ou appeler le 1-800-4-KOHLER (1-800-456-4537) des États-Unis et du
Canada, et le 001-800-456-4537 du Mexique, ou consulter le site www.kohler.com aux
États-Unis, www.ca.kohler.com au Canada ou www.mx.kohler.com au Mexique.
LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ
MARCHANDE ET D’APTITUDE À UN EMPLOI PARTICULIER, SE LIMITE
EXPRESSÉMENT À LA DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO.
ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS, IMPRÉVUS OU DE CIRCONSTANCE. Certains
états/provinces ne permettent pas la limitation sur la durée de la garantie implicite, ou
l’exclusion ou la limitation de dommages spéciaux, accessoires ou indirects, et, par
conséquent, ces limitations et exclusions pourraient ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux spécifiques. Vous pouvez également avoir
d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
Garantía
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de defectos de material
y mano de obra por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los
casos en que la inspección realizada por Kohler Co. determine que dichos defectos
ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la
instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará
la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba
directamente a: Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, U.S.A. o llame al 1-800-4-KOHLER (1-800-456-4537) desde los Estados Unidos y
Canadá, o al 001-800-456-4537 desde México, o visite www.kohler.com desde los Estados
Unidos, www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
TODA GARANTÍA IMPLÍCITA INCLUYENDO LAS DE COMERCIALIZACIÓN E
IDONEIDAD DEL PRODUCTO PARA UN USO DETERMINADO, SE LIMITA
EXPRESAMENTE A LA DURACIÓN DE LA PRESENTE GARANTÍA. KOHLER CO.
Y/O EL VENDEDOR POR MEDIO DE LA PRESENTE DESCARGAN TODA
RESPONSABILIDAD POR CONCEPTO DE DAÑOS PARTICULARES,
INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía implícitaoalaexclusión o
limitación de daños particulares, incidentales o indirectos, por lo que estas
1138693-2-A 6 Kohler Co.

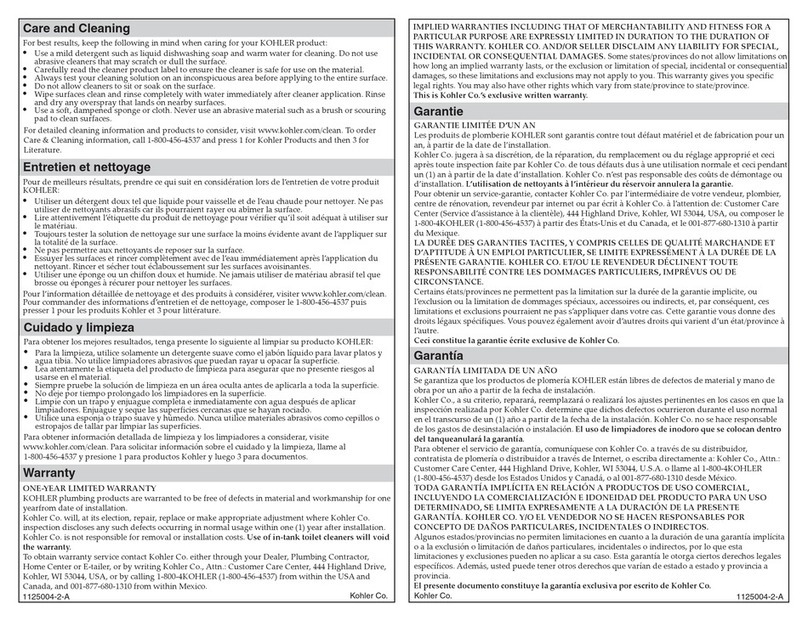

Garantía (cont.)
limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le otorga ciertos
derechos legales específicos. Además, usted puede tener otros derechos que varían de
estado a estado y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
Kohler Co. 7 1138693-2-A

1138693-2-A
