Kohler Escale K-7219 User manual

Installation Guide
Bath Cable Drain
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K–7219
1054247-2-A

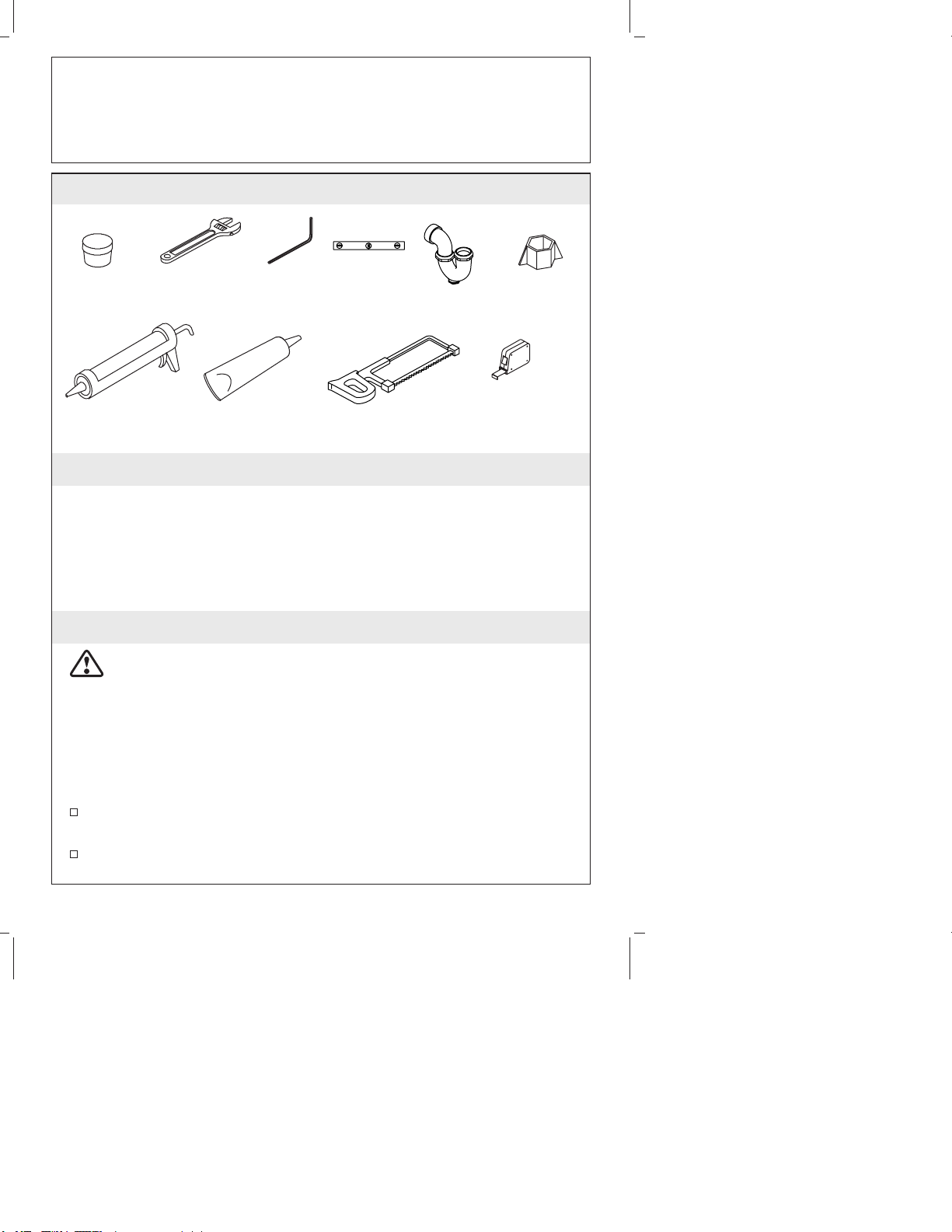

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of product damage. Do not kink or cause
damage to the cable during installation.
IMPORTANT! This product is required for K-11343 drop-in baths
and the K-11344 freestanding bath.
IMPORTANT! The distance from the top of the drain flange to the
top of the finished floor must be 1-1/2″(3.8 cm) for the K-11344
freestanding bath installation.
Observe all local plumbing and building codes.
Turn off the main water supplies.
Refer to the roughing-in dimensions of your bath to properly
install this product.
Carefully inspect the fittings for damage before installing.
If you are installing a new bath, install the drain before installing
the bath.
Kohler Co. reserves the right to make revisions in the design of
drains without notice, as specified in the Price Book.
Adjustable
Wrench
Plumbers
Putty Hex Wrench
(supplied) Spanner
(supplied)
Caulk
Gun Tape
Measure
Hacksaw
Level
Silicone
Sealant
P-Trap
1054247-2-A 2 Kohler Co.

1. Assemble the Drain
Disassemble the coupling nuts, compression rings, and
compression seals from the tee.
Slide a coupling nut, compression ring, and compression seal
onto the overflow pipe.
Slide a coupling nut, compression ring, and compression seal
onto the drain pipe.
Slide a coupling nut, compression ring, and compression seal
onto the tailpiece.
Fit the overflow pipe, tailpiece, and drain pipe into the tee.
Hand tighten the coupling nuts to the tee allowing movement for
the overflow body, drain body, and tailpiece. Do not fully tighten
the coupling nuts until instructed to do so.
Drain Elbow
Coupling Nut
Compression Ring
Compression Seals
Compression Ring
Coupling Nut
Tee
Coupling Nut
Compression Ring
Compression Seal
Overflow Elbow
Overflow Pipe
Drain Pipe
Tailpiece
Kohler Co. 3 1054247-2-A

2. Prepare the Site
CAUTION: Risk of product damage. Do not kink or cause
damage to the cable during installation.
Mark the drain location on the subfloor. For freestanding bath
installations, use the cut-out template provided with your bath to
assist you. For drop-in bath installations, refer to the roughing-in
dimensions illustrated.
Cut the marked drain location in the subfloor using a hacksaw.
Insert the drain into the P-trap through the cutout in the floor.
Install the finished floor material on the subfloor.
For freestanding bath installations:
Verify the distance from the top of the drain flange to the top of
the floor is 1-1/2” (3.8 cm). Adjust as needed to achieve this
distance.
For drop-in bath installations:
Verify the top of the drain flange is flush against the floor. Adjust
as needed.
2-1/4" (5.7 cm)
12-1/2" (31.8 cm)
1-5/8" (4.1 cm)
11-1/8"
(28.3 cm)
1-1/2" OD 6-13/16"
(17.3 cm)
1054247-2-A 4 Kohler Co.

Prepare the Site (cont.)
For all installations:
Ensure the drain is on center at the marked locations using a
level. Adjust as needed.
Install the bath shell according to the bath manufacturer’s
instructions. Ensure the bath shell is lined up with the overflow
outlet and drain outlet before securing the bath. Do not install the
bath apron until instructed to do so.
Kohler Co. 5 1054247-2-A

3. Secure the Drain Elbow
CAUTION: Risk of product damage. Do not kink or cause
damage to the cable during installation.
CAUTION: Risk of property damage. Make sure a watertight
seal exists on all bath drain connections.
Apply plumbers putty to the underside of the flange.
Set the flange on top of the drain outlet.
Apply silicone sealant to the underside of the drain gasket, then
place the drain gasket on top of the drain elbow.
Insert the nut through the center of the flange and onto the
threaded cylinder in the drain elbow.
Hand tighten the nut onto the threaded cylinder. Do not wrench
tighten at this time.
Remove any excess putty around the flange.
4. Secure the Overflow Elbow
Align the overflow elbow to the outside of the overflow outlet.
Insert the nut through the recessed side of the backplate.
Insert the nut with backplate onto the threaded cylinder of the
overflow elbow.
Apply
plumbers
putty.
Drain
Gasket
Nut
Flange
Drain
Outlet
Threaded
Cylinder
Drain Elbow
Backplate
Nut
Overflow
Outlet
Overflow
Elbow
Threaded
Cylinder
1054247-2-A 6 Kohler Co.

Secure the Overflow Elbow (cont.)
Turn the nut clockwise until hand-tight to secure the nut with
backplate to the threaded cylinder. Do not wrench tighten at this
time.
Kohler Co. 7 1054247-2-A

5. Complete the Installation
Secure the Connections and Fittings
Wrench tighten all connections and fittings to one quarter turn
past hand-tight.

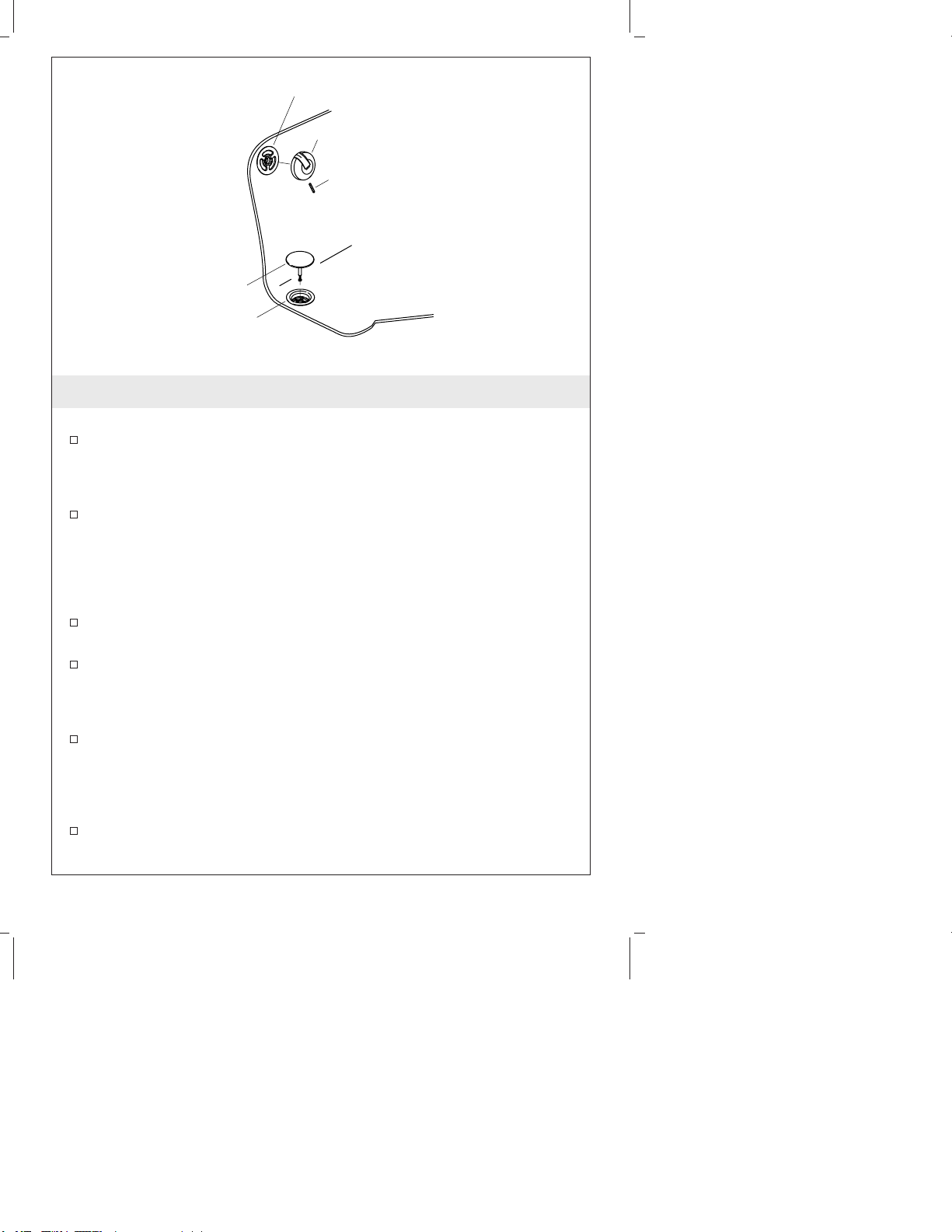

Install the Trim
Insert the plug into the drain outlet. Adjust the height of the
plug, if desired.
NOTE: To ensure the setscrew does not inadvertently fall down the
drain outlet, push down on the plug to close the drain hole.
Secure the handle to the overflow outlet with the setscrew.
Turn the handle counterclockwise and clockwise to ensure proper
operation of the plug.
Complete the Freestanding Bath Installation
Install the bath apron, then install the bath faucet to complete the
installation. Refer to the bath and faucet manufacturer’s
installation guide.
Complete the Drop-In Bath Installation
Install the bath faucet according to the bath faucet manufacturer’s
installation guide.
Refer to the bath manufacturer’s installation guide to complete
the finished deck or wall around the bath.
Overflow Outlet
Handle
Setscrew
Plug
Drain
Outlet
1054247-2-A 8 Kohler Co.

Guide d’installation
Drain à câble de baignoire
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque d’endommagement du produit. Ne pas
pincer ou causer d’endommagement au câble durant
l’installation.
IMPORTANT ! Ce produit est requis pour des baignoires encastrées
K-11343 et la baignoire autoportante K-11344.
IMPORTANT ! La distance de dessus de la bride du drain et celle
du sol fini doit être de 1-1/2″(3,8 cm) pour une installation de
baignoire autoportante K-11344.
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations d’eau principales.
Clé à
molette
Mastic de
plombier Clé
hexagonale
(fournie)
Tourne-
écrou
(fourni)
Pistolet à
mastic Mètre
ruban
Scie à métaux
Niveau
à bulle
Mastic à la
silicone
Siphon
en P
Kohler Co. Français-1 1054247-2-A

Avant de commencer (cont.)
Se référer aux dimensions de raccordement de votre baignoire
pour installer correctement ce produit.
Examiner soigneusement les raccords pour en déceler tout
dommage avant l’installation.
Si une nouvelle baignoire est installée, installer le drain avant
d’installer la baignoire.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des drains et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1054247-2-A Français-2 Kohler Co.

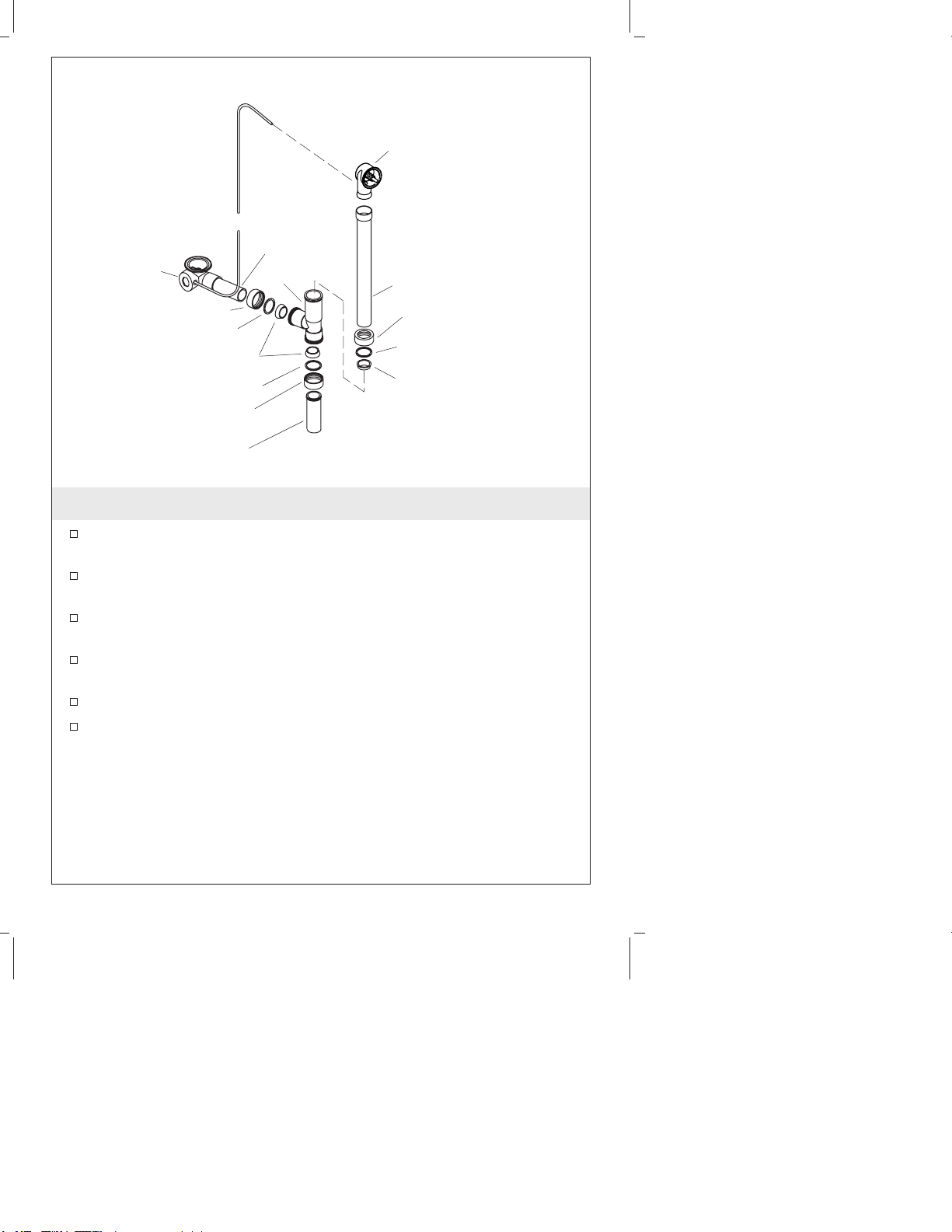

1. Assembler le drain
Désassembler les écrous de couplage, les bagues et les joints à
compression du T.
Glisser un écrou de couplage, une bague et un joint de
compression sur le tuyau de trop-plein.
Glisser un écrou de couplage, une bague et un joint de
compression sur le tuyau du drain.
Glisser un écrou de couplage, une bague et un joint de
compression sur la pièce de raccordement.
Positionner le trop-plein, la pièce de raccordement et le tuyau du
drain dans le T.
Serrer à la main les écrous de couplage au T en permettant le
mouvement du corps du trop-plein, corps du drain et de la pièce
de raccordement. Ne pas complètement serrer les écrous de
couplage à moins d’en être instruit.
Coude
du drain
Écrou de couplage
Bague à compression
Bagues d'échantéité
à compression
Bague à compression
Écrou de couplage
T
Écrou de couplage
Bague à compression
Bague d'échantéité
à compression
Coude du trop-plein
Tuyau du trop-plein
Tuyau
du drain
Pièce de raccordement
Kohler Co. Français-3 1054247-2-A

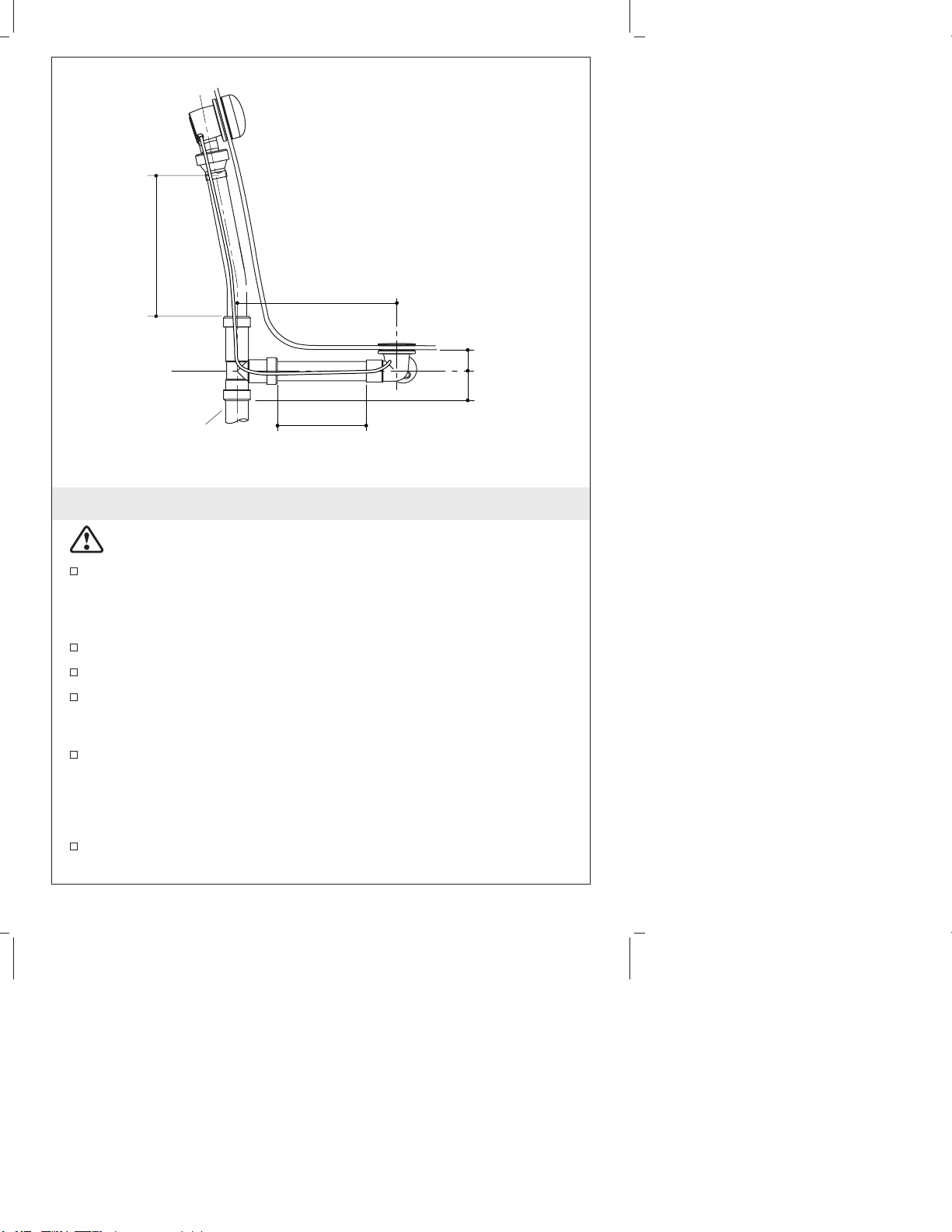

2. Préparer le site
ATTENTION : Risque d’endommagement du produit. Ne pas
pincer ou causer d’endommagement au câble durant
l’installation.
Marquer l’emplacement du drain sur le plancher. Pour des
installations de baignoire autoportante, utiliser le gabarit de
découpe fourni avec la baignoire pour s’assister. Pour des
installations de baignoire encastrée, se référer aux dimensions de
raccordement illustrées.
Découper l’emplacement marqué du drain dans le plancher avec
une scie à métaux.
Insérer le drain dans le siphon en P à travers la découpe dans le
sol.
Installer le matériau du sol fini sur le plancher.
Pour des installations de baignoire autoportante:
Vérifier que la distance du dessus de la bride du drain à celui du
sol est de 1-1/2” (3,8 cm). Ajuster selon le besoin pour achever
cette distance.
2-1/4" (5,7 cm)
12-1/2" (31,8 cm)
1-5/8" (4,1 cm)
11-1/8"
(28,3 cm)
Ø Ext. 1-1/2" 6-13/16"
(17,3 cm)
1054247-2-A Français-4 Kohler Co.

Préparer le site (cont.)
Pour installations de baignoire encastrée:
Vérifier que le dessus de la bride du drain est à égalité contre le
sol. Ajuster au besoin.
Pour toutes les installations:
S’assurer que le drain est au centre aux emplacements marqués
en utilisant un niveau à bulle. Ajuster au besoin.
Installer la coque de la baignoire conformément aux instructions
du fabricant. S’assurer que la coque de la baignoire est alignée
avec la sortie du trop-plein et celle du drain avant de sécuriser la
baignoire. Ne pas installer le bandeau de la baignoire avant
l’instruction de le faire.
Kohler Co. Français-5 1054247-2-A

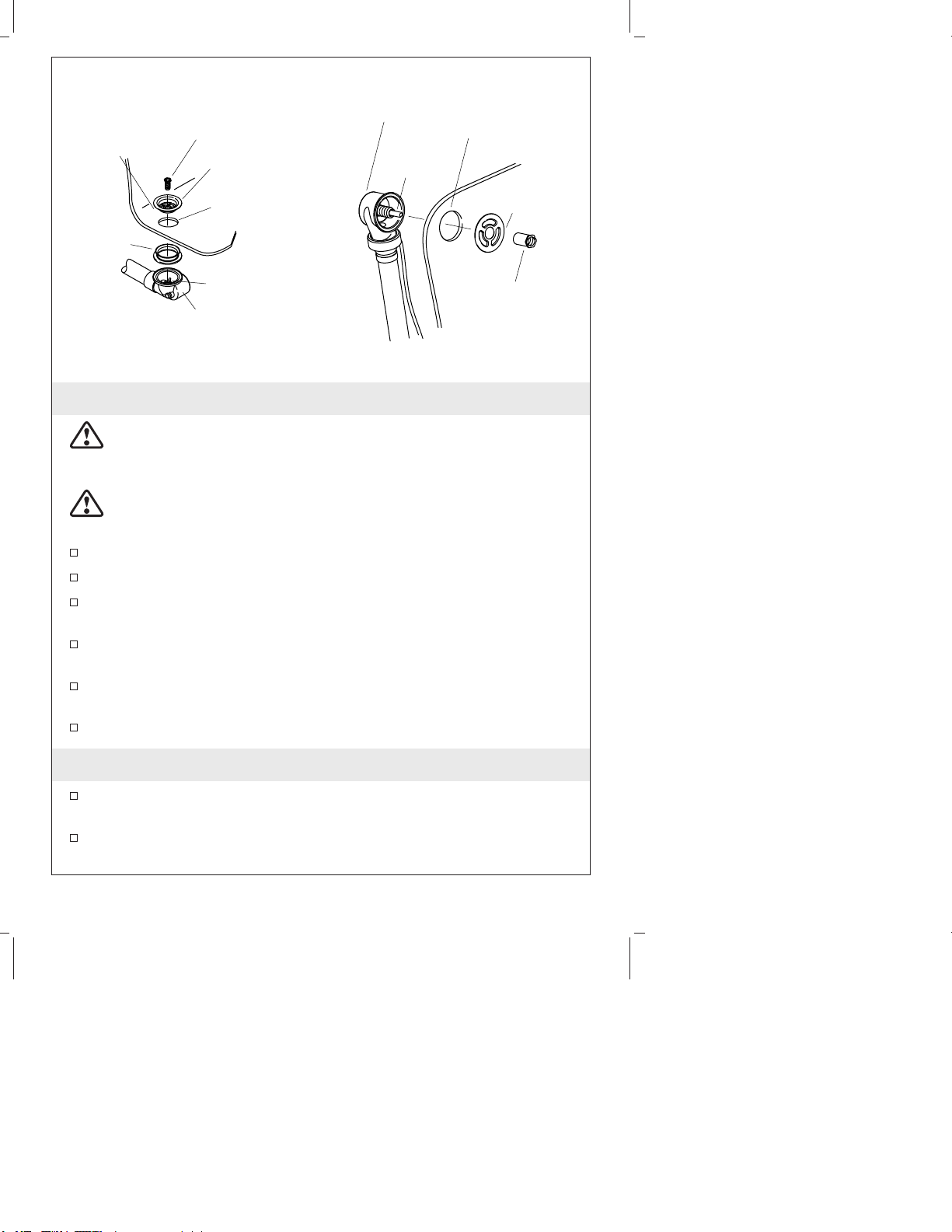

3. Sécuriser le coude du drain
ATTENTION : Risque d’endommagement du produit. Ne pas
pincer ou causer d’endommagement au câble durant
l’installation.
ATTENTION : Risque d’endommagement du matériel. S’assurer
qu’un joint étanche existe sur toutes les connexions du drain de
baignoire.
Appliquer du mastic de plombier au dessous de la bride.
Placer la bride sur la sortie du drain.
Appliquer du mastic à la silicone au-dessous du joint du drain,
puis placer ce dernier au-dessus du coude du drain.
Insérer l’écrou dans le centre de la bride et dans le cylindre fileté
du coude du drain.
Serrer à la main l’écrou sur le cylindre fileté. Ne pas serrer avec
une clé à ce moment.
Retirer tout excès de mastic autour de la bride.
4. Sécuriser le coude du trop-plein
Aligner le coude du trop plein à l’extérieur de sortie du trop
plein.
Insérer l’écrou dans le côté encastré de la plaque arrière.
Bride
Sortie
de drain
Coude
de drain
Cylindre
fileté
Appliquer du
mastic de
plomberie.
Joint du
drain
Écrou
Plaque
arrière
Écrou
Sortie de
trop plein
Coude de
trop-plein
Cylindre
fileté
1054247-2-A Français-6 Kohler Co.

Sécuriser le coude du trop-plein (cont.)
Insérer l’écrou avec la plaque arrière sur le cylindre fileté du
coude du trop plein.
Tourner l’écrou vers la droite jusq’au serrage à main pour
sécuriser l’écrou de la plaque arrière au cylindre fileté. Ne pas
serrer avec une clé à ce moment.
Kohler Co. Français-7 1054247-2-A

5. Compléter l’installation
Sécuriser les connexions et les raccords
Serrer avec une clé toutes les connexions et tous les raccords d’un
quart de tour après le serrage à la main.
Installer la garniture
Insérer le bouchon dans la sortie du drain. Ajuster la hauteur du
bouchon, si désiré.
REMARQUE : Pour assurer que la vis de retenue ne tombe pas par
inadvertance dans la sortie du drain, presser sur le bouchon pour
fermer l’orifice du drain.
Sécuriser la poignée de la sortie du trop plein avec la vis de
retenue.
Tourner la poignée vers la gauche puis la droite pour assurer une
bonne opération du bouchon.
Compléter l’installation de la baignoire autoportante
Installer le bandeau de la baignoire, puis installer le robinet de
baignoire pour compléter l’installation. Se référer au guide
d’installation du fabricant de la baignoire et du robinet.
Compléter l’installation de la baignoire encastrée
Installer le robinet de la baignoire selon les instructions du
fabricant.
Sortie de trop plein
Poignée
Vis de retenue
Bouchon
Sortie
de drain
1054247-2-A Français-8 Kohler Co.

Compléter l’installation (cont.)
Se référer au guide d’installation de la baignoire pour compléter
le comptoir fini ou le mur autour de la baignoire.
Kohler Co. Français-9 1054247-2-A

Guía de instalación
Desagüe de cable para bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños al producto. No pellizque ni
dañe el cable durante la instalación.
¡IMPORTANTE! Este producto se requiere para las bañeras de
sobreponer K-11343 y la bañera autosoportada K-11344.
¡IMPORTANTE! La distancia desde la parte superior de la brida del
desagüe a la parte superior del piso acabado debe ser 1-1/2″(3,8
cm) para la instalación de la bañera autosoportada K-11344.
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros principales de agua.
Llave
ajustable
Masilla de
plomería Llave
hexagonal
(provista)
Llave para
tuercas
(provista)
Pistola para
calafatear Cinta para
medir
Sierra para metales
Nivel
Sellador de
silicona
Trampa
en P
Kohler Co. Español-1 1054247-2-A

Antes de comenzar (cont.)
Consulte las dimensiones del diagrama de instalación de la
bañera para instalar correctamente este producto.
Revise con cuidado las conexiones antes de la instalación para
determinar si están dañadas.
Si va a instalar una bañera nueva, instale el desagüe antes de
instalar la bañera.
Kohler Co. se reserva el derecho de modificar el diseño de los
desagües sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1054247-2-A

1. Ensamble el desagüe
Desensamble las tuercas de acoplamiento, los anillos de
compresión y los sellos de compresión de la T.
Deslice una tuerca de acoplamiento, anillo de compresión y sello
de compresión en el tubo del rebosadero.
Deslice una tuerca de acoplamiento, anillo de compresión y sello
de compresión en la tubería del desagüe.
Deslice una tuerca de acoplamiento, anillo de compresión y sello
de compresión en el tubo de desagüe.
Encaje el tubo del rebosadero, el tubo de desagüe y la tubería del
desagüe en la T.
Apriete a mano las tuercas de acoplamiento en la T, permitiendo
el movimiento del cuerpo del rebosadero, cuerpo del desagüe y
tubo de desagüe. No apriete completamente las tuercas de
acoplamiento hasta que se le indique.
Codo de
desagüe
Tuerca de acoplamiento
Anillo de compresión
Sellos de compresión
Anillo de compresión
Tuerca de acoplamiento
T
Tuerca de acoplamiento
Anillo de compresión
Sello de compresión
Codo de rebosadero
Tubería de rebosadero
Tubería
de desagüe
Tubo de desagüe
1054247-2-A Español-3 Kohler Co.
