Kohler K-5724 User manual

Installation and Users Guide
Cleansing Seat
Français, page “Français-1”
Español, pagina “Español-1”
K-5724, K-76923
1263904-2-C

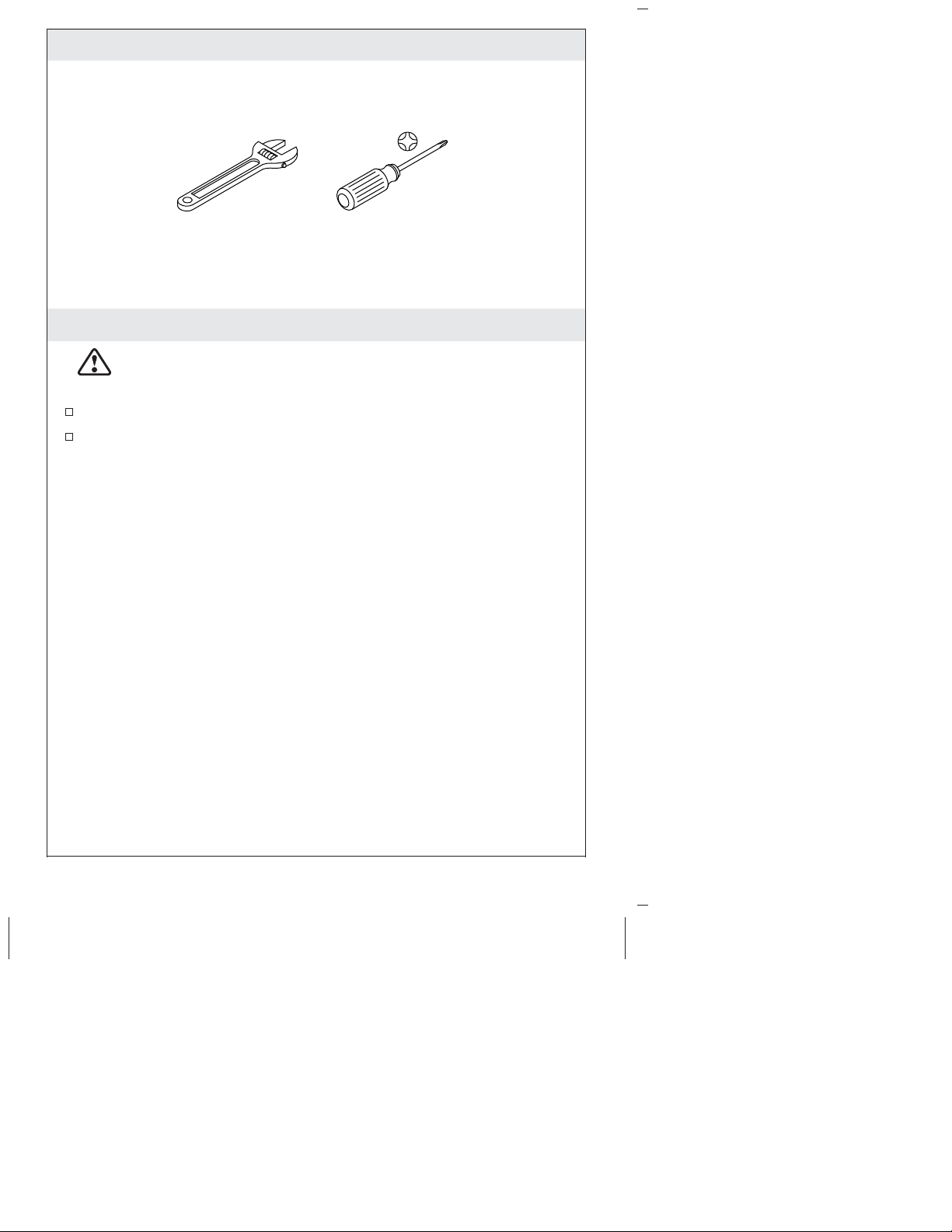

Tools and Materials
Before You Begin
WARNING: Risk of scalding. High water temperature can
cause severe burns. Do not connect this device to a water
supply with a maximum temperature above 104°F (40°C).
Observe all local plumbing, electrical, and building codes.
Only connect the seat to a cold water supply of drinking quality
at a pressure of 20 (139 kPa) - 80 psi (551 kPa).
1263904-2-C 2 Kohler Co.

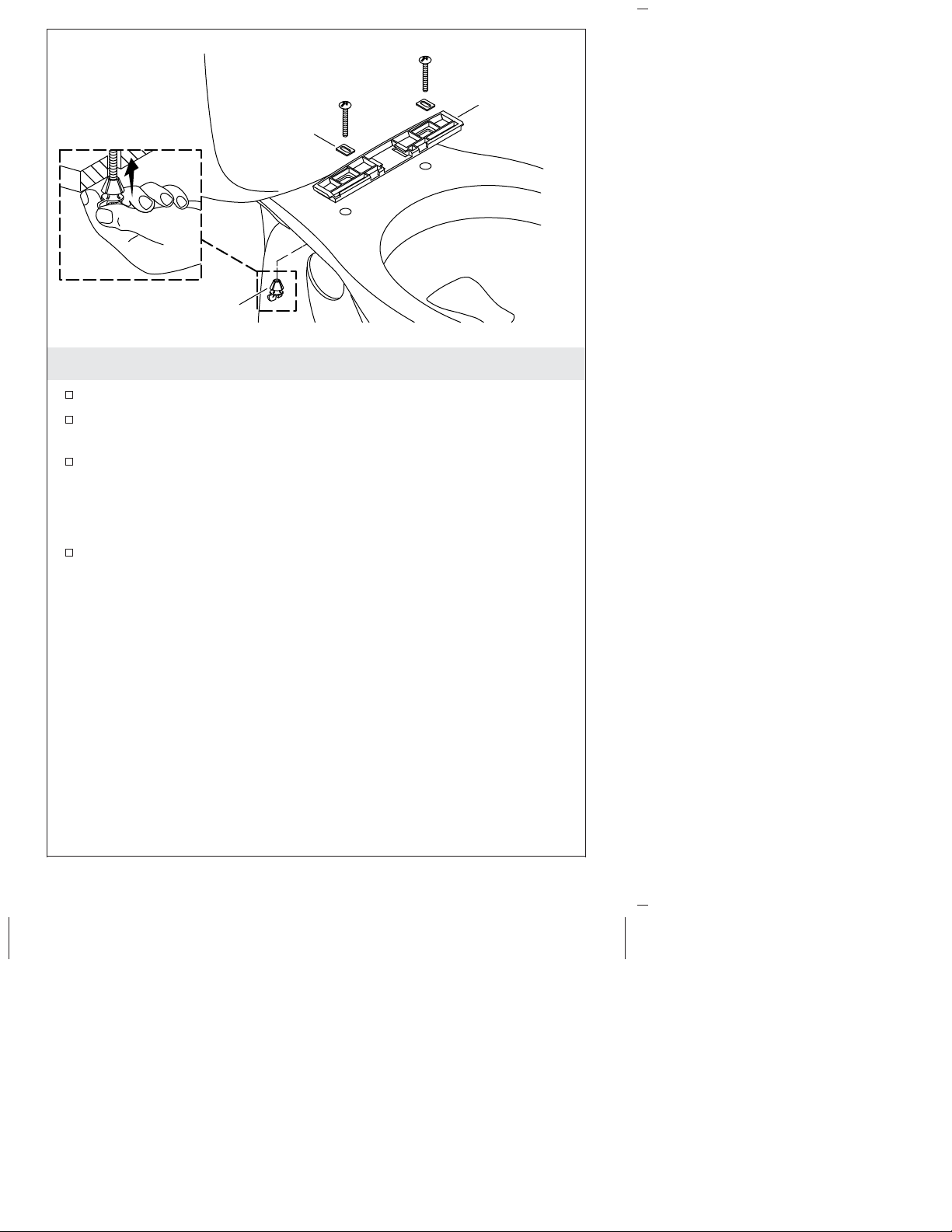

1. Install the Mounting Plate
Position the mounting plate over the mounting holes on the bowl.
Position the washers to rest in the openings of the mounting
plate.
Insert each bolt through the mounting plate and into the
mounting holes.
NOTE: The nut should not be threaded onto the bolt. It will not
tighten by threading it into place.
While holding the bolts in place, push a nut up onto each bolt as
far as possible.
Mounting
Plate
Washer
Nut
Kohler Co. 3 1263904-2-C

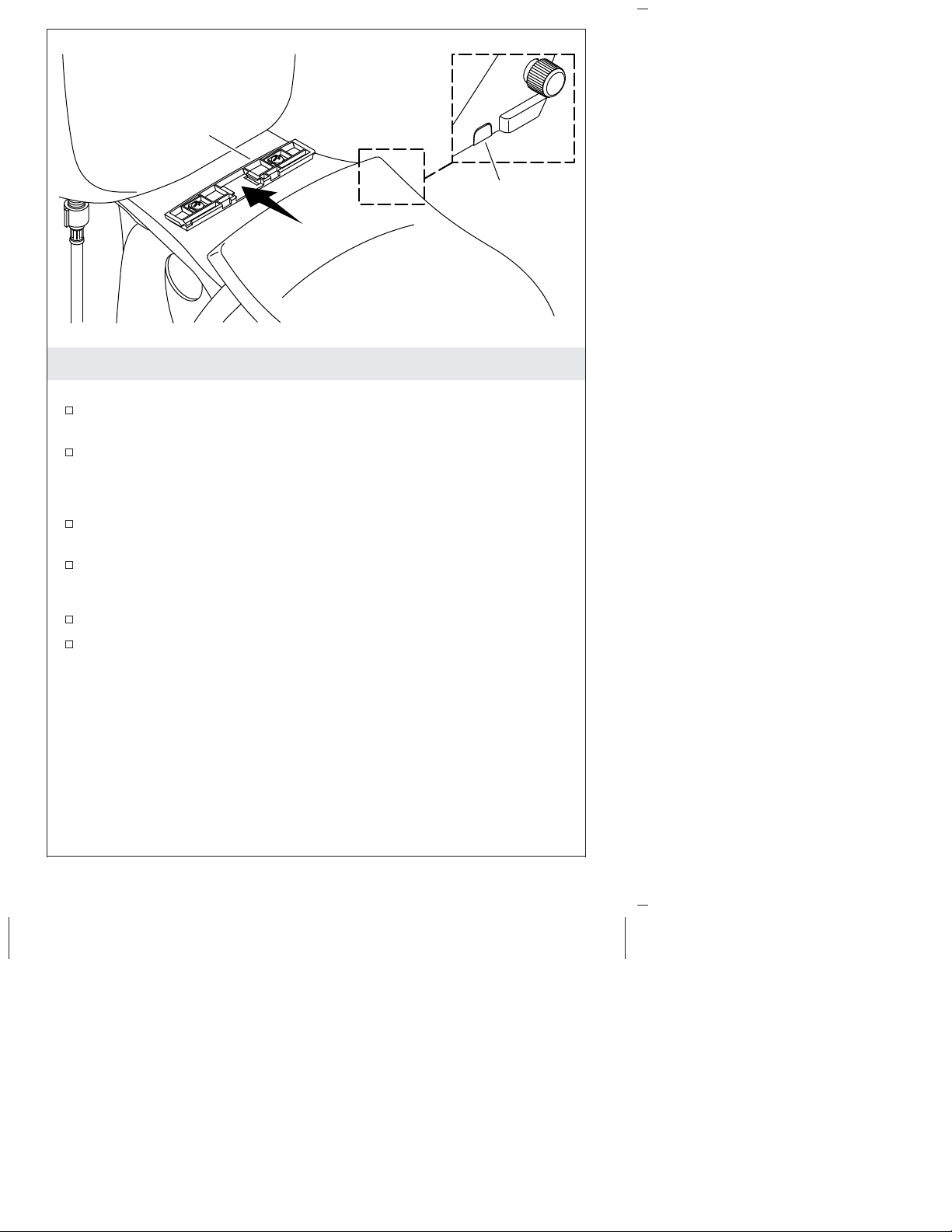

2. Install the Seat
Position the Seat
Slide the seat onto the mounting plate until you feel it snap into
place.
Check the positioning of the seat. Adjust the position if needed.
Adjust the Seat
To adjust the seat position, remove the seat by pressing in the
release button and sliding the seat forward.
Reposition the mounting plate as needed.
Install the Seat
Securely tighten the mounting plate bolts and nuts.
Slide the seat onto the mounting plate until you feel it snap into
place.
Release
Button
Mounting
Plate
1263904-2-C 4 Kohler Co.

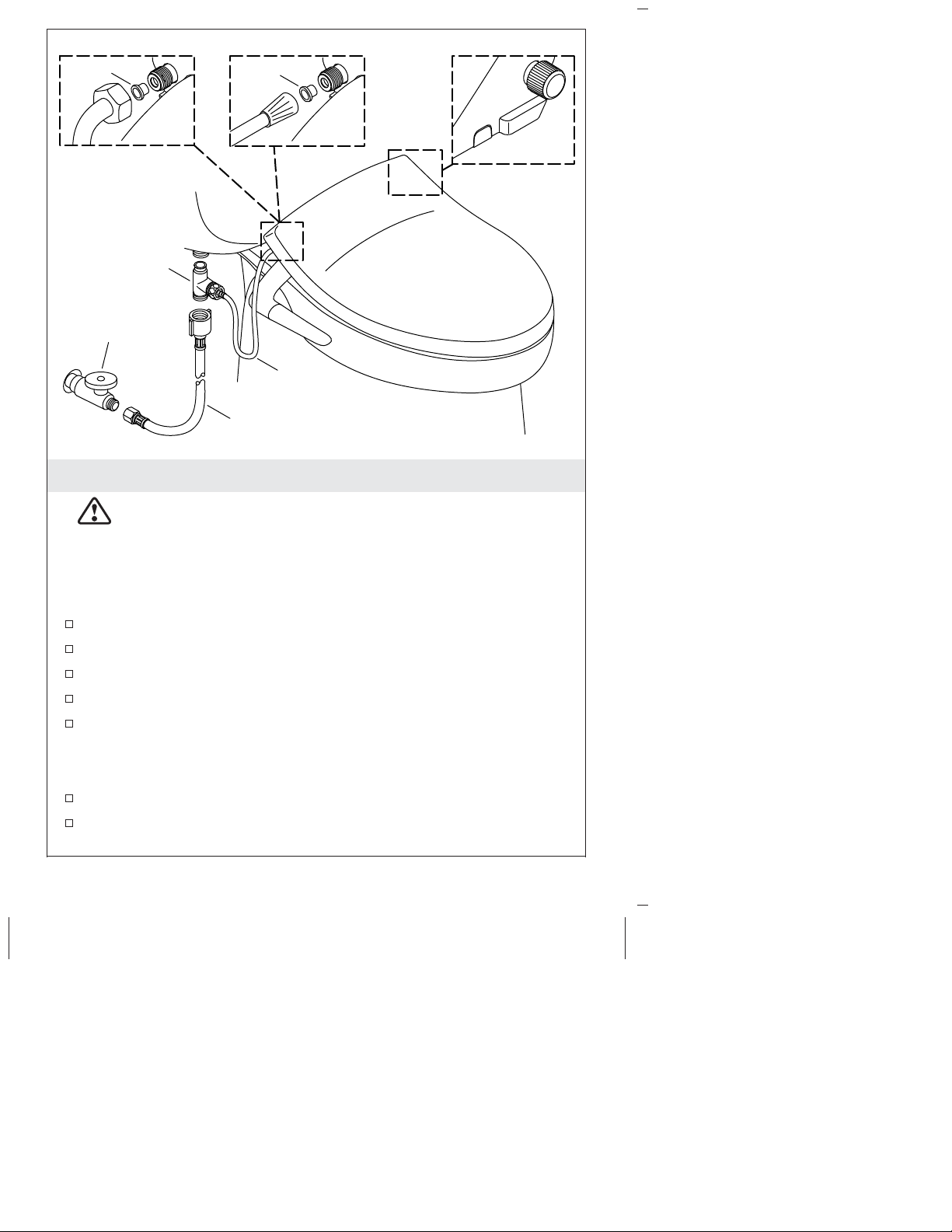

3. Connect the Water Supply
CAUTION: Risk of property damage. Do not push or pull
on the water connection between the seat and the water
supply stop. This will prevent water leakage.
NOTICE: Use care to avoid cross threading or overtightening the
connections. Unless otherwise indicated, use an adjustable wrench to
tighten one-quarter turn past hand-tight.
Connect the T-valve to the seat hose.
If needed, connect the supply hose to the supply stop.
Connect the supply hose to the T-valve.
Confirm the filter is in place. Install if needed.
Install the seat hose to the orange colored inlet.
IMPORTANT! The white cap must be in place on the side opposite
the seat hose.
Connect the T-valve to the water inlet on the toilet tank.
Turn on the water supply.
Supply Hose
Supply
Stop
T-Valve
Hose
Filter
Filter
Or
Kohler Co. 5 1263904-2-C

Connect the Water Supply (cont.)
Check all connections for leaks and make any adjustments as
needed.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface. Avoid using aerosol
products.
•Wipe surfaces clean and rinse completely with water immediately
after applying cleaner. Rinse and dry any overspray that lands on
nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•Do not allow chemicals and cosmetics (such as fingernail polish
and aftershave) to come in contact with the seat.
•The ideal cleaning mixture is dishwashing soap and water. Rinse
and dry with a soft cloth.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
1263904-2-C 6 Kohler Co.

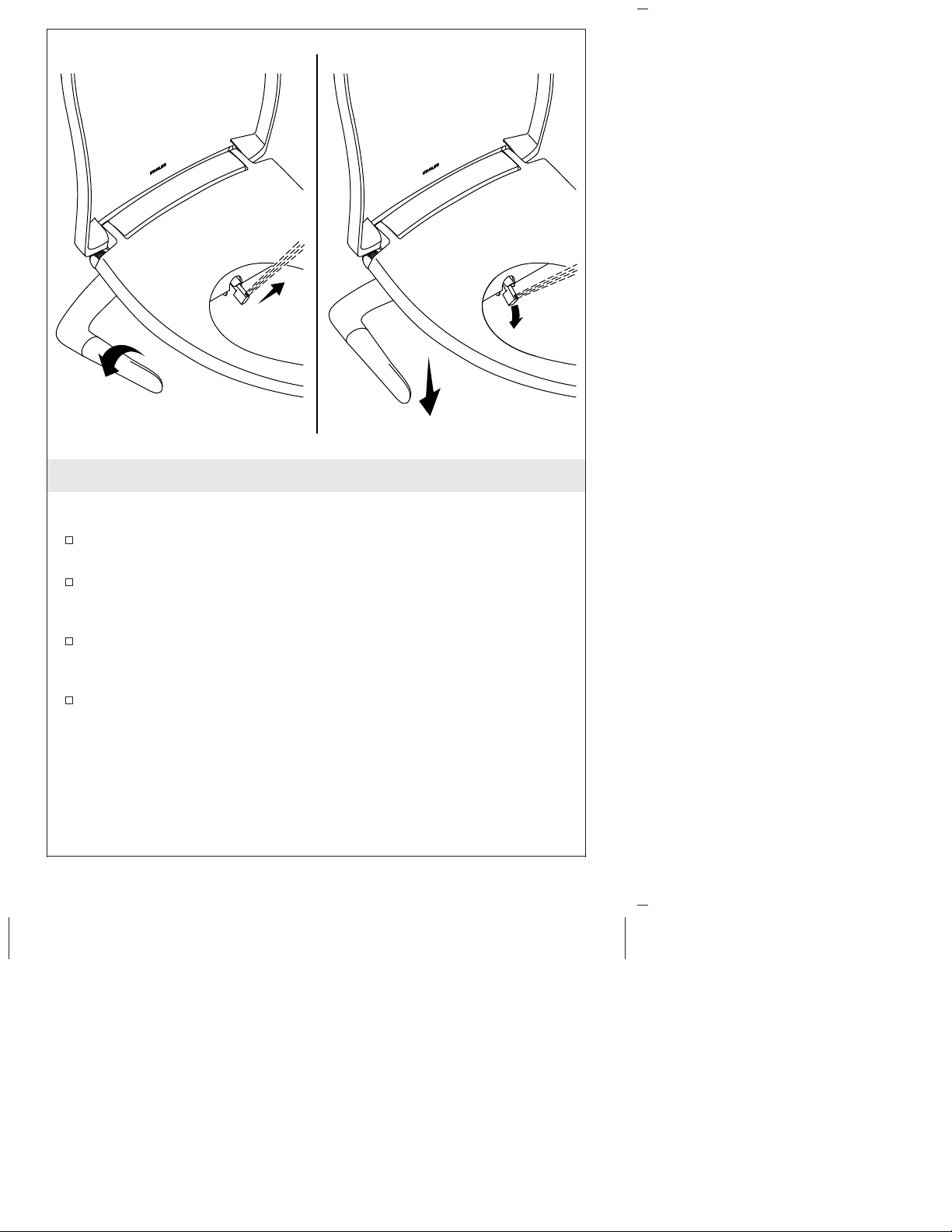

Operation
IMPORTANT! Water can spray when no one is sitting on the seat.
Do not activate the water until seated.
To activate the spray wand, twist the handle away from you.
To control the water flow, twist the handle away from you to
increase the flow, toward you to decrease the flow.
To adjust the spray wand position, push the handle down until
the desired position is found.
To turn the spray wand off, twist the handle toward you until it
stops.
Kohler Co. 7 1263904-2-C

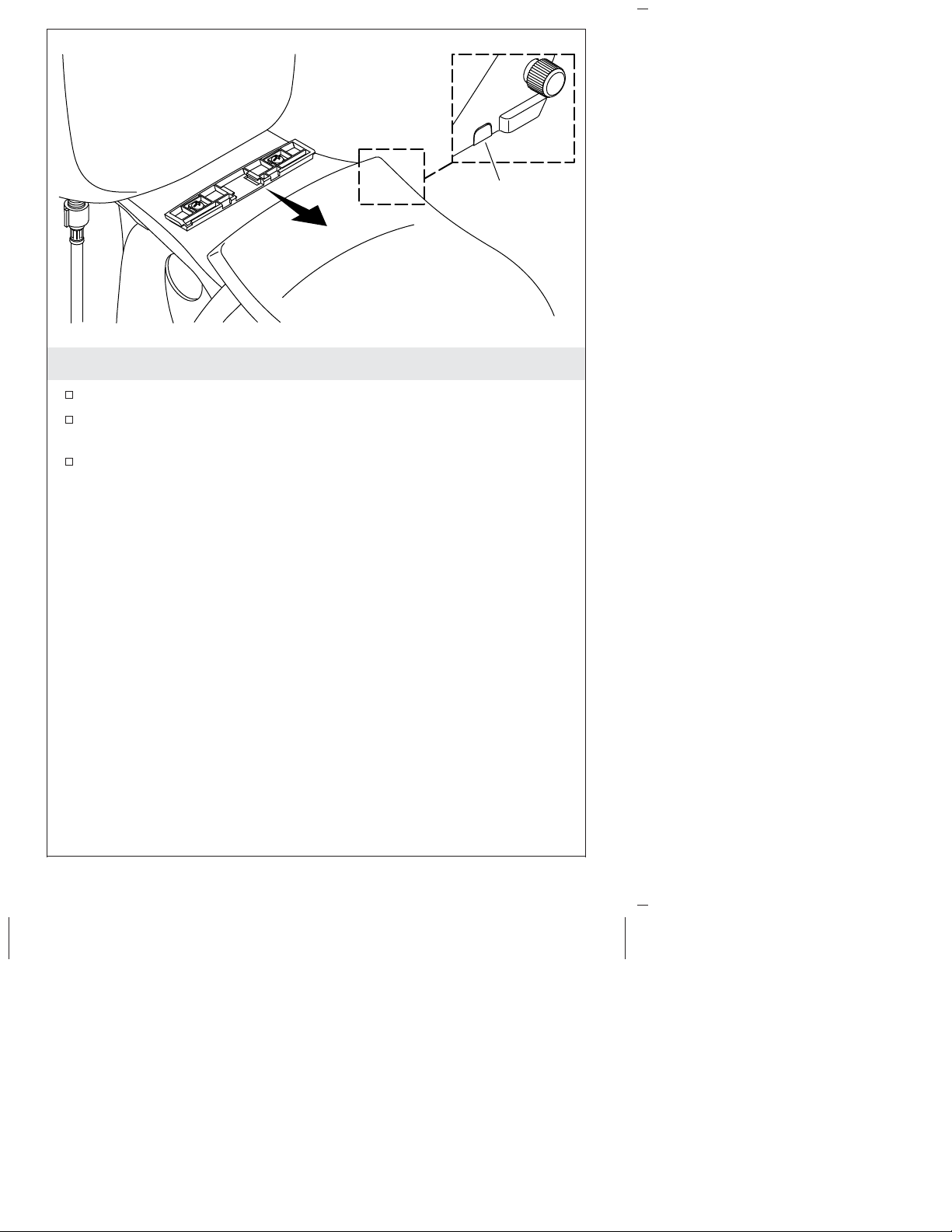

Removing the Seat
Turn the water supply off.
Press the button on the right side of the seat, located near the
water inlet.
Slide the seat forward.
Release
Button
1263904-2-C 8 Kohler Co.

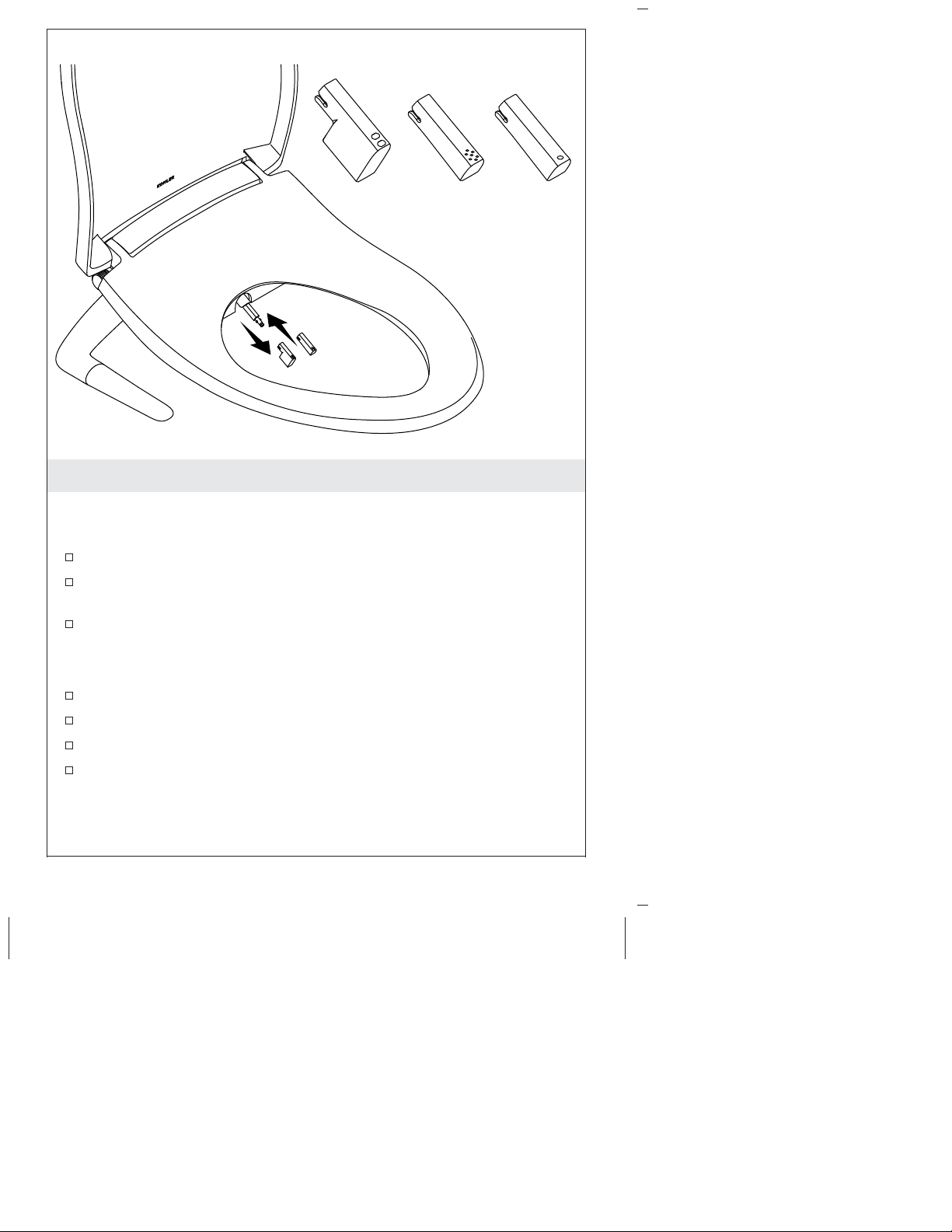

Nozzle Options
NOTE: Two additional nozzles are provided. Each has a different
spray intensity. Choose the nozzle that best suits your needs.
Nozzle 1 - Comes installed. Mid level intensity.
Nozzle 2 - Soft spray. For users who prefer a gentle spray or
homes with high water pressure.
Nozzle 3 - Intense spray. Best for installations with low water
pressure.
Changing the Nozzles
Manually pull the wand out.
Firmly grip the wand, then pull the nozzle and remove.
Select the replacement nozzle.
With the outlet holes facing up, grasp the wand and firmly push
the replacement nozzle into place.
Nozzle 3Nozzle 2Nozzle 1
Kohler Co. 9 1263904-2-C

Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from
within the USA and Canada, and 001-800-456-4537 from within Mexico,
or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE
DURATION OF THIS WARRANTY. KOHLER CO. AND/OR
SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL
OR CONSEQUENTIAL DAMAGES. Some states/provinces do not
allow limitations on how long an implied warranty lasts, or the
exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This
warranty gives you specific legal rights. You may also have other
rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
1263904-2-C 10 Kohler Co.
