Kohler K-15815 User manual

Installation Guide
Widespread Lavatory Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-7437 K-7443
K-15815
1011135-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

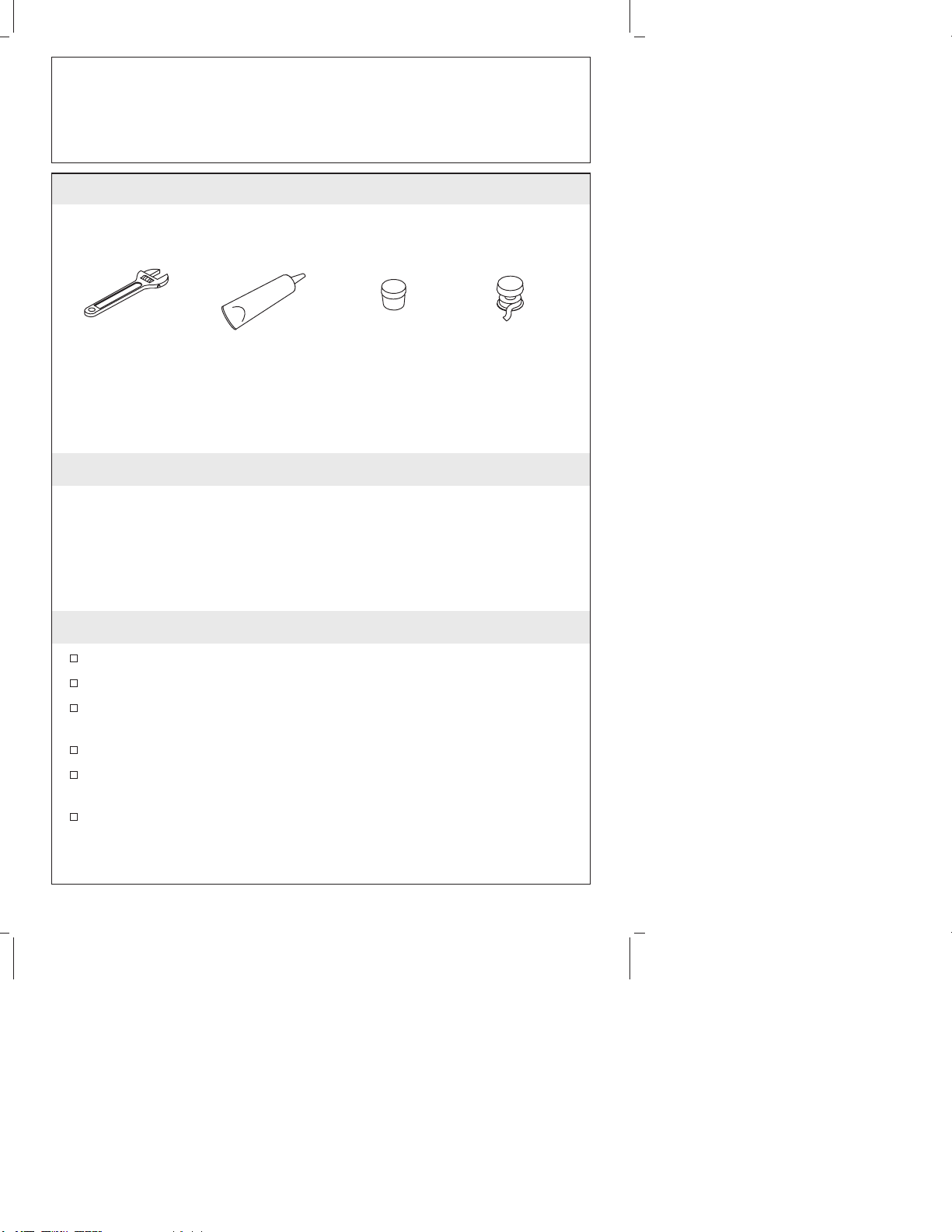

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Carefully inspect the waste and supply tubing for any sign of
damage.
Replace waste or supply tubing if necessary.
For new installations, install the faucet before installing the
lavatory.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Plumbers
Putty Thread Sealant
Pipe
Sealant
1011135-2-B 2 Kohler Co.

1. Spout Installation
NOTE: For installation of a non-swiveling spout to a thin-walled
lavatory such as stainless steel, remove the nut from the top of the
spout shank.
For all installations, slide the gasket onto the spout shank.
Locate the center hole and insert the spout.
Slide the metal washer and nut onto the spout shank.
Position the metal washer so the second hole lines up with the
drain lift rod hole on the back of the spout.
Securely tighten the nut with a wrench. Do not overtighten.
Washer
Nut
Gasket Spout Shank
Kohler Co. 3 1011135-2-B

2. Handle Valve Installation
Slide a gasket onto each valve body.
NOTE: The valve body marked ″Cold″(with blue lettered tape
attached to the tube) should be installed to the right of the faucet.
Insert the valve bodies into the proper mounting holes.
Install a washer and a nut onto the underside of each valve body.
Rotate each valve body until the copper tubing faces towards the
outside of the lavatory.
While holding the valve bodies in place, securely tighten the
locknuts with a wrench. Do not overtighten.
Gasket
Nut
Washer
Valve Body
1011135-2-B 4 Kohler Co.

3. Supply Tee and Hose Installation
Insert the plastic gasket and the rubber washer into the supply
tee.
Thread the supply tee onto the spout shank until hand tight.
Ensure that the arms of the supply tee are aligned to face the left
and right sides of the lavatory.
Thread a flexible hose onto each handle valve outlet. Securely
tighten the hose with a wrench. Do not overtighten.
Connect the flexible hoses to the supply tee. Do not use thread
sealant. To avoid kinking the hoses, loop them.
Securely tighten the hose with a wrench. Do not overtighten.
Hose
O-Ring
End Body Outlet
End Body
Supply Tee
Flexible Hose
Gasket
Rubber Washer
Kohler Co. 5 1011135-2-B

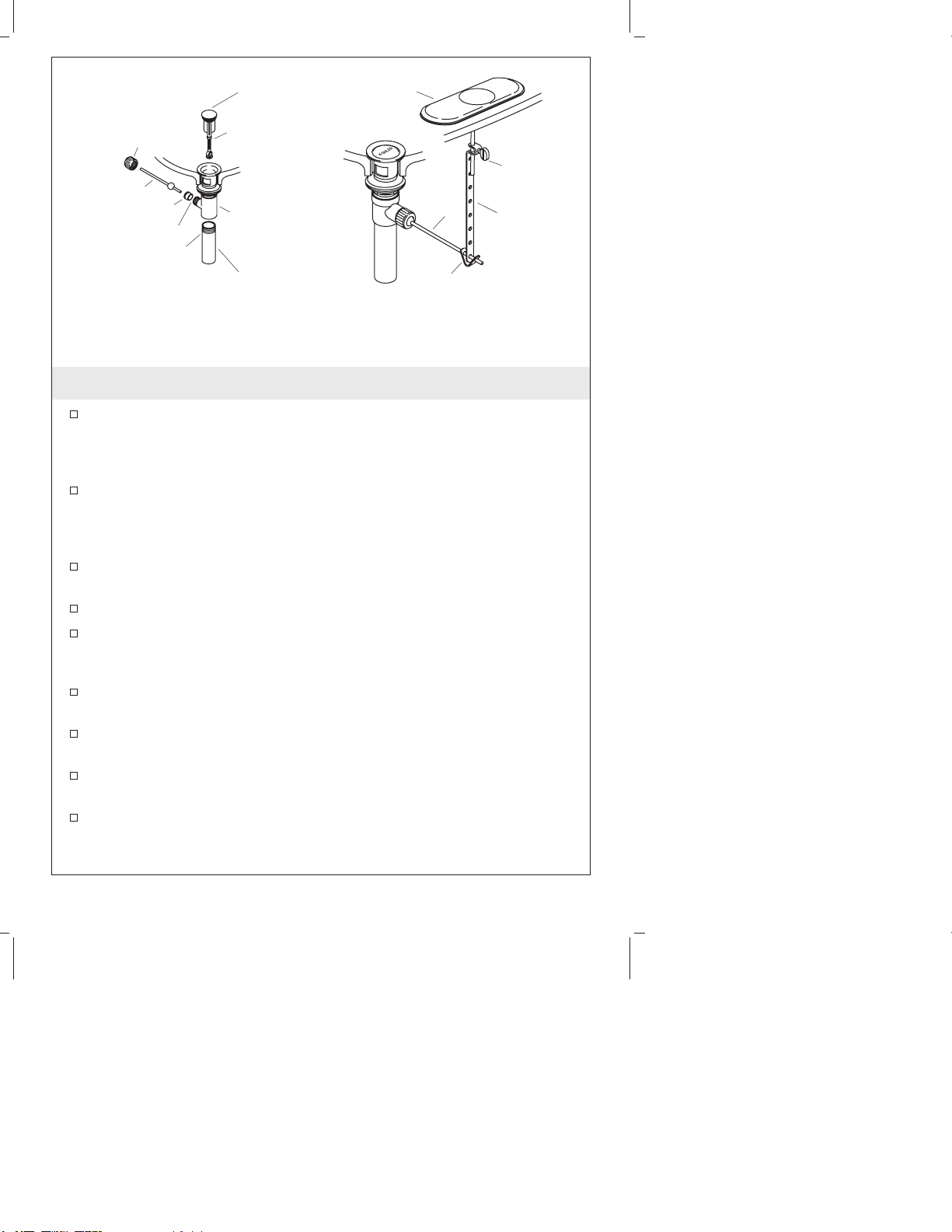

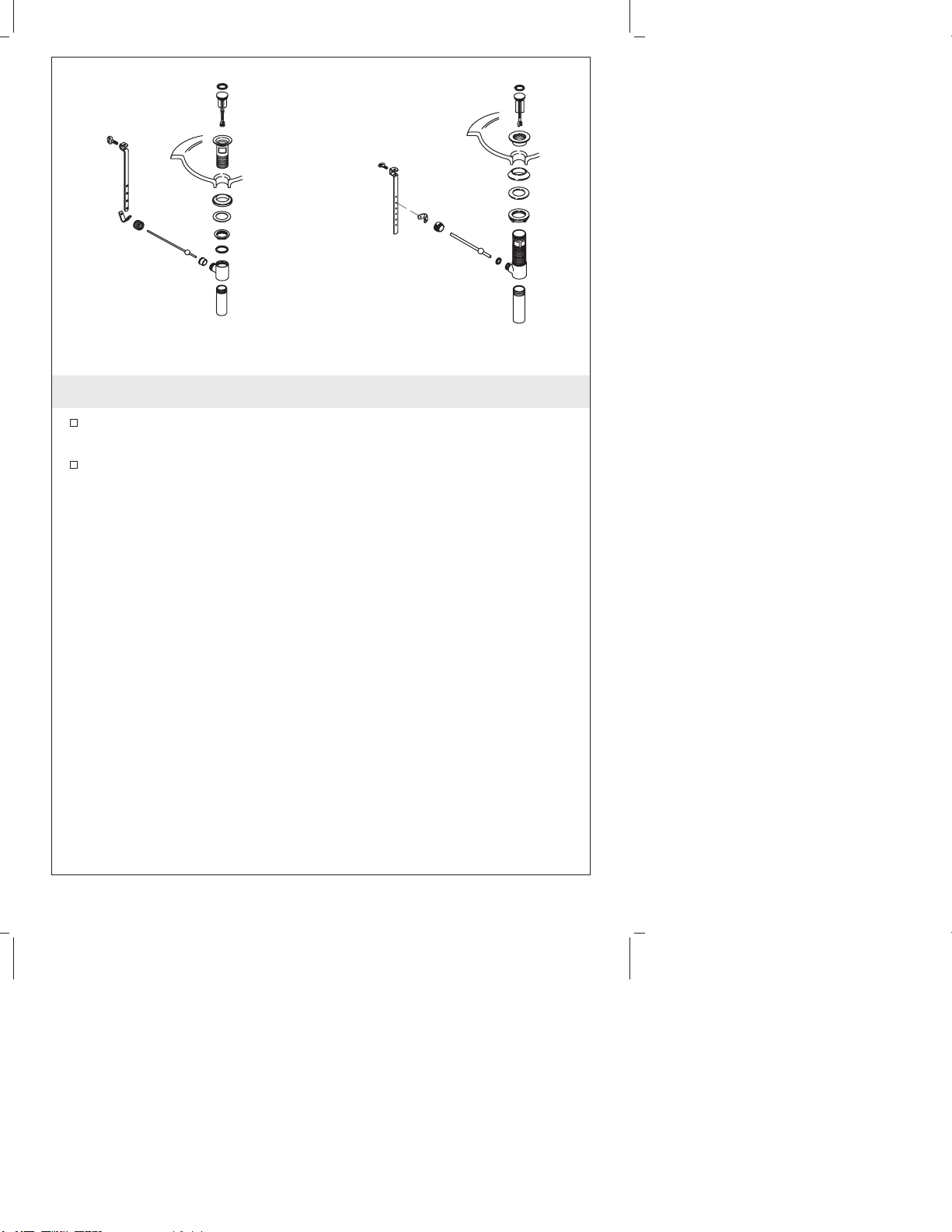

4. Drain Style
Refer to the illustrations above to determine the drain style you
received with your faucet.
Please follow the instructions for your drain style.
Style A Drain Style B Drain
1011135-2-B 6 Kohler Co.

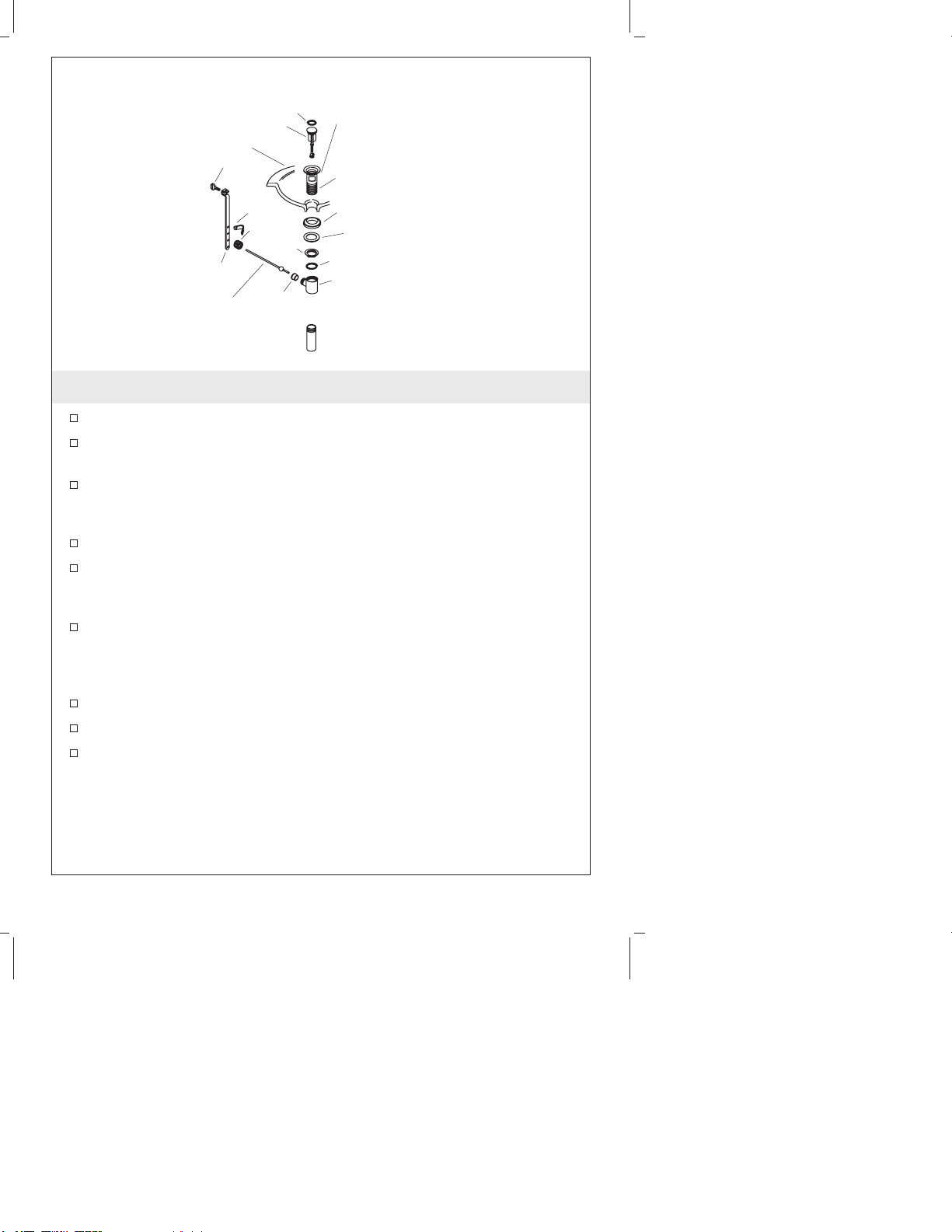

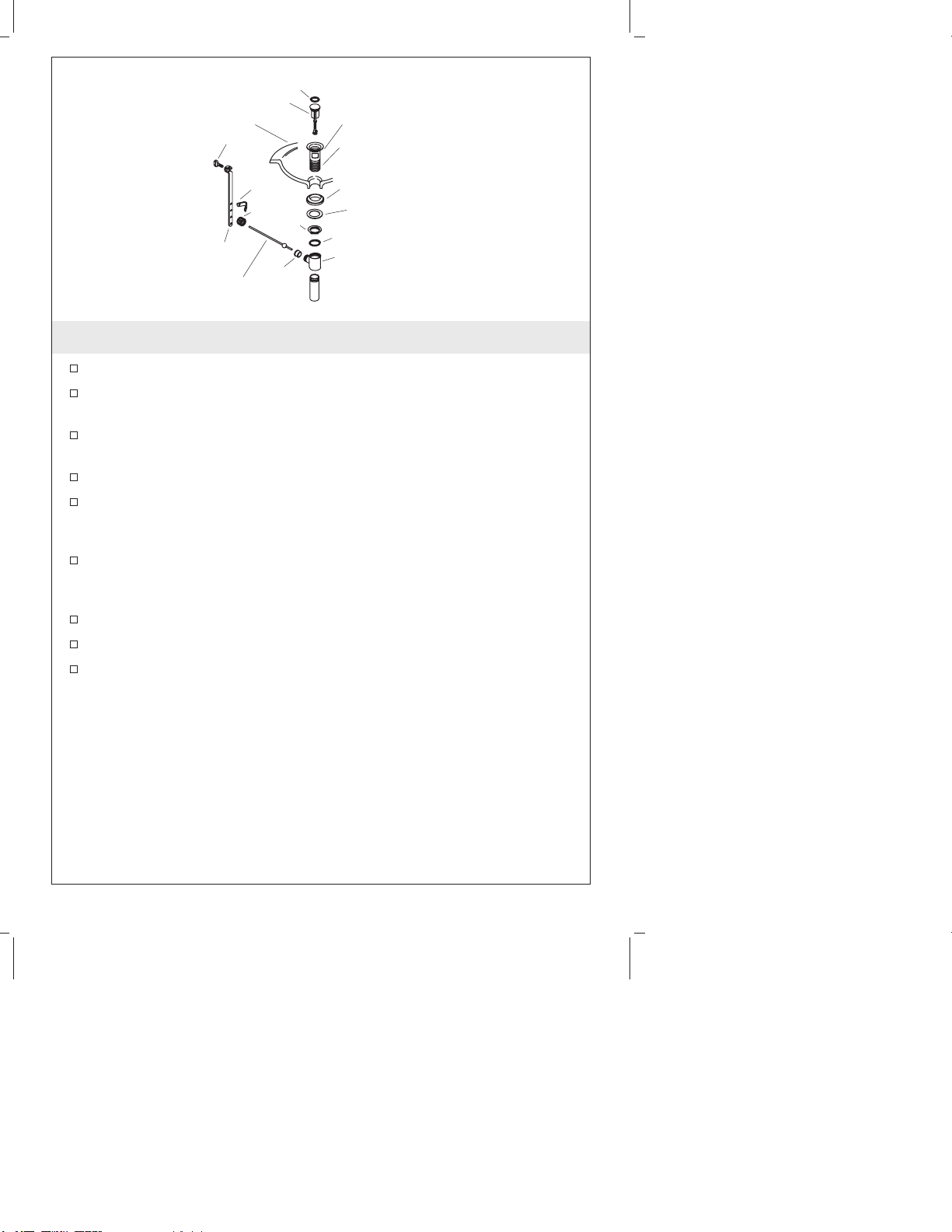

5. Drain Installation-Style A
Remove the protective material from the flange.
Wrap the bottom 2/3 of the flange threads with three layers of
sealant tape.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Insert the flange into the fixture drain hole.
Assemble the gasket (tapered side up) and washer to the flange
and partially thread the nut to the flange. Do not fully tighten the
nut at this time.
Install the body washer and drain body with the seal hole facing
the back of the fixture and securely tighten the nut. Use care to
avoid scratching the finish.
Remove any excess putty or sealant.
Insert the stopper into the flange.
Insert the seal into the seal hole on the body.
Seal
Stopper
Lavatory
Screw
Spring
Clip Gasket
NutNut
Link
Rod Seal
Flange
Apply Plumbers
Putty.
Apply 3 layers of
sealant tape to
bottom 2/3.
Washer
Body Washer
Drain Body
Kohler Co. 7 1011135-2-B

6. Complete Drain Installation-Style A
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Secure
with the body nut.
Remove and adjust the stopper so it lifts about 3/8″(1 cm) when
opened. To adjust, loosen the stopper nut and shorten or lengthen
the stopper as needed. Tighten the stopper nut.
Apply three layers of thread tape and a small bead of pipe
sealant to the tailpiece threads.
Thread the tailpiece to the body and tighten securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
above the lift rod hole.
Faucet
Rod
Clip
Thumb
Screw
Link
1011135-2-B 8 Kohler Co.

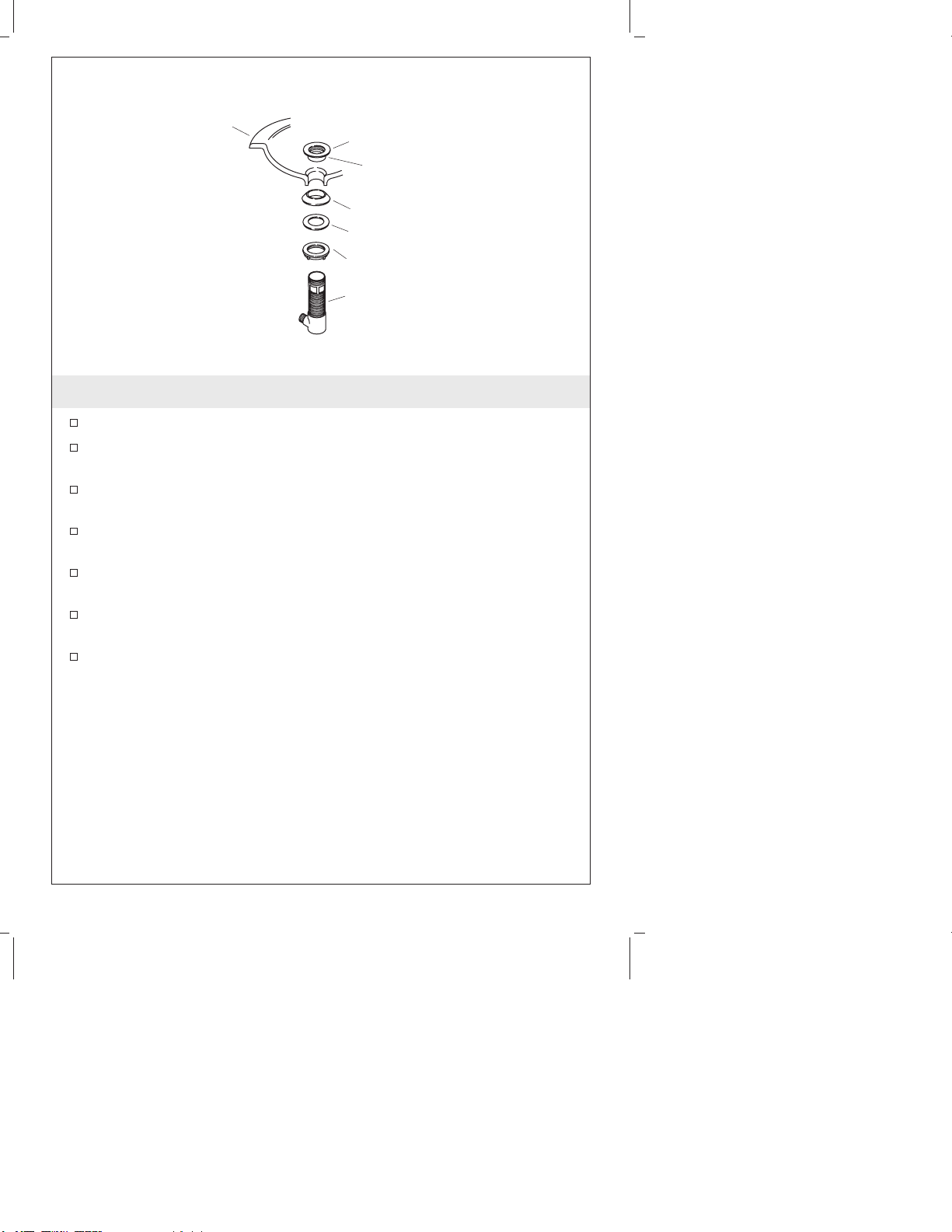

7. Drain Installation-Style B
Remove the protective cover from the flange.
Apply a ring of plumbers putty or other sealant to the underside
of the flange according to the putty manufacturer’s instructions.
Assemble the nut, flat washer, and tapered gasket (tapered side
up) fully onto the body.
From the underside of the fixture, insert the drain body up into
the drain hole.
From the top of the fixture, securely hand tighten the flange onto
the drain body.
Make sure the drain body seal hole is facing the back of the
fixture, and securely tighten the nut.
Remove any excess putty or sealant.
Apply Plumbers
Putty.
Flange
Gasket
Washer
Nut
Drain Body
Fixture
Kohler Co. 9 1011135-2-B

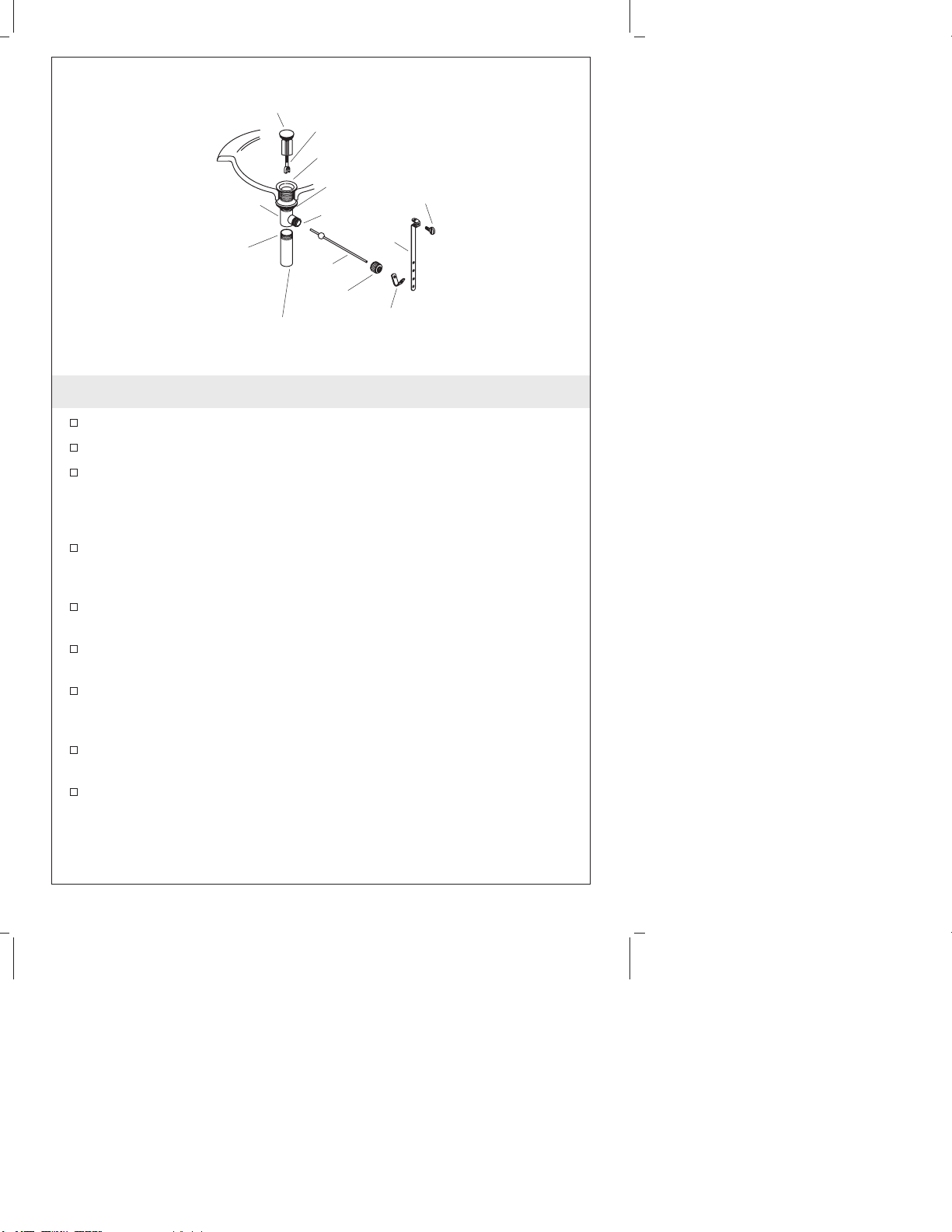

8. Complete Drain Installation-Style B
Press the seal into the seal hole on the body.
Insert the stopper into the flange.
For regular installations, insert the short end of the rod into the
body seal hole and under the stopper. For vandal-resistant
installations, fit the rod through the hole in the stopper. Hand
tighten the body nut.
Remove and adjust the stopper as needed so it lifts about 3/8″(1
cm) when opened. To adjust, rotate the threaded stopper rod in or
out as needed. Retighten the stopper nut.
Apply thread sealant tape to the tailpiece threads, and thread the
tailpiece to the body. Tighten the tailpiece securely.
Slide one end of the clip onto the rod. Slide the link onto the rod
with the thumbscrew facing the back of the fixture.
Squeeze the other end of the clip, aligning the hole with the rod.
Move the link to the proper position by squeezing the clip and
sliding it along the rod.
Insert the lift rod into the hole in the faucet and then into the
hole in the link.
Tighten the thumbscrew onto the link so the lift rod knob extends
1/2″(1.3 cm) above the lift rod hole.
Body
Rod
Clip
Stopper
Nut
Flange
Seal
Nut
Tailpiece
Apply
Thread
Sealant.
Thumb
Screw
Stopper Rod
Link
1011135-2-B 10 Kohler Co.

9. Supply Connections
Install the lavatory using the lavatory manufacturer’s instructions.
Connect the supply tubes to the handle valves, and the supply
stops. Left is hot and right is cold.
Tighten all connections.
Supply
Tube
Supply
Tube
Kohler Co. 11 1011135-2-B

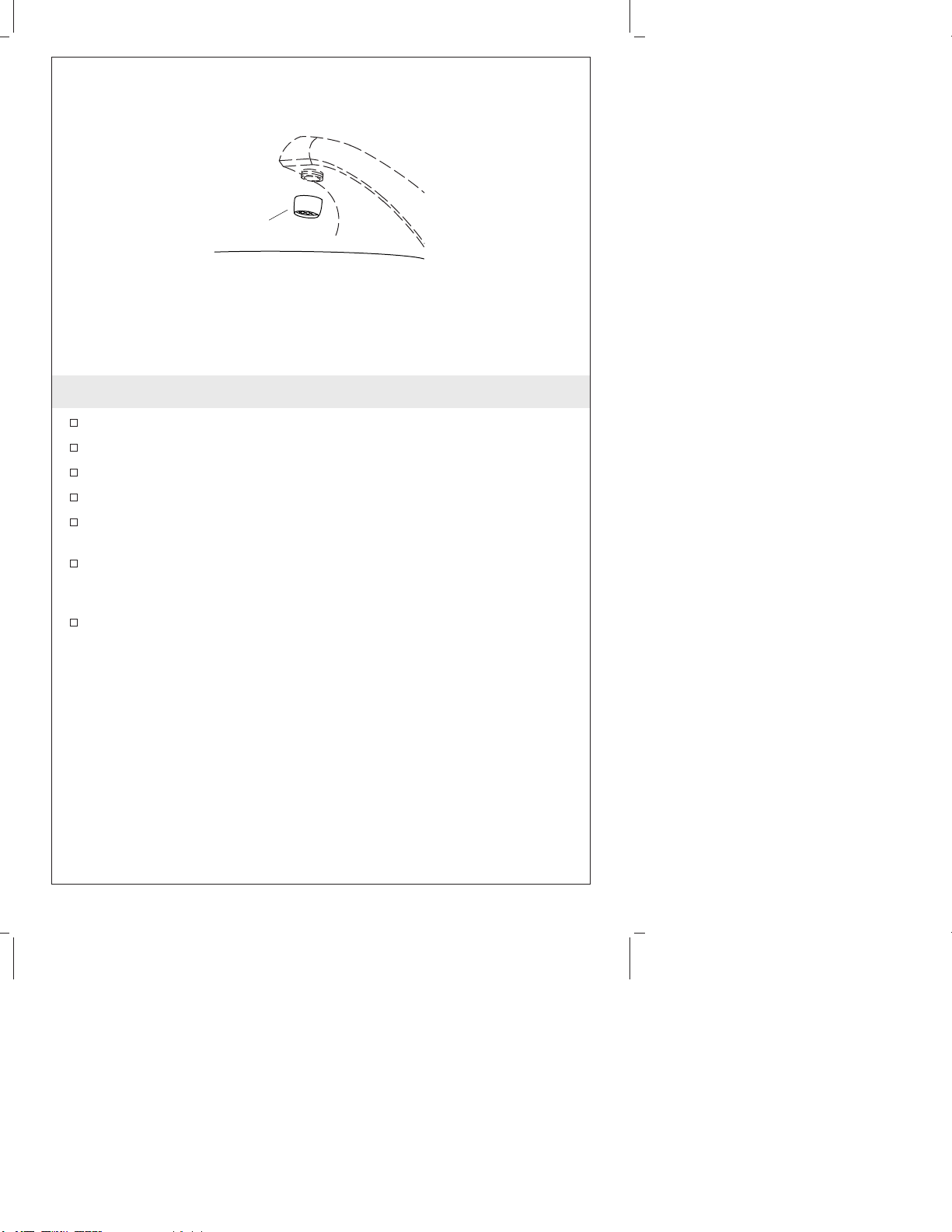

10. Installation Checkout
Connect the tailpiece and P-trap (as needed).
Ensure that all connections are tight.
Remove the aerator by turning it counterclockwise.
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Open both hot and cold valves and run water through the spout
for about a minute to remove debris. Check for leaks. Turn valves
off.
Remove any debris from the aerator and reinstall.
Faucet
Aerator
1011135-2-B 12 Kohler Co.

Guide d’Installation
Robinets de Lavabo à Entraxe Large
Outils et Matériels
Merci d’Avoir Choisi la Société Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît, quelques minutes et lire attentivement ce
manuel avant de commencer l’installation. Ne pas hésiter à nous
contacter en cas de problème d’installation ou de fonctionnement. Nos
numéros de téléphone et notre adresse du site internet sont au verso.
Merci encore d’avoir choisi la Compagnie Kohler.
Avant de Commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’arrivée d’eau principale.
Vérifier avec soin si les tubes d’évacuation ou d’arrivée d’eau
sont endommagés.
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Pour les nouvelles poses, installer le robinet avant d’installer le
lavabo.
La Société Kohler se réserve le droit d’apporter toutes
modifications sur le design des robinets et ceci sans préavis,
comme spécifié dans le Catalogue des Prix.
Clé à
Molette Mastic de Plomberie Joint d'Etanchéité
pour Filetage
Joint
d'étanchéité
Kohler Co. Français-1 1011135-2-B

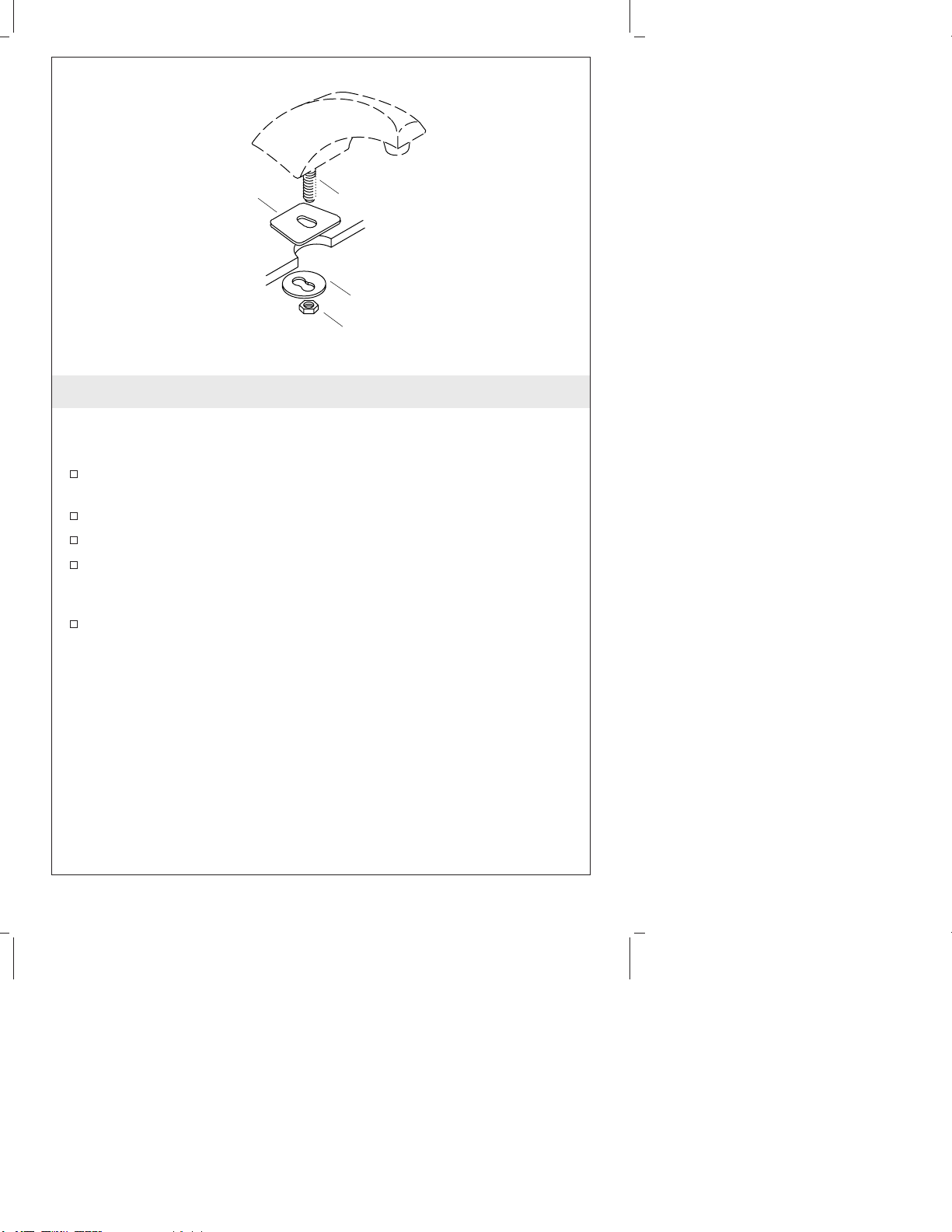

1. Installation du bec
REMARQUE : Pour l’installation d’un bec fixe (non orientable) sur
un lavabo à paroi mince tel qu’en acier inoxydable, retirer l’écrou du
dessus de l’embout de bec.
Pour toutes les installations, glisser la bague d’étanchéité sur la
tige du bec.
Localiser l’orifice central et insérer le bec.
Glisser la rondelle métallique et l’écrou sur la tige du bec.
Placer la rondelle métallique de manière à aligner le deuxième
trou avec l’orifice prévu pour la tige de levage du drain à l’arrière
du bec.
Serrer fermement l’écrou à l’aide d’une clé à tuyaux. Ne pas trop
serrer.
Rondelle
Écrou
Bague
d'étanchéité Queue du bec
1011135-2-B Français-2 Kohler Co.

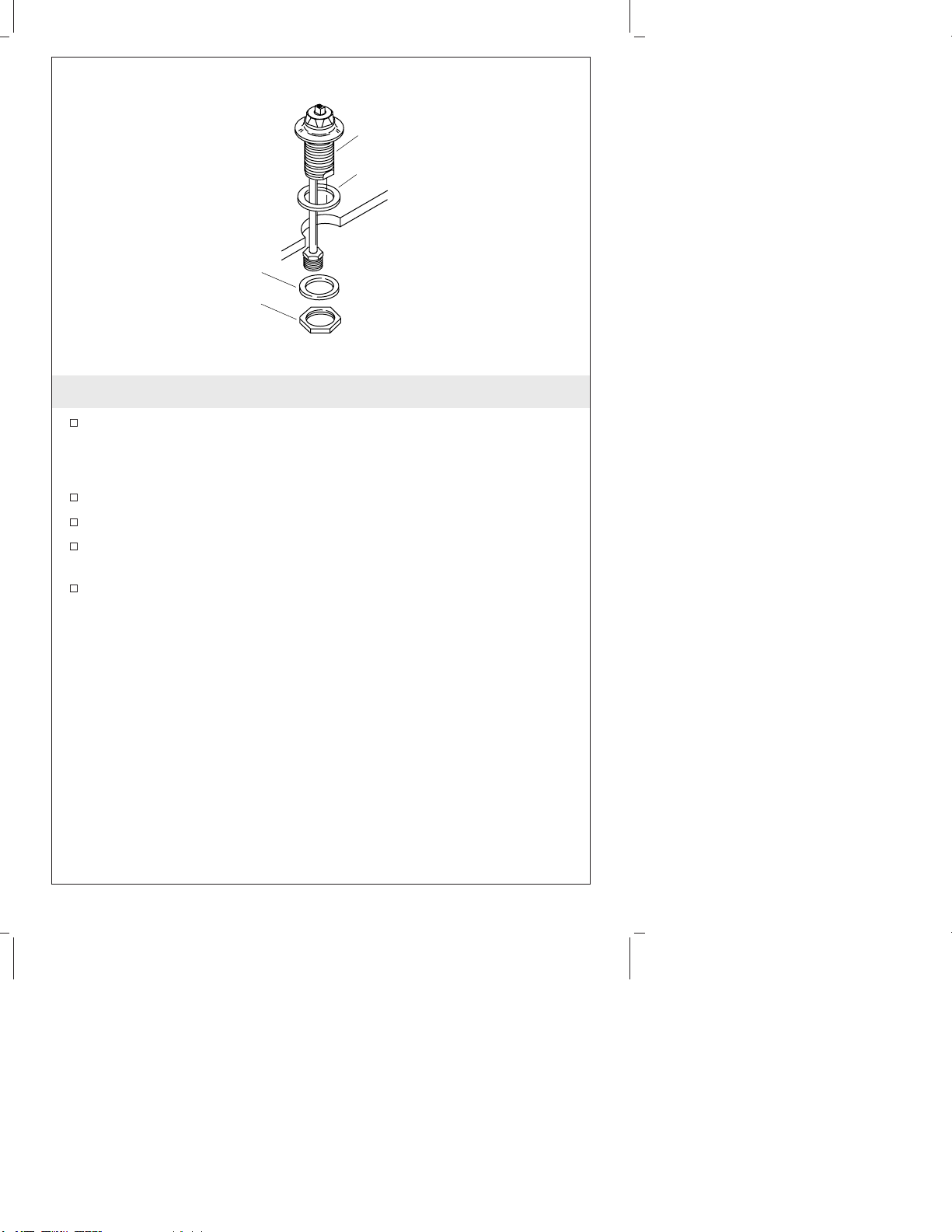

2. Installation de la Poignée de la Valve
Glisser un joint sur chaque corps de valve.
REMARQUE : Le corps de la valve marquée ″Cold″(avec une lettre
appliquée au tube) devrait être installé à droite du robinet.
Insérer les corps de valves dans les trous de fixation respectifs.
Installer une rondelle et un écrou sur le côté inférieur de chaque
corps de valve.
Pivoter chaque corps de valve jusqu’à ce que le tuyau en cuivre
fasse face à l’extérieur du lavabo.
Tout en maintenant les corps de valves en place, bien serrer les
contre-écrous avec une clé. Ne pas trop serrer.
Bague
d'étanchéité
Écrou
Rondelle
Corps de
valve
Kohler Co. Français-3 1011135-2-B

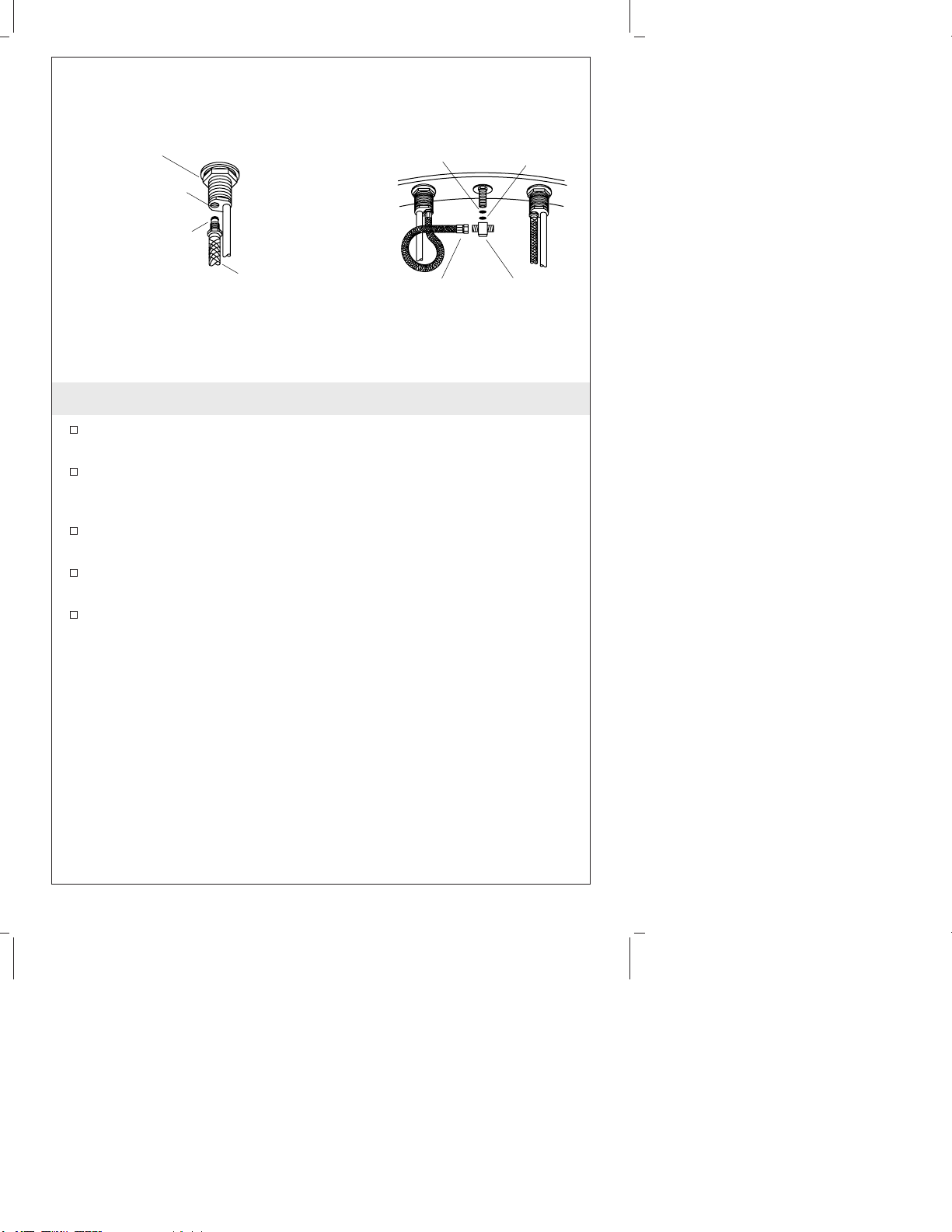

3. T d’Alimentation et Installation du Tuyau
Introduire la bague d’étanchéité en plastique et la rondelle en
caoutchouc dans le T d’alimentation.
Visser à la main le T d’alimentation sur la tige du bec. S’assurer
que les bras du T d’alimentation soient alignés pour faire face aux
côtés gauche et droit du lavabo.
Visser un tuyau flexible sur chaque poignée de valve. Serrer
fermement le tuyau à l’aide d’une clé. Ne pas trop serrer.
Raccorder les tuyaux flexibles au T d’alimentation. Ne pas utiliser
de mastic pour les tiges filetées. Pour éviter l’entortillement des
tuyaux, boucler tel qu’illustré.
Serrer fermement le tuyau à l’aide d’une clé. Ne pas trop serrer.
Flexible
Joint torique
Sortie du corps
de valve
Corps de
valve
T en laiton
Flexible
Bague
d'étanchéité
Rondelle en
caoutchouc
1011135-2-B Français-4 Kohler Co.

4. Style de Drain
Consulter les illustrations ci-dessus pour déterminer le style de
drain reçu avec votre lavabo.
Veuillez s’il vous plaît suivre les instructions relatives à votre
style de drain.
Drain de style BDrain de style A
Kohler Co. Français-5 1011135-2-B

5. Installation du drain - Style A
Retirer la pellicule protectrice de la bride.
Couvrir les deux tiers des tiges filetées de la bride avec trois
couches de ruban d’échantéité.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Ajuster la bride dans l’orifice du tuyau du drain.
Assembler la bague d’étanchéité (côté biseauté vers le haut) et la
rondelle sur la bride et visser partiellement l’écrou sur la bride.
Ne pas serrer l’écrou pour le moment.
Installer et la rondelle du corps et le corps du drain de manière à
ce que l’orifice de joint fasse face au tuyau et serrer fermement
l’écrou. Travailler soigneusement pour éviter les rayures de la
finition.
Enlever tout excédent de mastic d’étanchéité.
Introduir le bouchon dans la bride.
Introduir le joint d’étanchéité dans son orifice sur le corps.
Bouchon
Lavabo
Vis
Joint d'Étanchéité
Écrou
Écrou
Raccord
Tige
Rondelle
Clip à
Ressort
Joint
d'Étanchéité
Joint
d'Étanchéité Bride
Appliquer du Mastic
de Plomberie.
Appliquer 3
couches de ruban
d'échantéité sur
2/3 de la base.
Rondelle du Corps
Corps du Drain
1011135-2-B Français-6 Kohler Co.

6. Installation Complète de Drain - Style A
Pour les installations courantes, introduire l’extrémité courte de la
tige dans l’orifice du joint du corps et sous le bouchon . Pour les
installations anti-vandalisme, passer la tige à travers l’orifice dans
le bouchon. Fixer avec l’écrou du corps.
Retirer et ajuster le bouchon pour qu’il puisse s’élever à peu près
de 3/8″(1 cm) en position d’ouverture. Pour ajuster, dévisser
l’écrou du bouchon et raccourcir ou rallonger au besoin. Serrer
l’écrou du bouchon.
Appliquer trois couches de ruban d’échantéité pour tige filetées et
de la pâte à joint sur le filetage de la pièce de raccordement.
Visser le tuyau dans la bride et fixer en serrant à la main.
Faire passer une extrémité du clip sur la tige. Glisser le raccord
sur la tige avec la vis de serrage faisant face à l’arrière de
l’appareil.
Comprimer l’autre extrémité du clip, en alignant l’orifice avec la
tige.
Déplacer le raccord vers sa position appropriée en comprimant le
clip et le faisant glisser sur la tige.
Insérer le levier de la tige dans l’orifice prévu du robinet et à
travers l’orifice prévu dans le raccord.
Serrer la vis de serrage sur le raccord de manière à ce que le
bouton de la tige de levage s’étende au dessus de l’orifice de la
tige de levage.
Écrou du Corps
Bouchon
Corps
Joint d'Étanchéité
Orifice du Joint
Tige
Appliquer 3 couches
de ruban
d'étanchéité et un
petit boudin de
mastic aux filetages.
Écrou
d'arrêt
Pièce de
Raccordement
Vis en clé
de violon
Pince à
ressort
Tringle
réglable
Tige
Robinet
Kohler Co. Français-7 1011135-2-B

7. Installation de drain - Style B
Retirer la pellicule protectrice de la bride.
Appliquer un anneau de mastic d’étanchéité ou un produit
semblable sur le dessous de la bride selon les instructions du
fabricant du mastic.
Assembler l’écrou, la rondelle plate et la bague d’étanchéité
biseautée (biseau vers le haut) sur le corps.
Introduire le corps du drain dans l’appareil, insérer le corps du
drain dans l’orifice du drain.
Du dessus de l’appareil, serrer délicatement à la main la bride sur
le corps du drain.
S’assurer que l’orifice d’étanchéité du corps du drain fasse face à
l’appareil et serrer délicatement l’écrou.
Enlever tout excédent de mastic d’étanchéité.
Appliquer du Mastic
de Plomberie.
Bride
Joint d'Étanchéité
Rondelle
Écrou
Corps du Drain
Appareil Sanitaire
1011135-2-B Français-8 Kohler Co.
