Kohler K-2335 User manual

Installation Guide
Lavatory and Optional Hand Basin
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2314, K-2335
1012580-2-E

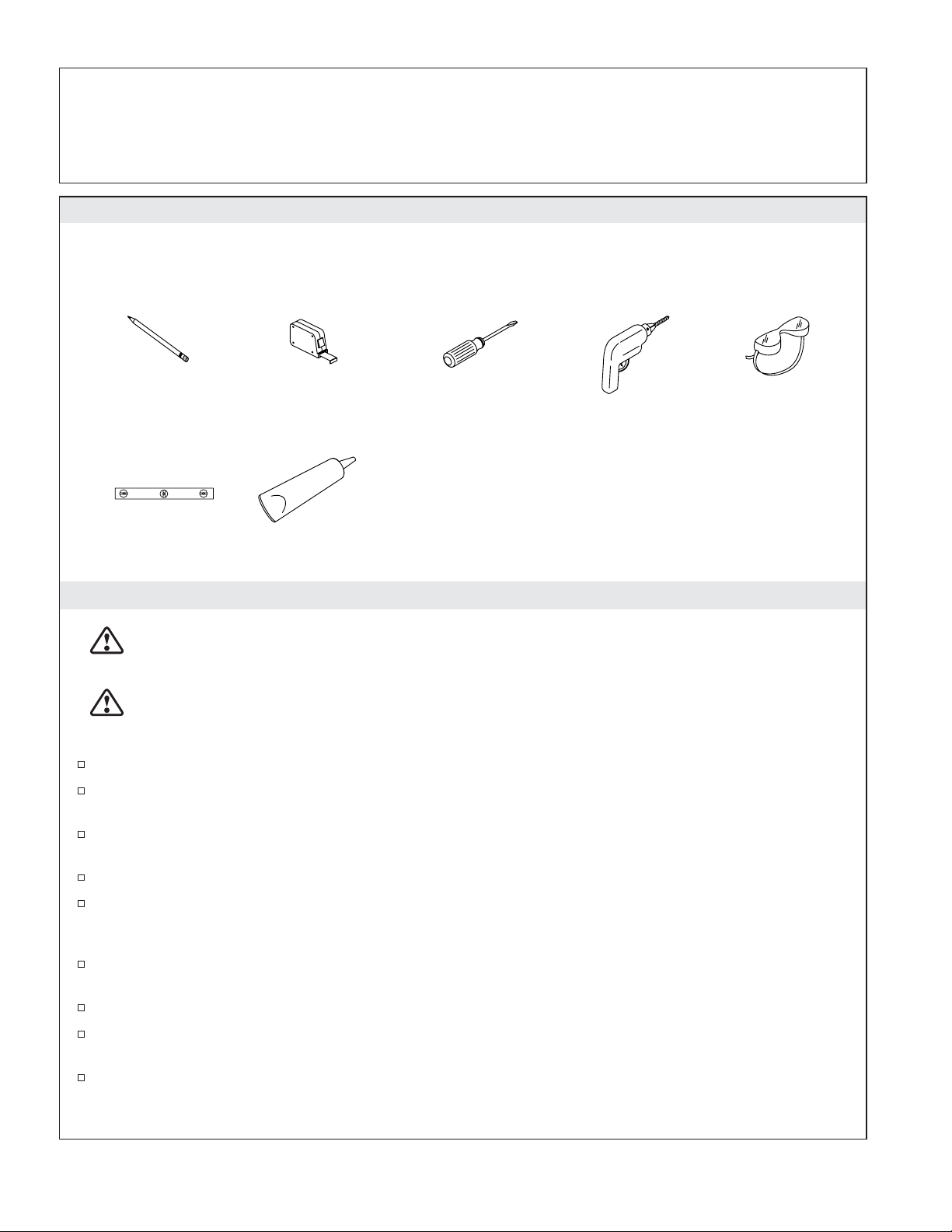

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage. Do not attempt to lift or install the
lavatory without assistance. The lavatory can break, chip or cause personal injury if handled
carelessly.
CAUTION: Risk of product damage. Do not use plumbers putty with this product. Plumbers putty
can cause permanent discoloration of product surfaces. Sealant is the required for the installation.
Observe all local plumbing and building codes.
Refer to the Homeowners Guide to determine all necessary components for your installation.
Prior to installation, unpack the new lavatory and inspect it for damage. Return the lavatory to its
protective carton until you are ready to install it.
Inspect the existing drain and supply tubing. Replace if necessary.
If installing multiple components (vanity, cabinet, countertop, lavatory), read all component
installation instructions before beginning the lavatory installation. Some components should be
installed before others. Refer to the Homeowners Guide for sample configurations.
To ensure the lavatory functions properly, all components (vanity, cabinet, countertop, lavatory)
must be level.
The K-3081 model wall-mount vanity is designed for placement under the lavatory.
If brackets are installed for the natural lavastone countertop, no additional brackets are required for
this installation.
This lavatory is available with no faucet drilling, single-hole drilling, 4″(10.2 cm) center drilling, or
8″(20.3 cm) center drilling.
The lavatory with no faucet drilling is designed for use with Kohler mirrored cabinets with
integrated laminar flow faucet. A wall-mount faucet (minimum spout length 9″(22.9 cm)) may also
be used with this lavatory.
Before installing the finished wall, make sure the proper headers are installed for each of your
component choices in this product line (consult the Homeowners Guide for proper configuration).
Plumbing and electrical (if applicable) rough-ins should also be completed before installing the
finished wall.
Pencil Measuring Tape Safety Glasses
Drill
Silicone Sealant
Plus:
• Screws
• Washers
Level
Phillips
Screwdriver
1012580-2-E 2 Kohler Co.

1. Prepare the Wall
CAUTION: Risk of personal injury and product damage. Extend the brace beyond the lavatory to
the nearest stud. This will ensure proper support for the lavatory.
If installing the lavatory with brackets only:
Install a 2x12 brace per the installation instructions packed with the K-9583 lavatory bracket kit.
Refer to the ″Install the Lavatory with Brackets Only″section through the ″Install the Lavatory to
the Brackets″section to complete the lavatory installation.
If installing the lavatory with the Lavastone countertop:
Install a 2x12 brace per the installation instructions packed with K-9667/76 countertop bracket kit.
Refer to the ″Install the Lavatory to the Countertop/Vanity″section to complete the lavatory
installation.
If installing the lavatory with K-3081 wall-mount vanity:
Install a 2x6 brace per the installation instructions packed with K-3081 wall-mount vanity.
Refer to the ″Install the Lavatory to the Countertop/Vanity″section to complete the lavatory
installation.
If installing mirrored cabinets K-3091/92/93:
Rough-in the plumbing according to the instructions packed with the mirrored cabinets.
If installing mirrored cabinets K-3082/83/89/90:
Rough-in the plumbing and electrical connections according to the instructions packed with the
mirrored cabinets.
For all installation types:
Rough-in the supplies, drain, and trap.
Complete the finished wall.
2. Install the Lavatory with the Brackets Only
Attach the brackets to the wall per the installation instructions packed with the lavatory bracket
kit.
Bracket
Lag Screw
Kohler Co. 3 1012580-2-E

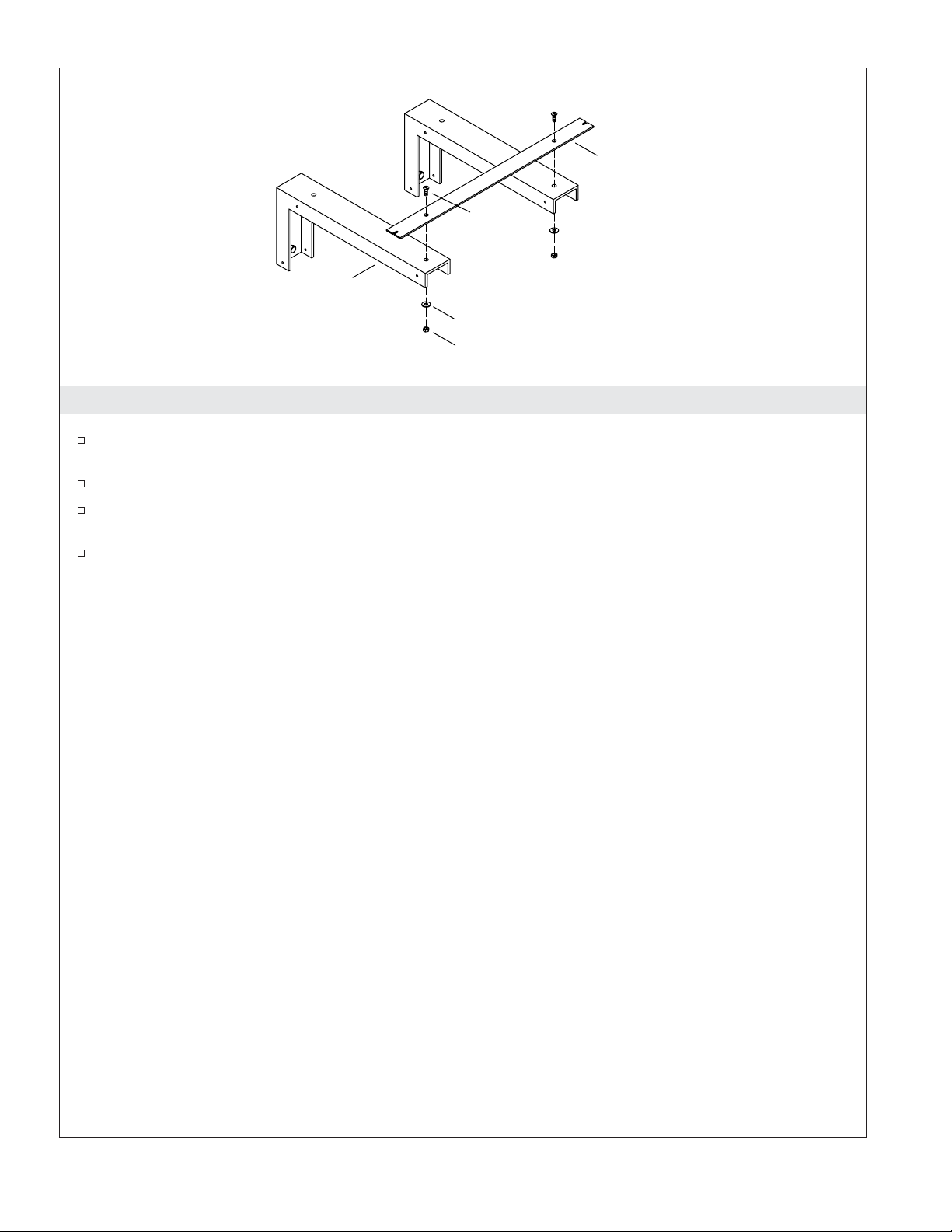

3. Attach the Tie Bar to the Brackets
Insert the 1/8″bolts through a washer, then insert the 1/8″bolts through the bracket holes closest to
the wall.
Spin the toggle wing nut onto the tip of each bolt.
Place the tie bar on the brackets, aligning the inner holes of the tie bar with holes in front of the
brackets.
Bolt the tie bar down using the flush head bolt, washer, and nut.
Tie Bar
Bracket
Washer
Nut
Flush Head Bolt
1012580-2-E 4 Kohler Co.

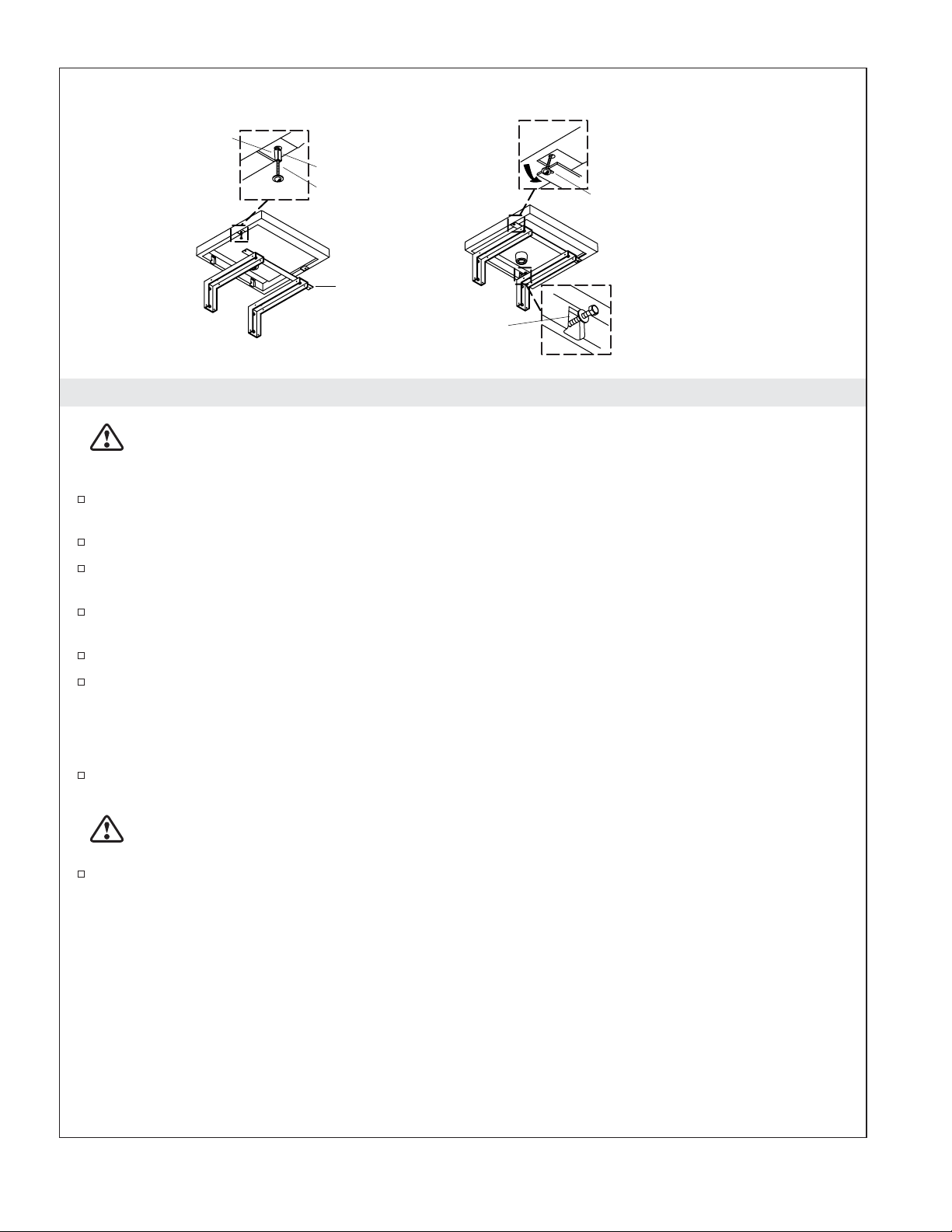

4. Install the Lavatory to the Brackets
CAUTION: Risk of personal injury or product damage. Do not attempt to lift or install the
lavatory without assistance. The lavatory can break, chip, or cause personal injury if handled
carelessly.
Pinch the toggle wing nuts closed on the toggle bolt assemblies and insert into the front holes of the
lavatory bottom.
Lift the lavatory up above the mounted brackets.
Align the installed toggle bolt assemblies with the slots on the tie bar, then set the lavatory down on
the brackets.
Locate the mounting holes in the back of lavatory, then mark the holes with a pencil. Lift the
lavatory up off the brackets and set aside.
Pre-drill the marked holes.
Align the installed toggle bolt assemblies with the slots on the brackets again, then set the lavatory
down on the brackets.
IMPORTANT! Select the appropriate lag bolts and washers according to the thickness and type of finished
wall.
Insert two lag bolts and washers (not provided) through the holes located in the pockets in back of
lavatory, then into the finished wall.
CAUTION: Risk of product damage. Do not overtighten the bolts. Overtightening will damage the
lavatory.
Tighten all bolts.
Toggle Wing Nut
Toggle Bolt
Assembly
Pinch wing nut closed to
insert into lavatory hole.
As Viewed From Below
Pocket in back
of lavatory
Insert toggle bolt
into slot.
Insert lag bolt and washer through
back of lavatory, then attach to
finished wall.
Tie Bar
Kohler Co. 5 1012580-2-E

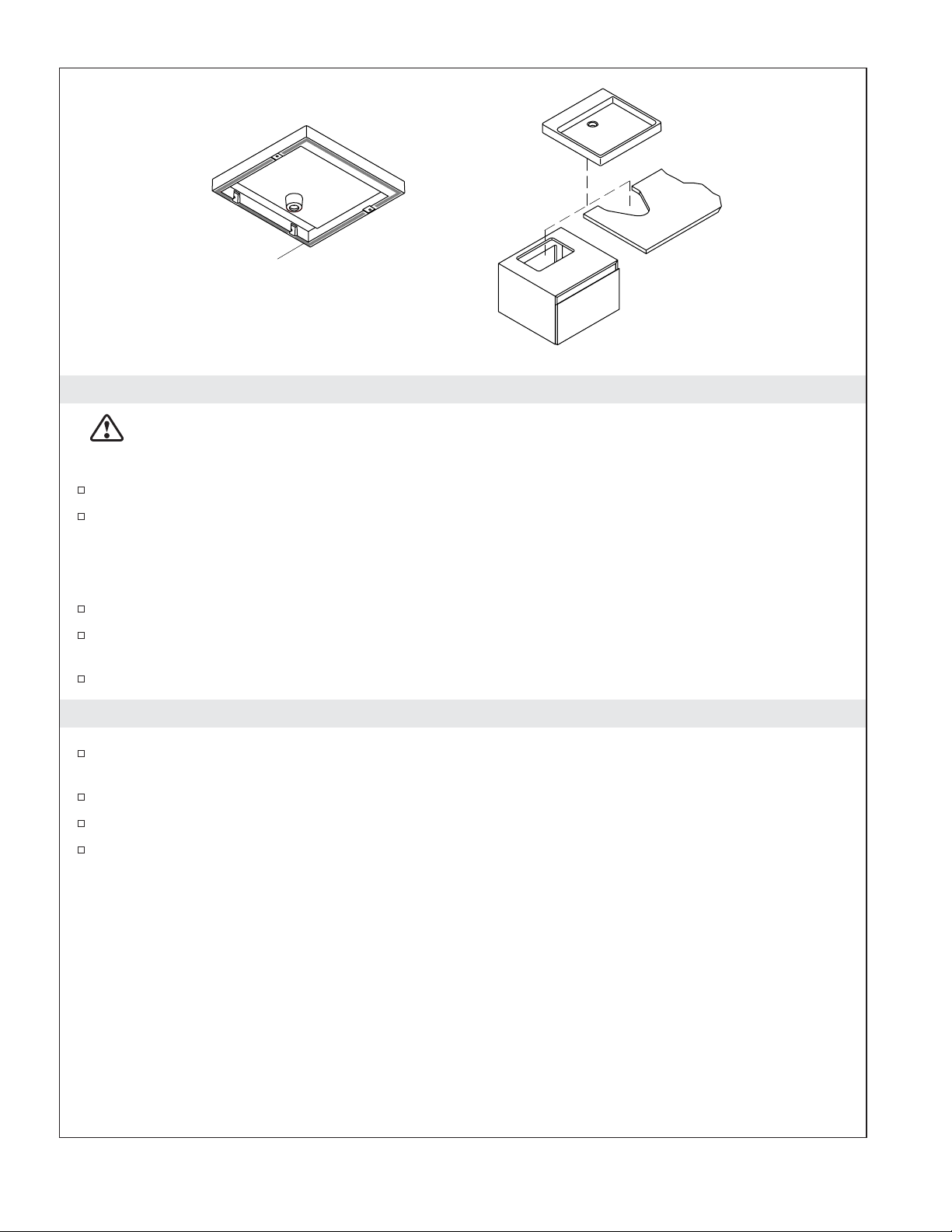

5. Install the Lavatory to the Countertop/Vanity
CAUTION: Risk of product damage. Do not use plumbers putty with this product. Plumbers putty
can cause permanent discoloration of product surfaces. Silicone sealant is required for the
installation.
Make sure the countertop/vanity surface is clean and dry.
Temporarily position the lavatory on the countertop/vanity cut-out. Lightly mark the outline with a
pencil.
NOTE: If installing the lavatory with hole drilling, install the faucet at this time. Follow all the instructions
packed with the faucet.
Remove the lavatory and apply a continuous bead of silicone sealant around the bottom edges of
the lavatory.
Place the lavatory on top of the countertop/vanity cut-out and immediately wipe away any excess
silicone sealant.
Allow the silicone sealant to cure before proceeding.
6. Complete the Installation
Install the bracket covers according to the installation instructions packed with the bracket kit.
Install the lavatory drain according to the installation instructions packed with the drain.
Connect the supplies, trap, and drain assembly.
Turn the water supplies on and check for leaks.
Lavastone Countertop
Wall-Mount Vanity
Sealant
As viewed from below
1012580-2-E 6 Kohler Co.

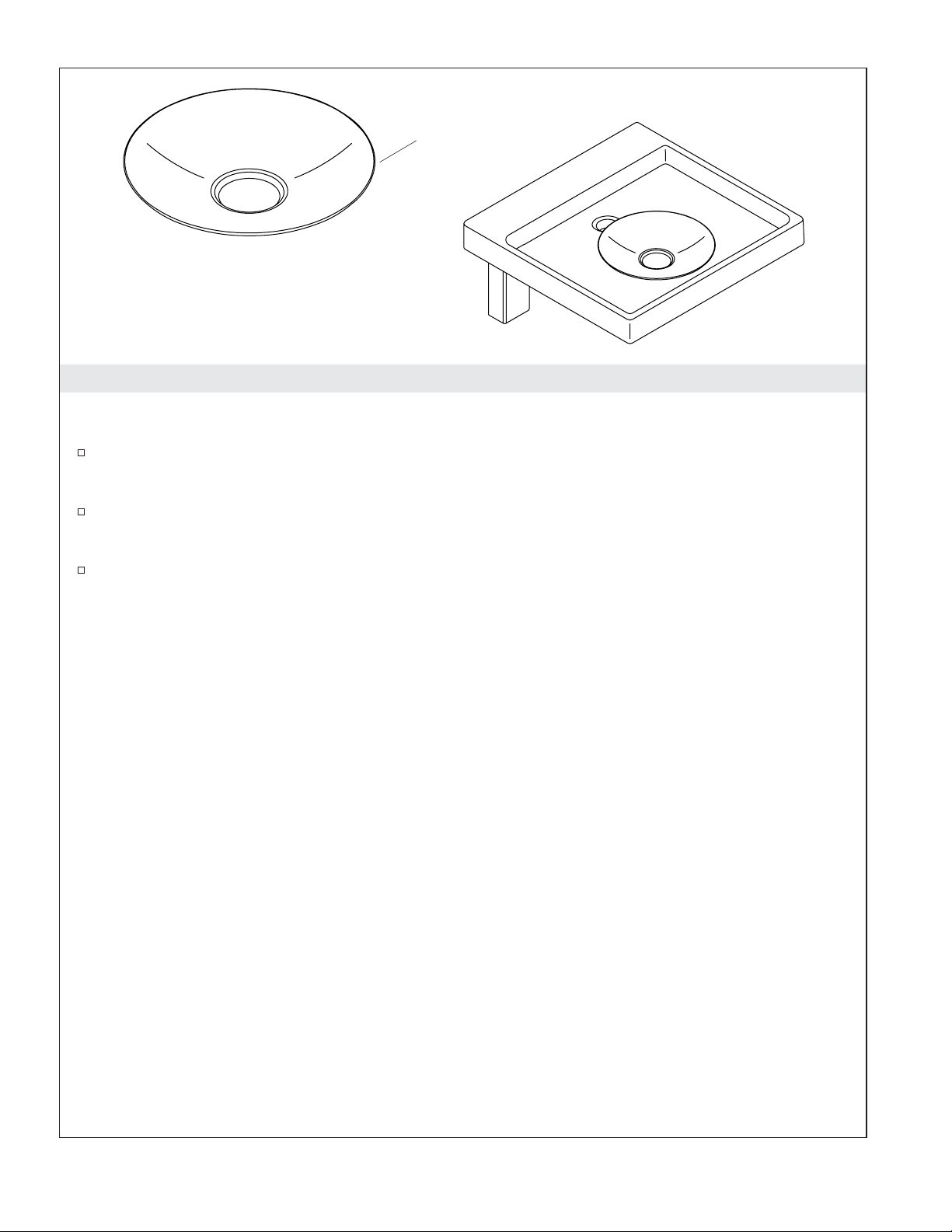

7. Install the Hand Basin (optional)
NOTE: There are two optional hand basins, one with an open bottom (K-2315) and one with a closed
bottom (K-2316). These basins are designed to catch and retain water.
Set the hand basin on the lavatory.
For Open Bottom Basins:
Lift up the open bottom basin evenly or tip to one side to allow the water to drain through the hole.
For Closed Bottom Basins:
Pour the water out of the closed bottom basin.
Open Bottom Hand Basin
(closed bottom version
not shown)
Kohler Co. 7 1012580-2-E

Guide d’installation
Lavabo et bassin à main optionnel

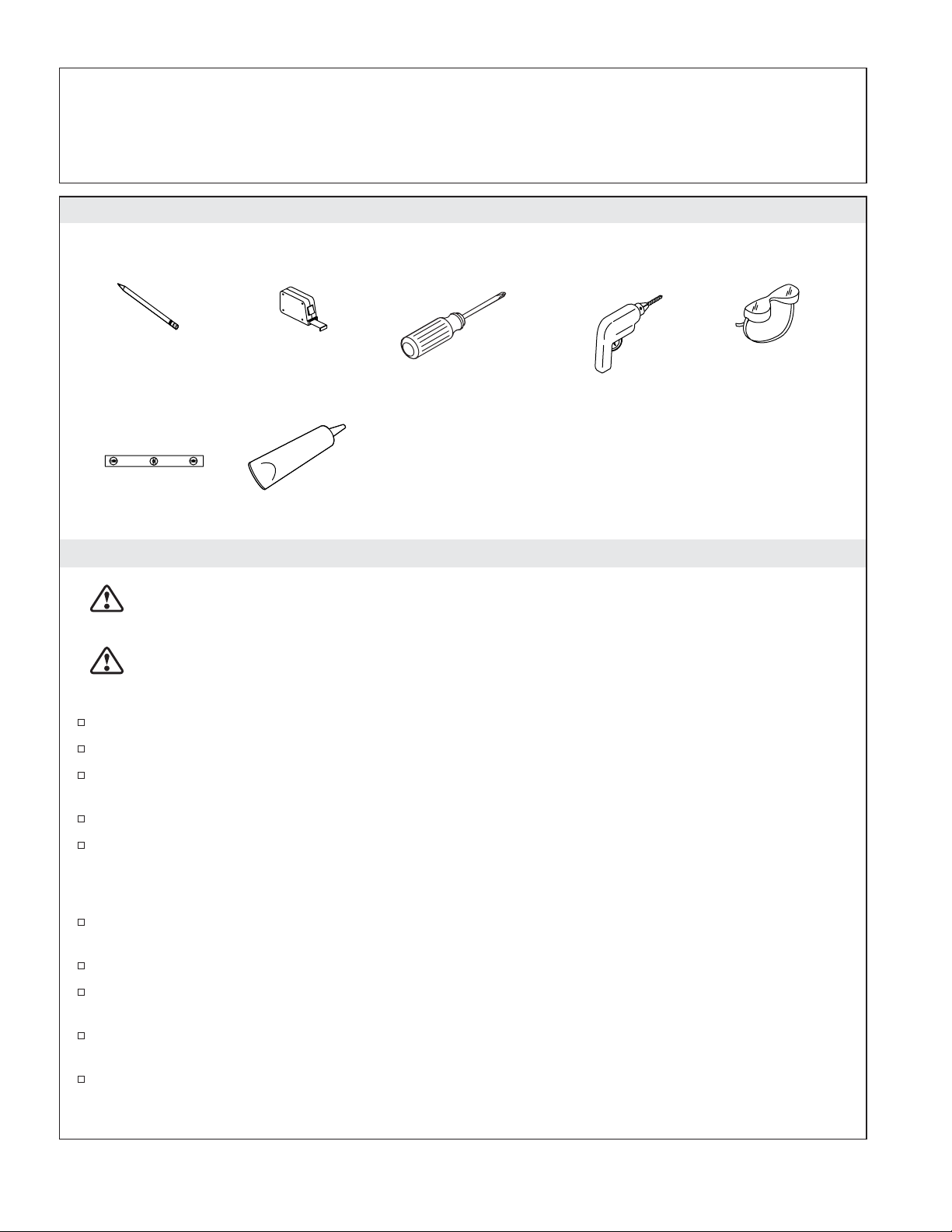

Outils et matériels
Avant de commencer
ATTENTION : Risque de blessure corporelle ou d’endommagement du produit. Ne pas essayer
de soulever ou d’installer le lavabo sans assistance. Le produit peut casser, se fendre ou causer des
blessures si il est manipulé sans précaution.
ATTENTION : Risque d’endommagement du produit. Ne pas utiliser du mastic de plombier avec
ce produit. Le mastic de plombier peut causer une décoloration permanente des surfaces du
produit. Une étanchéité est requise pour cette installation.
Respecter tous les codes de plomberie et de bâtiment locaux.
Se référer au guide du propriétaire afin de déterminer tous les composants nécessaires à
l’installation.
Avant son installation, déballer le nouveau lavabo et l’examiner pour en déceler tout dommage.
Remettre le lavabo dans son emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain existant et la tuyauterie d’alimentation. Remplacer si nécessaire.
Si plusieurs composants sont installés (armoire de toilette, meuble, comptoir, lavabo, etc.), lire toutes
les instructions d’installation avant de commencer l’installation du lavabo. Certains éléments doivent
être installés avant d’autres. Se référer au guide du propriétaire pour les configurations possibles.
Pour assurer de propres fonctions du lavabo, tous les composants (armoire de toilette, meuble,
comptoir, lavabo) doivent être nivelés.
Le meuble à montage mural modèle K-3081 est conçu pour un placement sous le lavabo.
Si des supports sont installés pour un comptoir en pierre volcanique naturelle, aucun support
supplémentaire n’est nécessaire pour cette installation.
Ce lavabo est disponible sans orifices pour robinet, un orifice unique, forage central de 4″(10,2 cm)
ou de 8″(20,3 cm).
Crayon Mètre ruban Tournevis
Perceuse
Lunettes de
protection
Matériau
d'étanchéité
• Vis
• Rondelles
Et:
Niveau à bulle
Kohler Co. Français-1 1012580-2-E

Avant de commencer (cont.)
Le lavabo sans forage d’orifice est conçu pour être installé avec les meubles à miroir Kohler avec
robinet à débit laminaire intégré. Un robinet à montage mural (longueur minimum du bec de 9″
(22,9 cm)) peut aussi être utilisé avec ce lavabo.
Avant de compléter le mur, s’assurer d’avoir installé les linteaux appropriés pour chaque choix de
composant de cette ligne de produits (se reporter au guide du propriétaire pour la configuration
correcte). Les raccordements de plomberie et électriques (si applicables) devraient être complétés
avant d’installer le mur fini.
Kohler Co. Français-2 1012580-2-E

1. Préparer le mur
ATTENTION : Risque de dommage corporel ou d’endommagement du produit. Étendre la pièce
de renfort au-delà du lavabo jusqu’au montant le plus proche. Cela assurera le support approprié
pour le lavabo.
Si le lavabo est installé uniquement avec des supports:
Installer un montant de 2x12 selon les instructions d’installation emballées avec le kit de montant de
lavabo K-9583.
Se référer de la section ″Installer le lavabo avec supports uniquement″à la section ″Installer le
lavabo avec supports″pour compléter l’installation du lavabo.
Si le lavabo est installé avec un comptoir en pierre volcanique:
Installer un montant de 2x12 selon les instructions d’installation emballées avec un kit de montant
de comptoir K-9667/76.
Se référer à la section ″Installer le lavabo au comptoir/meuble″pour compléter l’installation du
lavabo.
Si le lavabo est installé avec un meuble à montage mural K-3081:
Installer un renfort de 2x6 selon les instructions d’installation emballées avec le meuble à montage
mural K-3081.
Se référer à la section ″Installer le lavabo au comptoir/meuble″pour compléter l’installation du
lavabo.
Si des armoires à miroirs K-3091/92/93 sont installées:
Raccorder la plomberie selon les instructions emballées avec les meubles à miroir.
Si des armoires à miroirs K-3082/83/89/90 sont installées:
Raccorder la plomberie et les connexions électriques selon les instructions emballées avec les
meubles à miroir.
Pour tous les types d’installation:
Raccorder les alimentations, le drain et le siphon.
Compléter le mur fini.
Vis tire-fond
Support
1012580-2-E Français-3 Kohler Co.

2. Installer le lavabo avec supports uniquement
Attacher les supports au mur selon les instructions d’installation emballées avec le kit de support
du lavabo.
Kohler Co. Français-4 1012580-2-E

3. Attacher la barre de jonction aux supports
Insérer les boulons de 1/8″dans une rondelle, puis dans les trous des supports les plus proches du
mur.
Visser l’écrou à oreilles sur la tige de chaque boulon.
Placer la barre de jonction sur les supports, en alignant les orifices intérieurs de la barre de jonction
et les orifices à l’avant des supports.
Fixer la barre de jonction avec le boulon à tête plate, la rondelle et l’écrou.
Barre de
jonction
Vis à
tête plate
Rondelle
Écrou
Support
1012580-2-E Français-5 Kohler Co.

4. Installer le lavabo sur les supports
ATTENTION : Risque de blessure corporelle ou d’endommagement du produit. Ne pas essayer
de soulever ou d’installer le lavabo sans assistance. Le produit peut casser, se fendre ou causer des
blessures si il est manipulé sans précaution.
Pincer les écrous à oreilles sur les ensembles des boulons à ailettes et insérer dans les orifices avant
de la base du lavabo.
Soulever le lavabo sur les supports montés.
Aligner les ensembles des écrous à oreilles avec les rainures de la barre de jonction, puis poser le
lavabo sur les supports.
Localiser les orifices de montage à l’arrière du lavabo, puis les marquer avec un crayon. Soulever le
lavabo hors des supports et mettre de côté.
Percer préalablement les orifices marqués.
Aligner les ensembles des écrous à oreilles avec les rainures du support, puis poser le lavabo sur les
supports.
IMPORTANT ! Sélectionner les tire-fond et les rondelles conformément à l’épaisseur et au type de mur
fini.
Insérer deux tire-fonds et rondelles (non fournis) dans les orifices localisés dans les poches à l’arrière
du lavabo puis dans le mur fini.
ATTENTION : Risque d’endommagement du produit. Ne pas trop serrer les boulons. Le serrage
excessif peut endommager le lavabo.
Serrer tous les boulons.
Vue de dessous
Poche à l'arrière
du lavabo
Pincer l'écrou à oreilles
pour l'insérer dans
l'orifice du lavabo.
Inserer le boulon
dans la rainure.
Introduire le tire-fond et la
rondelle au mur par le côté
arrière du lavabo.
Écrou à oreilles
Barre de jonction
Ensemble boulon à oreilles
Kohler Co. Français-6 1012580-2-E

5. Installer le lavabo sur le comptoir/meuble
ATTENTION : Risque d’endommagement du produit. Ne pas utiliser du mastic de plombier avec
ce produit. Le mastic de plombier peut causer une décoloration permanente des surfaces du
produit. Un joint à la silicone est requis pour l’installation.
S’assurer que la surface du comptoir/meuble soit propre et sèche.
Positionner temporairement le lavabo sur la découpe du comptoir/meuble. Marquer légèrement le
contour avec un crayon.
REMARQUE : Si le lavabo est installé avec des orifices, installer le robinet à ce moment. Suivre les
instructions emballées avec le robinet.
Retirer le lavabo et appliquer du mastic à la silicone autour des bords inférieurs du lavabo.
Placer le lavabo sur la découpe du comptoir/meuble et nettoyer immédiatement tout excès de
mastic à la silicone.
Laisser prendre le mastic à la silicone avant de continuer.
6. Compléter l’installation
Installer les couvercles de support suivant les instructions d’installation emballées avec le kit de
support.
Installer le drain du lavabo selon les instructions d’installation emballées avec le drain.
Connecter les alimentations, le siphon et l’ensemble du drain.
Ouvrir les alimentations d’eau et vérifier s’il y a des fuites.
Matériau
d'étanchéité
Vue de dessous
Comptoir
en pierre
volcanique
Meuble montage
mural
1012580-2-E Français-7 Kohler Co.

7. Installer le bassin à main
REMARQUE : Il y a deux vasques optionnelles: l’une avec fond ouvert (K-2315) et l’autre avec un fond
fermé (K-2316). Ces vasques sont conçues pour recevoir et retenir l’eau.
Positionner la vasque sur le lavabo.
Pour des vasques à fonds ouverts:
Soulever ou incliner la vasque à fond ouvert pour évacuer l’eau par l’orifice.
Pour des vasques à fonds fermés:
Verser l’eau en dehors de la vasque à fond fermé.
Vasque à fond ouvert
(version à fond fermé
non-illustrée)
Kohler Co. Français-8 1012580-2-E

Guía de instalación
Lavabo y palangana opcional
Herramientas y materiales
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. No intente levantar o instalar
el lavabo sin ayuda. El lavabo puede romperse, despostillarse o causar lesiones personales si no se
maneja con cuidado.
PRECAUCIÓN: Riesgo de daños al producto. No utilice masilla de plomería con este producto. La
masilla de plomería puede causar la decoloración permanente de las superficies del producto. La
instalación requiere de sellador.
Cumpla con todos los códigos locales de plomería y construcción.
Consulte la Guía del usuario para determinar los componentes necesarios para su instalación.
Antes de la instalación, desembale el lavabo nuevo y revíselo para asegurarse de que no esté
dañado. Vuelva a colocar el lavabo en la caja como protección hasta que lo instale.
Examine las tuberías existentes de suministro y de desagüe. Reemplace de ser necesario.
Si se instalan múltiples componentes (tocador, gabinete, cubierta, lavabo), lea todas las instrucciones
que acompañan a los componentes antes de comenzar la instalación del lavabo. Algunos
componentes se deben instalar antes que otros. Consulte las configuraciones posibles en la Guía del
Usuario.
Todos los componentes (tocador, gabinete, cubierta, lavabo) deben estar a nivel para que el lavabo
funcione correctamente.
El tocador de montaje a la pared, modelo K-3081, está diseñado para colocarse bajo el lavabo.
Si se instalan soportes para la cubierta de piedra volcánica natural, no serán necesarios soportes
adicionales para esta instalación.
Este lavabo está disponible sin orificios para la grifería, con un solo orificio, orificios a 4″(10,2 cm) u
orificios a 8″(20,3 cm).
El lavabo sin orificios para la grifería está diseñado para su uso con los gabinetes de espejo Kohler
con grifería de flujo laminar integrada. Con este lavabo también se puede utilizar una grifería de
montaje a la pared [longitud mínima del surtidor de 9″(22,9 cm)].
Sellador
de silicona
Cinta para medir
Lápiz
Nivel
Taladro
Destornillador
de punta de
cruz (Phillips) Lentes de
seguridad
Más
• Tornillos
• Arandelas
Kohler Co. Español-1 1012580-2-E

Antes de comenzar (cont.)
Antes de instalar la pared acabada, asegúrese de haber instalado los dinteles adecuados para cada
uno de los componentes elegidos en esta línea de productos (consulte la Guía del usuario para la
configuración correcta). También debe haberse instalado la tubería de plomería y electricidad (si
aplica) antes de instalar la pared acabada.
Kohler Co. Español-2 1012580-2-E

1. Prepare la pared
PRECAUCIÓN: Riesgo de lesiones personales y daños al producto. Extienda el refuerzo más allá
del lavabo al poste de madera más cercano. Esto asegurará el soporte adecuado para el lavabo.
Si va a instalar el lavabo con soportes solamente:
Instale un listón de refuerzo de 2x12 conforme a las instrucciones de instalación incluidas con el kit
de soportes del lavabo K-9583.
Consulte la sección ″Instale el lavabo con soportes solamente″hasta la sección ″Instale el lavabo a
los soportes″para terminar la instalación del lavabo.
Si va a instalar el lavabo con la cubierta de piedra volcánica:
Instale un listón de refuerzo de 2x12 conforme a las instrucciones de instalación incluidas con el kit
de soportes de la cubierta K-9667/76.
Consulte la sección ″Instale el lavabo a la cubierta/tocador″para terminar la instalación del lavabo.
Si va a instalar el lavabo con el tocador de montaje a la pared K-3081:
Instale un listón de refuerzo de 2x6 conforme a las instrucciones de instalación incluidas con el
tocador de montaje a la pared K-3081.
Consulte la sección ″Instale el lavabo a la cubierta/tocador″para terminar la instalación del lavabo.
Si va a instalar los gabinetes de espejo K-3091/92/93:
Instale las tuberías de plomería conforme a las instrucciones incluidas con los gabinetes de espejo.
Si va a instalar los gabinetes de espejo K-3082/83/89/90:
Instale las tuberías de plomería y las conexiones eléctricas conforme a las instrucciones incluidas con
los gabinetes de espejo.
Para todos los tipos de instalación:
Instale las tuberías de los suministros, desagüe y trampa.
Termine la pared acabada.
2. Instale el lavabo con soportes solamente
Fije los soportes a la pared, conforme a las instrucciones de instalación incluidas con el kit de
soportes del lavabo.
Soporte
Tornillo de fijación
1012580-2-E Español-3 Kohler Co.

3. Fije la barra de unión a los soportes
Inserte los pernos de 1/8″a través de una arandela, luego inserte los pernos de 1/8″a través de los
orificios de soporte más cercanos a la pared.
Gire la tuerca de mariposa articulada en la punta de cada perno.
Coloque la barra de unión en los soportes, alineando los orificios internos de la barra con los
orificios en frente de los soportes.
Fije la barra de unión utilizando el perno de cabeza plana, arandela y tuerca.
Soporte
Tuerca
Arandela
Barra de unión
Perno de
cabeza plana
Kohler Co. Español-4 1012580-2-E

4. Instale el lavabo a los soportes
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. No intente levantar o instalar
el lavabo sin ayuda. El lavabo puede romperse, despostillarse o causar lesiones personales si no se
maneja con cuidado.
Cierre las tuercas de mariposa articulada en los pernos articulados e introduzca en los orificios
delanteros de la parte inferior del lavabo.
Levante el lavabo más arriba de los soportes montados.
Alinee los ensambles instalados de pernos articulados con las ranuras de la barra de unión, luego
coloque el lavabo en los soportes.
Encuentre los orificios de montaje de la parte posterior del lavabo, y marque los orificios con un
lápiz. Levante el lavabo de los soportes y colóquelo a un lado.
Taladre los orificios marcados.
Alinee otra vez los ensambles instalados de pernos articulados con las ranuras de los soportes,
luego coloque el lavabo en los soportes.
¡IMPORTANTE! Seleccione los pernos de fijación y arandelas adecuados según el espesor y tipo de pared
acabada.
Inserte dos pernos de fijación y arandelas (no provistos) a través de los orificios de las cavidades de
la parte trasera del lavabo, y dentro de la pared acabada.
PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado los pernos. Si aprieta
demasiado puede causar daños al lavabo.
Apriete todos los pernos.
Cavidad en la parte
posterior del lavabo
Inserte el perno de fijación y la
arandela a través de la parte
posterior del lavabo y fije a la
pared acabada.
Cierre la tuerca de
mariposa articulada
para introducirla en
el orificio del lavabo.
Inserte el perno
articulado en la ranura.
Vista por debajo
Barra de unión
Ensamble de
perno articulado
Tuerca de
mariposa articulada
1012580-2-E Español-5 Kohler Co.
