Installation Guide
Pedestal Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2083
1010431-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
These instructions are for installing the lavatory to wood frame
construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
The walls and floor must be square, plumb, and level.
Fixture dimensions are nominal and conform to tolerances in
ASME Standard A112.19.2..
Adjustable
Wrench
Tape
Measure Safety
Glasses
Pipe
Wrench Socket Wrench
W/ Sockets
Square
Drill
Pencil
Pliers
Level
1010431-2-B 2 Kohler Co.

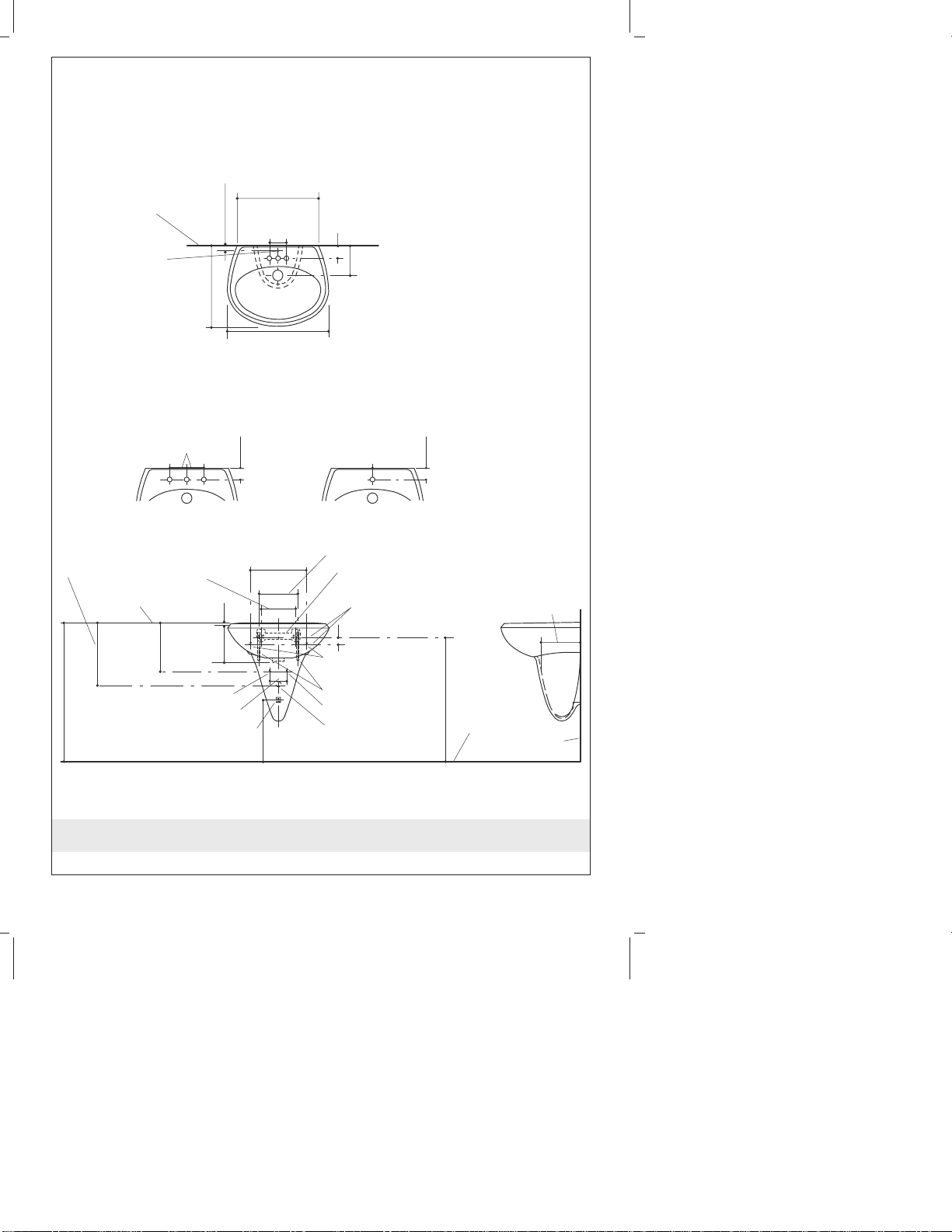

1. Preparation
K-2083-8
K-2083-4
K-2083-1
24" (61 cm)
3/8" Cold
1-1/4" Outlet
3/8" Hot
1-5/8" (4.1 cm)
C
Spring Clips
Hanger
15-1/4" (38.7 cm)
4" (10.2 cm)
Finished
Wall
Faucet
Shelf
Finished Wall
Finished Floor
3/8" (1 cm) D.
Mounting Hole
in Shroud 7"
(17.8 cm)
4"
(10.2 cm) 2-5/8"
(6.7 cm)
7/8"
(2.2 cm)
19"
(48.3 cm)
8-1/4"
(21 cm)
1/2"
(1.3 cm)
19-1/4"
(48.9 cm)
14-3/4"
(37.5 cm)
11-1/2"
(29.2 cm)
13-1/4"
(33.7 cm)
2-5/8"
(6.7 cm)
2-5/8"
(6.7 cm)
4"
(10.2 cm)
29-1/2"
(74.9 cm)
1/2" (1.3 cm) D.
Anchor Holes
5/16" (8 mm) D. Hole
In Angle Bracket
9-3/8"
(23.8 cm)
9-1/4"
(23.5 cm)
32-3/4"
(83.2 cm)
9-1/8"
(23.2 cm)
L of
Backing
Kohler Co. 3 1010431-2-B

Preparation (cont.)
NOTE: The supply stop handles can not extend more than 4-3/4″
(12.1 cm) from the finished wall when in the fully open position.
Install the water supplies and drain piping according to the
roughing-in information. Install the supply stops so the handles
will not touch the pedestal when fully open.
Install sufficient backing behind the finished wall to provide a
secure material for the anchoring devices.
NOTE: Ensure that the hanger is level and is secured to the backing
material behind the finished wall.
NOTE: Ensure that the spring clips are between the hanger and the
finished wall before tightening.
Using 1/4″(6 mm) lag bolts or equivalent (not provided), install
the hanger, spring clips, and angle bracket to the wall according
to the roughing-in information.
Carefully lift the lavatory into place on the hanger, and level. You
may need to raise or lower the hanger so the lavatory contacts
the wall evenly.
NOTE: The lavatory must be supported by the hanger.
Locate the two lavatory anchoring holes, and mark the hole
locations on the finished wall.
Carefully remove the lavatory from the area.
1010431-2-B 4 Kohler Co.

2. Install the Lavatory
Drill two 1/4″(6 mm) mounting holes at the marked locations on
the finished wall.
NOTE: Do not fully tighten the slip-joint drain connections at this
time.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
CAUTION: Risk of product damage. Do not overtighten the lag
bolts. Overtightening may damage the product.
Carefully set the lavatory on the hanger. Level the lavatory, and
carefully secure the lavatory to the wall with lag bolts and
washers. Tighten until snug.
Connect and tighten the trap to the drain. Complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Apply the six self-adhesive gaskets to the top edge of the shroud.
Place the shroud next to the wall and lift so that the flanges slide
under the spring clips. Adjust as needed for the proper fit.
CAUTION: Risk of product damage. Do not overtighten the
mounting bolts. Overtightening may damage the product.
Insert the mounting bolts with washers through the holes in the
bottom side of the shroud until they contact the angle bracket.
Carefully tighten the mounting bolts.
Complete and test the connection of the drain and supply piping.
Lag Bolt
Washer
Gasket
Top of Shroud
Hanger
Angle Bracket
Spring Clips
Level Lavatory
Anchoring
Holes
Kohler Co. 5 1010431-2-B

Guide d’installation
Lavabo à colonne
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. S’il vous
plaît, prenez quelques minutes et lisez attentivement ce guide avant
que vous ne commenciez votre installation. N’hésitez pas à nous
contacter en cas de problème d’installation ou de fonctionnement. Nos
numéros de téléphone et adresse Internet sont au verso. Merci encore
d’avoir choisi un produit Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le produit dans son
emballage de protection jusqu’à être prêt à l’installer.
Ces instructions sont pour l’installation d’un lavabo sur un cadre
de support en bois. Pour les autres types d’installation, fournir les
bonnes piéces de renforcement et des attaches, ayant les
dimensions et résistances appropriées.
Les murs et le sol doivent être d’équerre, d’aplomb, et nivelés.
Les dimensions du lavabo sont nominales et conformes aux
tolérances de la norme ASME A112.19.1.
Clé à molette
Mètre à
ruban Lunettes de
protection
Clé à
griffes Clé à douilles
avec douilles
Crayon à
papier
Niveau à
bulles
Équerre
Perceuse
Pinces
Kohler Co. Français-1 1010431-2-B

1. Préparation
K-2083-8
K-2083-4
K-2083-1
24" (61 cm)
3/8" froid
1-1/4" Sortie
3/8" Chaud
1-5/8" (4,1 cm)
Clips à ressort
Étrier de support
15-1/4" (38,7 cm)
4" (10,2 cm) Sol fini
7"
(17,8 cm)
4"
(10,2 cm) 2-5/8"
(6,7 cm)
7/8"
(2,2 cm)
19"
(48,3 cm)
8-1/4"
(21 cm)
1/2"
(1,3 cm)
19-1/4"
(48,9 cm)
14-3/4"
(37,5 cm)
11-1/2"
(29,2 cm)
13-1/4"
(33,7 cm)
2-5/8"
(6,7 cm)
2-5/8"
(6,7 cm)
4"
(10,2 cm)
29-1/2"
(74,9 cm)
Trous d'ancrage
1/2" (1,3 cm)
Montant en angle
Ø 5/16" (8 mm)
9-3/8"
(23,8 cm)
9-1/4"
(23,5 cm)
32-3/4"
(83,2 cm)
9-1/8"
(23,2 cm)
Axe central
de support
Mur fini
Trou de fixation
dans le cache
de 3/8" (1 cm)
Mur fini
Étagère pour
robinet
Kohler Co. Français-2 1010431-2-B

Préparation (cont.)
REMARQUE : Les poignées des robinets d’arrêt en position ouverte,
ne doivent pas s’étendre à de plus de 4-3/4″(12,1 cm) à partir du
mur fini.
Installer les tuyaux d’arrivée d’eau et d’évacuation, selon
l’information du plan de raccordement. Installer les robinets
d’arrêt d’arrivée d’eau de façon à ce que les poignées ne touchent
pas la colonne quand elles sont entièrement ouvertes.
Installer derrière le mur fini une plaque d’appui suffisamment
robuste pour recevoir les pièces de fixation.
REMARQUE : S’assurer que l’étrier de support soit nivelé, et qu’il
soit bien fixé à la planche d’appui à l’arrière du mur fini.
REMARQUE : S’assurer que les clips à ressort soient entre le
support et le mur fini avant de serrer.
Utilisant des tire-fonds de [1/4″(6 mm)] ou équivalent (non
fournis), installer l’étrier de support, les clips à ressort et le
support en angle au mur, et selon les instructions du plan de
raccordement.
Placer doucement le lavabo sur son étrier et mettre à niveau. Il se
peut que vous ayez à soulever ou abaisser l’étrier de support, de
façon à ce que le lavabo soit en contact uniforme avec le mur.
REMARQUE : Le lavabo doit être supporté par l’étrier.
Situer les deux trous de fixation du lavabo, et marquer leur
emplacement sur le mur fini.
Retirer soigneusement le lavabo de la zone.
1010431-2-B Français-3 Kohler Co.

2. Installer le lavabo
Percer deux trous de fixation de 1/4″(6 mm) aux emplacements
marqués sur le mur fini.
REMARQUE : Pour le moment, ne pas serrer à fond les raccords à
joint coulissant du drain.
Assembler le robinet et le drain au lavabo conformément aux
instructions du fabricant.
ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer les tire-fonds. Le serrage excéssif peut endommager le
produit.
Placer doucement le lavabo sur l’étrier de support. Mettre le
lavabo à niveau, puis le fixer soigneusement au mur avec les
tire-fonds et les rondelles. Bien serrer.
Raccorder le siphon au drain et serrer. Compléter le raccordement
des tuyaux d’alimentation d’eau au robinet et suivant les
instructions emballées avec le robinet.
Appliquer les six butées autocollantes sur le bord supérieur du
cache.
Positionner le cache près du mur et le soulever pour que les
brides s’insèrent sous les clips à ressort. Régler au besoin pour
vous assurer du bon réglage.
ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer les boulons de fixation. Le serrage excéssif peut
endommager le produit.
Tire-fond
Rondelle
Vue Supérieure du Cache Siphon
Support en Angle
Clips à Ressort
Lavabo
Trous de
Fixation
Joint
d'Étanchéité
Étrier de
Support
Niveau à
Bulles
Kohler Co. Français-4 1010431-2-B

Installer le lavabo (cont.)
Insérer les boulons de fixation avec les rondelles dans les trous de
la partie inférieure du cache, et jusqu’à ce qu’ils entrent en
contact avec les supports en angle. Serrer les boulons de fixation
avec soin.
Terminer et tester les connexions du drain et des alimentations
d’eau.
1010431-2-B Français-5 Kohler Co.

Guía de Instalación
Lavabo con pedestal
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Tome unos minutos
para leer este manual antes de comenzar la instalación. En caso de
problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para ver si está dañado. Vuelva a colocar el lavabo en la caja
como protección hasta que lo instale.
Estas instrucciones son para la instalación del lavabo en una
estructura de madera. Para otras instalaciones, suministre el
soporte adecuado y fijaciones de suficiente tamaño y resistencia.
Las paredes y el piso deben estar a escuadra, nivelados y a
plomo.
Cinta
métrica Lentes de
seguridad
Llave
ajustable
Llave para
tubo Llave de cubo
con casquillos
Escuadra
Taladro
Lápiz
Pinzas
Nivel
Kohler Co. Español-1 1010431-2-B

Antes de comenzar (cont.)
Las dimensiones de los aparatos sanitarios son nominales y
cumplen con las tolerancias de la norma ASME A112.19.2.
1010431-2-B Español-2 Kohler Co.

1. Preparación
K-2083-8
K-2083-4
K-2083-1
24" (61 cm)
1-5/8" (4,1 cm)
15-1/4" (38,7 cm)
4" (10,2 cm)
7"
(17,8 cm)
4"
(10,2 cm) 2-5/8"
(6,7 cm)
7/8"
(2,2 cm)
19"
(48,3 cm)
8-1/4"
(21 cm)
1/2"
(1,3 cm)
19-1/4"
(48,9 cm)
14-3/4"
(37,5 cm)
11-1/2"
(29,2 cm)
13-1/4"
(33,7 cm)
2-5/8"
(6,7 cm)
2-5/8"
(6,7 cm)
4"
(10,2 cm)
29-1/2"
(74,9 cm)
9-3/8"
(23,8 cm)
9-1/4"
(23,5 cm)
32-3/4"
(83,2 cm)
9-1/8"
(23,2 cm)
3/8" Agua fría
Salida de 1-1/4"
3/8" Agua caliente Grapas
de resorte
Soporte de suspensión
Piso acabado
Línea central
de soporte
Pared acabada
Pared acabada
Área para
la grifería
Orificio de fijación
de 3/8" (1 cm) D.
en cubresifón
Orificios de anclaje
de 1/2" (1,3 cm) D.
Orificio de 5/16" (8 mm) D.
en soporte angular
Kohler Co. Español-3 1010431-2-B

Preparación (cont.)
NOTA: Las manijas de las llaves de paso no deben sobresalir más de
4-3/4″(12,1 cm) de la pared acabada cuando estén totalmente
abiertas.
Instale las tuberías de suministro de agua y desagüe conforme a
la información del diagrama de instalación. Instale las llaves de
paso de manera que las manijas de la misma no toquen el
pedestal en posición abierta.
Instale suficiente soporte detrás de la pared acabada de manera
que provea un material resistente para los dispositivos de anclaje.
NOTA: Asegúrese de que el soporte de suspensión esté nivelado y
bien fijo al material de refuerzo detrás de la pared acabada.
NOTA: Verifique que las grapas de resorte se encuentren entre el
soporte de suspensión y la pared acabada antes de apretar.
Utilice pernos de fijación de 1/4″(6 mm) o equivalentes (no
incluidos) para instalar el soporte de suspensión, las grapas de
resorte y el soporte angular a la pared, según las dimensiones del
diagrama de instalación.
Coloque con cuidado el lavabo sobre el soporte de suspensión y
nivélelo. A lo mejor será necesario subir o bajar el soporte de
suspensión para que el lavabo toque la pared de manera
uniforme.
NOTA: El lavabo debe estar sostenido por el soporte de suspensión.
Ubique los dos orificios de anclaje del lavabo y márquelos sobre
la pared acabada.
Retire con cuidado el lavabo del área.
1010431-2-B Español-4 Kohler Co.

2. Instale el lavabo
Perfore dos orificios de fijación de 1/4″(6 mm) en los lugares
marcados sobre la pared acabada.
NOTA: No apriete por completo las conexiones de desagüe de junta
deslizante en este momento.
Instale la grifería y el desagüe en el lavabo según las
instrucciones del fabricante.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los pernos de fijación. Si se aprietan demasiado se
pueden causar daños al producto.
Coloque el lavabo con cuidado sobre el soporte de suspensión.
Nivele el lavabo y fíjelo con cuidado a la pared mediante pernos
de fijación y arandelas. Apriete hasta que quede ajustado.
Conecte el sifón al desagüe y apriételo. Termine de realizar las
conexiones del suministro de agua a la grifería según las
instrucciones incluidas con la grifería.
Aplique seis empaques autoadhesivos en el borde superior del
cubresifón.
Coloque el cubresifón junto a la pared y levántelo de manera que
las bridas se deslicen por debajo de las presillas. Realice los
ajustes necesarios para que encaje bien.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los pernos de montaje. Si se aprietan demasiado se
pueden causar daños al producto.
Arandela
Empaque
Parte superior del cubresifón
Soporte angular
Grapas de resorte
Nivel Lavabo
Orificios de
anclaje
Perno de
fijación
Soporte de
suspensión
Kohler Co. Español-5 1010431-2-B

Instale el lavabo (cont.)
Inserte los pernos de montaje con arandelas a través de los
orificios en la parte inferior del cubresifón hasta que entren en
contacto con el soporte angular. Apriete con cuidado los pernos
de montaje.
Termine de conectar las tuberías de suministro y desagüe y
pruebe su funcionamiento.
1010431-2-B Español-6 Kohler Co.

1010431-2-B

1010431-2-B

1010431-2-B

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1010431-2-B
