Kohler K-1647 User manual

Installation Guide
Steam Control Kit
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”

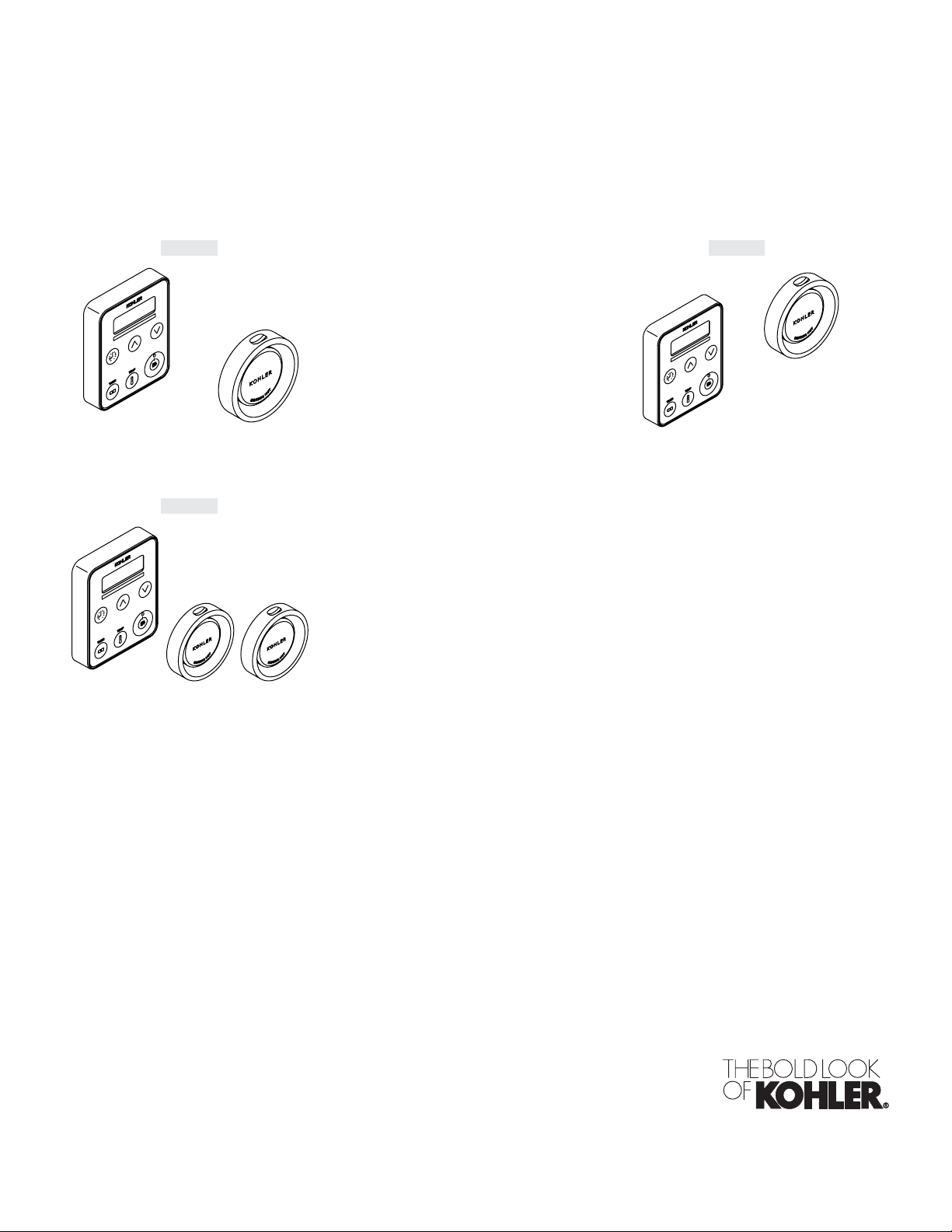

K-1647 K-1663
K-1698
1045320-2-F

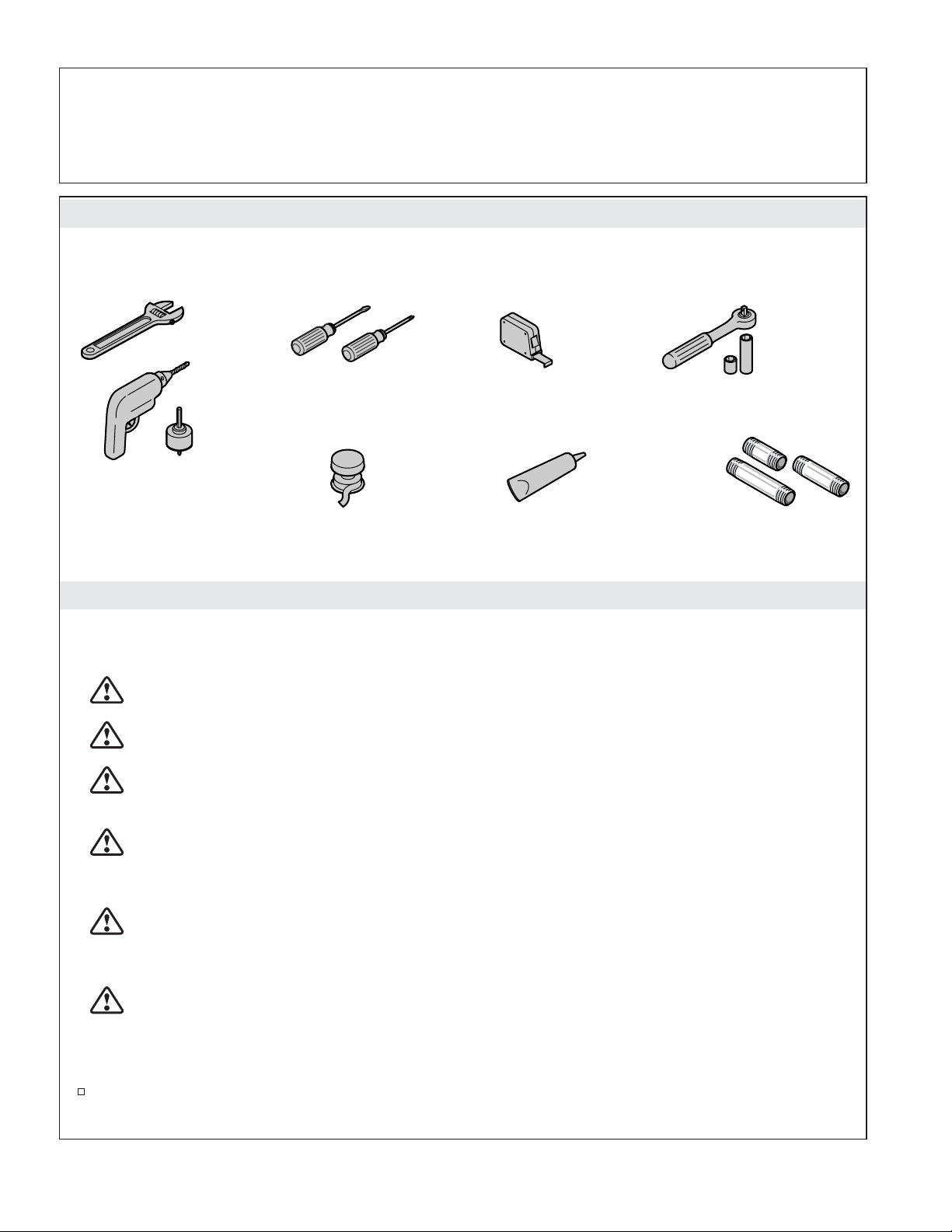

Tools and Materials
Before You Begin
IMPORTANT! When using this unit, basic precautions should always be followed.
DANGER: Risk of electrocution. Disconnect the electricity to the working area at the main breaker
panel before performing these installation steps.
WARNING: Risk of personal injury. If you become uncomfortable while taking a steam bath, you
should power off the unit. Cool off with the shower, open the door, or exit the unit.
WARNING: Risk of allergic reaction. Before adding any oils, aromatic therapies, or skin care
products to the aromatherapy well, make sure they will not cause an allergic reaction to the user.
WARNING: Risk of personal injury. This steam bath may not be suitable for use if you are
pregnant, have a heart condition, have high blood pressure, have circulatory problems, are under
the influence of alcohol, are taking drugs or are under the care of a physician. A steam bath can put
undue stress on the body, as does any hot bath, shower, or sauna.
WARNING: Risk of personal injury. DO NOT consume alcoholic beverages or take
medications/drugs prior to or when using the steam bath. Alcohol and drugs affect mental
judgement and inhibit bodily functions such as heartbeat and respiration, resulting in potentially
dangerous effects.
WARNING: Risk of injury to children. Do not allow children to use this unit unless they are
closely supervised at all times. The steam generator is not designed to be used by children.
NOTICE: Use this unit only for its intended use as specified in this manual. DO NOT use attachments not
recommended by Kohler Co.
Follow all local plumbing and electrical codes. All electrical work should be done by a qualified
electrician.
Disconnect all power before making any electrical connections.
Kohler Co. reserves the right to make revisions in the design of products without notice, as specified
in the Price Book.
Silicone Sealant
Drill w/ 1-1/4"
& 2-1/2" Hole Bit
(match bit to wall material)
Sealant
Tape
Socket Wrench
with 1" Socket
Pipe Nipples
1045320-2-F 2 Kohler Co.

Review Layout
WARNING: Risk of scalding. Do not locate the steam head near a seat or bench, as the steam head
is hot during operation and may scald the user if touched.
NOTICE: It is recommended to locate the control kit and steam head on the same wall as the plumbing
controls. For optimum performance, do not locate the control kit directly above the steam head. Locate the
steam head 6″(15.2 cm) above the floor and a minimum of 4-1/2″(11.4 cm) from the threshold. The steam
head should always be located as far away from the seating area as possible.
Review the layout determined during the steam generator installation. See the steam generator installation
guide for more information.
Modules - Single Steam Head
6"
(15.2 cm) Steam
Head
11"
(27.9 cm)
K-1569/K-1669
K-1683/K-1684 K-1681/K-1682
60"
(152.4 cm)
4-1/2"
(11.4 cm)
K-1688
Control
Kit
Control
Kit
Control
Kit
12" (30.5 cm)
6" (15.2 cm) Steam
Head
Steam
Head Steam
Head
60"
(152.4 cm)
Drain End
6"
(15.2 cm)
60"
(152.4 cm)
K-1687
11"
(27.9 cm)
21"
(53.3 cm)
21"
(53.3 cm)
Control
Kit
4-1/2"
(11.4 cm)
60"
(152.4 cm)
Drain End
K-9486/K-9489
4-1/2"
(11.4 cm)
21" (53.3 cm)
60"
(152.4 cm)
Drain End
K-9488/K-9496
Steam
Head
Steam
Head
21" (53.3 cm)
Steam
Head
6"
(15.2 cm)
6"
(15.2 cm)
Steam
Head
Control
Kit
4-1/2"
(11.4 cm)
60"
(152.4 cm)
6"
(15.2 cm)
Steam
Head
21" (53.3 cm) Control
Kit
60"
(152.4 cm)
21" (53.3 cm)
Steam
Head
6"
(15.2 cm)
Control
Kit
4-1/2"
(11.4 cm)
Drain End
Steam
Head
Kohler Co. 3 1045320-2-F

Review Layout (cont.)
Identify the model number of your shower module in the illustration. If necessary, consult the
Homeowners Guide included with your shower module to verify the model number. If the
dimensions for your particular model are not shown, refer to the ″Custom Shower Application″
illustration in the ″Prepare the Site″section.
Determine the location of the control kit and steam head based on the roughing-in dimensions
illustrated. Dimensions given in the rough-in information are crucial for proper installation.
Locate the control kit and steam head in the location indicated. All measurements are from the
inside of the module.
Custom Shower Applications
The steam head should be located 6″(15.2 cm) above the shower floor or 4-1/2″(11.4 cm) above the
threshold.
Ensure clearance between the steam line and any surrounding surfaces.
1045320-2-F 4 Kohler Co.

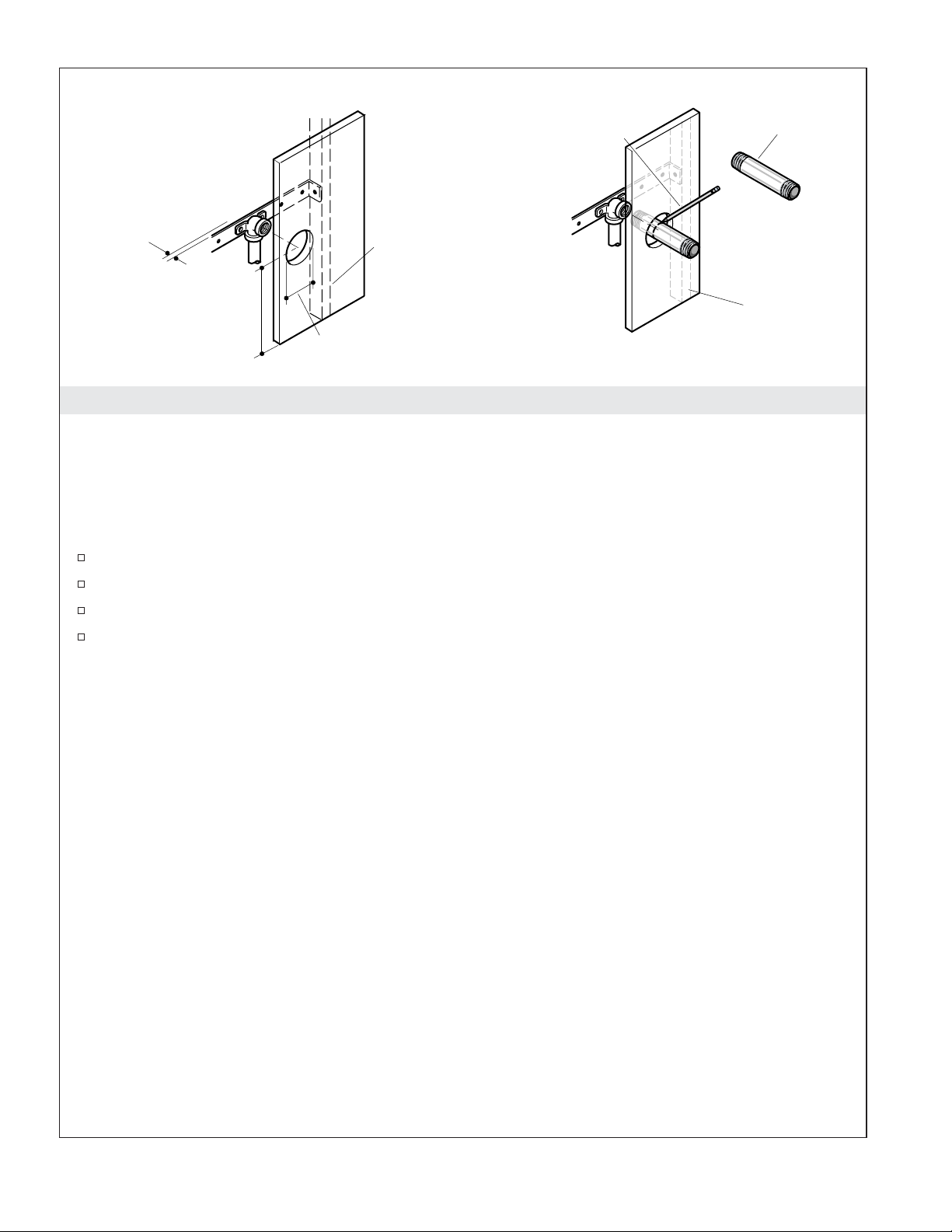

1. Prepare the Site
NOTE: This section continues the installation as described in the steam generator installation instructions.
Refer to the steam generator installation instructions guide for more information, if required.
NOTE: If two steam heads are required, ensure there is at least 12-1/2″(31.8 cm) between the center of
each hole. The steam heads do not need to be located in the same area.
Install the finished wall material.
Mark the temporary pipe nipple at the location of the finished wall surface.
Remove the temporary pipe nipple from the elbow.
Drill or cut a 2-1/2″(6.4 cm) hole centered around the elbow in the wall.
Wall Stud
2-1/2" (6.4 cm)
6" (15.2 cm) from Floor
Provide clearance
from wall.
Mark the nipple even
with finished wall.
Temporary
Nipple
Wall Stud
Kohler Co. 5 1045320-2-F

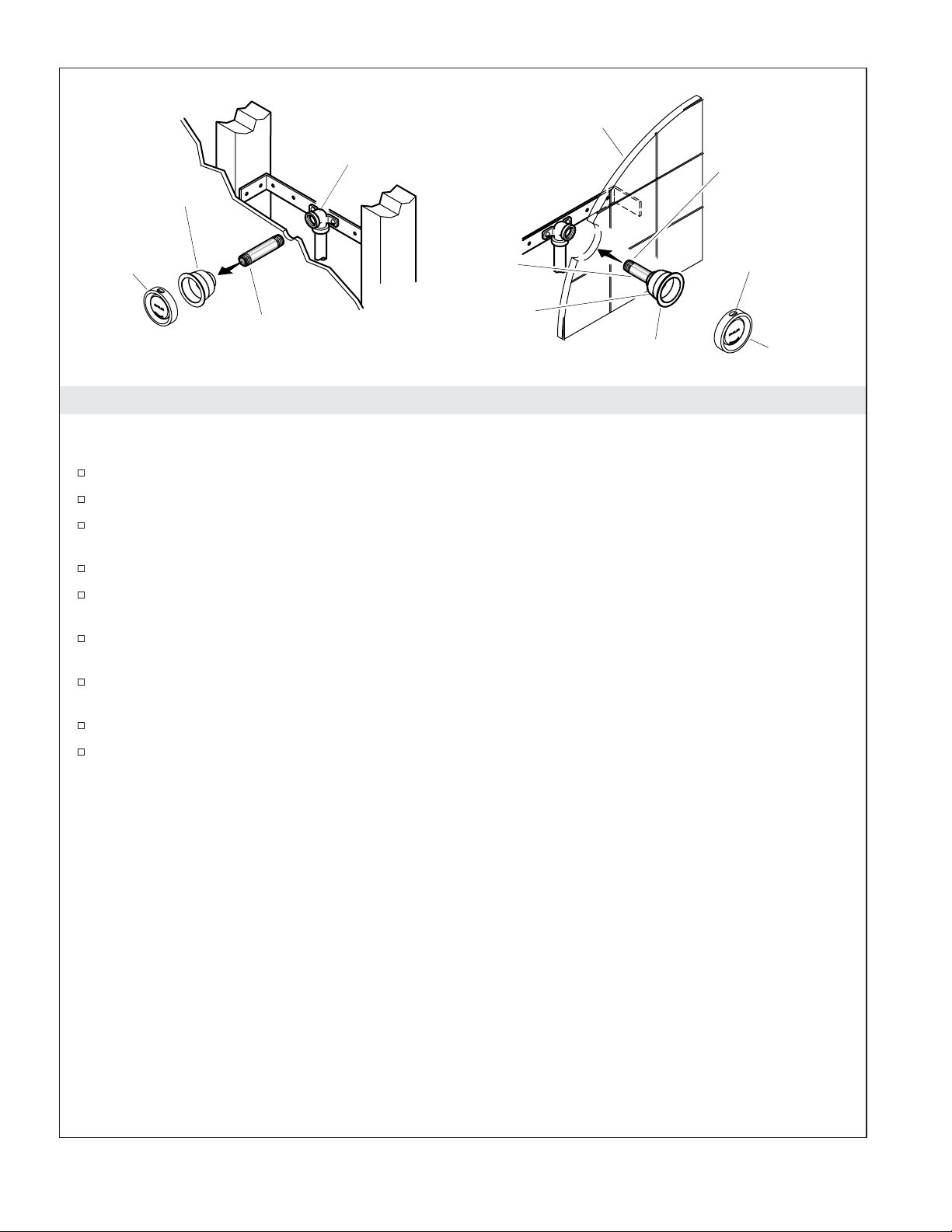

2. Install the Steam Head(s)
NOTICE: Do not obstruct the steam head with shut-off valves, plugs, or caps.
Subtract 1-1/4″(3.2 cm) from the marked length to determine the appropriate nipple size.
Choose a nipple length within 1/8″of the appropriate nipple size.
Apply thread sealant to the threads on one side of the nipple and thread that side into the steam
head housing until hand-tight.
Apply thread sealant to the threads on the other end of the nipple.
Position the gasket around the steam head housing so that it will be between the finished wall and
the steam head housing flange.
Usea1″socket to thread the steam head housing assembly into the elbow in the wall.
Make sure the gasket is compressed and a good seal has been achieved around the edges of the
steam head housing.
Use an appropriate sealant to achieve a watertight seal if needed.
Press the steam head assembly into the steam head housing with the aromatherapy well positioned
on the top of the steam head.
Steam
Head
Steam Housing
1/2" NPT
Elbow
Steam
Head
Lip
Wall
Aromatherapy
Well
Nipple
Steam
Housing
Apply thread sealant.
Apply
thread sealant.
1045320-2-F 6 Kohler Co.

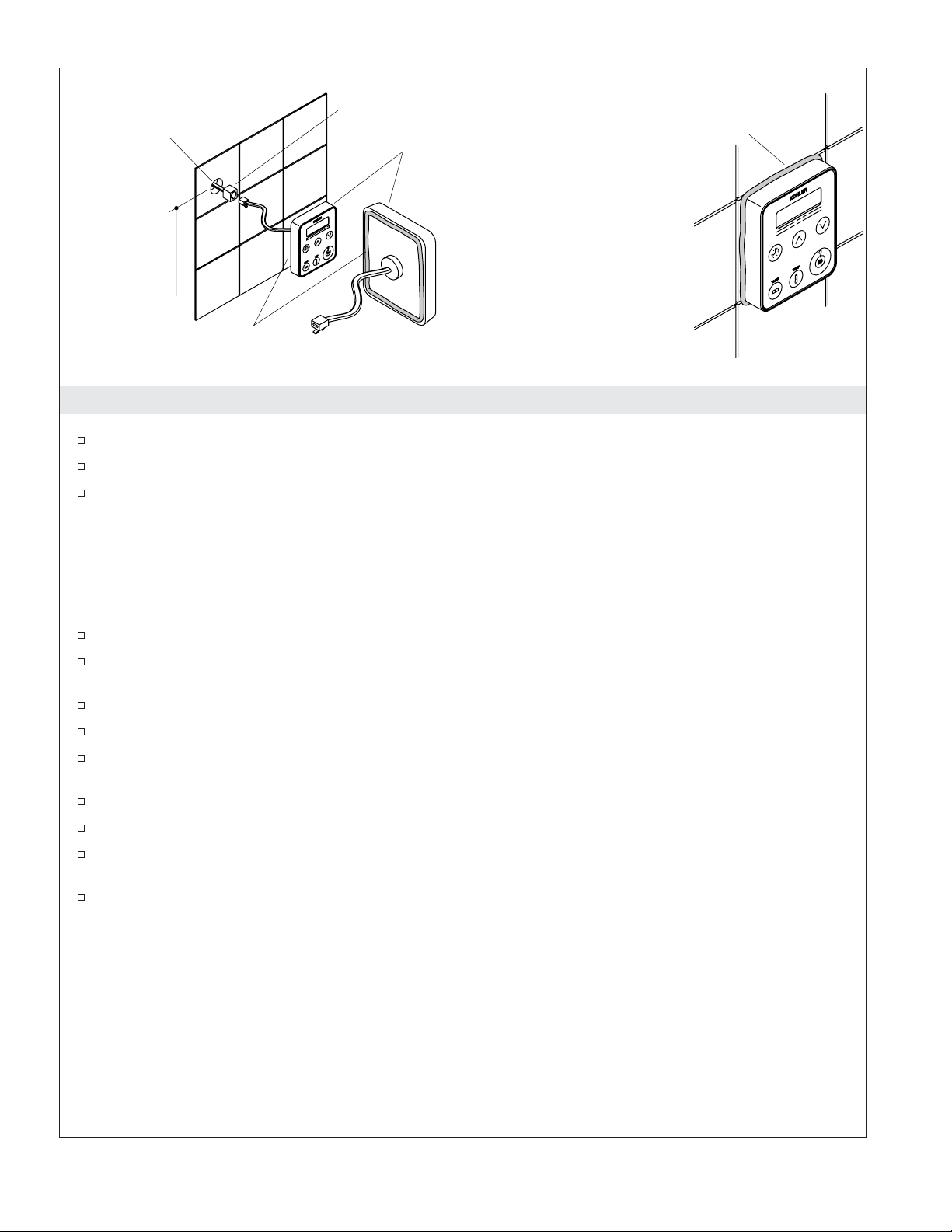

3. Install the Steam Control
Make sure that the power is turned off at the main breaker panel before proceeding.
Locate the control pad on the wall 60″(152.4 cm) from the floor.
At the selected location, drill a hole 1-1/4″(3.2 cm) in diameter.
NOTICE: Do not pinch, nail, wedge, or use undue force when handling the control connector and the
control pad wire. Any damage may result in control kit failure. If the control pad is not installed
immediately, protect the control connector with tape or other shielding material.
NOTICE: When installing the control kit, allow room in the control cable for a drip loop. The drip loop
will discourage moisture from following the control cable to the steam generator.
Pull the control connector from the steam generator through the drilled hole.
Carefully plug the control connector to the control pad wire using the double-end female connector
(provided).
Restore the power at the main breaker panel.
Turn on both water and power to the generator.
Test the control pad to ensure it is functioning properly. Refer to the ″Using the Control Pad″
section.
Apply a continuous bead of silicone sealant around the back edge of the control pad.
Press the control pad firmly onto the wall.
Apply a bead of silicone sealant around the outside edge of the control pad. Use tape to secure the
control to the wall while the sealant cures.
Allow the silicone sealant to cure for 24 hours before use.
Back View
Control Pad
Control Connector
Apply silicone sealant.
Apply silicone sealant.
1-1/4"
(3.2 cm) D.
60" (152.4 cm)
to Floor
Kohler Co. 7 1045320-2-F

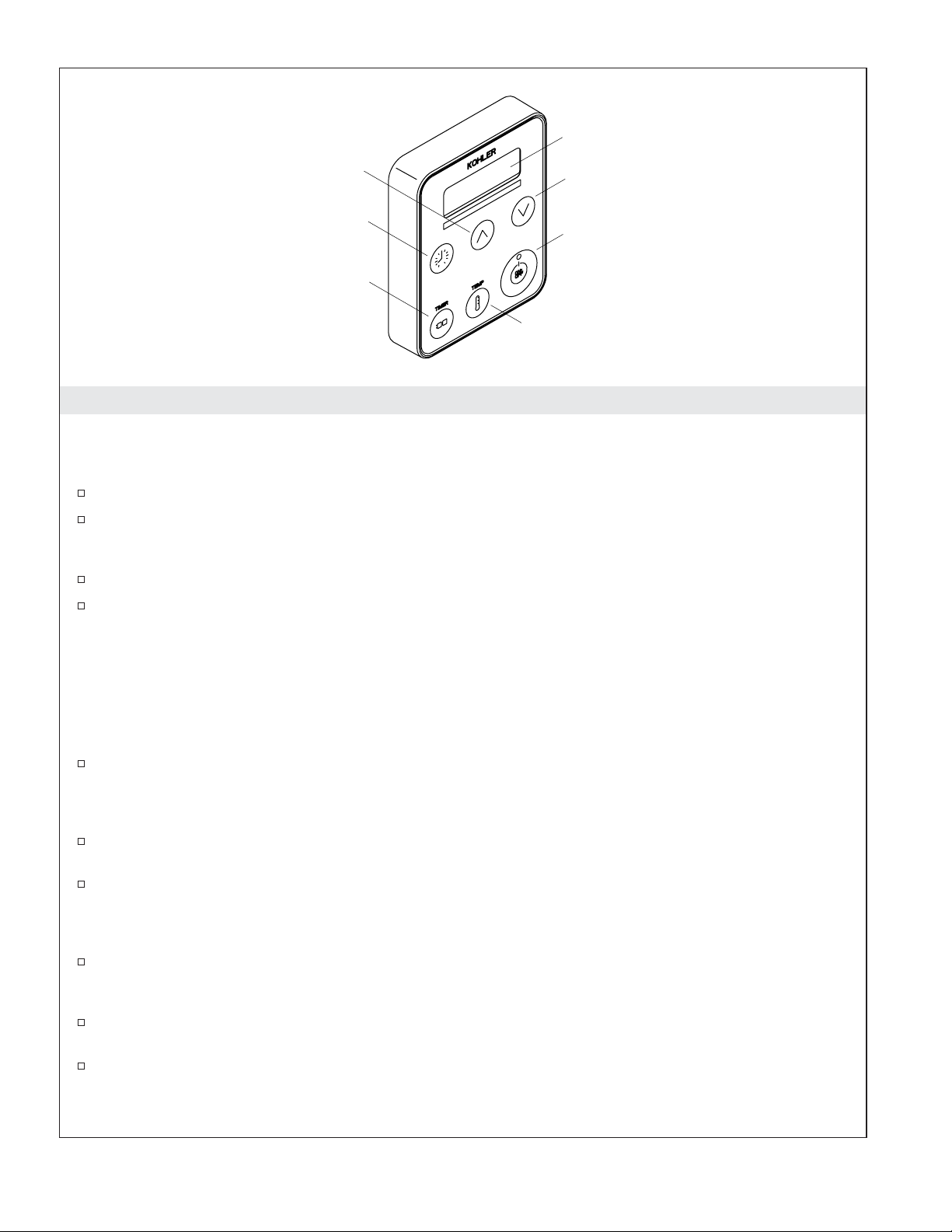

4. Operate the Steam Control
Steam Control Operation
NOTE: The clock is always displayed on the display when the steam is not in use.
Push the ″On/Off″button to start the steam.
When the button is pushed the green light on the ″On/Off″button turns on. It remains on until the
unit is turned off. The display reads ″On″for the first three minutes of operation if the settings are
not changed.
The current temperature is then displayed until the target temperature is reached.
Push the ″On/Off″button again to stop the steam. The green light on the ″On/Off″button turns off
and the display reads ″Off″for five seconds, then returns to the clock.
NOTE: When turning the unit on, the steam duration and temperature settings will be based upon the
previous user settings. The settings of a new control unit are 113°F (45°C) for 15 minutes.
Steam Control Adjustment
NOTE: Make sure the steam control unit is turned ON before making any of the following adjustments.
Push the temperature button and the display flashes the previous setting. To adjust steam
temperature, press the increase button to increase the temperature and the decrease button to
decrease the temperature. The maximum allowed temperature is 125°F (52°C). The minimum
operating temperature is 90°F (32°C).
After five seconds, the flashing stops and ambient temperature is displayed as it changes to the
target temperature.
Push the timer button and the display flashes the previous setting. Press the increase or decrease
buttons to adjust the setting up or down. After 5 seconds the flashing stops and the timer setting is
displayed. If the increase or decrease buttons are not pushed the time will continue to count down.
The minimum operating time is 10 minutes, the maximum operating time is 20 minutes.
Push the clock button and the display flashes the current time of day setting. Press the increase or
decrease buttons to adjust the clock. After five seconds, the flashing stops and the set time is
displayed.
Press the ″On/Off″button to stop the steam and exit at any time. The display will read ″Off″for
five seconds and default to the clock.
To toggle the temperature reading between Fahrenheit and Celsius, push and hold the temperature
button for three seconds.
Power Clean (K-1647 and K-1698 only)
Increase
Timer
Decrease
On/Off
Temperature
Clock
Display
1045320-2-F 8 Kohler Co.

Operate the Steam Control (cont.)
WARNING: Risk of personal injury. Stay out of the showering area when the power clean function
is activated.
NOTICE: Users will be automatically reminded to use power clean after 600 minutes of steam generator
use. The display will read ″run″″PCLn″. The steam generator may be run three times before the cleaning
function must be run.
NOTE: When power clean is activated, water will typically discharge from the steam head.
NOTE: The cleaning cycle must be completed before normal steam operation may be resumed.
To activate the power clean function: Push the timer button, increase button, and decrease buttons
at the same time for five seconds. The display will read ″PCLn,″″On,″then count down the cycle
time until the cleaning cycle is complete. The cleaning cycle may last up to 45 minutes and shuts off
automatically when complete.
NOTE: If electrical power to the steam generator is interrupted during the cleaning cycle, the cycle must
be restarted when the electrical power is restored.
Kohler Co. 9 1045320-2-F

Guide d’installation
Kit de contrôle de vapeur

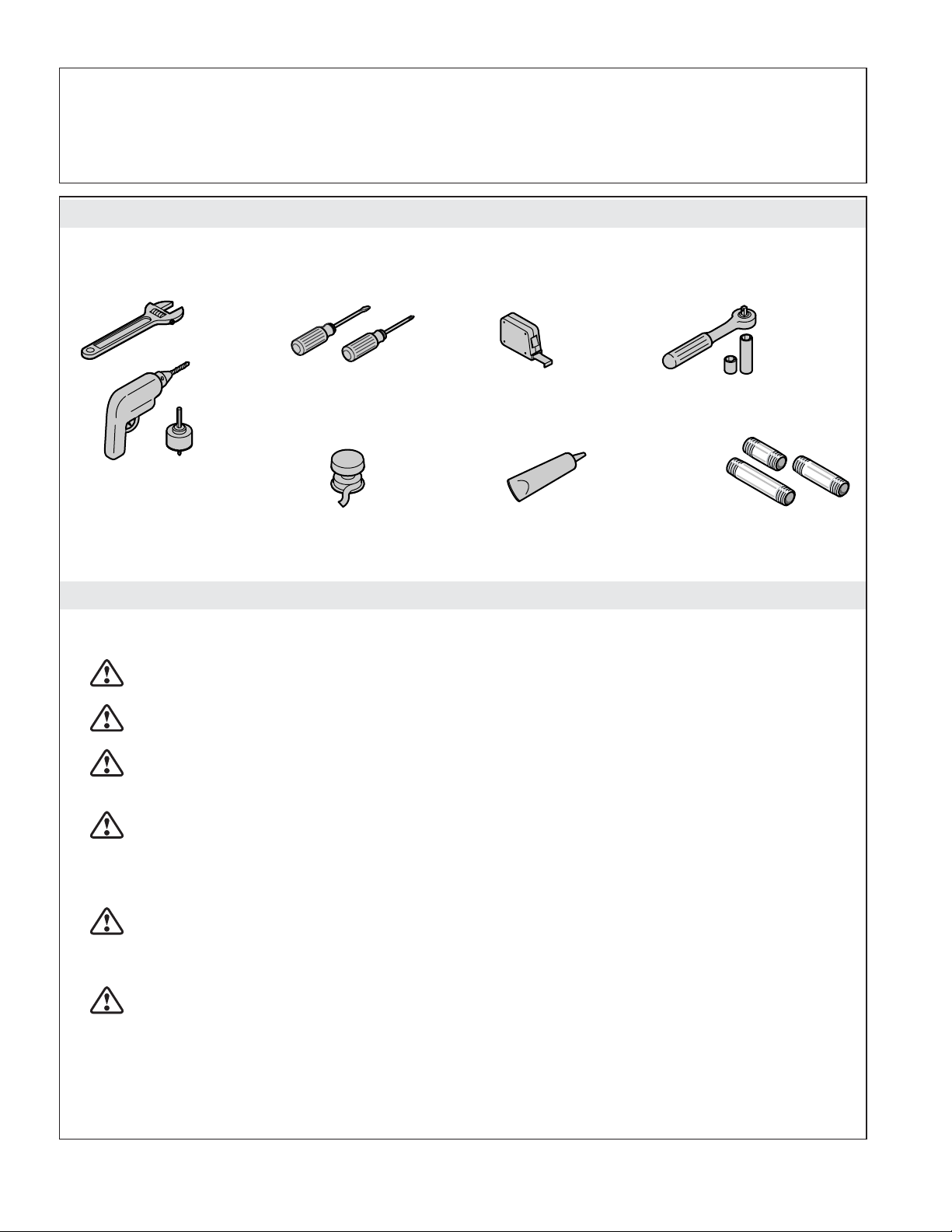

Outils et matériels
Avant de commencer
IMPORTANT! Des précautions de base devraient toujours être observées lors de l’utilisation de cette
unité.
DANGER: Risque d’électrocution. Débrancher au disjoncteur principal avant de procéder à ces
étapes d’installation.
AVERTISSEMENT: Risque de blessures corporelles. Si vous vous sentez mal à l’aise lors du bain,
éteindre l’unité. Se rafraîchir avec la douche, ouvrir la porte, ou sortir de l’unité.
AVERTISSEMENT: Risque d’allergie. Avant d’ajouter des huiles, thérapies aromatiques, ou
produits de soin de la peau à l’aromathérapie, s’assurer que ces produits n’entraîne aucune réaction
allergique à l’utilisateur.
AVERTISSEMENT: Risque de blessures corporelles. Ce bain de vapeur n’est pas conseillé aux
femmes enceintes, aux personnes souffrant de maladies cardiaques, d’hypertension, de problèmes
de circulation, ou sous l’emprise d’alcool, de drogues ou sous traitement médical. Le bain de
vapeur peut infliger de la fatigue au corps, de même façon que tout bain chaud, douche, ou sauna.
AVERTISSEMENT: Risque de blessures corporelles. NE PAS consommer de boissons alcoolisées
ou de médicaments/drogues avant ou pendant l’utilisation du bain de vapeur. L’alcool et les
drogues peuvent affecter les facultés mentales et inhiber certaines fonctions corporelles telles que le
battement de coeur et la respiration, entraînant des effets potentiellement dangereux.
AVERTISSEMENT: Risque de blessure aux enfants. Ne pas permettre aux enfants d’utiliser l’unité
sans surveillance à tout moment. Le générateur de vapeur n’est pas conçu pour les enfants.
AVIS: N’utiliser cette unité que pour l’usage destiné tel qu’indiqué dans ce manuel. NE PAS utiliser des
dispositifs de fixation non recommandés par la Kohler Co.
Respecter tous les codes de plomberie et électriques locaux. Tout le travail électrique doit être réalisé
par un électricien qualifié.
Mastic d'étanchéité â la silicone
Percer un trou avec une
mèche de 1-1/4" & 2-1/2"
(faire correspondre la
mèche au matériau du mur) Ruban
d'étanchéité
Clé à douilles avec 1douille
Mamelons
de tuyau
Kohler Co. Français-1 1045320-2-F

Avant de commencer (cont.)
Débrancher avant d’effectuer toute connexion électrique.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits et ceci sans
préavis, tel que spécifié dans le catalogue des prix.
Kohler Co. Français-2 1045320-2-F

Examiner la disposition
AVERTISSEMENT: Risque de brûlures. Ne pas localiser la tête de vapeur près d’un siège ou banc,
car elle est chaude durant l’opération et pourrait brûler l’utilisateur.
AVIS: Il est recommandé de localiser le kit de contrôle et la tête de vapeur sur le même mur que les
contrôles de plomberie. Pour une performance optimum, ne pas localiser le kit de contrôle directement sur
la tête de vapeur. Localiser la tête de vapeur à 6″(15,2 cm) au-dessus du sol et un minimum de 4-1/2″
(11,4 cm) du seuil. La tête de vapeur devrait toujours être localisée aussi loin que l’aire de repos que
possible.
Examiner la disposition déterminée au cours de l’installation du générateur de vapeur. Consulter le guide
d’installation du générateur de vapeur pour obtenir de l’information supplémentaire.
Modules - Tête de vapeur unique
6"
(15,2 cm) Tête de
vapeur
11"
(27,9 cm)
K-1569/K-1669
K-1683/K-1684 K-1681/K-1682
60"
(152,4 cm)
4-1/2"
(11,4 cm)
K-1688
Kit de
contrôle
Kit de
contrôle
Kit de
contrôle
12" (30,5 cm)
6" (15,2 cm) Tête de
vapeur
Tête de
vapeur Tête de
vapeur
60"
(152,4 cm)
Extrémité du drain
6"
(15,2 cm)
60"
(152,4 cm)
K-1687
11"
(27,9 cm)
21"
(53,3 cm)
21"
(53,3 cm)
Kit de
contrôle
4-1/2"
(11,4 cm)
60"
(152,4 cm)
Extrémité
du drain
K-9486/K-9489
4-1/2"
(11,4 cm)
21" (53,3 cm)
60"
(152,4 cm)
Extrémité
du drain K-9488/K-9496
Tête de
vapeur
Tête de
vapeur
21" (53,3 cm)
Tête de
vapeur
6"
(15,2 cm)
6"
(15,2 cm)
Tête de
vapeur
Kit de
contrôle
4-1/2"
(11,4 cm)
60"
(152,4 cm)
6"
(15,2 cm)
Tête de
vapeur
21" (53,3 cm) Kit de
contrôle
60"
(152,4 cm)
21" (53,3 cm)
Tête de
vapeur
6"
(15,2 cm)
Kit de
contrôle
4-1/2"
(11,4 cm)
Extrémité du drain
Tête de
vapeur
1045320-2-F Français-3 Kohler Co.

Examiner la disposition (cont.)
Identifier le numéro de modèle du module de douche dans l’illustration. Si nécessaire, consulter le
guide du propriétaire du module de douche pour vérifier le numéro de modèle. Si les dimensions
du modèle particulier ne sont pas illustrées, se référer à la portion ″Applications de douche
customisée″de la section ″Préparer le site″.
Déterminer l’emplacement du kit de contrôle et la tête de vapeur basé sur les dimensions de
raccordement illustrées. Les dimensions fournies dans le plan du raccordement sont cruciales pour
une bonne installation.
Localiser le kit de contrôle et la tête de vapeur dans l’emplacement indiqué. Toutes les mesures sont
de l’intérieur du module.
Applications de douche customisée
La tête de vapeur doit être placée à 6″(15,2 cm) au-dessus du sol de la douche et à un minimum de
4-1/2″(11,4 cm) au-dessus du seuil.
S’assurer que le dégagement entre le conduit de vapeur et toute surface alentour.
Kohler Co. Français-4 1045320-2-F

1. Préparer le site
REMARQUE: Cette section continue l’installation tel que décrit dans les instructions d’installation du
générateur de vapeur. Se reporter au guide d’instructions d’installation du générateur de vapeur pour
obtenir de l’information supplémentaire si nécessaire.
REMARQUE: Si deux têtes de vapeur sont nécessaires, s’assurer qu’il y ait un espace de 12-1/2″(31,8 cm)
au moins entre le centre de chaque trou. Les têtes de vapeur ne doivent pas être situées dans le même
emplacement.
Installer le matériau du mur fini.
Marquer le mamelon de tuyau temporaire à l’emplacement de la surface du mur fini.
Retirer le mamelon de tuyau temporaire du coude.
Percer ou découper un trou de 2-1/2″(6,4 cm) centré autour du coude dans le mur.
Montant mural
2-1/2" (6,4 cm)
6" (15,2 cm) du sol Montant
mural
Mamelon
temporaire
Fournir un
dégagement
du mur.
Marque el niple al parejo
con la pared acabada.
1045320-2-F Français-5 Kohler Co.

2. Installer la (les) tête(s) de vapeur
AVIS: Ne pas obstruer la tête de vapeur avec des valves d’arrêt, bouchons ou capuchons.
Soustraire 1-1/4″(3,2 cm) de la longueur marquée pour déterminer la taille appropriée du mamelon.
Choisir une longueur de mamelon comprise dans 1/8″de la taille de mamelon appropriée.
Appliquer un mastic d’étanchéité pour filets sur les filets situés sur un côté du mamelon et enfiler ce
côté dans le boîtier de la tête de vapeur jusqu’à obtenir un bon serrage à la main.
Appliquer du mastic d’étanchéité pour filets aux filets situés sur l’autre extrémité du mamelon.
Placer le joint d’étanchéité autour du boîtier de la tête de vapeur de manière à ce qu’il se trouve
entre le mur fini et la bride du logement de la tête de vapeur.
Utiliser une douille de 1″pour enfiler l’ensemble du boîtier de la tête de vapeur dans le coude situé
dans le mur.
S’assurer que le joint d’étanchéité est comprimé et qu’un bon joint a été obtenu autour des bords du
logement de la tête de vapeur.
Utiliser un mastic d’étanchéité approprié pour obtenir un joint étanche à l’eau si nécessaire.
Appuyer sur l’ensemble de la tête de vapeur pour l’enfoncer dans le logement de la tête de vapeur
avec le puits d’aromathérapie placé sur le dessus de la tête de vapeur.
Tête
de vapeur
Logement
tête de vapeur
Coude
1/2" NPT
Tête
de vapeur
Rebord
Mur
Mamelon
Logement
tête de
vapeur
Réservoir
pour huile
aromatique
Appliquer du mastic.
Appliquer
du mastic.
Kohler Co. Français-6 1045320-2-F

3. Installer le contrôle de vapeur
S’assurer d’avoir coupé le courant au disjoncteur principal avant de procéder.
Placer le clavier de contrôle le mur à 60″(152,4 cm) au-dessus du sol.
Percer un orifice de 1-1/4″(3,2 cm) de diamètre à l’emplacement choisi.
AVIS: Ne pas pincer, clouer, torsader ou utiliser de force non justifiée lors de la manipulation du
connecteur de contrôle et du câble de clavier de contrôle. Tout dommage pourrait résulter en panne du kit
de contrôle. Si le clavier de contrôle n’est pas installé immédiatement, protéger le connecteur de contrôle
avec du ruban ou autre matériau de protection.
AVIS: Lors de l’installation du kit de contrôle, prévoir de l’espace pour un anneau d’écoulement du câble
de contrôle. L’ anneau d’écoulement préviendra l’humidité de s’écouler le long du câble de contrôle au
générateur de vapeur.
Tirer le connecteur de contrôle du générateur de vapeur et à travers l’orifice percé.
Brancher avec précaution le connecteur de contrôle du générateur à celui du clavier de contrôle en
utilisant le connecteur femelle à double extrémité (fourni).
Rebrancher le courant au disjoncteur principal.
Ouvrir le robinet et brancher la courant.
Tester le clavier de contrôle pour s’assurer du bon fonctionnement. Se référer à la section ″Utiliser le
clavier de contrôle″.
Appliquer un boudin de mastic d’étanchéité à la silicone autour du rebord extérieur du clavier de
contrôle.
Presser le clavier de contrôle fermement contre le mur.
Appliquer un boudin de silicone autour du rebord extérieur du clavier de contrôle. Utiliser du
ruban pour sécuriser le clavier de contrôle sur le mur pendant que le mastic d’étanchéité sèche.
Laisser sécher le mastic pendant au moins 24 heures avant de continuer.
Vue arrière
Télécommande
Appliquer du mastic
à la silicone.
Appliquer du mastic
à la silicone.
Connecteur de contrôle
du générateur de vapeur
Orifice
1-1/4 (3,2 cm)
60" (152,4 cm)
au sol
1045320-2-F Français-7 Kohler Co.

4. Faire fonctionner le dispositif de commande de vapeur
Opération de commande de vapeur
REMARQUE: L’horloge est toujours affichée à l’écran lorsque la vapeur n’est pas utilisée.
Enfoncer le bouton ″On/Off″pour démarrer la vapeur.
Lorsque le bouton est pressé, la DEL verte sur le bouton ″On/Off″s’allume. Elle reste allumée
jusqu’à ce que l’appareil soit éteint. L’affichage indique ″On″pendant les trois premières minutes de
fonctionnement si les réglages ne sont pas modifiés.
La température courante est affichée jusqu’à ce que la température ciblée soit atteinte.
Enfoncer à nouveau le bouton ″On/Off″pour arrêter la vapeur. Le voyant vert du bouton ″On/Off″
s’éteint et l’écran affiche ″Off″pendant cinq secondes, puis retourne à l’horloge.
REMARQUE: Lorsque l’on allume l’unité, la durée d’émission et la température de la vapeur seront basées
sur les réglages de l’utilisateur précédent. Les réglages d’une nouvelle unité de contrôle sont de 113° F (45°
C) pendant 15 minutes.
Réglage de contrôle de vapeur
REMARQUE: S’assurer que l’unité de contrôle de vapeur est en MARCHE avant de procéder aux réglages
suivants.
Appuyer sur le bouton de température et le réglage précédent clignote. Pour ajuster le réglage de la
vapeur, appuyer sur le bouton pour augmenter ou baisser la température. La température maximum
autorisée est de 125° F (52° C). La température minimum d’opération est de 90° F (32° C).
Au bout de cinq secondes, le clignotement s’arrête et la température ambiante est affichée pendant
qu’elle atteint la température voulue.
Appuyer sur le bouton de minuterie et le réglage précédent clignote. Appuyer sur les boutons haut
et bas pour ajuster les réglages. Après 5 secondes le clignotement s’arrêtera et l’écran affichera le
réglage de minuterie. Si les boutons haut et bas ne sont pas pressés, la minuterie continuera son
compte à rebours. Le temps d’opération minimum est de 10 minutes, le temps maximum de 20
minutes.
Appuyer sur le bouton de l’horloge et l’heure du jour clignote sur l’affichage. Appuyer sur les
boutons haut ou bas pour régler l’horloge. Au bout de cinq secondes le clignotement s’arrête et
l’heure réglée s’affiche.
Presser sur le bouton ″On/Off″pour arrêter la vapeur et sortir à tout moment. L’écran affiche ″Off″
pendant cinq secondes, et se met à l’affichage de l’horloge par défaut.
Pour changer la température de degrés Fahrenheit en degrés Celsius, appuyer sur le bouton de
température pendant trois secondes et continuer à appuyer.
Augmenter
Minuterie
Diminuer
Marche/Arrêt
Température
Horloge
Affichage
Kohler Co. Français-8 1045320-2-F

Faire fonctionner le dispositif de commande de vapeur (cont.)
Nettoyage pression (K-1647 et K-1698 seulement)
AVERTISSEMENT: Risque de blessures corporelles. Demeurer hors de l’espace de douche lorsque
la fonction de nettoyage pression est activée.
AVIS: Les utilisateurs seront automatiquement rappelés d’utiliser le nettoyage pression après 600 minutes
d’utilisation du générateur de vapeur. L’affichage indique ″run″″PCLn″. Le générateur de vapeur peut être
utilisé trois fois avant de devoir lancer la fonction de nettoyage.
REMARQUE: Lorsque le nettoyage pression est activé, il y aura généralement une décharge d’eau de la
tête de vapeur.
REMARQUE: Le cycle de nettoyage doit être complété avant que l’opération normale de vapeur ne
s’accomplisse.
Pour activer la fonction de nettoyage sous pression: Appuyer sur le bouton de minuterie, et sur les
boutons vers le haut et vers le bas en même temps pendant cinq secondes. L’affichage indique
″PCLn″,″On″, puis compte à rebours le temps de cycle jusqu’à la fin du cycle. Le cycle de nettoyage
peut durer environ 45 minutes, il s’arrête ensuite automatiquement.
REMARQUE: Si l’alimentation électrique au générateur de vapeur est interrompue durant le cycle de
nettoyage, ce dernier doit être relancer lorsque le courant est restauré.
1045320-2-F Français-9 Kohler Co.

Guía de instalación
Kit de control de vapor
Herramientas y materiales
Antes de comenzar
¡IMPORTANTE! Al usar esta unidad, siempre siga las precauciones básicas.
PELIGRO: Riesgo de electrocución. Antes de realizar estos pasos de instalación, desconecte la
corriente eléctrica al área de trabajo desde el panel principal de interruptores.
ADVERTENCIA: Riesgo de lesiones personales Si usted no se siente bien mientras toma el baño
de vapor, apague la unidad. Tome una ducha fría, abra la puerta o salga de la unidad.
ADVERTENCIA: Riesgo de reacciones alérgicas. Antes de agregar aceites, productos terapéuticos
aromáticos o productos para el cuidado de la piel al recipiente para aromaterapia, asegúrese de que
éstos no causen una reacción alérgica al usuario.
ADVERTENCIA: Riesgo de lesiones personales Este baño de vapor no es recomendable para
mujeres embarazadas, personas que padezcan problemas cardíacos, hipertensión, problemas
circulatorios, así como personas que estén bajo la influencia de bebidas alcohólicas, drogas,
medicamentos o bajo la atención de un médico. El baño de vapor puede causar fatiga, tal como lo
hacen los baños calientes, las duchas y los baños sauna.
ADVERTENCIA: Riesgo de lesiones personales NO consuma bebidas alcohólicas ni tome
medicamentos antes o durante el uso del baño de vapor. El uso de alcohol y drogas afecta la
capacidad mental e inhibe ciertas funciones corporales tales como el ritmo cardíaco y la respiración,
lo cual constituye un serio peligro.
ADVERTENCIA: Riesgo de lesiones a los niños. No permita que los niños utilicen esta unidad sin
estricta supervisión en todo momento. El generador de vapor no está diseñado para que lo usen los
niños.
AVISO: Use esta unidad solamente para el fin con el que se ha diseñado, como se especifica en este
manual. NO use equipos adicionales que no estén recomendados por Kohler Co.
Sellador de silicona
Taladro con corona
perforadora de 1-1/4" y 2-1/2"
(depende del material de
la pared) Cinta selladora
Llave de dados con
dado de 1"
Niples
Kohler Co. Español-1 1045320-2-F

Antes de comenzar (cont.)
Cumpla con todos los códigos locales de electricidad y de plomería. Todas las conexiones eléctricas
deben ser realizadas por un electricista calificado.
Desconecte toda la energía eléctrica antes de hacer las conexiones eléctricas.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como
se especifica en la lista de precios.
1045320-2-F Español-2 Kohler Co.
