Kohler K-2221 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado

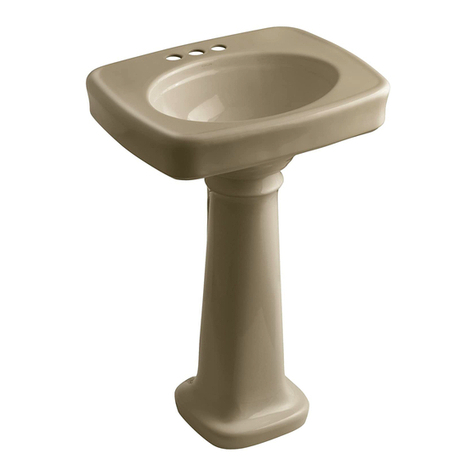

Pedestal Lavatories
Lavabos sur colonne
Lavabos de pedestal
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-2221, K-14177
1087257-2-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, emballages et
disponibilités des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER à
partir des É.U., le 1-800-964-5590 à partir du Canada, ou le 001-877-680-1310 à partir du
Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER desde los EE.UU., 1-800-964-5590 desde
Canadá, ó 001-877-680-1310 desde México.
1087257-2-B 2 Kohler Co.

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle with care.
Product can break, chip, or cause injury if handled carelessly. Get help lifting the
lavatory.
CAUTION: Risk of product damage. Do not overtighten connections.
Overtightening may break or chip the lavatory or pedestal.
IMPORTANT! This lavatory basin must be supported by a pedestal. Do not install
the lavatory basin as a wall-mount, undermount, or self-rimming lavatory.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for damage. Return
the lavatory to its protective carton until you are ready to install it.
This installation guide provides installation steps for attaching the lavatory to
wood frame construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
The walls and the floor must be square, plumb, and level.
Fixture dimensions are nominal and conform to tolerances in ASME Standard
A112.19.2.
Kohler Co. reserves the right to make revisions in the design of products without
notice, as specified in the Price Book.
Avant de commencer
ATTENTION: Risque de blessure corporelle ou d’endommagement du produit.
Manipuler avec précaution. Le produit peut se casser, se fendre ou blesser
quelqu’un si il est manipulé sans précaution. Demander de l’aide pour soulever le
lavabo.
ATTENTION: Risque d’endommagement du produit. Ne pas trop serrer les
connexions. Trop serrer pourrait casser ou fendre le lavabo ou la colonne.
IMPORTANT! Ce bassin de lavabo doit être supporté par une colonne. Ne pas
installer le lavabo comme une unité à montage mural, sous-comptoir, ou à rebord
intégré.
Respecter tous les codes de plomberie et de bâtiment locaux.
Pipe Wrench
Clé à griffes
Llave para tubo
Adjustable Wrench
Clé à molette
Llave ajustable
Socket Wrench with Sockets
Clé à douilles avec douilles
Llave de dados con dados
• Lag Bolts and Washers
Tire-fonds et rondelles
Pernos de fijación y arandelas
Plus/Plus/Más:
Kohler Co. 3 1087257-2-B

Avant de commencer (cont.)
Avant son installation, déballer le nouveau lavabo et l’examiner pour en déceler
tout dommage. Remettre le lavabo dans son emballage de protection jusqu’à être
prêt à l’installer.
Ce guide d’installation fournit les étapes pour raccorder le lavabo au cadre en
bois. Pour d’autres installations, fournir un renforcement approprié et des
dispositifs de fixation de dimension et résistance suffisantes.
Les murs et le sol doivent être d’équerre, d’aplomb, et nivelés.
Les dimensions de l’appareil sanitaire sont nominales et conformes aux tolérances
données par la norme ASME A112.19.2.
Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des
produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Maneje el
producto con cuidado. El producto puede romperse, despostillarse o causar
lesiones si no se manipula con cuidado. Pida ayuda para levantar el lavabo.
PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado las
conexiones. Si aprieta demasiado puede romper o despostillar el lavabo o el
pedestal.
¡IMPORTANTE! Este lavabo debe estar soportado por un pedestal. No instale el
lavabo como una unidad de montaje a la pared, bajo cubierta o de borde terminado.
Cumpla con todos los códigos locales de plomería y construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo para asegurarse de
que no esté dañado. Vuelva a colocar el lavabo en la caja como protección hasta
que lo instale.
Esta guía de instalación contiene los pasos de instalación para fijar el lavabo a una
estructura de madera. Para otras instalaciones, provea el refuerzo adecuado y los
herrajes de suficiente tamaño y resistencia.
Las paredes y el piso deben estar a escuadra, a plomoyanivel.
Las dimensiones del producto son nominales y cumplen con las tolerancias de la
norma ASME A112.19.2.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin
previo aviso, tal como se especifica en la lista de precios.
1087257-2-B 4 Kohler Co.

Roughing-In/Plan de raccordement/Diagrama de instalación
24-3/8" (61.9 cm)
4" (10.2 cm)
27" (68.6 cm)
K-2221-8
2-3/4" (7 cm)
K-2221-1
K-2221-4
4" (10.2 cm)
4" (10.2 cm)
14-5/8" (37.1 cm)
8-1/4"
(21 cm)
31"
(78.7 cm)
34"
(86.4 cm)
13"
(33 cm)
10"
(25.4 cm)
9-1/4"
(23.5 cm)
19-3/8"
(49.2 cm)
6-1/2"
(16.5 cm) 7-1/4"
(18.4 cm)
2-3/4"
(7 cm)
2-3/4"
(7 cm)
3-1/4"
(8.3 cm)
36-1/2"
(92.7 cm)
4"
(10.2 cm)
Finished Wall
Mur fini
Pared acabada
3/8" Cold
Froid 3/8"
3/8" Fría
3/8" Hot
Chaud 3/8"
3/8" Caliente
Hanger
Étrier de support
Soporte de suspensión
Finished Floor
Sol fini
Piso acabado
1/2" (1.3 cm) D. Mounting Hole In Pedestal
Orfice de fixation en colonne de 1/2" (1.3 cm) D.
Orificio de fijación de 1/2" (1.3 cm) D. en el pedestal
1/2" (1.3 cm) Anchor Holes
Orifices d'ancrage de 1/2"
(1,3 cm) D.
Orificios de anclaje de 1/2"
(1,3 cm) D.
Centerline of Backing
Ligne centrale de renfort
Línea central del refuerzo
1-1/4" OD
Ø Ext. 1-1/4"
1-1/4" D.E.
Kohler Co. 5 1087257-2-B

1. Preparation
Install sufficient backing behind the finished wall to provide adequate support to
secure the mounting hardware.
Install the water supplies and drain piping according to the roughing-in
information. Ensure the supply stop handles will not make contact with the
pedestal when the supplies are fully open.
Apply four self-adhesive gaskets (provided) to the top edge of the pedestal as
shown.
Mark the centerline location on the floor. Refer to the roughing-in information for
the required distance.
Position the pedestal on the marked centerline.
IMPORTANT! The lavatory basin must be supported by the pedestal.
Carefully lift the basin and position it on the pedestal.
Verify the basin is properly supported by the pedestal.
Slowly move the pedestal as needed until the basin is positioned against the wall
at the installation location.
Level the basin by adding additional self-adhesive gaskets as needed.
CAUTION: Risk of personal injury or product damage. Product can break, chip,
or cause injury if handled carelessly. The pedestal and basin are not secured; have
someone hold the basin while you mark the mounting hole locations.
Hold the bracket in place against the underside of the basin and mark the
mounting holes on the wall.
Bracket/Support/Soporte
Basin
Bassin
Lavabo
Mark floor here.
Marquer le sol ici.
Marque el piso aquí.
Pedestal
Colonne
Pedestal
Top of Pedestal
Dessus de la colonne
Parte superior de pedestal
Apply adhesive gaskets.
Appliquer des joints adhésifs.
Aplique los empaques adhesivos.
Backing
Renfort
Refuerzo
Centerline
Ligne centrale
Línea central
Install backing.
Installer de renfort.
Instale del refuerzo.
Mark mounting holes.
Marquer les orifices de fixation.
Marque los orificios de fijación.
1087257-2-B 6 Kohler Co.

Preparation (cont.)
Locate the two basin mounting holes, and mark the hole locations onto the
finished wall.
Mark the hole location of the pedestal onto the floor.
Carefully remove the basin from the pedestal.
Move the basin and pedestal out of the installation area.
Préparation
Installer un renfort suffisant à l’arrière du mur fini pour sécuriser le dispositif de
fixation
Installer les alimentations d’eau et la tuyauterie du drain selon l’information du
plan de raccordement. Assurer que les poignées d’arrêt d’alimentation ne seront
pas en contact avec la colonne lorsque les alimentations sont complètement
ouvertes.
Appliquer quatre joints autocollants (fournis) sur le bord supérieur de la colonne
tel indiqué.
Marquer l’emplacement de la ligne centrale au sol. Se référer à l’information de
raccordement pour la distance requise.
Positionner la colonne sur la ligne centrale marquée.
IMPORTANT! Le bassin du lavabo doit être supporté par la colonne.
Soulever avec précaution et le positionner sur la colonne.
Vérifier que le bassin soit proprement supporté par la colonne.
Déplacer la colonne selon le besoin jusqu’à ce que le bassin soit positionné contre
le mur à l’emplacement d’installation.
Niveler le bassin en ajoutant des joints autocollants selon le besoin.
ATTENTION: Risque de blessure corporelle ou d’endommagement du produit.
Le produit peut se casser, se fendre ou blesser quelqu’un si il est manipulé sans
précaution. La colonne et le bassin ne sont pas sécurisés; avoir quelqu’un qui
maintient le bassin lors de la marque des emplacements d’orifices de fixation.
Maintenir le support en place contre la base du bassin et marquer les orifices sur
le mur.
Localiser les deux orifices de fixation du bassin, et marquer leurs emplacements
sur le mur fini.
Marquer l’emplacement de l’orifice de la colonne sur le sol.
Retirer délicatement le bassin de la colonne.
Déplacer le bassin et la colonne hors de la zone d’installation.
Preparación
Instale suficiente soporte detrás de la pared acabada para proveer el soporte
adecuado para fijar los herrajes de montaje.
Instale las tuberías de suministro de agua y de desagüe conforme a la información
del diagrama de instalación. Asegúrese de que las manijas de las las llaves de
paso toquen el pedestal cuando estén en la posición completamente abierta.
Coloque cuatro empaques autoadhesivos (incluidos) en el filo superior del
pedestal como se ilustra.
Marque el lugar de la línea central en el piso. Consulte el diagrama de instalación
para la distancia requerida.
Coloque el pedestal en la línea central marcada.
Kohler Co. 7 1087257-2-B

Preparación (cont.)
¡IMPORTANTE! El lavabo debe estar soportado por el pedestal.
Con cuidado suba el lavabo y colóquelo en el pedestal.
Verifique que el lavabo quede bien soportado por el pedestal.
Mueva despacio el pedestal según se necesite hasta que el lavabo quede contra la
pared en el lugar de instalación.
Nivele el lavabo añadiendo más empaques autoadhesivos según sea necesario.
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. El producto
puede romperse, despostillarse o causar lesiones si no se manipula con cuidado.
El pedestal y el lavabo so se han asegurado; pida a alguien que sostenga el lavabo
mientras usted marca los lugares para los orificios de fijación.
Sostenga el soporte en su lugar contra el lado inferior del lavabo y marque los
lugares de los orificios de fijación en la pared.
Ubique los dos orificios de montaje del lavabo y márquelos en la pared acabada.
Marque el lugar del orificio del pedestal en el piso.
Con cuidado retire el lavabo del pedestal.
Mueva el lavabo y el pedestal a un lado del área de instalación.
2. Install the Lavatory
CAUTION: Risk of product damage. Do not overtighten connections.
Overtightening may break or chip the lavatory or pedestal.
Basin/Bassin/Lavabo
Pedestal
Colonne
Pedestal
Finished Wall
Mur fini
Pared acabada
Back of Pedestal
Arrière de la colonne
Parte posterior del pedestal
Install lag bolts and
washers to the
hanger.
Installer les tire-
fonds et les rondelles
sur l'ancrage.
Instale los pernos de
fijación y las
arandelas en el
soporte de
suspensión.
Hanger
Support
Soporte
Hanger Bracket
Support d'ancrage
Soporte de suspensión
Lag Bolts
Tire-fonds
Pernos
Secure the basin with lag bolts and washers.
Sécuriser le bassin avec des tire-fonds et des rondelles.
Fije el lavabo con los pernos de fijación y las arandelas.
Secure pedestal with lag bolt and washer.
Sécuriser la colonne avec le tire-fond et
la rondelle.
Fije el pedestal con el perno de fijación y
la arandela.
1087257-2-B 8 Kohler Co.

Install the Lavatory (cont.)
Install the bracket to the wall at the marked location using lag bolts (not
provided).
Drill 1/4” mounting holes for the basin and pedestal at the marked locations on
the finished wall and the floor.
NOTE: You may also use other fastening devices of sufficient size and strength.
Move the pedestal over the drilled hole in the floor, and secure the pedestal to the
floor by carefully tightening the lag screw and washer.
Carefully set the lavatory basin on the pedestal so the basin is supported by the
bracket and the pedestal.
Verify the basin is positioned as desired.
Secure the basin to the wall with lag bolts and washers (not provided). Do not
overtighten.
If not already installed, install the faucet and drain to the lavatory according to
the manufacturer’s instructions.
Connect and tighten the trap to the drain, and complete the water supply
connections to the faucet according to the instructions packed with the faucet.
Run water into the lavatory and check all connections for leaks.
Installer le lavabo
ATTENTION: Risque d’endommagement du produit. Ne pas trop serrer les
connexions. Trop serrer pourrait casser ou fendre le lavabo ou la colonne.
Installer le support au mur à l’emplacement marqué avec les tire-fonds appropriés
(non fournis).
Percer des orifices de fixation de 1/4″pour le bassin et la colonne aux
emplacements marqués sur le mur fini et le sol.
REMARQUE: Il est aussi possible d’utiliser d’autres systèmes de serrage aux
dimensions et résistances suffisantes.
Placer la colonne sur l’orifice percé sur le plancher, puis sécuriser la colonne au sol
en serrant avec soin le tire-fond et la rondelle.
Placer avec précaution le bassin du lavabo sur la colonne de manière à ce qu’il
soit supporté par le support et la colonne.
Vérifier que le bassin soit positionné tel que désiré.
Sécuriser le bassin au mur à l’aide des tire-fonds et des rondelles (non fournis). Ne
pas trop serrer.
Si celà n’est pas déjà fait, installer le robinet et le drain du lavabo conformément
aux instructions du fabricant.
Connecter et serrer le siphon au drain, puis compléter les connexions
d’alimentation d’eau au robinet selon les instructions emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier toutes les connexions pour voir s’il y
a des fuites.
Instale el lavabo
PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado las
conexiones. Si aprieta demasiado puede romper o despostillar el lavabo o el
pedestal.
Kohler Co. 91087257-2-B

Instale el lavabo (cont.)
Instale los soportes a la pared en el lugar marcado utilizando pernos de fijación
(no provistos).
Taladre orificios de fijación de 1/4″para el lavabo y el pedestal en los lugares
marcados en la pared acabada y el piso.
NOTA: También puede utilizar otros herrajes de suficiente tamaño y resistencia.
Mueva el pedestal sobre el orificio taladrado en el piso, y fíjelo apretando con
cuidado el tornillo de rosca para madera y la arandela.
Coloque con cuidado el lavabo en el pedestal de manera que el lavabo quede
soportado por el soporte y el pedestal.
Verifique que el lavabo quede en el lugar deseado.
Fije el lavabo a la pared con pernos de fijación y arandelas (no provistos). No
apriete demasiado.
Si aún no se ha instalado, instale la grifería y el desagüe al lavabo según las
instrucciones del fabricante.
Conecte y apriete la trampa al desagüe y termine las conexiones del suministro de
agua a la grifería, según las instrucciones incluidas con la grifería.
Haga circular agua en el lavabo y revise todas las conexiones para verificar que no
haya fugas.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to
the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying
cleaner. Rinse and dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a
brush or scouring pad to clean surfaces.
•Be careful not to leave staining materials in contact with the surface for extended
periods of time.
•The ideal cleaning technique is to rinse thoroughly and blot dry any water from
the surface after each use.
For detailed cleaning information and products to consider, visit www.kohler.com/clean.
To order Care & Cleaning information, call 1-800-456-4537.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de
votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant
de l’appliquer sur la totalité de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après
l’application de nettoyant. Rincer et sécher tout éclaboussement sur les surfaces
avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau
abrasif tel que brosse ou éponges à récurer pour nettoyer les surfaces.
•Faire attention de ne pas laisser de matériaux qui tachent en contact avec la
surface pendant de longues périodes.
1087257-2-B 10 Kohler Co.
