Kohler K-2338 Series User manual

Installation Guide
Pedestal Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-2338
1033753-2-A

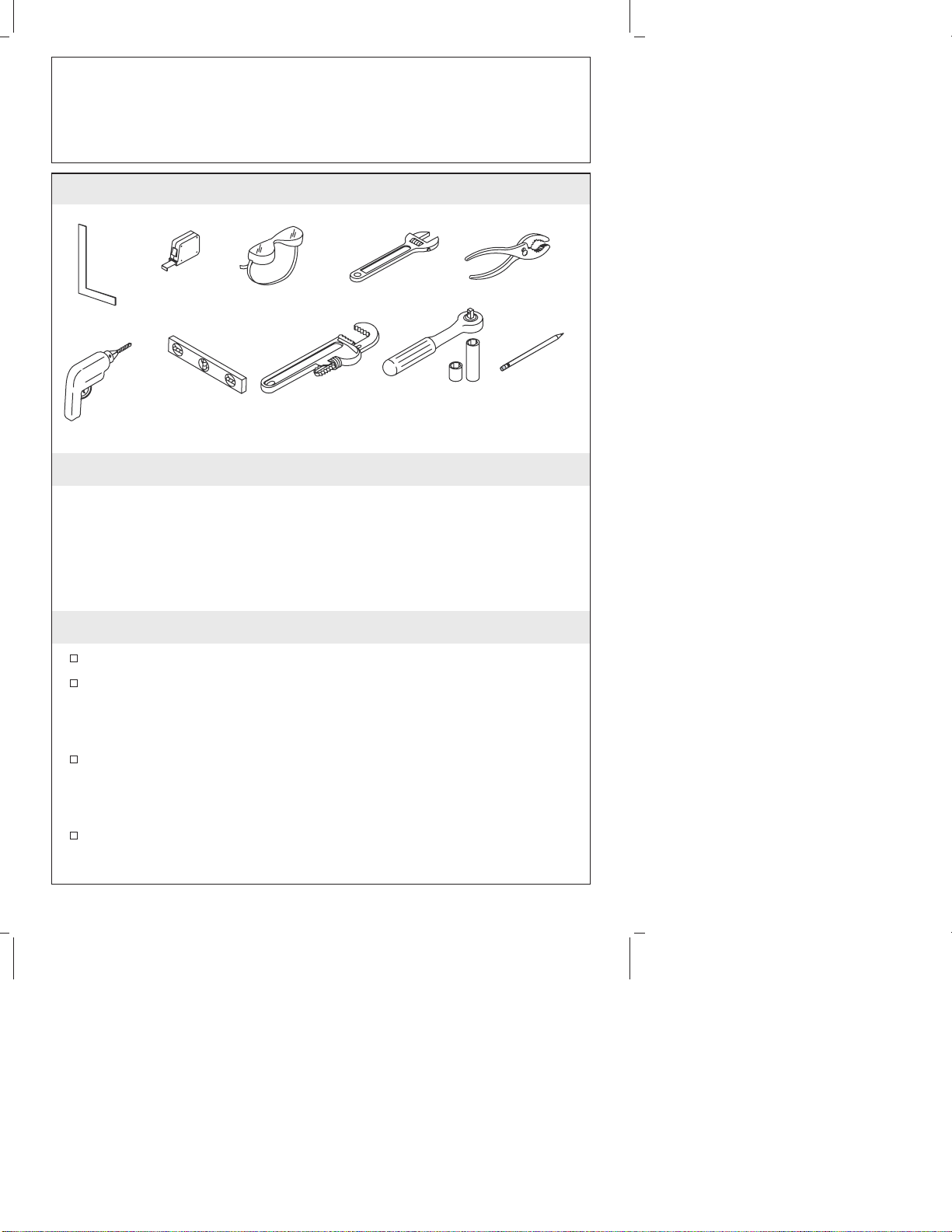

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
These instructions are for installing the lavatory to wood frame
construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
The walls and floor must be square, plumb, and level.
Adjustable
Wrench
Tape
Measure Safety
Glasses
Pipe
Wrench Socket Wrench
W/ Sockets
Square
Drill
Pencil
Pliers
Level
1033753-2-A 2 Kohler Co.

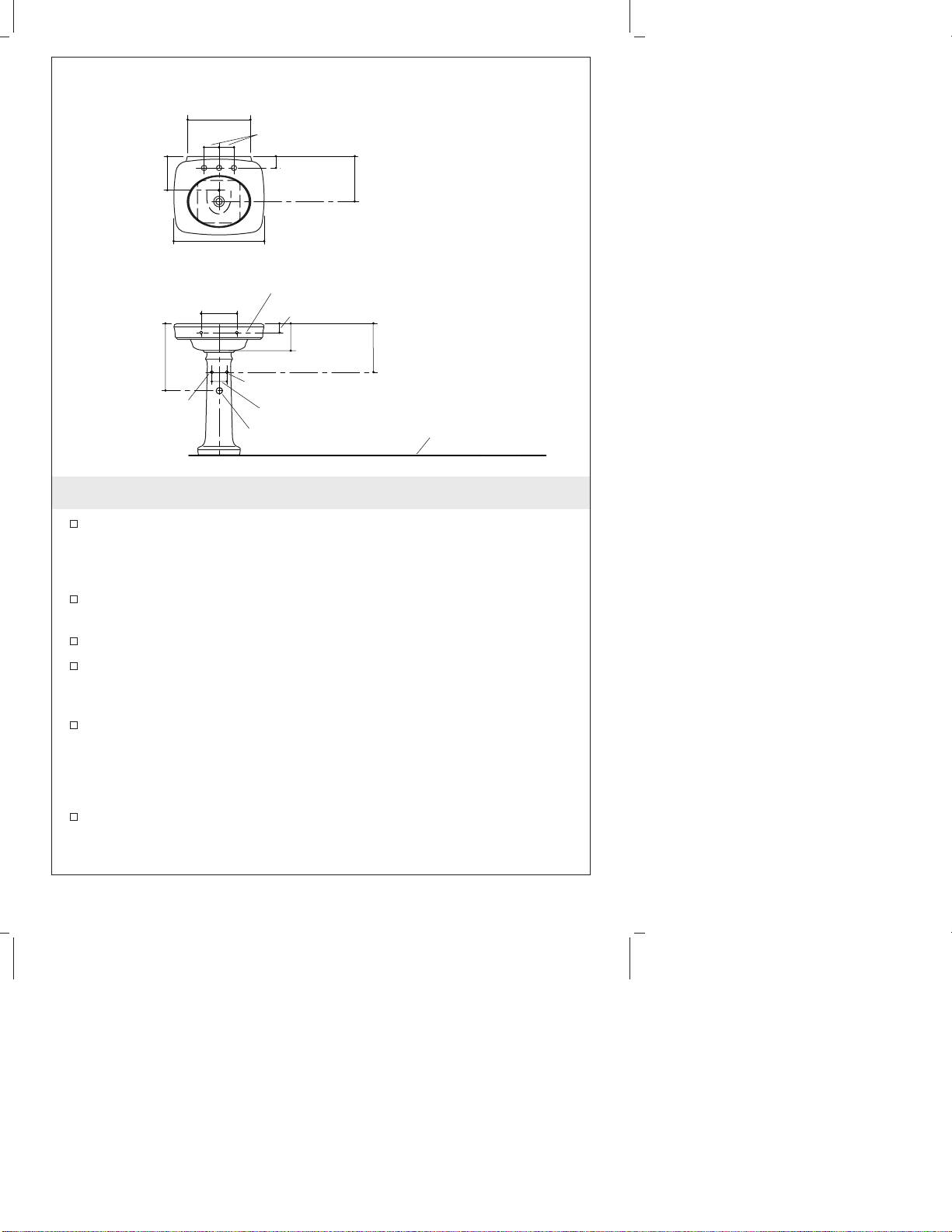

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information. Install the supply stops so the handles
will not touch the pedestal when fully open.
Install sufficient backing behind the finished wall to provide a
secure material for the anchoring devices.
Mark the centerline on the floor.
Refer to the roughing-in information, and position the pedestal on
the floor centerline location at the required distance from the
finished wall.
Carefully lift the lavatory into place on the pedestal, and slowly
move the pedestal as required to ensure proper fit in the desired
location.
NOTE: The lavatory must be supported by the pedestal.
Level the lavatory, and add additional self-adhesive gaskets as
needed to level.
K-2338-8
2-7/16" (6.2 cm)
8-1/2"
(21.6 cm)
15-1/4"
(38.7 cm)
3-1/16"
(7.8 cm) 12-1/16"
(30.6 cm)
9-1/2"
(24.1 cm)
Finished Floor
1-1/4" Outlet
3/8" Cold
3/8" Hot 4" (10.2 cm)
4" (10.2 cm)
17" (43.2 cm)
C
L of Backing
24" (61 cm)
11"
(27.9 cm)
9"
(22.9 cm)
Kohler Co. 3 1033753-2-A

Preparation (cont.)
Locate the two lavatory anchoring holes, and mark the hole
locations on the finished wall. Now mark the floor through the
hole in the pedestal bottom.
Carefully remove the lavatory from the pedestal. Then move the
pedestal from the area.
1033753-2-A 4 Kohler Co.

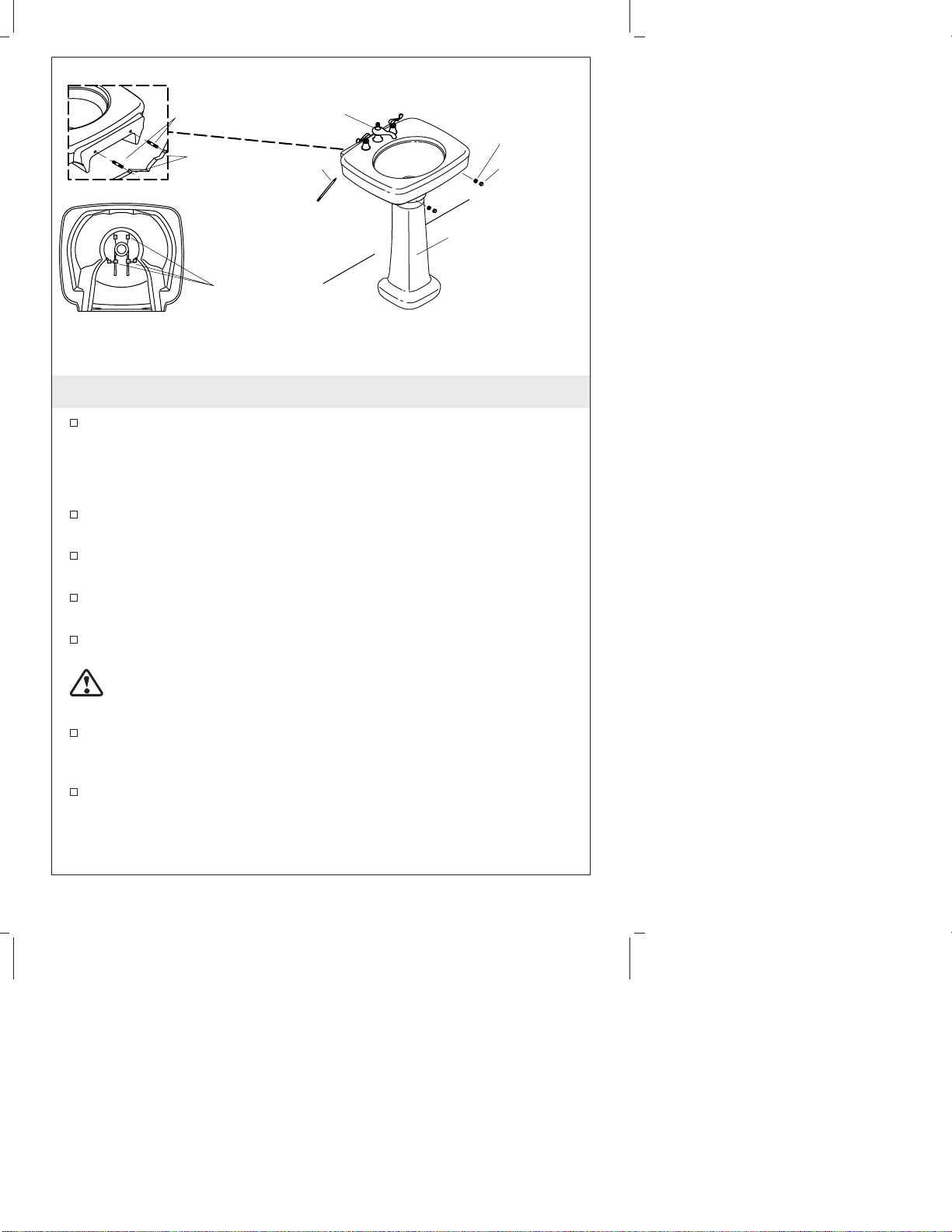

2. Install the Lavatory
Drill 1/4″mounting holes at the marked locations on the finished
wall and the floor.
NOTE: You can also use other fastening devices of sufficient size
and strength.
Install the hanger bolts to the backing material so they extend 1″
(2.5 cm) between the cap nut and the finished wall.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
Move the pedestal over the drilled hole in the floor, and secure
the pedestal to the floor by carefully tightening the wood screw
and washer.
Carefully set the lavatory on the pedestal so the hanger bolts
extend through the lavatory anchoring holes.
CAUTION: Risk of product damage. Do not overtighten the cap
nuts. Overtightening may damage the product.
Install the cap nuts and washers to the hanger bolts. Check the
level of the lavatory, and carefully tighten the cap nuts until snug.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Washer
Pedestal
Install faucet
and drain.
Cap Nut
Apply adhesive
gaskets.
Pedestal and Lavatory Placement
Finished Wall
Hanger
Bolts
Mark anchoring
holes.
Kohler Co. 5 1033753-2-A

Guide d’Installation
Lavabo sur Colonne
Outils et Matériaux
Merci d’Avoir Choisi la Société KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plaît, prenez quelques minutes et lisez attentivement ce guide
avant que vous ne commenciez votre installation. N’hésitez pas à nous
contacter en cas de problème d’installation ou de fonctionnement. Nos
numéros de téléphone et adresse Internet sont au verso. Merci encore
d’avoir choisi un produit KOHLER.
Avant de Commencer
Respectez tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballez le nouveau lavabo et examinez le
pour en déceler tout dommage. Remettre le produit dans son
emballage de protection jusqu’à ce que vous en soyez prêt à
l’installer.
Ces instructions sont pour l’installation d’un lavabo sur un cadre
de support en bois. Pour les autres types d’installation, fournissez
les bonnes piéces de renforcement et des attaches, ayant les
dimensions et résistances appropriées.
Les murs et le sol doivent être à l’équerre, d’aplomb, et de
niveau.
Clé à Molette
Mètre à
Ruban Lunettes de
Protection
Clé à
Griffes Clé à Douilles
avec Douilles
Crayon à
Papier
Niveau à
Bulles
Équerre
Perceuse
Pinces
Kohler Co. Français-1 1033753-2-A

1. Préparation
Installer les tuyaux d’arrivée d’eau et d’évacuation, selon
l’information du plan de raccordement. Installer les robinets
d’arrêt d’arrivée d’eau de façon à ce que les poignées ne touchent
pas la colonne quand elles sont entièrement ouvertes.
Installer derrière le mur fini une plaque d’appui suffisamment
robuste pour recevoir les pièces de fixation.
Marquer l’axe central au sol.
Se reporter au plan de raccordement pour positionner la colonne
sur l’axe du sol, en respectant un espace nécessaire pour le mur
fini.
Lever délicatement le lavabo sur la colonne, et ajuster comme
requis la colonne pour en assurer la position désirée.
REMARQUE : Le lavabo doit être supporté par la colonne.
Mettre le lavabo de niveau et ajoutez des joints autocollants
additionnelles au besoin.
K-2338-8
2-7/16" (6,2 cm)
8-1/2"
(21,6 cm)
15-1/4"
(38,7 cm)
3-1/16"
(7,8 cm) 12-1/16"
(30,6 cm)
9-1/2"
(24,1 cm)
Sol Fini
1-1/4" Sortie
3/8" Froid
3/8" Chaud 4" (10,2 cm)
4" (10,2 cm)
17" (43,2 cm)
C
Ligne d'Appui
24" (61 cm)
11"
(27,9 cm)
9"
(22,9 cm)
Kohler Co. Français-2 1033753-2-A

Préparation (cont.)
Situer les deux trous de fixation du lavabo, et marquer leur
emplacement sur le mur fini. Faire une marque sur le plancher à
travers le trou dans la base de la colonne.
Retirer soigneusement le lavabo de sa colonne. Puis déplacer la
colonne de la zone.
1033753-2-A Français-3 Kohler Co.

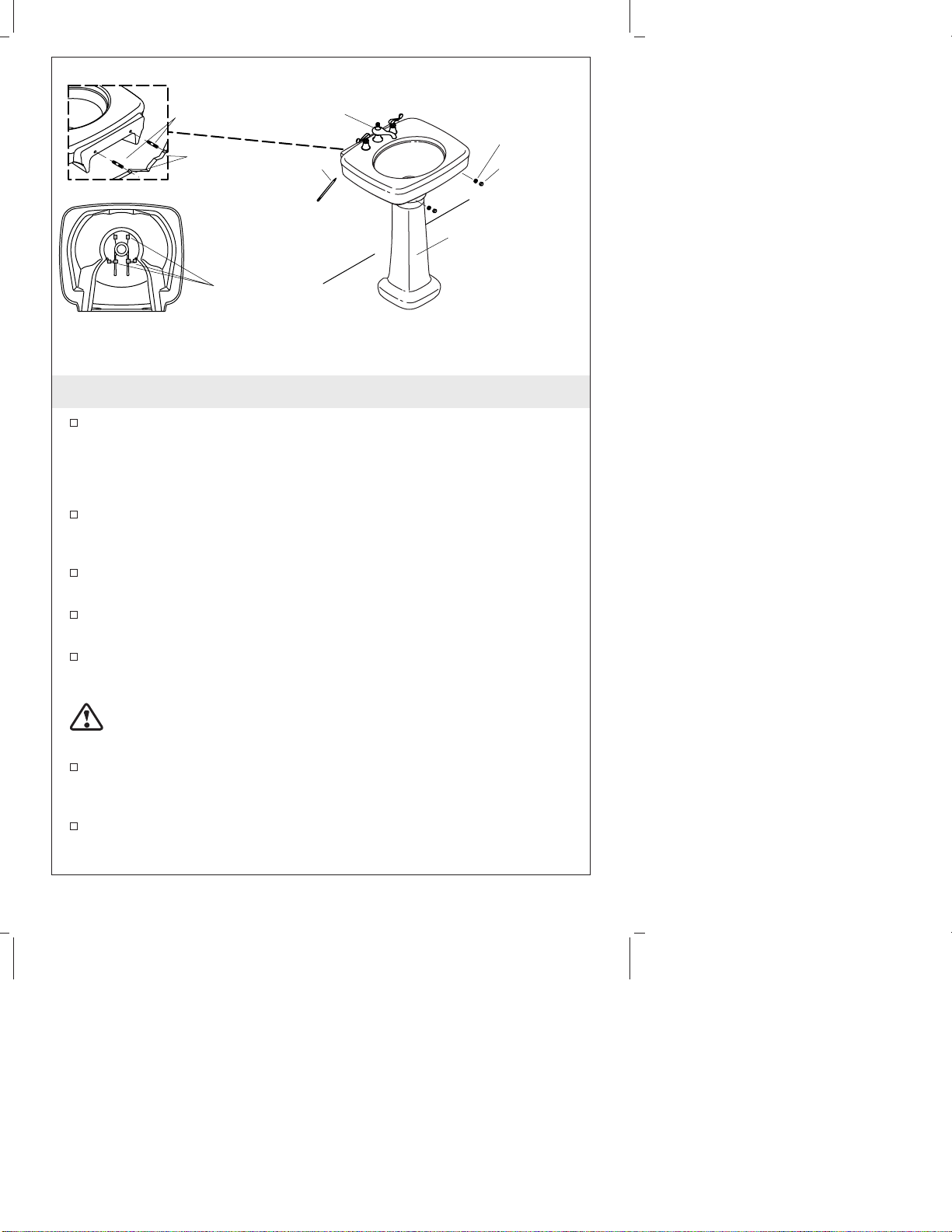

2. Installer le Lavabo
Percer des trous de 1/4″aux emplacements marqués sur le mur
fini et le sol.
REMARQUE : Il est aussi possible d’utiliser d’autres systèmes de
fixation ayant les dimensions et une résistance appropriées.
Monter les boulons d’ancrage sur le renfort, pour que chaque
boulon dépasse de 1″(2,5 cm) du mur fini.
Assembler le robinet et le drain au lavabo conformément à la
notice du fabricant.
Placer la colonne sur son orifice percé dans le sol, puis fixer la
colonne au sol en serrant avec soin la vis à bois avec sa rondelle.
Poser soigneusement le lavabo sur sa colonne de facon à faire
passer les écrous d’ancrage dans les orifices prévus.
ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer les écrous borgnes. Le serrage excéssif peut
endommager le produit.
Installer les écrous borgnes et les rondelles sur les boulons
d’ancrage. Mettre le lavabo à niveau, puis bien serrer les
écrous-capuchon.
Connecter et bien fixer le siphon au drain, et terminer les arrivées
d’eau au robinet tout en suivant les instructions emballées avec le
robinet.
Rondelle
Colonne
Installer le robinet
et le Drain.
Ecrou
borgne
Appliquer des
coussinets
autocollants.
Emplacement de la colonne et du lavabo
Mur Fini
Boulons
d'ancrage
Marquer les orifices
d'ancrage.
Kohler Co. Français-4 1033753-2-A

Guía de Instalación
Lavabo con pedestal
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Tome unos minutos
para leer este manual antes de comenzar la instalación. En caso de
problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para ver si está dañado. Vuelva a colocar el lavabo en la caja
como protección hasta que lo instale.
Estas instrucciones son para la instalación del lavabo en una
estructura de madera. Para otras instalaciones, suministre el
soporte adecuado y fijaciones de suficiente tamaño y resistencia.
Las paredes y el piso deben estar a escuadra, nivelados y a
plomo.
Cinta
métrica Lentes de
seguridad
Llave
ajustable
Llave para
tubo Llave de cubo
con casquillos
Escuadra
Taladro
Lápiz
Pinzas
Nivel
Kohler Co. Español-1 1033753-2-A

1. Preparación
Instale las tuberías de suministro de agua y desagüe conforme a
la información del diagrama de instalación. Instale las llaves de
paso de manera que las manijas de la misma no toquen el
pedestal en posición abierta.
Instale suficiente soporte detrás de la pared acabada a fin de
proveer un material resistente para los dispositivos de anclaje.
Marque la línea central en el piso.
Consulte el diagrama de instalación y coloque el pedestal sobre la
línea central del piso, a la distancia requerida respecto a la pared
acabada.
Coloque el lavabo con cuidado sobre el pedestal, y mueva el
pedestal lentamente cuanto sea necesario para asegurarse de que
encaje bien en el lugar deseado.
NOTA: El lavabo debe estar sostenido por el pedestal.
Nivele el lavabo y añada cuantos empaques autoadhesivos sean
necesarios para nivelarlo.
K-2338-8
2-7/16" (6,2 cm)
8-1/2"
(21,6 cm)
15-1/4"
(38,7 cm)
3-1/16"
(7,8 cm) 12-1/16"
(30,6 cm)
9-1/2"
(24,1 cm)
Piso acabado
Salida de 1-1/4"
3/8" Agua fría
4" (10,2 cm)
4" (10,2 cm)
17" (43,2 cm)
Línea central de soporte
24" (61 cm)
11"
(27,9 cm)
9"
(22,9 cm)
3/8" Agua
caliente
Kohler Co. Español-2 1033753-2-A

Preparación (cont.)
Ubique los dos orificios de anclaje del lavabo y márquelos sobre
la pared acabada. Marque el piso a través del orificio en la base
del pedestal.
Retire el lavabo del pedestal con cuidado. Luego, retire el
pedestal del área.
1033753-2-A Español-3 Kohler Co.

2. Instale el lavabo
Perfore orificios de fijación de 1/4″en los lugares marcados sobre
la pared y el piso acabados.
NOTA: Asimismo, es posible utilizar otros dispositivos de fijación de
suficiente tamaño y resistencia.
Instale los pernos de soporte en el material de refuerzo de
manera que sobresalgan 1″(2,5 cm) entre el tapón roscado y la
pared acabada.
Instale la grifería y el desagüe en el lavabo según las
instrucciones del fabricante.
Mueva el pedestal sobre el orificio perforado en el piso, y fíjelo
apretando con cuidado el tornillo para madera y la arandela.
Coloque el lavabo con cuidado sobre el pedestal de manera que
los pernos de soporte sobresalgan por los orificios de anclaje del
lavabo.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los tapones roscados. Si se aprietan demasiado se
pueden causar daños al producto.
Instale los tapones roscados y las arandelas en los pernos de
soporte. Compruebe que el lavabo esté nivelado y apriete con
cuidado los tapones roscados hasta que queden ajustados.
Conecte y fije el sifón en el desagüe y termine las conexiones del
suministro de agua a la grifería, conforme a las instrucciones
incluidas con la grifería.
Arandela
Pedestal
Instale la
grifería y el
desagüe.
Tapón
roscado
Aplique los
empaques adhesivos.
Colocación del pedestal y del lavabo
Pared acabada
Pernos de
soporte
Marque los orificios
de anclaje.
Kohler Co. Español-4 1033753-2-A

1033753-2-A

1033753-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1033753-2-A
