Kohler K-97630 Assembly instructions

Installation and Care Guide
Locker
Français, page ″Français-1″
Español, página ″Español-1″
1248926-2-A

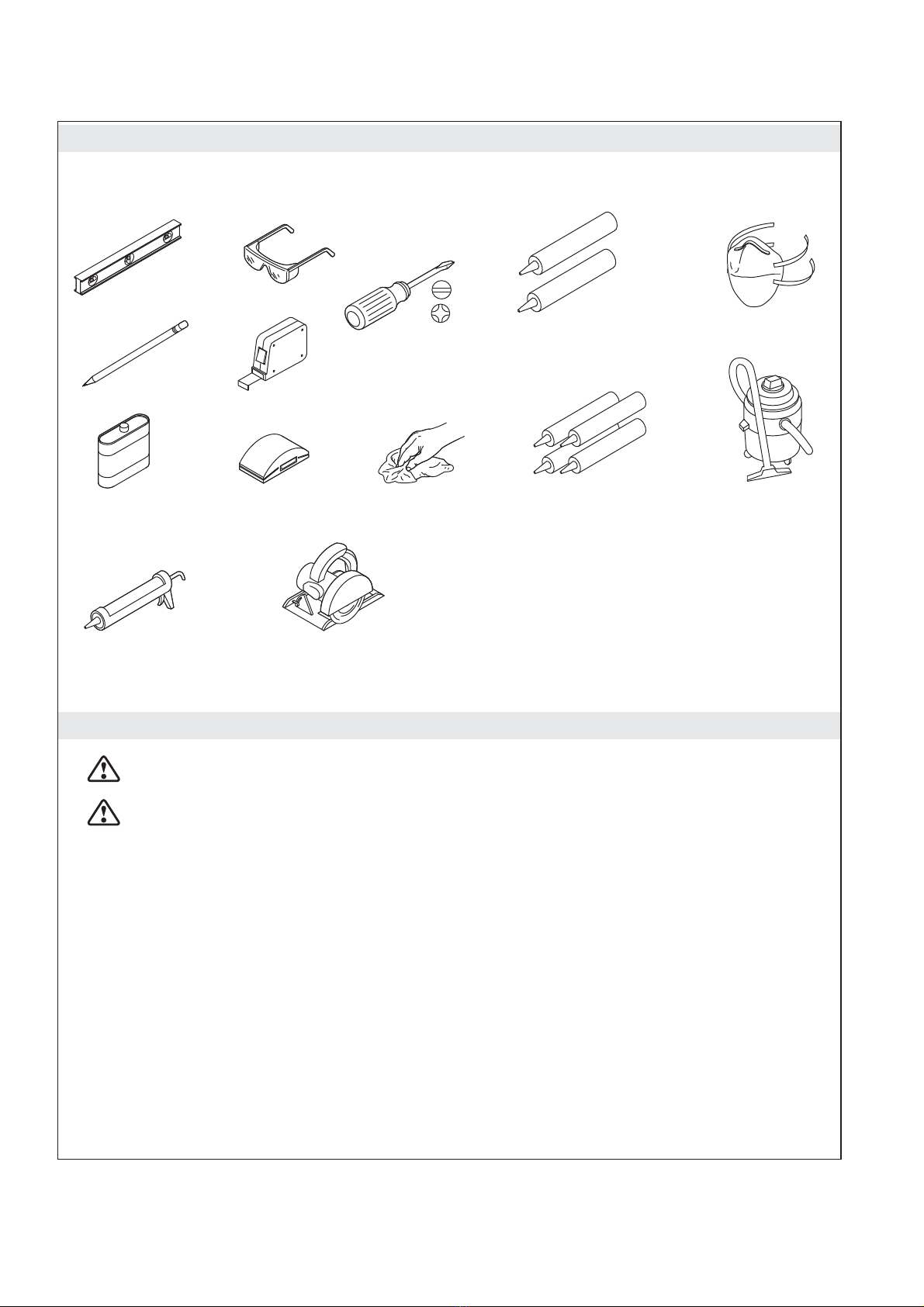

Tools and Materials
Before You Begin
WARNING: Risk of serious injury. When cutting the locker unit, take appropriate safety measures
including the use of breathing protection.
CAUTION: Risk of serious injury. Always wear safety glasses while cutting and drilling.
IMPORTANT! Dust will be generated when cutting the locker unit. Cutting the locker should be
performed outside or in a well ventilated area.
IMPORTANT! Leave this manual for the end user.
Read these instructions before installing or using this product:
•The locker unit must only be trimmed in height. Do not cut down the sides.
•The existing rough walls must be within 3/8″(10 mm) of plumb.
•The locker unit must be braced using 2x4’s around the entire unit.
•Use color matched silicone sealant around the locker unit.
•Cover the shower base with a drop cloth or other protective material to avoid damage.
•Follow the construction adhesive and silicone sealant instructions for application and curing time.
•Inspect product for damage after unpacking, prior to installation.
•A router may be used to cut the locker unit. The router bit will dull quickly.
Denatured Alcohol Rags Shop Vacuum
Breathing
Protection
Plus:
• Standard Woodworking Tools
• Spring Loaded Braces or Lumber
(to create bracing)
• Sawhorses
• Drop Cloth
Sanding Block
1-2 Tubes Color Matched
100% Silicone Sealant
Caulk Gun 7-1/4" Circular Saw
and Fine Toothed Blade
4+ tubes Non-Solvent
Based Construction Adhesive
DENATURED
ALCOHOL
1248926-2-A 2 Kohler Co.

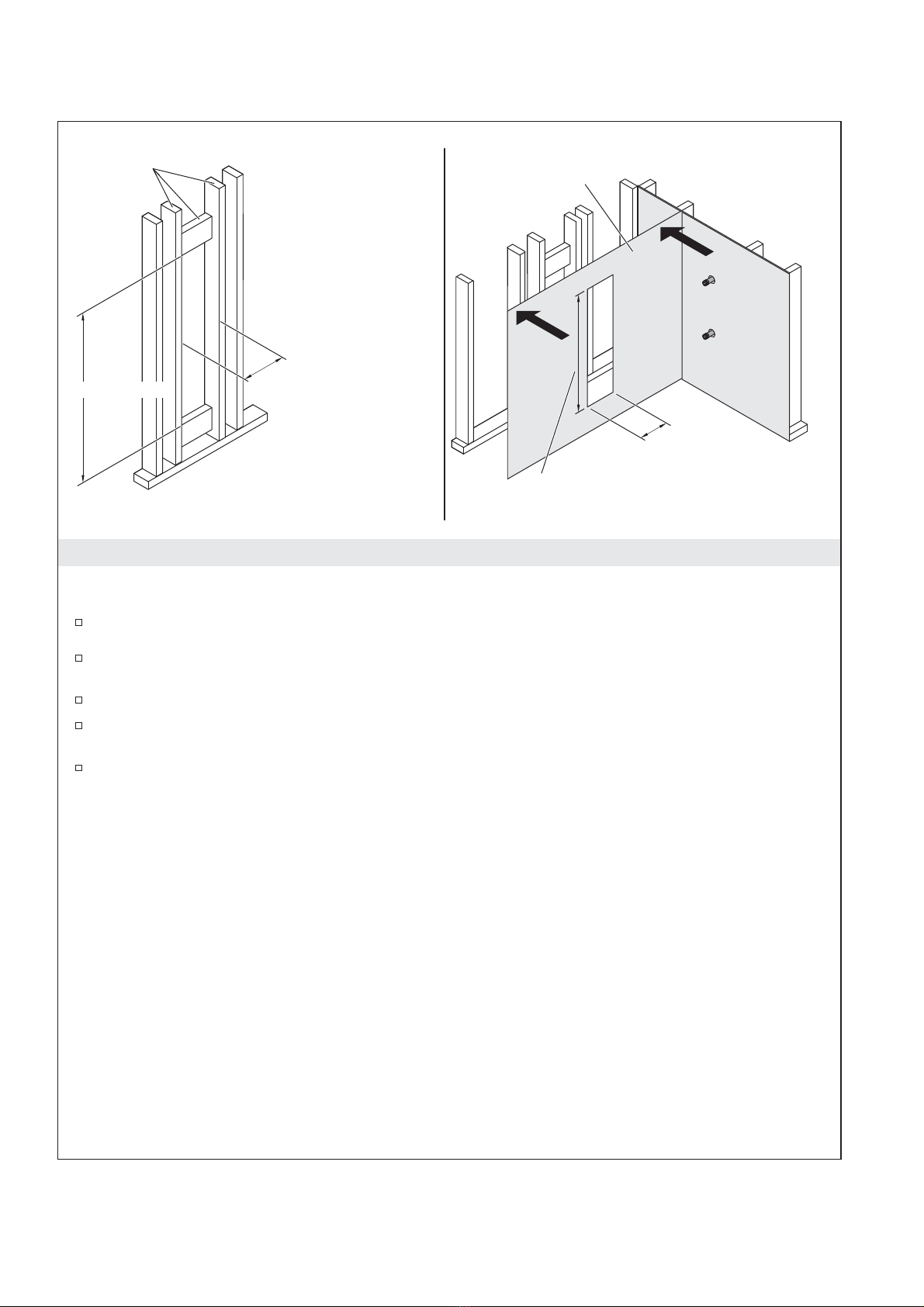

1. Prepare the Site
IMPORTANT! Water resistant wallboard backing material is recommended.
Install the rough plumbing for the bath and shower components.
Check the studs for plumb. Studs should be within 3/8″(10 mm) of plumb, shim if necessary.
Determine the height of the locker unit.
Install 2x4 bracing where the locker unit will be placed following the dimensions shown above.
Install wallboard backing material over the locker unit opening with the same dimensions as the 2x4
bracing cut out.
65"
(1651 mm)
K-97630: 9" (229 mm)
K-97631: 14-1/2" (368 mm)
2x4 Bracing
K-97630: 9" (229 mm)
K-97631: 14-1/2" (368 mm)
Wallboard
Backing
65"
(1651 mm)
Kohler Co. 3 1248926-2-A

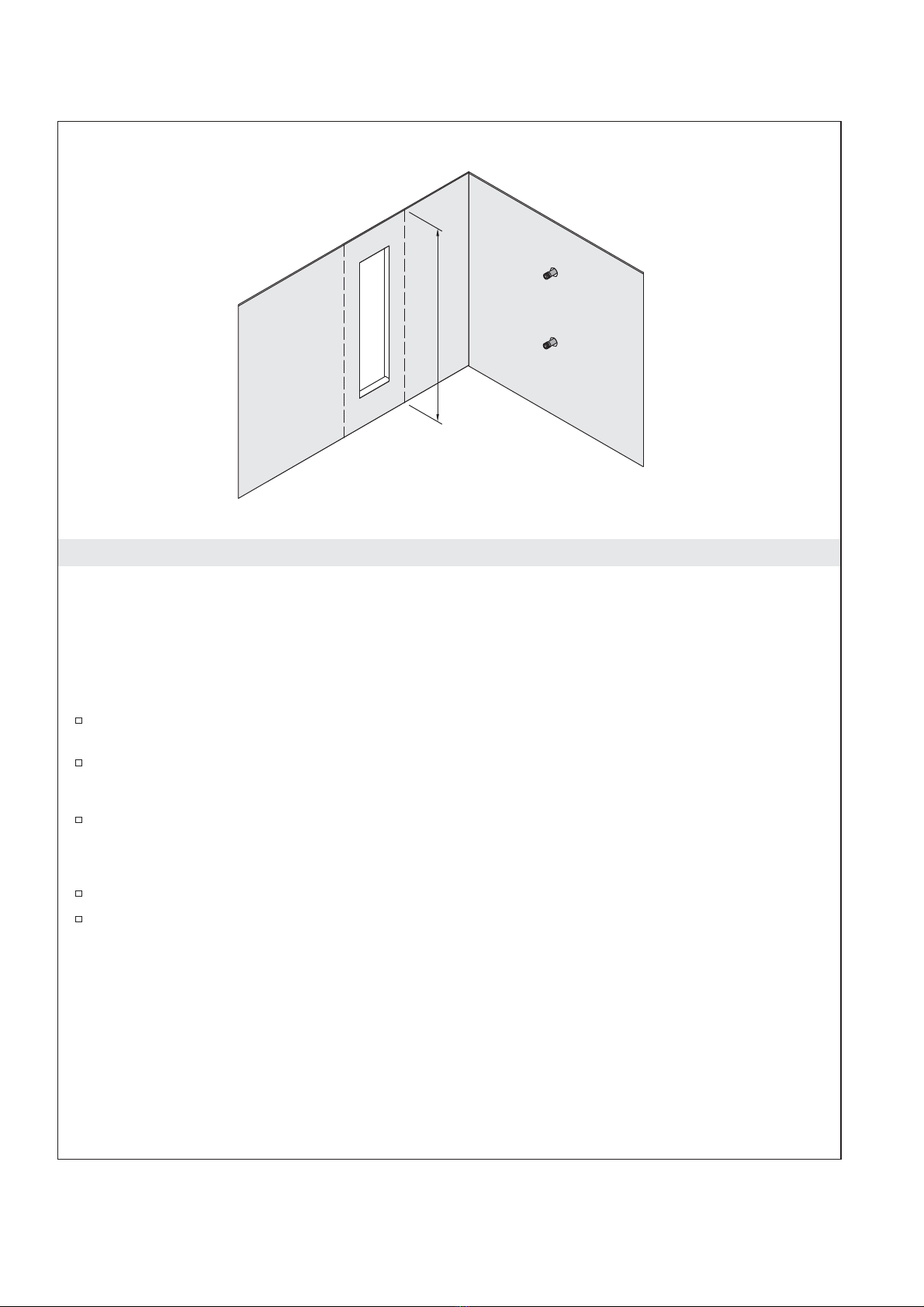

2. Measure and Trim the Locker
IMPORTANT! It is recommended the locker unit be cut using a circular saw and a fine toothed blade.
IMPORTANT! Do not cut the sides of the locker unit. Only trim the top or bottom to fit your wall length.
IMPORTANT! The locker unit must be placed with the shelf grooves angled upward. If the locker unit is
placed upside down the shelves will fall out.
Measure the vertical installation area to determine the cut dimensions for the locker unit.
Mark the cut lines on the back side of the locker unit.
NOTE: Remove any protective films on the locker unit surface before cutting.
Cut the locker unit to the required dimensions.
IMPORTANT! It is critical the locker unit is clean for a strong bond to be created by the adhesive.
Remove excess material and sand any rough edges using a sanding block.
Clean the back of the locker unit with denatured alcohol.
1248926-2-A 4 Kohler Co.

3. Install the Bracing
Secure four pieces of 2x4 blocking (not provided) to the rough wall following the dimensions shown
above.
Leave the wood blocking in place until the final step of the installation.
24"
(610 mm)
24"
(610 mm)
10-7/8" (276 mm) = 9" Locker
16-13/16" (427 mm) = 14" Locker
Wood
Blocking
Kohler Co. 5 1248926-2-A

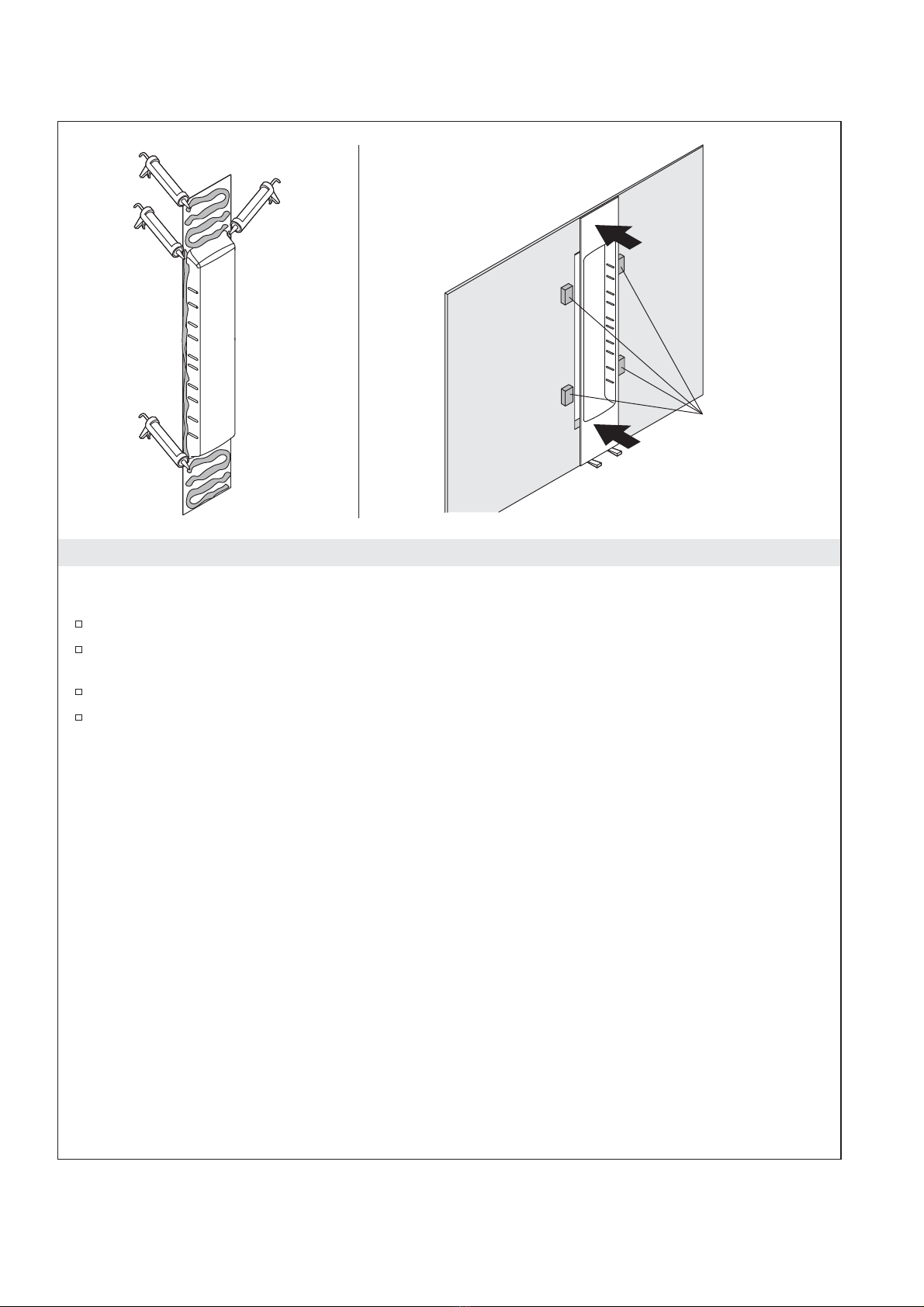

4. Install the Locker Unit
IMPORTANT! The locker unit must be placed with the shelf grooves angled upward. If the locker unit is
placed upside down the shelves will fall out.
TIP: Urethane based adhesive may be more effective for locker unit adhesion.
Generously apply bath and shower construction adhesive to the back of the locker unit on the top,
bottom, and sides.
Position the locker unit into place at a slight angle.
Push the locker unit against the rough wall between the wood bracing. Press firmly and evenly
across the entire locker unit.
Wood
Blocking
1248926-2-A 6 Kohler Co.

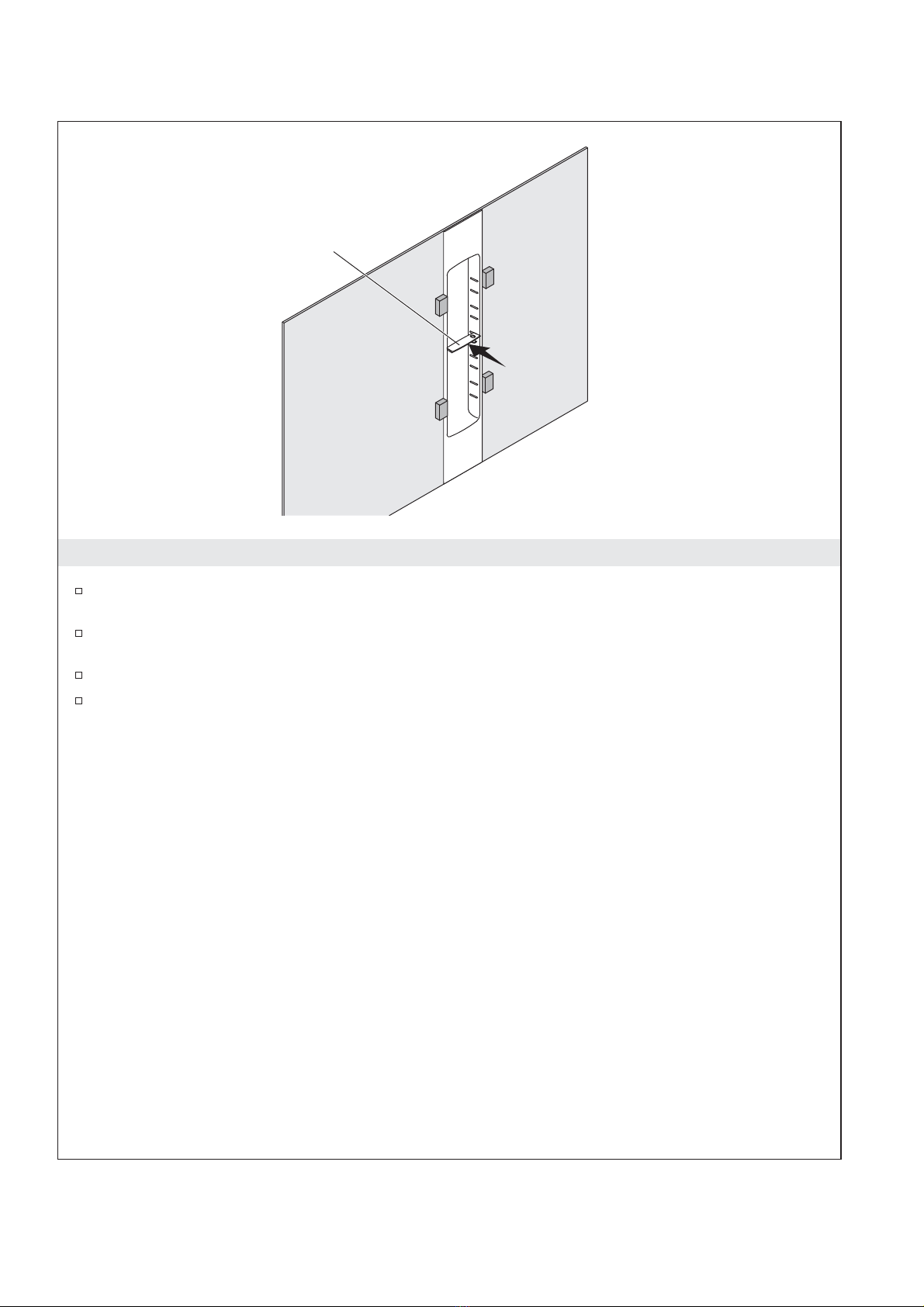

5. Check the Fit
Test the shelf fit in the set of grooves toward the middle of the locker unit. Ensure the shelf fits
tight.
If the fit of the shelf is loose, move the wood blocking in 1/16″(2 mm) and test again. Continue to
do so until a snug fit is achieved.
Remove the shelf.
Leave the wood blocking in place until the final step of the installation.
Shelf
Kohler Co. 7 1248926-2-A

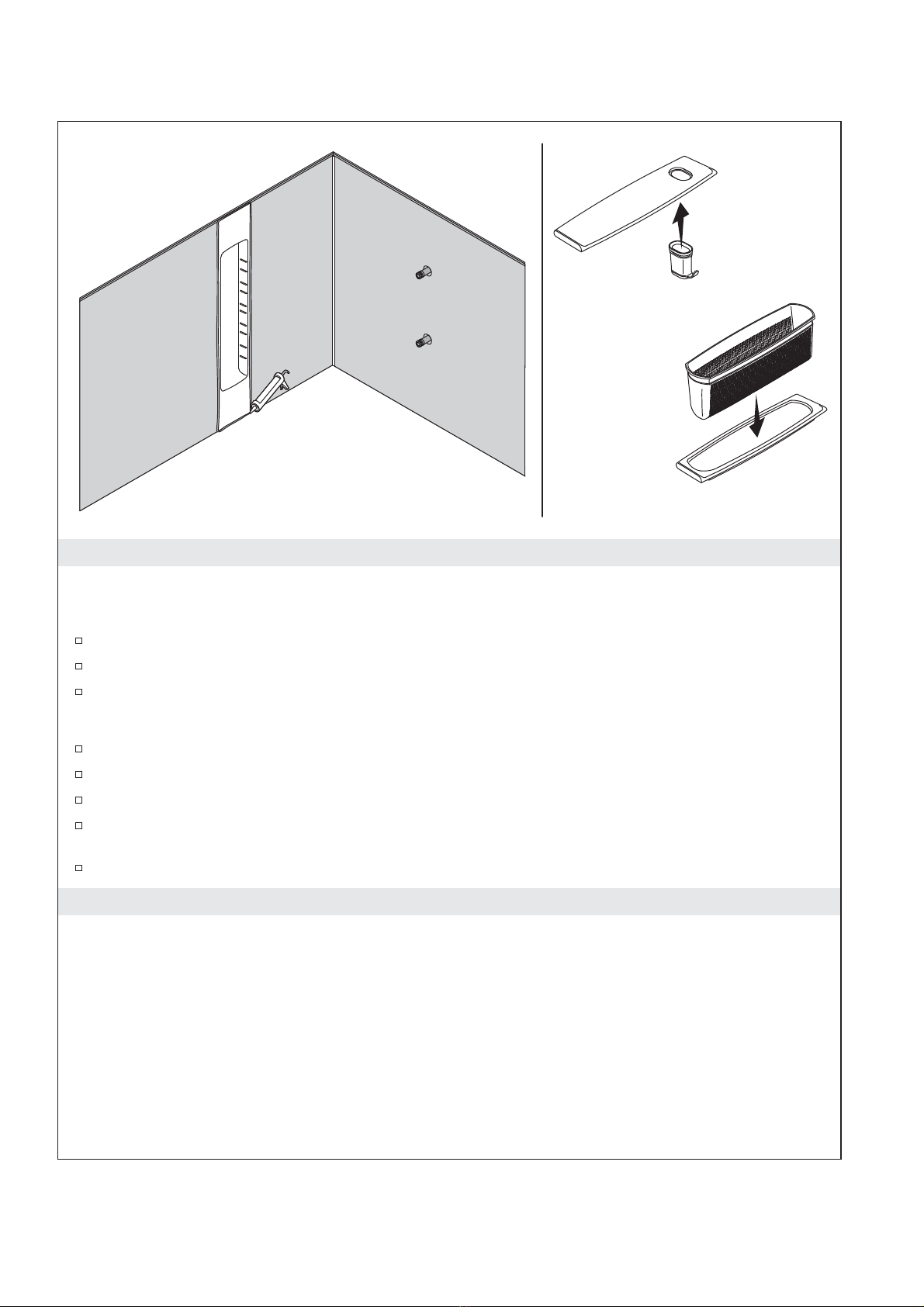

6. Finish the Install
IMPORTANT! For better adhesion success, allow the locker unit to cure 24 to 48 hours before installing
finished wall material. Removing the 2x4 bracing before the locker unit has cured will result in a loose fit
of the shelves.
Remove the 2x4 bracing from the rough wall once the adhesive on the locker unit has cured.
Install finished wall material up to the edges of the locker unit.
Apply color matched silicone sealant around the entire locker unit.
NOTE: Wait 24 hours before showering or running water.
Prepare the shelves with accessories.
Press the hook into the shelf as shown above.
Press the basket into the shelf as shown above.
TIP: When preparing the two shelves, use water and soap to guide the hook and basket into the
shelves with ease.
Install the shelves into the locker unit.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
Avoid using aerosol products.
•Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry any water from the surface after
each use.
1248926-2-A 8 Kohler Co.

Care and Cleaning (cont.)
For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.
Warranty
KOHLER
®
Limited Warranty – ChoreographTM Walls and Accessories
Kohler Co. warrants all ChoreographTM products (including ChoreographTM accessories) to be free of defects
in material and workmanship during normal residential use for ten (10) years from the date of sale. If a
ChoreographTM product or accessory is used commercially or is installed outside of the United States of
America, Canada or Mexico, Kohler Co. warrants the ChoreographTM product or accessory to be free of
defects in material and workmanship during normal use for three (3) years from the date of sale.
If Kohler Co.’s inspection of your ChoreographTM product or accessory discloses a defect in material or
workmanship within the applicable period of coverage stated above, Kohler Co. will, at its election, repair,
replace or make appropriate adjustment. Kohler Co. is not responsible for labor charges, installation, or other
incidental or consequential costs. In no event shall the liability of Kohler Co. exceed the purchase price of the
ChoreographTM product or accessory. Damages due to improper handling, installation or maintenance are not
considered manufacturing defects and are not covered by this warranty. This warranty is valid for the
original, consumer purchaser only. Proof of purchase (original sales receipt) must be provided to Kohler Co.
with all warranty claims.
To obtain warranty service, contact Kohler Co., either through your plumbing contractor, home center,
wholesaler, dealer, or E-tailer, or by calling or writing Kohler Co., Attn.: Customer Care Center, 444 Highland
Drive, Kohler, Wisconsin 53044, 1-800-4KOHLER (1-800-456-4537) from within the USA and Canada, and
001-800-456-4537 from within Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from
within Canada, or www.mx.kohler.com in Mexico.
TO THE EXTENT PERMITTED BY LAW, ALL IMPLIED WARRANTIES INCLUDING THOSE OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED.
KOHLER CO. AND SELLER HEREBY DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how long an implied
warranty lasts, or the exclusion or limitation of special, incidental or consequential damages, so these
limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You may have
other rights which vary from state/province to state/province.
This is the exclusive written warranty for Kohler Co.
Kohler Co. 9 1248926-2-A

Guide d’installation et d’entretien
Casier
Outils et matériaux
Avant de commencer
AVERTISSEMENT: Risque de blessures graves. Lors de la découpe de l’ensemble casier, suivre les
mesures de sécurité appropriées, et inclure l’utilisation d’une protection respiratoire.
ATTENTION: Risque de blessures graves. Toujours porter des lunettes de sécurité pendant la
découpe et le perçage.
IMPORTANT! De la poussière sera générée lors de la découpe de l’ensemble casier. La découpe du casier
doit être effectuée à l’extérieur ou dans une zone bien ventilée.
IMPORTANT! Laisser ce manuel pour l’utilisateur final.
Lire ces instructions avant d’installer ou d’utiliser ce produit.
•L’ensemble casier doit seulement être coupé en hauteur. Ne pas couper les côtés.
•Les murs de raccordement existants doivent être compris dans un rayon de 3/8″(10 mm) de
l’aplomb.
•Le casier doit être supporté par des montants 2x4 autour de l’ensemble au complet.
•Utiliser du mastic à la silicone de couleur assortie autour de l’ensemble casier.
4+ tubes d'adhésif de
construction non dissolvant
Pistolet à mastic
1-2 tubes de mastic
à la silicone à 100%
couleur assortie
Cale à poncer
Plus:
• Outils de menuiserie standard
• Entretoises à ressort ou bois
(pour créer un support)
• Chevalets
• Toile de protection
Protection
respiratoire
Aspirateur d'atelierChiffonsAlcool dénaturé
ALCOOL
DÉNATURÉ
Scie circulare 7-1/4" et
lame à dents fines
Kohler Co. Français-1 1248926-2-A

Avant de commencer (cont.)
•Recouvrir la base de la douche avec une toile de protection ou un autre matériel de protection pour
éviter des dommages.
•Suivre les instructions relatives à l’adhésif de construction et au mastic à la silicone et à celles
concernant l’application et le temps de prise.
•Inspecter le produit pour y rechercher des dommages éventuels, après l’avoir déballé, et avant
l’installation.
•Une toupilleuse peut être utilisée pour couper l’ensemble casier. La mèche de la toupilleuse
s’émousse rapidement.
Kohler Co. Français-2 1248926-2-A

1. Préparer le site
IMPORTANT! Il est recommandé d’utiliser du matériau de support de panneau mural hydrofuge.
Installer la plomberie de raccordement pour les composants de la baignoire et de la douche.
Inspecter les montants pour vérifier qu’ils sont d’aplomb. Les montants doivent être compris dans
un rayon de 3/8″(10 mm) de l’aplomb, caler si nécessaire.
Déterminer la hauteur de l’ensemble casier.
Installer un renfort 2x4 à l’emplacement où sera placé l’ensemble casier en suivant les dimensions
ci-dessus.
Installer le matériau de renfort du panneau mural par-dessus l’ouverture de l’ensemble casier avec
les mêmes dimensions que la découpe du renfort 2x4.
65" (1651 mm) K-97630: 9" (229 mm)
K-97631: 14-1/2" (368 mm)
Renfort 2x4
K-97630: 9" (229 mm)
K-97631: 14-1/2" (368 mm)
Renfort
de panneau mural
65"
(1651 mm)
1248926-2-A Français-3 Kohler Co.

2. Mesurer et couper le casier
IMPORTANT! Il est recommandé de couper l’ensemble casier en utilisant une scie circulaire et une lame à
dents fines.
IMPORTANT! Ne pas couper les côtés de l’ensemble casier. Seulement couper le haut ou le bas pour
adapter à la hauteur du mur en question
IMPORTANT! L’ensemble casier doit être placé avec les angles des rainures d’étagères tournés vers le
haut. Les étagères tomberont si l’ensemble casier est placé à l’envers.
Mesurer la surface d’installation verticale pour déterminer les dimensions de découpe pour
l’ensemble casier.
Marquer les lignes de découpe sur l’arrière de l’ensemble casier.
REMARQUE: Retirer tous les films de protection sur la surface de l’ensemble casier avant de couper.
Couper l’ensemble casier aux dimensions requises.
IMPORTANT! Il est de première importance que l’ensemble casier soit propre afin de créer une bonne
liaison avec l’adhésif.
Retirer le matériau excessif et poncer tous les bords rugueux en utilisant un bloc à poncer.
Nettoyer l’arrière de l’ensemble casier avec de l’alcool dénaturé.
Kohler Co. Français-4 1248926-2-A

3. Installer le renfort
Fixer quatre pièces de blocage 2x4 (non fournies) sur le mur brut en suivant les dimensions
indiquées ci-dessus.
Laisser le blocage en bois en place jusqu’à l’étape finale de l’installation.
24"
(610 mm)
24"
(610 mm)
10-7/8" (276 mm) = casier 9"
16-13/16" (427 mm) = casier 14"
Blocage
en bois
1248926-2-A Français-5 Kohler Co.

4. Installer l’ensemble casier
IMPORTANT! L’ensemble casier doit être placé avec les angles des rainures des étagères tournés vers le
haut. Les étagères tomberont si l’ensemble casier est placé à l’envers.
CONSEIL: De l’adhésif à base d’uréthane pourrait être plus efficace pour l’adhésion de l’ensemble
casier.
Appliquer généreusement de l’adhésif de construction ou de l’adhésif pour baignoire et douche sur
l’arrière de l’ensemble casier sur le dessus, le bas, et les côtés.
Amener l’ensemble casier en place à un léger angle.
Pousser l’ensemble casier contre le mur brut entre le renfort en bois. Appuyer fermement et de
manière uniforme à travers l’ensemble casier au complet.
Blocage
en bois
Kohler Co. Français-6 1248926-2-A

5. Vérifier l’installation
Vérifier si l’étagère est bien adaptée dans l’ensemble de rainures vers le milieu de l’ensemble casier.
S’assurer que l’étagère est adaptée de manière serrée.
Si l’ajustement de l’étagère est desserré, rentrer le blocage en bois de 1/16″(2 mm) et vérifier de
nouveau. Continuer ainsi jusqu’à l’obtention d’un ajustement serré.
Retirer l’étagère.
Laisser le blocage en bois en place jusqu’à l’étape finale de l’installation.
Étagère
1248926-2-A Français-7 Kohler Co.

6. Terminer l’installation
IMPORTANT! Pour mieux réussir l’adhésion, laisser l’ensemble casier sécher pendant 24 à 48 heures
avant d’installer le matériau de mur fini. Les étagères ne seront pas ajustées de manière serrée si le renfort
2x4 est retiré avant que l’ensemble casier n’ait séché.
Retirer le renfort 2x4 du mur brut une fois que l’adhésif de l’ensemble casier a séché.
Installer le matériau de mur fini contre les bords de l’ensemble casier.
Appliquer du mastic à la silicone de couleur assortie autour de l’ensemble complet du casier.
REMARQUE: Attendre 24 heures avant de prendre une douche ou de faire couler l’eau.
Préparer les étagères avec les accessoires.
Enfoncer le crochet dans l’étagère comme sur l’illustration ci-dessus.
Enfoncer le panier dans l’étagère comme sur l’illustration ci-dessus.
CONSEIL: Lors de la préparation des deux étagères, utiliser de l’eau et du savon pour faciliter le
guidage du crochet et du panier dans les étagères.
Installer les étagères dans l’ensemble casier.
Entretien et nettoyage
Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l’entretien de votre
produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface non visible avant de l’appliquer sur
l’ensemble de la surface. Éviter d’utiliser des produits aérosols.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants tremper sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel qu’une
brosse ou une éponge à récurer pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher toute eau de la surface après chaque
usage.
Kohler Co. Français-8 1248926-2-A

Entretien et nettoyage (cont.)
Pour obtenir des informations détaillées sur le nettoyage et les produits à considérer, consulter le site
www.kohler.com/clean. Pour commander des informations sur l’entretien & le nettoyage, appeler le
1-800-456-4537.
Garantie
KOHLER
®
Garantie limitée – Parois et accessoires ChoreographTM
Kohler Co. garantit tous les produits ChoreographTM (y compris les accessoires ChoreographTM) contre tous
défauts de matériau et de fabrication lors d’une utilisation domestique normale sur une période de dix (10)
ans à partir de la date de vente. Si un produit ou accessoire ChoreographTM est utilisé à des fins commerciales
ou s’il est installé hors des États-Unis d’Amérique, du Canada ou du Mexique, Kohler Co. garantit le produit
ou l’accessoire ChoreographTM contre tous défauts de matériaux et de fabrication lors d’une utilisation
normale sur une période de trois (3) ans à partir de la date de vente.
Si l’inspection par Kohler Co.’ de votre produit ou accessoire ChoreographTM dévoile un défaut de matériau
ou de fabrication au cours de la période de couverture applicable mentionnée ci-dessus, Kohler Co.
procédera, à son gré, aux réparations, au remplacement ou à l’ajustement approprié. Kohler Co. n’est pas
responsable des frais de main-d’œuvre, d’installation ou de tout autre frais particulier, accessoire ou indirect.
La responsabilité de Kohler Co. ne dépassera en aucun cas le prix d’achat du produit ou de l’accessoire
ChoreographTM. Les dommages causés par une manipulation incorrecte, une installation erronée ou un
entretien non adéquat ne sont pas considérés comme étant des vices de fabrication, et ne sont pas couverts
par la présente garantie. Cette garantie est valide pour l’acquéreur d’origine uniquement. Une preuve d’achat
(ticket de caisse d’origine) doit être présentée à Kohler Co. avec toutes les réclamations au titre de la
garantie.
Pour obtenir le service de garantie, s’adresser à Kohler Co., par l’intermédiaire de l’entrepreneur de
plomberie, du centre de rénovation, du marchand en gros, du concessionnaire, ou du revendeur par Internet,
ou bien par écrit à l’adresse suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
Wisconsin 53044, 1-800-4KOHLER (1-800-456-4537) à partir des É.-U. et du Canada, et 001-800-456-4537 à
partir du Mexique, ou consulter le site www.kohler.com aux É.-U., www.ca.kohler.com au Canada, ou
www.mx.kohler.com au Mexique.
DANS LA MESURE PRÉVUE PAR LA LOI, TOUTES LES GARANTIES TACITES, Y COMPRIS CELLES
DE COMMERCIALITÉ ET D’ADAPTATION À UN USAGE PARTICULIER, SONT PAR LA PRÉSENTE
REJETÉES. KOHLER CO. ET LE REVENDEUR DÉCLINENT PAR LES PRÉSENTES TOUTE
RESPONSABILITÉ EN CAS DE DOMMAGES PARTICULIERS, ACCESSOIRES OU INDIRECTS.
Certains états et provinces ne permettent pas de limite sur la durée de la garantie tacite, ni l’exclusion ou la
limite des dommages particuliers, accessoires ou indirects, et, par conséquent, lesdites limites et exclusions
peuvent ne pas s’appliquer à votre cas. Cette garantie vous donne des droits juridiques particuliers. Vous
pouvez également avoir d’autres droits qui varient d’un État ou d’une province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1248926-2-A Français-9 Kohler Co.

Guía de instalación y cuidado
Estantería
Herramientas y materiales
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones graves. Al cortar la unidad de estantería tome las medidas de
seguridad apropiadas, que incluyen el uso de protección al sistema respiratorio.
PRECAUCIÓN: Riesgo de lesiones graves. Siempre utilice anteojos de seguridad al cortar o
taladrar.
¡IMPORTANTE! Se generará polvo al cortar la unidad de estantería. El corte de la estantería debe hacerse
a la intemperie o en un área bien ventilada.
¡IMPORTANTE! Deje este manual para el usuario final.
Lea estas instrucciones antes de instalar o utilizar este producto.
•En la unidad de estantería solo debe recortarse la altura. No corte los lados.
•Las paredes sin acabar actuales deben estar a menos de 3/8″(10 mm) de estar a plomo.
•La unidad de estantería debe reforzarse con maderos de 2x4 alrededor de toda la unidad.
•Use sellador de silicona del mismo color alrededor de la unidad de estantería.
•Para evitar daños, cubra la base de ducha con una lona o con otro material protector.
Más de 4 tubos de adhesivo
de construcción no derivado
de solventes
Pistola de aplicación
de masilla selladora
1 a 2 tubos de sellador
100% de silicona de
color igualado
Bloque con
papel de lija
Más:
• Herramientas normales para
trabajo en madera
• Refuerzos cargados a resorte o
maderos (para crear el refuerzo)
• Caballetes
• Lona
Protección al
sistema respiratorio
Aspiradora de tallerTraposAlcohol
desnaturalizado
ALCOHOL
DESNATURALIZADO
Sierra circular de 7-1/4"
y cuchilla de dientes finos
Kohler Co. Español-1 1248926-2-A

Antes de comenzar (cont.)
•Siga las instrucciones de aplicación y de tiempo de curado del adhesivo de construcción y del
sellador de silicona.
•Revise el producto después de desempacarlo y antes de instalarlo, para ver si presenta daños.
•Se puede usar una rebajadora o fresadora para cortar la unidad de estantería. La broca de la
rebajadora o fresadora pierde el filo rápidamente.
1248926-2-A Español-2 Kohler Co.
