Kohler C3-510 User manual

English page 2-9
中文页 码 10-17
한글 페이지 18-25
26-33
Installation Guide
安装说明
Smart Seat
清舒宝智能便盖
C3-500/K-31331T-0
C3-510/K-31332T-0
C3-520/K-31333T-0
C3-530/K-31334T-0
C3-500/K-31331T-XP-0
C3-510/K-29683T-XP-0
1338635-T01-C

Thank You For Choosing Kohler Company
Thank you for choosing a Kohler product. Kohler craftsmanship offers you a
rare combination of proven performance and graceful sophistication that will
satisfy you for years to come. The dependability and beauty of your Kohler
product will surpass your highest expectations. We are very proud of our
products here at Kohler and we know you will be too.
Please take a few minutes to study this Homeowners Guide. Pay special
attention to the care and cleaning instructions.
All information in this manual is based upon the latest product information
available at the time of publication. At Kohler, we constantly strive to improve
the quality of our products. We reserve the right to make changes in product
characteristics, packaging or availability at any time without notice.
1338635-T01-C
2
Kohler Co.

Before You Begin

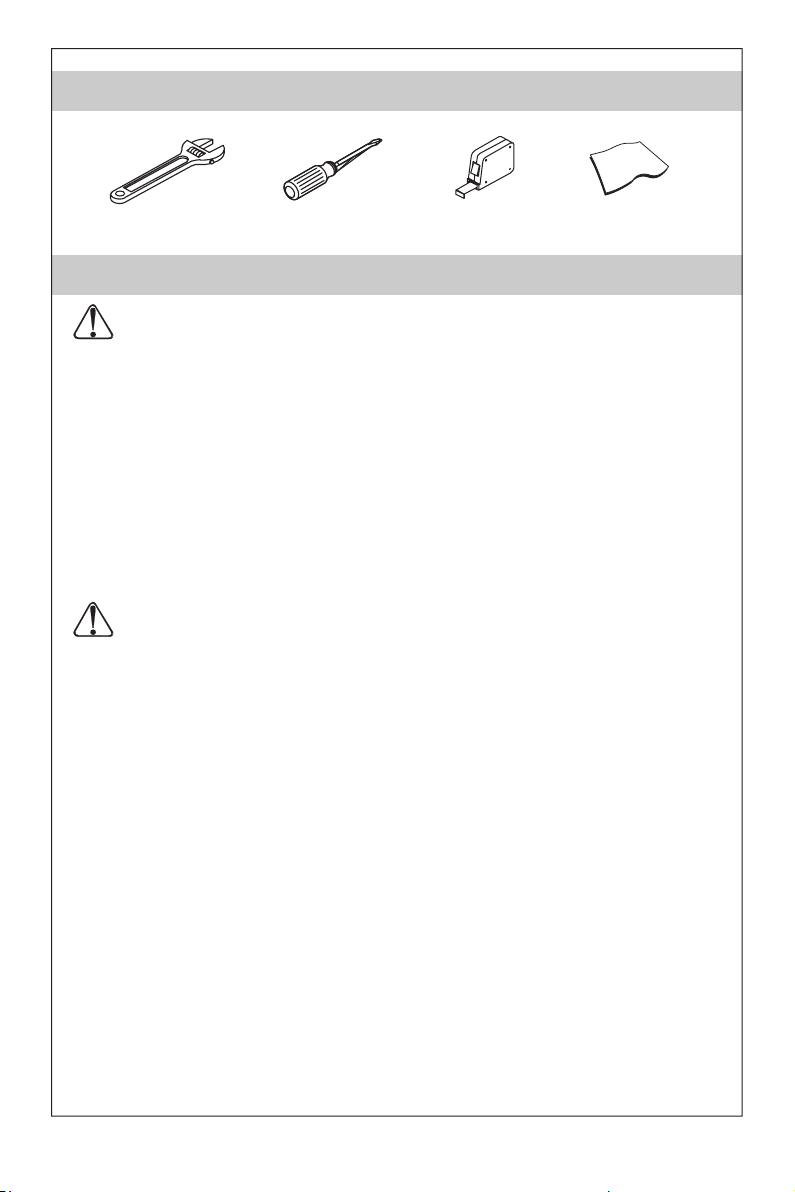

Tools and Materials
□
□
□
□
□Follow local plumbing and construction codes.
□Do not use extension cord with the product.
□
□
□
□
□Connect only to tap water.
□Unplug the seat and drain completely, if the seat is not being used for an
extended period of time.
□
Adjustable wrench Blade Screwdriver Tape Rag
Note:
Warning:
Risk of electric shock, fire hazards, or personal injury. This product must
be installed safely. Connect only to dedicated 220V~, 50 Hz, 10A circuit
protected by Ground-Fault Circuit-Interrupters (GFCI’s) or Earth-Leakage
Circuit-Breakers (ELCB’s).
Risk of electric shock or product damage. Do not immerse the product into
water.
Risk of product damage. Do not plug in the seat until all other installation
steps have been completed.
Risk of product damage. Do not install at a place where it may be splashed
by water.
Risk of product damage. Do not install the product at a place with excessive
humidity, where moisture may condense at the surface of the product. Please
maintain that the usage environment is under adequate ventilation, so as to
prevent damage to electronic components.
Risk of product damage or property loss. Water leakage may happen if the
water pipe connector is pulled or pressed with excessive force.
Risk of product damage. The product may be damaged if the nozzle is
applied with excessive force.
Risk of product damage. Make sure the seat is positioned correctly so that it
can be connected to the thread of the inlet pipe. Otherwise, the inlet pipe
thread may wear off and lead to water leakage.
□Min water pressure 0.07Mpa (dynamic pressure)
Max water pressure 0.74Mpa.
When install the product in the room, a stop valve shall be installed in a close
proximity. For emergency circumstances, the water inlet valve shall be stopped
without using any tools; otherwise unexpected failure may cause the loss to the
customer.
Kohler Co.
3
1338635-T01-C

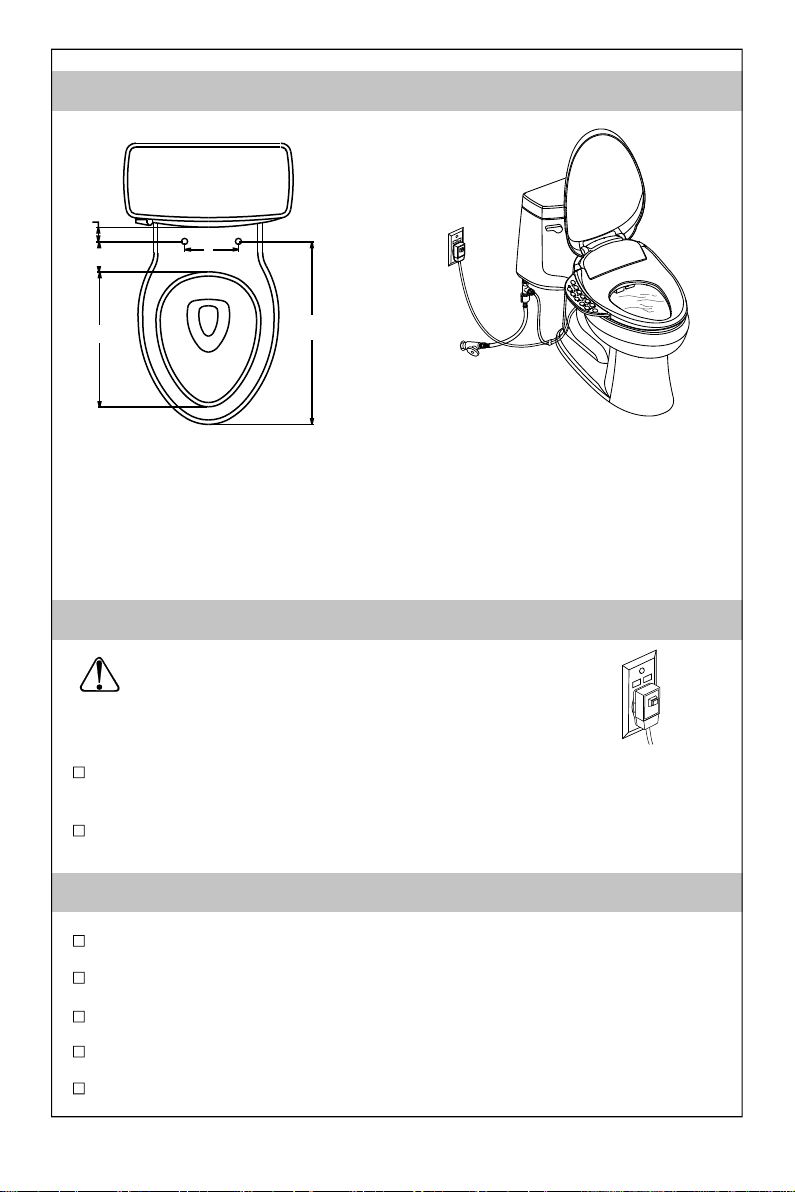

1. Distance between installation holes: 136 - 210mm.
2. Distance between installation holes and tank front rim:>20mm.
3. Distance between installation holes and bowl inner rim: ＜70mm.
4. Distance between installation holes and tank top rim: 460 - 490mm.
5. Bowl inner diameter: 370 - 390mm.
6. The distance between the seat and the plug should be maximum 1 meter.
1. Toilet roughing-in requirements and installation tips
2. Install an Electrical Outlet
1
2
3
4
5
3. Preparation
WARNING: Risk of electric shock, fire, or personal injury.
This product must be grounded. Connect only to a dedicated
220V~, 50 Hz, 10A circuit protected by Ground-Fault Circuit-
Interrupter (GFCI) or Earth-Leakage Circuit-Breaker (ELCB).
It is recommended to use water-resistant socket. Do not use an extension cord
with the product.
NOTE: Follow local codes when determining the electrical outlet location.
Route the electrical and install to a 220V~, 50 Hz, 10A GFCI- or ELCB-
protected receptacle.
Turn off the water supply to the toilet.
Flush the toilet to relieve any pressure from the water supply hoses.
Place a container under the inlet valve to catch any residual water.
Disconnect the water supply hose from the inlet valve.
Remove the existing toilet seat.
1338635-T01-C
4
Kohler Co.

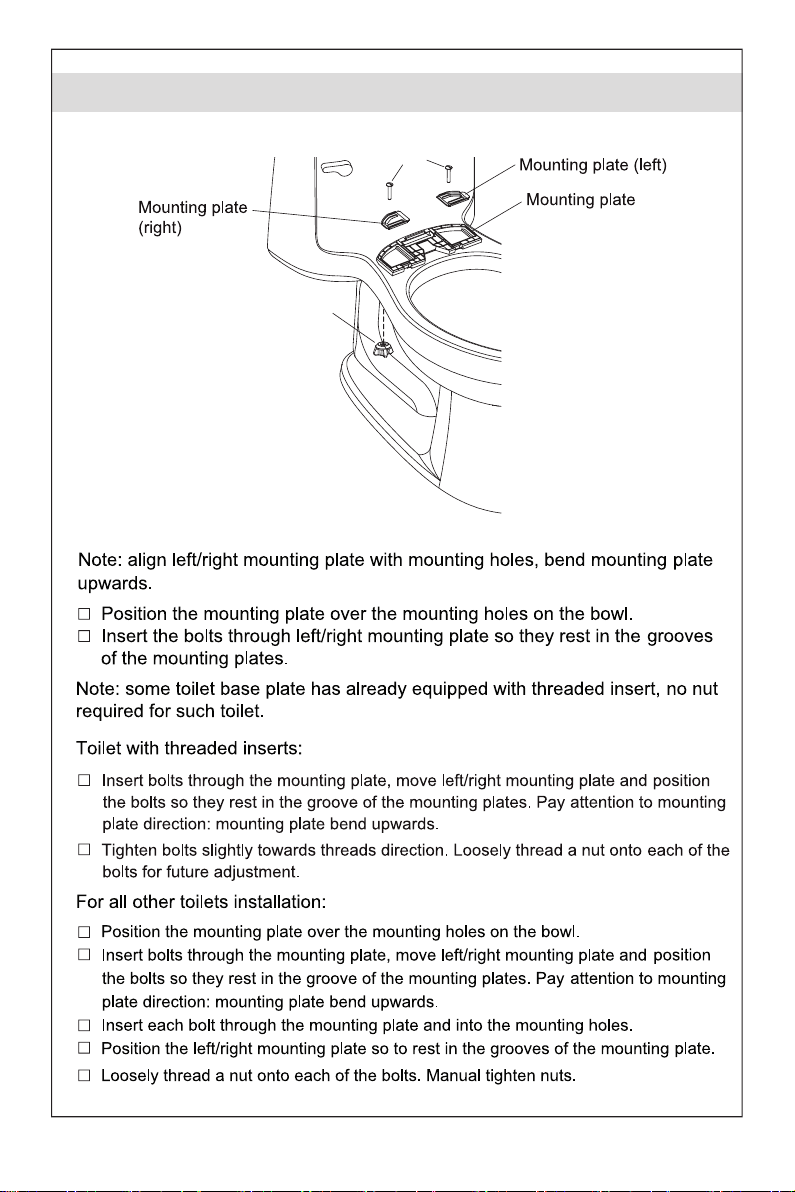

4. Install the Mounting Plate
Screw
Nut
Kohler Co.
5
1338635-T01-C

5. Install the Seat
For Toilets with Threaded Inserts:
Arrow 2
Arrow 1
Arrow 1
Mounting
plate
Slightly lift cover front tip, observe rear bugle slot, guide mounting plate into
the groove (per arrow 1 direction) Align the slot on the mounting plate with the
groove located below the toilet seat.
Slide the seat onto the mounting plate, front tip downwards (per arrow 2
direction) until you feel it snaps into place.
For Toilets without Threaded Inserts:
To adjust cover position, do not remove cover; only loosen screws to adjust
cover and mounting plate position. Tight down the bolts when desired position
is acquired.
To adjust cover position, remove cover first, readjust mounting plate position.
Once the mounting plate is confirmed, tighten screws, fasten mounting plate,
re-install cover.
1338635-T01-C
6
Kohler Co.

6.1 Connect the Water Supply (K-31333T-0/K-31334T-0)
Open cartridge cover when use filter first time.
Tighten all connections.
Tighten filter inlet
Connect to cover
Connect to water tank
IMPORTANT! Risk of product damage. Align water inlet hose thread with cover
thread, do not damage threads or over tighten connector. To tighten the connector,
manually tighten and tight 1/4 turns more by tool.
IMPORTANT! Risk of product damage. Do not scratch the product surface.
NOTE! For those newly installed plumbing pipes, (before the inlet hose is
connected to the T-valve,) flush for several seconds to to remove the dirt and
debris, etc inside the hose.
Connect cover and water tank with supplied hose.
Note: use supplied new hose, do not reuse the old hose.
Adjust filter angle and position (for easy exchange in the future, cartridge
exchange refer to “Homeowner’s Guide” on page 2).
Adjust exchange duration to 6 months.
Turn on water supply system
Note! Flush the water supply pipes completely to remove debris. The product
is designed for tap water. Make sure not to use industrial water/sewage water/
waste water/ocean water.
Check water leak, adjust if necessary.
Connect the T-valve directly to the water inlet valve.
Rotate and install cartridge cover properly (refers to Homeowner’s Guide on
Page 13).
Kohler Co.
7
1338635-T01-C

Use supplied hose to connect Tee-valve to toilet.
IMPORTANT! Risk of product damage. Align water inlet hose thread with cover
thread, do not damage threads or over tighten connector. To tighten the connector,
manually tighten and tight 1/4 turns more by tool.
IMPORTANT! Risk of product damage. Do not scratch the product surface.
Connect the T-valve directly to toilet or the water inlet valve.
NOTE! For those newly installed plumbing pipes, (before the inlet hose is
connected to the T-valve,) flush for several seconds to to remove the dirt and
debris, etc inside the hose.
Note: use supplied new hose; do not reuse the old hose.
Tighten all connections.
Turn on water supply system
Note! Flush the water supply pipes completely to remove debris. The product
is designed for tap water. Make sure not to use industrial water/sewage water/
waste water/ocean water.
Check water leak, adjust if necessary.

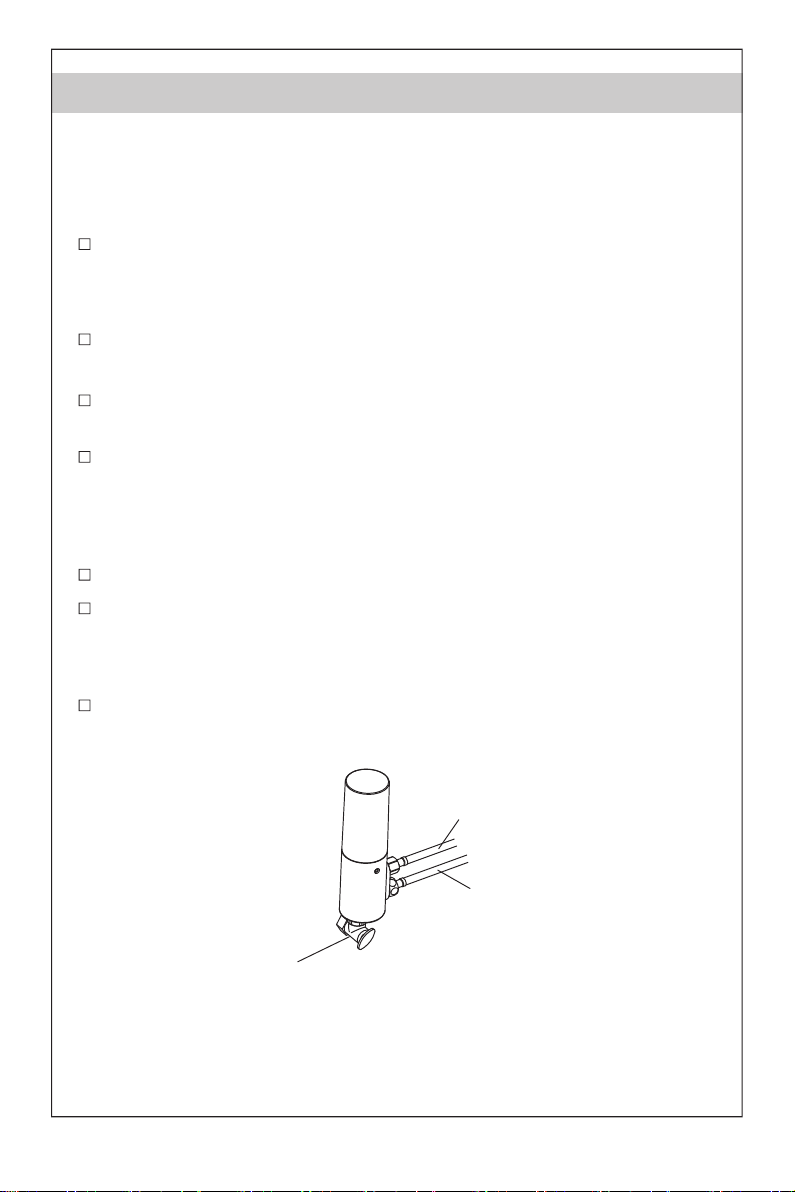

6.2 Connect the Water Supply (K-31331T-0/K-31332T-0)
1338635-T01-C
8
Kohler Co.

7. Installation Checkout
Ensure if water inlet valve is OPEN.
Wrap seat with plastic sheet to prevent splash water from toilet during test.
Toilet generates one short beep once it is plugged in. The nozzle stretches
out and draws back once. Backlight on the side panel lights up and the night
light flashes until the initialization process completes.
Snap hose and power cord into the clip.
The seat is designed not to function without an occupant. To activate the seat
controls for testing purposes, when facing the toilet, place your hand or a damp
wash cloth on the right side of the seat approximately 1/3 from the front of the
seat (sensor area).
Proceed to the “Keypad and Panel Diagram” Section to test the various seat
functions.
Kohler Co.
9
1338635-T01-C

谢谢您选择科勒公司
谢谢您选择科勒。科勒技术提供了可靠性能和优雅生活的结合，满足了
您未来几年的需求。科勒产品的美观和可靠性将满足您最挑剔的眼光。
我们为我们科勒的产品感到非常地自豪，相信您也会。
请花几分钟阅读一下这本用户手册，特别注意维护和清洗说明。
这本说明书中所有的信息基于最新公开的产品信息。在科勒，我们一贯
坚持改善我们产品的质量。我们保留在任何时候不通知的情况下改变产
品特性，包装或实用性的权利。
1338635-T01-C
10
Kohler Co.

安装之前

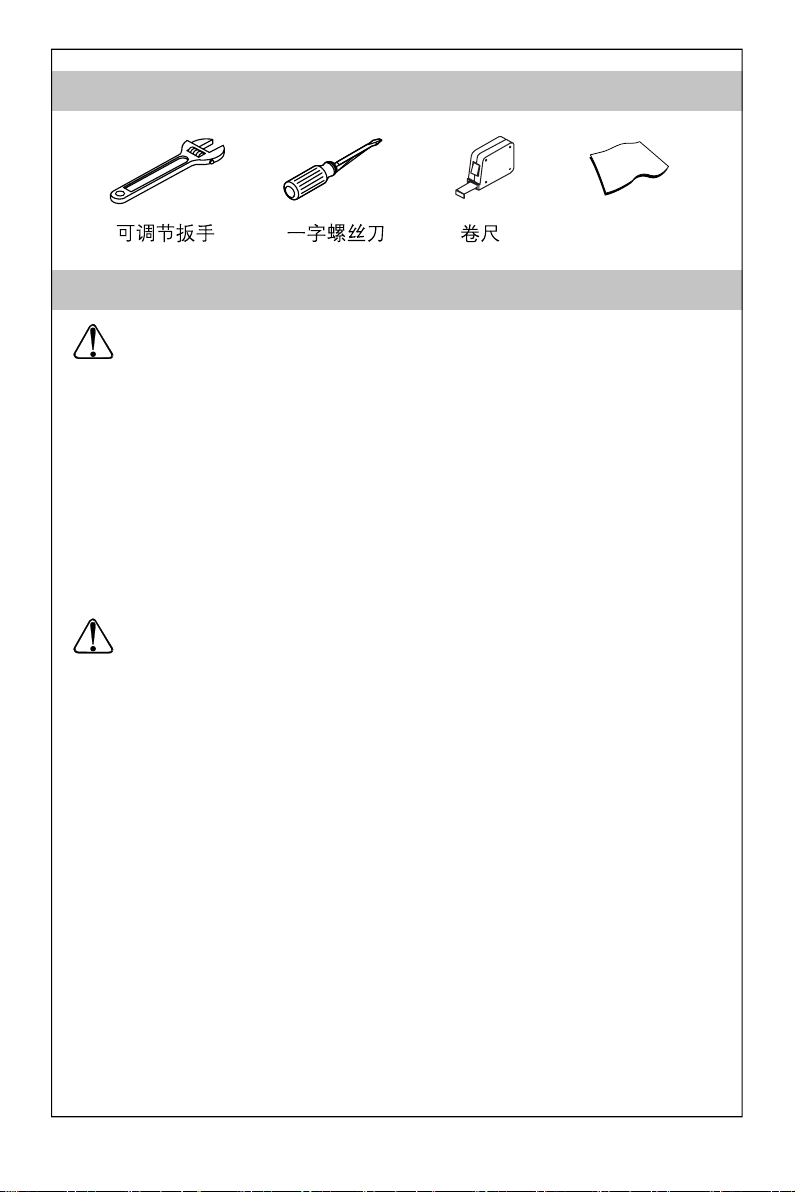

工具和材料
□触电，火灾或人身伤害的危险。本产品必须安全接地。只能连接到专
用的220V~, 50Hz, 10A带接地故障断路器或接地漏电保护器的电路中。
□触电或产品损伤的危险。不要把产品浸入水中。
□产品损伤的危险。在所有其他安装步骤结束之前不要插电源线插头。
□产品损伤的危险。不要把产品安装在水可能溅到的地方。
□ 遵守所有当地的管道和建筑标准。
□ 不要使用延长电线连接产品。
□产品损伤的危险。不要把产品安装在过分潮湿的地方，在这种地方，水
汽可能凝聚在产品表面。请始终保持使用环境有足够的通风，以防止电
子组件的损坏。
□产品损坏或财产损失的危险。硬推、硬拉水管接头可能造成水渗漏。
□产品损坏的危险。不要在喷嘴上施加过大的力，否则产品可能损坏。
□产品损坏的危险。连接本产品进水管时要小心对正螺蚊，否则会损坏产
品进水口螺纹，造成漏水。
□最小进水压力0.07Mpa（动压）
最大进水压力0.74Mpa。
□ 只能连接到自来水的水源。
□ 如果产品长时间不用，请拔下插头并排干本机里的水。
□
擦布
注意：
警告:
在安装本产品的同一房间中，需要在触手可及的位置安装一个进水角
阀，用于紧急情况下，无需借助工具即可切断本产品的进水水路；否
则本产品的意外故障可能会导致用户损失。
Kohler Co.
11
1338635-T01-C

1. 安装孔的间距：136-210mm
2. 安装孔与水箱的距离:＞20mm
3. 安装孔与座便器内圈的距离:＜70mm
4.安装孔到座便器顶端的距离：460-490mm
5. 座便器内径尺寸：370-390mm
1. 适配座便盖尺寸要求及安装小贴示
2. 安装电路出口
6.安装前请在座便器
左侧约1米范围内预留
电源插座
1
2
3
4
5
警告：触电，火灾或人身伤害的危险。本产品必
须接地良好。只能连接到专用的220V~, 50Hz,
10A的带接地故障断路器或接地漏电保护器的电
路中。
建议使用防水型插座，不要使用延长电线连接产品。
注意：在决定电路出口位置时，要按照当地的标准。
连接到220V~, 50Hz, 10A并带有接地故障断路器或接地漏电保护器保
护的电路中。
3. 准备
关闭座便器的供水系统。
冲洗座便器，释放来自供水管的压力。
在进水角阀下方放置一个容器装多余的水。
断开座便器进水角阀与供水管的连接。
移除现有的座圈。
1338635-T01-C
12
Kohler Co.

4. 安装安装板
螺钉 安装板压板(左)
安装板
安装板压板(右)
螺母
Kohler Co.
13
1338635-T01-C

5. 安装座便盖
座便器前端略微抬起，观察后端凸出卡槽，正确导入安装板的凹槽内
(按箭头1)。
向后推到底时，前端向下(按箭头2)按，听到“咔嚓”声后，说明安装
到位。
对有螺纹孔的座便盖：
要调节座便盖位置，请先移除座便盖，重新调节安装板的位置。
一旦座便盖位置确定，拧紧螺钉，紧固安装板，重新安装座便盖。
对无螺纹孔的座便盖：
要调节座便盖的位置，不需移除座便盖，只需拧松螺母，调节座便盖
及安装板的位置，当位置适当时，直接拧紧螺母即可。
箭头2
箭头1
箭头1
安装板
1338635-T01-C
14
Kohler Co.

6.1连接供水系统(K-31333T-0/K-31334T-0)
1/4
注意！
用软管（随器具附带）分别连接座便器和水箱。
注意！必须使用随器具附带的新软管组件，旧软管组件不能重复使用。
调整好过滤器角度及位置（便于以后方便更换，更换滤芯请参阅 “用
户手册” 第2页）
第一次使用过滤器时，打开滤芯外壳。
按6个月使用寿命，调整好更换滤芯时间。
旋转安装好滤芯外壳（请参阅用户手册第13页）。
拧紧各处接口。
注意！产品损坏的危险。
注意！产品损坏的危险。
进水角阀出水口，连接过滤器进水口(示图1)。
注意！
拧紧过滤器进水口
连接座便盖
连接水箱
Kohler Co.
15
1338635-T01-C

6.2 连接供水系统(K-31331T-0/K-31332T-0)
重要！产品损坏的危险。
1/4
注意！
用提供的软管连接三通和座便器。
注意！
重要！产品损坏的危险。
直接将三通与座便器、进水管口连接。
注意！
1338635-T01-C
16
Kohler Co.

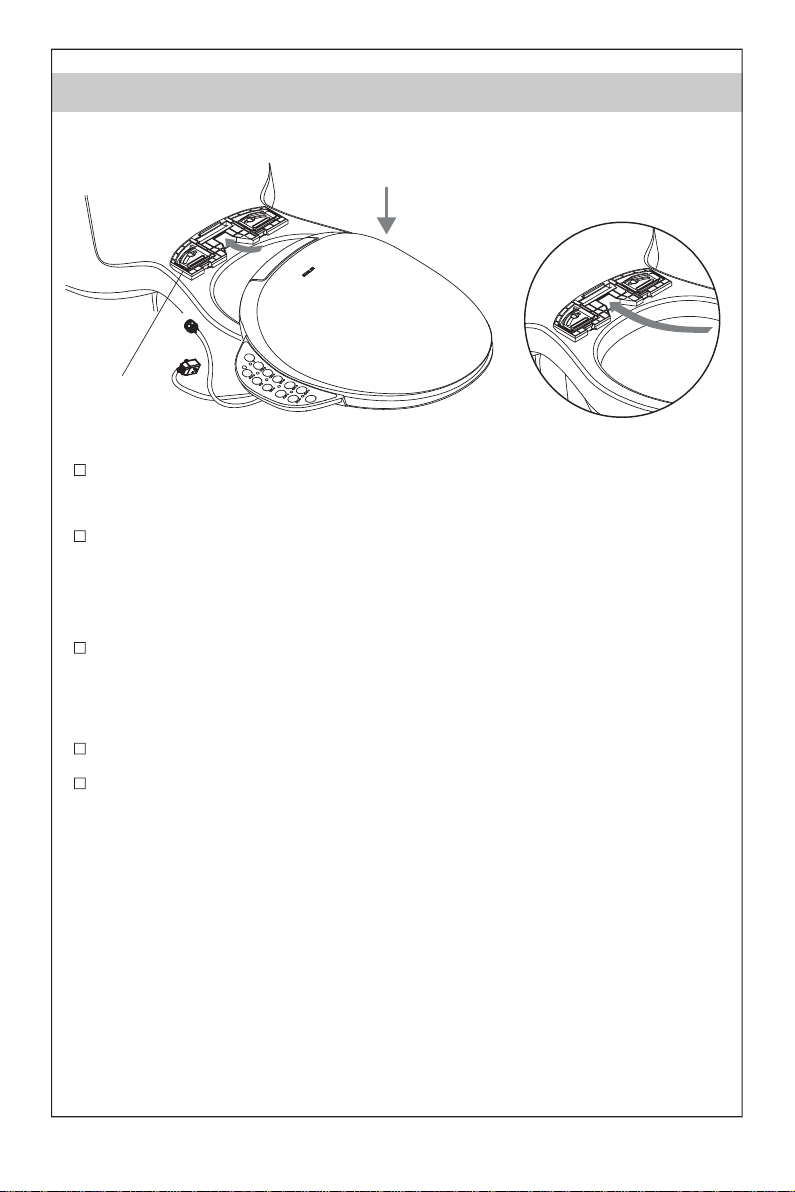

角
座圈设计为有落座感应启动工作。为了激活座圈达到测试的目的，首
先面对座便器，然后把手或者一块湿布放在座圈右边离前端大约三分
之一处（感应区域）。
继续参考用户手册中的 “侧键盘功能介绍” 部分来测试产品的不同功能。
1 1
7. 安装检查
Kohler Co.
17
1338635-T01-C

KOHLER를선택해 주셔서 감사합니다.
KOHLER를 선택해 주셔서 감사합니다. KOHLER기술은 믿을수 있는 성능과
우아한 생활 결합을 제공해 드리며 향후 몇 년간의 수요를 만족할수 있습니다.
KOHLER제품의 미관과 신뢰성은 귀하의 까다로운 안목을 만족할 수 있을
것입니다.저희는 KOHLER제품에 무한한 자호감을 느끼며 귀하께서도 그러
하리라 믿습니다.
몇분의 시간을 이용하여 이 사용설명서를 잘 열독하시고 특히는 유지보호와
세척설명에 유의하시기 바랍니다.
이설명서의모든정보는최신공개한제품정보를기반으로하였습니다. KOHLER는
줄곧 제품 품질개선에 주력해 왔습니다. 저희는사전통지를하지아니한상황에서
제품을변경할권리를보류합니다.
1338635-T01-C
18
Kohler Co.

설치전
공구와 재료
□
□
□
□
□현재 배관과 건축표준을 준수하여야 한다.
□연장 전선을 사용하여 제품과 연결하지 말아야 한다.
□
□
□
□
□수돗물 수원에만 연결한다.
□만약 제품을 오랜시간 사용하지 않을 경우, 소켓을 뽑고 기기내의 물을 깨끗이
제거하여야 한다.
□
조절가능 렌치 일자 드라이버 권척 걸레
주의:
경고:
전용의220V~, 50 Hz, 10A 접지 고장 회로 차단기나 접지 누전 보호기의
전로에만 연결할 수있다.
감전 혹은 제품파손 위험. 제품을 물에 넣지 마십시오.
□최소 급수 압력 0.07Mpa(동압)
최대 급수 압력 0.74Mpa.
본제품을 설치한 방, 가까운 위치에 벨브를 설치해야만 급한 상황 시다른
도구의 도움 없이 본제품의 수로를 차단할 수있다. 그렇지 않을 시, 뜻밖의
사고가 사용자에게 손실을 줄수있다.
제품 파손에 주의. 설치작업이 끝나기전에는 전원을 연결하지 마십시오.
제품 고장을 일으킬수 있습니다.
중요！ 제품 파손 위험. 물이 튈수 있는 곳에 설치하지 마십시오.
제품 파손 위험. 제품을 습한 곳에 설치하지 마십시오. 습기가 제품 표면에
응결될 수있습니다. 통풍을 시종일 관하게 유지하여 전자 소자의 파손을
방지해야 합니다.
제품 파손 혹은 재산 손실 위험. 호스 이음쇠를 무리하게 밀거나 당기면
누수가 발생할 수있습니다.
제품 파손에 주의. 노즐에 무리한 힘을 가하지 말아야 합니다. 제품이 파손될
수있습니다.
제품손상 위험. 본제품 입수관과 연결시 나사무늬와 잘연결 할것, 아니면 제품
입수나사산에 손상을 주어, 누수를 초래한다.
Kohler Co.
19
1338635-T01-C

1. 설치홀 간격: 136-210mm.
2. 설치홀과 물박스 간격: >20mm.
3. 설치홀과 좌변기 내부둘레 거리: <70mm.
4. 설치홀엣 좌변기 윗단까지 거리: 460-490mm.
5. 좌변기 내경 사이즈: 370-390mm.
6. 설치전에 좌변기 좌측 약1미터 범위내에 전원 소켓 미리 남겨둘것.
1. 시트에 적합한 사이즈 요구 및설치에 관한 안내
2. 전기회로 출구 설치
1
2
3
4
5
3. 준비
경고: 감전, 화재 또는 인신상해 위험. 본제품은 반드시
접지가 양호하여야 하고, 전용 220V~, 50Hz, 10A
접지고장 차단기 또는 접지 누전보호기의 전기회로에
연결하여야 한다.
방수형 소켓을 사용하고, 연장전선 연결제품 사용을 권장하지 않는다.
주의: 전기회로 출구 위치 설정시, 현재 표준에 따라야 한다.
220V~, 50Hz,10A 접지고장 차단기 또는 접지 누전보호기의 전기회로에
연결하여야 한다.
좌변기 물공급 시스템을 닫는다.
좌변기 청결시, 물공급관 압력을 석방한다.
입수앵글밸브 다래에 용기를 두어 여유의 물을 저장한다.
좌변기 입수 앵글밸브와 물공급관 연결을 차단한다.
기존의 안장을 제거합니다.
1338635-T01-C
20
Kohler Co.
