Kohler K-6505 User manual

Installation Guide
Bath-Mount Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-6505 K-7981
1011134-2-B

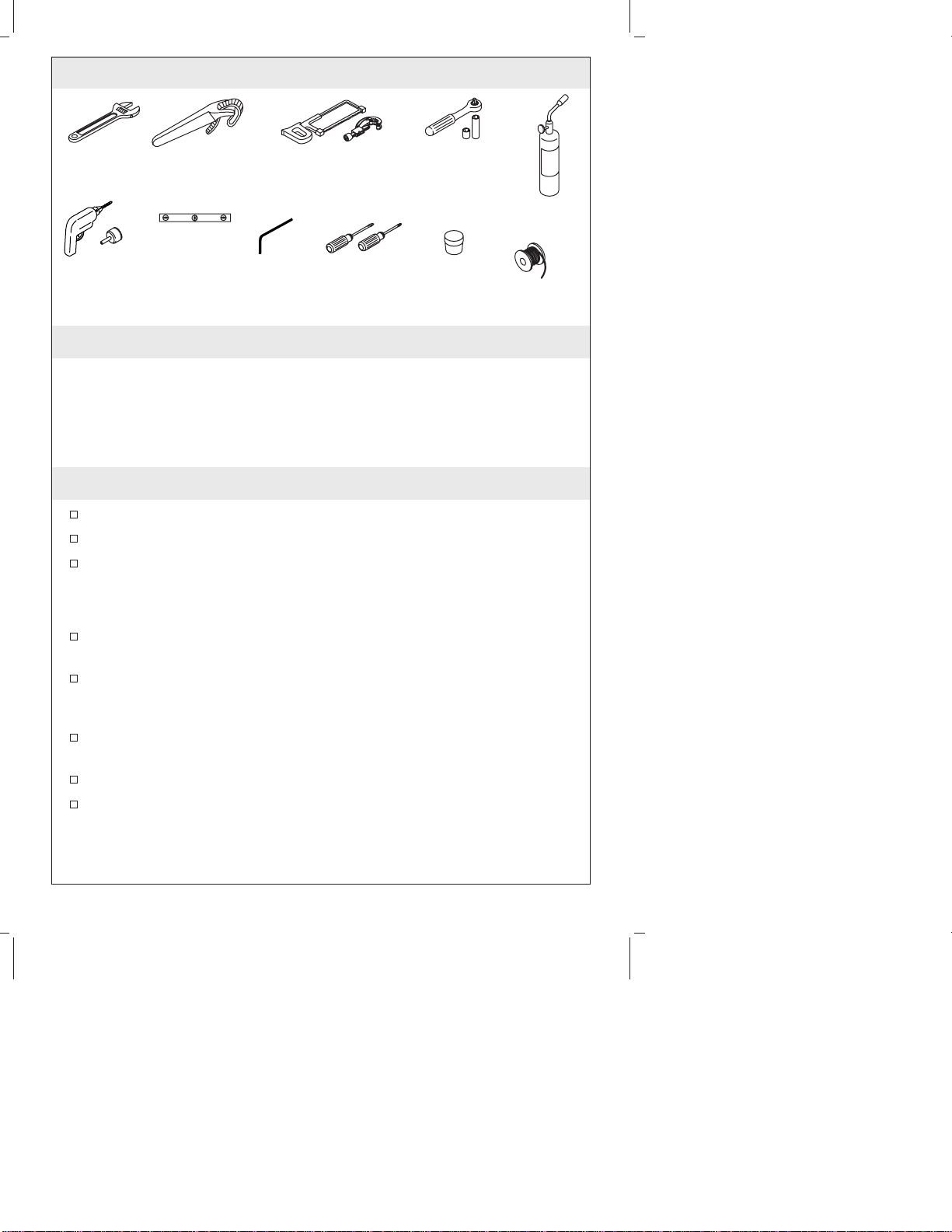

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Please read all instructions before you begin.
Shut off the water supply.
Observe all local plumbing and building codes.
IMPORTANT! For proper drainage of the spout, only install to a
level surface.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
For optimum performance, Kohler Co. recommends installing
3/4″high flow valves connected to the spout with 5/8″Nominal
Tubing (3/4″OD).
If compression fittings are used, type M, K, or L hard drawn
tubing is recommended.
Provide an access panel for all installations.
Rigid connections are recommended for this installation, however
flexible hose is provided. Follow the instructions for your chosen
method of installation.
Adjustable
Wrench Strap
Wrench Hacksaw or
Tubing Cutter Propane
Torch
Plumbers
Putty
Assorted
Screwdrivers Solder
1-1/2" Thin Wall
Socket Wrench
5/32" Hex
Wrench
Drill and
Hole Saw
Small Level
1011134-2-B 2 Kohler Co.

Before You Begin (cont.)
To avoid potential leaks, the connections between the valves and
the spout must not be skewed.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Kohler Co. 3 1011134-2-B

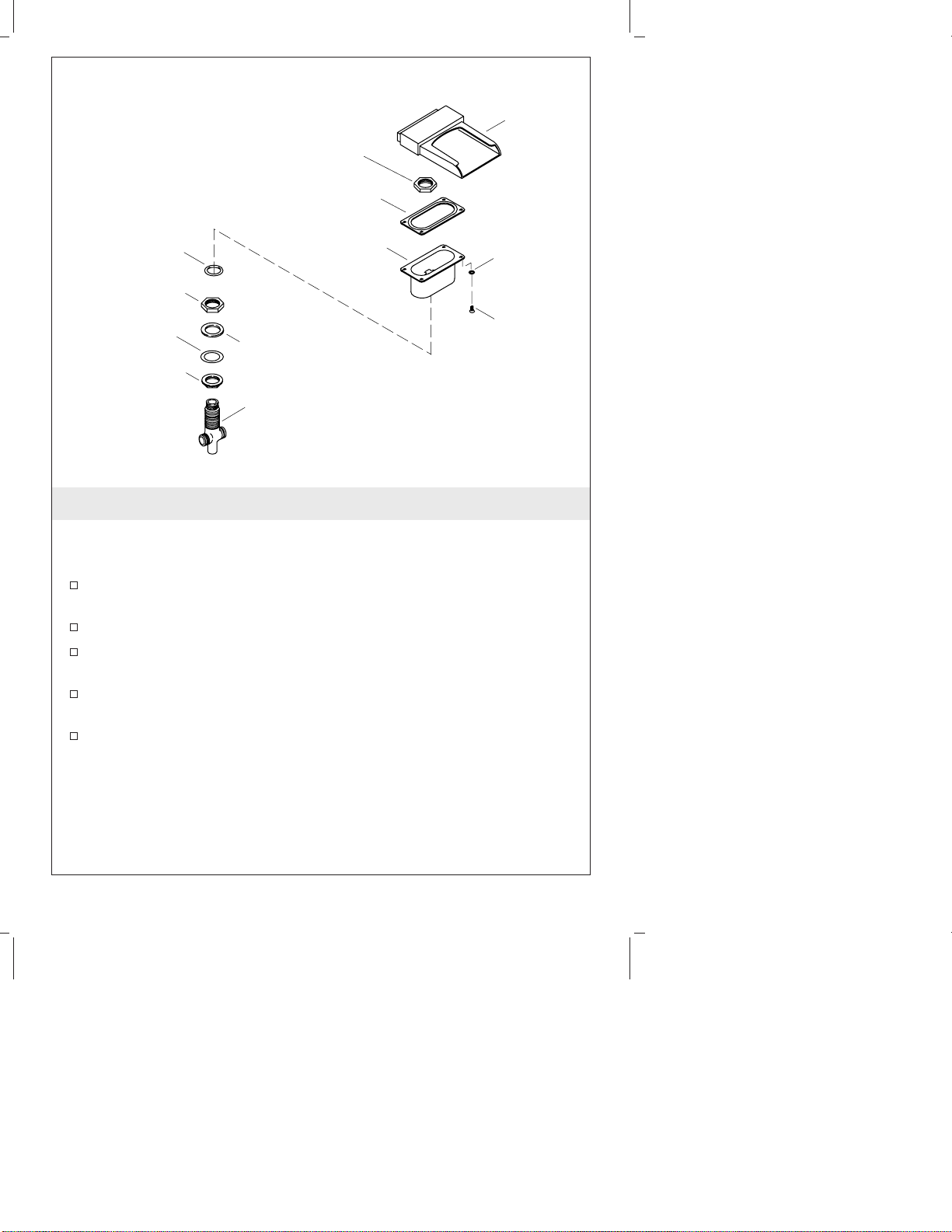

1. Preparation
NOTE: The spout comes preassembled to protect the product during
shipping. The spout will need to be partially disassembled prior to
installation.
Remove the four screws that secure the spout to the spout base
and remove the spout, gasket, and hex nut from the base.
Remove the spout base.
Test fit the spout shank to verify it will fit through the hole in the
bath rim.
Thread a mounting nut all the way down the spout shank and
each of the handle valves.
For thin mounting surfaces, provide plywood support under the
bath rim.
O-Ring Spout Base
Screw
Hex Nut
Gasket
Washer
Hex Nut
Rubber Washer
Fiber Washer
Mounting Nut
Spout
Spout Shank
1011134-2-B 4 Kohler Co.

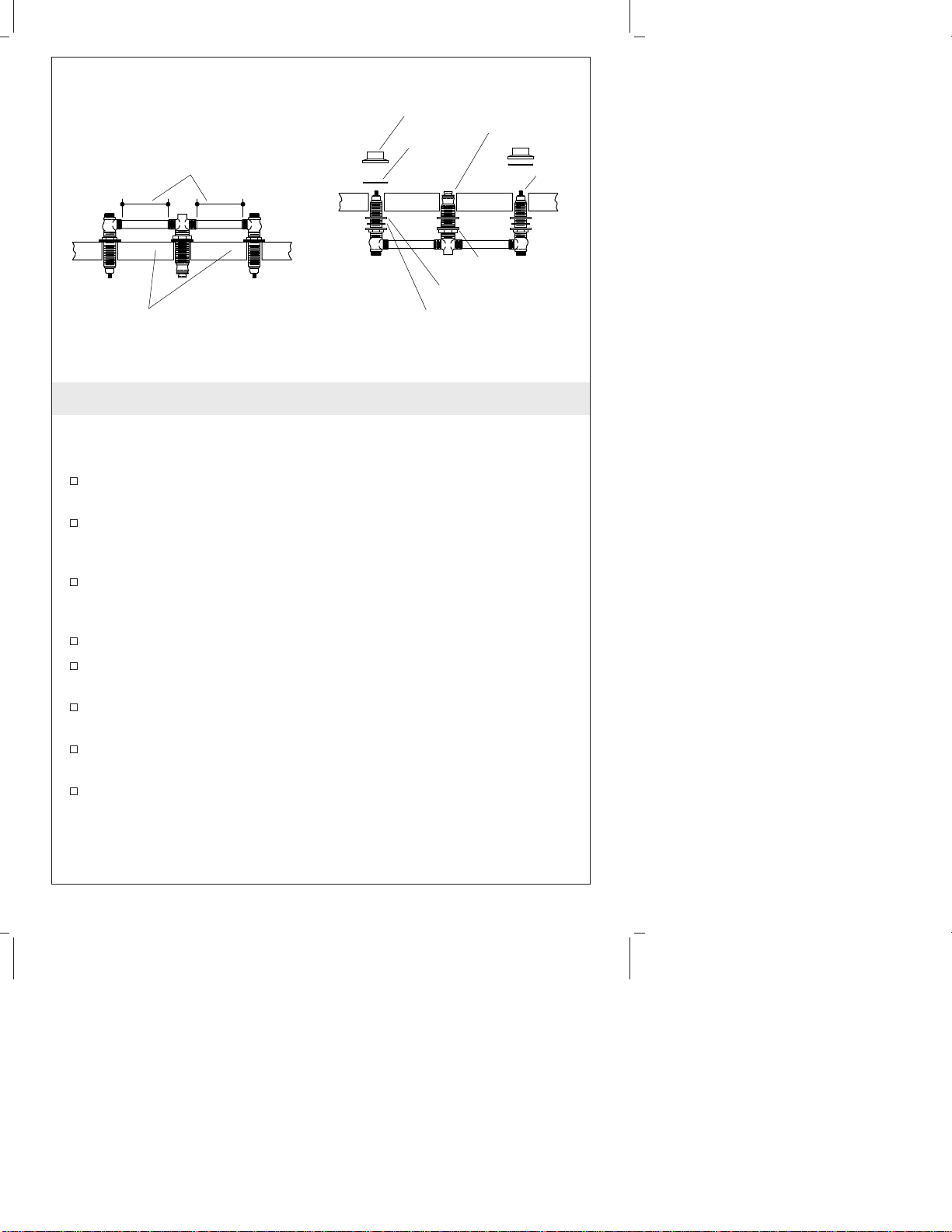

2. Install the Shank and Valves
NOTE: This section applies to installations utilizing rigid
connections only. For installations utilizing flexible connections,
proceed to the ″Install the Spout″section.
Insert the spout shank upside down through the mounting hole
in the bath rim.
Insert each of the valves upside down into the appropriate
mounting hole. Cold should be on the right when facing the
faucet.
Measure the distance between each of the valves and the spout
shank to determine the tubing needed for either compression
fittings or solder connections. Allow for sufficient clearance.
Remove the valves and spout shank from the mounting holes.
Cut the tubing to the appropriate lengths according to your
measurements.
Preassemble the spout shank, valves, and tubing. Do not tighten
or solder any connections at this time.
Verify that the mounting nuts are still installed to the valves and
the spout shank.
Slide a fiber washer and then a rubber washer onto each valve
and the spout shank.
NOTE: The following steps require two people.
Measure for
tubing needed.
Bath Rim or
Mounting Surface
Spout Shank
Escutcheon
Gasket
Valve
Mounting Nut
Fiber Washer
Rubber Washer
Kohler Co. 5 1011134-2-B

Install the Shank and Valves (cont.)
Slide the spout/valve assembly up through the mounting holes in
the bath rim.
Slide a gasket onto each valve body.
Loosely secure the assembly to the bath by threading an
escutcheon onto each valve body. Verify fit and make any
adjustments as needed.
NOTE: Do not install the spout or handle trim at this time.
IMPORTANT! Ensure a check valve is not installed to the spout
shank. If one is currently installed, remove it before soldering.
Solder or tighten all connections.
1011134-2-B 6 Kohler Co.

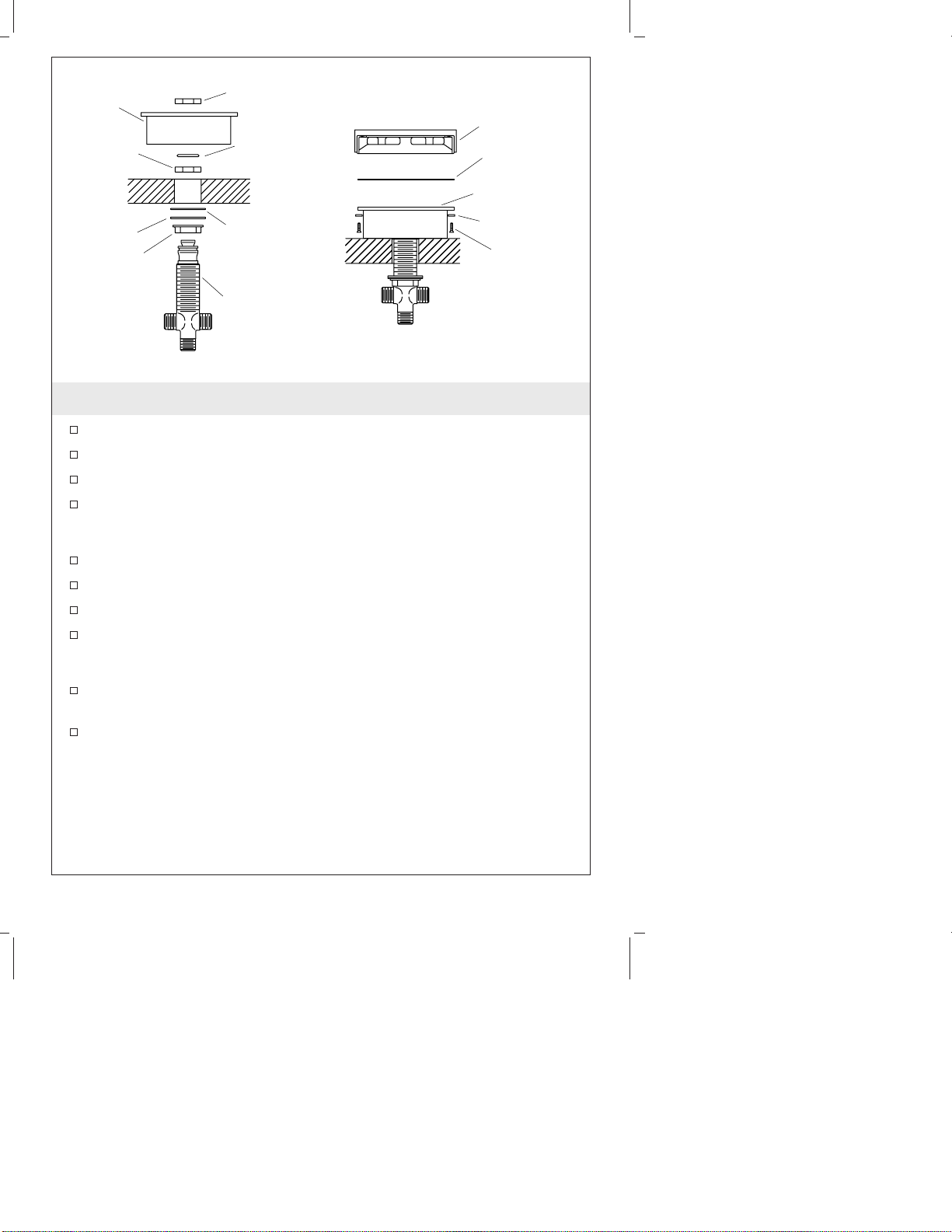

3. Install the Spout
Thread the hex nut down the spout shank.
Slide the O-ring onto the spout shank.
Slip the spout base over the spout shank.
Secure the spout base to the spout shank with the remaining hex
nut.
Set the gasket on the spout base.
Align the spout over the gasket and spout base.
Slide a washer onto each of the four screws.
With the washers in place, secure the spout to the base with the
four screws.
Secure the spout assembly by threading the mounting nut up the
spout shank until snug.
Verify that the spout is level front-to-back and side-to-side. Make
any adjustments as needed.
Rubber
Washer
Spout
Shank
Fiber
Washer
Hex Nut
Hex Nut
Mounting Nut
O-Ring
Spout Base
Screw
Spout Base
Washer
Gasket
Spout
Kohler Co. 7 1011134-2-B

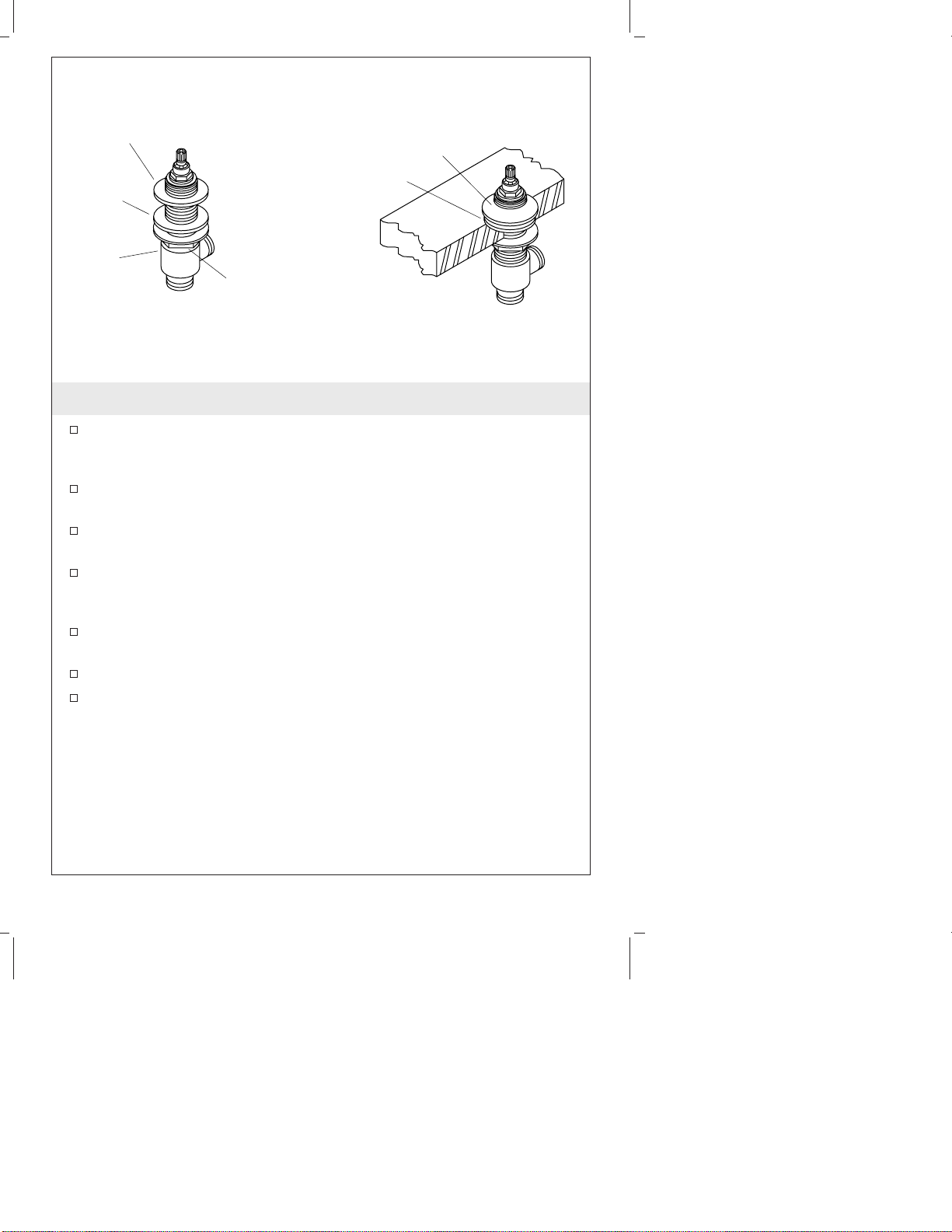

4. Install the Handle Valves
If utilizing rigid connections and the handle valves are already
installed, proceed to the ″Install the Handle Trim″section.
Verify that a mounting nut is threaded all the way down each of
the valve bodies.
Slide a fiber washer, followed by a rubber washer, down one of
the valve bodies.
From the underside of the bath rim, insert the valve up through
the mounting hole. The valve marked COLD should be installed
to the right when facing the faucet.
From above the bath, slide the gasket onto the valve body.
Thread the escutcheon onto the valve body to secure.
Repeat for the other valve.
Rubber
Washer
Fiber
Washer
Valve
Body Mounting
Nut
Escutcheon
Gasket
1011134-2-B 8 Kohler Co.

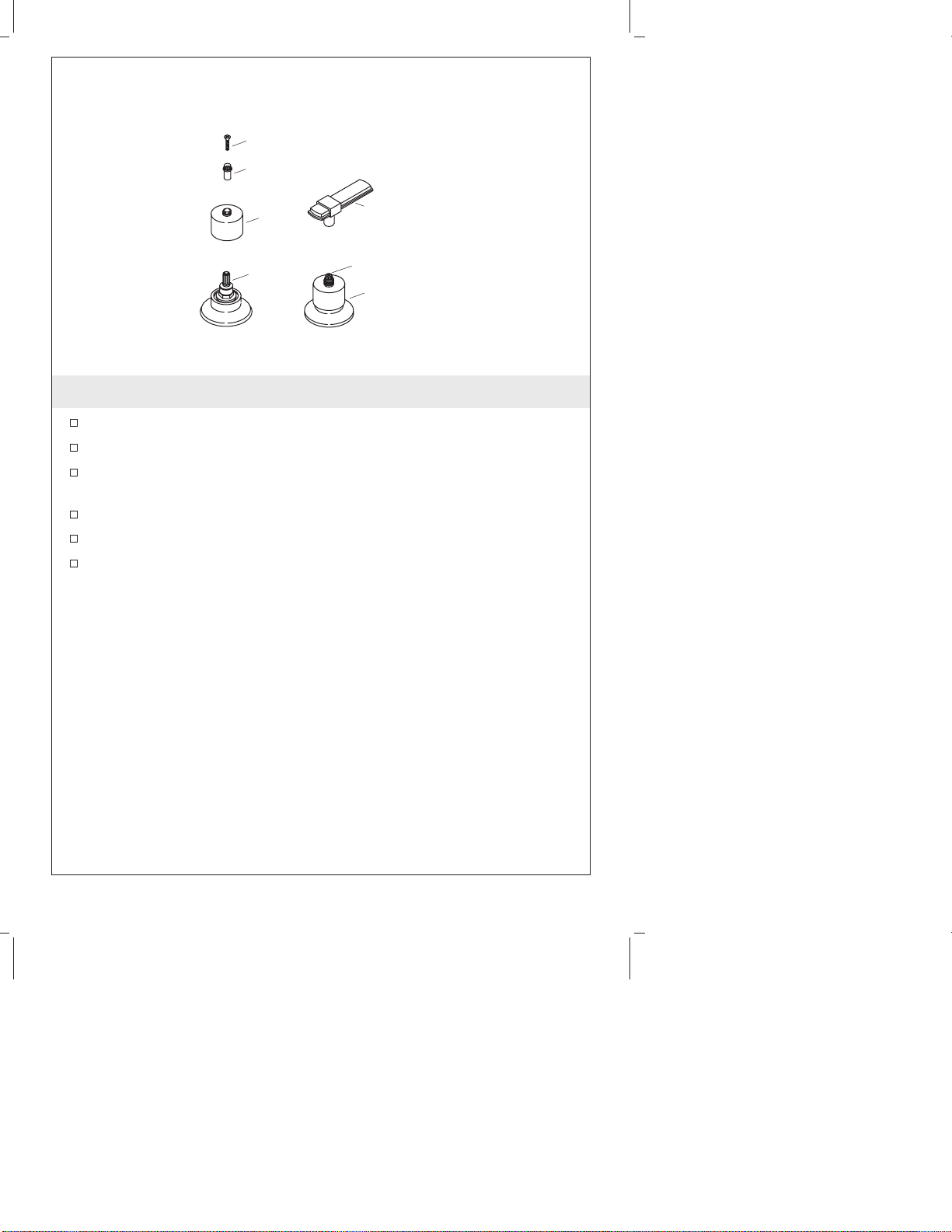

5. Install the Handle Trim
Close the valves (hot = clockwise, cold = counterclockwise).
Install a skirt over one of the valves and onto the escutcheon.
Slide a spline adapter onto the valve stem and secure with the
screw.
Position the handle assembly over the spline adapter.
Thread the skirt into the handle assembly until tight.
Repeat for the other valve.
Screw
Spline Adapter
Skirt
Skirt
Valve
Stem
Handle
Assembly
Spline
Adapter
Kohler Co. 9 1011134-2-B

6. Complete the Installation
For flexible connections only: Connect the outlets of the handle
valves to the spout inlets.
Connect the hot and cold water supplies to the handle valve
inlets.
For installations utilizing a check valve, place a washer between
the spout shank and the check valve. Otherwise cap the end of
the spout shank.
Turn on the water supplies.
Check all connections for leaks.
1011134-2-B 10 Kohler Co.

Guide d’installation
Robinet montage sur baignoire
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire toutes les instructions avant de commencer.
Couper l’alimentation d’eau.
Respecter tous les codes de plomberie et de bâtiment locaux.
IMPORTANT ! Pour un drainage correct du bec, n’installer que sur
une surface nivelée.
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Pour une performance optimale, Kohler Co. recommande
l’installation de valves haut débit de 3/4″connectées au bec avec
une tuyauterie nominale de 5/8″(Ø 3/4″Ext.)
Clé à
molette Clé à
sangle Scie à métaux
ou coupe tubes
Mastic de
plombier
Tournevis
assortis Soudure
Petit niveau
à bulle
Clé à douilles pour
mur fin de 1-1/2"
Clé
hexagonale
de 5/32"
Perceuse et
scie cylindrique
Chalumeau
à propane
Kohler Co. Français-1 1011134-2-B

Avant de commencer (cont.)
Si les raccords de compression sont utilisés, une tuyauterie rigide
de type M, K ou L est recommandée.
Prévoir un panneau d’accès pour toutes les installations.
Des connexions rigides sont recommandées pour cette
installation, cependant un flexible est fourni. Suivre les
instructions pour la méthode choisie d’installation.
Afin d’éviter des fuites potentielles, les connexions entre les
valves et le bec ne doivent pas être obliques.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1011134-2-B Français-2 Kohler Co.

1. Préparation
REMARQUE : Le bec est assemblé en usine afin de le protéger le
produit lors de l’expédition. Le bec devra être partiellement
démonté avant l’installation.
Retirer les quatre vis sécurisant le bec à sa base et retirer le bec, la
bague d’étanchéité, et l’écrou hexagonal de la base.
Retirer la base du bec.
Remplir le manche du bec afin de vérifier sont ajustement dans
l’orifice du rebord de la baignoire.
Visser un écrou de montage dans le manche du bec et chacune
des valves de poignée.
Pour des surfaces fines de montage, fournir un support en
contreplaqué sous le rebord de la baignore.
Joint torique Base du bec
Vis
Écrou hexagonal
Joint
Rondelle
Écrou hexagonal
Rondelle
en caoutchouc
Rondelle en fibres
Écrou de montage
Bec
Manche du bec
Kohler Co. Français-3 1011134-2-B

2. Installer le manche et les valves
REMARQUE : Cette section s’applique aux installations utilisant
uniquement des connexions rigides. Pour des installations utilisant
des connexions flexibles, procéder à la section ″Installer le bec″.
Insérer le manche du bec à l’envers à travers l’orifice de montage
dans le rebord de la baignoire.
Insérer chacune des valves à l’envers dans l’orifice de montage
approprié. Le froid devrait être à droite en faisant face au robinet.
Mesurer la distance entre chacune des valves et le manche du bec
afin de déterminer le tubage nécessaire pour les raccords de
compression ou les connexions soudées. Prévoir suffisamment de
dégagement.
Retirer les valves et le manche du bec des orifices de montage.
Découper la tuyauterie aux longueurs appropriées selon les
mesures.
Pré-assembler le manche du bec, les valves, et la tuyauterie. Ne
pas serrer ni souder les connexions à ce moment.
Vérifier que les écrous de montage soient encore installés aux
valves et au manche du bec.
Glisser une rondelle en fibres puis une en caoutchouc dans
chaque valve et manche du bec.
REMARQUE : Les étapes suivantes nécessitent deux personnes.
Mesurer la
tuyauterie
nécessaire.
Rebord de baignoire ou
surface de montage
Manche du bec
Applique
Joint
Valve
Écrou de fixation
Rondelle en fibres
Rondelle en
caoutchouc
1011134-2-B Français-4 Kohler Co.

Installer le manche et les valves (cont.)
Glisser l’ensemble bec/valve à travers les orifices de montage
dans le rebord de la baignoire.
Glisser un joint sur chaque corps de valve.
Sécuriser légèrement l’ensemble de la baignoire en vissant
l’applique sur chaque corps de valve. Vérifier l’ajustement et faire
les réglages nécessaires.
REMARQUE : Ne pas installer le bec ou la garniture de poignée à
ce moment.
IMPORTANT ! S’assurer qu’une valve clapet ne soit pas installée
dans le manche du bec. Si c’est le cas, la retirer avant de souder.
Souder ou serrer toutes les connexions.
Kohler Co. Français-5 1011134-2-B

3. Installer le bec
Visser l’écrou hexagonal sur le manche du bec.
Glisser le joint torique sur le manche du bec.
Enfiler la base du bec sur le manche du bec.
Sécuriser la base du bec au manche avec l’écrou hexagonal
restant.
Placer le joint sur la base du bec.
Aligner le bec sur le joint et la base du bec.
Glisser une rondelle sur chacune des quatre vis.
Avec les rondelles en place, sécuriser le bec à la base avec les
quatre vis.
Sécuriser l’ensemble du bec en vissant l’écrou de montage sur le
manche jusqu’au serrage.
Vérifier que le bec soit nivelé d’avant en arrière et latéralement.
Faire les ajustements si nécessaire.
Rondelle en
caoutchouc
Manche
du bec
Rondelle
en fibres
Écrou
hexagonal
Écrou
hexagonal
Écrou de
fixation
Joint
torique
Base du bec
Vis
Base du bec
Rondelle
Joint
Bec
1011134-2-B Français-6 Kohler Co.

4. Installer les poignées de valves
Si des connexions rigides sont utilisées et les valves de poignée
déjà installées, procéder à la section ″Installer la garniture de
poignée″.
Vérifier qu’un écrou de montage soit vissé à fond dans chaque
corps de valve.
Glisser une rondelle en fibres, suivie par une rondelle en
caoutchouc, dans un des corps de valve.
Du dessous du rebord de la baignoire, insérer la valve dans
l’orifice de fixation. La valve marquée COLD devrait être installée
à la droite de face au robinet.
D’en-dessus de la baignoire, glisser la bague d’échantéité sur le
corps de la valve.
Visser l’applique sur le corps de valve pour sécuriser.
Répéter les procédures pour l’autre valve.
Rondelle en
caoutchouc
Rondelle
en fibres
Corps de
valve Écrou de
fixation
Applique
Joint
Kohler Co. Français-7 1011134-2-B

5. Installer la garniture de poignée
Fermer les valves (chaud = vers la droite, froid = vers la gauche).
Install une jupe sur une des valves et sur l’applique.
Glisser un adaptateur à cannelures sur la tige de valve et
sécuriser avec la vis.
Positionner l’ensemble de poignée sur l’adaptateur à cannelures.
Visser la jupe dans l’ensemble de poignée jusqu’au serrage.
Répéter les procédures pour l’autre valve.
Vis
Adaptateur à cannelures
Jupe
Jupe
Tige de
la valve
Ensemble
de poignée
Adaptateur à
cannelures
1011134-2-B Français-8 Kohler Co.

6. Compléter l’installation
Uniquement pour des connextions de flexible: Connecter les
sorties des valves de la poignée aux entrées de bec.
Connecter les alimentations d’eau chaude et froide aux entrées de
valve de poignée.
Pour des installations utilisant une valve clapet, placer une
rondelle entre le manche du bec et la valve clapet. Autrement,
boucher l’extrémité du manche du bec.
Ouvrir les alimentations d’eau.
Vérifier s’il y a des fuites dans les connexions.
Kohler Co. Français-9 1011134-2-B

Guía de instalación
Grifería de montaje en bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Lea todas las instrucciones antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
¡IMPORTANTE! Para asegurar el desagüe correcto del surtidor,
instale únicamente en superficies niveladas.
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para asegurarse que no esté dañada. Vuelva a
colocarla en la caja hasta que la instale.
Llave
ajustable Llave de
correa Sierra para metales
o cortatubos
Soplete de
propano
Masilla de
plomería
Destornilladores
surtidos Suelda
Nivel
pequeño
Llave de cubo de
pared delgada de
1-1/2"
Llave
hexagonal
de 5/32"
Taladro y
serrucho
de calar
Kohler Co. Español-1 1011134-2-B
