Kohler K-2276 User manual

Installation Guide
Self-Rimming/Above Countertop Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2276
1018897-2-A

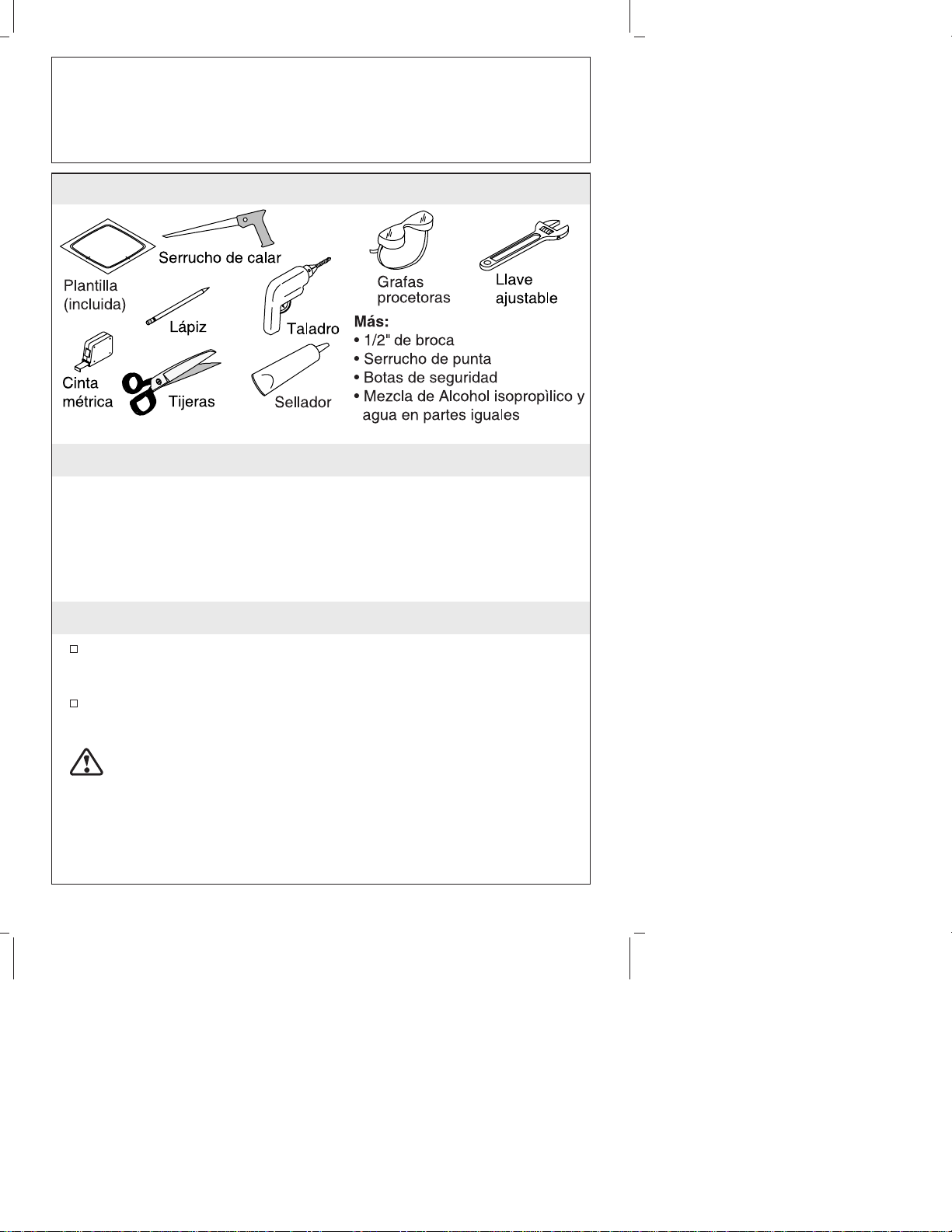

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Never rest or store the lavatory on the drain surface.
CAUTION: Risk of personal injury or product damage. This
lavatory is made of glass. Always use the same extreme care
appropriate for fine china when handling to avoid breakage.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
These instructions are for installing the lavatory to wood frame
construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
Do not substitute another sealant if one is supplied with this
lavatory.
Use the template supplied with the lavatory.
Plus:
1/2" drill bit
Hole saw
Safety shoes
50/50 mix of isopropyl
alcohol and water
Pencil Drill
Keyhole Saw
Scissors Sealant
Template
(supplied)
Tape
Measure
Adjustable
Wrench
Safety
Glasses
1018897-2-A 2KohlerCo.

Before You Begin (cont.)
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Refer to the roughing-in information to ensure proper installation
for ADA applications.
Use these instructions for wall-mount, self-rimming and above
counter installations. Follow only the instructions that apply to
your installation.
You can choose between a wall-mount or countertop faucet
installation, depending upon the setting and styling you desire. A
wall-mount faucet is recommended.
To ease forming of the supplied adhesive seal, install this lavatory
when the temperature is between 70° (21 C) and 100° F (38 C).
KohlerCo.31018897-2-A

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Wall-Mount Bracket Installations
Install the lavatory according to the instructions packed with the
bracket.
Self-Rimming Installations

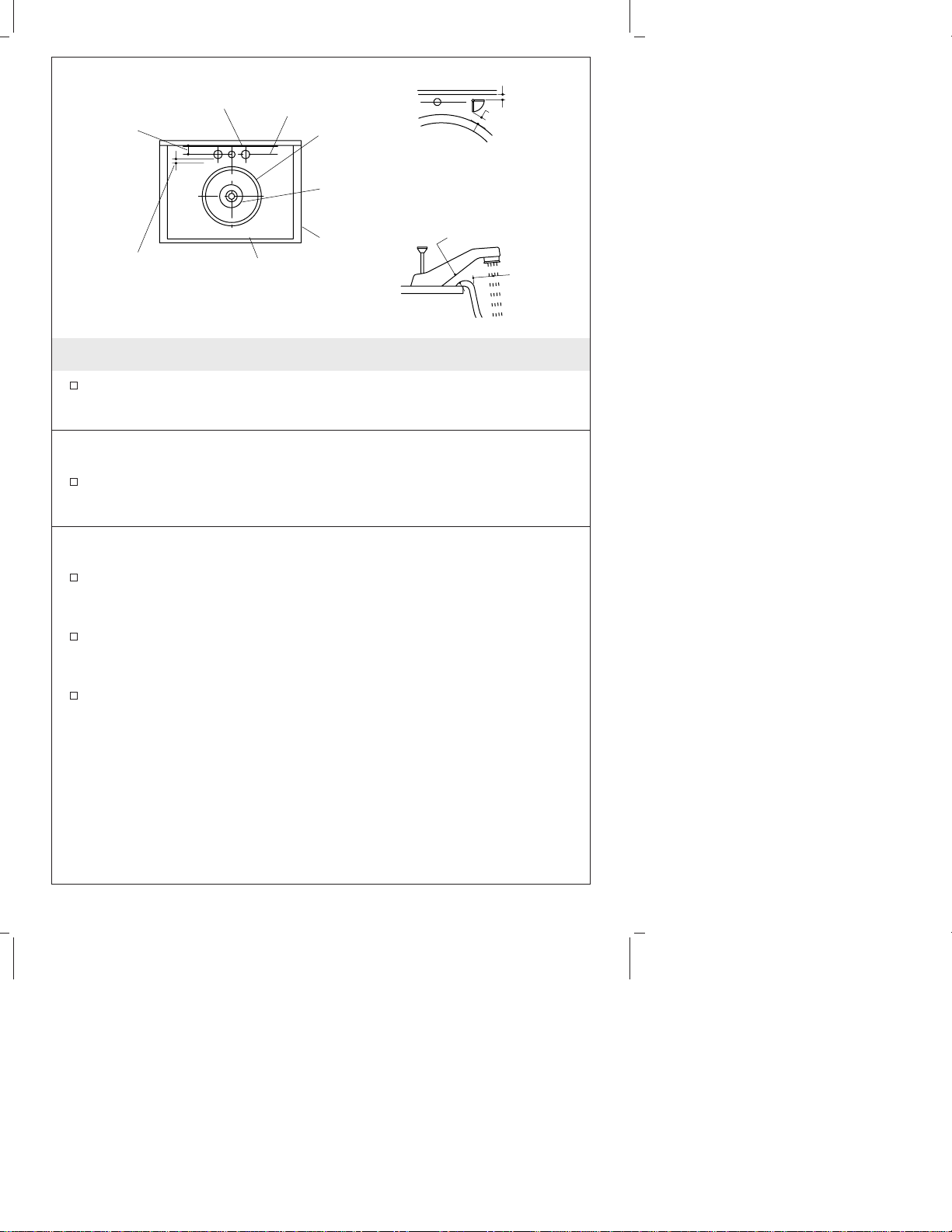

Determine the faucet centerline location. Consider the faucet and
handle escutcheon diameters, the length of the spout, and the
clearance between the spout and the lavatory rim.
Calculate the faucet centerline measurement by first dividing the
escutcheon diameter by 2, and then add 1/4″(6mm) to the result.
If necessary, round the calculation up to the nearest 1/16″(2mm).
Carefully draw the calculated faucet centerline on the cut-out
template. Choose the most suitable location based upon the
following factors:
•compliance with all local plumbing codes
•minimum 2″(5.1cm) distance from the water stream to the
lavatory rim edge. This is important to ensure adequate clearance
for hand washing
•a minimum 1/4″(6mm) distance between the faucet spout and
the lavatory rim

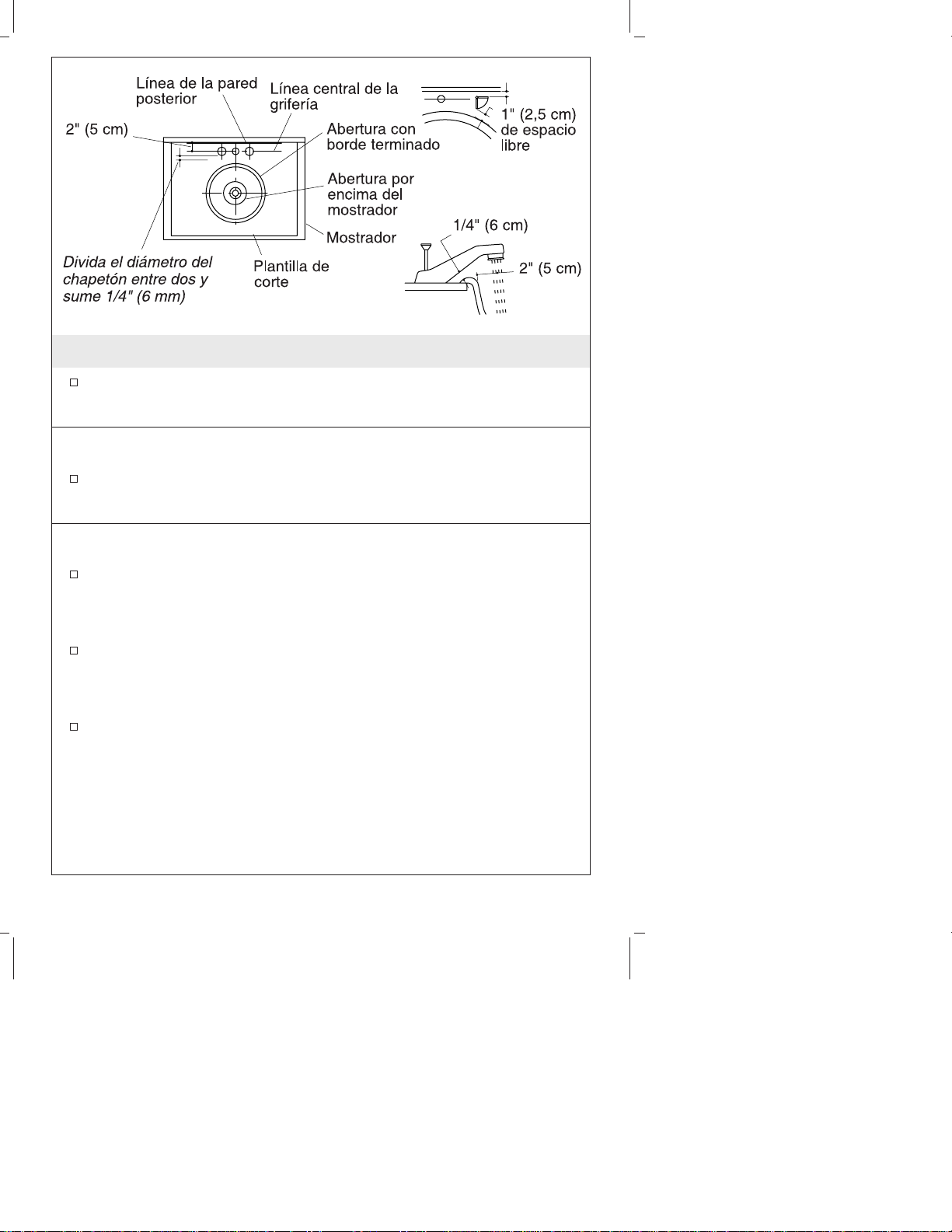

Countertop
2" (5cm)
Min.
Backsplash
Locator Line Faucet
Centerline
Self-Rimming
Cut-Out
Above Counter
Cut-Out
Cut-Out
Template
1" (2.5cm)
Min.
Clearance
1/4" (6mm) Min.
2" (5cm)
Min.
Divide Escutcheon
Diameter in Half,
Then Add 1/4" (6mm)
1018897-2-A 4KohlerCo.

Preparation (cont.)
Redraw the faucet centerline as needed to meet these
requirements.
Draw a line on the cut-out template a minimum of 2″(5.1cm)
behind the final faucet centerline. This is the minimum
backsplash locator line.
NOTE: Some Kohler faucets require a minimum of 2-1/2″(6.4cm)
behind the final faucet centerline.
Cut along the backsplash locator line on the template.
Cut out the template along the inside of the template cut-out line
labeled ″Self-Rimming Cut-Out″.
Position the template on the countertop to ensure clearance
between the lavatory, faucet, and backsplash.
Verify cabinet clearance beneath the countertop.
Use a pencil to trace the template on the countertop.
Check the clearance between the lavatory, faucet, backsplash, and
cabinet. Adjust the traced cut-out line accordingly.
Mark the faucet and handle centerline on the countertop.
Above-Counter Installation
Cut out the template along the inside of the template cut-out line
labeled ″Above-Counter Cut-Out″.
Position the template on the countertop.
For Wall-Mount Faucets: Provide sufficient spout overhang into
the lavatory basin. The faucet spout length must be at least 5″
(12.7cm) to provide proper performance.
For Countertop Faucets: Pay special attention to the spout and
handle fit clearance when locating the faucet. Use the template to
locate the faucet spout hole centerline on the countertop. This
centerline is recommended to provide adequate clearance
between the edge of the lavatory and the spout.
Check for adequate clearance between the backsplash, faucet
spout and handles, and lavatory. Kohler Co. recommends a
clearance of at least 1″(2.5cm). See illustration.
Refer to the faucet installation instructions for required clearance,
and mark the preferred faucet hole locations using a soft lead
pencil.
KohlerCo.51018897-2-A

Preparation (cont.)
Trace the template on the countertop.
1018897-2-A 6KohlerCo.

2. Install the Lavatory
Cut out the opening by carefully following the pencil line traced
from the template.
CAUTION: Risk of personal injury or product damage. This
lavatory is made of glass. Always use the same extreme care
appropriate for fine china when handling to avoid breakage.
Temporarily position the lavatory in the countertop cutout so the
“Kohler” logo is visible. The logo is on the inside basin, near the
rim, and should be positioned near the faucet.
Verify proper clearance between the lavatory, faucet, and
backsplash.
Remove the lavatory from the cutout, and return it to its
protective carton. Do not rest or store the lavatory on the drain
surface.
Drill the faucet holes.
Install the faucet to the countertop according to the
manufacturer’s instructions.
NOTE: Apply a generous amount of clear silicone sealant when you
install the drain.
Install the drain to the lavatory according to the drain installation
instructions.
"Kohler" Logo
Adhesive
Seal Self-Rimming Installation Above Counter Installation
Adhesive
Seal
KohlerCo.71018897-2-A

Install the Lavatory (cont.)
For tile, wood, or other porous materials, apply waterproof sealer
around the cutout area of the countertop surface. Follow all
manufacturer’s instructions and warnings. Allow the sealer to dry
before proceeding.
Use a 50/50 mixture of isopropyl alcohol and water to clean the
countertop surface around the cutout area. Wipe dry with a clean
cloth.
NOTE: Install the adhesive seal when the temperature is at least 50°
F (10° C). The preferred temperature range to apply the adhesive
seal is 70° (21° C) to 100° F (38° C).
Self-Rimming Installation
Loosely apply the adhesive seal (included) around the entire
countertop cutout so it is about 3/16″(5mm) from the cutout.
Adjust the placement of the seal before removing the backing
material. Cut off any excess seal material. Carefully remove the
adhesive seal backing material.
Above-Counter Installation
Loosely apply the adhesive seal (included) around the entire
countertop cutout so it is alongside the cutout hole. Adjust the
placement of the seal before removing the backing material. Cut
off any excess seal material. Carefully remove the adhesive seal
backing material.
All Installations
Note the location of the “Kohler” logo. The lavatory should be
installed so the logo is visible after installation.
Carefully position the lavatory in the cutout, and press down
firmly.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
1018897-2-A 8KohlerCo.

Guide d’Installation
Lavabo Sur Comptoir

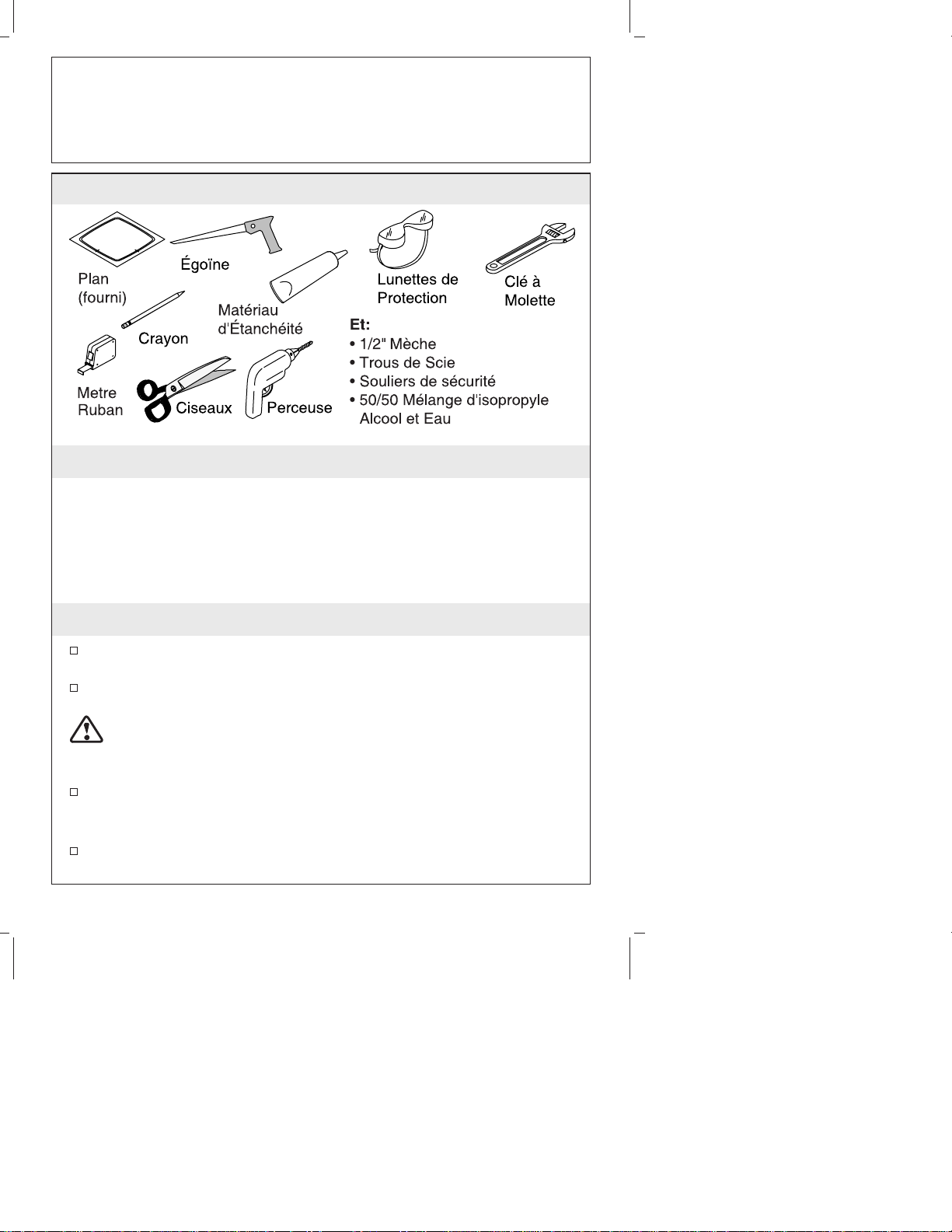

Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plait, prenez quelques minutes et lisez attentivement ce guide
avant de commencer votre installation. N’hésitez pas à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et notre adresse du site Internet sont au verso. Merci
encore d’avoir choisi un produit KOHLER.
Avant De Commencer
Respectez tous les codes locaux de plomberie et de bâtiment.
Ne pas laisser reposer le lavabo sur son drain.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Ce lavabo est fait en porcelaine cèramique. Manipulez
le lavabo avec précaution pour éviter de l’endommager.
Avant l’installation, déballez le nouveau lavabo et examinez le
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection en attendant de commencer l’installation.
Vérifiez l’état du drain et les tuyaux. Remplacez si besoin.
Kohler Co. Français-1 1018897-2-A

Avant De Commencer (cont.)
Ces instructions sont pour l’installation d’un lavabo mural avec
un cadre de support en bois. Pour tous autres types d’installation,
fournissez les supports et fixations ayant les dimensions et la
résistance appropriés.
Utilisez uniquement le mastic fourni avec le lavabo.
Utilisez le plan de découpe fourni avec le lavabo.
Pour le remplacement d’un lavabo, assurez vous que la découpe
originale soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Reportez-vous au plan pour garantir une installation ADA
conforme.
Utilisez ces instructions pour des installations murales, à rebord
intégré et encastré. Suivez uniquement les instructions qui
s’appliquent à votre installation.
Vous pouvez choisir entre un robinet mural ou monté sur
comptoir, selon le style désiré. Un robinet mural est conseillé.
Pour faciliter l’adhérence du mastic adhésif, installez le lavabo
quand la température de la pièce est comprise entre 70° (21º C) et
100°F (38º C).
1018897-2-A Français-2 Kohler Co.

1. Préparation
Installez les tuyaux d’arrivée d’eau et d’évacuation, selon
l’information du diagramme de raccordement.
Installation avec Supports Muraux
Installez le lavabo suivant la notice d’installation qui accompagne
le support.
Installation du Lavabo à Rebord Incorporé
Déterminez l’emplacement de l’axe central du robinet. Tenez
compte du diamètre des rosaces du robinet et des poignées, la
longueur du bec et le dégagement entre le bec et le rebord du
lavabo.
Calculez la dimension de l’axe central du robinet en divisant par
deux le diamètre de la rosace, puis y ajouter 1/4″(6 mm).
Arrondissez au plus proche cette dimension à 1/16″(2 mm), au
besoin.
Tracez soigneusement l’axe central du robinet sur le plan de
découpage. Choisissez l’emplacement le plus adéquat, selon les
éléments suivants :
•Conformément aux codes de plomberie locaux
•un minimum de 2″(5,1 cm) de distance entre le jet d’eau et le
rebord du lavabo est requis. Ceci est important pour garantir
l’espace nécessaire
Kohler Co. Français-3 1018897-2-A

Préparation (cont.)
•d’un minimum de 1/4″(6 mm) de distance entre le bec du
robinet et le rebord du lavabo
Redessinez la ligne centrale de l’axe du robinet pour garantir ces
exigences.
Tracez une ligne sur le plan de au moins 2″(5 cm) derrière l’axe
final du robinet. Ceci est le minimum requis pour la location de
la ligne du dosseret.
REMARQUE : Certains robinets de KOHLER requièrent au moins
2-1/2″(6,4 cm) derrière la ligne de l’axe centrale définitive du
robinet.
Coupez le long de la ligne du dosseret sur le plan.
Coupez le plan le long de la ligne intérieure du plan marqué
″Découpage du Rebord Incorporé″
Placez le plan sur le comptoir de façon à assurer un dégagement
entre le lavabo, le robinet et le dosseret.
Vérifiez l’espace requis pour le meuble situé sous le comptoir.
Tracez le pourtour sur le comptoir à l’aide d’un crayon.
Vérifiez les espaces entre le lavabo, le robinet, le bord du
comptoir et le meuble. Ajustez la ligne de découpe en
conséquence.
Marquez l’axe central du robinet et des poignées sur le comptoir.
Installation Encastrée dans le Comptoir
Coupez le plan le long de la ligne intérieure du plan marquée
″Découpage du Rebord Incorporé″
Placez le plan sur le comptoir.
Pour Robinets Muraux : Prévoyez un dégagement suffisant du
bec verseur part rapport au lavabo. Le bec verseur doit avoir au
moins 5″(12,7 cm) de longueur pour un bon fonctionnement.
Pour Robinets sur Comptoir : Tenez compte des espacements
pour l’ajustement du bec et des poignées, au moment de
déterminer l’emplacement du robinet. A l’aide du plan,
déterminez la location de l’axe central du robinet sur le comptoir.
Cet axe central est recommandé pour prévois suffisamment
d’espace entre le bord du lavabo et le bec.
1018897-2-A Français-4 Kohler Co.

Préparation (cont.)
Vérifiez les espaces entre le dosseret, le bec, les poignées du
robinet, et le lavabo. La Société KOHLER recommande un
espacement de au moins 1″(2,5 cm). Voir l’ilustration.
Consultez le dégagement requis dans la Notice d’Installation du
robinet mural, et marquez l’emplacement désiré des orifices du
robinet en utilisant un crayon à papier doux.
Tracez en le pourtour sur le comptoir.
Kohler Co. Français-5 1018897-2-A

2. Installez le Lavabo
Découpez l’ouverture du comptoir tout en suivant la ligne du
plan tracée au crayon.
ATTENTION : Risque de blessures ou d’endommagement du
produit. Ce lavabo est fait en verre. Manipulez le lavabo avec
précaution pour éviter de l’endommager.
Placez temporairement le lavabo sur l’ouverture du comptoir, de
façon à ce que le logo “KOHLER” soit visible. Le logo est situé à
l’intérieur du bassin, près du rebord, et doit être positionné près
du robinet.
Vérifiez les dégagements entre le lavabo, le robinet et le dosseret.
Enlevez le lavabo de l’ouverture et le remettre dans son
emballage de protection. Ne pas laisser reposer le lavabo sur son
drain.
Percez les orifices pour le robinet.
Installez le robinet sur le comptoir suivant la notice du fabricant.
REMARQUE : Appliquez beaucoup de silicone transparent quand
vous installez le drain.
Installez le drain au lavabo selon la notice du fabricant qui
accompagne le produit.
1018897-2-A Français-6 Kohler Co.

Installez le Lavabo (cont.)
Si le comptoir est fait de carreaux, bois ou autres matériaux
poreux, appliquez du matériau d’étanchéité autour de la découpe
du comptoir. Suivez les instructions et avertissements du
fabricant. Laissez durcir le matériau d’étanchéité avant de
continuer.
Nettoyez la surface du comptoir autour de la découpe à l’aide
d’une émulsion à parts égales d’alcool isopropylique et d’eau.
Séchez avec un linge propre.
REMARQUE : Posez de matériau d’étanchéité adhésif quand la
température est de au moins 50° F (10° C). La température adéquat
varie entre 70° (21° C) et 100° F (38° C).
Installation du Lavabo à Rebord Incorporé
Appliquez le matériau d’étanchéité adhésif (inlcus) tout autour de
la découpe du comptoir, à environ 3/16″(5 mm) de l’ouverture.
Positionnez correctement le joint d’échantéité avant d’en retirer sa
protection. Retirez l’excédent du joint d’échantéité. Enlevez la
protection du joint d’étanchéité.
Installation Encastrée dans le Comptoir
Appliquez le mastic (inclus) sur le comptoir tout au long de
l’ouverture. Positionnez correctement le joint d’échantéité avant
d’en retirer sa protection. Retirez l’excédent du joint d’échantéité.
Enlevez la protection du joint d’étanchéité.
Pour Toutes Installations
Notez la position du logo de “KOHLER”. Le lavabo doit être
installé de façon à ce que le logo soit visible après l’installation.
Placez soigneusement le lavabo dans l’ouverture et appuyez
fermement.
Raccordez et fixez le siphon au drain, puis complétez les raccords
d’arrivées d’eau au robinet, selon la notice qui accompagne le
robinet.
Laissez couler l’eau dans le lavabo et vérifiez s’il y a des fuites.
Utilisez des nettoyants non abrasifs.
Kohler Co. Français-7 1018897-2-A

Guía de Instalación
Lavabo de montaje sobre el mostrador
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la solapa posterior. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Nunca apoye ni deje reposado el lavabo sobre la superficie del
drenaje.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Este lavabo está hecho de vidrio. Emplee siempre
sumo cuidado, como si se tratase de la porcelana más fina para
evitar daños.
KohlerCo.Español-1 1018897-2-A

Antes de comenzar (cont.)
Antes de la instalación, revise con cuidado todas las piezas para
ver si están dañadas. Después, vuelva a poner el lavabo en su
empaque como protección hasta el momento de la instalación.
Examine el tubo de suministro y de desagüe. Reemplácelos de ser
necesario.
Estas instrucciones son para la instalación del lavabo sobre
estructuras de madera. Para otro tipo de instalaciones, suministre
un soporte adecuado y sujetadores de suficiente tamaño y
resistencia.
Si se incluye un sellador con el lavabo no utilice ningún otro
como sustituto.
Utilice la plantilla incluida con el lavabo.
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
Consulte el diagrama de instalación para asegurarse que esté bien
instalado conforme a la norma ADA.
Utilice estas instrucciones para las instalaciones murales, con
borde terminado o sobre el mostrador. Siga solamente las
instrucciones correspondientes a su instalación.
Se puede elegir entre una instalación de grifería mural o sobre el
mostrador, dependiendo del decorado y estilo deseado. Se
recomienda el uso de grifería mural.
Para facilitar la formación del sellador adhesivo, instale el lavabo
cuando la temperatura esté entre 70° (21 C) y 100° F (38 C).
KohlerCo.Español-2 1018892-2-A

1. Preparación
Instale las tuberías de suministro de agua y desagüe, conforme al
diagrama de instalación.
Instalación de montaje mural con soporte
Instale el lavabo conforme a las instrucciones incluidas con el
soporte.
Instalación con borde terminado
Determine el lugar de la línea central de la grifería. Considere los
diámetros del chapetón de la grifería y de las manijas, la longitud
del surtidor y el espacio libre entre el surtidor y el borde del
lavabo.
Para calcular la medida de la línea central de la grifería, divida
primero el diámetro del chapetón entre dos y luego añada 1/4″(6
mm). Si es necesario, redondee el cálculo al 1/16″(2 mm) más
próximo.
Trace con cuidado la línea central calculada para la grifería en la
plantilla de corte. Escoja la mejor ubicación en función de los
siguientes factores:
•cumpla con todos los códigos locales de plomería
•distancia mínima de 2″(5,1 cm) desde el flujo de agua al borde
del lavabo. Es importante asegurarse que haya suficiente espacio
para lavarse las manos;
Min.
Min.
Min.
Min.
1018897-2-A Español-3KohlerCo.

Preparación (cont.)
•distancia mínima de 1/4″(6 mm) entre la parte superior del
surtidor y el borde del lavabo
Vuelva a trazar la línea central de la grifería según sea necesario
para cumplir con estos requisitos.
Trace una línea sobre la plantilla de corte, al menos 2″(5,1 cm)
por detrás de la línea central final de la grifería. Esta línea indica
la ubicación mínima de la pared posterior.
NOTA: Algunas griferías de Kohler requieren un mínimo de 2-1/2″
(6,4 cm) por detrás de la línea central final de la grifería.
Corte a lo largo de la línea correspondiente a la pared posterior
en la plantilla.
Recorte la plantilla a lo largo de la línea interior demarcada como
″Abertura con borde terminado″.
Coloque la plantilla sobre el mostrador para asegurarse de que
haya suficiente espacio entre el lavabo, la grifería y la pared
posterior.
Verifique el espacio existente para el gabinete debajo del
mostrador.
Trace la plantilla sobre el mostrador con un lápiz.
Revise el espacio existente entre el lavabo, la grifería, la pared
posterior y el gabinete. Ajuste la línea trazada para el corte.
Marque la línea central de la grifería y de las manijas sobre el
mostrador.
Instalación sobre el mostrador
Recorte la plantilla a lo largo de la línea interior demarcada con
″Abertura sobre el mostrador″.
Coloque la plantilla sobre el mostrador.
Para la grifería de montaje mural: Proporcione suficiente espacio
para el surtidor dentro del lavabo. La longitud del surtidor debe
ser de al menos 5″(12,7 cm) para el funcionamiento correcto.
KohlerCo. Español-4 1018897-2-A

Preparación (cont.)
Para la grifería sobre el mostrador: Cuando determine la
ubicación de la grifería, preste especial atención al espacio libre
necesario para encajar el surtidor y las manijas. Utilice la plantilla
para marcar la línea central del orificio de surtidor en el
mostrador. Se recomienda emplear la línea central para
proporcionar el espacio libre adecuado entre el borde del lavabo y
el surtidor.
Verifique que haya espacio libre suficiente entre la pared
posterior, la grifería con surtidor y manijas y el lavabo. La
empresa Kohler Co. recomienda un espacio de al menos 1″(2,5
cm). Vea la ilustración.
Consulte el espacio libre necesario en las instrucciones de
instalación de la grifería y marque las ubicaciones preferidas para
los orificios de la grifería con un lápiz de mina blanda.
Trace la plantilla sobre el mostrador.
1018897-2-A Español-5 KohlerCo.
