Kohler Lavatory K-2822 User manual

Installation
Guide
Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (e.j.
K-12345M)
Français, page “Français-1”
Español, pagina “Español-1”
K-2822
1018372-2-B

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

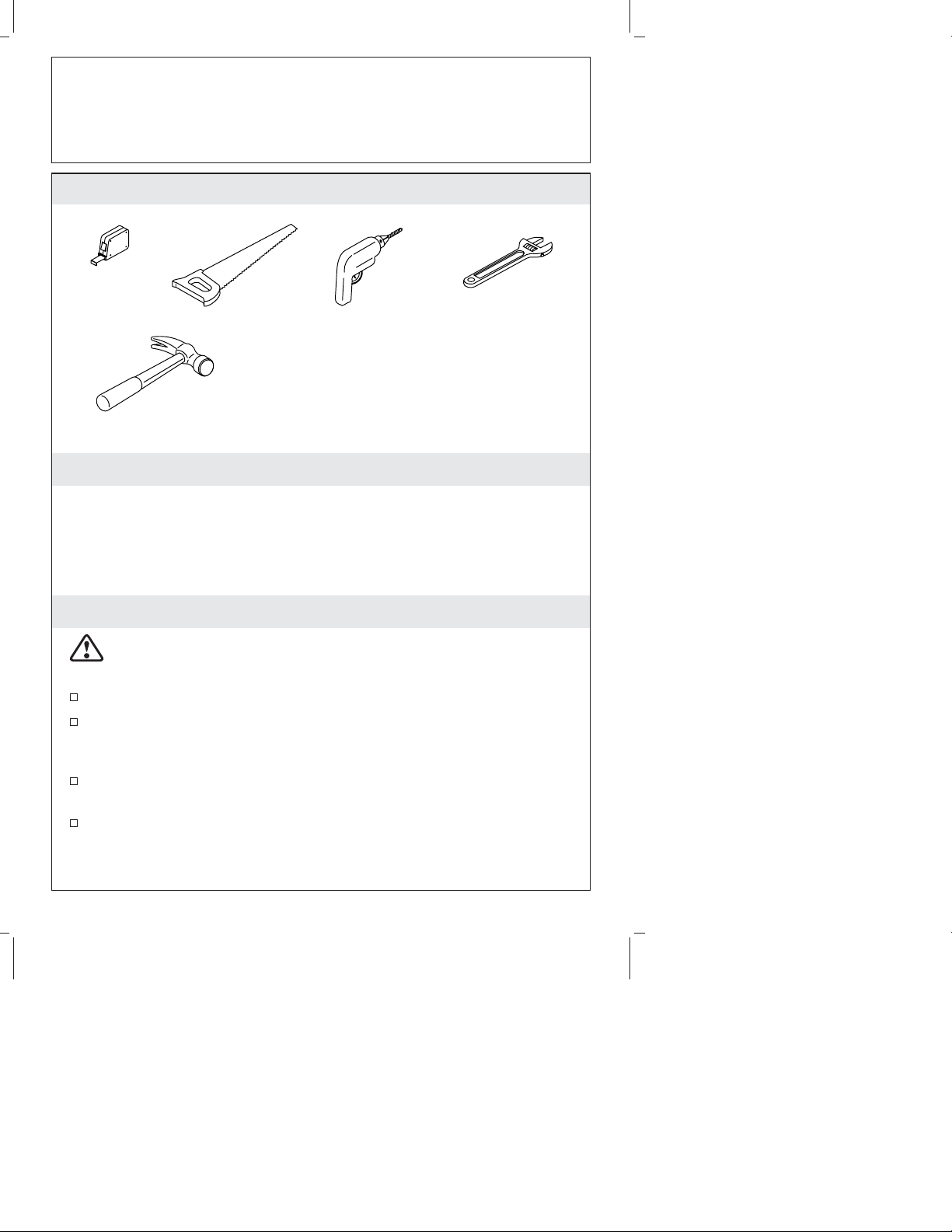

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury. Cast iron lavatories are
extremely heavy. Wear appropriate safety equipment when
installing this product.
Observe all local plumbing codes.
Prior to installation, unpack the new lavatory and inspect for
damage. Return the lavatory to the protective carton until
installation.
Inspect the drain supply tubing. Replace if necessary.
These instructions are for installing the lavatory to wood frame
construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
The walls and floor must be square, plumb, and level.
If possible, assemble the drain to the lavatory before installing the
lavatory.
Other tools and materials may be required for your particular
installation.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Plus:
• 2x4’s
• 2x10
• Nails/screws as needed
• 3/4" Plywood
Drill
Saw
Claw
Hammer
Tape
Measure Adjustable
Wrench
1018372-2-B 2 Kohler Co.

1. Preparation
Existing Construction
Remove the existing finished wall and wallboard materials from a
36″(91.4 cm) (H) x 24″(61 cm) (W) area at the installation
location. Make sure the existing framing is sound and secure.
Repair as needed.
New Construction
Use 2x4 lumber to construct suitable stud framing for the
installation.
Poured Concrete Construction
Measure, level, and draw a pencil line across the concrete surface
at a height of 30-3/4″(78.1 cm) from the finished floor. Mark two
bolt hole locations 7-7/16″(18.9 cm) apart on the pencil line.
Drill 3/8″(1 cm) holes in the concrete at the marked locations.
Install the concrete anchors included.
Continue to the “Install the Lavatory” section.
Existing Construction Poured Concrete
Concrete Wall
30-3/4"
(78.1 cm)
7-7/16"
(18.9 cm)
Kohler Co. 3 1018372-2-B

2. Construct the Supports
NOTE: The following steps assume 2x4 stud framing is nominal
3-1/2″(8.9 cm) x 1-1/2″(3.8 cm). Make appropriate rip cut
modifications as necessary for other sized lumber.
Cut two 2x4 support studs to 36″(91.4 cm). Rip cut these support
studs so they are 2-3/4″(7 cm) deep.
Measure and cut a 1-1/2″(3.8 cm) x 9-1/4″(23.5 cm) notch in
each support stud so the bottom of the notch is 23-7/8″(60.6 cm)
from the bottom of each support stud.
Position the support studs so a 3/4″(1.9 cm) offset exists between
the front edge of the stud framing and the support studs.
Use nails or screws (not provided) of sufficient size and quantity,
and securely fasten the support studs to the stud framing. Space
the fasteners carefully in rows, and include a row to within 1″
(2.5 cm) of both the top and bottom of the notch.
Measure and cut a piece of 2x10 to fit securely into the notch in
the support studs. Cut the 2x10 so it extends to both stud frame
sections, as shown. Temporarily fit the 2x10 into the notch.

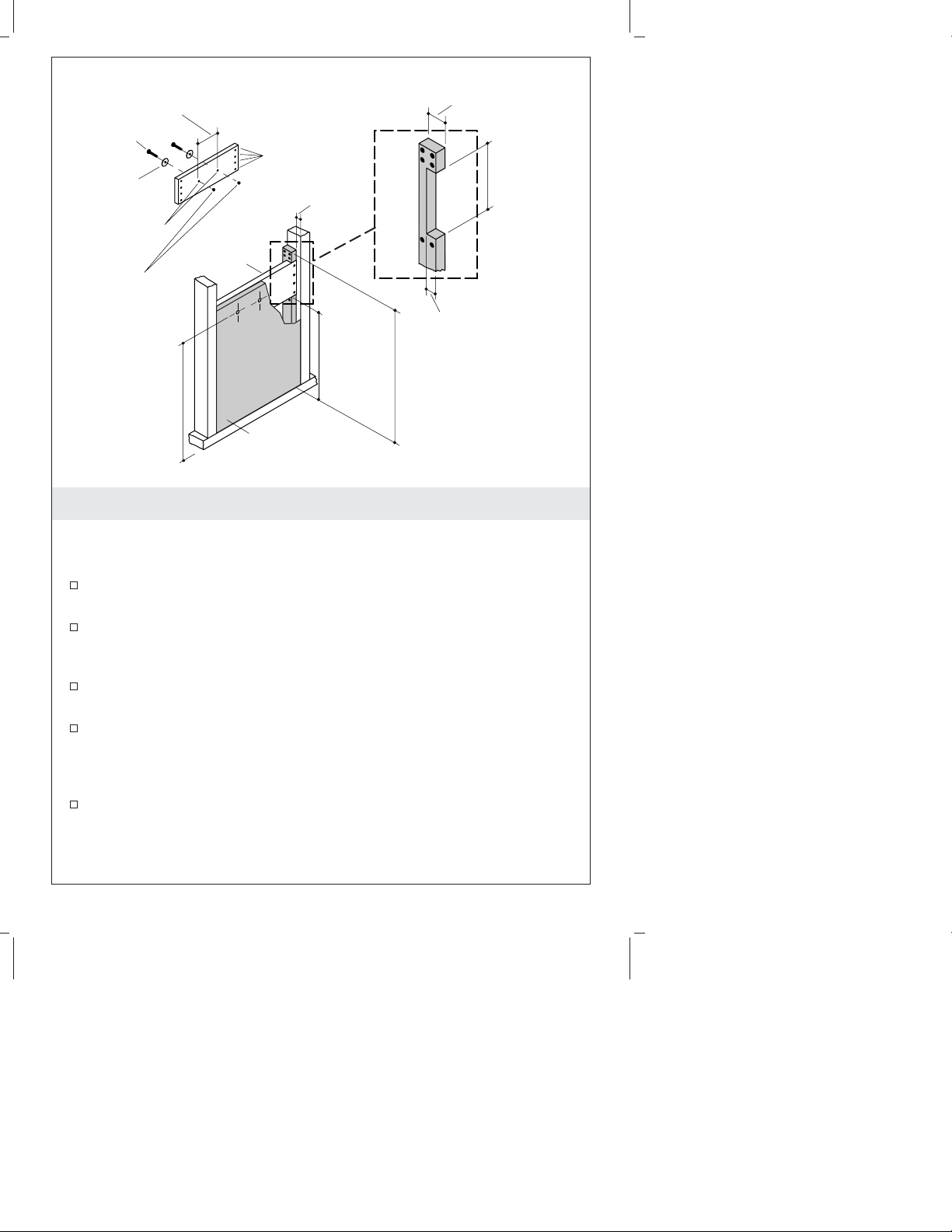

Fender
Washer
Wood
Screws
Bolt
Threaded
Inserts
1/2" (1.3 cm)
Holes
23-7/8"
(60.6 cm)
30-3/4"
(78.1 cm)
7-7/16"
(18.9 cm) 2-3/4" (7 cm)
3/4"
(1.9 cm)
36"
(91.4 cm)
1-1/2"
(3.8 cm)
9-1/4"
(23.5 cm)
3/4" Plywood
2"x10"
Lumber
1018372-2-B 4 Kohler Co.

Construct the Supports (cont.)
Measure and cut the 3/4″plywood to 36″(91.4 cm) (H) and rip to
the length of the 2x10, ensuring the plywood will sit flush with
the existing studs. Temporarily fit the plywood over the 2x10.
Measure, level, and draw a pencil line across the plywood with a
pencil at a height of 30-3/4″(78.1 cm) from the finished floor.
Mark two bolt hole locations 7-7/16″(18.9 cm) apart on the pencil
line.
Use a 1/2″drill to carefully drill through the plywood and 2x10
at the marked bolt hole locations.
Remove the plywood and 2x10 from the support studs
Fit the threaded inserts into the bolt holes in the 2x10 from the
front. Assemble the fender washers to the bolts, and thread the
bolts into the threaded inserts from the back. Securely wrench
tighten the bolts to the threaded inserts.
Fit the 2x10 assembly into the notches in the support studs so the
bolt shanks face outward. Use minimum 2-1/2″(6.4 cm) wood
screws (not provided) to secure the 2x10 to the support studs. Use
four wood screws in each end, and space the screws no more
than 2-1/2″(6.4 cm) apart.
Use wood screws (not provided) of sufficient size and quantity to
securely fasten the plywood to the support studs, ensuring that
the bolt shanks pass through the holes in the plywood.
Install the water supply and drain lines.
Install the wallboard and finished wall materials according to the
established installation procedures.
Kohler Co. 5 1018372-2-B

3. Install the Lavatory
CAUTION: Risk of personal injury or product damage. Cast
iron lavatories are very heavy. Get help lifting the lavatory into
place.
CAUTION: Risk of personal injury or product damage. You
must install this lavatory to either a poured concrete wall or a
stud wall reinforced exactly as described in the “Prepare the
Site” section of this instruction.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
Wall-Mount Bracket Installations
With help, carefully lift the lavatory onto the bolt shanks. Start
the washers and nuts on the bolt shanks. Level the lavatory, then
securely wrench tighten the nuts.
Table or Pedestal Installations
Move the assembled table or pedestal (sold separately) into
position. Refer to the installation instructions included with the
table or pedestal.
With help, carefully lift the lavatory onto the table or pedestal so
the slots in the lavatory brace fit over the bolt shanks. Start the
washers and nuts on the bolt shanks, but do not tighten securely
at this time.
Make sure the lavatory is level. Adjust the table or pedestal
levelers as needed.

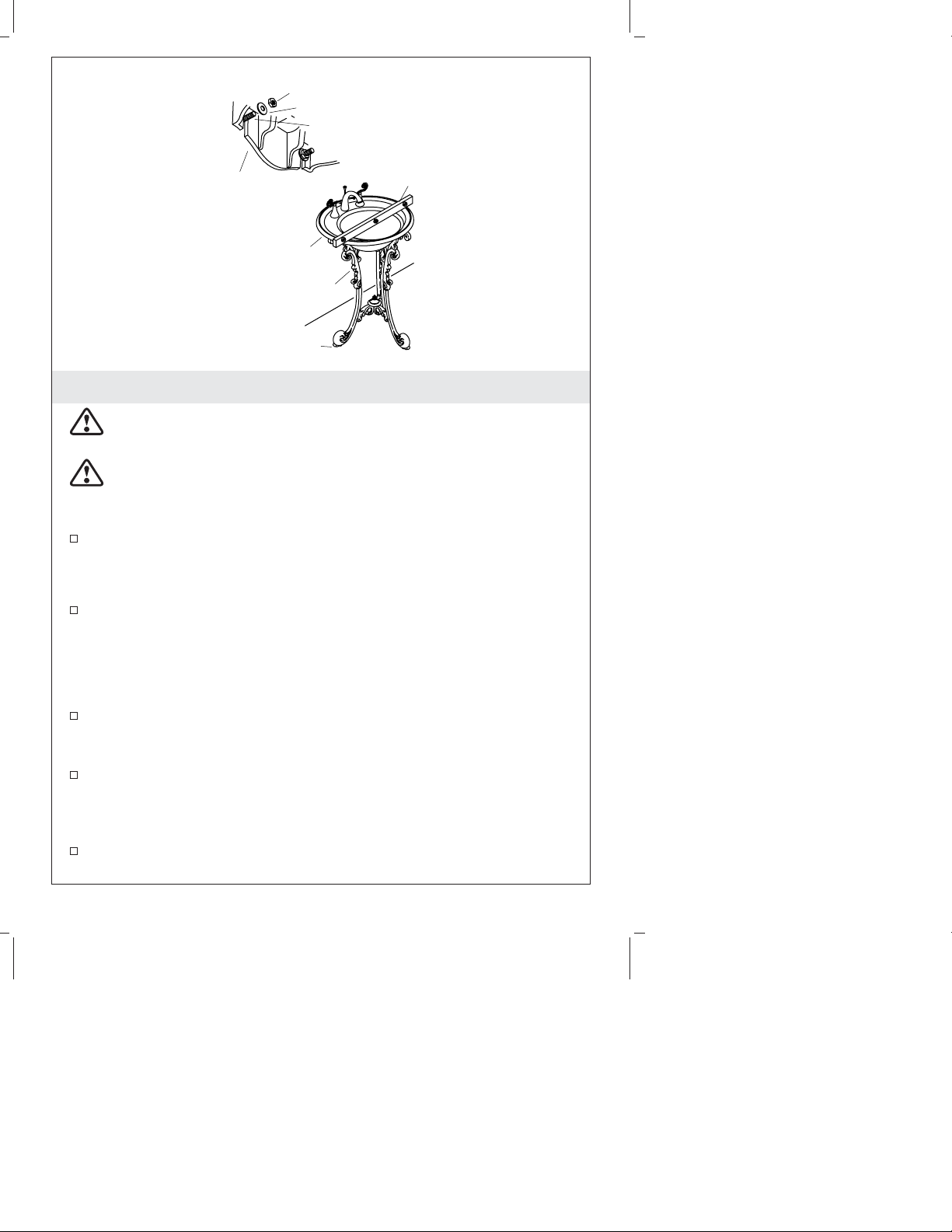

Nut
Washer
Bolt Shank
Level
Lavatory
Pedestal
Leveler
Lavatory
Brace Slot
1018372-2-B 6 Kohler Co.

Install the Lavatory (cont.)
Securely wrench tighten the nuts.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Kohler Co. 7 1018372-2-B

Guide d’Installation
Lavabo

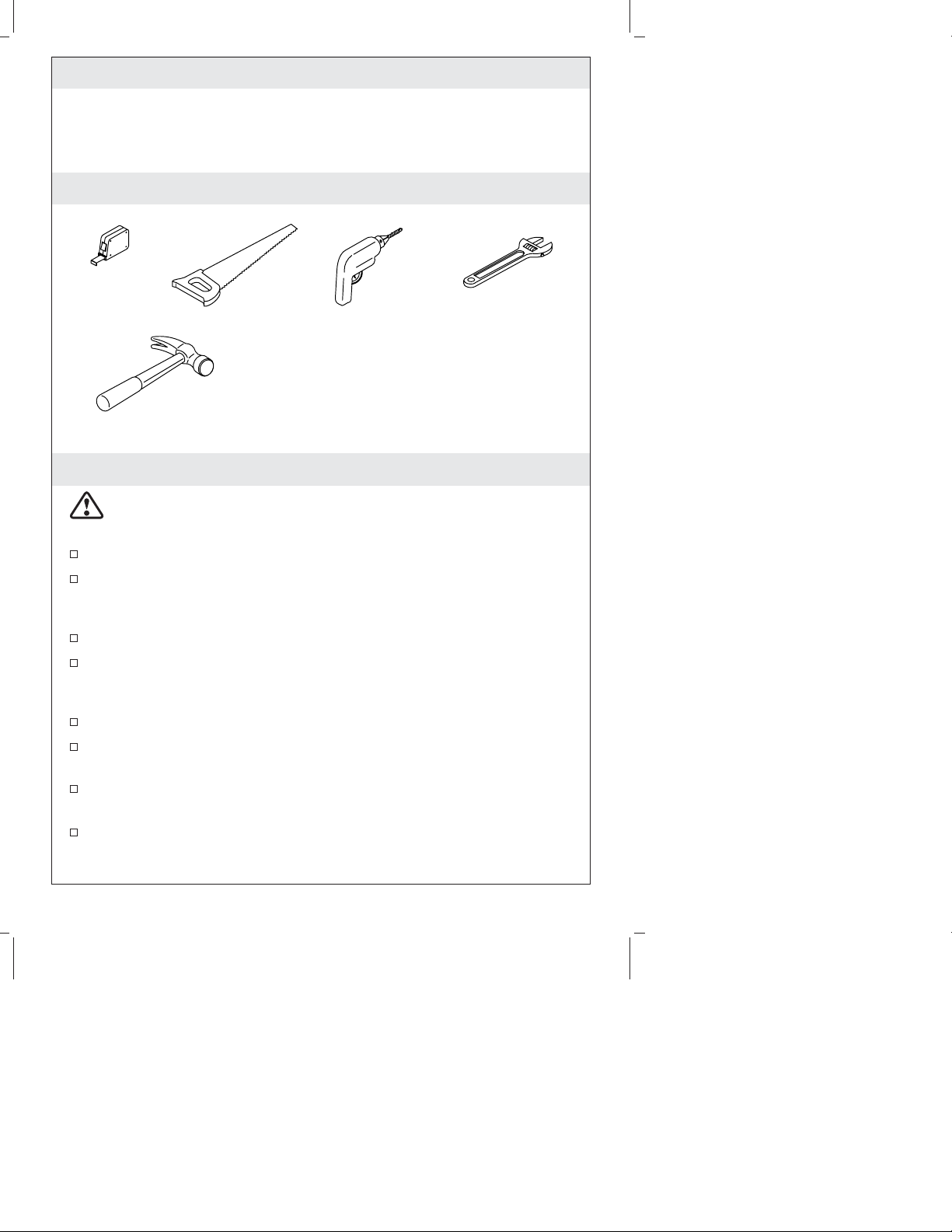

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque de blessures corporelles. Les lavabos en
fonte sont très lourds. Utiliser l’équipement de sécurité
nécessaire lors de l’installation de ce produit.
Respecter tous les codes de plomberie locaux.
Avant l’installation, déballer le nouveau lavabo et l’examiner pour
en déceler tout dommage. Remettre le lavabo dans l’emballage de
protection jusqu’à l’installation.
Inspecter la tuyauterie d’alimentation du drain. Remplacer si
nécessaire.
Ces instructions sont pour l’installation d’un lavabo sur une
construction du cadrage en bois. Pour d’autres installations,
fournir un renforcement approprié et des dispositifs de fixation
de dimension et résistance suffisantes.
Plus:
• 2x4
• 2x10
• Clous/vis au besoin
• Contreplaqué de 3/4"
Perceuse
Scie
Marteau de
charpentier
Mètre
ruban Clé à molette
Kohler Co. Français-1 1018372-2-B

Avant de commencer (cont.)
Les murs et le sol doivent être d’équerre, d’aplomb, et nivelés.
Si possible, assembler le drain au lavabo avant d’installer celui-ci.
D’autres outils et matériels peuvent être nécessaires pour cette
installation.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1018372-2-B

1. Préparation
Construction existante
Retirer 36″(91,4 cm) (H) x 24″(61 cm) (L) du mur fini et
matériaux du mur, à l’emplacement de l’installation. S’assurer que
le cadre soit solide et bien fixée. Réparer au besoin.
Nouvelle construction
Construire le cadre appropriée avec des montants de 2x4.
Construction en béton coulé
Mesurer, niveler et tracer une ligne au crayon d’un côté à l’autre
de la surface en béton à une hauteur de 30-3/4″(78,1 cm) par
rapport au sol fini. Marquer l’emplacement de deux orifices de
boulon à 7-7/16″(18,9 cm) l’un de l’autre, sur la ligne tracée au
crayon.
Percer des orifices de 3/8″(1 cm) aux emplacements marqués.
Installer les dispositifs d’ancrage pour béton inclus.
Continuer à la section ″Installer le lavabo″.
Construction existante Béton coulé
Mur en béton
30-3/4"
(78,1 cm)
7-7/16"
(18,9 cm)
1018372-2-B Français-3 Kohler Co.

2. Construire les supports
REMARQUE : Les étapes suivantes se basent sur un cadrage de
montant de 2x4 nominal de 3-1/2″(8,9 cm x 1-1/2″(3,8 cm). Faire
les modifications nécessaires pour les montants de dimensions
différentes.
Couper deux montants de 2x4 de renfort à 36″(91,4 cm) de
longueur. Faire une coupe des montants de renfort de 2-3/4″(7
cm) de profondeur.
Mesurer et couper une encoche de 1-1/2″(3,8 cm) x 9-1/4″(23,5
cm) sur chaque montant de renfort, de façon à ce que chaque
encoche soit à 23-7/8″(60,6 cm) de hauteur par rapport à la base
de chaque montant de renfort.
Positionner les montants de renfort de façon à ce qu’il y ait un
dégagement de 3/4″(1,9 cm) entre le bord vant de le cadre en
montants et les montants de renfort.
Utiliser des clous ou des vis (non fournis) des dimensions
appropriées pour assujettir les montants de renfort à le cadre.
Écarter les dispositifs d’ancrage soigneusement, et inclure une
rangée à 1″(2,5 cm) par rapport au dessus et dessous de
l’encoche.
Rondelle de
protection
Vis à
bois
Boulon
Insertions
filetées
Orifices de 1/2"
(1,3 cm)
23-7/8"
(60,6 cm)
30-3/4"
(78,1 cm)
7-7/16"
(18,9 cm) 2-3/4" (7 cm)
3/4"
(1,9 cm)
36"
(91,4 cm)
1-1/2"
(3,8 cm)
9-1/4"
(23,5 cm)
Contreplaqué
de 3/4"
Montant
de 2"x10"
Kohler Co. Français-4 1018372-2-B

Construire les supports (cont.)
Mesurer et couper une pièce de montant de 2x10 capable de
s’adapter à l’encoche sur les montants de renfort. Couper le
montant de 2x10 pour qu’il s’étende contre les deux sections de le
cadre, tel qu’illustré. Positionner temporairement le montant de
2x10 dans l’encoche.
Mesurer et couper le contre-plaqué de 3/4″à36″(91,4 cm) (H) et
arracher sur la longueur du 2x10, s’assurant que le contre-plaqué
repose de manière égale sur les montants existants. Ajuster
temporairement sur le 2x10.
Mesurer, niveler et tracer une ligne au crayon d’un côté à l’autre
du contreplaqué à une hauteur de 30-3/4″(78,1 cm) du sol fini.
Marquer l’emplacement de deux orifices de boulon à 7-7/16″(18,9
cm) l’un de l’autre, sur la ligne tracée au crayon.
Utiliser une mèche de 1/2″pour percer délicatement dans le
contreplaqué et le 2x10 aux emplacements d’orifice de boulon
marqués.
Retirer le contreplaqué et le 2x10 des montants du support.
Placer les douilles taraudées dans les orifices de boulon, sur le
montant de 2x10. Visser les rondelles de protection aux boulons,
puis visser les boulons sur les douilles taraudées. Fixez les
boulons aux douilles taraudées à l’aide d’une clé.
Placer l’ensemble de montant de 2x10 sur les encoches des
montants de renfort, de façon à ce que les tiges de boulon soient
orientées vers l’extérieur. Utiliser des vis à bois d’un minimum de
2-1/2″(6,4 cm) (non inclus) pour assujettir le montant de 2x10
aux montants de renfort. Utiliser quatre vis à bois de chaque côté,
et écarter les vis à une distance maximale de 2-1/2″(6,4 cm) l’une
de l’autre.
Utiliser des vis à bois (non fournies) de tailles et en quantités
suffisantes pour bien fixer le contreplaqué aux montants du
support, s’assurant que les manches de boulon passent dans les
orifices du contreplaqué.
Installer l’alimentation d’eau et les lignes du drain.
Installer les matériaux du mur fini en respectant les méthodes
d’installation établies.
1018372-2-B Français-5 Kohler Co.

3. Installer le lavabo
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Les lavabos en fonte sont très
lourds. Demander de l’assistance pour soulever et mettre en
place ce lavabo.
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Il faut installer ce lavabo soit sur
un mur en béton coulé, soit sur un mur à montant renforcé tel
que décrit dans la section “Préparer le site” de cette instruction.
Installer le robinet et le drain au lavabo conformément aux
instructions du fabricant.
Installations support mural
Avec de l’aide, placer soigneusement le lavabo sur les tiges de
boulon. Visser les rondelles et écrous de laiton sur les boulons.
Mettre le lavabo de niveau, puis assujettir les écrous avec une clé.
Installation sur meuble ou sur colonne
Déplacer la table assemblée ou la colonne (vendues séparément)
en position. Se référer aux instructions d’installation incluses avec
la table ou avec la colonne.
Avec de l’aide, positionnez le lavabo sur le meuble ou sur la
colonne, de façon à ce que les rainures du renfort de lavabo
s’ajustent sur les tiges des boulons. Visser les rondelles et les
écrous sur les tiges de boulon, sans serrer complètement.
Vérifier que le lavabo soit nivelé. Réglez les patins ajustables du
meuble ou de la colonne au besoin.
Écrou
Rondelle
Tige de boulon
Niveau
à bulle
Lavabo
Colonne
Levier
Rainure de
renfort de
lavabo
Kohler Co. Français-6 1018372-2-B

Installer le lavabo (cont.)
Serrer les écrous à fond au moyen de la clé à molette.
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
1018372-2-B Français-7 Kohler Co.

Guía de instalación
Lavabo
Herramientas y materiales
Gracias por elegir los productos Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Los lavabos de
hierro fundido son sumamente pesados. Utilice el equipo de
seguridad apropiado al instalar este producto.
Cumpla con todos los códigos locales de plomería.
Antes de la instalación, desembale el lavabo nuevo y verifique
que no esté dañado. Vuelva a colocar el lavabo en la caja
protectora hasta el momento de la instalación.
Examine las tuberías de suministro y desagüe. Reemplace de ser
necesario.
Estas instrucciones son para instalar el lavabo en una estructura
de madera. Para otras instalaciones, provea el refuerzo adecuado
y los herrajes de suficiente tamaño y resistencia.
Más:
• Postes de 2x4
• Postes de 2x10
• Clavos/tornillos según sea necesario
• Madera contrachapada de 3/4"
Taladro
Serrucho
Martillo de
uña
Cinta para
medir Llave
ajustable
Kohler Co. Español-1 1018372-2-B

Antes de comenzar (cont.)
Las paredes y el piso deben estar a escuadra, a plomo y a nivel.
Si es posible, instale el desagüe antes de instalar el lavabo.
Es posible que su instalación en particular requiera el uso de
otras herramientas y materiales.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1018372-2-B Español-2 Kohler Co.

1. Preparación
Construcción existente
Quite los materiales existentes de panel de yeso y la pared
acabada de un área de 36″(91,4 cm) (Alto) x 24″(61 cm) (Ancho)
en el lugar de instalación. Verifique que la estructura existente sea
firme y segura. Repare según sea necesario.
Construcción nueva
Utilice postes de 2x4 para construir la estructura de postes de
madera adecuada para la instalación.
Construcción en concreto vaciado
Mida, nivele y trace una línea de lápiz a través de la superficie de
concreto a una altura de 30-3/4″(78,1 cm) a partir del piso
acabado. Marque dos orificios para perno con una separación de
7-7/16″(18,9 cm) en la línea de lápiz.
Taladre orificios de 3/8″(1 cm) en el concreto en los lugares
marcados. Instale los anclajes para concreto provistos.
Continúe en la sección ″Instale el lavabo″.
Construcción existente Concreto vaciado
Pared de concreto
30-3/4"
(78,1 cm)
7-7/16"
(18,9 cm)
Kohler Co. Español-3 1018372-2-B

2. Construya los soportes
NOTA: Los pasos siguientes suponen que la estructura de postes de
madera de 2x4 son nominales de 3-1/2″(8,9 cm) x 1-1/2″(3,8 cm).
Haga los cortes necesarios a lo largo de la fibra de la madera en
listones o postes de madera de otros tamaños.
Corte dos postes de soporte de 2x4 a 36″(91,4 cm). Corte a lo
largo de la fibra de la madera de manera los postes de soporte
tengan 2-3/4″(7 cm) de profundidad.
Mida y corte una muesca de 1-1/2″(3,8 cm) x 9-1/4″(23,5 cm) en
cada poste de soporte, de manera que la parte inferior de la
muesca esté 23-7/8″(60,6 cm) de la parte inferior de cada poste
de soporte.
Coloque los postes de soporte de manera que exista una
separación de 3/4″(1,9 cm) entre el borde frontal de la estructura
de postes y los postes de soporte.
Utilice la cantidad necesaria de clavos o tornillos (no provistos)
de suficiente tamaño y asegure los postes de soporte a la
estructura de postes. Distribuya los herrajes a la misma distancia
en filas e incluya una fila a 1″(2,5 cm) de la parte superior e
inferior de la muesca.
Arandela
protectora
Tornillos
para madera
Perno
Insertos
roscados
Orificios de 1/2"
(1,3 cm)
23-7/8"
(60,6 cm)
30-3/4"
(78,1 cm)
7-7/16"
(18,9 cm) 2-3/4" (7 cm)
3/4"
(1,9 cm)
36"
(91,4 cm)
1-1/2"
(3,8 cm)
9-1/4"
(23,5 cm)
Madera
contrachapada de 3/4"
Postes
de 2"x10"
1018372-2-B Español-4 Kohler Co.

Construya los soportes (cont.)
Mida y corte una pieza de 2x10 que entre en la muesca de los
postes de soporte. Corte la pieza de 2x10 de manera que se
extienda hacia ambas secciones de la estructura de postes, tal
como se ilustra. Encaje temporalmente la pieza de 2x10 en la
muesca.
Mida y corte la madera contrachapada de 3/4″a36″(91,4 cm)
(Altura) y corte a lo largo de la fibra de la madera al largo de
2x10, asegurándose de que la madera contrachapada quede al ras
con los postes existentes. Temporalmente coloque la madera
contrachapada sobre el poste de 2x10.
Mida, nivele y trace una línea de lápiz a través de la madera
contrachapada a una altura de 30-3/4″(78,1 cm) a partir del piso
acabado. Marque dos orificios para perno con una separación de
7-7/16″(18,9 cm) en la línea de lápiz.
Utilice una broca de 1/2″para taladrar con cuidado la madera
contrachapada y el poste de 2x10 en los lugares marcados para
los pernos.
Retire la madera contrachapada y el poste de 2x10 de los postes
de soporte
Coloque los insertos roscados en los orificios para los pernos, en
la pieza de 2x10, desde el frente. Desde atrás, ensamble las
arandelas protectoras en los pernos y enrosque los pernos en los
insertos roscados. Con una llave apriete bien los pernos a los
insertos roscados.
Encaje el montaje de 2x10 en las muescas de los postes de
soporte, de manera que los vástagos de los pernos estén hacia
afuera. Utilice tornillos para madera de 2-1/2″(6,4 cm) (no
provistos) como mínimo, para fijar el poste de 2x10 a los postes
de soporte. Utilice cuatro tornillos para madera en cada extremo
y distribuya los tornillos con una separación no mayor de 2-1/2″
(6,4 cm).
Utilice la cantidad necesaria de tornillos para madera (no
provistos) de suficiente tamaño para fijar la madera
contrachapada a los postes de soporte, asegurando que los
vástagos de los pernos pasen a través de los orificios en la
madera contrachapada.
Instale el suministro de agua y las líneas de desagüe.
Instale el panel de yeso y el material de la pared acabada según
los métodos establecidos para la instalación.
Kohler Co. Español-5 1018372-2-B

3. Instale el lavabo
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Los lavabos de hierro fundido son muy pesados.
Obtenga ayuda para colocar el lavabo en su lugar.
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Este lavabo se debe instalar a una pared de concreto
vaciado o a una pared reforzada de postes de madera, tal como
se describe en la sección ″Prepare el sitio″de estas instrucciones.
Instale la grifería y el desagüe en el lavabo según las
instrucciones del fabricante.
Instalaciones de soportes de montaje a la pared
Con ayuda, levante con cuidado en lavabo y colóquelo sobre los
vástagos de los pernos. Enrosque las arandelas y tuercas en los
vástagos de los pernos. Alinee el lavabo y apriete bien las tuercas
con una llave.
Instalaciones en mesa o pedestal
Coloque la mesa ensamblada o el pedestal (se venden por
separado) en su lugar. Consulte las instrucciones de instalación
incluidas con la mesa o el pedestal.
Con la ayuda de otra persona, con cuidado coloque el lavabo en
la mesa o pedestal de manera que las ranuras del lavabo entren
en los vástagos de los pernos. Enrosque las arandelas y las
tuercas en los vástagos de los pernos, pero aún no apriete bien.
Verifique que el lavabo esté a nivel. Ajuste los niveladores de la la
mesa o del pedestal según sea necesario.
Tuerca
Arandela
Vástago del perno
Nivel
Lavabo
Pedestal
Nivelador
Ranura de
refuerzo del
lavabo
1018372-2-B Español-6 Kohler Co.
