Kohler STERLING 6500 Series User manual

Installation Guide
Hinge Shower Door
Français, page “Français-1”
Español, página ″Español-1”
6500 Series
1034028-2-F

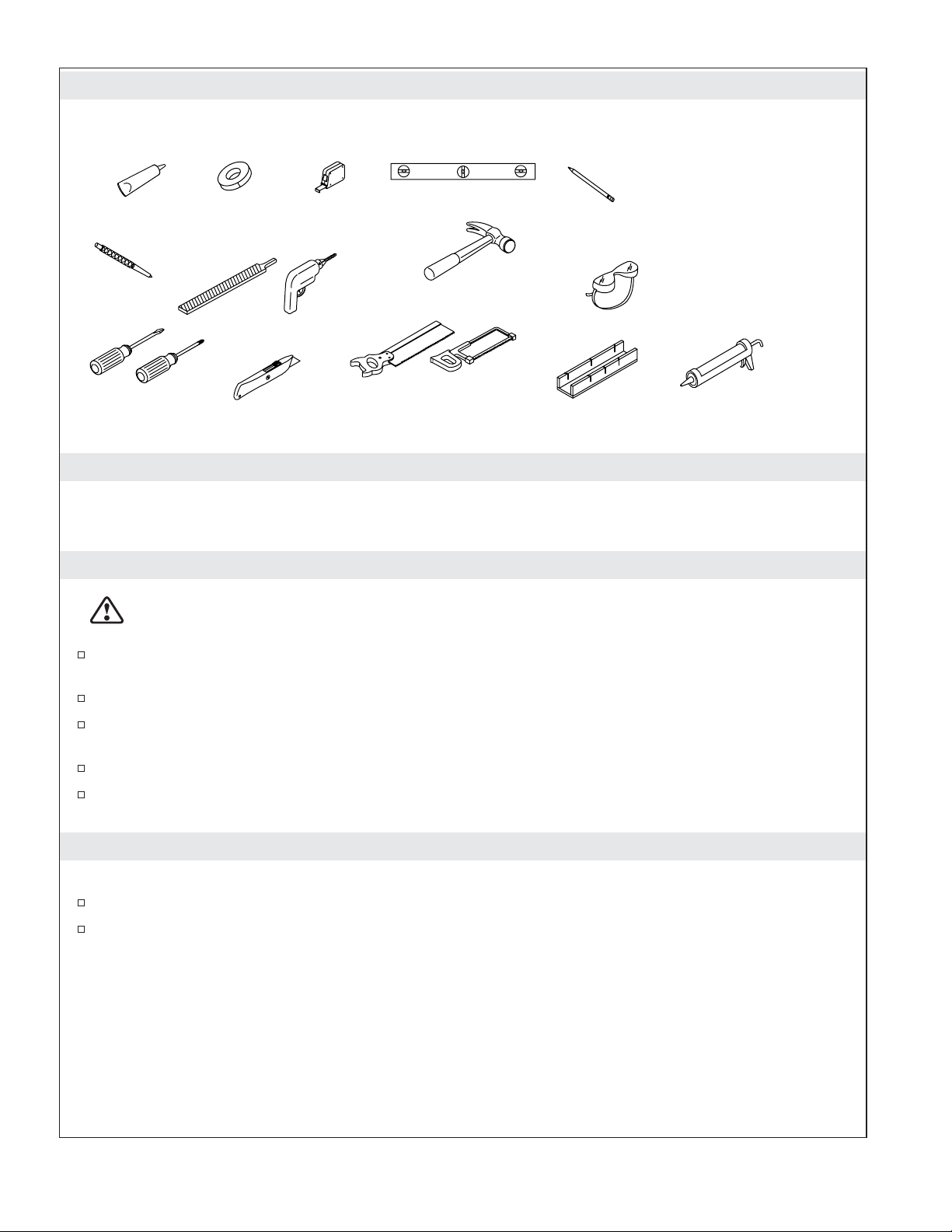

Tools and Materials
Thank You For Choosing Sterling
We appreciate your commitment to Sterling value. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers are listed within this manual. Thanks again for choosing Sterling.
Before You Begin
WARNING: Risk of personal injury. Do not cut the tempered glass. If the glass is cut, the glass
will shatter and may cause personal injury.
Your new Sterling door can be installed with the door opening to either the right or left. Install the
door with the pivot side away from the showerhead for best results.
Before starting the installation, lay out and identify all of the parts. Inspect them for damage.
Closely follow the instructions pertaining to the sealant application on the door. Sealing areas other
than those shown may cause leaking.
Two people should perform this installation.
Sterling reserves the right to make revisions to the design of products without notice, as specified in
the Price Book.
Determine the Door Configuration
IMPORTANT! Install the pivot side of the door on the side opposite the showerhead.
Determine whether the door will pivot on the right or left side.
Make sure the door can swing freely in the chosen configuration.
Safety Glasses
Level
Caulk Gun
File
Knife Miter Box
Plus:
Drop Cloth
Pencil & Felt
Tip Marker
Claw
Hammer
Tape
Measure
Masking
Tape
Silicone
Sealant
Center
Punch
Drill and
Assorted
Drill Bits
Miter Saw or Hacksaw with
32 Teeth per Inch Blade
Assorted
Screwdrivers
1034028-2-F 2 Sterling

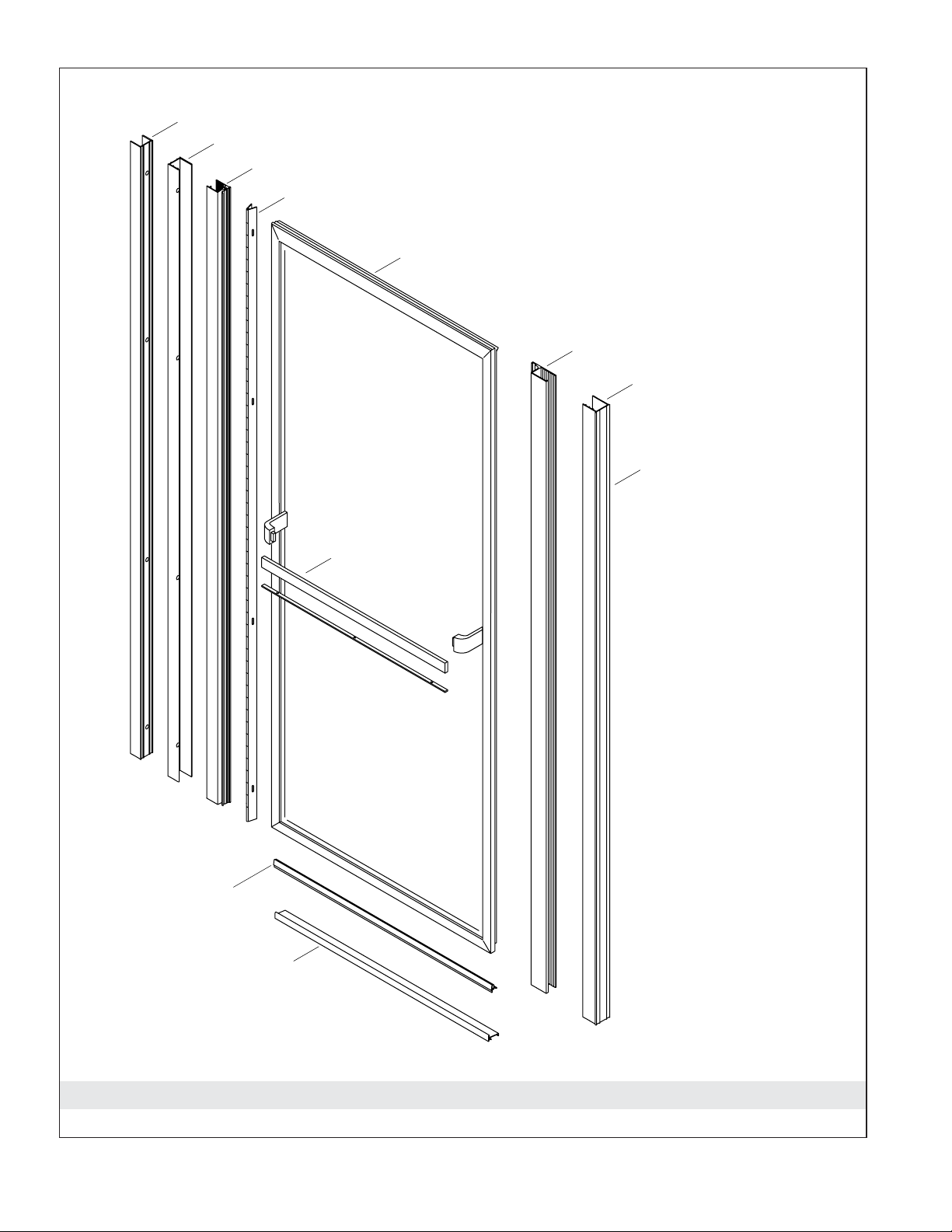

Parts Identification
Filler Jamb
Wall Jamb
Hinge Jamb
Hinge
Door Panel Assembly
Strike Jamb
Strike Side Wall Jamb
Wall Jamb
Towel Bar
Bottom Seal
Bottom Track
Sterling 3 1034028-2-F

1. Measure and Cut the Bottom Track
IMPORTANT! Risk of product damage. If your shower has a curve in the corners where they meet the
sidewalls, be sure to measure from wall to wall above the curves. Failure to measure above the curve or
angle could result in the bottom track being cut too short.
Carefully measure the width (distance D) of the finished opening.
Consult the chart below to determine whether or not your installation will need a filler jamb.
Model # Dimension D Filler Jamb Required?
65**-30 27-1/2″(69.9 cm) - 29-1/2″(74.9 cm) Not needed
65**-30 29-1/2″(74.9 cm) - 30-1/2″(76.2 cm) Needed
65**-33 30-1/2″(76.2 cm) - 32-1/2″(82.6 cm) Not needed
65**-33 32-1/2″(82.6 cm) - 33-1/2″(85.1 cm) Needed
65**-36 33″(83.8 cm) - 35″(88.9 cm) Not needed
65**-36 35″(88.9 cm) - 36″(91.4 cm) Needed
65**-39 36-1/2″(92.7 cm) - 38-1/2″(97.8 cm) Not needed
65**-39 38-1/2″(97.8 cm) - 39-1/2″(100.3 cm) Needed
NOTE: If dimension ″D″falls in a range that can be either with or without the filler jamb, use the filler
jamb in your installation.
If your installation does not require a filler jamb, subtract 2-3/4″(7 cm) from dimension ″D″and cut
the bottom track to this dimension. For best results, use a 32-teeth hacksaw blade and a miter box.
If your installation does require a filler jamb, subtract 3-3/4″(9.5 cm) from ″D″and cut the bottom
track to this dimension. For best results, use a 32-teeth hacksaw blade and a miter box.
Measure carefully. If your walls
are curved or angled, measure above the curve or
angle. Failure to do so can result in an improperly cut
bottom track and can void the warranty.
Warning:
Measure
here.
Measure
here. Measure distance
"D" above curves
in the corners.
Angled
Base
Curved
Base
D
Bottom Track
Shower Ledge
Front Edge
Inside of Shower
1034028-2-F 4 Sterling

Measure and Cut the Bottom Track (cont.)
File the rough edges smooth where the bottom track was cut, taking care to avoid damaging
finished surfaces.
NOTE: If there are curves where the sidewalls meet the threshold, contour the wall jamb edges to match
the curves.
Locate the bottom track on the shower ledge. It should be located on the flattest part of the ledge.
Position the bottom track so the gaps between the track and the wall are identical at both ends.
Make sure the bottom track is placed so it is an equal distance from the front edge of the shower
ledge at all points.
Sterling 5 1034028-2-F

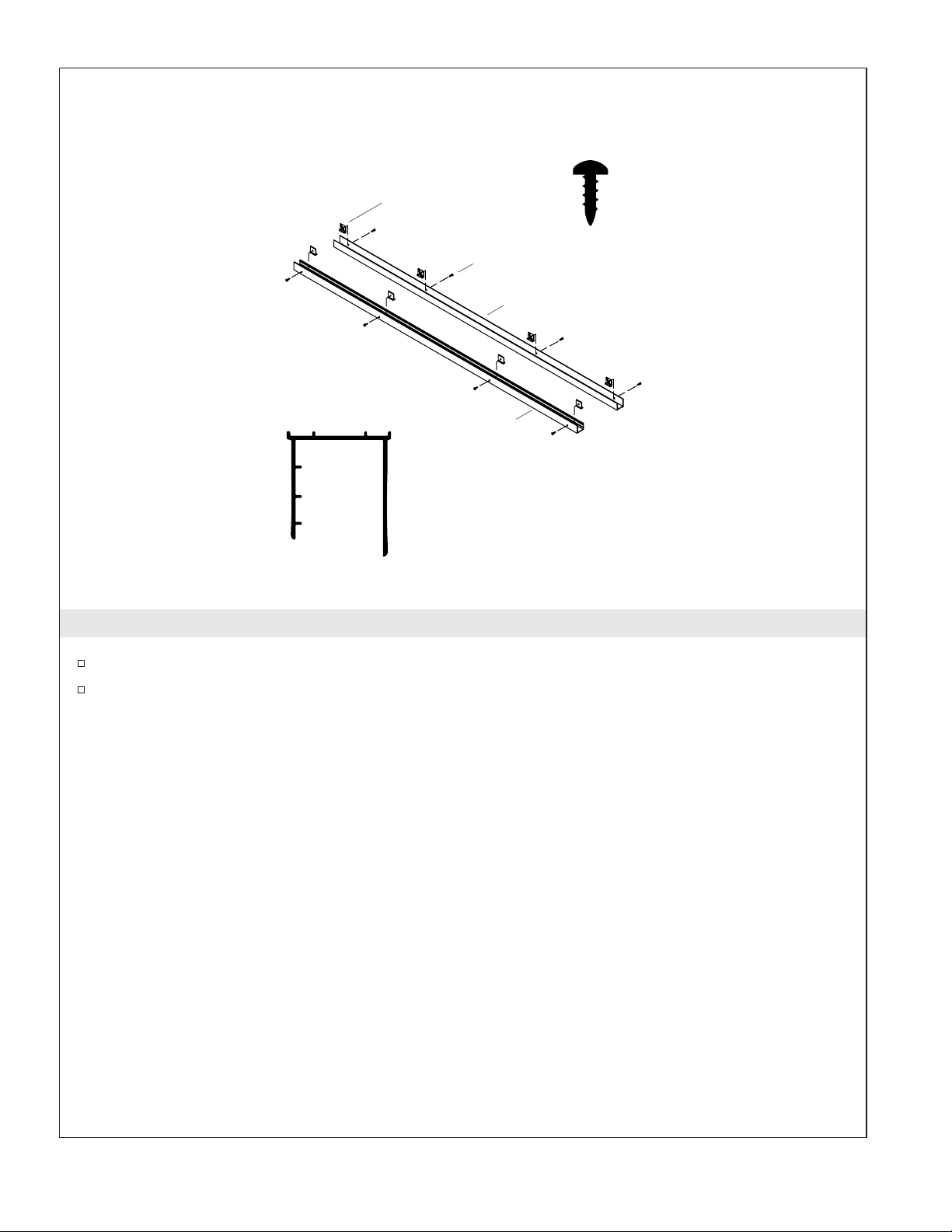

2. Install the Adjustment Clamps
Insert four adjustment clamps into each wall jamb as shown (eight total).
Partially thread the provided panhead screws through the pre-drilled holes in the wall jambs and
into each adjustment clamp using a Phillips screwdriver. Do not tighten the screws at this time.
Note:
Do not fully
tighten screw.
Adjustment Clamp
#8-18 x 3/4" Screw
Wall Jamb
Wall Jamb
Top View
Wall Jamb
1034028-2-F 6 Sterling

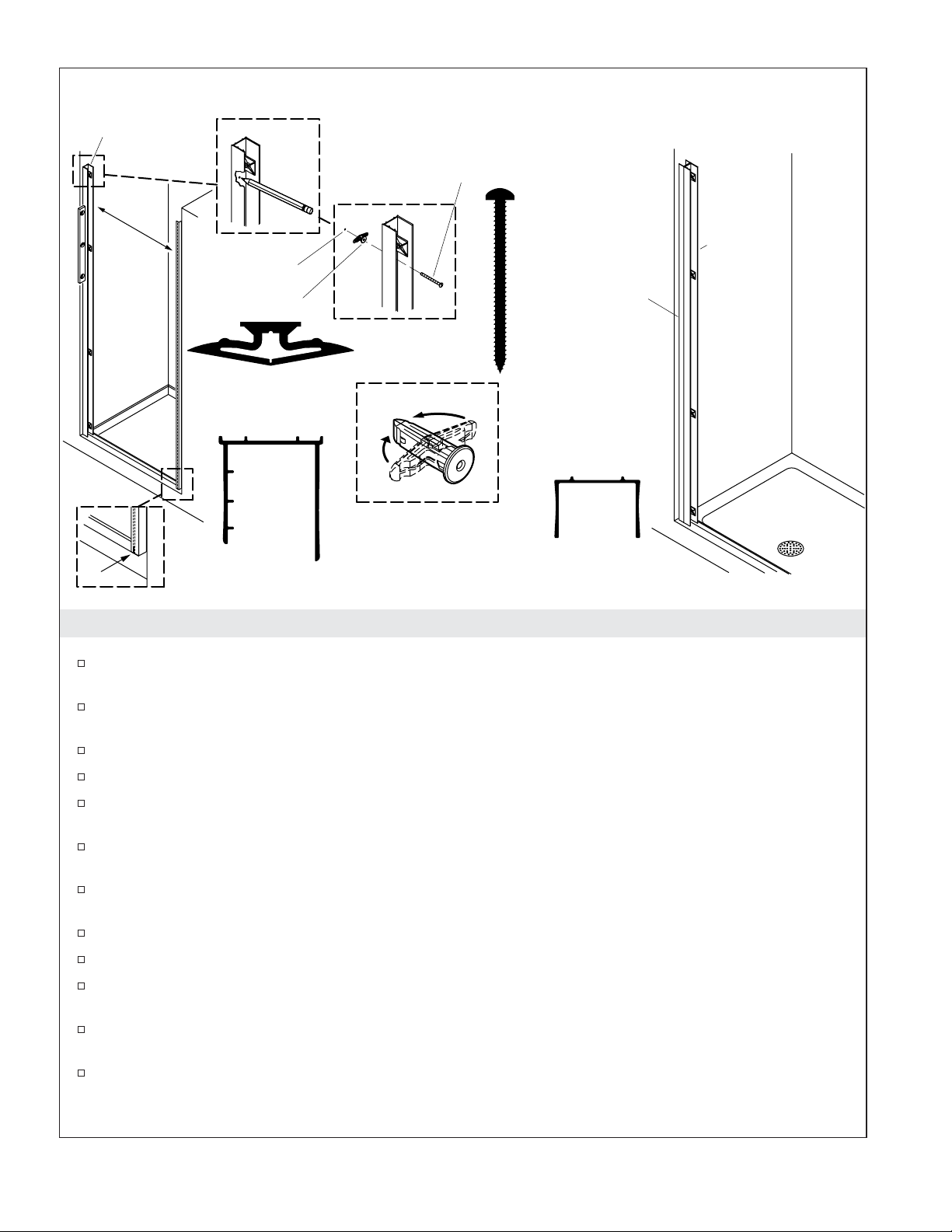

3. Install the Wall Jambs and Optional Filler Jamb
With a pencil, mark the location of the wall jamb on the shower wall. Measure evenly on both sides.
Place the wall jamb against the wall and check for plumb with a level. The adjustment clamps will
be located closer to the inside of the shower.
Make a pencil mark at each of the four pre-drilled holes in the wall jamb and remove the wall jamb.
Lightly center punch the four hole locations on each wall.
When the installation is on ceramic tile, use the center punch to nick the surface glaze. Tap the
punch lightly with the hammer to avoid cracking the ceramic tile.
Drill each hole with a 5/16″drill bit (use a masonry bit for ceramic tile).
Press and hold the legs of each wall anchor (provided) together and insert the wall anchor legs into
the pre-drilled mounting holes.
Repeat for all the wall anchors.
If your installation requires a filler jamb, position the filler jamb over the holes.
Secure a wall jamb in place (over the filler jamb if needed) using four provided panhead screws.
Repeat for the other wall jamb, skipping filler jamb procedures.
Remove the bottom track and thoroughly clean the shower ledge.
Wall Jamb
Wall Jamb
Top View
Wall Jamb
#8-18 x 2"
Panhead Screw
Filler Jamb
Filler Jamb
With Filler Jamb
Without Filler Jamb
Anchor
Drill holes.
Press and hold legs together.
Sterling 7 1034028-2-F

4. Caulk and Install Bottom Track
Insert the bottom track and check for proper fit. The lip of the bottom track should face toward the
outside of the shower. The ends of the bottom track should fit snugly against the front protrusions
in the wall jambs.
Remove the bottom track and apply silicone sealant in the groove at the bottom front edge of the
bottom track.
Install the bottom track.
5. Assemble the Hinge Jamb
Lay the hinge jamb on the floor or on a workbench. Use a drop cloth to protect the product finish.
Insert the front side of the hinge into the slot on the hinge jamb.
Secure the hinge to the hinge jamb using four provided flathead screws. Make sure the top edge of
the hinge is flush with the top edge of the hinge jamb before tightening the screws.
Align the slotted holes on the hinge with the channel in the door panel. Make sure the top edge of
the hinge assembly is flush with the top of the channel.
Apply sealant.
Note:
Use silicone
tub & tile type caulk.
Bottom Track
Bottom Track
Wall
Jamb
Flathead Screw
#8-18 x 1/2"
Hinge
Hinge
Hinge Jamb
Hinge Jamb
Hinge Jamb
Insert the hinge
into the slot
making sure the
top edges are flush.
1034028-2-F 8 Sterling

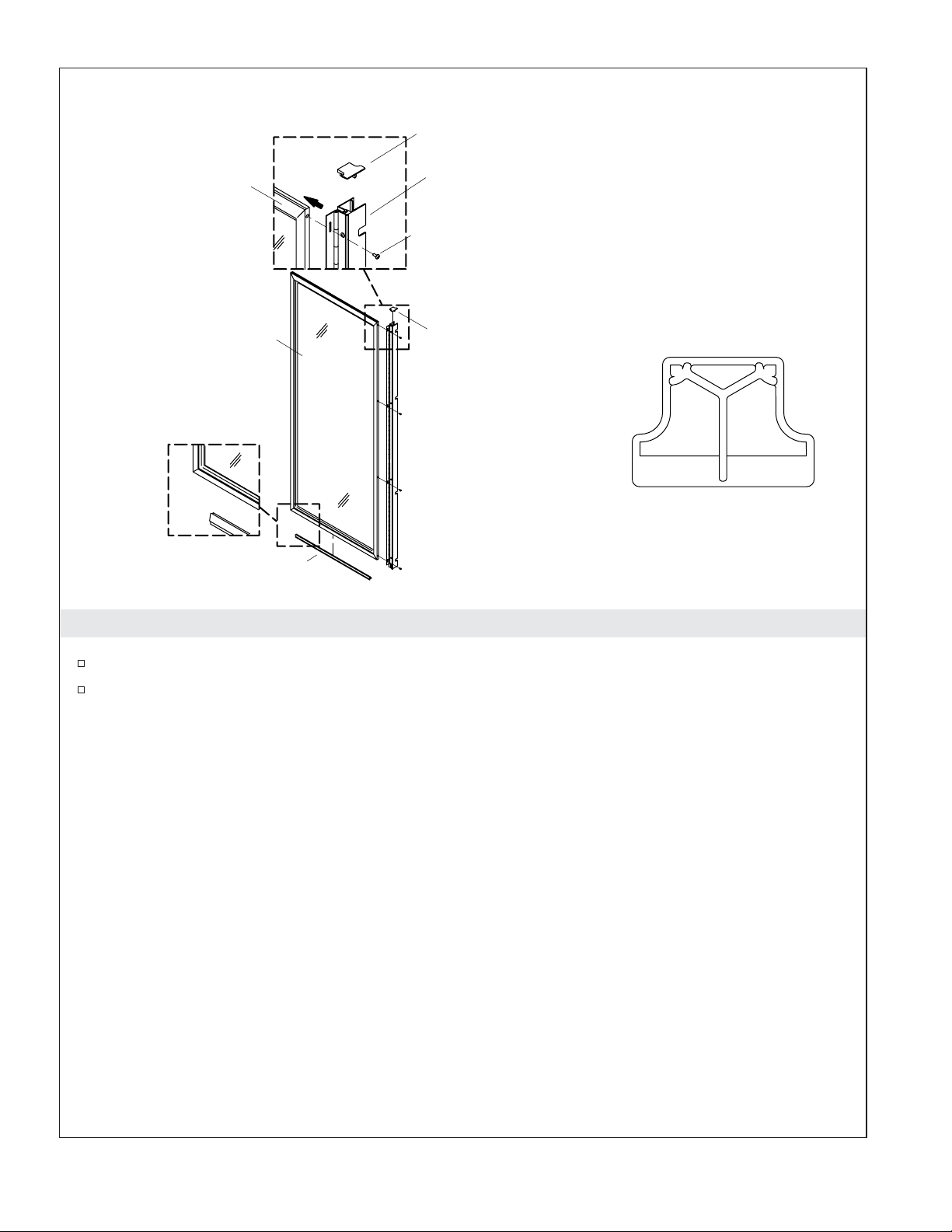

6. Install the Hinge to the Door Panel
Secure the hinge to the door panel using four of the provided panhead screws.
Install the hinge jamb cap on the top of the hinge jamb where it aligns with edge of door.
NOTE: Leave a small gap on the handle side of the door for clearance from the strike jamb. The door will
not close properly without this gap.
Bottom Seal
Bottom View
Hinge Jamb Cap
Door Panel
Door Panel Hinge Assembly
Hinge Jamb Cap
#8-18 x 3/8" Panhead Screw
Hinge Jamb Cap
Assemble, making sure
top edges are flush.
Sterling 9 1034028-2-F

7. Install the Flat Seal
Slide the seal into the door panel seal holder with the fabric edge out.
Install the seal holder to the base of the door panel with the four screws provided.
Trim off any excess seal using a utility knife.
Pull out any fabric threads that jut out horizontally from the seal.
Fabric Seal
Seal Channel
Fabric Seal
Seal Channel #8-18 x 3/8"
Panhead Screw
Pull out horizontal
threads.
Note:
Cut off excess
fabric seal length.
1034028-2-F 10 Sterling

8. Install the Strike Side Wall Jamb and Magnet
Push the strike jamb into the appropriate wall jamb with the wide lip facing toward the inside of
the shower. Each slot in the strike jamb will slide over the screw body and fit between the clamp
and wall jamb.
Secure the strike jamb to the wall jamb by tightening the #8-18 x 1/2″panhead screws in the
adjustment clamps until snug.
Install a strike jamb cap on the top opening of the strike jamb.
IMPORTANT! The strike jamb magnet is the longer of the two supplied magnets.
Install the strike jamb magnet to the contact surface of the strike jamb. The grooved side of the
magnet should face in.
Strike Jamb Cap
Strike Jamb Wall Jamb
Adjustment
Clamp
Groove Side
of Magnet
Strike Jamb
Longest Magnet
Groove Side In
Magnet
Strike Jamb
Sterling 11 1034028-2-F

9. Install the Door Panel and Magnet
NOTE: You may need to loosen the clamp screws slightly to allow the wall jamb to fit behind them.
Slide the hinge jamb into the other wall jamb. Each slot in the hinge jamb will slide over the screw
body and fit between the clamp and wall jamb.
Tighten the four adjustment screws until snug.
IMPORTANT! The door panel magnet is the shorter of the two supplied magnets.
Install the provided magnet groove side out.
Use a pliers to crimp the bottom end of the door panel groove to secure the magnet.
Reverse for right hinge.
Hinge Jamb
Wall Jamb
Reverse Side Door Panel
Assembly
If necessary, loosen clamp
screws slightly to fit wall
jamb behind clamps.
Shortest Magnet
Groove Side Out
1034028-2-F 12 Sterling

10. Adjust and Secure the Door
Adjust the door by loosening the jamb screws and shifting the assembly (maximum adjustment is
3/4″(2 cm) on each side) as needed.
When each side of the door is uniformly aligned and the gap is evenly spaced between the wall
jambs, fully tighten the screws.
11. Install the Handle/Towel Bar
Slide the towel bar onto the towel bar brackets.
Position the towel bar seal on the bottom of the towel bar.
Secure the towel bar with the two provided screws.
Top View
Towel Bar
Assembly
Towel Bar Seal
Flathead Screw
#8-18 x 1-1/8"
Towel Bar
Towel Bar
Bracket
Sterling 13 1034028-2-F

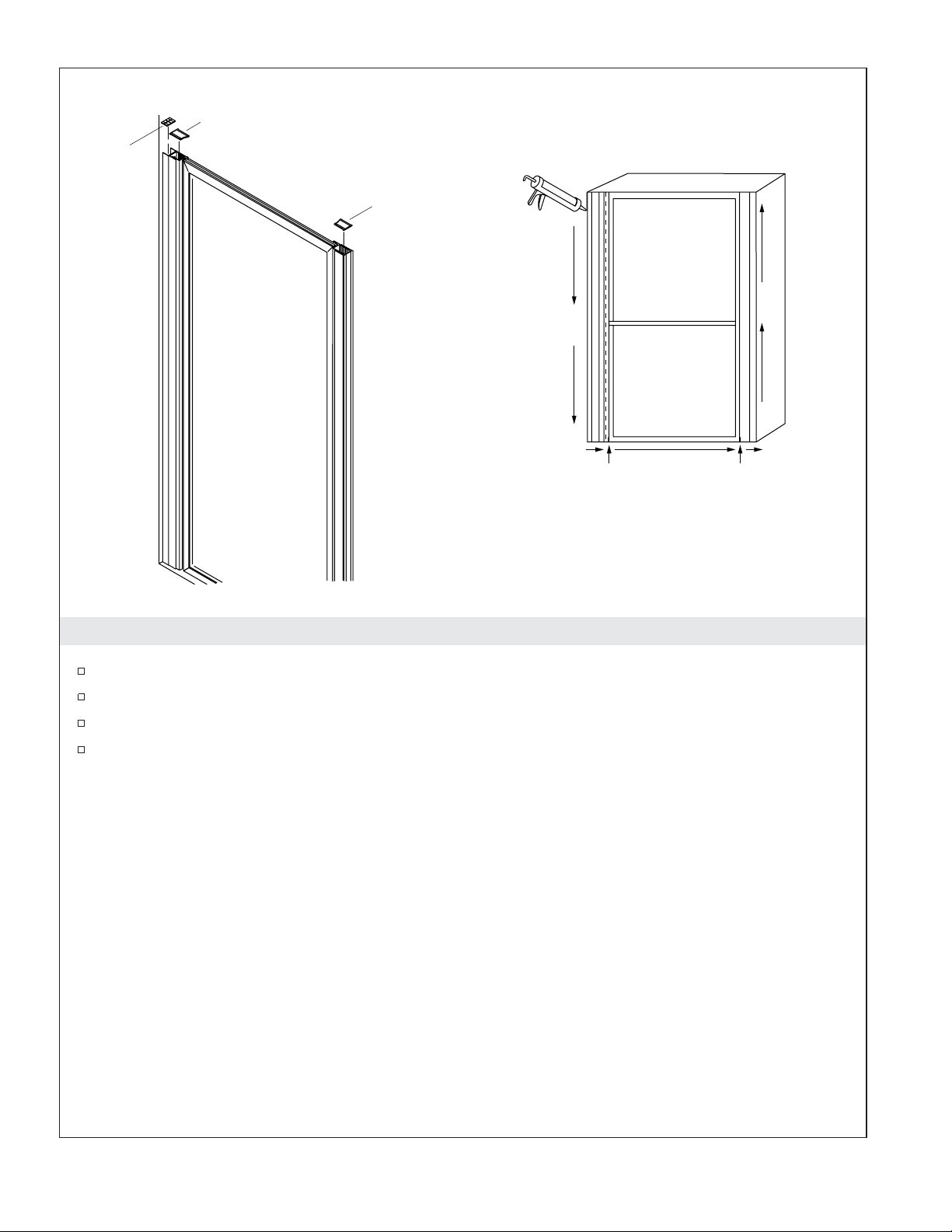

12. Caulk the Shower Door
Install the end caps to the tops of the wall jambs. Flat edges are toward the walls.
Apply silicone sealant to the outside of the shower where the wall jambs meet the wall.
Apply sealant to the outside of the shower where the bottom track meets the floor.
Apply sealant to the seam between the bottom track and the wall jamb.
Wall Jamb
Cap
Wall Jamb Cap
Wall Jamb
Cap
Apply caulk outside
of shower only.
Caution:
Do not use shower for
12 hours to allow caulk to dry.
1034028-2-F 14 Sterling

Guide d’installation
Porte de douche à charnière
Outils et matériels
Merci d’avoir choisi Sterling
Nous apprécions votre engagement envers la qualité Sterling. Veuillez prendre quelques minutes pour lire ce
manuel avant de commencer l’installation. N’hésitez pas à nous contacter en cas de problème d’installation
ou de fonctionnement. Nos numéros de téléphone sont listés dans ce manuel. Merci encore d’avoir choisi
Sterling.
Avant de commencer
AVERTISSEMENT : Risque de blessures corporelles. Ne pas découper le verre trempé. Si le verre
est découpé, il se fragmente et pourrait causer des blessures.
Votre nouvelle porte Sterling peut être installée avec l’ouverture vers la droite ou la gauche. Pour de
meilleurs résultats, installer la porte avec le côté pivot à l’écart de la pomme de douche.
Avant de commencer l’installation, préparer et identifier toutes les pièces. Les inspecter pour
s’assurer de l’absence de tout dommage.
Suivre attentivement les instructions relatives à l’application du matériau d’étanchéité sur la porte.
L’application d’un matériau d’étanchéité ailleurs qu’aux endroits indiqués pourrait causer des fuites.
Deux personnes sont nécessaires pour l’installation.
Sterling se réserve le droit d’apporter des modifications à ses produits et ce, sans préavis, comme
indiqué dans le catalogue des prix.
Déterminer la configuration de la porte
IMPORTANT ! Installer le côté pivot de la porte à l’opposé de la pomme de douche.
Déterminer si la porte pivotera vers la droite ou vers la gauche.
S’assurer que le mouvement de la porte n’est aucunement gêné dans la configuration choisie.
Lunettes de protection
Niveau à bulle
Pistolet à mastic
Lime
Couteau Boîte à onglets
Plus:
Toile de protection
Crayon à
papier et feutre
Mètre
ruban
Ruban-
cache
Mastic à
la silicone
Poinçon Perceuse
et mèches
assorties
Marteau de
charpentier
Scie à onglets ou à métaux avec
une lame de 32 dents par pouce
Tournevis
assortis
Sterling Français-1 1034028-2-F

Identification des pièces
Montant intercalaire
Montant du mur
Montant charnière
Charnière
Ensemble de panneau de porte
Montant de fermeture
Montant du mur, côté fermeture
Montant du mur
Porte-serviettes
Joint inférieur
Rail inférieur
1034028-2-F Français-2 Sterling

1. Mesurer et couper le rail inférieur
IMPORTANT ! Risque d’endommagement du produit. Si la baignoire à des coins arrondis, veiller à
mesurer d’un mur à l’autre au-dessus des coins, sinon, le rail inférieur risquerait d’être trop court.
Mesurer soigneusement la largeur (distance D) de l’ouverture finie.
Consulter le diagramme ci-dessous pour déterminer si l’installation nécessite un montant
intercalaire.
Nº de modèle Dimension D Montant intercalaire nécessaire?
65**-30 27-1/2″(69,9 cm) - 29-1/2″(74,9 cm) Inutile
65**-30 29-1/2″(74,9 cm) - 30-1/2″(76,2 cm) Nécessaire
65**-33 32-1/2″(76,2 cm) - 33-1/2″(82,6 cm) Inutile
65**-33 32-1/2″(82,6 cm) - 33-1/2″(85,1 cm) Nécessaire
65**-36 33″(83,8 cm) - 35″(88,9 cm) Inutile
65**-36 35″(88,9 cm) - 36″(91,4 cm) Nécessaire
65**-39 36-1/2″(92,7 cm) - 38-1/2″(97,8 cm) Inutile
65**-39 38-1/2″(97,8 cm) - 39-1/2″(100,3 cm) Nécessaire
REMARQUE : Si la dimension ″D″entre dans la plage de dimensions pouvant inclure ou non le montant
intercalaire, utiliser ce dernier pour l’installation.
Si l’installation ne nécessite pas de montant intercalaire, soustraire 2-3/4″(7 cm) à la dimension ″D″
et couper le rail inférieur à cette dimension. Pour obtenir de meilleurs résultats, utiliser une scie à
métaux à 32 dents par pouce et une boîte à onglets.
Si l’installation nécessite un montant intercalaire, soustraire 3-3/4″(9,5 cm) à la dimension ″D″et
couper le rail inférieur à cette dimension. Pour obtenir de meilleurs résultats, utiliser une scie à
métaux à 32 dents par pouce et une boîte à onglets.
Avertissement :
Mesurer
ici.
Mesurer
ici. Mesurer la distance
"D" au-dessus des
courbes des coins.
Base
en angle Base
arrondie
D
Mesurer avec
précaution. Si vos murs sont arrondis ou en angle,
mesurer au-dessus de la courbe ou de l'angle. Sinon,
la coupe du rail inférieur risquerait d'être inadéquate et
pourrait annuler la garantie.
Rail inférieur
Rebord de douche
Rebord avant Intérieur de
la douche
Sterling Français-3 1034028-2-F

Mesurer et couper le rail inférieur (cont.)
Limer les bords rugueux coupés du rail inférieur en évitant d’endommager les surfaces finies.
REMARQUE : Si les angles sont arrondis au niveau des murs latéraux et du seuil, courber les rebords du
montant en conséquence.
Placer le rail inférieur sur le rebord de la douche. Il doit être placé sur la partie la plus plate du
rebord.
Centrer le rail inférieur afin que les espaces entre le rail et le mur soient identiques des deux côtés.
S’assurer que le rail inférieur est placé à la même distance du rebord avant de la douche sur toute
sa longueur.
1034028-2-F Français-4 Sterling

2. Installer les pinces de réglage
Insérer quatre pinces de réglage dans chaque montant du mur, tel qu’illustré (huit au total).
Visser partiellement la vis à tête ronde fournie dans les trous préalablement percés des montants du
mur et dans chaque pince de réglage avec un tournevis cruciforme. Ne pas serrer les vis pour
l’instant.
Remarque :
Ne pas serrer
les vis à fond.
Vis #8-18 x 3/4"
Pince de réglage
Montant du mur
Montant
du mur
Vue de dessus
Montant
du mur
Sterling Français-5 1034028-2-F

3. Installer les montants du mur et un montant intercalaire optionnel
Marquer au crayon l’emplacement du montant sur le mur de la douche. Mesurer de façon égale sur
chaque côté.
Placer le montant contre le mur et s’assurer qu’il soit d’aplomb. Les pinces de réglage sont plus
proches de l’intérieur de la douche.
Marquer au crayon chacun des quatre trous prépercés dans le montant du mur et retirer celui-ci.
Perforer légèrement les quatre emplacements de trous sur chaque mur.
Lors de l’installation sur des carreaux de céramique, utiliser un poinçon pour ébrécher la surface
glacée. Taper légèrement sur le poinçon avec un marteau pour éviter de craquer le carreau.
Percer chaque trou avec une mèche de 5/16″(utiliser une mèche à maçonnerie pour carreaux de
céramique).
Presser et maintenir les ailes de chaque ancrage mural (fournis) ensemble et les insérer dans les
trous de montage préalablement percés.
Répéter la procédure pour tous les ancrages muraux.
Si l’installation nécessite un montant intercalaire, placer celui-ci sur les trous.
Fixer un montant du mur (sur le montant intercalaire si nécessaire) à l’aide des vis à tête ronde
fournies.
Répéter l’opération pour l’autre montant du mur en omettant les procédures de fixation du montant
intercalaire.
Retirer le rail inférieur et bien nettoyer vigoureusement le rebord de la douche.
Avec montant intercalaire
Sans montant intercalaire
Montant du mur
Percer des trous.
Ancrage
Vue de dessus
Montant du mur
Vis à tête ronde
#8-18 x 2"
Montant intercalaire
Montant intercalaire
Montant
du mur
Presser et maintenir
les pieds ensemble.
1034028-2-F Français-6 Sterling
