Kohler K-705790 Assembly instructions

Homeowners Guide
Corner Entry Shower Door
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-705790, K-705791
1113614-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the true passion for design,
craftsmanship, artistry, and innovation Kohler Company stands for. We are confident its dependability and
beauty will surpass your highest expectations, satisfying you for years to come.
All information in this guide is based upon the latest product information available at the time of
publication. At Kohler Company, we strive to fulfill our mission of improving the level of gracious living for
each person who is touched by our products and services. We reserve the right to make changes in product
characteristics, packaging, or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to the care and cleaning instructions.
Product Identification
Model # K-_______________________
Please write the exact identification number, copied from the label on the box. This information will
assist our customer service representatives should you need their assistance in the future.
Save this manual for future reference.
Care and Cleaning
For best results, keep the following in mind when caring for your KOHLER product:
•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and
dry any overspray that lands on nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring
pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and wipe the product dry after each use.
For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &
Cleaning information, call 1-800-456-4537.
Warranty
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year
from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection
discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not
responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty.
To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home
Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI
53044, USA, or by calling 1-800-4KOHLER (1-800-456-4537) from within the USA and Canada, and
001-877-680-1310 from within Mexico.
IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE DURATION OF THIS
WARRANTY. KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how
long an implied warranty lasts, or the exclusion or limitation of special, incidental or consequential damages,
so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights. You
may also have other rights which vary from state/province to state/province.
This is Kohler Co.’s exclusive written warranty.
1113614-5-A 2 Kohler Co.

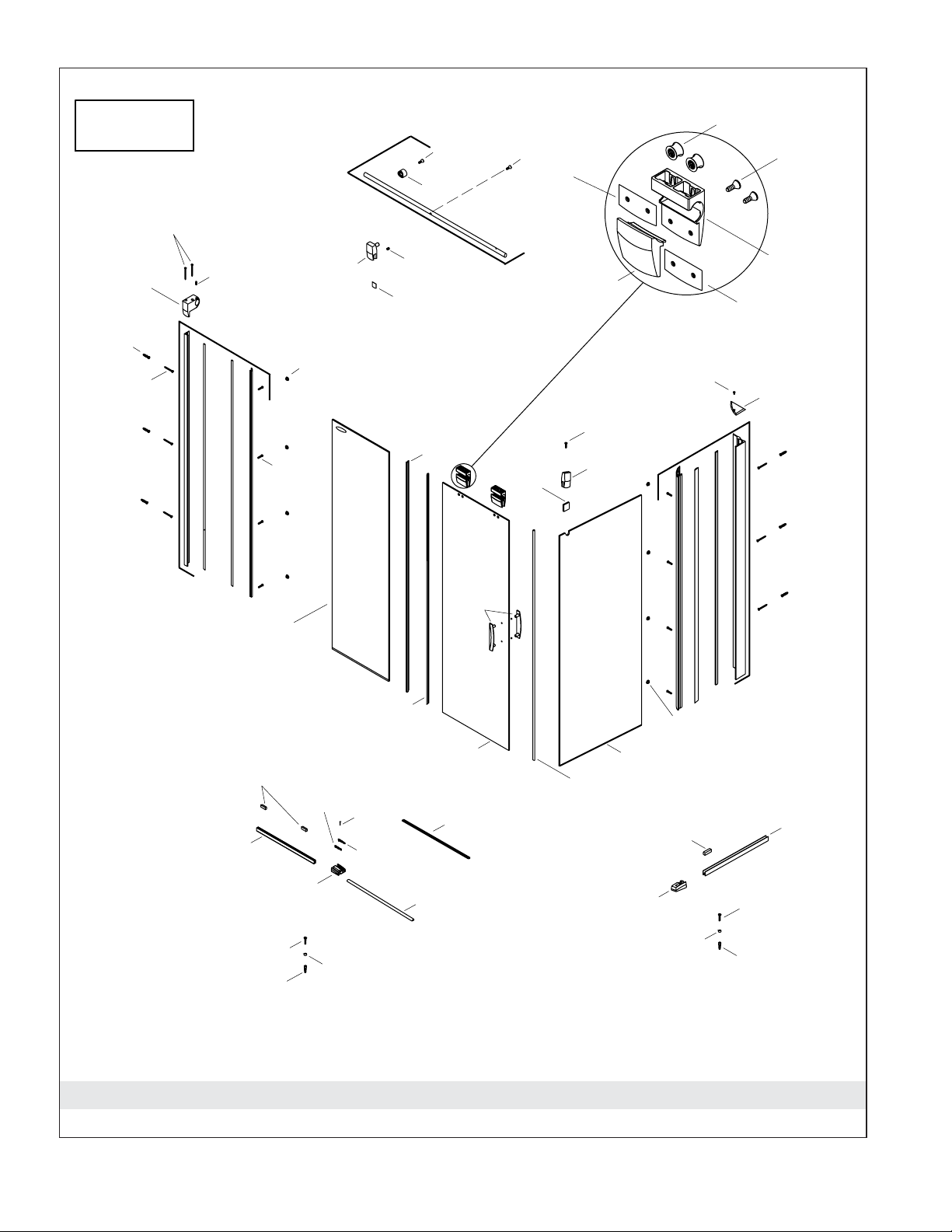

Service Parts
Screw
#8 Wall Plug
305614
Wall Channel
Screw
#6 Wall Plug
305614
Wall Channel
205398 (LH)
205399 (RH)
Top Cap
206032 (LH)
206033 (RH)
End Socket
Screw
Screw
Screw
1077976
Cover
Not Available as a Service Part
Stop
Screw
206036
Mid Clamp 206754
Screw
206034
Support
Clamp
Screw
Screw
206079
Clamp Gasket
306653 (LH)
306652 (RH)
Top Lintel
205969
Pulley
Screw
206031
Back Plate
206348
Slider
Gasket
206010
Front Plate
206348
Slider Gasket
206211
Clamp
Gasket
306369 (LH)
306370 (RH)
Inline Seal
Door Seal
307086
Handle
306368
Closing Seal
Block
306381
Bottom Track
Screw
Washer
Screw 306383
Splash Guard
306296
Threshold
1077975
Bottom Track
Block
#6 Wall Plug
Screw
Washer
Guide
Guide
206050 (LH)
206061 (RH)
Guide
206048 (LH)
206049 (RH)
Guide
Not Available as a Service Part Not Available as a Service Part
306434 1077976
Cover
**Finish/color code must be specified when ordering.
307084 (LH)
307085 (RH)

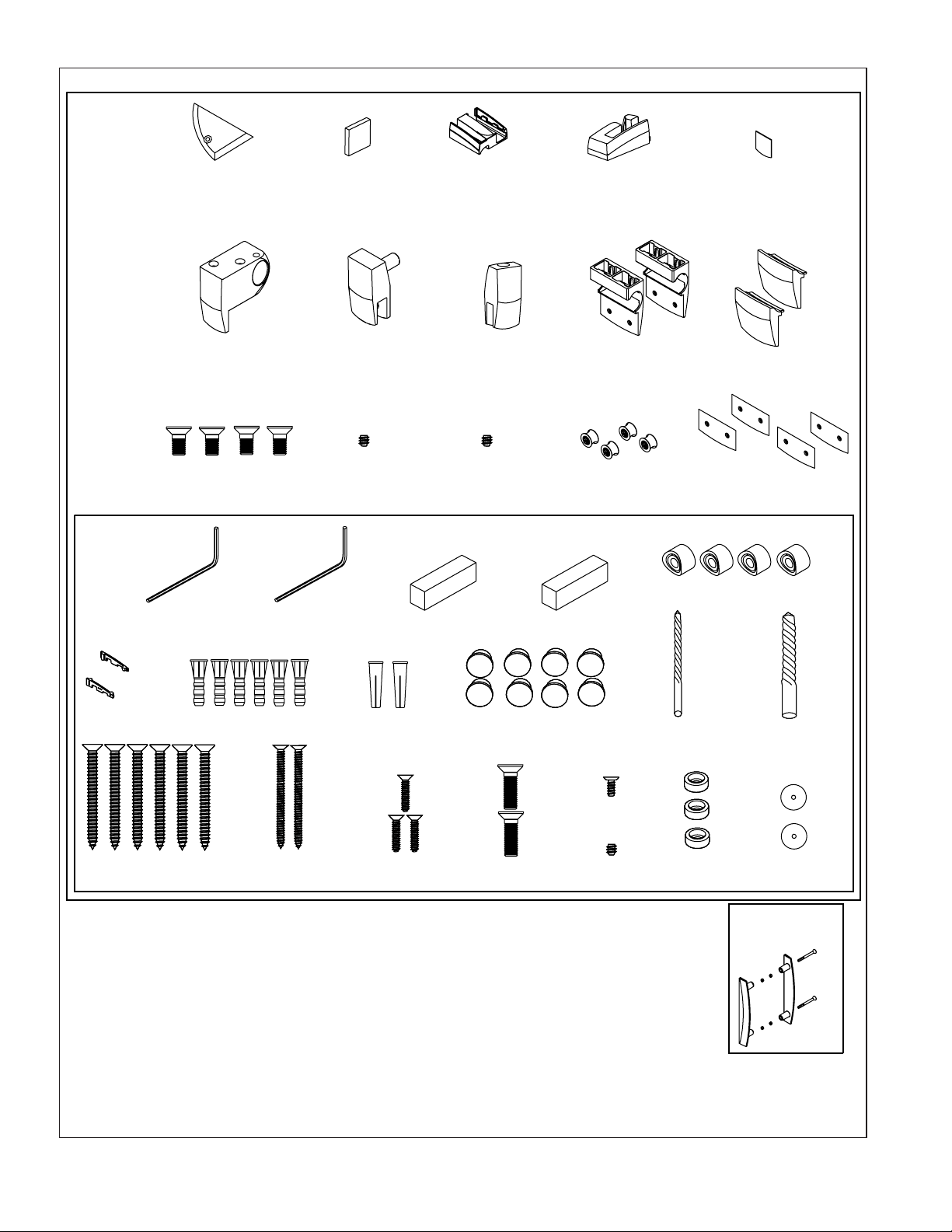

Parts Pack
Kohler Co. 3 1113614-5-A

#8 Wall Plug
Screw #8 x 2"
307084 (LH)
307085 (RH)
Parts Pack
307086
Door Handle Kit
Screw #6 x 5/8"
Screw #6 x 2"
#6 Wall Plug
Screw M6 x 20 Washer
Cover
RH End Socket
LH End Socket Mid Clamp Support Clamp
Guides
RH Bottom Guide
LH Bottom Guide
RH Door Closing Guide
LH Door Closing Guide
306481
Small Items
RH Top Cap
LH Top Cap
Clamp Gasket
Slider GasketPulley
Front Pate
Back Plate
Screw M5 x 30
Screw #6 x 5/16"
Clamp Gasket
Screw M10 x 5Screw M6 x 6Screw M6 x 12
Support Spacer
3 mm Allen Key
6mm Masonry Bit
3mm Drill Bit
4 mm Allen Key Support Strip
Track Stop
**Finish/color code must be specified when ordering.
Handle Gasket
1113614-5-A 4 Kohler Co.

Guide du propriétaire
Porte d’entrée de douche en angle
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la véritable passion
du design, d’artisanat, d’art et d’innovation représentant la compagnie Kohler. Nous sommes confiants que
sa fiabilité et beauté surpasseront vos exigences les plus élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information la plus récente du produit disponible
au moment de la publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous nous réservons le
droit d’apporter des modifications aux caractéristiques, aux emballages et à la disponibilité des produits à
tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. Prêter une attention toute
particulière aux instructions d’entretien et de nettoyage.
Identification du produit
Nº de modèleK-_______________________
Veuillez noter le numéro exact d’identification, copié de l’étiquette sur l’emballage. Cette
information assistera les représentants du service clientèle en cas de besoin d’assistance future.
Conserver ce manuel pour référence future.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de votre produit
KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins évidente avant de l’appliquer sur
la totalité de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du
nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau abrasif tel que
brosse ou éponges à récurer pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et d’essuyer le produit après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer, visiter www.kohler.com/clean. Pour
commander des informations d’entretien et de nettoyage, composer le 1-800-456-4537.
Garantie
GARANTIE LIMITÉE D’UN AN
Les produits de plomberie KOHLER sont garantis contre tout défaut matériel et de fabrication pour un an, à
partir de la date de l’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement ou du réglage approprié et ceci après
toute inspection faite par Kohler Co. de tous défauts dus à une utilisation normale et ceci pendant un (1) an
à partir de la date d’installation. Kohler Co. n’est pas responsable des coûts de démontage ou d’installation.
L’utilisation de nettoyants à l’intérieur du réservoir annulera la garantie.
Pour obtenir un service-garantie, contacter Kohler Co. par l’intermédiaire de votre vendeur, plombier, centre
de rénovation, revendeur par internet ou par écrit à Kohler Co. à l’attention de: Customer Care Center
(Service d’assistance à la clientèle), 444 Highland Drive, Kohler, WI 53044, USA, ou composer le
Kohler Co. Français-1 1113614-5-A

Garantie (cont.)
1-800-4KOHLER (1-800-456-4537) à partir des États-Unis et du Canada, et le 001-877-680-1310 à partir du
Mexique.
LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE ET
D’APTITUDE À UN EMPLOI PARTICULIER, SE LIMITE EXPRESSÉMENT À LA DURÉE DE LA
PRÉSENTE GARANTIE. KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT TOUTE
RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS, IMPRÉVUS OU DE CIRCONSTANCE.
Certains états/provinces ne permettent pas la limitation sur la durée de la garantie implicite, ou l’exclusion
ou la limitation de dommages spéciaux, accessoires ou indirects, et, par conséquent, ces limitations et
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie vous donne des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient d’un état/province à l’autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
1113614-5-A Français-2 Kohler Co.

Pièces de rechange
Vis
Prise
murale n˚ 8
305614
Canal du mur
Vis
Prise murale n˚ 6
305614
Canal du mur
205398 (G)
205399 (D)
Couvercle
supérieur
206032 (G)
206033 (D)
Douille
d'extrémité
Vis
Vis
Vis
1077976
Couvercle
Pas disponible comme
pièce de rechange
Arrêt
Vis
206036
Bride du milieu 206754
Vis
206034
Bride de
support
Vis
Vis
206079
Joint d'étanchéité
de pince
306653 (G)
306652 (D)
Linteau supérieur
205969
Poulie
Vis
206031
Plaque de fond
206348
Joint
d'étanchéité
de coulisseau
206010
Plaque avant
206348
Joint d'étanchéité
de coulisseau
206211
Joint
d'étanchéité
de pince
306369 (G)
306370 (D)
Joint en
ligne
Joint de porte
307086
Poignée
306368
Joint de fermeture
Bloc
306381
Rail inférieur
Vis
Rondelle
Vis 306383
Pare-éclaboussures
306296
Seuil
1077975
Rail inférieur
Bloc
Prise murale n˚ 6
Vis
Rondelle
Guide
Guide
206050 (G)
206061 (D)
Guide
206048 (G)
206049 (D)
Guide
Pas disponible comme pièce de rechange Pas disponible comme pièce de rechange
306434 1077976
Couvercle
**Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande.
307084 (G)
307085 (D)
Ensemble de pièces
Kohler Co. Français-3 1113614-5-A

Prise murale n˚ 8
Screw n˚ 8 x 2”
307084 (G)
307085 (D)
Ensemble de pièces
307086
Trousse de
poignée de porte
Vis n˚ 6 x 5/8”
Vis n˚ 6 x 2”
Prise murale n˚ 6
Vis M6 x 20 Rondelle
Couvercle
Douille d'extrémité D
Douille d'extrémité G Bride du milieu Bride de support
Guides
Guide de bas D
Guide de bas G Guide de fermeture de porte D
Guide de fermeture de porte G
306481
Petits articles
Capuchon supérieur D
Capuchon supérieur G
Joint d'étanchéité
de pince
Joint d'étanchéité de coulisseauPoulie
Plaque avant
Plaque de fond
Vis M5 x 30
Vis n˚ 6 x 5/16”
Joint d'étanchéité
de pince
Vis M10 x 5Vis M6 x 6Vis M6 x 12
Espaceur de support
Clé Allen 3 mm
Mèche à
maçonnerie 6 mm
Trépan 3 mm
Clé Allen 4 mm Plaque-appui
Butée de rail
**Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande.
Joint poignée
1113614-5-A Français-4 Kohler Co.

Guía del usuario
Puerta de ducha de entrada en esquina
Gracias por elegir los productos Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler Company refleja la verdadera pasión por el
diseño, la mano de obra, la artesanía y la innovación que forman parte de Kohler Company. Estamos seguros
que su confiabilidad y belleza excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente disponible al
momento de publicación. En Kohler Company, nos esforzamos por alcanzar nuestra misión de mejorar el
nivel del buen vivir de quienes disfrutan de nuestros productos y servicios. Nos reservamos el derecho de
efectuar cambios en las características, embalaje o disponibilidad del producto en cualquier momento, sin
previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a las instrucciones de cuidado y
limpieza.
Identificación del producto
Modelo #K-_______________________
Escriba el número de identificación exacto, copiado de la etiqueta de la caja. Esta información
ayudará a nuestros representantes de servicio al cliente, en caso de que usted necesitara ayuda en el
futuro.
Guarde este manual para referencia futura.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda la superficie.
•Limpie con un trapo las superficies y enjuague completa e inmediatamente con agua después de
aplicar el limpiador. Enjuague y seque las superficies cercanas que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice materiales abrasivos como cepillos o
estropajos de tallar para limpiar las superficies.
•La técnica ideal de limpieza es enjuagar completamente y secar el producto con un trapo después
de cada uso.
Para obtener información detallada de limpieza y los limpiadores a considerar, visite www.kohler.com/clean.
Para solicitar información sobre el cuidado y la limpieza, llame al 1-800-456-4537.
Garantía
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están libres de defectos de material y mano de obra
por un año a partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los casos en que la
inspección realizada por Kohler Co. determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler Co. no se hace responsable de los
gastos de desinstalación o instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque
anulará la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su distribuidor, contratista de
plomería o distribuidor a través de Internet, o escriba directamente a: Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, U.S.A. o llame al 1-800-4KOHLER (1-800-456-4537) desde los
Kohler Co. Español-1 1113614-5-A

Garantía (cont.)
Estados Unidos y Canadá, o al 001-877-680-1310 desde México.
TODA GARANTÍA IMPLÍCITA EN RELACIÓN A PRODUCTOS DE USO COMERCIAL, INCLUYENDO
LA COMERCIALIZACIÓN E IDONEIDAD DEL PRODUCTO PARA UN USO DETERMINADO, SE
LIMITA EXPRESAMENTE A LA DURACIÓN DE LA PRESENTE GARANTÍA. KOHLER CO. Y/O EL
VENDEDOR NO SE HACEN RESPONSABLES POR CONCEPTO DE DAÑOS PARTICULARES,
INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten limitaciones en cuanto a la
duración de una garantía implícitaoalaexclusión o limitación de daños particulares, incidentales o
indirectos, por lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le otorga
ciertos derechos legales específicos. Además, usted puede tener otros derechos que varían de estado a estado
y provincia a provincia.
El presente documento constituye la garantía exclusiva por escrito de Kohler Co.
1113614-5-A Español-2 Kohler Co.

Piezas de repuesto
Tornillo
Taquete #8
305614
Canal mural
Tornillo
Taquete #6
305614
Canal mural
205398 (Izq)
205399 (Der)
Tapa superior
206032 (Izq)
206033 (Der)
Casquillo final
Tornillo
Tornillo
Tornillo
1077976
Tapa
No está disponible como
pieza de repuesto
Tope
Tornillo
206036
Grapa intermedia 206754
Tornillo
206034
Grapa de
soporte
Tornillo
Tornillo
206079
Empaque de grapa
306653 (Izq)
306652 (Der)
Dintel superior
205969
Polea
Tornillo
206031
Placa posterior
206348
Empaque
de
deslizamiento
206010
Placa fontal
206348
Empaque de
deslizamiento
206211
Empaque
de
grapa
306369 (Izq)
306370 (Der)
Sello
en línea
Sello de puerta
307086
Manija
306368
Sello de cierre
Bloque
306381
Carril inferior
Tornillo
Arandela
Tornillo 306383
Protector contra salpicaduras
306296
Umbral
1077975
Carril inferior
Bloque
Taquete #6
Tornillo
Arandela
Guía
Guía
206050 (Izq)
206061 (Der)
Guía
206048 (Izq)
206049 (Der)
Guía
No está disponible como pieza de repuesto No está disponible como pieza de repuesto
306434 1077976
Tapa
**Se debe especificar el código del acabado/color con el pedido.
307084 (Izq)
307085 (Der)
Paquete de piezas
Kohler Co. Español-3 1113614-5-A

Taquete #8
Tornillo del #8 x 2"
307084 (Izq)
307085 (Der)
Paquete de piezas
307086
Kit de manija de
la puerta
Tornillo del #6 x 5/8”
Tornillo del #6 x 2"
Taquete #6
Tornillo M6 x 20 Arandela
Tapa
Casquillo final der
Casquillo final izq Grapa intermedia Grapa de soporte
Guías
Guía inferior der
Guía inferior izq
Guía de cierre de puerta der
Guía de cierre de puerta izq
306481
Artículos pequeños
Tapa superior der
Tapa superior izq
Empaque de grapa
Empaque de deslizamientoPolea
Paca frontal
Placa posterior
Tornillo M5 x 30
Tornillo del #6 x 5/16”
Empaque de grapa
Tornillo M10 x 5Tornillo M6 x 6Tornillo M6 x 12
Espaciador de soporte
Llave Allen de 3 mm
Broca para
mampostería
de 6 mm
Broca de 3 mm
Llave Allen de 4 mm Tira de soporte
Tope de carril
**Se debe especificar el código del acabado/color con el pedido.
Empaque de
la manija
1113614-5-A Español-4 Kohler Co.

1113614-5-A

1113614-5-A

1113614-5-A

USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2009 Kohler Co.
1113614-5-A
