Installation Guide
Wet Surface Lavatory and Optional Porcelain Hand Basin
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2313, K-2334
1012579-2-C

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Before You Begin
CAUTION: Risk of product damage. Do not use plumbers putty with your marble lavatory. Plumbers
putty can cause permanent discoloration of marble surfaces.
All components (lavatory, furniture, brackets) must be level for the lavatory to function properly.
Refer to the Homeowners Guide to determine all necessary components for your installation.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for damage. Return the lavatory to its
protective carton until you are ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
If the bracket for the natural lavastone countertop is installed, no additional brackets are required
for this installation.
Model K-3081 wall-mount vanity is designed for placement under the lavatory.
This lavatory is designed for use with Purist mirrored cabinets with integrated laminar flow faucet.
A wall-mount faucet (minimum spout length 12″(30.5 cm)) can also be used with this lavatory.
Before installing the finished wall make sure that the proper brackets are installed for your furniture
choices in this product line (consult the Homeowners Guide for proper configuration). Plumbing
and electrical (if applicable) rough-ins should also be complete.
If installing multiple components (cabinet, countertop, lavatory, etc.) read all product installation
instructions before beginning. Some components should be installed before others. Refer to
Homeowners Guide for sample configurations.
Pencil Measuring Tape Safety Glasses
Drill
Sealant
Plus:
• Screws
• Washers
Level
Phillips
Screwdriver
1012579-2-C 2 Kohler Co.

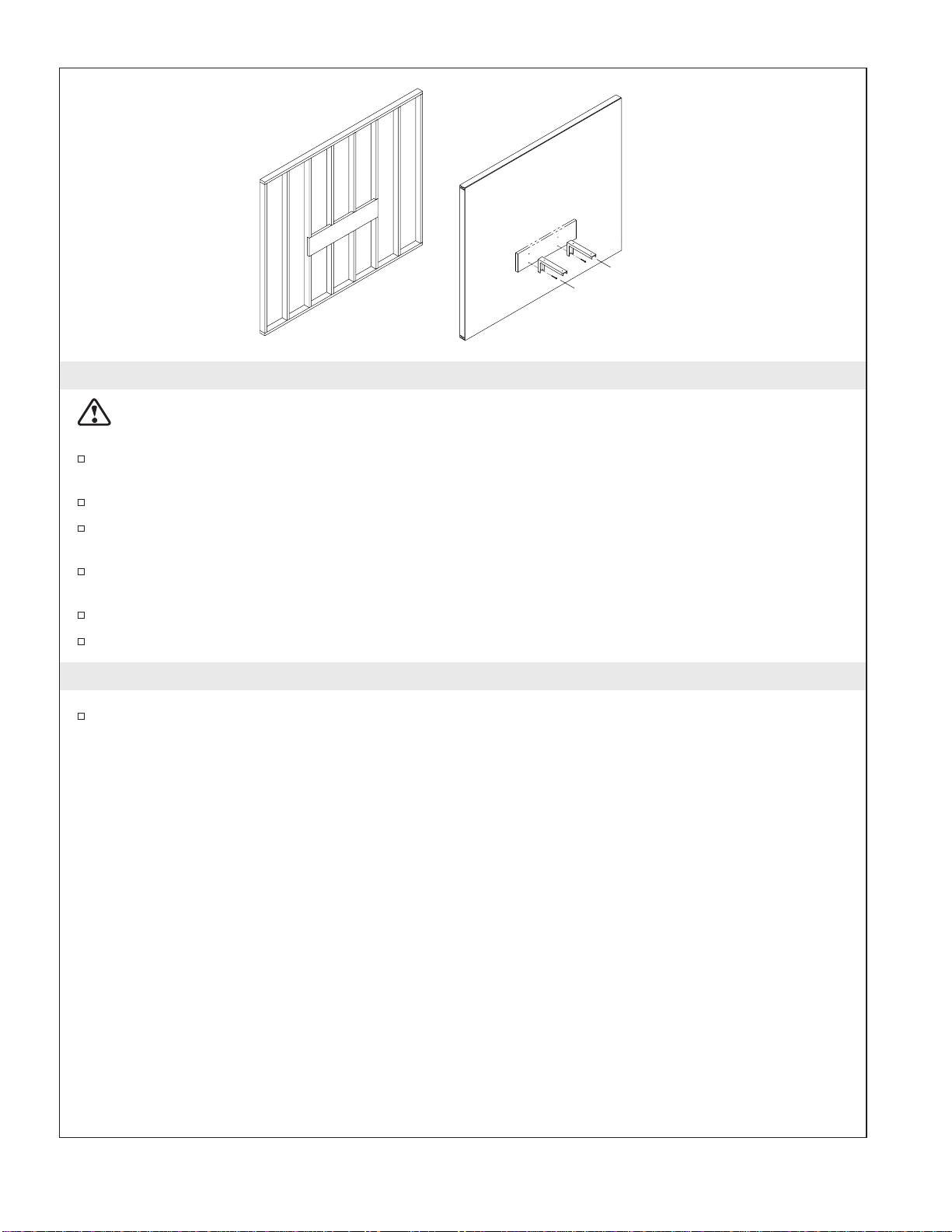

1. Wall Preparation
CAUTION: Risk of personal injury and product damage. Extend the brace beyond the lavatory to the
nearest stud. This will ensure proper support for the lavatory.
If installing multiple components or brackets in this product line, consult the Homeowners Guide
for proper brace configuration.
Install a 2x12 brace if brackets are being installed (see bracket installation guide).
If installing mirrored cabinets K-3091/92/93, rough-in the plumbing according to the packed
instructions.
If installing mirrored cabinets K-3082/83/89/90, rough-in the plumbing and electrical according to
the packed instructions.
Rough-in the supplies, drain and trap.
Complete the finished wall.

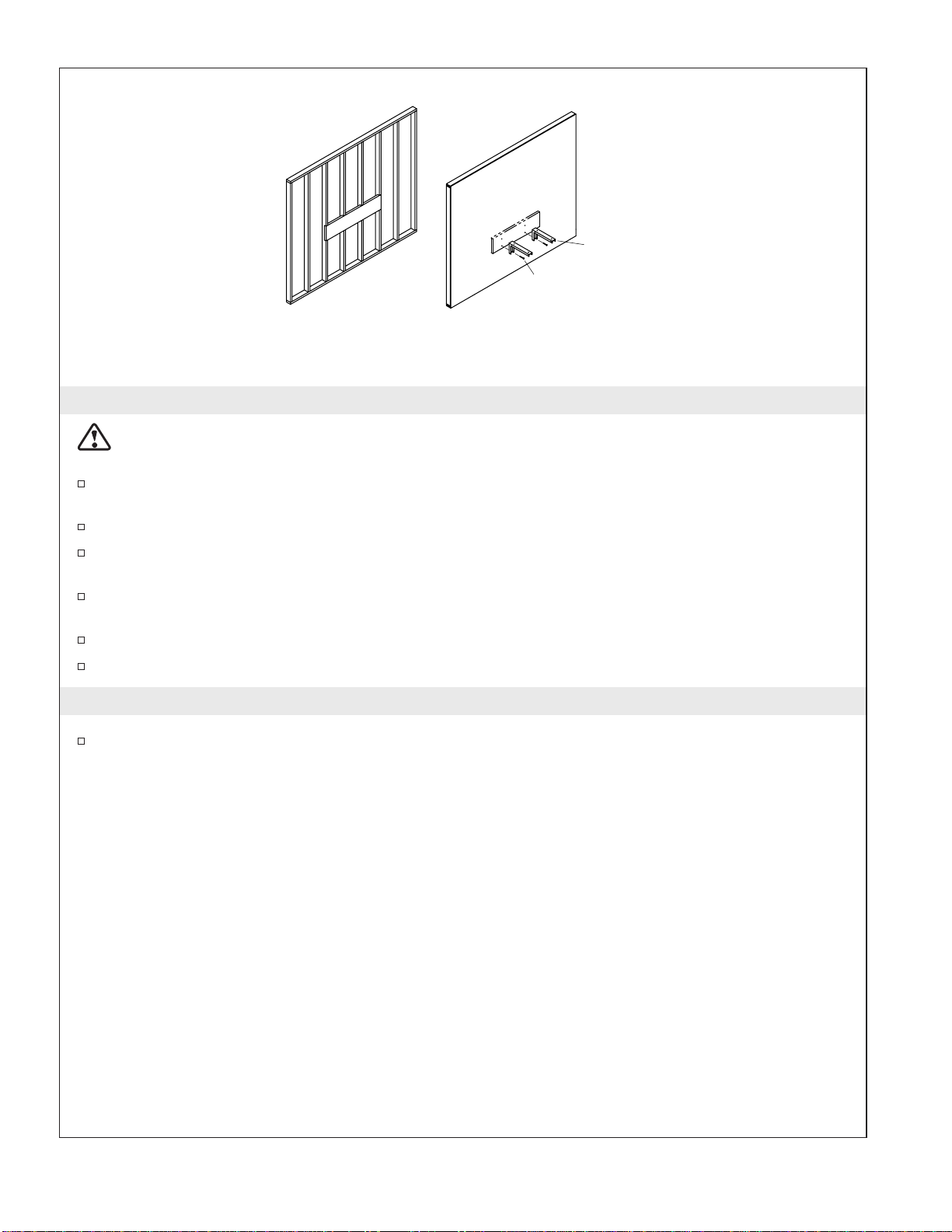

2. Install the Lavatory with the Brackets Only
Attach the brackets to the wall per the installation instructions packed with the lavatory bracket
kit.
Bracket
Lag Screw
Kohler Co. 3 1012579-2-C

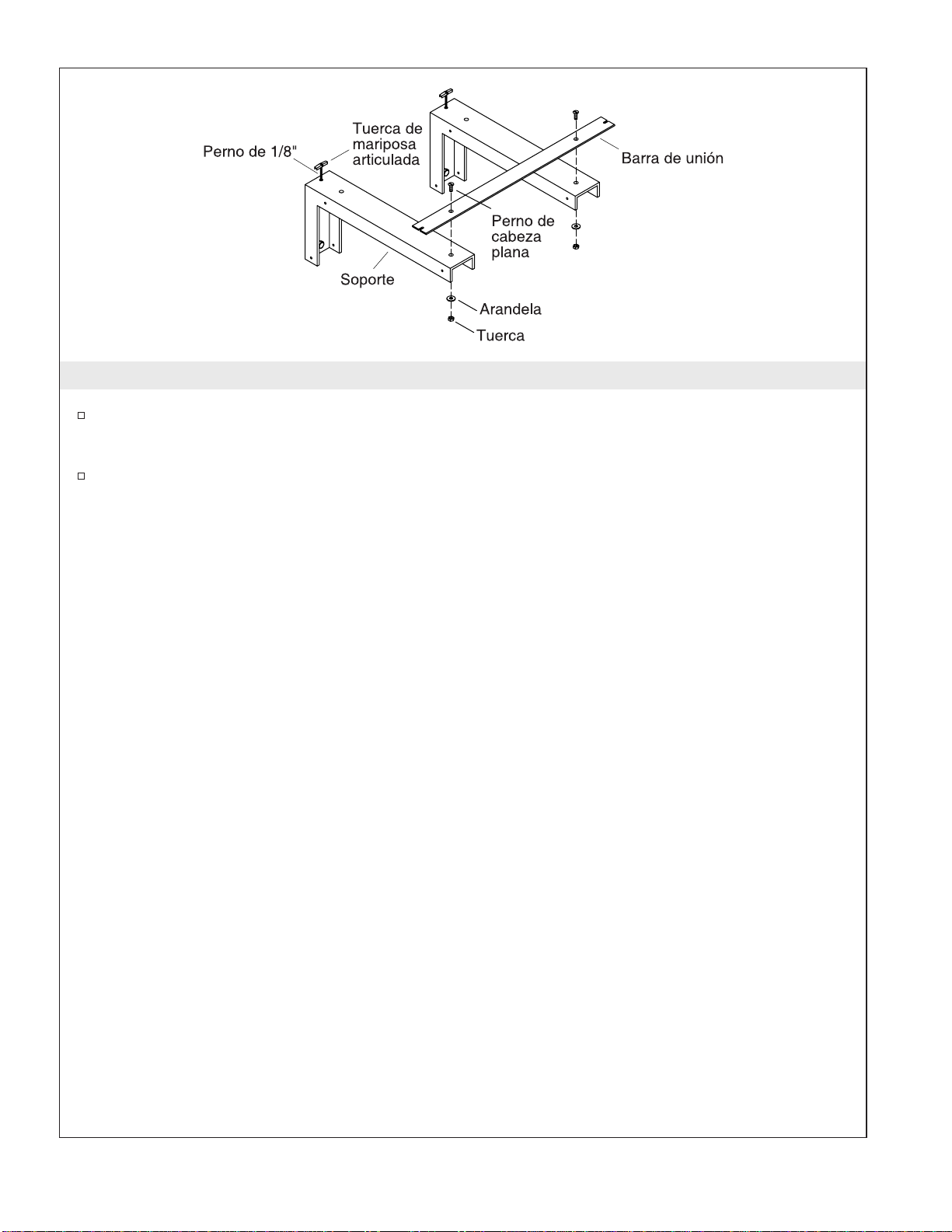

3. Attach the Tie Bar to the Brackets
Insert the 1/8″bolts through a washer. Then insert the 1/8″bolts through the bracket holes closest
to the wall. Spin the toggle wing nut onto the tip of each bolt.
Place the tie bar on the brackets, aligning inner holes of tie bar with holes in front of brackets. Bolt
tie bar down using the flush head bolt, washer and nut.
1/8" Bolt
Bracket
Tie Bar
Washer
Nut
Toggle
Wing Nut
Flush
Head Bolt
1012579-2-C 4 Kohler Co.

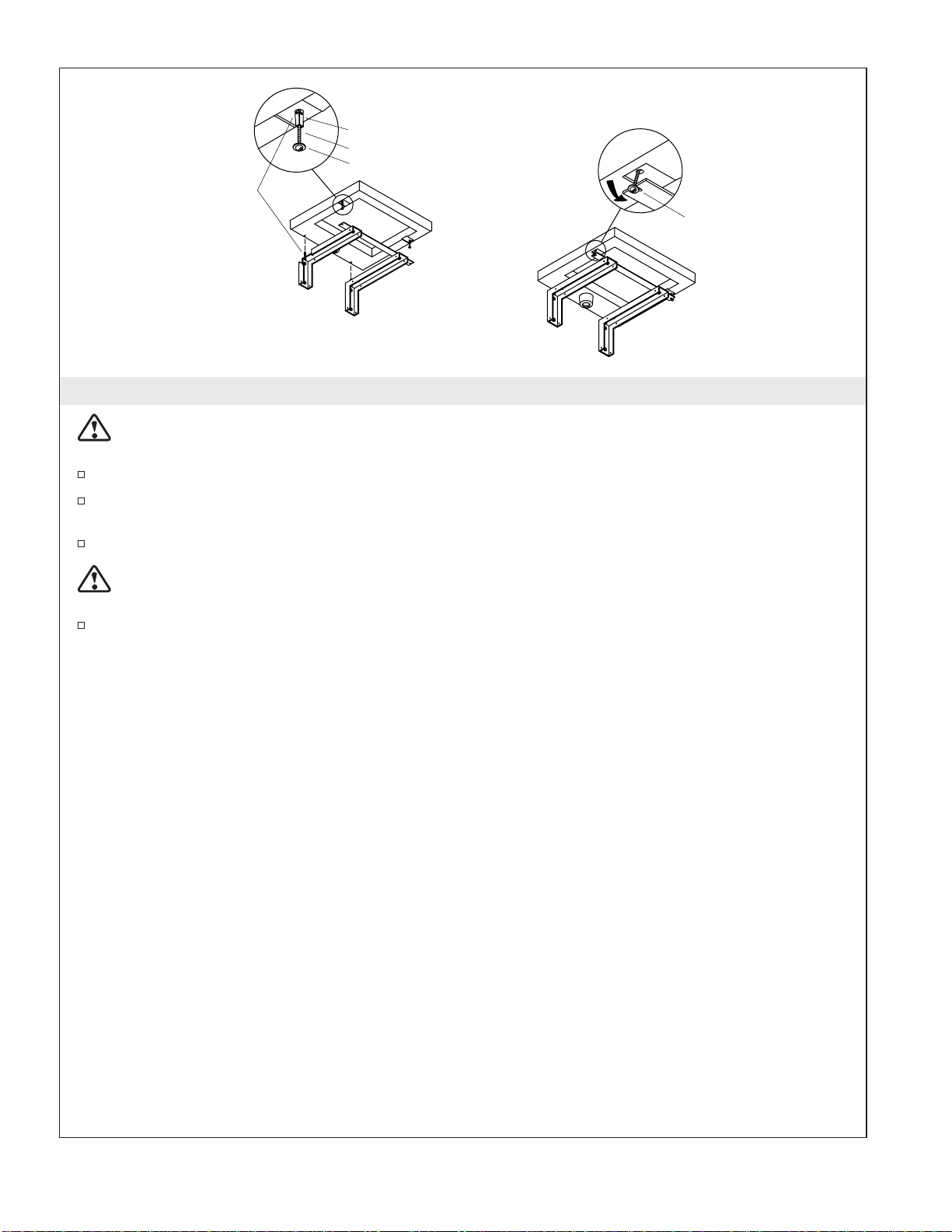

4. Install the Lavatory to the Brackets
CAUTION: Risk of personal injury and product damage. It is recommended that two people install
lavatory to brackets.
Install the assembled 1/8″bolts into the front holes of the lavatory bottom as shown.
Place the lavatory on the brackets - as the lavatory is being lowered onto the brackets, pinch the
back toggle wing nuts so they fit into the holes located in the bottom rear of the lavatory.
Insert the bolts located towards the front into the slots located in the sides of the tie bar.
CAUTION: Risk of product damage. Do not overtighten the bolts. Overtightening will damage the
lavatory.
Tighten all fasteners.
Insert toggle bolt into slot
Pinch wing nut closed to
insert into the lavatory hole
Toggle Wing Nut
1/8" Bolt
Washer
As Viewed From Below
Kohler Co. 5 1012579-2-C

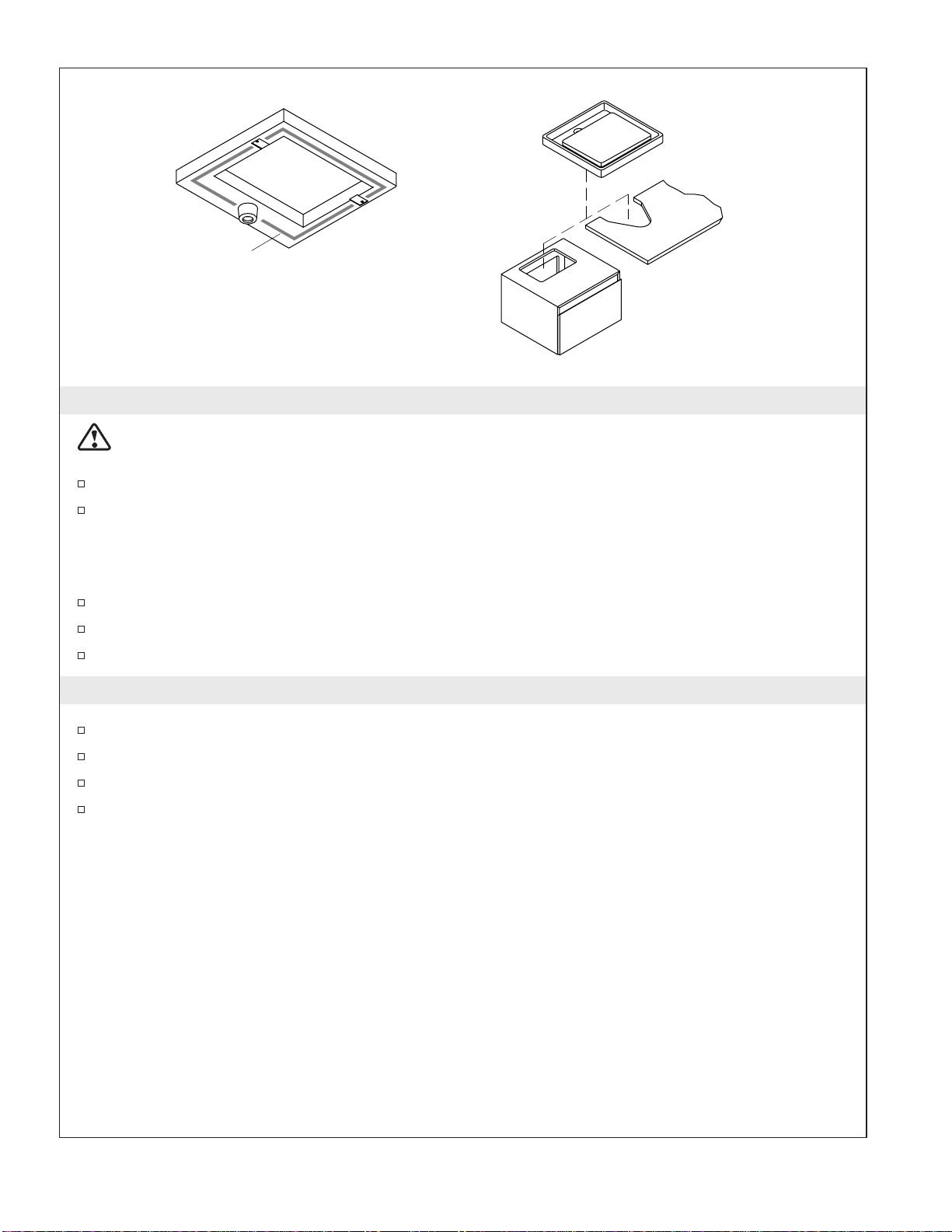

5. Install the Lavatory to the Lavastone Countertop/Wall-Mount Vanity
CAUTION: Risk of personal injury. Natural lavastone is an extremely dense, heavy material. Do not
attempt to lift or install lavastone countertops without assistance.
Make sure that the countertop/vanity surface is clean and dry.
Temporarily position the lavatory on the countertop/vanity cut-out. Lightly mark the outline.
NOTE: If installing the lavatory with hole drilling, install the faucet at this time. Follow all the instructions
packed with the faucet.
Remove the lavatory and apply a continuous bead of sealant (not provided) around the bottom
edges of the lavatory.
Place the lavatory on top of the countertop/vanity cut-out and immediately wipe away any excess
sealant.
Allow the sealant to cure before proceeding.
6. Complete the Installation
Install the bracket covers according to the installation instructions packed with the bracket kit.
Install the lavatory drain. Follow all instructions packed with the drain.
Connect the supplies and drain assembly.
Turn the water supplies on and check for leaks.
Sealant
Wall-Mount Vanity
Lavastone
Countertop
As Viewed From Below
1012579-2-C 6 Kohler Co.

7. Optional Porcelain Hand Basin
There are two optional porcelain hand basins, one with an open bottom (K-2315) and one with a
closed bottom (K-2316). These basins are designed to catch and retain water.
Set the basin on the lavatory. Lift up the open bottom basin evenly or tip to one side to allow the
water to drain through the hole. Pour the water out of the closed bottom basin..
Open Botton Hand Basin
(closed bottom version not shown)
Kohler Co. 7 1012579-2-C

Guide d’installation
Lavabo à surface humide et bassin en porcelaine
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet
sont au verso. Merci encore d’avoir choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque d’endommagement du produit. Ne pas utiliser du mastic de plombier avec
votre lavabo en marbre. Le mastic de plombier peut décolorer de façon permanente les surfaces en
marbre.
Tous les composants (lavabo, meuble, montants) doivent être nivelés afin que le lavabo correctement
opérationnel.
Se référer au guide du propriétaire afin de déterminer tous les composants nécessaires à
l’installation.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner pour en déceler tout dommage.
Remettre le lavabo dans son emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain et la tuyauterie d’alimentation. Remplacer si nécessaire.
Si un support pour un comptoir en pierre volcanique naturelle est installé, aucun support
supplémentaire n’est nécessaire.
Le meuble à montage mural modèle K-3081 est conçu pour un placement sous le lavabo.
Ce lavabo est conçu pour être installé avec l’armoire de toilettes avec miroir et robinet à débit
laminaire intégré. Un robinet à montage mural (longueur minimale de bec : 12″(30,5 cm)) peut aussi
être utilisé avec ce lavabo.
Crayon Mètre ruban Tournevis Perceuse Lunettes de
Protection
Matériau
d'étanchéité
• Vis
• Rondelles
Et:
Niveau à bulle
Kohler Co. Français-1 1012579-2-C

Avant de commencer (cont.)
Avant d’installer le mur fini, s’assurer d’avoir installé les supports appropriés pour chaque meuble
choisi de cette ligne de produits (se reporter au guide du propriétaire pour la configuration
correcte). Les raccords de plomberie et d’électricité (si applicable) doivent aussi être complétés.
Si plusieurs éléments sont installés (armoire de toilette, comptoir, lavabo, etc), lire toutes les
instructions d’installation du produit avant l’installation. Certains éléments doivent être installés
avant d’autres. Se référer au guide du propriétaire pour les échantillons de configurations.
Kohler Co. Français-2 1012579-2-C

1. Préparation du mur
ATTENTION : Risque de dommage corporel ou d’endommagement du produit. Étendre le renfort
vers le montant le plus proche au lavabo. Cela assurera le support approprié pour le lavabo.
Lorsqu’on installe des composants multiples ou des supports, se reporter au guide d’utilisation pour
la configuration appropriée des renforts.
Installer un renfort de 2x12 si l’on installe des supports (voir le guide d’installation des supports).
Si les armoires de toilette K-3091/92/93 sont installés, préparer la plomberie brute selon la notice
qui accompagne les produits.
Si les armoires de toilette K-3082/83/89/90 sont installées, préparer la plomberie brute et les
raccords électriques selon les instructions emballées.
Raccorder les alimentations, le drain et le siphon.
Compléter le mur fini.

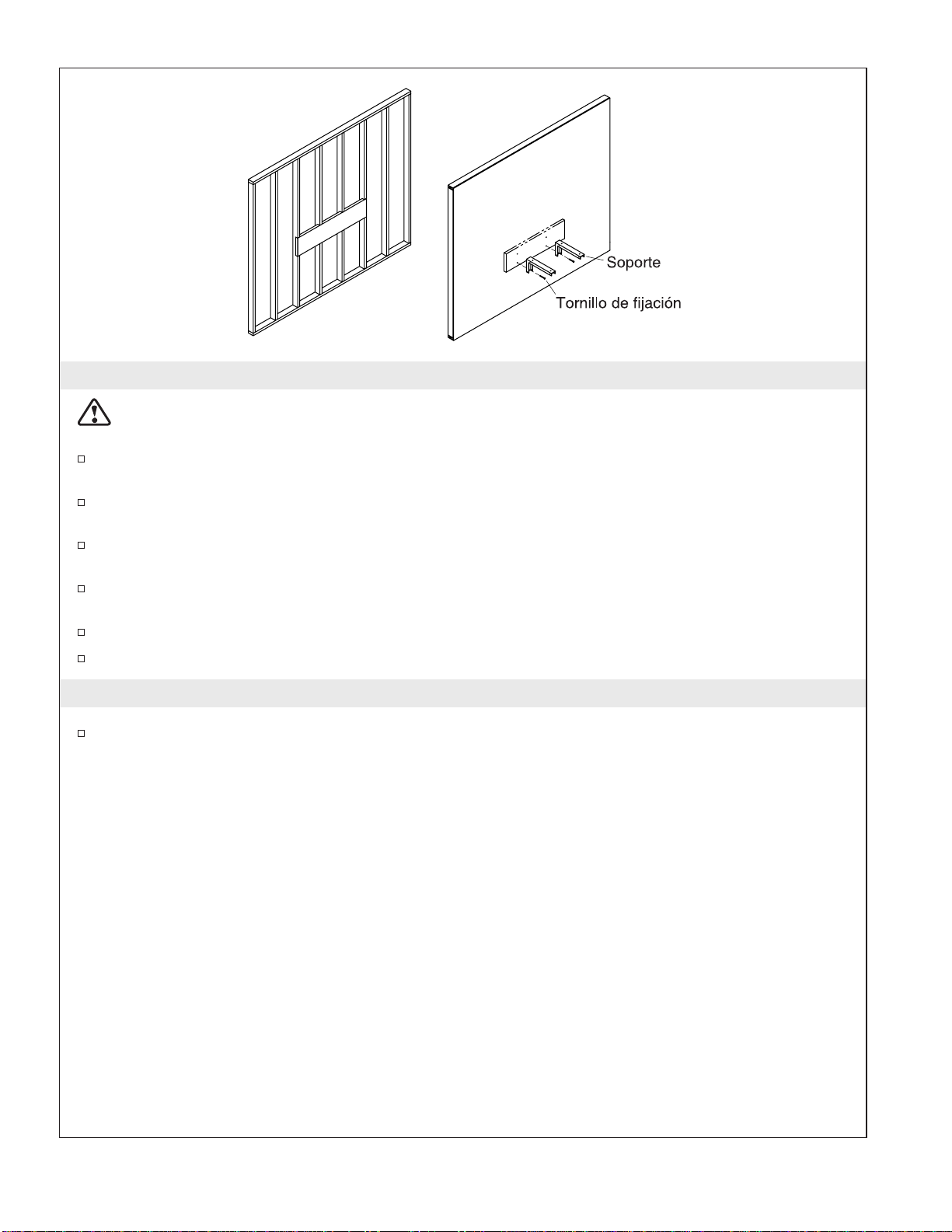

2. Installer le lavabo avec supports uniquement
Fixer les supports au mur selon les instructions d’installation qui accompagnent les supports du
lavabo.
Vis tire-fond
Support
1012579-2-C Français-3 Kohler Co.

3. Attacher la barre de jonction aux supports
Introduire les boulons de 1/8″dans les rondelles. Puis les introduire les boulons de 1/8″dans les
orifices proches du mur. Visser les écrous à oreilles sur la tige de chaque boulon.
Positionner la barre de jonction sur les supports, en alignant les orifices intérieurs de la barre devant
ceux des supports. Fixer la barre de jonction avec le boulon à tête plate, la rondelle et l’écrou.
Écrou
Rondelle
Barre de jonction
Vis à tête
plate
Boulon 1/8" Écrou à
oreilles
Support
Kohler Co. Français-4 1012579-2-C

4. Installer le lavabo sur les supports
ATTENTION : Risque de dommage corporel ou d’endommagement du produit. Il est recommandé
que deux personnes installent ce lavabo sur les supports.
Installer le boulon de 1/8″dans les orifices avant du lavabo tel qu’illustré.
Positionner le lavabo sur ses supports. Poser le lavabo sur les supports et pincer les attaches à
ressort pour qu’elles passent par les orifices à l’arrière du lavabo.
Introduire les boulons situés à l’avant dans les rainures situées sur les côtés de la barre de jonction.
ATTENTION : Risque d’endommagement du produit. Ne pas trop serrer les boulons. Tout serrage
excessif peut endommager le lavabo.
Serrer tous les boulons.
Vue de dessous
Introduire le boulon
dans la rainure.
Rondelle
Boulon 1/8"
Écrou à oreilles
Insérez les dans les
trans du lavabo.
1012579-2-C Français-5 Kohler Co.

5. Installer le lavabo sur comptoir en pierre volcanique/montage mural
ATTENTION : Risques de blessures corporelles. La pierre volcanique naturelle est un matériau très
dense et lourd. Ne pas soulever ou installer le comptoir en pierre volcanique sans aide.
S’assurer que la surface du comptoir/meuble-lavabo soit propre et sèche.
Positionner temporairement le lavabo sur l’ouverture de comptoir/meuble-lavabo. Tracer légèrement
le bord extérieur.
REMARQUE : Si le lavabo avec des orifices est installé, installer le robinet à ce moment. Suivre les
instructions emballées avec le robinet.
Retirer le lavabo et appliquer le joint de silicone (non fourni) autour des bords inférieurs du lavabo.
Placer le lavabo sur l’ouverture du comptoir/meuble-lavabo et nettoyer tout excès de mastic.
Laisser durcir le joint avant de continuer.
6. Compléter l’installation
Installer les caches des supports suivant la notice d’installation qui accompagne le produit.
Installer le drain du lavabo. Suivre les instructions emballées avec le drain.
Raccorder les tuyaux d’alimentation d’eau et l’ensemble de drain.
Ouvrir les robinets d’alimentation d’eau et vérifier s’il y a des fuites.
Matériau d'étanchéité
Vue de dessous
Comptoir en
pierre volcanique
Meuble montage
mural
Kohler Co. Français-6 1012579-2-C

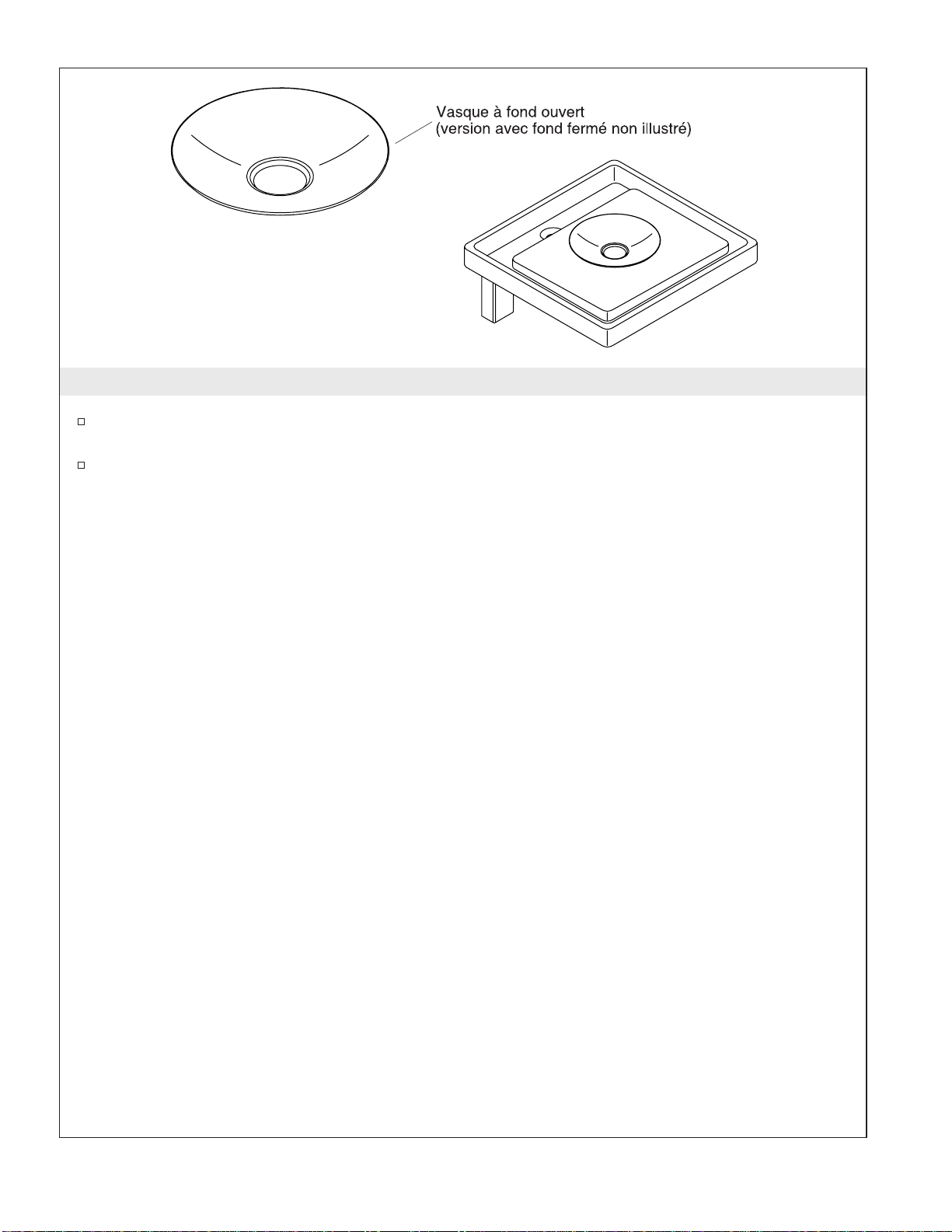

7. Cuvette à mains optionnelle en porcelaine
Deux cuvettes optionnelles en porcelaine sont disponibles: l’une avec un fond ouvert (K-2315) et une
autre avec un fond fermé (K-2316). Ces cuvettes sont conçues pour recevoir et retenir l’eau.
Positionner la cuvette du lavabo. Soulever ou incliner celle à fond ouvert pour évacuer l’eau par
l’orifice. Verser l’eau en dehors de la celle à fond fermé.
1012579-2-C Français-7 Kohler Co.

Guía de instalación
Lavabo de superficie húmeda y pileta lavamanos opcional de
porcelana
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de
comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos.
Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños al producto. No utilice masilla de plomería en el lavabo de mármol.
La masilla puede causar la descoloración permanente de las superficies de mármol.
Todos los componentes (lavabo, mueble, soportes) deben estar nivelados para que el lavabo
funcione correctamente.
Consulte la Guía del usuario para determinar los componentes necesarios para su instalación.
Cumpla con todos los códigos locales de plomería y de construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo para ver si está dañado. Vuelva a
colocar el lavabo en la caja como protección hasta que lo instale.
Examine las tuberías de suministro y de desagüe. Reemplácelas de ser necesario.
Si el soporte para el mostrador de piedra volcánica natural está instalado, no serán necesarios
soportes adicionales.
El tocador de montaje mural, modelo K-3081, está diseñado para instalarse bajo el lavabo.
Este lavabo está diseñado para utilizarse con los gabinetes de espejo Purist que incluyen un surtidor
integrado de flujo laminar. Con este lavabo también se puede utilizar una grifería mural [longitud
mínima del surtidor de 12″(30,5 cm)].
Antes de instalar la pared acabada, asegúrese de haber instalado los soportes adecuados para los
muebles elegidos en esta línea de productos (consulte la Guía del usuario para la configuración
correcta). También debe haberse realizado el tendido de plomería y electricidad (si es pertinente).
Si se instalan múltiples componentes (el gabinete, el mostrador, el lavabo, etc.), lea todas las
instrucciones que acompañan a los productos antes de comenzar. Algunos componentes se han de
instalar antes que otros. Consulte las configuraciones de ejemplo en la Guía del usuario.
Kohler Co. Español-1 1012579-2-C

1. Preparación de la pared
PRECAUCIÓN: Riesgo de lesiones personales y daños al producto. Extienda el listón de refuerzo
detrás del lavabo al poste más cercano. Esto asegurará el soporte adecuado para el lavabo.
Si se van a instalar múltiples componentes o soportes en esta línea de productos, consulte la Guía
del usuario para configurar los listones de refuerzo correctamente.
Instale un listón de 2x12 en caso de emplear soportes (consulte la guía de instalación de los
soportes).
Si se instalan los gabinetes con espejo K-3091/92/93, realice el tendido de la plomería conforme a
las instrucciones incluidas.
Si se instalan los gabinetes con espejo K-3082/83/89/90, realice el tendido de la plomería y las
conexiones eléctricas conforme a las instrucciones incluidas.
Marque la instalación de los suministros, del desagüe y el sifón.
Termine la pared acabada.
2. Instale el lavabo con los soportes solamente
Monte los soportes a la pared, conforme a las instrucciones de instalación incluidas con el juego de
soporte del lavabo.
1012579-2-C Español-2 Kohler Co.

3. Fije la barra de unión a los soportes
Inserte los pernos de 1/8″a través de una arandela. Luego inserte los pernos de 1/8″a través de los
orificios de soporte más cercanos a la pared. Gire la tuerca de mariposa articulada en la punta de
cada perno.
Coloque la barra de unión sobre los soportes, alineando los orificios internos de la barra con los
orificios en la parte frontal de los soportes. Fije la barra de unión con los pernos de cabeza plana,
arandelas y tuercas.
Kohler Co. Español-3 1012579-2-C

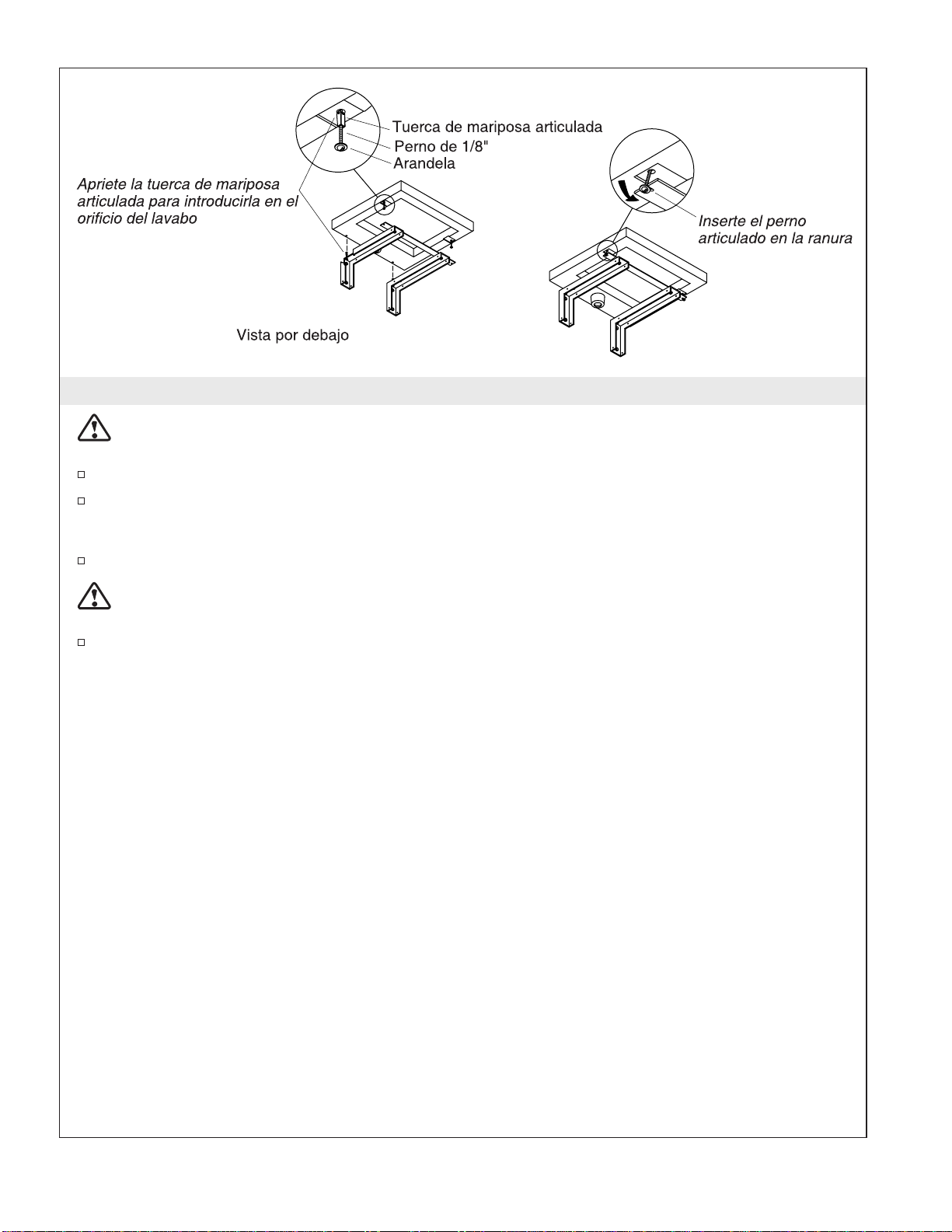

4. Instale el lavabo en los soportes
PRECAUCIÓN: Riesgo de lesiones personales y daños al producto. Se recomienda que dos personas
instalen el lavabo en los soportes.
Instale los pernos de 1/8″ya montados en los orificios frontales del lavabo, tal como se ilustra.
Coloque el lavabo sobre los soportes. Al descender el lavabo sobre los soportes, cierre las tuercas de
mariposa articuladas posteriores de manera que quepan en los orificios situados en la parte trasera
del lavabo.
Inserte los pernos situados hacia el frente en las ranuras situadas a los lados de la barra de unión.
PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado los pernos. Si se aprietan en
exceso se puede dañar el lavabo.
Apriete todas las fijaciones.
1012579-2-C Español-4 Kohler Co.

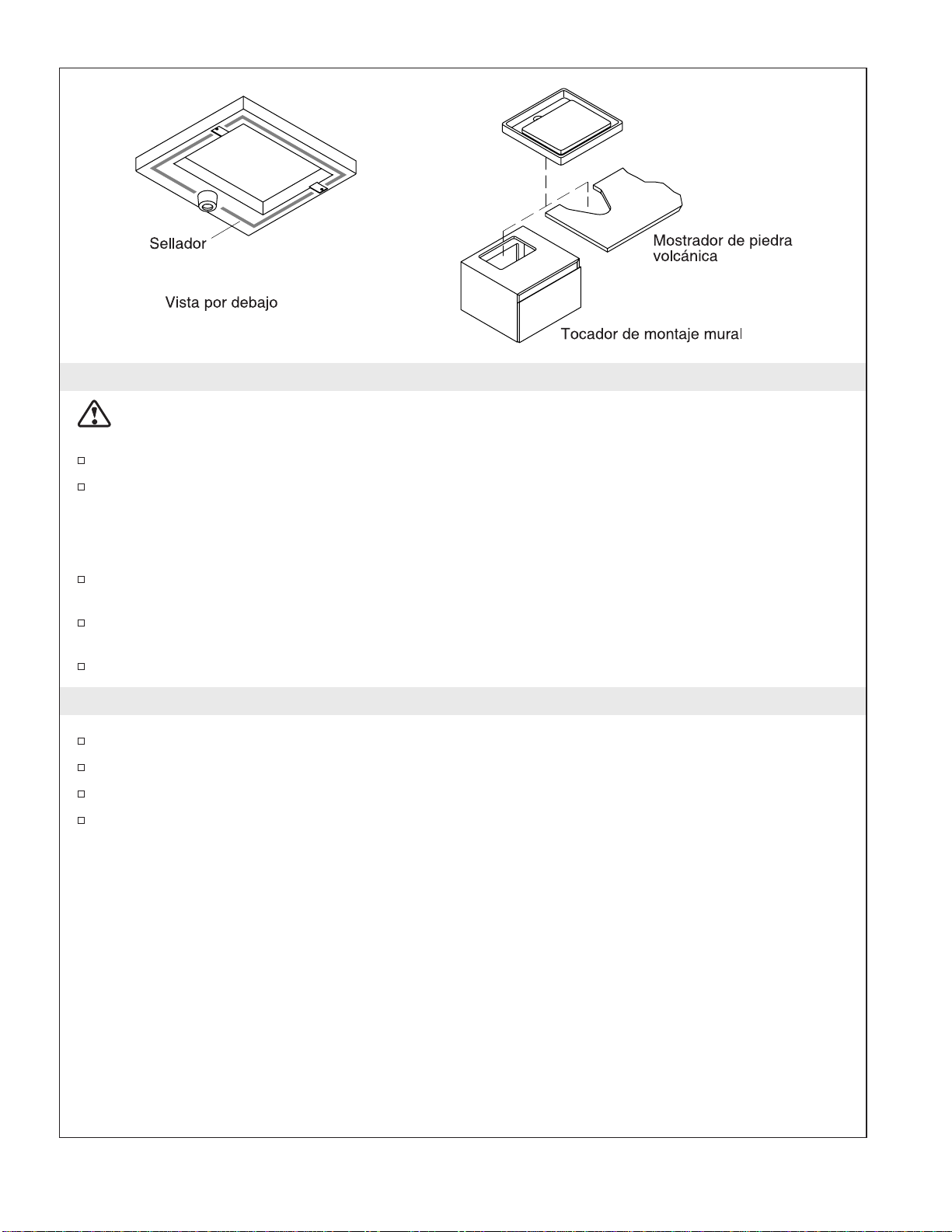

5. Instale el lavabo en el mostrador de piedra volcánica/tocador mural
PRECAUCIÓN: Riesgo de lesiones personales. La piedra volcánica natural es un material sumamente
denso y pesado. No intente levantar o instalar mostradores de piedra volcánica sin ayuda.
Verifique que la superficie del mostrador/tocador esté limpia y seca.
Coloque provisionalmente el lavabo sobre la abertura del mostrador/tocador. Trace ligeramente el
contorno.
NOTA: Si se instala el lavabo con los orificios ya perforados, instale la grifería en este momento. Siga
todas las instrucciones contenidas con la grifería.
Retire el lavabo y aplique una tira continua de sellador (no incluido) por los bordes inferiores del
lavabo.
Coloque el lavabo en la abertura del mostrador/tocador y elimine el exceso de sellador
inmediatamente.
Permita que el sellador se seque antes de continuar.
6. Termine la instalación
Instale las tapas de los soportes según las instrucciones incluidas con el juego de soportes.
Instale el desagüe del lavabo. Siga las instrucciones contenidas con el desagüe.
Conecte los suministros y el montaje del desagüe.
Abra el agua, y verifique que no haya fugas.
Kohler Co. Español-5 1012579-2-C

7. Pileta lavamanos opcional de porcelana
Hay dos piletas lavamanos opcionales de porcelana; una de fondo abierto (K-2315) y otra de fondo
cerrado (K-2316). Estas piletas están diseñadas para recibir y retener el flujo de agua.
Coloque la pileta sobre el lavabo. Levante la pileta de fondo abierto uniformemente o inclínela hacia
un lado para permitir que el agua salga a través del orificio. Vierta el agua fuera de la pileta de
fondo cerrado.
Pileta lavamanos con fondo abierto
(versión con fondo cerrado no ilustrada)
1012579-2-C Español-6 Kohler Co.
