Kospel PPH2 User manual

PPH2
KDH KDH2
Electric Instantaneous Water Heater GB
FR
Chauffe-Eau Électrique Instantané
ZBIORNIK BUFOROWY

This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities
or lack of experience and knowledge,
unless they have been given supervision
or instruction concerning use of the appliance by
a person responsible for their safety. Children should
be supervised to ensure that they do not play with
the appliance.
Cet appareil n’est pas destiné à être utilisé
par des personnes (y compris des enfants)
dont les capacités physiques, sensorielles
ou mentales sont diminuées, ou qui ne
disposent pas des connaissances ou de
l’expérience nécessaire, à moins qu’elles n’aient été
formées et encadrées pour l’utilisation de cet appareil
par une personne responsable de leur sécurité. Il faut
faire attention pour les enfants an qu’ils ne jouent pas
avec l’appareil.

3
GB;FR-046AB_f.919
Safety instructions
1. Readandstrictlyfollowtheinstallationandoperatinginstructionstoensurea
longlifeandreliableunitoperation.
2. Theunitisdesignedtobewallmounted.
3. The unit can only be used when in perfect technical condition and correctly
installed.
4. Ifthereisanon-returnvalveinstalledonthewatersupplypipethesafetyvalve
mustbettedbetweentheunitandnon-returnvalve.
5. Inletandoutletpipesshouldnotbemadeofplastic.ThisrelatestoKDHonly.
6. Theunitshouldalwaysbeventedbeforeinitialstart-up.Venttheuniteachtime
afterthewaterhasbeenemptiedfromtheheaterorpipes(e.g.whenwatersupply
systemhasbeenrepairedormaintained).
7. Connectiontoelectricalsystemandmeasurementofreprotectioneffectiveness
shouldbemadebyaqualiedperson.
8. Theunithastobeearthedorneutrallygrounded.
9. Theunitmustbepermanentlyconnectedtotheelectricalsystemequippedwith
anearthclamp.
10. Electricinstallationshouldbeequippedwithresidualcurrentprotectivedevices
andothersolutionswhichwillensuredisconnectingtheheaterfromthesource
ofpower(intervalsbetweenalltheirpolesshouldnotbelessthan3mm).
11. Theunitmustnotbeinstalledintheplacewhichisexposedtothedangerof
explosionandplaceinwhichthetemperaturemaygodownbelow0°C.
12. Itisnotrecommendedtousemixertapswiththermostat.
13. Theunitmustbekeptinaplaceinwhichthetemperaturenevergoesdownbelow
0°C(thereisawaterinsidetheunit).
14. Theunitmustbeconnectedtothecoldwatersuppliesonly.
15. Donotusewhenthewaterhasbeenemptiedfromtheunitorpipes(e.g.when
watersupplysystemhasbeenrepairedormaintained).
16. Unit’scovermustnotbetakenoffwhilepowerison.
17. Failuretoinstallthelteronwatersupplypipecancauseunitdamage.
18 Accumulationoflimescaleinpartsofthewaterheatermaycauselimitedwater
owandfailureofthewaterheater.Failureoftheheateranddamagescaused
bythelimescalewillnotbecoveredbythewarranty.Thewaterheatersandt-
tingsmustbedescaledontheregularbasis,thefrequencyoflimescaleremoval
depandingonthequalityofwater.
19. Appropriateprecautionmustbetakenwhenusinghotwater.Temperatureof
waterover40°Cmaycausehotfeelingandcanbedangerousforchildren.
GB

4
Installation – Assembly
1. Applythesupportedtemplateontheplace
wheretheunitwillbetted.Markpoints
fordrillingtheholesforxingscrews.
2. Bringthewatersystempipesandelectric
supplycablestothemarkedplaces.
3. Takeofftheunit’scover.
4. Run the supply wire through the hole
beforeyouxtheunitonthewall.
5. Connecttheunittotheelectricmains.
6. Removerubberplugsfromcoldandhot
waterttings.
7. Connect the unit tothe water supply
system.
8. Openthecoldwatervalveandcheckfor
leaks.
9. Venttheunit.Seepage8,section„Vent-
ing”
10. MakesurethattheWTC3orWT3temp.
limiter is at working position (the knob
shouldbepushedin).
11. Puttheunit’scoverback.
12. Makesurethatthereisnoaccesstolive
partsthroughtheholesatthebackplate.

2
3
1

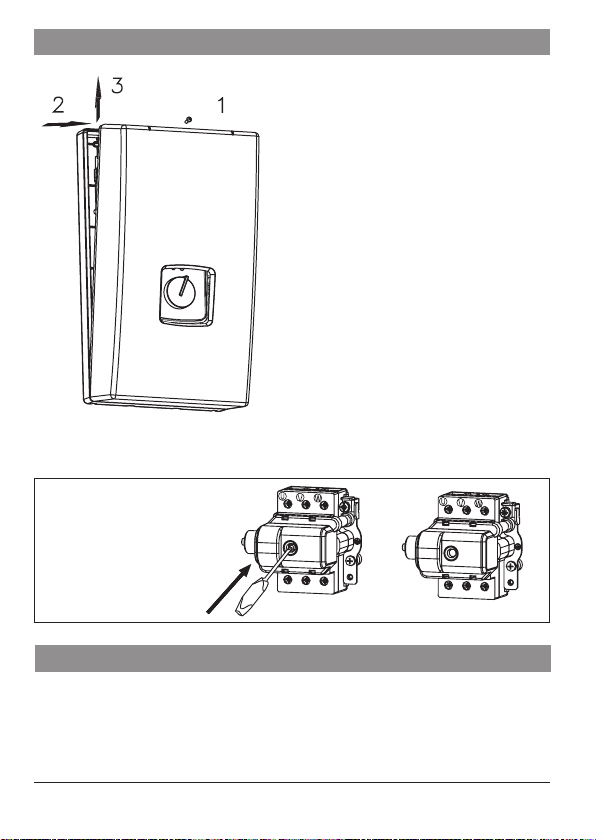

Safety temperature limiter
WTC3/WT3
a) to switch on
b) WTC3/WT3 on
a) b)
Venting
1. Shutoffelectricmainsfromtheheater.
2. Turntheowon(turnthehotwatertapon)inordertoventthewaterinstallation
(forabout15-30seconds),untiltheowofwaterbecomesconstantandeven.
3. Switchontheelectricsupplies.

5
GB;FR-046AB_f.919
knob in position I
knob in position II
II
I
II
I
Operating
Theunitswitchesonautomaticallyrightafter
reachingappropriaterateofow.Whenthe
rateofowrisesthesecondstepswitches
on.Ausermaysettheheateronworkat
lowertemperaturerangebyturningtheknob
inpositionI(economicmode-reducedmaxi-
mumpower).TurningtheknobinpositionII
setstheheateratworkathighertemperature
range(fullpowermode:maximumpower=
ratedpower).
Therearetwoindicatorsonthecase:
green - powersupply„on”,
red - heating„on”.
Filtercleaning:
1. Cut off power and cold water sup-
plies.
2. Takeofftheunit’scover.
3. Undotheinletttingfromtheorice-on
thecoldwaterside(holdtheoricewith
spanner22).
4. Takethelteroutfromorice.
5. Cleanupthelter.
6. Fixthelterback.
7. Douptheinletttingtotheorice.
8. Open the cut-off valve on cold water
supplypipe - checkconnectionsfor
leaks.
9. Fixtheunit’scoverback.
10. Ventthewatersystem–seeVentingon
page8.
GB
PPH2,
KDH2
KDH
Maintenance

6
Faults
Theguaranteedoesnotcovertheaboverepairs.Ifthereisafaultintheappliance
(theheaterdoesnotworkandalltheabovereasonsdonotoccur),contactthenear-
estauthorisedservice.
Incasetheunitdoesnotheatthewater,checkforpossiblereasons:
Fault Reason
controllightsoff powersupplyfailure
unit doesn’t heat up the
water/watertemp.istoolow
powersupplyfailure
waterowrateistoolow(e.g.lterisblockedwithimpurities)
Technical data
The minimal resistivity of water at 150C for PPH2 and KDH2 is 1100 Ω cm.
PPH2, KDH2, KDH 9 12 15 18 21 24
Ratedpower kW 9 12 15 18 21 24
Ratedvoltage 400V3~
Ratedcurrent A 3x13,0 3x17,3 3x21,7 3x26,0 3x30,3 3x34,6
Ratedvoltage 380V3~
Ratedcurrent A 3x13,7 3x18,2 3x22,8 3x27,3 3x31,9 3x36,5
Supplywaterpressure MPa 0,15-0,6 0,2-0,6 0,25-0,6
Operating
point
PPH2,KDH2, positionI
l/min
1,9 2,3 3,2 3,6 4,3 -
KDH,KDH.4 1,8 2,3 2,9 3,5 4,1 4,7
PPH2,KDH2, positionII 3,1 3,8 4,7 5,1 6,1 -
KDH,KDH.4 2,8 3,7 4,6 5,5 6,4 7,3
Efciency(atΔt=40°Cand0,4MPa) l/min 3,3 4,3 5,4 6,5 7,6 8,7
Min.connectingwiressection mm24x1,5 4x2,5 4x4 4x6
Max.connectingwiressection mm24x16
Themaximumallowednetworkimpedance Ω 0,43 0,37
Overalldimension
(HxWxD)
PPH2
mm 440x245x126
KDH2,KDH,KDH.4 440x245x120
Weight
PPH2
kg
~4,0
KDH2 ~4,3
KDH,KDH.4 ~5,2
Waterttings G1/2”(distancebetweeninletandoutlet100mm)
KDH.4 9 12 9 12
Ratedpower kW 9 12 9 12
Ratedvoltage 240V~ 230V~
Ratedcurrent A 37,5 50 39,1 52,2
Min.connectingwiressection mm23x10 3x6 3x10
Max.connectingwiressection mm23x25 3x16

7
GB;FR-046AB_f.919
Conditions pour un fonctionnement sûr et able
1. Lireet suivreattentivementlesinstructionsd’installationetd’utilisationand’assurerun
fonctionnementetuneduréedevieoptimalesdevotrematériel.
2. Lechauffageestconçupourunmontageaumur.
3. Lechauffeeaupeutêtreutiliséseulementquandilestcorrectementinstalléetestenparfait
étatdefonctionnement.
4. Sisurletuyaualimentantle chauffe-eaueneauestinstalleunclapetanti-retour, il est
indispensabled’installerunesoupapedesécuritésurletronçonentrelechauffe-eauetle
clapetanti-retour(concerneKDH).
5. Nepasutiliserdetuyauxenplastique-nial’entred’eaufroidenialasortied’eauchaude
(concerneKDH).
6. Avantlapremièreutilisationetaprèschaquevidangeduchauffe-eaud’eau(parexemple
danslecadredestravauxdeplomberie)ildoitêtrepurgeselonlepointde„Purge”.
7. Cetappareildevraêtreinstalléparunprofessionnel,ildoitvérierl’efcacitédelaprotection
électrique.
8. Chauffe-eaudoitêtreabsolumentmiseàlaterreouneutre.
9. Chauffe-eaudoitêtreconnectésdefaçonpermanenteauréseauélectriqueaveclaborne
deterre.
10. L’installationélectriquedoitêtreéquipéed’un dispositif de protectiondifférentielleetles
moyenspermettantauchauffe-eaudesedéconnecterdelasourced’alimentationdontles
pôlesserontespacésde3mmminimum.
11. Nepasinstallerlechauffeeaudansdeszonesàrisquesd’explosionetoùlatempérature
peuttomberendessousde0°C.
12. Robinetmitigeurthermostatiquen’estpasrecommandée.
13. Stockagedechauffe-eaudansunendroitoulatempératureestinférieura0°Cmenacé
d’endommagerlechauffe-eau(ilyadel’eauàl’intérieur).
14. L’appareilpeutêtrebranchéseulementàlaconduited’eaufroide.
15. Ilfautveillerpourquelechauffeeauraccordéauréseauélectrique,nesoitpasvidéed’eau,
quipeutsurvenirenl’absenced’eaudansl’installation.
16. Nepasouvrirleboîtierdel’appareillorsqu’ilestconnectéauréseauélectrique.
17. L’absencedultresurl’alimentationd’eaupeutendommagerlechauffe-eau.
18. Lesdépôtsdecalcairesurl’élémentchauffantduchauffeeaupeutconsidérablementréduire
ledébitd’eauetenconséquenceendommagerlechauffe-eau.Dommagedechauffeeauet
lesdégâtscausésparlesdépôtsdecalcairenesontpascouvertsparlagarantie.Chauffe
eauetrobinetteriesanitairedoiventêtrepériodiquementnettoyés.Lafréquencededétartrage
dépenddeladuretédel’eau.
19. Rappelez-vousqu’uneeauà40°Cpeutproduireunesensationdebrûlure(particulièrement
chezlesenfants).
FR

8
Le montage
1. Utiliserlegabaritpourdéterminerl’em-
placementdemontage.
2. Amener l’électricité et conduites d’eau
jusqu’àl’endroit où lechauffeeaudoit
êtreinstallé.
3. Enleverboîtierduchauffeeau.
4. Fixez le chauffe-eau avec les vis de
montage, introduisant avant le câble
d’alimentation.
5. Raccordées le chauffe eau au réseau
électrique.
6. Enlever les bouchons des tubulures
d’eau.
7. Brancherlechauffeeauauréseaud’eau.
8. Ouvrirlavanne d’arrivée d’eaufroidet
vérierl’étanchéité.
9. Purger l’installation conformémentau
point„PURGE”.
10. S’assurerqueinterrupteurWTC3ouWT3
estsur„marche”.
11. Fixerleboîtierduchauffeeau.
12. S’assurer qu’il n’y a pas d’accès aux
éléments sous tension par derrière de
chauffeeau.

23
1
Interrupteur WTC3 / WT3
a) - mise en marche de interrupteur
b) - interrupteur en position „marche”
(broches pressée)
a) b)
Purge
1. Couperl’alimentationélectriqueduchauffe-eau.
2. Ouvrezlerobinetd’eauchaudeandepurgerl’installationjusqu’àcequel’écou-
lementdel’eaudeviennerégulieretconstant(15-30secondesenviron).
3. Brancherl’alimentationélectrique.

9
GB;FR-046AB_f.919
II
I
II
I

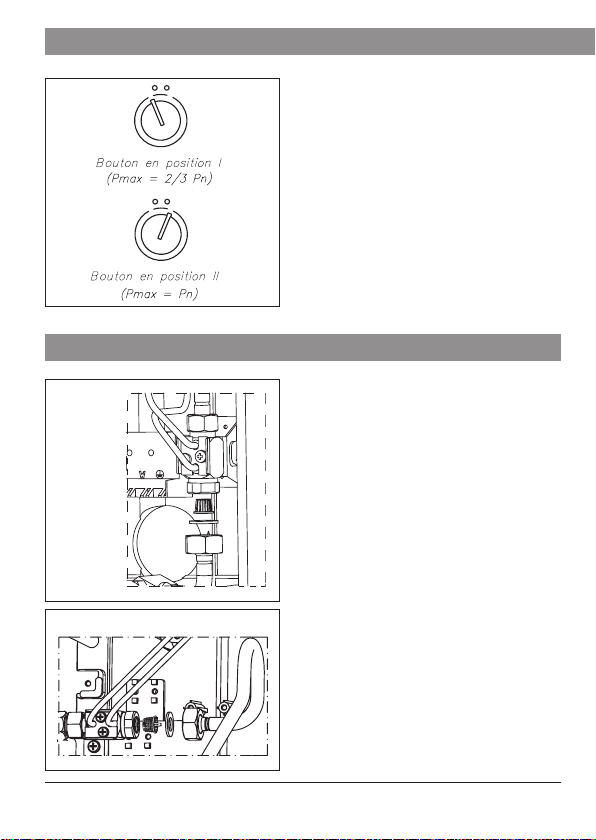

Bouton en position I
Bouton en position II
Exploitation
Le chauffe-eau s’allume automatiquement
aprèsavoiratteintundébitd’eauadéquat.
Âpresl’augmentationdelademanded’eau
chaud, le deuxième étage de puissance
s’enclenche. L’utilisateur peut réduire la
puissancedechauffeeau,enpositionnantle
boutonsurpositionéconomiqueI(puissance
maximale réduit), bouton sur position II
champdetempératuresplusélevées(pleine
puissanceaussinominale).
indicateurvert-raccordéauréseauélectrique
indicateurrouge-chauffage
Entretien
Nettoyagedultred’eau
1. Couperl’alimentationélectricitéetl’ar-
rivéed’eaufroide.
2. Enleverboîtierduchauffe-eau.
3. Débrancher l’arrive d’eau froid du
raccordd’entréeduchauffe-eau(main-
tenezl’oricedeavecleclés22).
4. Enleverleltreàtamissurarrivéed’eau
froideduréchauffeur.
5. Nettoyerleltreàtamis.
6. Remettreltreàtamisasaplace.
7. Brancherl’arrived’eaufroidauraccord
d’entréeduchauffe-eau.
8. Ouvrirlavannesurl’arrived’eaufroid-
vériezl’étanchéitédesraccords.
9. Re-xerleboîtierduchauffeeau.
10. Purger l’installation conformément au
point„PURGE”.
FR
PPH2,
KDH2
KDH

10
Défaut de fonctionnement
Lescausesdemauvaisfonctionnementduréchauffeurdécritesci-dessusnesontpas
soumisesàgarantie.Danslecasd’unepanne(quandleréchauffeurnefonctionne
pascorrectementet qu’ilyaune autrecausequecellesmentionnéesci-dessus,
SVPentrerencontactavecleserviceaprèsventepourlaréparationduréchauffeur).
Aucasoùl’appareilnechaufferaitpasl’eau,vériezlespointsci-après:
Symptômes Causes
Lesindicateursnes’allumentpas Unproblèmesprovenantdevotreinstallationélectrique.
Pasdechauffageouchauffage
faibles
Unproblèmesprovenantdevotreinstallationélectrique.
Débittropfaiblepourleréchauffeur(parexempleltre
encrassé).
Données techniques
Résistivité minimale de l’eau à 15°C pour chauffe-eau PPH2 et KDE2 est 1100 Ωcm.
PPH2, KDH2, KDH 9 12 15 18 21 24
Puissancenominale kW 9 12 15 18 21 24
Alimentation 400V3~
Ampérage A 3x13,0 3x17,3 3x21,7 3x26,0 3x30,3 3x34,6
Pressiond’alimentationeneau MPa 0,15-0,6 0,2-0,6 0,25-0,6
Pointd’en-
clenchement
duchauffage
PPH2,KDH2,
Iétagede
chauffage
l/min
1,9 2,3 3,2 3,6 4,3 -
KDH,KDH.4 1,8 2,3 2,9 3,5 4,1 4,7
PPH2,KDH2,
IIétagede
chauffage
3,1 3,8 4,7 5,1 6,1 -
KDH,KDH.4 2,8 3,7 4,6 5,5 6,4 7,3
Débit( avecaugmentationdelatempératuredeà40°Cetpression4bar ) l/min 3,3 4,3 5,4 6,5 7,6 8,7
Min.sectionducâbled’alimentationélectrique mm24x1,5 4x2,5 4x4 4x6
Max.sectionducâbled’alimentationélectrique mm24x16
Impédancemaximaleduréseaud’alimentationélectrique Ω 0,43 0,37
Dimensions
(HxLxP)
PPH2
mm 440x245x126
KDH2,KDH,KDH.4 440x245x120
Poids
PPH2
kg
~4,0
KDH2 ~4,3
KDH,KDH.4 ~5,2
Sectiondetuyaud’approvisionnementeneau  G1/2”(écartdestubulures100mm)
KDH.4 9 12
Puissancenominale kW 9 12
Alimentation 230V~
Ampérage A 39,1 52,2
Min.sectionducâbled’alimentationélectrique mm23x6 3x10
Max.sectionducâbled’alimentationélectrique mm23x16

Used product can’t be treated as general communal waste. Disassembled
appliancehastobedeliveredtothecollectionpointofelectricalandelectronic
equipmentforrecycling.Appropriateutilisationofusedproductpreventspotential
negativeenvironmentalinuencesthatmayoccurasaresultofinappropriate
handlingofwaste. Inordertogetmoredetailedinformationaboutrecyclingthis
productyoushouldcontactthelocalgovernmentunit,wastemanagementservice
ortheshopwherethisproducthasbeenpurchased.
Ceproduitnedoitpasêtretraitécommeundéchetordinaire.L’appareildémonté
doitêtreramenéàunpointderecyclageappropriépourlesdéchetsélectriques
etélectronique.Lerecyclagedesproduitsn’apasd’impactnégatifsurl’envi-
ronnement,quipourraitseproduiredanslecasd’unemauvaiseéliminationdes
déchets.Pourobtenirdeplusamplesinformationssurlerecyclageduproduit,
contacterl’agence régionale de l’ADEME, votremairie,oule magasin où le
produitaétéacheté.

KOSPEL S.A. 75-136 Koszalin, ul. Olchowa 1
tel. [phone]
[email protected] www.kospel.pl
