Kospel SWP User manual

SWP
Wymiennik Ciepłej Wody Użytkowej
Brauchwarmwasserspeicher
DHW cylinder
Ballon préparateur ECS
DE
PL
EN
FR

2
Producent zastrzega sobie prawo wprowadzania zmian jakie będzie uważał za wskazane,
a które nie będą uwi docz nio ne w instrukcji obsługi, przy czym zasadnicze cechy wyrobu
zostaną za cho wa ne.
The manufacturer reserves the right to make changes to the product which are not
present in this manual instruction.
Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, sofern
die grundsätzlichen Eigenschaften und die Eignung des Standspeichers für den Ver-
wendungszweck unberührt bleiben.
Le fabricant réserve le droit de faire les changements nécessaires qui ne seront pas
mentionnés dans le mode d’emploi mais le caractéristique du produit sera conservé.

PL;DE;EN;FR-109_f.1194 3
Warunki bezpiecznej i niezawodnej pracy
1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację
i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.
2. Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest
niedozwolone - grozi awarią i powoduje utratę gwarancji.
3. Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra
otoczenia może obniżyć się poniżej 0°C.
4. Zamontowanie i uru cho mie nie wymiennika oraz wy ko na nie instalacji to wa rzy-
szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu oraz ściśle
stosować się do instrukcji montażu i obsługi wyrobu.
5. Wymiennik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech
wkręcanych stopkach.
6. Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek
awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
7. Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej, instalacji c.o.
oraz solarnej zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny
z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.
8. Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.
9. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do
instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie
w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor
ciśnienia.
10. Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem
normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może
być przyczyną awarii.
11. Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór
bezpieczeństwa jest uszkodzony.
12. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne
zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu.
Stan anody należy sprawdzić raz na 12 miesięcy, a co 18 miesięcy anodę należy
bezwzględnie wymienić.
13. Nie wolno przekraczać temperatury znamionowej wymiennika: - dla pojemności
200 l - 95°C- dla pojemności 300 l - 80°C
Wymienniki można dodatkowo wyposażyć w grzałkę elektryczną z termostatem
(np. GRW 1.4, GRW 2.0,..). Grzałkę należy wkręcić w miejsce korka 1½".
Maksymalna długość grzałki:
- 360 mm dla pojemności 200 litrów,
- 480 mm dla pojemności 300 litrów,
PL

4

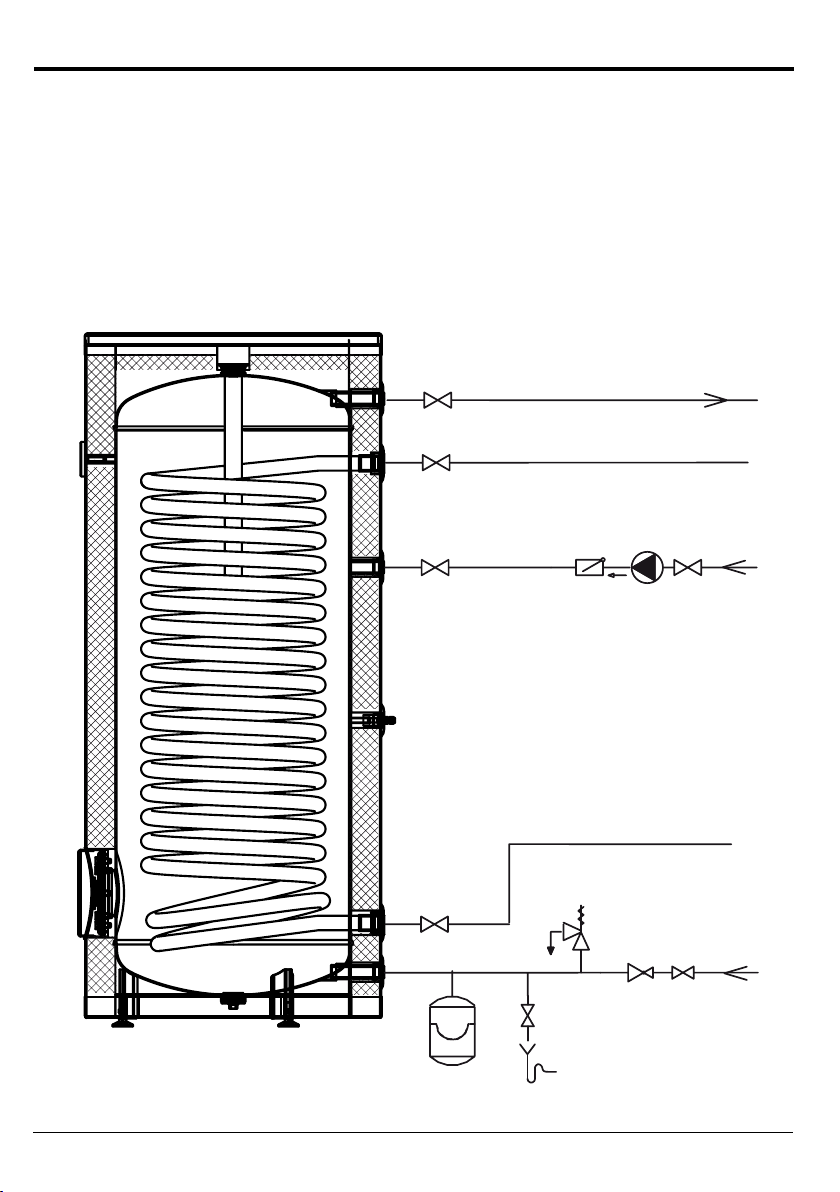

Podłączenie do instalacji centralnego ogrzewania
Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych
1″, a przed śrubunkami umieścić zawory odcinające.
W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął
wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie
przepływu wody grzewczej.
Model SWP wyposażony jest w pojedynczą wężownicę o dużej powierzchni wymiany
ciepła.
CW
ZG1
C
PG1 ZB
NW

PL;DE;EN;FR-109_f.1194 5
Podłączenie do instalacji wodociągowej
Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.
Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji
wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa. Jeżeli ciśnienie w instalacji
przekracza 0,6 MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.
Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób:
- do króćca doprowadzającego zimną wodę użytkową [ZW] zamontować trójnik
z zaworem bezpieczeństwa o ciśnieniu otwarcia 6 bar* i zaworem spustowym; między
zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować
się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa
musi być zamontowany w taki sposób, aby był widoczny wyciek wody,
- wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji
wodociągowej,
- na doprowadzeniu zimnej wody zainstalować zawór odcinający.
Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca, który znajduje się
na górnej części wymiennika.
Każdy wymiennik wyposażony jest w króciec przeznaczony do podłączenia cyrkulacji
c.w.u.
*Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż
zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do
nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim
przypadku gwarancja nie obejmuje powstałych szkód.
PL

6
Budowa wymienników SWP (200l)
16
15
13
14
11
18
ZW
PG
6
C
ZG
CW
G3/4
G1
A
B
C
D
E
F
G3/4
G1
G3/4
10
ø595 (200 l)
[6] - rurka czujnika
[10] - króciec grzałki elektrycznej (korek 1½")
[11] - wężownica grzejna
[13] - anoda magnezowa
[14] - termometr
[15] - izolacja termiczna
[16] - pokrywa górna
[18] - stopki
ZW - zimna woda
CW - ciepła woda
C - cyrkulacja
ZG - zasilanie czynnikiem grzewczym
PG - powrót czynnika grzewczego
A-F - wymiary określone w tabeli

PL;DE;EN;FR-109_f.1194 7
16
15
13
14
11
20
21
17
18
ZW
PG
6
C
ZG
CW
G3/4
G1
A
B
C
D
E
F
G3/4
G1
G3/4
10
ø695 (300 l)
[6] - rurka czujnika
[10] - króciec grzałki elektrycznej (korek 1½")
[11] - wężownica grzejna
[13] - anoda magnezowa
[14] - termometr
[15] - izolacja termiczna
[16] - pokrywa górna
[17] - pokrywa dolna
[18] - stopki
[20] - otwór rewizyjny
[21] - pokrywa otworu rewizyjnego
ZW - zimna woda
CW - ciepła woda
C - cyrkulacja
ZG - zasilanie czynnikiem grzewczym
PG - powrót czynnika grzewczego
A-F - wymiary określone w tabeli
Budowa wymienników SWP (300l)
PL

8
Uruchomienie
Przed uruchomieniem wymiennika należy optycznie sprawdzić podłączenie urządzenia
oraz prawidłowość montażu zgodnie ze schematami. Wymiennik należy napełnić wodą:
- otworzyć zawór na doprowadzeniu zimnej wody,
- otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody
bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
- zamknąć zawory czerpalne,
Otworzyć zawory łączące instalację solarną i grzewczą z wymiennikiem. Sprawdzić
szczelność połączeń po stronie wody użytkowej i po stronie czynników grzewczych.
Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).
Opróżnianie zbiornika
W celu opróżnienia zbiornika z wody należy:
• zamknąć zawory łączące wymiennik z obiegiem grzejnym,
• zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,
• otworzyć zawór spustowy.
Wymiary SWP
200 300
A127
B258 241
C 993 1071
D 1290 1313
E 1464
F1610 1615

PL;DE;EN;FR-109_f.1194 9
Eksploatacja
Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania
poniższych zasad:
• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi
wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).
• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia
zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę
należy zlecić zakładowi serwisowemu.
Śruby pokrywy [21] należy dokręcać z momentem 18-22Nm
• Raz w roku należy sprawdzić anodę magnezową.
• Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową.
- wymiana anody [13] (wymiennik 200): zdjąć pokrywę górną [16], wyjąć znajdujący
się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej
wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić
taką ilość wody z instalacji aby można było wymienić anodę nie powodując zalania
pomieszczenia, zdemontować pokrywę otworu rewizyjnego [21] i wykręcić anodę.
Śruby pokrywy [21] należy dokręcać z momentem 18-22Nm
- wymiana anody [13] (wymiennik 300 l) : zdjąć pokrywę górną [16], wyjąć znajdujący się pod
nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć
zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody
z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia,
odkręcić korek i wykręcić anodę.
• W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.
• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu
serwisowego.
• Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych
wężownicy w celu zminimalizowania strat ciepła.
Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają
one obsłudze gwarancyjnej.
PL

10
Dane techniczne
Wymiennik ciepłej wody użytkowej SWP
Pojemność znamionowa l 200 300
Ciśnienie
znamionowe
zbiornik
MPa
0,6
wężownica 1
Temperatura znamionowa °C 95 80
Powierzchnia wężownicy m22,1 2,6
Pojemność wężownicy dm314 16,5
Moc wężownicy kW 60* / 18** 70* / 21**
Wydajność wężownicy l/h 1500* / 500** 1750* / 580**
Masa bez wody kg 102 118
Anoda magnezowa - kod
produktu AMW.M8.400 AMW.M8.500
*80/10/45°C
**55/10/45°C - temperatura wody grzewczej / temperatura wody zasilającej / temperatura
wody użytkowej; przepływ wody grzewczej przez wężownicę 2,5 m3/h.
}

PL;DE;EN;FR-109_f.1194 11
Bedingungen einer sicheren und zuverlässigen Nutzung
1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.
sichert die dauerhafte und sichere Arbeit des Geräts.
2. Es ist unzulässig Speicher auf eine andere Weise als in der Bedienungsanleitung
beschrieben zu montieren – das Nichtbeachten dieser Regeln kann zu Störungen
am Gerät und zu einem Garantieverlust führen.
3. Das Gerät darf nicht dort montiert werden, wo die Umgebungstemperatur unter 0°C
fallen kann.
4. Die Montage und Inbetriebnahme des Speichers sowie alle Installationstätigkeiten
sollten durch einen Fachbetrieb durchgeführt werden. Man sollte dabei die Montage-
und Bedienungsanleitung des Geräts streng beachten.
5. Der Speicher wird ausschließlich in senkrechter Position montiert, indem man ihn
auf drei Stellfüßen aufstellt.
6. Das Gerät muss an solchem Ort und auf bestimmte Weise montiert werden, um
eventuellen Wasseraustritt aus dem Behälter oder den Wasseranschlüssen im Raum
zu vermeiden.
7. Nach der Einstellung ist das Gerät an die Wasserinstallation, Zentralheizungs – und
Solaranlage nach dem Schema in der Bedienungsanleitung anzuschließen. Eine
andere Anschlussart die von der Bedienungsanleitung wesentlich abweicht, entzieht
dem Benutzer, den Garantieanschluss und kann zu Störungen führen.
8. Der Anschluss an die Wasserinstallation sollte gemäß Normen erfolgen.
9. Der Speicher ist ein druckfestes Gerät, dass an eine Wasserleitung mit einem
Druckwert der nicht 0,6MPa überschreitet angeschlossen werden kann. Wenn der
Druckwert in der Installation 0,6MPa überschreitet sollte vor dem Speicher ein
Druckminderer installiert werden.
10. Das Tropfen des Wassers aus dem Auslaufrohr des Sicherheitsventils ist ein
normaler Zustand und man sollte dies nicht verhindern, weil das Blockieren des
Ventils zu Schäden führen kann.
11. Der Speicher darf nicht benutzt werden, wenn eine Warscheinlichkeit besteht, das
Sicherheitsventil beschädigt ist.
12. Der Speicher ist mit einer Magnesiumanode ausgestattet, die zusätzlichen Schutz
gegen Korrosion bietet. Die Anode ist ein Bestandteil des Speichers und ist
einer Abnutzung ausgesetzt. Einmal im Jahr sollte man den Zustand der Anode
überprüfen. Die Anode sollte alle 18 Monate ausgetauscht werden.
13. Die Nenntemperatur des Speichers darf nicht überschritten werden - für 200 Liter-
Speicher - 95°C, für 300 Liter-Speicher - 80°C.
Die Speicher können zusätzlich mit einem Heizstab inklusive Thermostat ausgestattet
werden (z.B. GRW 1.4, GRW 2.0). Der Heizstab ist an der Stelle des Korken Einlaufgewindes
1½ anzuschrauben. Maximale Länge des Heizstabs:
- 360mm (200 Liter)
- 480mm (300 Liter)
DE

12
Anschluss an eine Zentralheizungsanlage
Der Anschluss an die Zentralheizungsanlage sollte über Anschlussverschraubungen 1˝
erfolgen, wobei vor den Anschlussverschraubungen die Absperrventile einzusetzen sind.
In der Installation des Zwangsumlaufs (mit Umwälzpumpe der Zentralheizungsanlage),
damit der Speicher die in der Tabelle „Technischen Daten” volle Leistung erreicht, sollte
man einen entsprechenden Warmwasserdurchlauf sichern.
Das SWP-Modell ist mit einem einzelnen Heizregister mit einer großen
Wärmeaustauschäche ausgestattet.
CW
ZG1
C
PG1 ZB
NW

PL;DE;EN;FR-109_f.1194 13
Anschluss an eine Wasserinstallation
Der Anschluss an die Wasserinstallation sollte gemäß geltenden Normen durchgeführt
werden. Der Speicher ist ein druckfestes Gerät, dass an eine Wasserleitung mit
einem Druckwert der nicht 0,6MPa überschreitet angeschlossen werden kann. Wenn
der Druckwert in der Installation 0,6MPa überschreitet sollte vor dem Speicher ein
Druckminderer installiert werden. Der Speicher sollte an die Wasserinstallation auf
folgende Weise angeschlossen werden:
- Zum Kaltwasserzulaufstutzen [ZW] ein T-Stück mit einem Sicherheitsventil mit
einem Öffnungsdruck von 6 bar* und einem Ablassventil, zwischen dem Behälter
und dem Sicherheitsventil als auch dem Auslauf darf sich kein Drossel – und
Absperrventil benden, das Sicherheitsventil muss so montiert sein, dass ein
Wasseraustritt bemerkbar ist.
- Den Speicher mit dem montierten Sicherheitsventil an die Wasserinstallation
anschließen.
- Am Kaltwasserzulauf das Absperrventil installieren.
Den Warmwasserauslauf an den Stutzen anschließen, der sich auf dem oberen Teil des
Speicher bendet. Jeder Speicher ist mit einem 3/4” Stutzen für den Anschluss der
Warmwasser Zirkulation ausgestattet.
*Ein für die Leistung der Wärmequelle ausgewähltes Sicherheitsventil sollte unbedingt
verwendet werden. Installation eines Sicherheitsventils mit unzureichendem Durchsatz
kann zum übermäßigen Druckanstieg im Wärmetauscher und dadurch zur Entsiegelung
führen. In solchen Fällen deckt die Garantie keine Schäden ab.
DE

14
Aufbau der SWP-Speicher (200 Liter)
16
15
13
14
11
18
ZW
PG
6
C
ZG
CW
G3/4
G1
A
B
C
D
E
F
G3/4
G1
G3/4
10
ø595 (200 l)
[6] - Sensorrohr
[10] - Heizstabstutzen (Kork 1 1/2”)
[11] - Heizregister
[13] - Magnesiumschutzanode
[14] - Thermometer
[15] - Thermische Isolierung
[16] - oberer Deckel
[18] - Stellfüsse
ZW - Kaltwasser
CW - Warmwasser
C - Zirkulation
ZG - Heizmediumversorgung
PG - Heizmediumrückkehr
A-F - Bemessung (in der Tabelle)

PL;DE;EN;FR-109_f.1194 15
16
15
13
14
11
20
21
17
18
ZW
PG
6
C
ZG
CW
G3/4
G1
A
B
C
D
E
F
G3/4
G1
G3/4
10
ø695 (300 l)
[6] - Sensorrohr
[10] - Heizstabstutzen (Kork 1 1/2”)
[11] - Heizregister
[13] - Magnesiumschutzanode
[14] - Thermometer
[15] - Thermische Isolierung
[16] - Oberer Deckel
[17] - Unterer Deckel
[18] - Stellfüsse
[20] - Revisionsöffnung
[21] - Deckel der Revisionsöffnung
ZW - Kaltwasser
CW - Warmwasser
C - Zirkulation
ZG - Heizmediumversorgung
PG - Heizmediumrückkehr
A-F - Bemessung (in der Tabelle)
Aufbau der SWP-Speicher (300 Liter)
DE

16
Inbetriebnahme
Vor der Inbetriebnahme sollte man optisch die Anschlüsse des Geräts prüfen und die
Montage muss gemäß des Schemas erfolgen. Der Speicher ist mit Wasser zu füllen:
- das Ventil am Kaltwasserzulauf öffnen,
- das Ventil an der Warmwasserarmatur öffnen (blasenfreier Wasseraustritt deutet
auf einen gefüllten Behälter hin),
- die Ventile an den Entnahmestellen zudrehen.
Die Ventile der Solar – und Heizanlage des Speichers öffnen. Die Dichtheit der Verbindungen
an der Seite des Brauchwassers und Heizregisters prüfen. Funktion des Sicherheitsventils
überprüfen (gemäß der Bedienungsanleitung des Ventilherstellers).
Entleerung des Behälters
Um den Behälter vom Wasser zu entleeren sollte man:
• die Ventile die den Speicher mit dem Heizkreis verbinden schließen.
• das Ventil an der Kaltwasserzufuhr des Speichers schließen.
• Das Ablassventil öffnen.
Bemessung SWP
200 300
A127
B258 241
C 993 1071
D 1290 1313
E 1464
F1610 1615

PL;DE;EN;FR-109_f.1194 17
Betrieb
Die Speicher sind sicher und zuverlässig im Betrieb unter der Bedingung, dass man sich
an die unten genannten Regeln hält:
• Alle 14 Tage die Funktion des Sicherheitsventils überprüfen (wenn das Wasser nicht
austritt, ist das Ventil defekt und der Standspeicher darf nicht benutzt werden).
• Den Behälter regelmäßig von Ablagerungen und Verschmutzungen reinigen. Die
Häufigkeit dieser Reinigungen hängt von der Wasserhärte auf dem jeweiligen
Gebiet ab. Diese Tätigkeit sollte durch einen Fachbetrieb durchgeführt werden.
Deckelschrauben [21] sollten mit einem Drehmoment von 18 - 22 Nm angezogen
werden.
• 1 mal im Jahr die obere Magnesiumschutzanode überprüfen.
• Alle 18 Monate die Magnesiumschutzanode austauschen.
- Austausch der Anode [13] (Standspeicher 200): Deckel abnehmen [16], den unteren
Isolierungsring herausnehmen, das Absperrventil an der Kaltwasserzufuhr schließen,
Warmwasserventil an der Batterie öffnen, das Ablassventil öffnen, so viel Wasser
von der Installation ablassen um die Anode problemlos wieder auszutauschen ohne
Wasserschäden im Raum zu verursachen, den Deckel von der Revisionsöffnung
demontieren [21] und die Anode herausdrehen. Deckelschrauben [21] sollten mit
einem Drehmoment von 18 - 22Nm angezogen werden.
- Austausch der Anode [13] (Standspeicher 300): oberen Deckel abnehmen [16], den
unteren Isolierungsring herausnehmen, das Absperrventil an der Kaltwasserzufuhr
schließen, Warmwasserventil an der Batterie öffnen, das Ablassventil öffnen, so viel
Wasser von der Installation ablassen um die Anode problemlos wieder auszudrehen
ohne Wasserschäden im Raum zu verursachen, den Korken aufdrehen und die
Anode herausdrehen.
• Aus hygienischen Gründen sollte man das Wasser in regelmäßigen Abständen zu
einer Temperatur von 70°C erhitzen.
• Alle Funktionsstörungen des Geräts sind direkt beim Service zu melden.
• Es wird empfohlen das Warmwasserauslaufrohr und die Anschlussrohre des
Heizregisters thermisch zu isolieren um Wärmeverluste zu begrenzen.
Die oben genannten Tätigkeiten sollte man individuell durchführen und unterliegen
keinem Garantieanspruch.
DE

18
Technische Daten
Brauchwarmwasserspeicher SWP
Nennkapazität l 200 300
Nenndruck
Speicher
MPa
0,6
Heizregister 1
Nenntemperatur °C 95 80
Heizregisteräche m22,1 2,6
Heizregisterkapazität dm314 16,5
Heizregisterleistung kW 60* / 18** 70* / 21**
Heizregisterleistung l/h 1500* / 500** 1750* / 580**
Gewicht ohne Wasser kg 102 118
Magnesiumschutzanode -
Produktcode AMW.M8.400 AMW.M8.500
*80/10/45°C
**55/10/45°C - Heizwassertemperatur/ Versorgungswassertemperatur/ Brauchwassertempe-
ratur; Durchuss des Heizwassers durch den Heizregister 2,5m³/h.
}

PL;DE;EN;FR-109_f.1194 19
Assembly and operating instructions
1. Read and strictly follow this assembly and operating instructions to ensure a long
life and reliable cylinder operation.
2. The manufacturer of this cylinder will not be liable for any damages due to the
failure to follow the assembly and operating instructions.
3. The cylinder must not be installed in rooms where the temperature may drop below
0°C.
4. The cylinder installation and the initial start-up, as well as all electrical and hydraulic
work must be performed by a qualied professional installer- in strict accordance
with assembly and operating instructions.
5. The cylinder is designed for standing vertical installation- screw on three feet.
6. The device must be installed in such a place and in such a way in order not to flood
the room in case of the emergency water leak.
7. Connections with water installation, central heating system, and solar collectors
must be made in accordance with the diagram in this installation instruction. Failure
to follow the installation instruction invalidate the warranty and may cause cylinder’s
damage.
8. Connections with water installation must be made in accordance with the legally
binding standards.
9. The cylinder is a pressure appliance designed for connection with water installation
the water pressure doesn’t exceed 0,6 MPa. If the water pressure exceeds 0,6 MPa,
the pressure reducing valve before cylinder must be tted.
10. A small leak from the safety valve through the outlet pipe may occur, it is a normal
operating state of the appliance. The outlet of the pipe has to remain open. Do not
clog it, as a clogged outlet may cause cylinder’s breakdown.
11. Do not use the cylinder if you suspect that the safety valve may be faulty.
12. The storage is equipped with a magnesium anode - an additional protection
against corrosion. The anode is an operating part, therefore, it is exposed to wear.
The condition of the magnesium anode should be controlled every 12 months.
The anode must be replaced once every 18 months.
13. Rated temperature of water in the cylinder should not exceed: for 200L capacity -
95°C, for 300L capacity - 80°C.
The cylinder is suitable for tting an immersion heater with thermostat (GRW 1.4, GRW
2.0). The immersion heater must be tted in cork 1½″.
A maximum length of immersion heater:
- 360mm for capacity 200L
- 480mm for capacity 300L.
EN

20
Connection with central heating system
Cylinder must be tted with central heating system by pipe unions 1. A cut-off valves
must be installed before the pipe unions. A flow rate of heating water must be high
enough to maximise cylinder’s efficiency (see technical data table). It concerns the
forced circulation installation (with a central heating water pump).
SWP type is equipped with a single heating coil with huge capacity.
CW
ZG1
C
PG1 ZB
NW
