Kospel EPO2 User manual

EPO2
Electric Instantaneous Water Heater
Chauffe-Eau Électrique Instantané
Elektrischer Durchlauferhitzer DE
GB
FR
NL
Elektrische Doorstromer Voor Tapwater
Calentador Eléctrico De Agua Instantáneo ES
TR
   

2

!
Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten
körperlichen und geistigen Fähigkeiten sowie von Personen ohne Erfahrung und ohne
Sachkenntnis verwendet werden, aber nur wenn die Beaufsichtigung oder Unterweisung
in Bezug auf den Gebrauch des Geräts auf sichere Weise erfolgt, damit die Gefahren
verständlich sind. Kinder sollten mit diesem Gerät nicht spielen und unbeaufsichtigte Kinder
sollten das Gerät nicht reinigen und warten.
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant
des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de
connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à
l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont
été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien
par l’usager ne doivent pas être effectués par des enfants sans surveillance.
DE
FR
GB
This appliance may be used by children at the min. age of 8 years and by persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge about the product,
provided that they have been given supervision or instruction concerning safe usage of the
appliance and that they are aware of potential dangers that might result from usage of the
appliance. Children should not play with the device. Children without supervision should not
complete any cleaning nor maintenance procedures.
NL
Dit apparaat mag worden gebruikt door kinderen op de leeftijd van 8 jaar en door personen
met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis over
het product, op voorwaarde dat zij toezicht of instructie hebben gekregen over veilig gebruik
van het apparaat en zich bewust zijn van mogelijke gevaren die het gevolg kunnen zijn van
het gebruik van het apparaat. Kinderen mogen niet met het apparaat spelen. Kinderen zonder
toezicht mogen geen reinigings- of onderhoudsprocedures uitvoeren.
Este equipo puede ser utilizado por niños de al menos 8 años de edad, por personas con
capacidades físicas o mentales limitadas, solo si está informado del funcionamiento, si
conoce las instrucciones de uso seguro del dispositivo y de los peligros. Preste atención
a los niños que no juegan con el equipo. Los niños desatendidos no deben limpiar ni
mantener el equipo.
ES
Bu cihaz, cihazın güvenli bir şekilde kullanılmasıyla ilgili eğitim veya talimat verilmişse ve
ilgili tehlikeleri anladılarsa 8 yaş ve üstü çocuklar ve ziksel, duyusal veya zihinsel yeterliliği
düşük olan veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Çocuklar
cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı işlemleri gözetimsiz halde çocuklar
tarafından yapılmamalıdır.
TR

DE;ES;FR;GB;NL;TR -067B_f.1106 3
1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.
sichert die dauerhafte und sichere Arbeit des Gerätes.
2. Das Gerät darf nur benutzt werden, wenn es fachmännisch Installiert wurde und
sich in einwandfreiem Zustand bendet.
3. Vor der ersten Inbetriebnahme und nach jeder Außerbetriebnahme (z.B. wegen
Ausfall oder Abstellen der Wasserversorgung), muss die Entlüftung durchgeführt
werden siehe Punkt Entlüftung.
4. Der elektrische Anschluss und die Prüfung der Trennvorrichtung, darf nur von einem
Fachelektriker durchgeführt werden.
5. Das Gerät muss unbedingt geerdet werden.
6. Das Gerät soll dauernd an die elektrische Installation mit einer Klemme
angeschlossen werden (Betreffend nicht EPO2-3).
7. Die elektrische Installation soll mit einem Schutzvorrichtungsgerät ausgestattet
werden, und auch mit anderen Elemente, die das Abschalten vom Stromzufuhr
sichern, der Abstand zwischen den Kontakten der Pole kann nicht weniger als 3
mm betragen.
8. Das Gerät darf nicht in explosionsgefährdeten Räumen, wo die Umgebungstemperatur
unter 0°C fallen kann montiert werden.
9. Der Einsatz der Thermostat-Mischbatterie ist nicht empfholen.
10. Die Aufbewahrung des Durchlauferhitzers in einem Raum mit Temperatur unter 0°C
kann zur Beschädigungen am Gerät führen (im Innneren bendet sich Wasser).
11. Das Gerät darf nur an eine Kaltwasserleistungsrohr angeschlossen werden.
12. Der Wassereinlauf des Geräts darf nicht an eine Wasserquelle eines anderen
Heizsystems angeschlossen werden.
13. Man soll aufpassen, dass der betriebene Durchlauferhitzer nicht aus Wasser geleert
wird, was in Falle des Wassermangels autreten kann.
14. Ist das Gerät an die Stromleitung angeschlossen, darf nicht das Gehäuse geöffnet
werden.
15. Fehlt ein Wasserlter an Wasserzulaufrohr, kann das zu Beschädigungen am Gerät
führen.
16. Die Kalkablagerungen in Durchlauferhitzer können teilweise den Wasserdurchuss
begrenzen oder auch zur Gerätsbeschädigungen führen. Die Beschädigungen am
Gerät und Schäden wegen den Kalkablagerungen fallen nicht unter Garantie. Den
Durchlauferhitzer und die Armatur soll man zeitweise entkalken. Die Häugkeit der
Entkalkungstätigkeiten hängt von der Wasserhärte ab.
17. Es muss darauf geachtet werden, dass das Wasser mit 40°C vor allem bei
Kindern das Empnden von zu großer Wärme hervorruft und einen Eindruck von
Verbrennung auslösen kann.
Bedingungen der sicheren und zuverlässigen Nutzung DE
KOSPEL Reparatur - Hotline [phone]
Technische Unterstützung (kostenlose) 0 800 18 62 155*
*nur aus dem deutschen Festnetz erreichbar

4
1. Zu der Montagestelle soll Wasser- und
Stromleitung zugeführt werden, gemäß den
geltenden Vorschriften.
2. Das Gehäuse abnehmen: Schrauben
herausdrehen, Gehäuse von der Seite der
Stutzen abnehmen.
3. Den Durchlauferhitzer anbringen,
Wasseranschlüsse entweder nach oben oder
nach unten gerichtet.
4. Den Durchlauferhitzer (mit Hilfe von z.B.
elastischen Röhrchen) an Einlaufrohr –
Kaltwasser durch Sieblter und an Auslaufrohr
– Warmwasser anschließen.
5. Kaltwasserzufuhr öffnen, die Dichtheit der
Wasseranschlüsse prüfen.
6. Das Gerät entlüften (siehe Punkt Entlüftung).
7. Den Durchlauferhitzer an die elektrische
Installation anschließen, den Kabel vor dem
Ausfallen der Zugentlastung sichern.
8. Das Gehäuse des Gerätes anbringen.
9. Es muss darauf geachtet werden, dass durch
die Öffnungen in der Rückwand nichts mit den
stromführenden Teilen in Berührung kommt.
Montage mit Stutzen nach oben
gerichtet
Montage mit Stutzen nach unten
gerichtet
Durchussbegrenzer
EPO.2 - 3,5 schwarz 1,9 l/min.
EPO.2 - 4,4 grün 2,5 l/min.
EPO.2 - 5,5/6 violett 3,4 l/min.
Montage

DE;ES;FR;GB;NL;TR -067B_f.1106 5
1. Strom- und Kaltwasserzufuhr sperren.
2. Kaltwasserleitung von Einlaufstutzen des Geräts trennen.
3. Sieblter aus dem Einlaufstutzen herausnehmen.
4. Verschmutzungen aus dem Filter ausspülen und in den Einlaufstutzen wieder
einsetzen.
5. Der Durchlauferhitzer an die Wasserleitung anschließen.
6. Kaltwasserventil öffnen, Dichtheit der Verbindungen prüfen.
7. Entlüftung der Installation und den Durchlauferhitzer durchführen.
Der Durchlauferhitzer ist mit einem Wasseraggregat ausgerüstet, der das automatische
Einschalten des Heizbetreibes bei Wasserentnahme bewirkt.
Betrieb
Wartung
1. Stromversorgung des Geräts abschalten.
2. Warmwasserhahn der Armatur öffnen und abwarten, bis das Wasser blasenfrei
austritt (15 bis 30 Sekunden).
3. Warmwasserventil schließen.
4. Energieversorgung einschalten.
Jedes Mal nach Abstellen bzw. Ausfall der Wasserversorgung muss die Tätigkeit
wiederholt werden.
Entlüftung DE

6
Technische Daten
Durchlauferhitzer
EPO2-3 EPO2-4 EPO2-5 EPO2-6
Nennspannung
230V~
Anschlussleistung
kW 3,5 4,4 5,5 6,0
Bemessungsstrom
A 15,2 19,1 23,9 26,1
Warmwasserleistung (bei Δt =30°C )
l/min 1,7 2,1 2,6 2,9
Nennspannung
220V~
Anschlussleistung
kW 3,2 4,0 5,0 5,5
Bemessungsstrom
A 14,5 18,2 22,7 25,0
Warmwasserleistung (bei Δt =30°C )
l/min 1,5 1,9 2,4 2,6
Mindestießdruck
MPa 0,12 ÷ 0,6
Einschaltießdruck
l/min 1,2 1,6 2,0
Bemessung (Höhe x Breite x Tiefe) mm 225 x 170 x 75
Gewicht
kg 1,2
Minimaler Leitungsquerschnitt
mm2
Netzkabel mit Stecker
3 x 2,5 3 x 4
Maximale zulässige Impedanz
Ω0,34 0,31 0,29
Minimaler elektrischer Widerstand bei Temperatur 15°C
Ωcm 1100
Wasserleitungen
G 3/8” (
Stutzenabstand 80mm
)

DE;ES;FR;GB;NL;TR -067B_f.1106 7
1. Lea y siga extrictamente las instrucciones de instalación y uso para asegurar un
funcionamiento y una duración optima del equipo.
2. El calentador se puede utilizar solamente, cuando se ha instalado correctamente
y está en perfecto estado de funcionamiento.
3. Antes del primer uso se deben aclarar las tuberías para eliminar suciedad (por
ejemplo después de trabajo de mantenimiento) el calentador debe ser purgado de
aire según el punto ”purgado”
4. La conexión del calentador a la red eléctrica y medición de la ecacia de protección
contra incendios debe ser realizada por un electricista autorizado.
5. El calentador debe estar debidamente conectado a tierra.
6. El dispositivo debe estar conectado permanentemente a la instalación eléctrica
con la toma de tierra (EPO2-3 no aplicable).
7. La instalación eléctrica debe estar equipada con el dispositivo diferencial residual
y medios para desconectar el aparato de la fuente de alimentación, en el cual la
distancia entre los contactos de todos los polos no es menos de 3 mm.
8. Este dispositivo no se puede instalar en lugares con peligro de explosión o en
lugares con riesgo de congelación del agua, donde la temperatura de ambiente
puede caer por debajo de 0ºC.
9. No se recomienda usar las baterías termostáticas.
10. Este dispositivo no se puede guardar en los lugares con riesgo de congelación
del agua, donde la temperatura de ambiente puede caer por debajo de 0ºC, existe
riesgo de dañar el calentador (dentro hay agua).
11. El dispositivo sólo puede conectarse a la tubería de suministro de agua fría.
12. La entrada de agua de este aparato no se conectará al agua de entrada obtenida
de ningún otro sistema de calentamiento de agua.
13. Hay que vigilar que exista agua en el circuito del calentador, reparar fugas, (no
utilizar durante labores de mantenimiento o corte de la red de agua el calentador).
14. No se debe abrir nunca la carcasa del calentador con alimentación eléctrica.
15. La ausencia del ltro de malla en la alimentación de agua puede causar avería del
calentador.
16. La cal en los elementos del calentador puede reducir signicativamente el ujo de
agua o dañar el calentador. La avería del calentador y los daños causados por la
cal no están sujetos a la garantía. El calentador y accesorios sanitarios deben ser
periódicamente descalcicados. La frecuencia de estas operaciones dependen de
la dureza de agua.
17. Preste atención que el agua a temperaturas superiores a 40°C produce una
sensación de calor, especialmente a los niños, y puede causar sensación de
quemaduras.
Instrucciones de seguridad y funcionamiento seguro ES

8
1. Llevar al lugar de la instalación del calentador
la toma eléctrica y hidráulica, según normativas
vigentes.
2. Quitar la carcasa del calentador: destornillar
los tornillos, desmontar la carcasa por la parte
de los racores.
3. Fijar el calentador en la posición vertical con
las conexiones hacia arriba o abajo, como en
el esquema.
4. Conectar (por ejemplo utilizar mangueras
exibles reforzadas) entrada de agua fría al
racor de entrada a través del ltro de malla
y la salida el agua caliente al racor de salida.
5. Abrir agua fría controlando que no existan
fugas en las conexiones de agua.
6. Desairear la instalación según el punto
„Purgado de aire”
7. Conectar la unidad a la instalación eléctrica de
acuerdo con las marcas, apriete la abrazadera
del cable para asegurarse que el cable no se
deslice.
8. Montar la carcasa del calentador.
9. Asegurarse de que no hay acceso a los
elementos internos del calentador ni a sus
conexiones eléctricas.

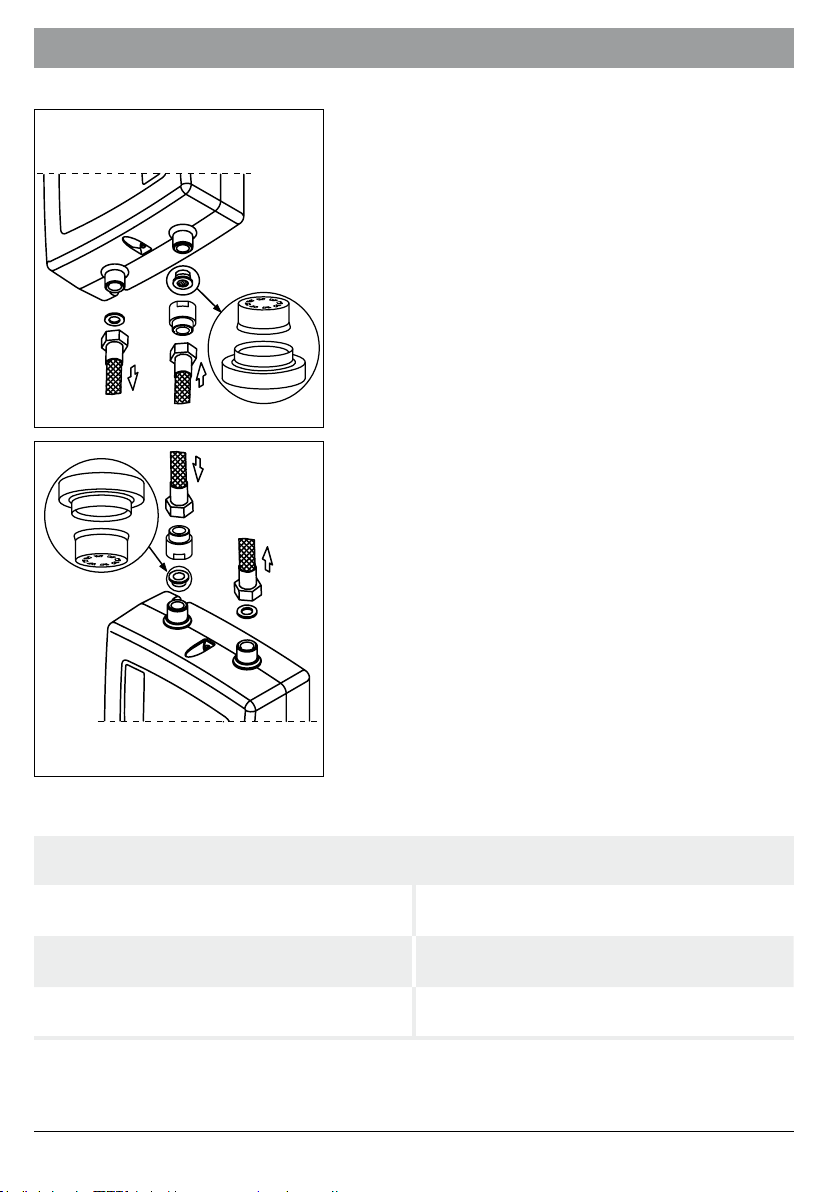

montaje con las conexiones
hacia arriba
montaje con las conexiones
hacia abajo
Bobinas de reactancia
EPO.2 - 3,5 negro 1,9 l/min.
EPO.2 - 4,4 verde 2,5 l/min.
EPO.2 - 5,5/6 violeta 3,4 l/min.
Instalación y montaje

DE;ES;FR;GB;NL;TR -067B_f.1106 9
1. Cortar la alimentación eléctrica y también la entrada de agua fría.
2. Desenroscar la conexión de instalación de agua del racor de entrada.
3. Retirar el ltro de malla de la entrada de agua fría.
4. Eliminar la suciedad del ltro de malla y montarlo de nuevo.
5. Enroscar la entrada de agua fría al racor de entrada.
6. Abrir la válvula en la entrada de agua fría - comprobar que no existan fugas.
7. Realizar la purge de aire de la instalación de agua y del calentador.
El calentador está equipado con un presostato de presión diferencial, este regula el ujo
adecuado através del calentador, conectara automaticamente el calentamiento de agua.
Funcionamiento
ES
Mantenimiento
1. Desconectar la alimentación eléctrica del calentador.
2. Conectar el agua (abrir el grifo de agua caliente) durante el tiempo necesario para
purgar el aire de la instalación (más o menos 15-30 segundos) hasta que el agua
comience a uir con caudal contante sin burbujas de aire.
3. Cerrar el grifo.
4. Conectar alimentación eléctrica.
El proceso de purge de aire debe repetirse cada vez que se vacie el agua de la
unidad o de las tuberías del agua.
Purgado de aire

10
Datos técnicos
Calentador
EPO2-3 EPO2-4 EPO2-5 EPO2-6
Tensión 230V~ Potencia nominal kW 3,5 4,4 5,5 6,0
Intensidad A 15,2 19,1 23,9 26,1
Rendimiento (con incremento de temperatura de agua a 30°C) l/min 1,7 2,1 2,6 2,9
Tensión 220V~ Potencia nominal kW 3,2 4,0 5,0 5,5
Intensidad A 14,5 18,2 22,7 25,0
Rendimiento (con incremento de temperatura de agua a 30°C) l/min 1,5 1,9 2,4 2,6
Presión de agua MPa 0,12 ÷ 0,6 Caudal mínimo l/min 1,2 1,6 2,0 Dimensiones (alto x ancho x profundidad) mm 225 x 170 x 75 Peso kg 1,2
Sección mínima de cables mm2
con enchufe
3 x 2,5 3 x 4
Impedancia eléctrica máxima Ω0,34 0,31 0,29
Resistencia mínima del agua a tem. 15°C Ωcm 1100 Conexión para el agua G 3/8” (
separación entre los racores 80mm
)

DE;ES;FR;GB;NL;TR -067B_f.1106 11
1. Lire et suivre attentivement les instructions d’installation et d’utilisation an d’assurer
un fonctionnement et une durée de vie optimales de votre matériel.
2. Le chauffe eau peut être utilisé seulement quand il est correctement installé et est
en parfait état de fonctionnement.
3. Avant la première utilisation et après chaque vidange du chauffe-eau d’eau (par
exemple dans le cadre des travaux de plomberie) il doit être purge selon le point
de „Purge”.
4. Cet appareil devra être installé par un professionnel, il doit vérier l’efcacité de la
protection électrique.
5. Chauffe-eau doit être absolument mise à la terre.
6. Chauffe-eau doit être absolument connectés de façon permanente au réseau
électrique (Ne concerne pas EPO2-3).
7. L’installation électrique doit être équipée d’un dispositif de protection différentielle et
les moyens permettant au chauffe-eau de se déconnecter de la source d’alimentation
dont les pôles seront espacés de 3 mm minimum.
8. Ne pas installer le chauffe eau dans des zones à risques d’explosion et où la
température peut tomber en dessous de 0°C.
9. Utilisation d’une robinetterie thermostatique n’est pas recommandé.
10. Stockage de chauffe-eau dans un endroit ou la température est inférieur a 0°C
menacé d’endommager le chauffe-eau (il y a de l’eau à l’intérieur).
11. L’appareil peut être branché seulement à la conduite d’eau froide.
12. L’entrée d’eau dans cet appareil ne peut pas être connectée à une source d’eau
provenant d’un autre système de chauffage.
13. Il faut veiller pour que le chauffe eau raccordé au réseau électrique, ne soit pas
vidée d’eau, qui peut survenir en l’absence d’eau dans l’installation.
14. Ne pas ouvrir le boîtier de l’appareil lorsqu’il est connecté au réseau électrique.
15. L’absence du ltre sur l’alimentation d’eau peut endommager le chauffe eau.
16. Dépôts de calcaire sur les éléments chauffants peut réduire considérablement le
débit d’eau ou même endommager l’appareil. Panne de l’appareil et les dommages
résultant de calcaire ne sont pas couverts par la garantie. Chauffe eau et robinetterie
sanitaire doivent être périodiquement détartré, la fréquence des détartrages dépend
de la dureté de l’eau.
17. Rappelez-vous qu’une eau à 40°C peut produire une sensation de brûlure
(particulièrement chez les enfants).
 FR

12
1. Amener l’électricité et conduites d’eau jusqu’
à l’endroit où le chauffe eau doit être installé,
conformément au normes en vigueur.
2. Enlever boîtier du chauffe eau: dévisser les
vises qui tient le boîtier, enlever le boîtier de
cotes des tuyaux d’alimentation en eau.
3. Fixez le chauffe-eau en position verticale avec
les raccords vers le haut ou vers le bas, comme
sur le dessin.
4. Raccorder le tuyau d’arrivée d’eau froide au
raccord d’entrée du chauffe-eau au moyen
p.ex. d’un tuyau exible arme (n’oubliez pas de
ltre a tamis avec réducteur) puis sortie d’eau
chaude au raccord de sortie du chauffe eau.
5. Ouvrir la vanne d’arrivée d’eau froid et vérier
l’étanchéité.
6. Purger votre installation sellons points „Purge”.
7. Brancher le chauffe-eau au réseau électrique
conformément aux indications, utilisent pour
la xation de câble un décharge de traction.
8. Fixer le boîtier du chauffe eau.
9. S’assurer qu’il n’y a pas d’accès aux éléments
sous tension par derrière de chauffe eau.
montage avec les raccords vers
le haut (arrivée d’eau froid)
montage avec les raccords vers
le bas (arrivée d’eau froid)
Réducteur
EPO.2 - 3,5 noir 1,9 l/min.
EPO.2 - 4,4 vert 2,5 l/min.
EPO.2 - 5,5/6 violet 3,4 l/min.
Le montage

DE;ES;FR;GB;NL;TR -067B_f.1106 13
1. Couper l’eau et l’électricité.
2. Débrancher l’arrive d’eau froid de raccord d’entrée du chauffe-eau.
3. Enlever le ltre à tamis avec réducteur sur arrivée d’eau froide du chauffe eau.
4. Nettoyer le ltre et le remettre a sa place.
5. Brancher l’arrive d’eau froid au raccord d’entrée du chauffe-eau.
6. Ouvrir la vanne d’eau - vériez l’étanchéité des raccords.
7. Purger l’installation et votre chauffe-eau.
Le chauffage est équipé d’une commutateur de pression différentielle, qui démarre
automatiquement le chauffage après ouverture de robinet et atteindre un débit adéquat.
Exploitation
Entretien
1. Couper l’alimentation électrique du chauffe eau.
2. Ouvrez le robinet d’eau chaude an de purger l’installation jusqu’à ce que
l’écoulement de l’eau devienne régulier et constant (15-30 secondes environ).
3. Fermer le robinet.
4. Brancher l’alimentation électrique.
Purger l’appareil chaque fois que l’eau sera coupée.
Purge FR

14
Données techniques
Chauffe-eau
EPO2-3 EPO2-4 EPO2-5 EPO2-6
Alimentation
230V~
Puissance nominale
kW 3,5 4,4 5,5 6,0
Ampérage
A 15,2 19,1 23,9 26,1
Débit (avec augmentation de la temp. de 30°C)
l/min 1,7 2,1 2,6 2,9
Alimentation
220V~
Puissance nominale
kW 3,2 4,0 5,0 5,5
Ampérage
A 14,5 18,2 22,7 25,0
Débit (avec augmentation de la temp. de 30°C)
l/min 1,5 1,9 2,4 2,6
Pression d’alimentation en eau
MPa 0,12 ÷ 0,6
Point d’enclenchement du chauffage
l/min 1,2 1,6 2,0
Dimensions (hauteur x largeur x profondeur) mm 225 x 170 x 75
Poids
kg 1,2
Min. section du câble d’alimentation électrique
mm2Cordon d’alimentation avec la prise 3 x 2,5 3 x 4
Impédance maximale tolérée par le réseau électrique
Ω0,34 0,31 0,29
Résistivité minimale de l’eau à 15°C
Ωcm 1100
Section de tuyau
G 3/8” (
écart des tubulures 80mm
)

DE;ES;FR;GB;NL;TR -067B_f.1106 15
1. Read and strictly follow the installation and operating instructions to ensure a long
life and reliable unit operation.
2. The unit can only be used when in perfect technical condition and correctly installed.
3. The unit should always be vented before initial start-up. Vent the unit each time
after the water has been emptied from the heater or pipes (e.g. when water supply
system has been repaired or maintained). See „Venting” section for details.
4. Connection to electrical system and measurement of re protection effectiveness
should be made by a qualied person.
5. The unit must be earthed.
6. The unit must be permanently connected to the mains which is equipped with an
earthing terminal (It doesn’t concern to EPO2-3).
7. Electric installation should be equipped with residual current protective devices
and other solutions which will ensure disconnecting the heater from the source of
power (intervals between all their poles should not be less than 3 mm).
8. The unit must never be installed in a are where there is risk of explosion.
9. It is not recommended to use thermostatic mixers.
10. The unit must never be exposed to temperatures below 0°C
11. The unit can only be connected to the cold water supplies.
12. The water inlet of this appliance shall not be connected to inlet water obtained from
any other water heating system.
13. Do not use when the water has been emptied from the unit or pipes (e.g. when
water supply system has been repaired or maintained).
14. Unit’s cover must not be taken off while power is on.
15. Failure to install the lter on water supply pipe can cause unit damage.
16. Accumulation of limescale in parts of the water heater may cause limited water ow
and failure of the water heater. Failure of the heater and damages caused by the
limescale will not be covered by the warranty. The water heaters and ttings must
be descaled on the regular basis, the frequency of limescale removal depanding
on the quality of water.
17. Appropriate precaution must be taken while using hot water. Temperature of water
over 40°C may cause scalding and be dangerous for children.
 GB

16
1. Install the water system pipes and electric
supply cables in accordance with the relevant
regulations.
2. Take off the unit’s cover: undo the screws, slide
the cover off starting from the inlet and outlet
side.
3. Fix the unit in vertical position with the inlet
and outlet on the top, or on the bottom, as in
the picture.
4. Connect (e.g. using exible hoses) cold water
to the inlet pipe inserting a lter in between and
connect hot water to the outlet pipe.
5. Open the cold water valve and check for leaks.
6. Vent the installation according to the „Venting”
section.
7. Connect the unit to electric installation in
accordance with markings, tighten cable clamp
to secure cable from slipping.
8. Put the unit’s cover back.
9. Make sure that there is no access to live parts
through the holes at the back plate.
Installation with the outlet and
inlet pipes on the top.
Installation with the outlet and
inlet pipes on the bottom.
ow restriction insert
EPO.2 - 3,5 black 1,9 l/min.
EPO.2 - 4,4 green 2,5 l/min.
EPO.2 - 5,5/6 violet 3,4 l/min
Installation – Assembly

DE;ES;FR;GB;NL;TR -067B_f.1106 17
1. Cut off power and cold water supplies.
2. Undo the ttings on the inlet pipe.
3. Take the lter out from the ttings at the cold water inlet.
4. Clean and install the lter in the former position.
5. Connect cold water supply pipe with the inlet pipe.
6. Open the cut-off valve on cold water supply pipe - check connections for leaks.
7. Vent the unit and water system.
The unit is equipped with a differential pressure switch. It switches heating automatically
when there is a proper water ow through the unit.
Operating
Maintenance
GB
1. Shut off electric supply.
2. Open the hot water tap in order to vent the water installation (for about 15-30
seconds), until the ow of water becomes constant and even.
3. Close the valve.
4. Switch electric supply on.
Do this each time any pipework has been disrupted.
Venting

18
Technical data
Water heater
EPO2-3 EPO2-4 EPO2-5 EPO2-6
Rated voltage
230V~
Rated power
kW 3,5 4,4 5,5 6,0
Power consumption
A 15,2 19,1 23,9 26,1
Efciency (at Δt = 30°C)
l/min 1,7 2,1 2,6 2,9
Rated voltage
220V~
Rated power
kW 3,2 4,0 5,0 5,5
Power consumption
A 14,5 18,2 22,7 25,0
Efciency (at Δt = 30°C)
l/min 1,5 1,9 2,4 2,6
Supply water pressure
MPa 0,12 ÷ 0,6
Operating point
l/min 1,2 1,6 2,0
Overall dimension (height x width x depth) mm 225 x 170 x 75
Weight
kg 1,2
Min. connecting wires section
mm2Power cord with plug 3 x 2,5 3 x 4
The maximum allowed network impedance
Ω0,34 0,31 0,29
Min. resistivity of water at temperature 15°C
Ωcm 1100
Water supply pipe section
G 3/8” (
distance between inlet and outlet 80mm
)

DE;ES;FR;GB;NL;TR -067B_f.1106 19
1. Lees en volg de installatie- en bedieningsinstructies nauwkeurig om verzekerd te zijn van
een lange levensduur en betrouwbare werking.
2. Het apparaat is ontworpen om aan de wand opgehangen te worden.
3. Het apparaat kan alleen gebruikt worden wanneer het verkeert in perfecte conditie en correct
gemonteerd is.
4. Het apparaat dient ten alle tijden volgens de geldende normen voorwaterleidinginstallaties
en elektrische installaties te worden geïnstalleerd.
5. Wanneer er een terugslagklep gemonteerd is in de watertoevoer dan dient er tevens een
veiligheidsklep gemonteerd tussen het apparaat en de terugslagklep te worden.
6. Het toestel mag alleen aan de koud water leiding worden geïnstalleerd en mag niet worden
gebruikt als naverwarmer.
7. Het gebruik van thermostatische mengkranen wordt afgeraden,
8. Het apparaat moet altijd ontlucht worden vóór de eerste inbedrijf name. Ontlucht het apparaat
ook elke keer nadat het is afgetapt geweest (B.V. wanneer de watertoevoer is gerepareerd
of onderhouden).
9. Aansluiten van het elektrische systeem moet ten alle tijden gedaan worden door een
gekwaliceerd persoon, conform de geldende wet en regelgeving.
10. Het apparaat dient geaard te worden.
11. Het apparaat moet permanent aangesloten zijn op de elektrische voeding die uitgerust is
met een aardklem (Dit geldt niet voor EPO2-3).
12. De inlaat van dit apparaat kan niet worden aangesloten op een waterbron van een ander
vermarmingssystem.
13. Elektrische installatie dient uitgerust te zijn met een aardlekbeveiliging en/of andere
oplossingen die er voor zorgen dat het apparaat van de stroombron wordt losgekoppeld
(wij adviseren om de doorstromer op een separate 4-polige aardlekschakelaar van 10 of
30mA aan te sluiten).
14. Het apparaat dient niet geïnstalleerd te worden op een locatie waar explosiegevaar is.
15. Het apparaat dient geplaatst worden in een vorstvrije ruimte (er is water in het apparaat
aanwezig).
16. Zorg er voor dat het apparaat niet wordt ingeschakeld wanneer het niet met water gevuld
is! (B.V. wanneer het watertoevoersysteem is gerepareerd of onderhouden).
17. De mantel van het apparaat mag niet verwijderd worden terwijl de spanning er nog op staat.
18. Niet installeren van het lter in de water toevoer leiding kan schade veroorzaken aan het
apparaat.
19. Afzetting van kalkaanslag in delen van de doorstromer kan beperkte waterdoorstroming en
falen van de doorstromer veroorzaken. Falen van de doorstromer en schade veroorzaakt
door kalkaanslag worden niet gedekt door de garantie. De water doorstromers en uitrusting
dienen op regelmatige basis ontkalkt te worden, de frequentie van kalkaanslag verwijdering
hangt af van de kwaliteit van het water.
20. Gepaste voorzorgsmaatregelen moeten worden genomen tijdens het gebruik van warm
water. Temperatuur van water hoger dan 40°C kan een heet gevoel veroorzaken en kan
gevaarlijk zijn voor kinderen.
21. De doorstromer dient zodanig gemonteerd te worden dat deze ten alle tijden bereikbaar is,
en onderhoudswerkzaamheden uitgevoerd kunnen worden. Het is aan te bevelen het toestel
rondom 100mm vrij te houden van zijwanden/ plafonds/ vloer.
Veiligheidsinstructies NL

20
1. Installeer de doorstromer volgens de geldende
normen en richtlijnen voor waterleiding
installaties en elektrische installaties,
2. Verwijder de kap van het apparaat door de
schroeven los te draaien aan de zijde van de
aansluitingen. Schuif de kap van het toestel,
3. Bevestig de doorstromer aan de muur, met de
aansluitingen naar boven, of naar beneden,
zoals in de afbeelding,
4. Sluit de koud waterleiding aan op de inlaat, en
plaats het lter in deze aansluiting. Monteer de
warm waterleiding op de uitlaat poort van het
toestel. Gebruik hiervoor bijvoorbeeld exibele
slangen.
5. Open de koud water toevoer, zodat het
toestel onder druk komt. Controleer of er geen
lekkages aanwezig zijn,
6. Ontlucht de waterleidingen door de warme
kraan gedurende 15-30 seconden te laten
lopen. Zorg er voor dat het toestel nu nog
uit staat! Volg hiervoor de beschrijving in
hoofdstuk “ontluchten”.
7. Sluit de elektrische voeding aan volgens de
regelgeving, monteer de draden onder de
klemmen en trekonderbreking zodat deze niet
los kunnen schieten,
8. Sluit het deksel en draai de schroeven aan,
9. Zorg ervoor dat er door de openingen in de
achterplaat geen toegang is tot de onder
spanning staande delen.
Installatie met de aansluitingen
aan de bovenzijde.
Installatie met de aansluitingen
aan onderzijde.
Er zijn 3 mogelijke begrenzers:
EPO.2 - 3,5 black 1,9 l/min.
EPO.2 - 4,4 green 2,5 l/min.
EPO.2 - 5,5/6 violet 3,4 l/min
Installatie / Montage
