Kospel SE140 User manual

Zasobnik Wody
Warmwasserpufferspeicher
Ballon préparateur ECS
DHW Cylinder
SE
DE
PL
GB
FR

3
PL;DE;FR;GB-042_f.1143
Stojący zasobnik SE przeznaczony jest do magazynowania ciepłej wody na cele
użytkowe.
Głównym elementem zasobnika jest zbiornik stalowy pokryty emalią ceramiczną. Dodatkowe
zabezpieczenie antykorozyjne stanowi anoda magnezowa. Izolacja termiczna zbiornika
zapewnia bardzo dobre właściwości akumulacyjne urządzenia.
Zasobnik posiada króciec do montażu grzałki elektrycznej z termostatem (np. GRW 1.4,
GRW 2.0,..). Grzałkę należy wkręcić w miejsce korka 1½” [7].
Maksymalna długość grzałki:
- 360 mm dla pojemności 140 litrów
- 450 mm dla pojemności 200 litrów
- 550 mm dla pojemności 250, 300 litrów
- 600 mm dla pojemności 400 litrów
- 670 mm dla pojemności 500 litrów.
Zasobnik może być stosowany w budownictwie jednorodzinnym, budownictwie
komunalnym, pomieszczeniach socjalnych itp. do magazynowania, a w przypadku
zastosowania grzałki elektrycznej z termostatem, do przygotowania ciepłej wody
użytkowej dla celów higieniczno - sanitarnych (mycie, pranie, itp.). Urządzenie jest
przystosowane do pracy w pozycji pionowej.
Przeznaczenie
Warunki bezpiecznej i niezawodnej pracy
- zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację
i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę,
- zainstalowanie i użytkowanie zbiornika buforowego niezgodne z niniejszą instrukcją
jest niedozwolone - grozi awarią i powoduje utratę gwarancji,
- urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra
otoczenia może obniżyć się poniżej 0°C,
- zamontowanie i uru cho mie nie zbiornika buforowego oraz wy ko na nie instalacji
towarzyszących należy powierzyć spe cja li stycz ne mu zakładowi usługowemu,
- nie wolno przekraczać temperatury znamionowej 80°C! w zbiornikach (250l,
300l, 400l i 500l). W zbiornikach 140l, 200l nie wolno przekraczać temperatury
znamionowej 95ºC
PL

4
Instalacja
• Zasobnik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech
wkręcanych stopkach.
• Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej.
• Podłączenia muszą być wykonane bezwzględnie zgodnie ze schematem zawartym
w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia
użytkownika gwarancji oraz grozi awarią.
• Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek
awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
Podłączenie do instalacji wodociągowej
CW
C
ZW
ZB
NW

5
PL;DE;FR;GB-042_f.1143
• Na doprowadzeniu zimnej wody należy bezwzględnie zamontować zawór
bezpieczeństwa (6 bar), zgodnie z kierunkiem przepływu znajdującym się na korpusie
zaworu.
• Między zbiornikiem a zaworem bezpieczeństwa nie może znajdować się żaden zawór
odcinający ani element dławiący przepływ.
• Rura odprowadzająca zaworu bezpieczeństwa powinna być zainstalowana
w sposób ciągły ku dołowi, w otoczeniu wolnym od przemarzania i pozostawać
otwarta do atmosfery, a wyciek wody powinien być widoczny.
• Montaż zaworu bezpieczeństwa ponad górną krawędzią zasobnika wyeliminuje
konieczność opróżniania zasobnika z wody przy konieczności wymiany zaworu.
• Jeżeli na przewodzie doprowadzającym zimną wodę znajduje się zawór zwrotny,
wskazane jest zamontowanie przeponowego naczynia wzbiorczego przeznaczonego
do pracy w instalacji wody użytkowej.
• Na doprowadzeniu zimnej wody należy zainstalować zawór odcinający oraz zawór
spustowy.
Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca, który znajduje się
na górnej części wymiennika. Każdy zasobnik wyposażony jest w króciec przeznaczony
do podłączenia cyrkulacji C.

6
Budowa

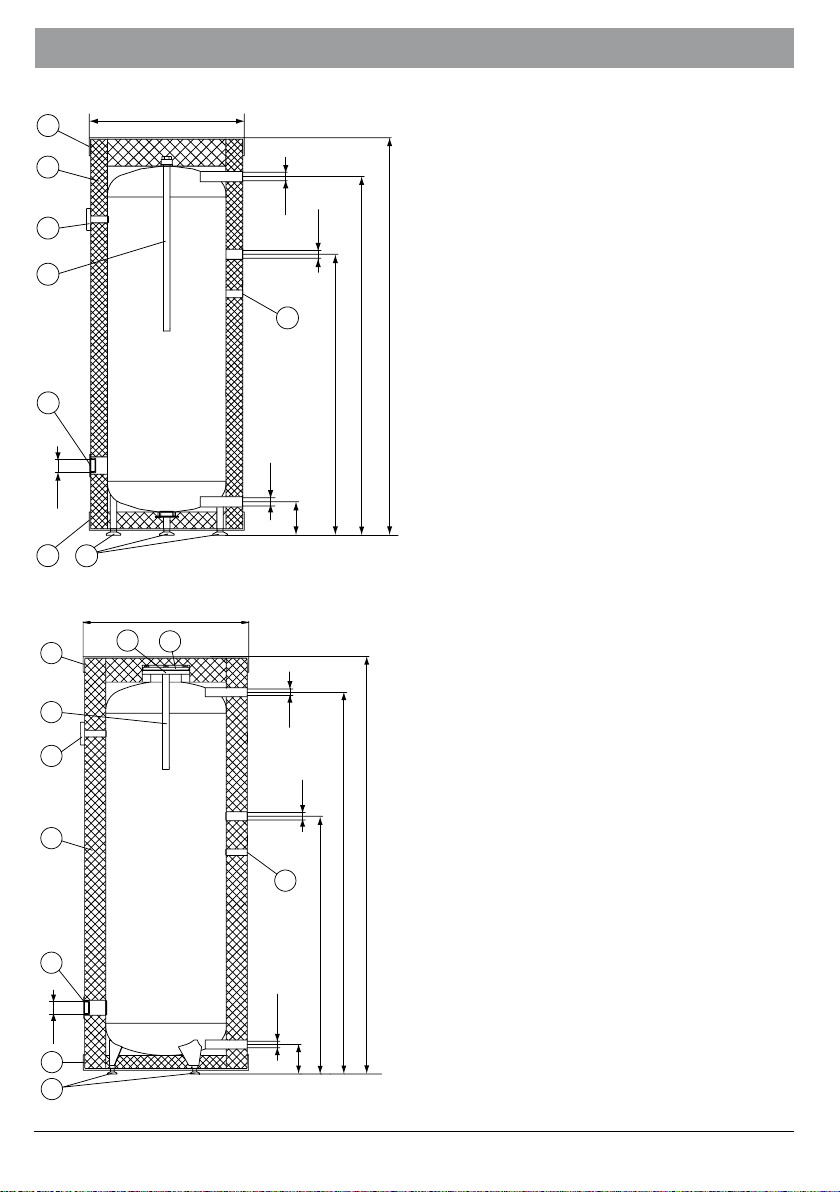

Budowa zasobnika SE-140
[6] - rurka czujnika
[7] - króciec grzałki elektrycznej
(korek 1 ½")
[8] - izolacja termiczna
[9] - termometr
[10] - anoda magnezowa
[11] - pokrywa górna
[14] - pokrywa dolna
[15] - stopki
C - cyrkulacja
A - D - wymiary określone w tabeli
"Dane techniczne"
G1½
1514
7
10
9
11
8
G3/4
ZW
6
C
CW
ø500
G3/4
G3/4
A
B
C
D
C
B
G3/4
G3/4
ø595 (200 l)
CW
C
6
ZW
A
1312
11
8
10
9
7
14
15
D
G1½
G3/4
Budowa zasobnika SE-200
[6] - rurka czujnika
[7] - króciec grzałki elektrycznej
(korek 1½")
[8] - izolacja termiczna
[9] - termometr
[10] - anoda magnezowa
[11] - pokrywa górna
[12] - otwór rewizyjny
[13] - pokrywa otworu rewizyjnego
[14] - pokrywa dolna
[15] - stopki
ZW - zimna woda
CW - ciepła woda
C - cyrkulacja
A - D - wymiary określone w tabeli
"Dane techniczne"

7
PL;DE;FR;GB-042_f.1143

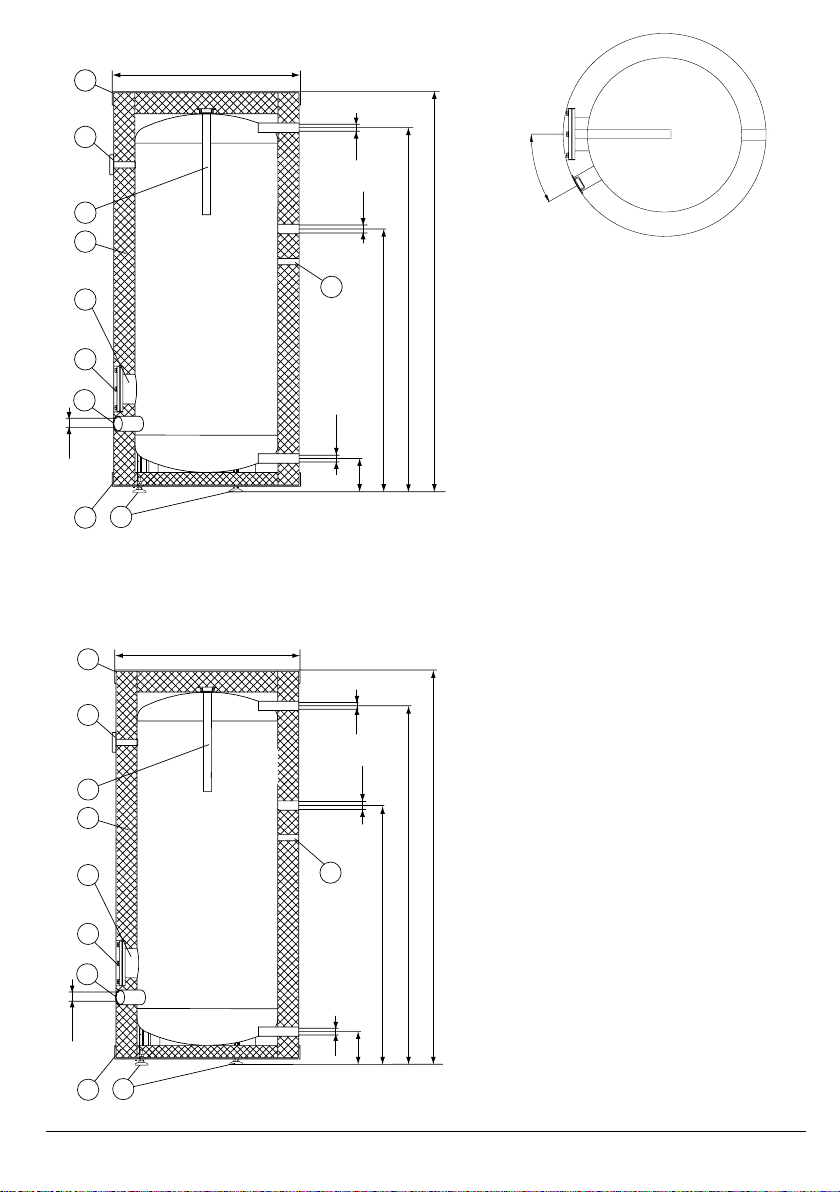

Budowa zasobników
SE-250, SE-300,
SE-400, SE-500
[6] - rurka czujnika
[7] - króciec grzałki elektrycznej
(korek 1½")
[8] - izolacja termiczna
[9] - termometr
[10] - anoda magnezowa
[11] - pokrywa górna
[12] - otwór rewizyjny
[13] - pokrywa otworu rewizyjnego
[14] - pokrywa dolna
[15] - stopki
ZW - zimna woda
CW - ciepła woda
C - cyrkulacja
A - D - wymiary określone w tabeli "Dane
techniczne"
30
0
ZW
CW
ø695 (250, 300 l)
G3/4
A
G3/4 G3/4
G1½
7
8
9
11
10
12
13
B
C
D
6
C
14 15
ZW
CW
ø755 (400 l)
ø854 (500 l)
A
G3/4 G1
G1½
7
8
9
11
10
12
13
B
C
D
6
C
14 15

8
Uruchomienie
Przed uruchomieniem zasobnika należy optycznie sprawdzić podłączenie urządzenia
oraz prawidłowość montażu zgodnie ze schematem.
Zasobnik należy napełnić wodą:
• otworzyć zawór na doprowadzeniu wody zimnej,
• otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody
bez pęcherzy powietrza świadczy o napełnieniu zbiornika),
• zamknąć zawory czerpalne,
Sprawdzić szczelność połączeń. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie
z instrukcją producenta zaworu).
Eksploatacja
• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi
wypływ wody zawór jest niesprawny i nie wolno eksploatować zasobnika).
• Czyścić okresowo zbiornik. Częstotliwość czyszczenia zbiornika zależy od twardości
wody występującej na danym terenie. Czynność tę należy zlecić zakładowi
serwisowemu.
• Raz w roku należy sprawdzić anodę magnezową.
• Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową.
- wymiana anody [10] (dotyczy wszystkich pojemności oprócz SE-200): zdjąć pokrywę
górną [11], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający
na doprowadzeniu zimnej wody, otworzyć zawór cieplej wody na baterii, otworzyć
zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić
anodę nie powodując zalania pomieszczenia, odkręcić korek i wykręcić anodę.
- wymiana anody [10] (zasobnik SE-200): zdjąć pokrywę górną [11], wyjąć znajdujący
się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej
wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić
taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania
pomieszczenia, odkręcić pokrywę otworu rewizyjnego [13] i wykręcić anodę.
• W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.
• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu
serwisowego.
• Zaleca się zaizolowanie termiczne rury odprowadzającej w celu zminimalizowania
strat ciepła.
Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają
one obsłudze gwarancyjnej.

9
PL;DE;FR;GB-042_f.1143
Dane techniczne
Zasobnik ciepłej wody użytkowej SE140 SE200 SE250 SE300 SE400 SE500
Pojemność znamionowa l140 200 250 300 400 500
Ciśnienie znamionowe MPa 0,6
Temperatura znamionowa °C 95 80
Masa bez wody kg 40 60 62 71 99 128
Wymiary
Średnica
mm
500 595 695 755 854
A112 127 127 127 124 136
B995 1199 943 1093 1125 1220
C1305 1464 1230 1464 1507 1584
D1435 1610 1380 1615 1660 1800
Anoda magnezowa - kod serwisowy 00942 01448 01450 Anoda magnezowa - kod produktu AMW.400 AMW.M8.450 AMW.
M8.400
PL

10
Der SE-Speicher ist für die Warmwasserbereitung für Nutzungszwecke vorgesehen.
Der Speicher besteht aus Stahl und ist durch eine Emalierung vor Korrosion geschützt.
Die thermische Isolierung des Speichers bietet gute Akkumulationseigenschaften des
Geräts an.
Der Speicher besitzt einen Stutzen zur Montage des elektrischen Heizstabs mit dem
Thermostat (z.B. GRW 1.4, GRW 2.0,..). Der Heizstab sollte in die Stelle des Korken
1½ [7] eingeschraubt werden..
Maximale Länge des Heizstabs:
– 360 mm für 140 Liter
– 450 mm für 200 Liter
– 550 mm für 250, 300 Liter
– 600 mm für 400 Liter
– 670 mm für 500 Liter,
Der Speicher kann in Einfamilienhäusern, kommunalen Gebäuden, Sozialräumen
eingesetzt werden etc. und im Fall einer Anwendung des elektrichen Heizstab mit
Thermostat für eine Warmwasseraufbereitung für Sanitärzwecke (Waschen, Wäsche,
usw.). Das Gerät ist für einen Betrieb in senkrechter Position vorgesehen.
Anwendungsbereich
Bedingungen einer sicheren und zuverlässigen Nutzung
- Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.
sichert einen dauerhaften und sicherheitsgerechten Betrieb des Geräts.
- Es ist unzulässig den Pufferspeicher auf eine andere Weise als in der
Bedienungsanleitung beschrieben zu montieren – das Nichtbeachten dieser Regeln
kann zu Störungen am Gerät und zu einem Garantieverlust führen.
- Das Gerät darf nicht dort montiert werden, wo die Umgebungstemperatur unter 0°C
fallen kann.
- Die Montage und Inbetriebnahme des Pufferspeichers, als auch alle
Installationstätigkeiten sollten durch einen Fachbetrieb durchgeführt werden.
- Darf die Nenntemperatur von 80°C nicht überschreiten! die Speicher (250l, 300l,
400l und 500l). In den Speichern 140l, 200l dürfen die Nenntemperatur von 95°C
nicht überschreiten

11
PL;DE;FR;GB-042_f.1143
Montage
• Der Speicher darf ausschließlich in vertikaler Position montiert werden, indem man
ihn auf drei einzuschraubenden Stellfüßen aufstellt.
• Nach der Einstellung ist das Gerät an die Wasserinstallation anzuschließen.
• Die Anschlüsse sollten gemäß des Schemas in der Bedienungsanleitung
durchgeführt werden. Eine andere Anschlussart, die von der Bedienungsanleitung
wesentlich abweicht entzieht dem Benutzer den Garantieanspruch und kann zu
Störungen führen.
• Das Gerät muss an solcher Stelle und auf bestimmte Art und Weise montiert werden,
um eventuellen Wasseraustritt aus dem Behälter oder den Wasseranschlüssen im
Raum zu vermeiden.

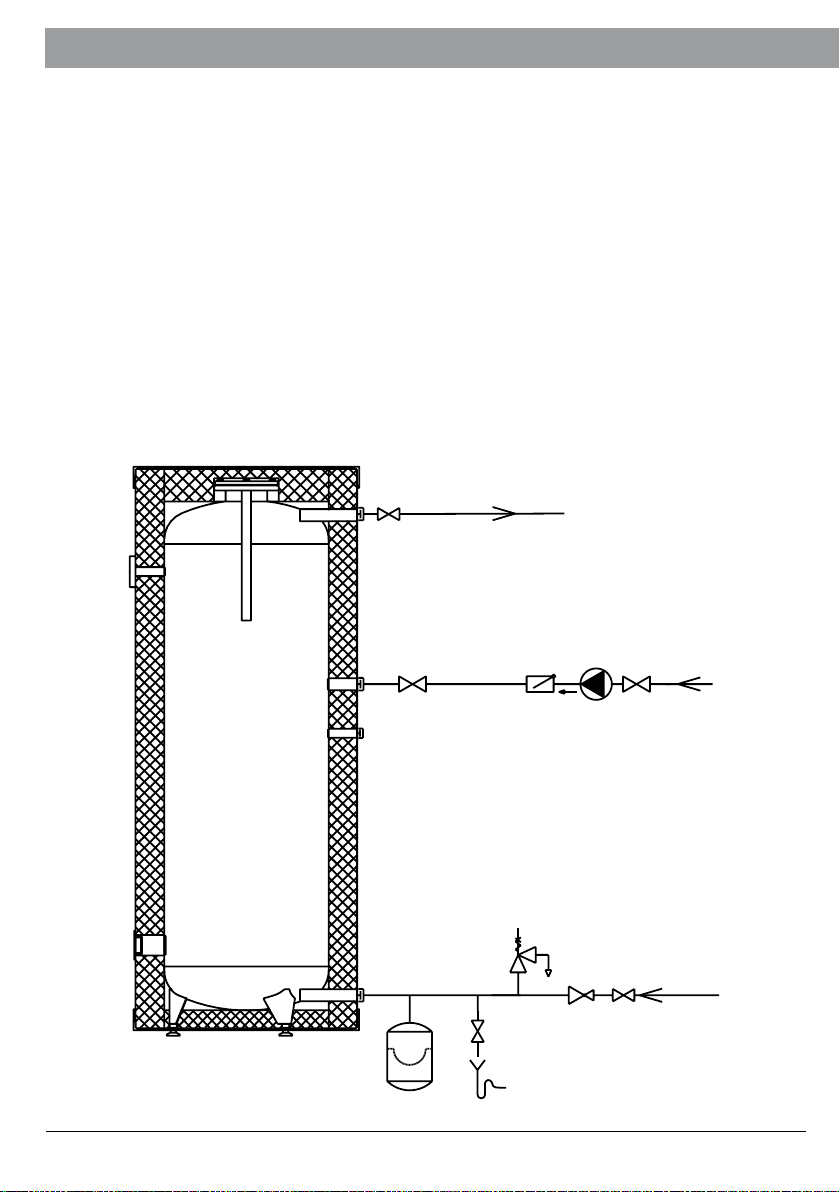

Anschluss an eine Wasserinstallation
CW
C
ZW
ZB
NW
DE

12
• An der Kaltwasserzufuhr ist unbedingt ein Sicherheitsventil (6bar) in entsprechender
Durchussrichtung einzubauen.
• Zwischen dem Behälter und dem Sicherheitsventil darf sich kein Absperrventil
benden oder ein Element, dass den Durchuss begrenzt.
• Das Abussrohr des Sicherheitsventils sollte nach unten montiert werden, in
einer frostfreien Umgebung und offen zur Atmosphäre bleiben, der Wasseraustritt
dagegen sollte bemerkbar sein.
• Die Montage des Sicherheitsventils über den oberen Rand des Speichers eliminiert
die Notwendigkeit der Entleerung des Speichers beim Austausch des Ventils.
• Wenn sich auf dem Kaltwasserzufuhrrohr ein Sicherheitsventil bendet, ist es
empfohlen ein Ausdehnungsgefäß für die Arbeit auf einer Brauchwasseranlage
einbauen zu lassen.
• An der Kaltwasserzufuhr ist ein Absperr – und Ablassventil zu installieren.
Den Warmwasserauslauf des Brauchwassers CW soll man an den Stutzen anschließen,
der sich im oberen Teil des Speichers befindet. Jeder Speicher verfügt über einen Stutzen
3/4”, der zum Anschluss der Zirkulation C bestimmt ist.

13
PL;DE;FR;GB-042_f.1143

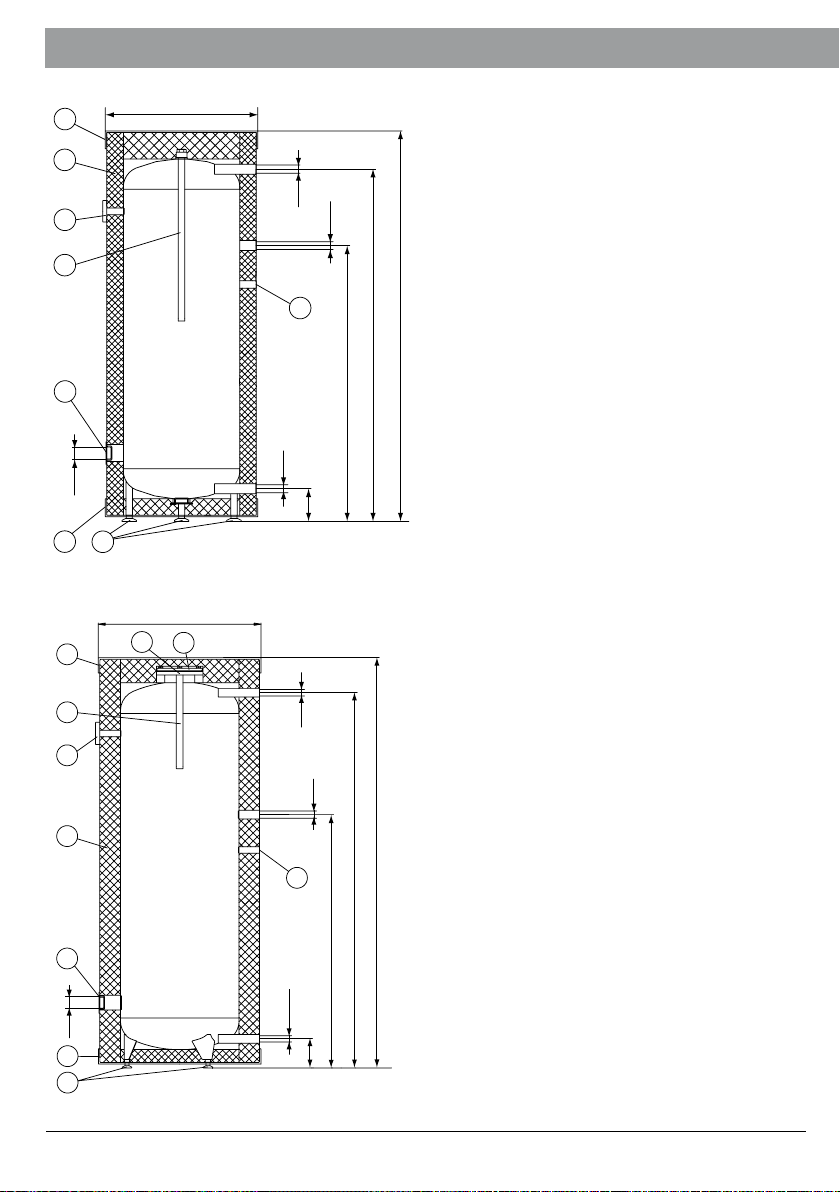

Aufbau des Speichers SE 140
[6] - Sensorrohr
[7] - Heizstabstutzen (Kork 1 1/2)
[8] - Thermische Isolierung
[9] - Thermometer
[10] - Magnesiumschutzanode
[11] - Oberer Deckel
[14] - Unterer Deckel
[15] - Stellfüße
C - Zirkulation
A- D - Bemessung in der Tabelle
„Technische Daten”
Aufbau des Speichers SE 200
[6] - Sensorrohr
[7] - Heizstabstutzen (Kork 1 1/2)
[8] - Thermische Isolierung
[9] - Thermometer
[10] - Magnesiumschutzanode
[11] - Oberer Deckel
[12] - Revisionsöffnung
[13] - Deckel der Revisionsöffnung
[14] - Unterer Deckel
[15] - Stellfüße
ZW - Kaltwasser
CW - Warmwasser
C - Zirkulation
A – D - Bemessung in der Tabelle
„Technische Daten”
G1½
1514
7
10
9
11
8
G3/4
ZW
6
C
CW
ø500
G3/4
G3/4
A
B
C
D
C
B
G3/4
G3/4
ø595 (200 l)
CW
C
6
ZW
A
1312
11
8
10
9
7
14
15
D
G1½
G3/4
Aufbau DE

14
Aufbau des Speichers
SE - 250, SE - 300,
SE - 400, SE - 500
[6] - Sensorrohr
[7] - Heizstabstutzen (Kork 1 1/2)
[8] - Thermische Isolierung
[9] - Thermometer
[10] - Magnesiumschutzanode
[11] - Oberer Deckel
[12] - Revisionsöffnung
[13] - Deckel der Revisionsöffnung
[14] - Unterer Deckel
[15] - Stellfüße
ZW - Kaltwasser
CW - Warmwasser
C - Zirkulation
A – D - Bemessung in der Tabelle
„Technische Daten”
30
0
ZW
CW
ø695 (250, 300 l)
G3/4
A
G3/4 G3/4
G1½
7
8
9
11
10
12
13
B
C
D
6
C
14 15
ZW
CW
ø755 (400 l)
ø854 (500 l)
A
G3/4 G1
G1½
7
8
9
11
10
12
13
B
C
D
6
C
14 15

15
PL;DE;FR;GB-042_f.1143
Inbetriebnahme
Vor der Inbetriebnahme sollte man optisch die Anschlüsse und Montage des Geräts
gemäß Schema prüfen. Der Speicher ist mit Wasser zu füllen:
• das Ventil am Kaltwasserzulauf öffnen,
• das Ventil an der Warmwasserarmatur öffnen (blasenfreier Wasseraustritt deutet
auf einen gefüllten Behälter hin),
• die Entnahmeventile zudrehen,
Betrieb
• Alle 14 Tage die Funktion des Sicherheitsventils überprüfen (wenn das Wasser nicht
austritt, ist das Ventil defekt und der Standspeicher darf nicht benutzt werden).
• Den Behälter regelmäßig von Ablagerungen und Verschmutzungen reinigen. Die
Häugkeit dieser Reinigungen hängt von der Wasserhärte auf dem jeweiligen Gebiet
ab. Diese Tätigkeit sollte durch einen Fachbetrieb durchgeführt werden.
• 1 mal im Jahr die obere Magnesiumschutzanode überprüfen.
• Alle 18 Monate die Magnesiumschutzanode austauschen.
• Austausch der Anode [10] (betrifft alle Speicher außer 200): oberen Deckel
abnehmen [11], den unteren Isolierungsring herausnehmen, das Absperrventil an
der Kaltwasserzufuhr schließen, Warmwasserventil an der Batterie öffnen, das
Ablassventil öffnen, so viel Wasser von der Installation ablassen um die Anode
problemlos wieder auszudrehen ohne Wasserschäden im Raum zu verursachen,
den Korken aufdrehen und die Anode herausdrehen.
• Austausch der Anode [10] (Speicher 200): oberen Deckel abnehmen [11], den
unteren Isolierungsring herausnehmen, das Absperrventil an der Kaltwasserzufuhr
schließen, Warmwasserventil an der Batterie öffnen, das Ablassventil öffnen,
so viel Wasser von der Installation ablassen um die Anode problemlos wieder
auszutauschen ohne Wasserschäden im Raum zu verursachen, den Deckel von
der Revisionsöffnung demontieren [13] und die Anode herausdrehen.
• Aus hygienischen Gründen sollte man das Wasser in regelmäßigen Abständen zu
einer Temperatur von 70°C erhitzen.
• Alle Funktionsstörungen des Geräts sind direkt beim Service zu melden.
• Es wird empfohlen das Warmwasserauslaufrohr und die Anschlussrohre des
Heizregisters thermisch zu isolieren, um Wärmeverluste zu begrenzen.
Die oben genannten Tätigkeiten sollte man individuell durchführen und unterliegen
keinem Garantieanspruch.
DE

16
Technische Daten
Warmwasserpufferspeicher SE140 SE200 SE250 SE300 SE400 SE500
Nennkapazität l140 200 250 300 400 500 Nenndruck MPa 0,6 Nenntemperatur °C 95 80 Gewicht ohne Wasser kg 40 60 62 71 99 128
Bemessung
Durchmesser
mm
500 595 695 755 854
A112 127 127 127 124 136
B995 1199 943 1093 1125 1220
C1305 1464 1230 1464 1507 1584
D1435 1610 1380 1615 1660 1800
Magnesiumschutzanode -
Servicecode 00942 01448 01450
Magnesiumschutzanode -
Produktcode AMW.400 AMW.M8.450 AMW.
M8.400

17
PL;DE;FR;GB-042_f.1143
Le ballon préparateur ECS vertical SE est conçu pour stocker de l’eau chaude sanitaire.
L’élément principal du ballon préparateur ECS est un cuve en tôle d’acier revêtue d’émail
vitrié. L’anode est une protection supplémentaire contre la corrosion. Isolation thermique
du cuve assure la rétention de la chaleur de l’eau.
Le ballon préparateur ECS peut être équipé d’une résistance électrique avec un ther-
mostat (p.ex. GRW 1.4, GRW 2.0,..). La résistance doit être vissée à la place de bouchon
1½” [7].
Maximal longueur de la résistance chauffante:
- 360 mm pour le ballon préparateur ECS capacité 140 litres,
- 450 mm pour le ballon préparateur ECS capacité 200 litres,
- 550 mm pour le ballon préparateur ECS capacité 250 et 300 litres,
- 600 mm pour le ballon préparateur ECS capacité 400 litres.
- 670 mm pour le ballon préparateurn capacités 500
Le ballon préparateur ECS peut être utilisé dans la construction de logements individuel,
dans des édices municipaux, sociaux etc., pour le stockage, et au cas du montage de la
résistance électrique avec le thermostat aussi pour préparation d’eau chaude sanitaire.
L’appareil est conçu pour fonctionner en position verticale.
- lire et suivre attentivement les instructions d’installation et d’utilisation an d’assurer
un fonctionnement performant et une durée de vie optimale de votre matériel,
- montage et utilisation du ballon préparateur ECS non conforme avec cette notice
n’est pas autorisé - peut provoquer un dysfonctionnement et annule la garantie,
- ne pas installer ce ballon préparateur ECS dans des zones où la température peut
tomber en dessous de 0°C,
- installation et exécution de travaux d’installation d’accompagnement doivent être
conées à une entreprise spécialisée,
- ne pas dépasser la température nominale de 80°C! (250l, 300l, 400l, 500l),
- ne pas dépasser la température nominale de 95°C! (140l, 200l,).
Destination
Les conditions pour un fonctionnement sûr et able
FR

18
• Le ballon préparateur ECS doit être monté uniquement en position verticale, posé
sur trois pieds réglables.
• Raccorder le ballon préparateur ECS d’ecs au réseau d’approvisionnement en eau.
• Les connexions doivent être réalisées en stricte conformité avec le schéma figurant
dans ce manuel. Un montage non conforme avec cette notice peut causer une
avarie et entraîner la perte de la garantie.
• L’appareil doit être installé de telle manière, qu’en cas de déversement d’urgence
ou de fuite il n’y a pas d’inondation du local.
Raccordement au réseau d’approvisionnement en eau.
Montage
CW
C
ZW
ZB
NW

19
PL;DE;FR;GB-042_f.1143
• Il est obligatoire de monter une soupape de sécurité sur l’arrivé d’eau froide
(6 bars), la direction du débit doit être la même que celle indiquée par la flèche
sur la soupape.
• Entre le ballon préparateur ECS et la soupape de sécurité,il ne doit être monté en
aucun cas une vanne d’arrêt ni aucun étranglement..
• Le tube de d’écoulement de la soupape de sécurité doit être installé de façon
continue vers le bas, dans le local hors gel et ventilé, les écoulements d’eau doivent
être visibles.
• L’installation d’une soupape de sécurité au-dessus du ballon préparateur ECS
permet de ne pas le vidanger lors du remplacement de la soupape.
• Si l’arrivée d’eau froide est montée avec un clapet anti-retour, il est conseillé de
monter un vase d’expansion conçu pour être utilisé dans l’installation d’eau sanitaire.
• A l’arrivée de l’eau froide il faut installer une vanne d’arrêt et une vanne de vidange.
Le départ d’eau chaude CW doit être raccordé à l’orice qui est situé sur la partie haute
du ballon préparateur ECS. Chaque ballon préparateur ECS est muni d’un orice 3/4”
conçu pour connecter au réseau de la circulation d’ecs C.

20

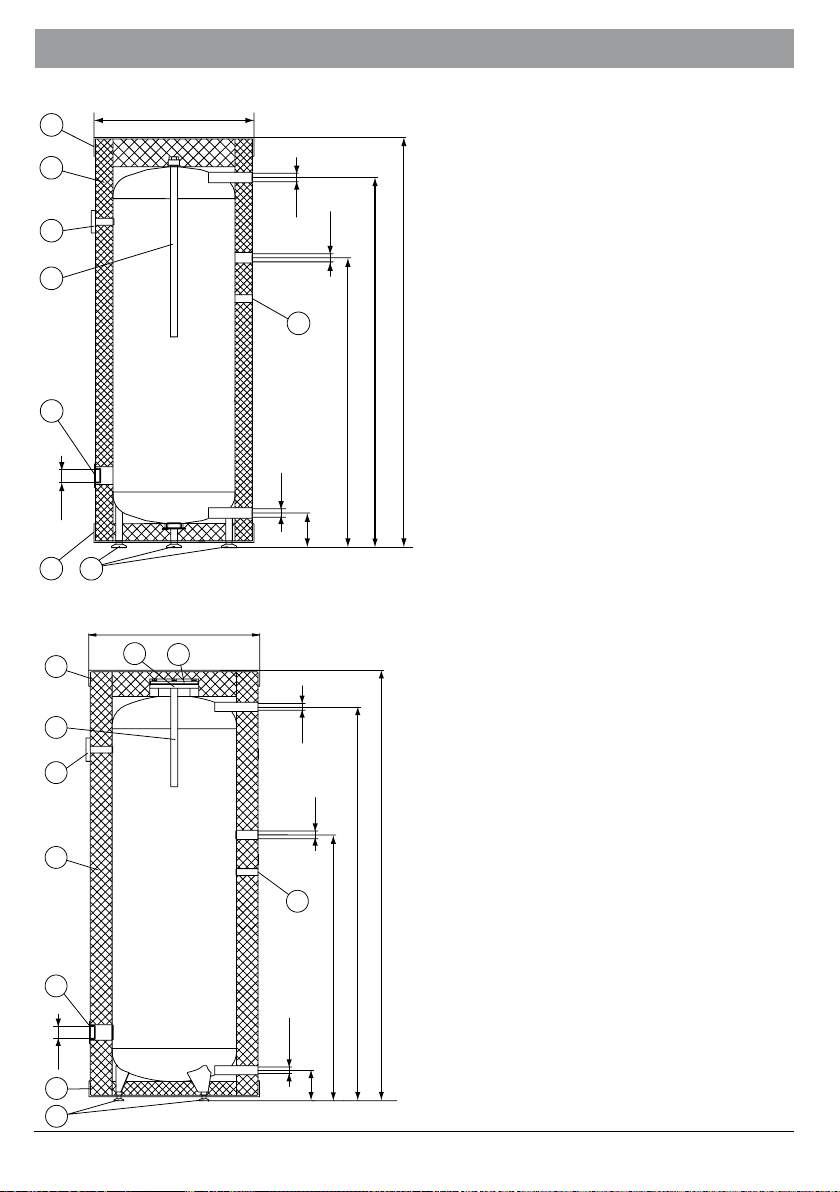

Construction du ballon préparateur ECS
SE-140
[6] - doigt de gant
[7] - orice pour thermoplongeur
(bouchon 1½”)
[8] - isolation thermique
[9] - thermomètre
[10] - anode en magnésium
[11] - couvercle haut
[14] - couvercle bas
[15] - pieds
C - circulation
A - D - les dimensions indiquées dans le
tableau „Données technique”
Construction du ballon préparateur ECS
SE-200
[6] - doigt de gant
[7] - orice pour thermoplongeur
(bouchon 1½”)
[8] - isolation thermique
[9] - thermomètre
[10] - anode en magnésium
[11] - couvercle haut
[12] - trappe de visite
[13] - couvercle de trappe de visite
[14] - couvercle bas
[15] - pieds
ZW - eau froide
CW - eau chaude
C - circulation
A - D - les dimensions indiquées dans le
tableau „Données technique”
G1½
1514
7
10
9
11
8
G3/4
ZW
6
C
CW
ø500
G3/4
G3/4
A
B
C
D
C
B
G3/4
G3/4
ø595 (200 l)
CW
C
6
ZW
A
1312
11
8
10
9
7
14
15
D
G1½
G3/4
Construction
