Kreg KMA4000 User manual

English 2
French (N. America) 7
Spanish (N. America) 13
French 19
Spanish 25
German 31
OWNER’S MANUAL
We’re here to help.
We want you to have an exceptional project building experience.
If you have questions or need support, please get in touch.
1-800-447-8638 | [email protected]
Tell us about your experience.
Your opinion counts. And we’re always looking for ways to improve.
Share your feedback so we can keep growing and innovating for you.
www.kregtool.com/feedback
WARNING Every user must read and follow instructions and safety precautions in this manual.
Failure to do so could result in serious injury. Save manual for future reference.
Portable Crosscut
Manual applies to Item # KMA4000, KMA4000-E, and
KMA4000-INT

2
Safety Precautions
WARNING Before using a power tool with this product, read, and follow the tool manufacturer’s
instructions and safety precautions in addition to the safety precautions below to reduce risk of
serious injury from hazards such as re, electric shock, or rotating saw blade.
■Follow your saw manufacturer’s safety guidelines.
■Always wear personal protective equipment you certify as adequate in addition to what your
saw manufacturer requires.
■Do not allow familiarity gained from frequent use of your tools to replace safe work practices.
A moment of carelessness is sufcient to cause serious injury.
■Avoid awkward hand positions where a sudden slip could cause contact with the rotating
blade.
WARNING Do not operate this tool or any machinery while under the inuence of drugs, alcohol,
or medications.
WARNING This product can expose you to chemicals including Acrylonitrile, which is known to
the State of California to cause cancer. For more information go to www.P65Warnings.ca.gov.
Table of Contents
Safety Precautions . . . . . . . . . . . . . 2
Pre-Operation. . . . . . . . . . . . . . . . 3
Product Description . . . . . . . . . . . 3
Operation . . . . . . . . . . . . . . . . . . 4
Care and Cleaning . . . . . . . . . . . . . 5
Troubleshooting. . . . . . . . . . . . . . . 5

3
Pre-Operation
Review this section before you begin. Ensure you have all tools/materials on hand and compare
the product with the items listed in the Product Description section. If any item appears missing
or lost, do not use this product. Contact Technical Support or return the product to place of
purchase.

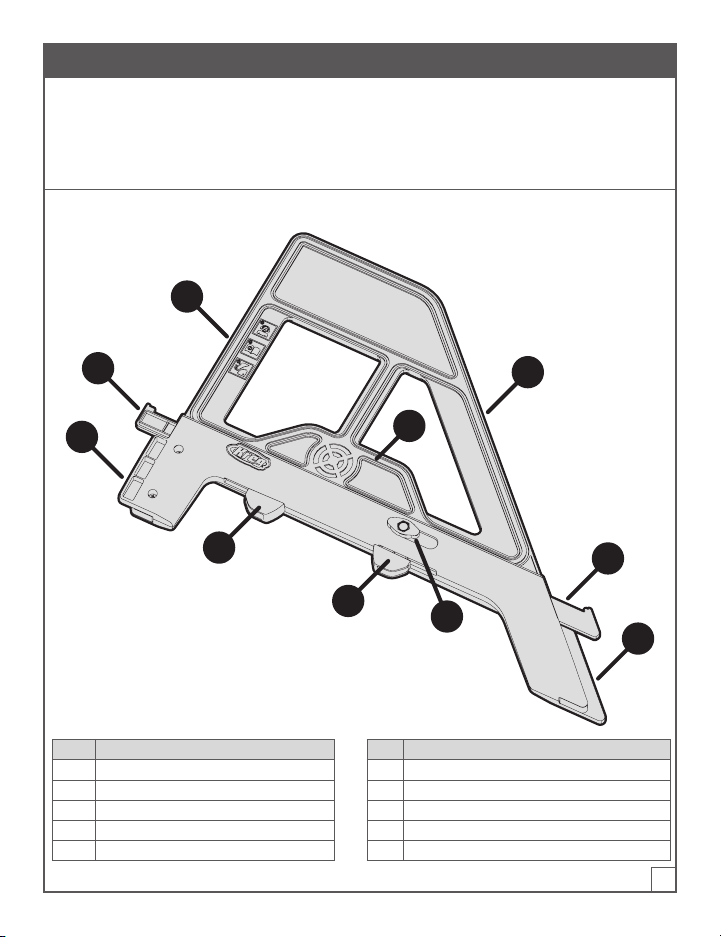

Product Description
G
J
C
E
D
F
A
H
B
I
Part Description Part Description
A Retractable cut line indicator for 90° cuts F 90° Saw guide edge
B Retractable cut line indicator for 45° cuts G 45° Saw guide edge
C Cut line indicator lock knob H Saw support ledge for 90° cuts
D Cut line indicator thumb lever for 90° cuts I Saw support ledge for 45° cuts
E Cut line indicator thumb lever for 45° cuts J SureGrip™ material

4
Operation
Complete the steps in this section to calibrate and then use your portable crosscut guide.
WARNING Avoid awkward hand positions where a sudden slip could cause contact with the
rotating blade.

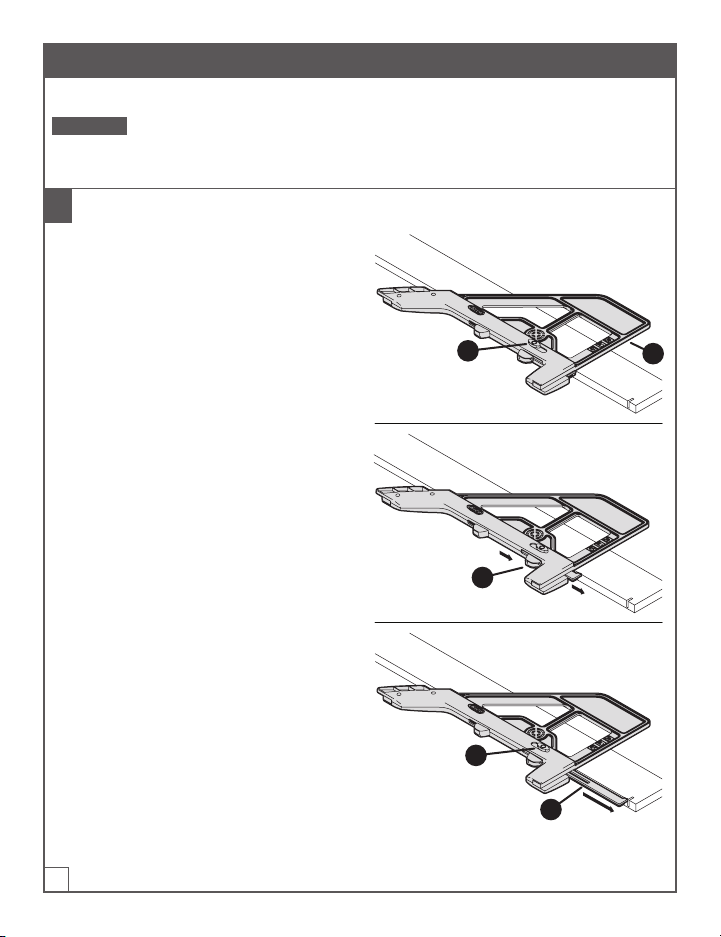

1 Calibrate the Crosscut Guide
a. On a scrap piece of lumber, align the 90°
saw guide edge (F) to the base plate of
your saw and notch the wood. While still
holding the crosscut guide in place, set
the saw aside.
b. Loosen the cut line indicator lock knob (C)
and use the 90° thumb lever (D) to extend
outward to the stop.
c. While still holding the 90° thumb lever (D)
extended outward, use your other hand
to pull the 90° cut line indicator (A) out
until the end is even with the closest edge
of the notch/kerf. Tighten in place using
the cut line indicator lock knob(C). You
now have your offset distance set.
d. To calibrate to a 45° angle, repeat this
procedure for the 45° side of the crosscut
guide.
F
C
C
A
D

5

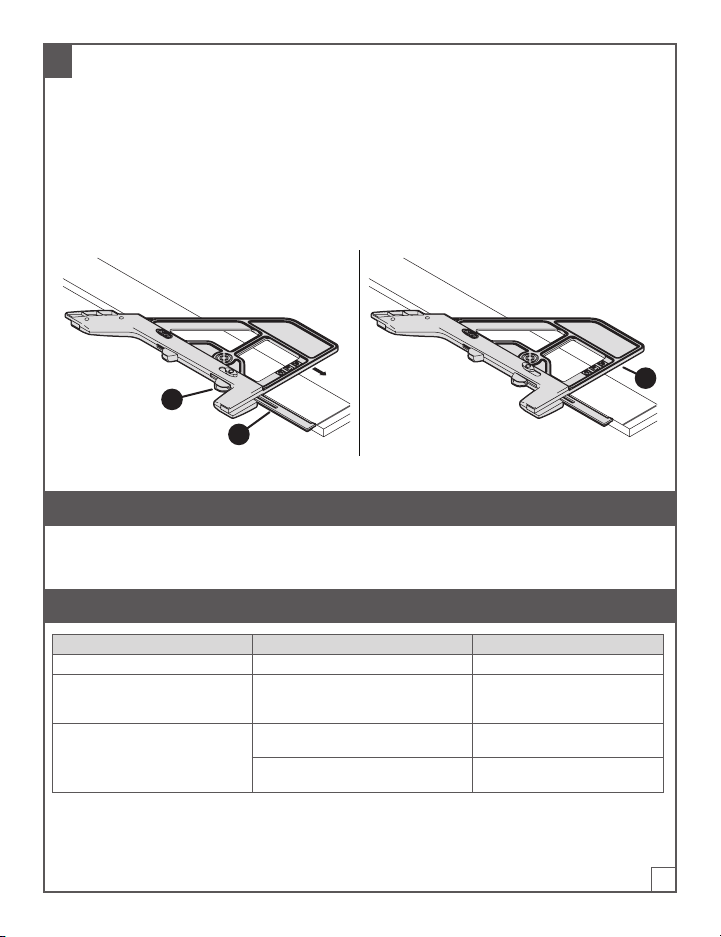

2 Use the Crosscut Guide to Cut Your Workpiece
a. Mark your workpiece to your desired length.
b. Place the crosscut guide on the workpiece. Extend and hold the 90° thumb lever (D) all the
way to the stop.
c. Align the 90° cut line indicator (A) to the mark on the workpiece, then release the 90° thumb
lever (D) while still holding the crosscut guide in place to retract the 90° cut line indicator (A).
d. Align your saw to the 90° saw guide edge (F) and cut the workpiece to your desired length.
e. To cut at a 45° angle, repeat this procedure for the 45° side of the crosscut guide.
F
A
D
Care and Cleaning
Keep SureGrip™ surfaces clean of dust and debris.
Troubleshooting
Problem Possible Cause Solution
The cut line is not accurate. The cut line indicator moved. Recalibrate the guide.
The cut line indicator(s) do not
retract or stick.
The slide mechanism has debris
impeding the cut line indicator
movement.
Use compressed air or an air
compressor to blow the debris
from the slide mechanism.
The cut is not accurate. The saw blade is not parallel to the
edge of the saw base.
See the saw owner’s manual.
The cut line indicators have been
knocked out of calibration.
Refer to the calibration procedure
in this manual.

EXPLORE. BUILD. SHARE.
We’re makers just like you.
That’s why we love to see what you’re working on.
Share with the community and get inspired!
#madewithKreg
Get free plans, project resources, and more.
kregtool.com and buildsomething.com
01/2020 104597 V1

GUIDE D’UTILISATEUR
Nous sommes là pour vous aider.
Nous voulons que votre projet de construction se déroule de manière optimale.
Si vous avez des questions ou si vous avez besoin d’aide, n’hésitez pas à nous contacter.
1800447-8638 | [email protected]
Parlez-nous de votre expérience.
Votre opinion compte. Et nous sommes toujours à la recherche de moyens de nous améliorer.
Partagez vos commentaires an que nous puissions continuer à croître et à innover, pour vous.
www.kregtool.com/feedback
AVERTISSEMENT Chaque utilisateur doit lire et suivre les instructions et les précautions de
sécurité de ce manuel. Respectez cette consigne an d’éviter tout risque de blessures graves.
Conservez le manuel pour une utilisation ultérieure.
Outil de découpe transversale
portable
Le guide s’applique aux articles KMA4000, KMA4000-E
et KMA4000-INT

8
Précautions de sécurité
AVERTISSEMENT Avant d’utiliser un outil électrique avec ce produit, veuillez lire et suivre les
instructions et les précautions de sécurité du fabricant de l’outil, en plus des précautions de
sécurité ci-dessous, an de réduire le risque de blessures graves dues à des risques comme le
feu, les chocs électriques ou les lames de scie rotatives.
■Suivez les consignes de sécurité du fabricant de votre scie.
■Portez toujours l’équipement de protection personnelle adéquat en plus de ce qu’exige le
fabricant de votre scie.
■Faites attention lorsque vous devenez familier avec l’outil en raison d’une utilisation fréquente.
Employez systématiquement des pratiques de travail sécuritaires. Un moment d’inattention
est sufsant pour causer des blessures graves.
■Évitez de positionner vos mains de manière maladroite, car un glissement soudain pourrait
causer un contact avec la lame en rotation.
AVERTISSEMENT N’utilisez pas cet outil ou toute autre machine sous l’inuence de drogues,
d’alcool ou de médicaments.
AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, y compris
l’acrylonitrile, qui est connu dans l’État de Californie comme pouvant causer le cancer. Pour en
savoir plus, visitez www.P65Warnings.ca.gov.
Table des matières
Précautions de sécurité . . . . . . . . . . 8
Avant l’utilisation . . . . . . . . . . . . . . 9
Description du produit . . . . . . . . . . 9
Mode d’emploi . . . . . . . . . . . . . . .10
Entretien et nettoyage . . . . . . . . . . . 11
Dépannage . . . . . . . . . . . . . . . . .11

9
Avant l’utilisation
Consultez cette section avant de commencer. Assurez-vous d’avoir tous les outils et les matériaux
à portée de main et comparez le produit avec les articles énumérés dans la section Description du
produit. Si un article semble manquant ou perdu, n’utilisez pas ce produit. Contactez le support
technique ou retournez le produit où vous l’avez acheté.
Description du produit
G
J
C
E
D
F
A
H
B
I
Pièce Description Pièce Description
A Indicateur de ligne de coupe rétractable pour les coupes à 90° F Bord de guidage de la scie à 90°
B Indicateur de ligne de coupe rétractable pour les coupes à 45° G Bord de guidage de la scie à 45°
C Bouton de verrouillage de l’indicateur de ligne de coupe H Support de scie pour coupes à 90°
D Levier de pouce d’indication de la ligne de coupe pour les
coupes à 90°
ISupport de scie pour coupes à 45°
E Levier de pouce d’indication de la ligne de coupe pour les
coupes à 45°
J Matériau SureGrip™

10
Mode d’emploi
Effectuez les étapes de cette section pour calibrer, puis utilisez le guide de votre outil de coupe
transversale portable.
AVERTISSEMENT Évitez de positionner vos mains de manière maladroite, car un glissement
soudain pourrait causer un contact avec la lame en rotation.
1 Calibrez le guide pour coupe transversale
a. En utilisant un morceau de bois inutile,
alignez le bord de guidage de la scie à
90° (F) sur la plaque de base de votre scie
et entaillez le bois. Tout en maintenant le
guide pour coupe transversale en place,
mettez la scie de côté.
b. Desserrez le bouton de verrouillage de
l’indicateur de ligne de coupe (C) et
utilisez le levier de pouce à 90° (D) pour le
faire sortir jusqu’au point d’arrêt.
c. Tout en maintenant le levier de pouce à
90° (D) étendu vers l’extérieur, utilisez
votre autre main pour tirer l’indicateur de
ligne de coupe à 90° (A) vers l’extérieur
jusqu’à ce que l’extrémité soit à égalité
avec le bord le plus proche de l’encoche/
trait de scie. Serrez en place à l’aide du
bouton de verrouillage de l’indicateur de
ligne de coupe(C). Vous avez maintenant
déni votre distance de décalage.
d. Pour calibrer à un angle de 45°, répétez
cette procédure avec le côté 45° du guide
pour coupe transversale.
F
C
C
A
D

11
2 Utilisez le guide de coupe transversale pour couper votre pièce
a. Marquez votre pièce à la longueur désirée.
b. Placez le guide de coupe transversale sur la pièce. Étendez et maintenez le levier à 90° (D)
jusqu’à l’atteinte du point d’arrêt.
c. Alignez l’indicateur de ligne de coupe à 90° (A) sur la marque de la pièce, puis relâchez le
levier de pouce à 90° (D) tout en maintenant le guide transversal en place an de rétracter
l’indicateur de ligne de coupe à 90° (A).
d. Alignez votre scie sur le guide de scie à 90° (F) et coupez la pièce à la longueur désirée.
e. Pour couper à un angle de 45°, répétez cette procédure avec le côté 45° du guide pour
coupe transversale.
F
A
D
Entretien et nettoyage
Gardez les surfaces SureGrip™ exemptes de poussière et de débris.
Dépannage
Problème Cause possible Solution
La ligne de coupe n’est pas
précise.
L’indicateur de ligne de coupe s’est
déplacé.
Recalibrez le guide.
Le ou les indicateurs de ligne de
coupe ne se rétractent pas et ne
restent pas en place.
Le mécanisme de glissement contient
des débris qui gênent le mouvement
de l’indicateur de ligne de coupe.
Utilisez de l’air comprimé ou
un compresseur d’air pour
soufer les débris à l’extérieur du
mécanisme de glissement.
La coupe n’est pas exacte. La lame de scie n’est pas parallèle au
bord de la base de la scie.
Consultez le guide d’utilisateur
de la scie.
Les indicateurs de ligne de coupe ont
été enlevés durant la calibration.
Reportez-vous à la procédure de
calibration de ce guide.

EXPLORER. CONSTRUIRE. PARTAGER.
Nous sommes des artisans comme vous.
C’est pourquoi nous aimons voir ce sur quoi vous travaillez.
Montrez-le à la communauté et laissez-vous inspirer!
#madewithKreg
Obtenez des plans gratuits, des ressources pour vos projets et plus encore.
kregtool.com et buildsomething.com
01/2020 104597 V1

MANUAL DEL PROPIETARIO
Estamos aquí para ayudar.
Queremos que tenga una experiencia excepcional en la construcción de proyectos.
Póngase en contacto con nosotros si tiene preguntas o necesita ayuda.
1-800-447-8638 | [email protected]
Cuéntenos su experiencia.
Su opinión es importante. Y siempre estamos buscando formas para mejorar.
Comparta sus comentarios para que podamos seguir creciendo e innovando para usted.
www.kregtool.com/feedback
ADVERTENCIA Todos los usuarios deben leer y seguir las instrucciones y precauciones de
seguridad de este manual. De lo contrario, podrían producirse lesiones graves. Guarde el
manual para referencia futura.
Guía de corte transversal portátil
El manual se aplica a los artículos #KMA4000,
KMA4000-E y KMA4000-INT

14
Precauciones de seguridad
ADVERTENCIA Antes de usar una herramienta eléctrica con este producto, lea y siga las
instrucciones y precauciones de seguridad del fabricante de la herramienta además de las
precauciones de seguridad que se muestran a continuación para reducir el riesgo de lesiones
graves por peligros tales como incendios, descargas eléctricas o la hoja giratoria de la sierra.
■Siga las pautas de seguridad del fabricante de su sierra.
■Siempre use el equipo de protección personal que certique como adecuado, además de lo
que requiere el fabricante de su sierra.
■No permita que la familiaridad obtenida del uso frecuente de sus herramientas reemplace las
prácticas de seguridad laboral. Un momento de descuido es suciente para causar lesiones
graves.
■Evite las posiciones incómodas de las manos donde un deslizamiento repentino podría
causar contacto con la cuchilla giratoria.
ADVERTENCIA No opere esta herramienta ni ninguna maquinaria bajo la inuencia de drogas,
alcohol o medicamentos.
ADVERTENCIA Este producto podría exponerlo a productos químicos, incluido el acrilonitrilo,
que el estado de California conoce como causantes de cáncer. Para obtener más información,
visite www.P65Warnings.ca.gov.
Índice
Precauciones de seguridad . . . . . . . . 14
Antes del uso . . . . . . . . . . . . . . . .15
Descripción del producto . . . . . . . . 15
Funcionamiento. . . . . . . . . . . . . . . 16
Cuidado y limpieza . . . . . . . . . . . . .17
Resolución de problemas . . . . . . . . . 17

15
Antes del uso
Revise esta sección antes de comenzar. Asegúrese de tener todas las herramientas/materiales
a mano y compare el producto con los artículos enumerados en la sección Descripción del
producto. Si algún artículo parece faltar o está extraviado, no use este producto. Póngase en
contacto con el soporte técnico o devuelva el producto al lugar de compra.
Descripción del producto
G
J
C
E
D
F
A
H
B
I
Pieza Descripción Pieza Descripción
AIndicador de la línea de corte retráctil para cortes de 90° F Borde de guía de la sierra para corte de 90°
BIndicador de la línea de corte retráctil para cortes de 45° G Borde de guía de la sierra para corte de 45°
C Perilla de bloqueo del indicador de la línea de corte H Soporte de borde de la sierra para
cortes de 90°
D Palanca de pulgar del indicador de la línea de corte
para cortes de 90°
I Soporte de borde de la sierra para
cortes de 45°
E Palanca de pulgar del indicador de la línea de corte
para cortes de 45°
J Material SureGrip™

16
Funcionamiento
Complete los pasos en esta sección para calibrar y luego use su guía de corte transversal portátil.
ADVERTENCIA Evite las posiciones incómodas de las manos donde un deslizamiento repentino
podría causar que se pusieran en contacto con la cuchilla giratoria.
1 Calibración de la guía de corte transversal
a. En un trozo de madera de desecho, alinee
el borde de guía de la sierra de 90° (F)
con la placa base de la sierra y corte una
ranura en la madera. Mientras mantiene
la guía de corte transversal en su lugar,
coloque la sierra a un lado.
b. Aoje la perilla de bloqueo del indicador
de la línea de corte (C) y use la palanca
de pulgar de 90° (D) para extenderla
hacia afuera hasta el tope.
c. Mientras mantiene la palanca de pulgar
de 90° (D) extendida hacia afuera, use
su otra mano para sacar el indicador de
la línea de corte de 90° (A) hasta que el
extremo esté nivelado con el borde más
cercano de la muesca/ranura de corte.
Apriete en su lugar la perilla de bloqueo
del indicador de la línea de corte (C).
Ahora tiene establecida su distancia de
desplazamiento.
d. Para calibrar a un ángulo de 45°, repita
este procedimiento para el lado de 45° de
la guía de corte transversal.
F
C
C
A
D

17
2 Uso de la guía de corte transversal para cortar la pieza de trabajo
a. Marque la pieza de trabajo a la longitud deseada.
b. Coloque la guía de corte transversal sobre la pieza de trabajo. Extienda y sostenga la
palanca de pulgar de 90° (D) hasta el tope.
c. Alinee el indicador de la línea de corte de 90° (A) con la marca en la pieza de trabajo, luego
suelte la palanca de pulgar de 90° (D) mientras mantiene la guía de corte transversal en su
lugar para retraer el indicador de la línea de corte de 90° (A).
d. Alinee su sierra con el borde de la guía de la sierra de 90° (F) y corte la pieza de trabajo a la
longitud deseada.
e. Para cortar en un ángulo de 45°, repita este procedimiento para el lado de 45° de la guía de
corte transversal.
F
A
D
Cuidado y limpieza
Mantenga las supercies SureGrip™ limpias de polvo y desechos.
Resolución de problemas
Problema Causa posible Solución
La línea de corte no es precisa. Se movió el indicador de la línea de
corte.
Recalibre la guía.
Los indicadores de la línea de
corte no se retraen o se pegan.
El mecanismo deslizante tiene
residuos que impiden el movimiento
del indicador de la línea de corte.
Use aire comprimido o un
compresor de aire para soplar
los residuos del mecanismo
deslizante.
El corte no es exacto. La hoja de la sierra no está paralela al
borde de la base de la sierra.
Consulte el manual del
propietario de la sierra.
Los indicadores de la línea de corte se
han salido de calibración.
Consulte el procedimiento de
calibración en este manual.

EXPLORAR. CONSTRUIR. COMPARTIR.
Somos creadores al igual que usted.
Por eso nos encanta ver en lo que está trabajando.
¡Comparta con la comunidad e inspírese!
#madewithKreg
Obtenga planos gratuitos, recursos para proyectos y más.
kregtool.com y buildsomething.com
01/2020 104597 V1

GUIDE D’UTILISATION
Nous sommes là pour vous aider.
Nous voulons que votre expérience de projet de construction soit exceptionnelle.
Si vous avez des questions ou avez besoin d’aide, veuillez nous contacter.
1-800-447-8638 | [email protected]
Parlez-nous de votre expérience.
Votre opinion compte et nous cherchons toujours à nous améliorer.
Faites-nous part de vos commentaires pour que nous puissions continuer à grandir et à innover pour vous.
www.kregtool.com/feedback
AVERTISSEMENT Tous les utilisateurs doivent lire et suivre les instructions et les précautions
de sécurité de ce guide. Le non-respect de ces consignes peut entraîner des blessures graves.
Conservez ce guide an de pouvoir le consulter ultérieurement.
Guide pour coupes transversales portatif
Ce guide s’applique aux articles noKMA4000,
KMA4000-E et KMA4000-INT

20
Consignes de sécurité
AVERTISSEMENT Avant d’utiliser un outil électrique avec ce produit, lisez et suivez les
instructions du fabricant de cet outil et les consignes de sécurité, en plus des précautions ci-
dessous, pour réduire les risques de blessures graves que peuvent entraîner un incendie, un choc
électrique ou la lame d’une scie circulaire.
■Suivez les consignes de sécurité du fabricant de la scie.
■Portez toujours des équipements de protection individuelle certiés adéquats, en plus de ce
qu’exige le fabricant de votre scie.
■Restez toujours sur vos gardes et suivez les principes de sécurité des outils, même s’il s’agit
d’un outil que vous utilisez fréquemment. Un moment d’inattention suft pour se blesser
gravement.
■Évitez de placer les mains à un endroit où elles risquent d’entrer en contact avec la lame en
rotation si la pièce travaillée vient à glisser soudainement.
AVERTISSEMENT N’utilisez pas cet outil ni aucun autre appareil lorsque vous êtes sous l’effet de
drogues, d’alcool ou de médicaments.
AVERTISSEMENT Ce produit peut vous exposer à des produits chimiques, notamment à
l’acrylonitrile qui est reconnu par l’État de la Californie comme étant cancérogène. Pour plus
d’informations, consultez www.P65Warnings.ca.gov.
Table des matières
Consignes de sécurité . . . . . . . . . . .20
Avant l’utilisation . . . . . . . . . . . . . .21
Description du produit . . . . . . . . . .21
Utilisation . . . . . . . . . . . . . . . . . .22
Entretien et nettoyage . . . . . . . . . . . 23
Dépannage . . . . . . . . . . . . . . . . .23
