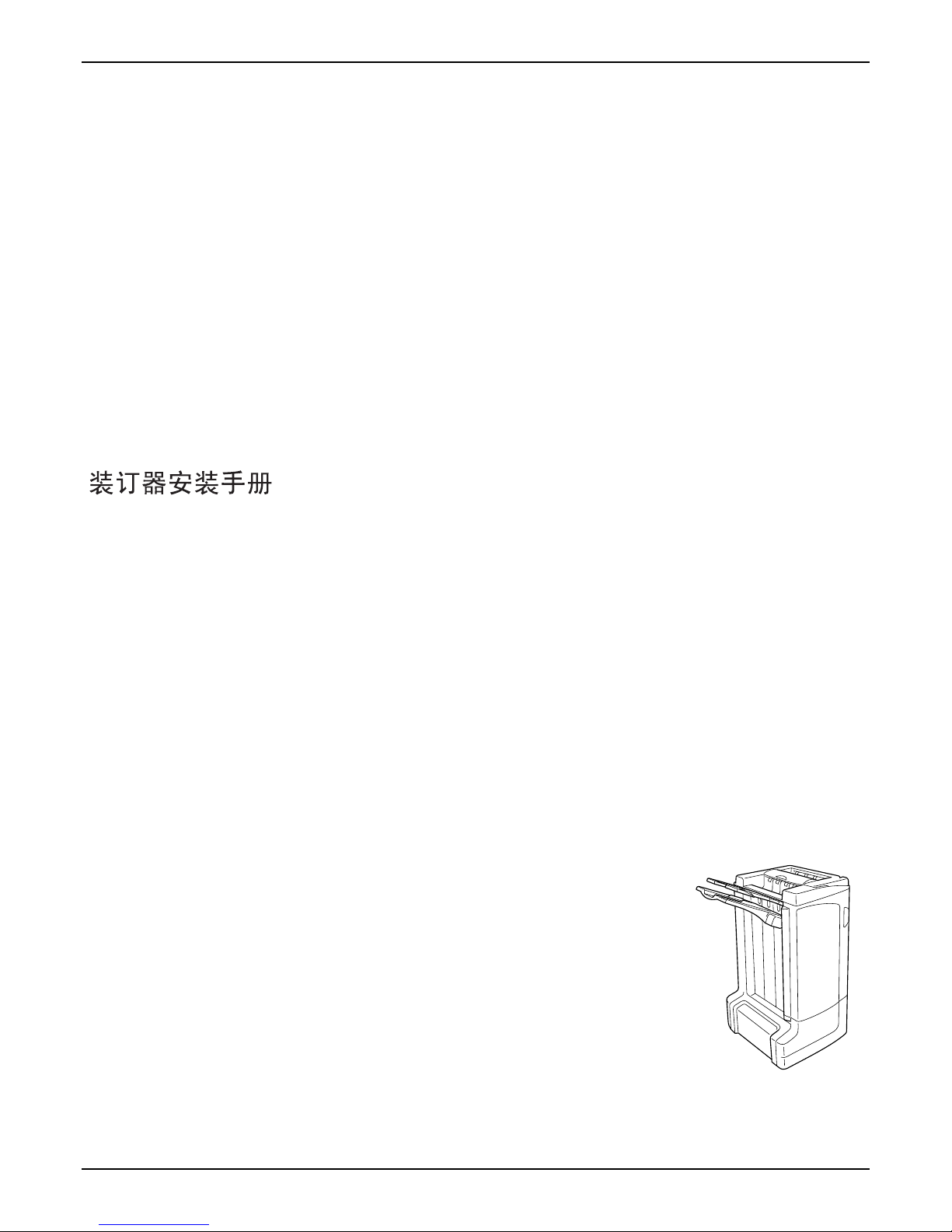

Kyocera DF-710 User manual

INSTALLATION GUIDE FOR DOCUMENT FINISHER
GUIDE D’INSTALLATION DU RETOUCHEUR DE DOCUMENT
GUÍA DE INSTALACIÓN PARA EL FINALIZADOR DE
DOCUMENTOS
EINBAUANLEITUNG FÜR DOKUMENT-FINISHER
GUIDA ALL’INSTALLAZIONE DELLA FINITRICE DI DOCUMENTI
ドキュメントフィニッシャ設置手順書
DF-710/AK-710
INSTALLATION GUIDE FOR DOCUMENT FINISHER
GUIDE D’INSTALLATION DU RETOUCHEUR DE DOCUMENT
GUÍA DE INSTALACIÓN PARA EL FINALIZADOR DE
DOCUMENTOS
EINBAUANLEITUNG FÜR DOKUMENT-FINISHER
GUIDA ALL’INSTALLAZIONE DELLA FINITRICE DI DOCUMENTI
ドキュメントフィニッシャ設置手順書

1
I
C
AJ
G
F
H
N
E
DK
L
B
MO
AK-700
Italiano
Deutsch
Español
Français
English

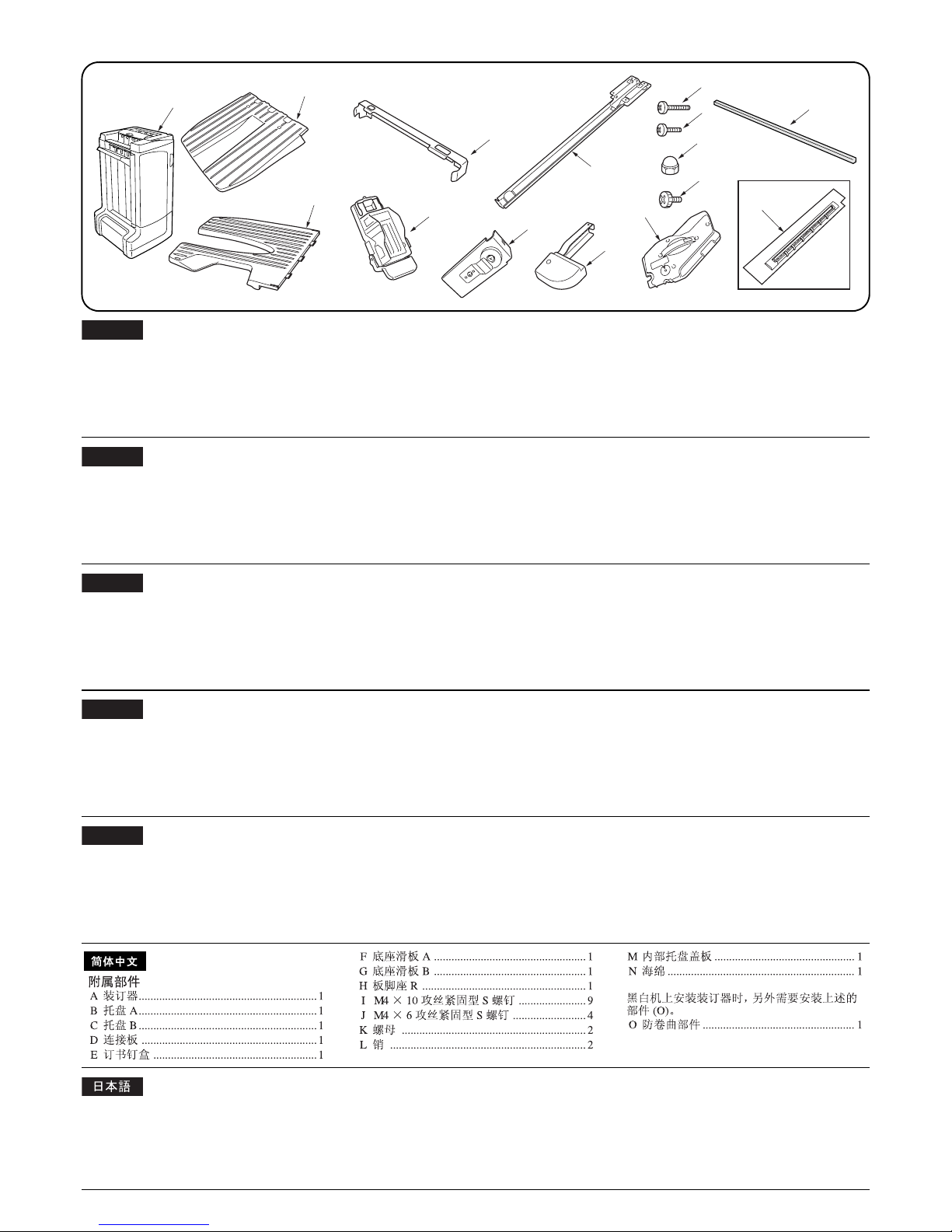

Supplied parts
A Document finisher.................................... 1
B Tray A ...................................................... 1
C Tray B ...................................................... 1
D Connecting plate ..................................... 1
E Staple cartridge ....................................... 1
F Base slider A ........................................... 1
G Base slider B ........................................... 1
H Plate foot R ............................................. 1
I M4 × 10 tap Tight S screw ...................... 9
J M4 × 6 tap Tight S screw ........................ 4
K Nut .......................................................... 2
L Pin ........................................................... 2
M Internal tray cover ...................................1
N Sponge .................................................... 1
For installing the document finisher to a mono-
chrome machine, part (O) above is separately
needed.
O Curl eliminator ......................................... 1
付属品
A ドキュメントフィニッシャ............1
B トレイ A ............................1
C トレイ B ............................1
D 連結板..............................1
E ステープルカートリッジ..............1
F ベーススライダ A .................... 1
G ベーススライダ B .................... 1
H プレートフット R .................... 1
I ビス M4 × 10 タップタイト S .......... 9
J ビス M4 × 6 タップタイト S ........... 4
K ナット ............................. 2
L ピン ............................... 2
M 内部トレイカバー ................... 1
N スポンジ ........................... 1
モノクロ機にドキュメントフィニッシャを設
置する場合、(O) が別途必要となる。
O デカーラー ......................... 1
Parti fornite
A Finitrice di documenti............................... 1
B Vassoio A................................................. 1
C Vassoio B................................................. 1
D Piastra di connessione ............................ 1
E Cartuccia pinzatrice ................................ 1
F Scivolo di base A .................................... 1
G Scivolo di base B .................................... 1
H Piedino di sostegno R.............................. 1
I Vite con testa a croce S M4 × 10............. 9
J Vite con testa a croce S M4 × 6............... 4
K Dad .......................................................... 2
L Perno ....................................................... 2
M Pannello del vassoio interno....................1
N Spugna..................................................... 1
Per l’installazione della finitrice di documenti
su un macchinario in bianco e nero, è separa-
tamente necessaria la parte (O) sopra.
O Eliminatore di arricciature ........................ 1
Gelieferte Teile
A Dokument-Finisher .................................. 1
B Fach A ..................................................... 1
C Fach B ..................................................... 1
D Verbindungsplatte ................................... 1
E Heftklammerkassette............................... 1
F Basis-Schieber A .................................... 1
G Basis-Schieber B .................................... 1
H Plattenfuß R ............................................ 1
I M4 × 10 Passstift-Verbundschraube........ 9
J M4 × 6 Passstift-Verbundschraube.......... 4
K Mutter ...................................................... 2
L Stift........................................................... 2
M Innenfach ................................................. 1
N Schwamm ................................................ 1
Für den Einbau des Dokument-Finishers auf
einer Monochrommaschine ist der obere Teil
(O) zusätzlich erforderlich.
O Glättungseinrichtung ............................... 1
Partes suministradas
A Finalizador de documentos ..................... 1
B Bandeja A ................................................ 1
C Bandeja B ................................................ 1
D Placa de conexión .................................. 1
E Cartucho de grapas ................................ 1
F Deslizador A ........................................... 1
G Deslizador B ........................................... 1
H Pedal R ................................................... 1
I Tornillo de ajuste M4 × 10 ....................... 9
J Tornillo de ajuste M4 × 6 ......................... 4
K Tuerca...................................................... 2
L Pasador .................................................. 2
M Cubierta de bandeja interna .................... 1
N Esponja ................................................... 1
Para instalar el finalizador de documentos en
una máquina de blanco y negro será necesa-
ria la parte (O) mostrada arriba.
O Eliminador de curvatura del papel ...........1
Pièces fournies
A Retoucheur de document ........................ 1
B Bac A ....................................................... 1
C Bac B ....................................................... 1
D Plaque de connexion ............................... 1
E Cartouche d’agrafes ................................ 1
F Règle de base A ...................................... 1
G Règle de base B ...................................... 1
H Pied de plaque R ..................................... 1
I Vis S taraudée M4 × 10 ........................... 9
J Vis S taraudée M4 × 6 ............................. 4
K Ecrou ....................................................... 2
L Broche ..................................................... 2
M Capot de bac interne ............................... 1
N Eponge .................................................... 1
Pour installer le retoucheur de document sur
une machine monochrome, la pièce (O) ci-
dessous est requise séparément
O Elément d’élimination des boucles .......... 1

2
T
PQ
R
W
X
V
AK-710
Y Z
U
S
フルカラー機にドキュメントフィニッシャを設
置する場合、ジョブセパレータに付属する (P)、
(Q)、(R)、(S)8 本が必要となる。DF-730 を設置
する場合のみ、(S) 、(T)、(U) が必要となる。
P 固定板 F ............................1
Q 固定板 R ............................1
R カバーAT............................1
S ビス M4 × 10 タップタイト S .......... 9
T 段付きビス ......................... 1
U ガイド板 ........................... 1
フルカラー機にドキュメントフィニッシャを
設置する場合、(V)、(W)、(X)、(Y)、(Z) が別
途必要となる。
V ベーススライダ B .................... 1
W ベーススライダ V .................... 1
X 組立ベース ......................... 1
Y ビス M4 × 10 タップタイト S .......... 9
Z M4 × 10 六角ビス .................... 1
付属品に固定テープ、緩衝材が付いている場合
は必ず取り外すこと。

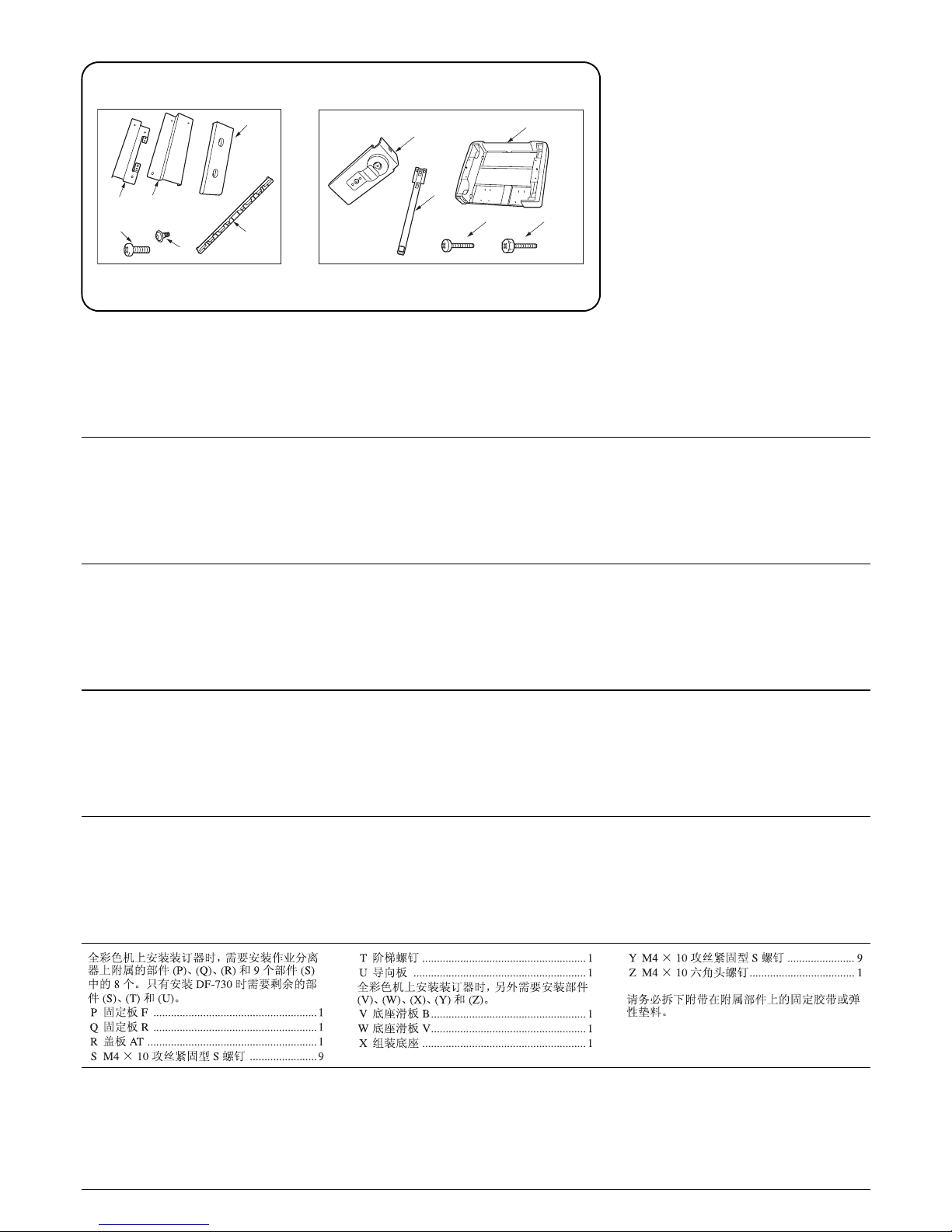

When installing the document finisher to a full-
color machine, parts (P), (Q), (R) and eight out
of nine (S) supplied with the job separator are
needed. Remaining parts (S), (T), and (U) are
required only when installing DF-730.
P Fixing plate F .......................................... 1
Q Fixing plate R .......................................... 1
R Cover AT ................................................. 1
S M4 × 10 tap Tight S screw ...................... 9
T Shoulder screw ....................................... 1
U Guide plate ............................................. 1
When installing the document finisher to a full-
color machine, parts (V), (W), (X), (Y) and (Z)
are additionally needed.
V Base slider B ........................................... 1
W Base slider V ........................................... 1
X Assembly base ....................................... 1
Y M4 × 10 tap Tight S screw ...................... 9
Z M4 × 10 hexagon head screw ................. 1
Be sure to remove any fixing tapes or cushion-
ing material attached to the supplied parts.
Lors de l’installation du retoucheur de document sur
une machine entièrement en couleurs, les pièces (P),
(Q), (R) et 8 des 9 (S) fournies avec le séparateur de
travaux sont requises. Les pièces restantes (S), (T) et
(U) ne sont requises que pour l’installation de DF-730.
P Plaque de fixation avant .......................... 1
Q Plaque de fixation arrière......................... 1
R Couvercle AT ........................................... 1
S Vis S taraudée M4 × 10........................... 9
T Vis d’épaule ............................................. 1
U Plaque guide............................................ 1
Lors de l’installation du retoucheur de docu-
ment sur une machine entièrement en cou-
leurs, les pièces (V), (W), (X), (Y) et (Z) sont
requises en plus.
V Règle de base B ...................................... 1
W Règle de base V ...................................... 1
X Base d’ensemble ..................................... 1
Y Vis S taraudée M4 × 10 ........................... 9
Z Vis à tête hexagonale M4 × 10 ................ 1
Veiller à retirer toute bande de fixation ou
matériau d’emballage entourant les pièces
fournies.
Cuando instale el finalizador de documentos en una
máquina a todo color serán necesarias las partes (P),
(Q) y (R), y ocho de los nueve tornillos (S) suministrados
con el separador de tareas. El resto de las partes (S), (T)
y (U) sólo serán necesarias cuando se instale el DF-730.
P Placa de fijación F .................................. 1
Q Placa de fijación R .................................. 1
R Cubierta AT ............................................. 1
S Tornillo de ajuste M4 × 10........................ 9
T Tornillo de hombro .................................. 1
U Placa guía ............................................... 1
Cuando el finalizador de documentos se ins-
tale en una máquina a todo color serán nece-
sarias también las partes (V), (W), (X), (Y) y
(Z).
V Deslizador de base B .............................. 1
W Deslizador de base V .............................. 1
X Base del conjunto ................................... 1
Y Tornillo de ajuste M4 × 10........................ 9
Z Tornillo de cabeza hexagonal M4 × 10 .... 1
Asegúrese de quitar las cintas de fijación o el
material amortiguador colocado en las partes
suministradas.
Wenn der Dokument-Finisher auf einem Vollfarbenkopierer
angebracht wird, sind die Teile (P), (Q), (R) und acht Teile (P),
(Q), (R) und acht von neun (S) Schrauben die mit dem Jobtren-
ner gelieferten erforderlich. Die verbleibenden Teile (S), (T), und
(U) sind nur dann erforderlich, wenn der DF-730 aufgestellt wird.
P Fixierplatte F............................................ 1
Q Fixierplatte R .......................................... 1
R Abdeckung AT ........................................ 1
S M4 × 10 Passstift-Verbundschraube........ 9
T Bundschraube.......................................... 1
U Führungsplatte ........................................ 1
Wenn der Dokument-Finisher auf einem Voll-
farbenkopierer angebracht wird, so sind
zusätzlich die Teile (V), (W), (X), (Y) und (Z)
erforderlich.
V Basis-Schieber B .................................... 1
W Basis-Schieber V .................................... 1
X Bauteile-Basis.......................................... 1
Y M4 × 10 Passstift-Verbundschrauben...... 9
Z M4 × 10 Sechskantschraube ................ 1
Sicherstellen, dass sämtliche Klebebänder
und Dämpfungsmaterialien von den geliefer-
ten Teilen entfernt werden.
Per l’installazione della finitrice di documenti su un
macchinario a colori, sono necessarie le parti (P), (Q),
(R) e otto su nove (S) fornite in dotazione con il sepa-
ratore dei lavori. Le rimanenti parti (S), (T) e (U) sono
necessarie solo nel caso di installazione del DF-730.
P Piastra di fissaggio F ............................... 1
Q Piastra di fissaggio R .............................. 1
R Coperchio AT ........................................... 1
S Viti con testa a croce S M4 × 10.............. 9
T Vite a colletto ........................................... 1
U Piastra della guida ................................... 1
Per l’installazione della finitrice di documenti in
un macchinario a colori, sono necessarie in
aggiunta le parti (V), (W), (X), (Y) e (Z).
V Scivolo di base B ..................................... 1
W Scivolo di base V ..................................... 1
X Base di assemblaggio ............................. 1
Y Vite con testa a croce S M4 × 10............. 9
Z Vite con testa esagonale M4 × 10 ...........1
Assicurarsi di rimuovere qualsiasi nastro ade-
sivo o imbottitura fissati alle parti fornite.

3
2
2
A
1
設置手順
フルカラー機にドキュメントフィニッシャを
設置するときは、先にジョブセパレータを設置
しておくこと。
ドキュメントフィニッシャの設置は、必ず中折
りユニットの設置前に行うこと。
ドキュメントフィニッシャを設置するときは、
必ず MFP 本体のメインスイッチを OFF にし、電
源プラグを抜いてから作業すること。
固定金具の取り外し
1. ドキュメントフィニッシャ(A) の前カバーを
開く。
2. ビス (1)6 本を外し、固定金具 (2)2 個を取り
外す。
Installation Procedure
Install the job separator and then install the
document finisher to the full-color machine.
Be sure to install the document finisher before
installing the center-folding unit.
Before installing the document finisher, make
sure that the MFP’s main power switch is
turned off and that its power cord is unplugged
from the power outlet.
Removing the fittings
1. Open the front cover of the document fin-
isher (A).
2. Remove six screws (1) to remove two fittings
(2).
Procédure d’installation
Installer le séparateur de travaux, puis installer
le retoucheur de document sur la machine
entièrement en couleurs.
Veiller à installer le retoucheur de document
avant d’installer la plieuse.
Avant d’installer le retoucheur de document,
s’assurer que l’interrupteur d’alimentation prin-
cipal du MFP est hors tension et que le cordon
d’alimentation est débranché de la prise sec-
teur.
Enlèvement des fixations
1. Ouvrir le capot avant du retoucheur de docu-
ment (A).
2. Retirer six vis (1) pour retirer deux fixations
(2).
Procedimiento de instalación
Instale el separador de tareas y luego instale
el finalizador de documentos en la máquina a
todo color.
Asegúrese de instalar el finalizador de docu-
mentos antes de instalar la unidad de plegado
central.
Antes de instalar el finalizador de documentos,
asegúrese de que el interruptor principal de la
alimentación de la MFP esté desconectado y
que su cable de alimentación esté desenchu-
fado de la toma de corriente.
Extracción de los accesorios
1. Abra la cubierta delantera del finalizador de
documentos (A).
2. Quite los seis tornillos (1) para quitar los dos
accesorios (2).
Einbauverfahren
Bauen Sie zuerst den Jobtrenner und dann
den Dokument-Finisher in den Vollfarbenko-
pierer ein.
Stellen Sie sicher, dass der Dokument-Fini-
sher vor der Mittenfalteinheit angebracht wird.
Vor dem Einbau des Dokument-Finishers
muss der MFP-Hauptschalter aktiviert, und
das Netzkabel von der Steckdose abgezogen
sein.
Entfernen der Befestigungselemente
1. Öffnen Sie die vordere Abdeckung des
Dokument-Finishers (A).
2. Entfernen Sie die sechs Schrauben (1) um
die Befestigungselemente (2) zu entfernen.
Procedura di installazione
Installare il separatore di dei lavori e poi proce-
dere all’installazione della finitrice di docu-
menti sul macchinario a colori. Assicurarsi di
installare la finitrice di documenti prima di
installare l’unità di piegatura centrale.
Prima di installare la finitrice di documenti,
assicurarsi che l’interruttore principale della
MFP sia spento e che il cavo di alimentazione
non sia inserito nella presa.
Rimozione dei pezzi di raccordo
1. 1.Aprire il pannello anteriore della finitrice di
documenti (A).
2. 2.Togliere sei viti (1) per rimuovere i due
pezzi di raccordo (2).

4
3
5
4
スライダ固定ピンの取り外し
3. 内部トレイのスライダの固定テープを剥が
し、スライダ固定ピン A(3) を取り外す。
4. ドキュメントフィニッシャ(A) の右カバーを
開く。
5. ビス (4)1 本を外し、スライダ固定ピン B(5)
を取り外す。

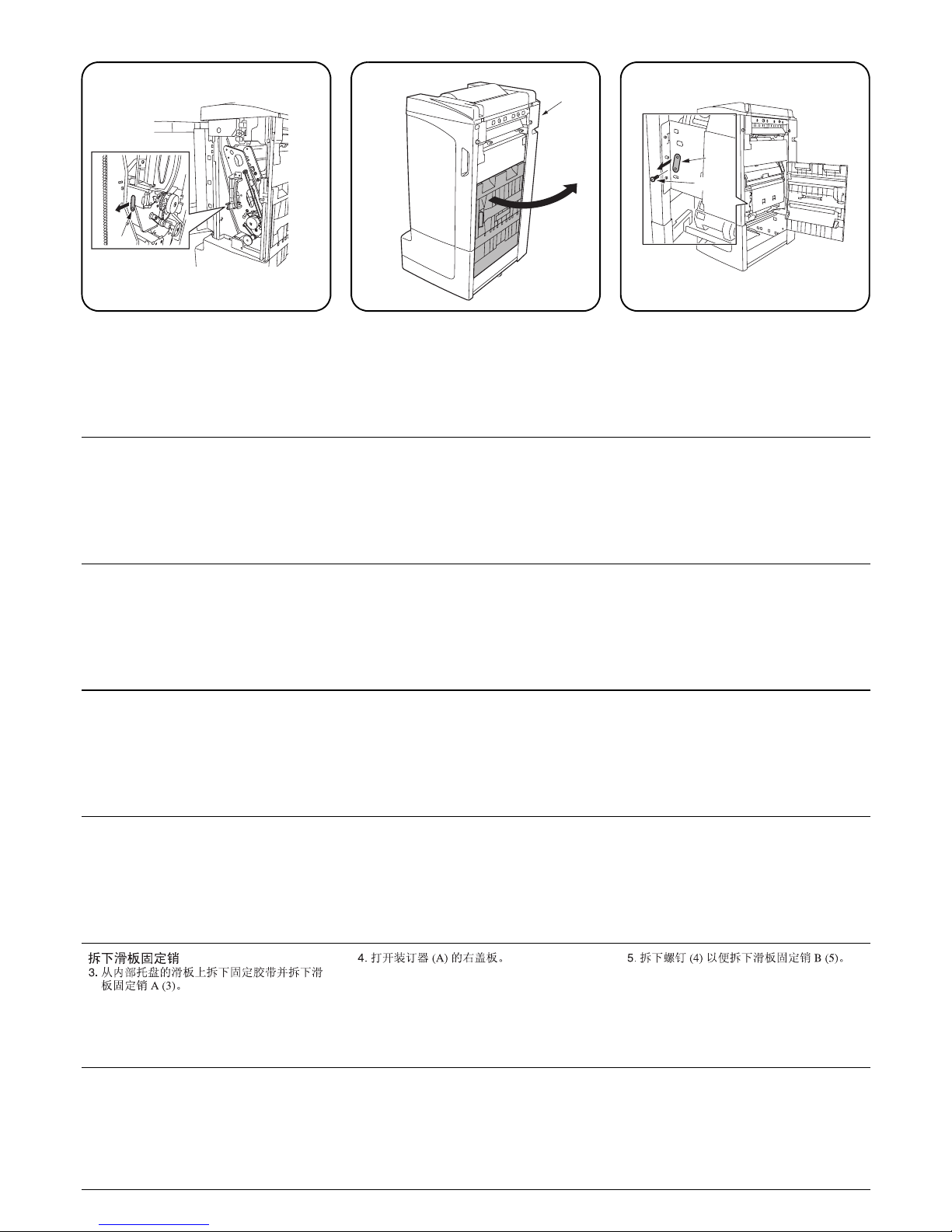

Removing the slider fixing pin
3. Remove the fixing tape from the slider of the
inner tray and remove the slider fixing pin
A(3).
4. Open the right cover of the document fin-
isher (A).
5. Remove the screw (4) to remove the slider
fixing pin B (5).
Enlèvement de la broche de fixation
de la règle
3. Retirer la bande de fixation de la règle du
plateau interne et retirer la broche de fixation
A (3).
4. Ouvrir le capot de droite du retoucheur de
document (A).
5. Retirer la vis (4) pour retirer la broche de
fixation de la règle B (5).
Extracción del pasador de fijación del
deslizador
3. Quite la cinta de fijación del deslizador de la
bandeja interior y quite el pasador de fijación
del deslizador A (3).
4. Abra la cubierta derecha del finalizador de
documentos (A).
5. Quite el tornillo (4) para quitar el pasador de
fijación del deslizador B (5).
Entfernen des Schieber-Fixierstifts
3. Entfernen Sie das Klebeband vom Schieber
des Innenfachs, und bauen Sie danach den
Schieber-Fixierstift A (3) aus.
4. Öffnen Sie die rechte Abdeckung des Doku-
ment-Finishers (A).
5. Lösen Sie die Schraube (4), um den Fixier-
stift B (5) vom Schieber zu entfernen.
Rimozione del perno di fissaggio dello
scivolo
3. Togliere il nastro adesivo dallo scivolo del
vassoio interno e rimuovere il perno di fis-
saggio dello scivolo A (3).
4. Aprire il pannello destro della finitrice di
documenti (A).
5. Togliere la vite (4) per rimuovere il perno di
fissaggio dello scivolo B (5).
A

5
I
D
E
7
J
J
M
6
Installing the internal tray cover
6. Pull the internal tray out.
7. Install the internal tray cover (M) using the
four M4 × 6 tap Tight S Screw (J).
Removing the fixing pin
8. Turn the fixing pin (6) counterclockwise to
remove it.
9. Close the front cover of the document fin-
isher (A).
Installing the staple cartridge
10.Remove the fixing tape from the staple car-
tridge holder (7).
11. Insert the staple cartridge (E) into the staple
cartridge holder (7).
12.Close the right cover of the document fin-
isher (A).
Installation du capot du bac interne
6. Faire ressortir le bac interne.
7. Installer le capot du bac interne (M) à l’aide
des quatre vis S taraudées M4 × 6 (J).
Enlèvement de la broche de fixation
8. Faire tourner la broche de fixation (6) dans le
sens inverse des aiguilles d’une montre pour
la retirer.
9. Refermer le capot avant du retoucheur de
document (A).
Installation de la cartouche d’agrafes
10.10. Retirer la bande de fixation du porte-car-
touche d’agrafes (7).
11. 11. Insérer la cartouche d’agrafes (E) dans le
porte-cartouche d’agrafes (7).
12.12. Refermer le capot de droite du retou-
cheur de document (A).
Instalación de la cubierta de bandeja
interna
6. Saque la bandeja interna.
7. Instale la cubierta de bandeja interna (M) uti-
lizando los cuatro tornillos de ajuste M4 × 6
(J).
Extracción del pasador de fijación
8. Gire el pasador de fijación (6) hacia la
izquierda para quitarlo.
9. Cierre la cubierta delantera del finalizador de
documentos (A).
Instalación del cartucho de grapas
10.Quite la cinta de fijación del portacartucho
de grapas (7).
11. Inserte el cartucho de grapas (E) en el porta-
cartucho de grapas (7).
12.Cierre la cubierta derecha del finalizador de
documentos (A).
Entfernen der Innenfachabdeckung
6. Ziehen Sie das Innenfach heraus.
7. Bringen Sie die Innenfachabdeckung (M) mit
den vier M4 × 6 Passstift-Verbundschrauben
(J) an.
Entfernen des Fixierstifts
8. Drehen Sie den Fixierstift (6) gegen den Uhr-
zeigersinn, um ihn zu entfernen.
9. Schließen sie die vordere Abdeckung des
Dokument-Finishers (A).
Anbringen der Heftklammerkassette
10.Ziehen Sie das Klebeband von der Heftklam-
mer-Kassettenhalterung (7) ab.
11. Setzen Sie die Heftklammerkassette (E) in
die Kassettenhalterung (7) ein.
12.Schließen Sie die rechte Abdeckung des
Dokument-Finishers (A).
Installazione del pannello del vassoio
interno
6. Estrarre il vassoio interno.
7. Installare il pannello del vassoio interno (M)
utilizzando le quattro viti con testa a croce S
M4 × 6 (J).
Rimozione del perno di fissaggio
8. Per rimuovere il perno di fissaggio (6) ruo-
tarlo in senso antiorario.
9. Chiudere il pannello anteriore della finitrice di
documenti (A).
Installazione della cartuccia pinzatrice
10.Staccare il nastro adesivo dal contenitore
della cartuccia pinzatrice (7).
11. Inserire la cartuccia pinzatrice (E) nel conte-
nitore (7).
12.Chiudere il pannello destro della finitrice di
documenti (A).
内部トレイカバーの取り付け
6. 内部トレイを引き出す。
7. ビス M4 × 6 タップタイト S(J) ４本で、内部
トレイカバー(M) を取り付ける。
固定ピンの取り外し
8. 固定ピン (6) を左に回して取り外す。
9. ドキュメントフィニッシャ(A) の前カバーを
閉じる。
ステープルカートリッジの取り付け
10.ステープルカートリッジホルダー(7) の固定
テープを剥がす。
11.ステープルカートリッジホルダー(7) にス
テープルカートリッジ (E) を挿入する。
12.ドキュメントフィニッシャ(A) の右カバーを
閉じる。

6
B
A
L
K
I
D
C
5
A
Installing the trays
For full color machine only. Follow step 27
on page 18 for the installation procedure.
13.Use two nuts (K) and two pins (L) to install
the tray A (B) to the document finisher (A).
14.Fit the right and left projections (5) of the tray
B (C) onto the document finisher (A) from its
top.
15.Follow each procedure below depending on
monochrome or full-color machine.
When using a monochrome machine: Pro-
ceed to step 1 on page 7
When using a full-color machine: Proceed
to step 1 on page 11
Installation des bacs
Pour la machine entièrement en couleurs
seulement. Suivre l’étape 27 de la page 18
pour la procédure d’installation.
13.Utiliser deux écrous (K) et deux broches (L)
pour installer le bac A (B) sur le retoucheur
de document (A).
14.Fixer les saillies droite et gauche (5) du bac
B (C) sur le retoucheur de document (A)
depuis le haut.
15.Suivre chaque procédure ci-dessous en
fonction de la machine monochrome ou de la
machine entièrement en couleurs.
Lors de l’utilisation de la machine mono-
chrome: passer à l’étape 1 de la page 7
Lors de l’utilisation de la machine entière-
ment en couleurs: passer à l’étape 1 de la
page 11
Instalación de las bandejas
Para la máquina a todo color solamente.
Siga el paso 27 de la página 18 para realizar
el procedimiento de instalación.
13.Utilice dos tuercas (K) y dos pasadores (L)
para instalar la bandeja A (B) en el finaliza-
dor de documentos (A).
14.Coloque los resaltos derecho e izquierdo (5)
de la bandeja B (C) sobre el finalizador de
documentos (A) desde su parte superior.
15.Siga cada procedimiento de abajo depen-
diendo de si la máquina es de blanco y
negro o de a todo color.
Cuando utilice una máquina de blanco y
negro: Vaya al paso 1 de la página 7
Cuando utilice una máquina a todo color:
Vaya al paso 1 de la página 11
Anbringen der Fächer
Nur für Vollfarbenmaschine. Folgen Sie
hinsichtlich des Einbauverfahrens dem
Schritt 27 auf Seite 18.
13.Verwenden Sie die beiden Muttern (K) und
die beiden Stifte (L), um das Fach A (B) in
den Dokument-Finisher (A) einzubauen.
14.Setzen Sie die rechten und linken Vor-
sprünge (5) des Fachs B (C) von oben auf
den Dokument-Finisher (A).
15. Folgen Sie jedem nachfolgenden Verfahren, je
nachdem, ob es sich um eine Monochromma-
schine bzw. einen Vollfarbenkopierer handelt.
Bei Verwendung einer Monochromma-
schine: Gehen Sie zum Schritt 1 auf Seite 7
weiter
Bei Verwendung eines Vollfarbenkopierers:
Gehen Sie zum Schritt 1 auf Seite 11 weiter
Installazione dei vassoi
Solamente per macchinari a colori. Per la
procedura di installazione, seguire il punto
27 a pagina 18.
13.Utilizzare due dadi (K) e due perni (L) per
installare il vassoio A (B) alla finitrice di
documenti (A).
14.Inserire dall’alto della finitrice di documenti
(A) le parti sporgenti destra e sinistra (5) del
vassoio B (C) nella finitrice stessa.
15.Seguire ciascuna delle procedure indicate
sotto a seconda che si tratti di un macchina-
rio in bianco e nero oppure di uno a colori.
In caso si utilizzi un macchinario in bianco
e nero: Procedere con il punto 1 a pagina 7
IN caso si utilizzi un macchinario a colori:
Procedere con il punto 1 a pagina 11
トレイの取り付け
フルカラー機の場合、18 ページ手順 27 で取り
付けること。
13.ナット (K)2 個とピン (L)2 個でドキュメン
トフィニッシャ(A) にトレイ A(B) を取り付
ける。
14.トレイ B(C) の左右の突起 (5) をドキュメン
トフィニッシャ(A) へ上からはめ込む。
15.モノクロ機、フルカラー機別に、下記の手順
へ進む。
モノクロ機の場合 7 ページ手順 1 へ進む
フルカラー機の場合 11 ページ手順 1 へ進む

7
I
D
4
4
22
4
4
22
O
[ モノクロ機へドキュメントフィニッシャを
設置する場合 ]
デカーラーの取り付け
1. MFP 本体の排出カバー(1) を開く。
2. ビス (2)2 本を外し、分岐ガイド組立 (3) を
取り外す。
3. デカーラー(O) の両端に半押し (4) がはまる
位置で、デカーラー(O) を排出カバー(1) に
取り付ける。
4. 手順 2 で外したビス (2)2 本でデカーラー
(O) を固定する。
連結板の取り付け
5. MFP 本体の左側にビス M4 × 10 タップタイト
S (I)2 本で連結板 (D) を取り付ける。

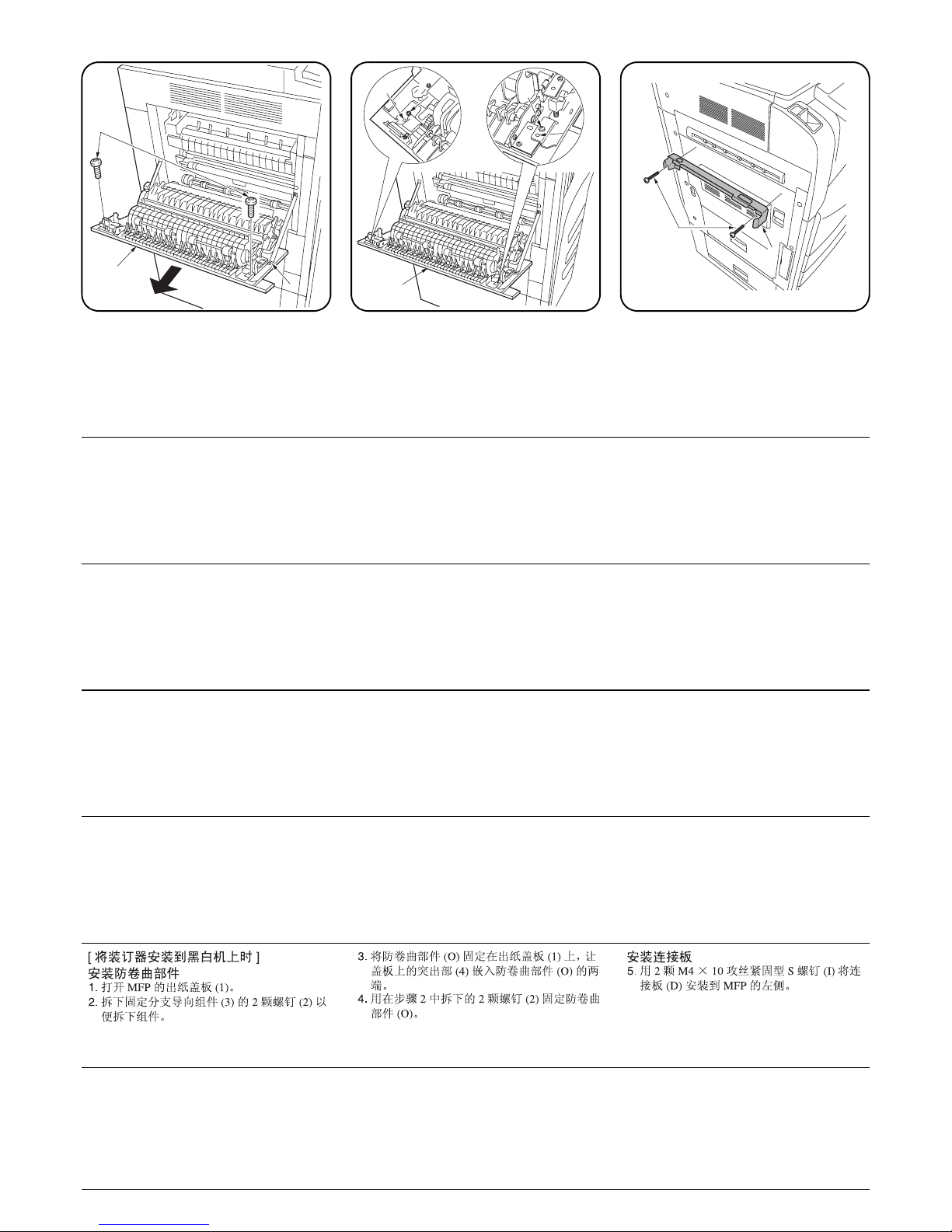

[When installing the document fin-
isher to the monochrome machine]
Installing the curl eliminator
1. Open the eject cover (1) of the MFP.
2. Remove two screws (2) securing the feed-
shift guide assembly (3) to remove the
assembly.
3. Fit the curl eliminator (O) to the eject cover
(1) such that the projections (4) on the cover
fit into the two ends of the curl eliminator (O).
4. Secure the curl eliminator (O) using two
screws (2) removed in step 2.
Installing the connecting plate
5. Install the connecting plate (D) to the left side
of the MFP using two M4 × 10 tap Tight S
Screws (I).
[Lors de l’installation du retoucheur de
document sur la machine monochrome]
Installation de l’élément d’élimination
des boucles
1. Ouvrir le couvercle d’éjection (1) du MFP.
2. Retirer deux vis (2) fixant l’assemblage de la
glissière d’alimentation (3) pour retirer
l’assemblage.
3. Fixer l’élément d’élimination des boucles (O)
sur le couvercle d’éjection (1) de façon à ce
que les saillies (4) du couvercle s’insèrent
dans les deux extrémités de l’élément d’éli-
mination des boucles (O).
4. Fixer l’élément d’élimination des boucles (O)
à l’aide de deux vis (2) retirées à l’étape 2.
Installation de la plaque de connexion
5. Installer la plaque de connexion (D) sur le
côté gauche du MFP à l’aide de deux vis S
taraudées M4 × 10 (I).
[Cuando instale el finalizador de documen-
tos en una máquina de blanco y negro]
Instalación del eliminador de curvatura del
papel
1. Abre la cubierta de expulsión (1) de la MFP.
2. Quite dos tornillos (2) que aseguran el con-
junto de la guía de cambio de alimentación
(3) para quitar el conjunto.
3. Coloque el eliminador de curvatura del papel
(O) en la cubierta de expulsión (1) de forma
que los resaltos (4) de la cubierta se colo-
quen en los dos extremos del eliminador de
curvatura del papel (O).
4. Asegure el eliminador de curvatura del papel
(O) utilizando dos tornillos (2) quitados en el
paso 2.
Instalación de la placa de conexión
5. Instale la placa de conexión (D) en el lado
izquierdo de la MFP utilizando dos tornillos
de ajuste M4 × 10 (I).
[Wenn der Dokument-Finisher auf der
Monochrommaschine angebracht wird]
Anbringen der Glättungseinrichtung
1. Öffnen Sie die Auswurfabdeckung (1) des
MFP.
2. Entfernen Sie die beiden Schrauben (2), wel-
che die Papiervorschub-Umschalt-Führungs-
einheit (3) befestigt, um diese auszubauen.
3. Setzen Sie die Glättungseinrichtung (O) so
auf die Auswurfabdeckung (1) auf, dass die
Vorsprünge (4) der Abdeckung in die beiden
Enden der Glättungseinrichtung (O) eingrei-
fen.
4. Befestigen Sie die Glättungseinrichtung (O)
mit den im Schritt 2 entfernten Schrauben
(2).
Anbringen der Verbindungsplatte
5. Bringen Sie die Verbindungsplatte (D)auf der
linken Seite des MFP mit den beiden M4 ×
10 Passstift-Verbundschrauben (I) an.
[In caso di installazione della finitrice di docu-
menti in un apparecchio in bianco e nero]
Installazione dell’eliminatore di arricciature
1. Aprire la copertura dell’uscita carta (1) della
MFP.
2. Togliere le due viti (2) che fissano il gruppo di
guida di cambio alimentazione (3) e rimuo-
vere il gruppo.
3. Montare l’eliminatore di arricciature (O) nella
copertura dell’uscita carta (1) in modo tale
che le parti sporgenti (4) sulla copertura
siano inserite nelle due estremità dell’elimi-
natore di arricciature (O).
4. Fissare l’eliminatore di arricciature (O) utiliz-
zando le due viti (2) rimosse al punto 2.
Installazione della piastra di connes-
sione
5. 5.Installare la piastra di connessione (D) sul
lato destro della MFP utilizzando due viti con
testa a croce S M4 × 10 (I).
11
3
22

8
F
G
F
I
H
ベーススライダの組立
6. ベーススライダ A(F) にプレートフット R(H) をビス M4 × 10 タップタ
イト S(I)1 本で取り付ける。
7. ベーススライダ A(F) にベーススライダ B(G) を置く。
8. MFP 本体に取り付けられているペーパーフィーダ別に、下記の手順へ進
む。
500 枚× 2 ペーパーフィーダの場合 手順 9 へ
3000 枚ペーパーフィーダの場合 手順 16 へ
Assembling the base slider
6. Install plate foot R (H) to base slider A (F) using M4 × 10 tap Tight S
Screw (I).
7. Place base slider B (G) onto base slider A (F).
8. Follow each procedure below suitable for the paper feeder type
attached to your MFP.
When using two paper feeders of 500 sheets: Move to step 9
When using paper feeder of 3000 sheets: Move to step 16
Assemblage de la règle de base
6. Installer le pied de plaque R (H) sur la règle de base A (F) à l’aide
d’une vis S taraudée M4 × 10 (I).
7. Mettre la règle de base B (G) en place sur la règle de base A (F).
8. Suivre chaque procédure ci-dessous convenant au type d’alimenteur
de papier fixé sur le MFP.
Lors de l’utilisation de deux alimenteurs de papier de 500 feuilles:
passer à l’étape 9
Lors de l’utilisation de l’alimenteur de papier de 3000 feuilles: pas-
ser à l’étape 16
Ensamblaje del deslizador de base
6. Instale el pedal R (H) en el deslizador A (F) utilizando el tornillo de
ajuste M4 × 10 (I).
7. Ponga el deslizador B (G) sobre el deslizador A (F).
8. Siga el procedimiento indicado abajo que sea más adecuado al tipo de
alimentador de papel colocado en su MFP.
Cuando utilice dos alimentadores de papel de 500 hojas: Vaya al
paso 9
Cuando utilice el alimentador de papel de 3.000 hojas: Vaya al paso
16
Anbringen des Basis-Schiebers
6. Bringen Sie den Plattenfuß R (H) am Basis-Schieber A (F) mit der M4 ×
10 Passstift-Verbundschraube (I) an.
7. Setzen Sie den Basis-Schieber B (G) am Basis-Schieber A (F) an.
8. Folgen Sie jedem nachfolgenden Verfahren, das für den am MFP
angebrachten Papiervorschubtyp zutreffend ist.
Bei Verwendung von zwei Papiervorschüben für 500 Blätter: Gehen
Sie zum Schritt 9 weiter
Bei Verwendung des Papiervorschubs für 3000 Blätter: Gehen Sie
zum Schritt 16 weiter
Assemblaggio dello scivolo di base
6. Installare il piedino di sostegno R (H) allo scivolo di base A (F) utiliz-
zando una vite con testa a croce S M4 × 10 (I).
7. Collocare lo scivolo di base B (G) sopra lo scivolo di base A (F).
8. Seguire ciascuna delle procedure indicate sotto a seconda del tipo di
alimentatore di carta in dotazione alla vostra MFP.
In caso di utilizzo di due alimentatori di carta da 500 fogli: Andare al
punto 9
In caso di utilizzo di alimentatore di carta da 3000 fogli: Andare al
punto 16

9
G
I
F
I
5
F
A
I

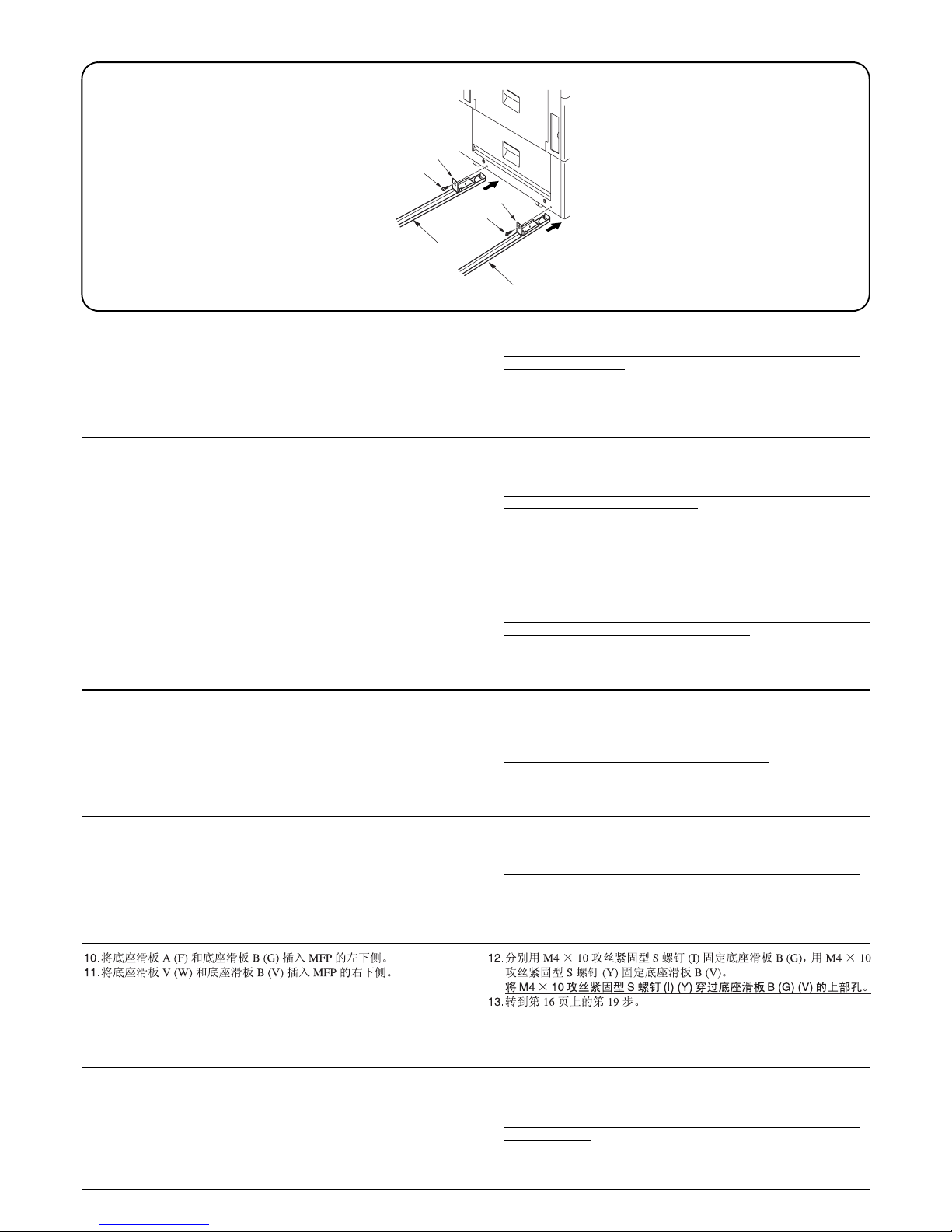

When using two paper feeders of 500 sheets
Installing the base slider
9. Open the right cover of the document finisher (A).
10.Insert base slider A (F) into the lower right of the document finisher (A)
and hook the tabs (5).
11. Fix base slider A (F) with four M4 × 10 tap Tight S screws (I).
12.Insert the base slider A (F), and then the base slider B (G) into the
lower left of the MFP.
13.Fix base slider B (G) with M4 × 10 tap Tight S screw (I).
Put M4 ×10 tap Tight S screw (I) through the upper hole of base
slider B (G).
14.Close the right cover of the document finisher (A).
15.Move to step 1 on page 19.
Lors de l’utilisation de deux alimenteurs de papier de 500
feuilles
Installation de la règle de base
9. Ouvrir le capot de droite du retoucheur de document (A).
10.Insérer la règle de base A (F) dans la partie inférieure droite du retou-
cheur de document (A) et accrocher les onglets (5).
11. Fixer la règle de base A (F) à l’aide de quatre vis S taraudées M4 × 10
(I).
12.Insérer la règle de base A (F), puis la règle de base B (G) dans la partie
inférieure gauche du MFP.
13.Fixer la règle de base B (G) à l’aide d’une vis S taraudée M4 × 10 (I).
Faire passer la vis S taraudée M4 × 10 (I) par l’orifice supérieur de
la règle de base B (G).
14.Refermer le capot de droite du retoucheur de document (A).
15.Passer à l’étape 1 de la page 19.
Cuando utilice dos alimentadores de papel de 500 hojas
Instalación del deslizador de base
9. Abra la cubierta derecha del finalizador de documentos (A).
10.Inserte el deslizador A (F) en la parte inferior derecha del finalizador de
documentos (A) y enganche las lengüetas (5).
11. Fije el deslizador A (F) con cuatro tornillos de ajuste M4 × 10 (I).
12.Inserte el deslizador A (F) y luego el deslizador B (G) en la parte infe-
rior izquierda de la MFP.
13.Fije el deslizador B (G) con un tornillo de ajuste M4 × 10 (I).
Ponga un tornillo de ajuste M4 × 10 (I) a través del agujero supe-
rior del deslizador B (G).
14.Cierre la cubierta derecha del finalizador de documentos (A).
15.Vaya al paso 1 de la página 19.
Bei Verwendung von zwei Papiervorschüben für 500 Blätter
Anbringen des Basis-Schiebers
9. Öffnen Sie die rechte Abdeckung des Dokument-Finishers (A).
10.Setzen Sie den Basis-Schieber A (F) auf der unteren rechten Seite des
Dokument-Finishers (A) ein und rasten Sie die Laschen (5) ein.
11. Befestigen Sie den Basis-Schieber A (F) mit den vier M4 × 10 Passstift-
Verbundschrauben (I).
12.Setzen Sie zuerst den Basis-Schieber A (F) und dann den Basis-Schie-
ber B (G) unten links am MFP ein.
13.Befestigen Sie den Basis-Schieber B (G) mit der M4 × 10 Passstift-Ver-
bundschraube (I).
Stecken Sie die M4 × 10 Passstift-Bundschraube (I) durch das
obere Loch des Basis-Schiebers B (G).
14.Schließen Sie die rechte Abdeckung des Dokument-Finishers (A).
15.Gehen Sie zum Schritt 1 auf Seite 19 weiter.
In caso di utilizzo di due alimentatori di carta da 500 fogli
Installare lo scivolo di base
9. Aprire il pannello destro della finitrice di documenti (A).
10.Inserire lo scivolo di base A (F) nella parte inferiore destra della finitrice
di documenti (A) e agganciare le linguette (5).
11. Fissare lo scivolo di base A (F) con quattro viti con testa a croce S M4
x10 (I).
12.Inserire lo scivolo di base A (F) e lo scivolo di base B (G) nella parte
inferiore sinistra della MFP.
13.Fissare lo scivolo di base B (G) con una vite con testa a croce S M4 ×
10 (I).
Far passare la vite con testa a croce S M4 × 10 (I) attraverso il foro
superiore dello scivolo di base B (G).
14.Chiudere il pannello destro della finitrice di documenti (A).
15.Andare a pagina 19, punto 1.
500 枚× 2 ペーパーフィーダの場合
ベーススライダの取り付け
9. ドキュメントフィニッシャ(A) の右カバーを開く。
10.ベーススライダ A(F) をドキュメントフィニッシャ(A) の右下へ差し込
み、ツメ (5) を引っ掛ける。
11.ベーススライダ A(F) をビス M4 × 10 タップタイト S(I)4 本で固定す
る。
12.MFP 本体の左下にベーススライダーA(F) を差し込み、次にベーススラ
イダーB(G) を差し込む。
13.ベーススライダ B(G) をビス M4 × 10 タップタイト S(I)1 本で固定す
る。
ビス M4 × 10 タップタイト S(I) は、ベーススライダ B(G) の上の穴に
通すこと。
14.ドキュメントフィニッシャ（A）の右カバーを閉じる。
15.19 ページ手順 1 へ進む。

10
I
5
F
A
I
G
I
F
Lors de l’utilisation d’un alimenteur de papier de 3000
feuilles
Installation de la règle de base
16.Insérer la règle de base A (F), puis la règle de base B (G) dans la partie
inférieure gauche du MFP.
17.Fixer la règle de base B (G) à l’aide d’une vis S taraudée M4 × 10 (I).
Faire passer la vis S taraudée M4 × 10 (I) par l’orifice inférieur de la
règle de base B (G).
18.Ouvrir le capot de droite du retoucheur de document (A).
19.Insérer la règle de base A (F) sous le retoucheur de document (A) et
accrocher les onglets (5).
20.Fixer la règle de base A (F) à l’aide de quatre vis S taraudées M4 × 10
(I).
21.Refermer le capot de droite du retoucheur de document (A).
22.Passer à l’étape 1 de la page 19.
Cuando utilice un alimentador de papel de 3.000 hojas
Instalación del deslizador de base
16.Inserte el deslizador A (F) y luego el deslizador B (G) en la parte infe-
rior izquierda de la MFP.
17.Fije el deslizador B (G) con un tornillo de ajuste M4 × 10 (I).
Ponga un tornillo de ajuste M4 × 10 (I) a través del agujero inferior
del deslizador B (G).
18.Abra la cubierta derecha del finalizador de documentos (A).
19.Inserte el deslizador A (F) debajo del finalizador de documentos (A) y
enganche las lengüetas (5).
20.Fije el deslizador A (F) con cuatro tornillos de ajuste M4 × 10 (I).
21.Cierre la cubierta derecha del finalizador de documentos (A).
22.Vaya al paso 1 de la página 19.
Bei Verwendung des Papiervorschubs für 3000 Blätter
Anbringen des Basis-Schiebers
16.Setzen Sie zuerst den Basis-Schieber A (F) und dann den Basis-Schie-
ber B (G) auf der unteren linken Seite des MFP ein.
17.Befestigen Sie den Basis-Schieber B (G) mit der M4 × 10 Passstift-Ver-
bundschraube (I).
Stecken Sie die M4 × 10 Passstift-Bundschraube (I) durch das
untere Loch des Basis-Schiebers B (G).
18.Öffnen Sie die rechte Abdeckung des Dokument-Finishers (A).
19.Setzen Sie den Basis-Schieber A (F) unter dem Dokument-Finisher (A)
ein und rasten Sie die Laschen (5) ein.
20.Befestigen Sie den Basis-Schieber A (F) mit den vier M4 × 10 Passstift-
Verbundschrauben (I).
21.Schließen Sie die rechte Abdeckung des Dokument-Finishers (A).
22.Gehen Sie zum Schritt 1 auf Seite 19 weiter.
In caso di utilizzo di alimentatore di carta da 3000 fogli
Installare lo scivolo di base
16.Inserire lo scivolo di base A (F) e lo scivolo di base B (G) nella parte
inferiore sinistra della MFP.
17.Fissare lo scivolo di base B (G) con una vite con testa a croce S M4 ×
10 (I).
Far passare la vite con testa a croce S M4 × 10 (I) attraverso il foro
inferiore dello scivolo di base B (G).
18.Aprire il pannello destro della finitrice di documenti (A).
19.Inserire lo scivolo di base A (F) sotto la finitrice di documenti (A) e
agganciare le linguette (5).
20.Fissare lo scivolo di base A (F) con quattro viti con testa a croce S M4
× 10 (I).
21.Chiudere il pannello destro della finitrice di documenti (A).
22.Andare a pagina 19, punto 1.
3000 枚ペーパーフィーダの場合
ベーススライダの取り付け
16.MFP 本体の左下にベーススライダーA(F) を差し込み、次にベーススラ
イダーB(G) を差し込む。
17.ベーススライダ B(G) をビス M4 × 10 タップタイト S(I)1 本で固定す
る。
ビス M4 × 10 タップタイト S(I) は、ベーススライダ B(G) の下の穴に
通すこと。
18.ドキュメントフィニッシャ（A）の右カバーを開く。
19.ベーススライダ A(F) をドキュメントフィニッシャ(A) の下へ差し込
み、ツメ (5) を引っ掛ける。
20.ベーススライダ A(F) をビス M4 × 10 タップタイト S(I)4 本で固定す
る。
21.ドキュメントフィニッシャ（A）の右カバーを閉じる。
22.19 ページ手順 1 へ進む。

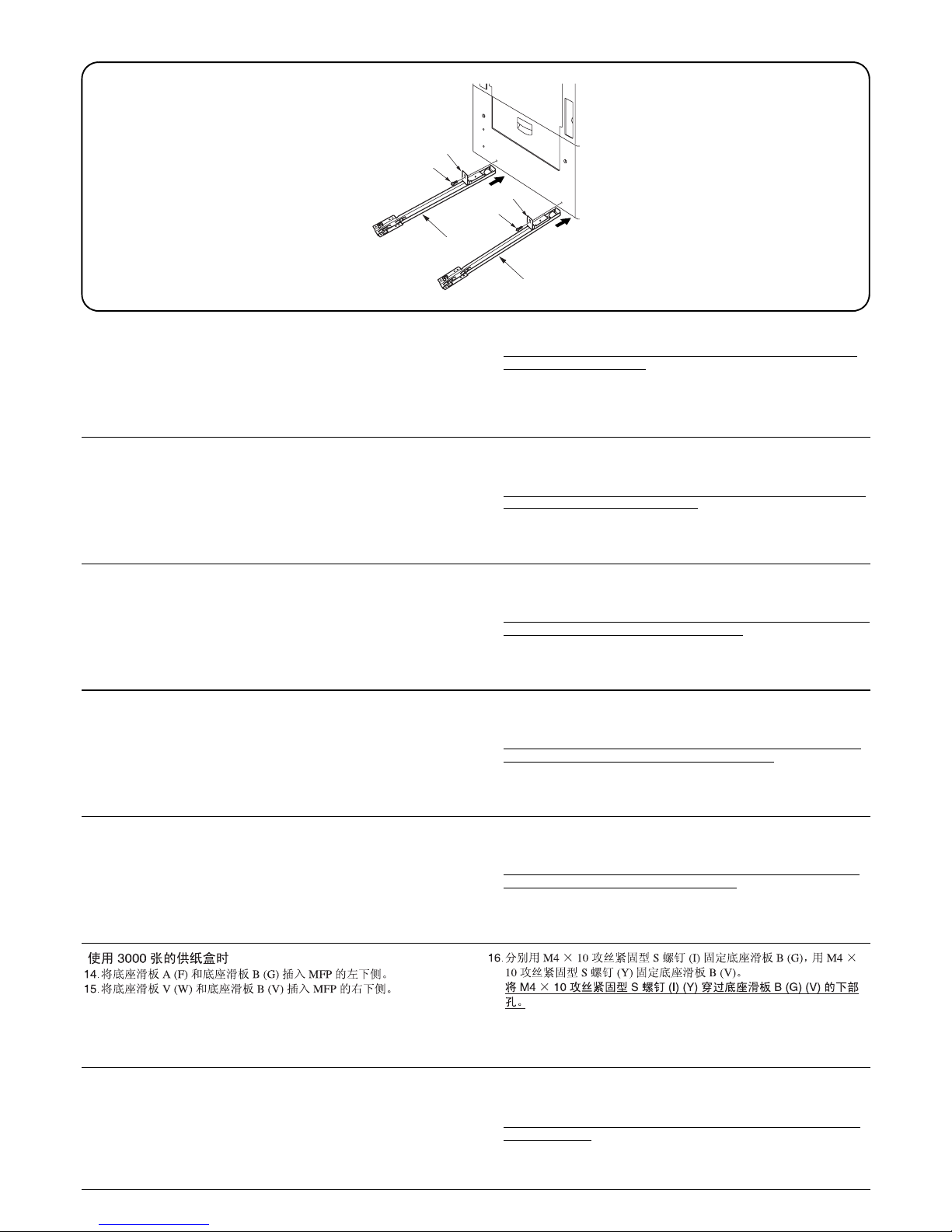

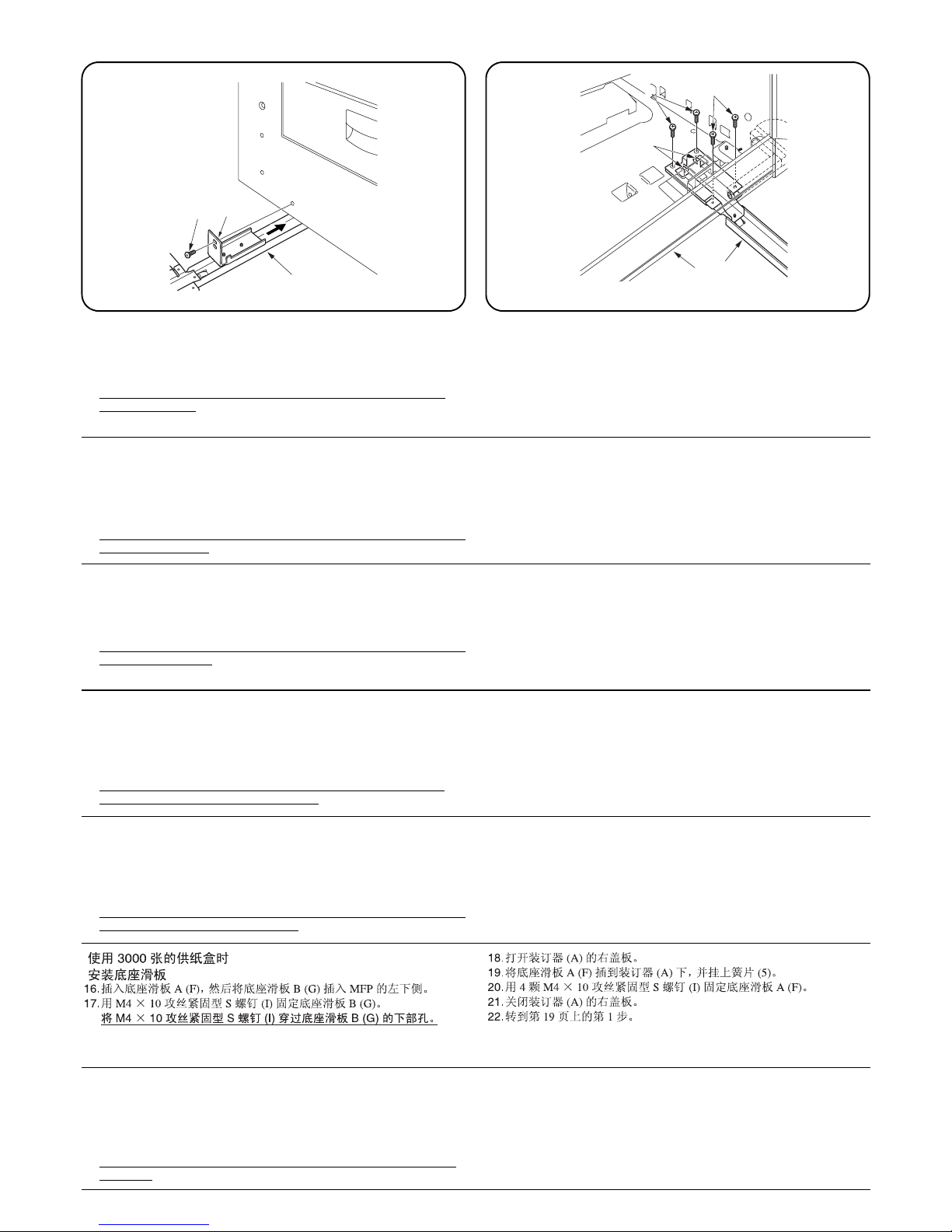

When using paper feeder of 3000 sheets
Installing the base slider
16.Insert the base slider A (F), and then the base slider B (G) into the
lower left of the MFP.
17.Fix base slider B (G) with M4 × 10 tap Tight S screw (I).
Put M4 ×10 tap Tight S screw (I) through the lower hole of the
base slider B (G).
18.Open the right cover of the document finisher (A).
19.Insert base slider A (F) under the document finisher (A) and hook the
tabs (5).
20.Fix base slider A (F) with four M4 × 10 tap Tight S screws (I).
21.Close the right cover of the document finisher (A).
22.Move to step 1 on page 19.

11
Q
S
S
S
S
S
R
SP
3
DX1Z
[Lors de l’installation du retoucheur de document sur la machine entièrement en couleurs]
Installation des plaques de fixation et de connexion
1. Installer les plaques de fixation avant (P) et arrière (Q) sur le MFP à
l’aide de deux vis S taraudées M4 × 10 (S) par plaque.
2. Installer le couvercle AT (R) sur la plaque de fixation avant (P) à l’aide
de deux vis S taraudées M4 × 10 (S).
3. Installer la plaque de connexion (D) sur les plaques de fixation avant
(P) et arrière (Q) à l’aide de deux vis S taraudées M4 × 10 (S).
Avant d’ajuster la hauteur du retoucheur de document
4. Retirer la vis (1) du côté gauche de la base d’ensemble (X), insérer la
vis à tête hexagonale M4 × 10 (Z) dans l’orifice de droite pour la resser-
rer temporairement.
[Cuando instale el finalizador de documentos en la máquina a todo color]
Instalación de las placas de fijación y conexión
1. Instale las placas de fijación F (P) y R (Q) en la MFP utilizando dos tor-
nillos de ajuste M4 × 10 (S) para cada placa.
2. Instale la cubierta AT (R) en la placa de fijación F (P) utilizando dos tor-
nillos de ajuste M4 × 10 (S).
3. Instale la placa de conexión (D) en las placas de fijación F (P) y R (Q)
utilizando dos tornillos de ajuste M4 × 10 (S).
Antes de ajustar la altura del finalizador de documentos
4. Quite el tornillo (1) del lado izquierdo de la base del conjunto (X) e
inserte el tornillo de cabeza hexagonal M4 × 10 (Z) en el agujero del
lado derecho para apretarlo temporalmente.
[Wenn der Dokument-Finisher am Vollfarbenkopierer angebracht wird]
Anbringen der Fixier- und Verbindungsplatten
1. Bringen Sie die Fixierplatten F (P) und R (Q) am MFP mit den beiden
M4 × 10 Passstift-Verbundschrauben (S) für jede Platte an.
2. Bringen Sie die Abdeckung AT (R) auf der Fixierplatte F (P) mit den
beiden M4 × 10 Passstift-Verbundschrauben (S) an.
3. Bringen Sie die Verbindungsplatte (D) auf den Fixierplatten F (P) und R
(Q) mit den beiden M4 × 10 Passstift-Verbundschrauben (S) an.
Vor dem Einstellen der Höhe des Dokument-Finishers
4. Entfernen Sie die Schraube (1) von der linken Seite der Bauteile-Basis
(X), stecken Sie die M4 × 10 Sechskantschraube (Z) in das rechte
Loch ein, und ziehen Sie diese danach vorübergehend an.
[In caso di installazione della finitrice di documenti in un apparecchio a colori]
Installazione delle piastre di fissaggio e di connessione
1. Installare le piastre di fissaggio F (P) e R (Q) alla MFP utilizzando due
viti con testa a croce S M4 × 10 (S) per ciascuna piastra.
2. Installare il coperchio AT (R) alla piastra di fissaggio F (P) utilizzando
due viti con testa a croce S M4 × 10 (S).
3. Installare la piastra di connessione (D) alle piastre di fissaggio F (P) e
R (Q) utilizzando due viti con testa a croce S M4 × 10 (S).
Prima di regolare l’altezza della finitrice di documenti
4. Togliere la vite (1) dal lato sinistro della base di assemblaggio (X) e
inserire la vite con testa esagonale M4 × 10 (Z) nel foro sul lato destro
per fissarla temporaneamente.
[When installing the document finisher to the full-color machine]
Installing the fixing and connecting plates
1. Install fixing plates F (P) and R (Q) to the MFP using two M4 × 10 tap
Tight S Screws (S) for each plate.
2. Install cover AT (R) to fixing plate F (P) using two M4 × 10 tap Tight S
Screws (S).
3. Install the connecting plate (D) to fixing plates F (P) and R (Q) using
two M4 × 10 tap Tight S Screws (S).
Before adjusting the document finisher height
4. Remove the screw (1) from the left side of the assembly base (X),
insert M4 × 10 hexagon head screw (Z) into the right side hole to
tighten it temporarily.
[ フルカラー機へドキュメントフィニッシャを設置する場合 ]
固定板と連結板の取り付け
1. MFP 本体に固定板 F(P) と固定板 R(Q) をビス M4 × 10 タップタイト
S(S) 各 2 本で取り付ける。
2. 固定板 F(P) にカバーAT(R) をビス M4 × 10 タップタイト S(S)2 本で取
り付ける。
3. 固定板 F(P) と固定板 R(Q) に連結板 (D) をビス M4 × 10 タップタイト
S(S)2 本で取り付ける。
高さ調整の準備
4. 組立ベース (X) の左側のビス (1)1 本を外し、M4 × 10 六角ビス (Z) を
右側の穴に外れない程度に仮締めする。

12
3
F
2
2
F
G
W
V

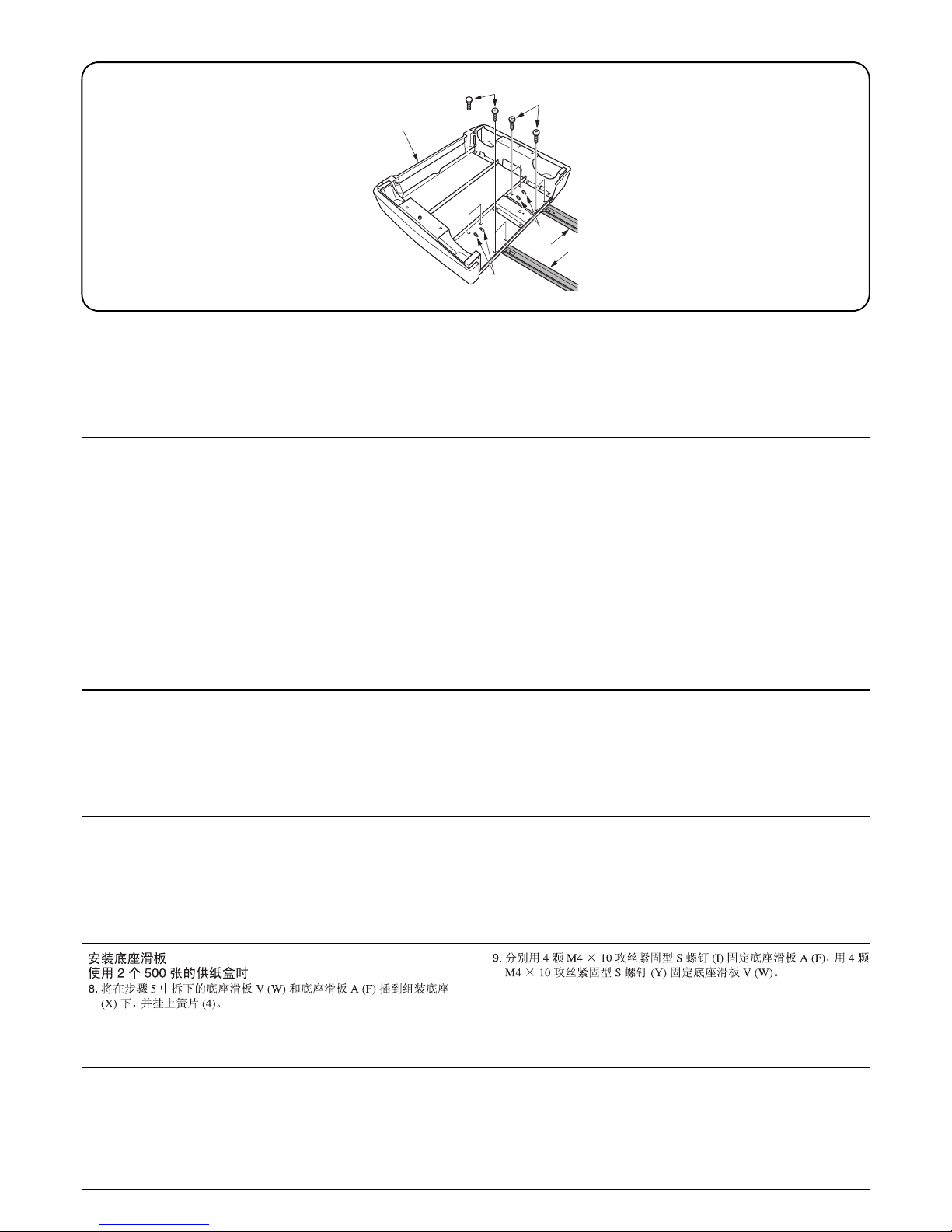

Disassembling the base slider
5. Remove the two screws (2) from the base
slider A (F) to remove the stay foot (3).
Reassembling the base slider
6. Put base slider B (G) onto base slider A (F).
In the same way, put base slider B (V) onto
base slider V (W).
7. Follow each procedure below suitable for the
paper feeder type attached to your MFP.
When using two paper feeders of 500
sheets: Move to step 8
When using paper feeder of 3000 sheets:
Move to step 14
Démontage de la règle de base
5. Retirer les deux vis (2) de la règle de base A
(F) pour retirer le pied de la retenue (3).
Remontage de la règle de base
6. Mettre la règle de base B (G) en place sur la
règle de base A (F). De la même façon, met-
tre la règle de base B (V) en place sur la
règle de base V (W).
7. Suivre chaque procédure ci-dessous conve-
nant au type d’alimenteur de papier fixé sur
le MFP.
Lors de l’utilisation de deux alimenteurs de
papier de 500 feuilles: passer à l’étape 8
Lors de l’utilisation de l’alimenteur de
papier de 3000 feuilles: passer à l’étape 14
Desmontaje del deslizador de base
5. Quite los dos tornillos (2) del deslizador A
(F) para quitar la pata de apoyo (3).
Montaje del deslizador de base
6. Ponga el deslizador B (G) sobre el desliza-
dor A (F). De la misma forma, ponga el desli-
zador de base B (V) sobre el deslizador de
base V (W).
7. Siga cada procedimiento de abajo depen-
diendo del tipo de alimentador de papel colo-
cado en su MFP.
Cuando utilice dos alimentadores de papel
de 500 hojas: Vaya al paso 8
Cuando utilice un alimentador de papel de
3.000 hojas: Vaya al paso 14
Zerlegen des Basis-Schiebers
5. Entfernen Sie die beiden Schrauben (2) vom
Basis-Schieber A (F), um den Strebenfuß (3)
auszubauen.
Zusammenbauen des Basis-Schiebers
6. Setzen Sie den Basis-Schieber B (G) auf
den Basis-Schieber A (F). Verfahren Sie in
gleicher Weise, indem Sie den Basis-Schie-
ber B (V) auf den Basis-Schieber V (W) set-
zen.
7. Folgen Sie jedem nachfolgenden Verfahren,
das für den am MFP angebrachten Papier-
vorschubtyp zutreffend ist.
Bei Verwendung von zwei Papiervorschüben
für 500 Blätter: Gehen Sie zum Schritt 8 weiter.
Bei Verwendung des Papiervorschubs für 3000
Blätter: Gehen Sie zum Schritt 14 weiter.
Smontaggio dello scivolo di base
5. Togliere le due viti (2) dallo scivolo di base A
(F) per rimuovere il piedino di bloccaggio (3).
Riassemblaggio dello scivolo di base
6. Collocare lo scivolo di base B (G) sullo sci-
volo di base A (F). Allo stesso modo, collo-
care lo scivolo di base B (V) sullo scivolo di
base V (W).
7. Seguire ciascuna delle procedure indicate
sotto a seconda del tipo di alimentatore di
carta in dotazione alla vostra MFP.
In caso di utilizzo di due alimentatori di
carta da 500 fogli: Andare al punto 8
In caso di utilizzo di alimentatore di carta
da 3000 fogli: Andare al punto 14
ベーススライダの分解
5. ベーススライダ A(F) のビス 2 本 (2) を外
し、ステイフット (3) を取り外す。
ベーススライダの組み立て
6. ベーススライダ A(F) にベーススライダ B(G)
を置く。同様にベーススライダ V(W) にベー
ススライダ B(V) を置く。
7. MFP 本体に取り付けられているペーパー
フィーダ別に、下記の手順へ進む。
500 枚× 2 ペーパーフィーダの場合 手順 8 へ
3000 枚ペーパーフィーダの場合 手順 14 へ

13
X
4
FW
I
Y
4
Installing the base slider
When using two paper feeders of 500 sheets
8. Insert base slider V (W) and base slider A (F) that was disassembled in
step 5 under the assembly base (X) and hook the tabs (4).
9. Fix base slider A (F) with four M4 × 10 tap Tight S screws (I) and fix
base slider V (W) with four M4 × 10 tap Tight S screws (Y) respectively.
Installation de la règle de base
Lors de l’utilisation de deux alimenteurs de papier de 500
feuilles
8. Insérer la règle de base V (W) et la règle de base A (F) démontées à
l’étape 5 sous la base d’ensemble (X) et accrocher les onglets (4).
9. Fixer la règle de base A (F) à l’aide de quatre vis S taraudées M4 × 10
(I) et fixer la règle de base V (W) à l’aide de quatre vis S taraudées M4
× 10 (Y) respectivement.
Instalación del deslizador de base
Cuando utilice dos alimentadores de papel de 500 hojas
8. Inserte el deslizador de base V (W) y el deslizador A (F) que fueron
desmontados en el paso 5 debajo de la base del conjunto (X) y engan-
che las lengüetas (4).
9. Fije el deslizador A (F) con cuatro tornillos de ajuste M4 × 10 (I) y fije el
deslizador de base V (W) con cuatro tornillos de ajuste M4 × 10 (Y)
respectivamente.
Anbringen des Basis-Schiebers
Bei Verwendung von zwei Papiervorschüben für 500 Blätter
8. Führen Sie den im Schritt 5 zerlegten Basis-Schieber V (W) sowie den
Basis-Schieber A (F) unter den Bauteile-Basis (X) und rasten Sie die
Laschen (4) ein.
9. Befestigen Sie den Basis-Schieber A (F) mit den vier M4 × 10 Passstift-
Verbundschrauben (I) sowie den Basis-Schieber V (W) mit den vier M4
× 10 Passstift-Verbundschrauben (Y).
Installazione dello scivolo di base
In caso di utilizzo di due alimentatori di carta da 500 fogli
8. Inserire lo scivolo di base V (W) e lo scivolo di base A (F) smontato al
punto 5 sotto la base di assemblaggio (X) e agganciare le linguette (4).
9. Fissare rispettivamente lo scivolo di base A (F) con quattro viti con
testa a croce S M4 × 10 (I) e lo scivolo di base V (W) con quattro viti
con testa a croce S M4 × 10 (Y).
ベーススライダの取り付け
500 枚× 2 ペーパーフィーダの場合
8. 組立ベース (X) の下にベーススライダ V(W) と、手順 5 で分解したベー
ススライダ A(F) を差込み、ツメ (4) を引っ掛ける。
9. ベーススライダ A(F) をビス M4 × 10 タップタイト S(I)4 本で、ベース
スライダ V(W) をビス M4 × 10 タップタイト S(Y)4 本でそれぞれ固定
する。

14
G
I
F
W
Y
V
10.Insert base slider A (F) and base slider B (G) into the lower left of the
MFP.
11. Insert base slider V (W) and base slider B (V) into the lower right of the
MFP.
12.Fix base slider B (G) with M4 × 10 tap Tight S screw (I) and fix base
slider B (V) with M4 × 10 tap Tight S screw (Y) respectively.
Put M4 ×10 tap Tight S screws (I)(Y) through the upper holes of
base sliders B (G) (V).
13.Move to step 19 on page 16.
10.Insérer la règle de base A (F) et la règle de base B (G) dans la partie
inférieure gauche du MFP.
11. Insérer la règle de base V (W) et la règle de base B (V) dans la partie
inférieure droite du MFP.
12.Fixer le règle de base B (G) à l’aide d’une vis S taraudée M4 × 10 (I) et
fixer la règle de base B (V) à l’aide d’une vis S taraudée M4 × 10 (Y)
respectivement.
Faire passer les vis S taraudée M4 × 10 (I) (Y) par les orifices supé-
rieurs des règles de base B (G) (V).
13.Passer à l’étape 19 de la page 16.
10.Inserte el deslizador A (F) y el deslizador B (G) en la parte inferior
izquierda de la MFP.
11. Inserte el deslizador de base V (W) y el deslizador de base B (V) en la
parte inferior derecha de la MFP.
12.Fije el deslizador B (G) con un tornillo de ajuste M4 × 10 (I) y fije el des-
lizador de base B (V) con un tornillo de ajuste M4 × 10 (Y) respectiva-
mente.
Ponga los tornillos de ajuste M4 × 10 (I) e (Y) a través de los aguje-
ros superiores de los deslizadores B (G) (V).
13.Vaya al paso 19 de la página 16.
10.Führen Sie den Basis-Schieber A (F) und den Basis-Schieber B (G)
unten links in den MFP ein.
11. Führen Sie den Basis-Schieber V (W) und den Basis-Schieber B (V)
unten rechts in den MFP ein.
12.Befestigen Sie den Basis-Schieber B (G) mit der M4 × 10 Passstift-Ver-
bundschraube (I) bzw. den Basis-Schieber B (V) mit der M4 × 10 Pass-
stift-Verbundschraube (Y).
Stecken Sie die M4 × 10 Passstift-Verbundschraube (I) (Y) durch
die oberen Löcher des Basis-Schieber B (G) (V).
13.Gehen Sie zum Schritt 19 auf Seite 16 weiter.
10.Inserire lo scivolo di base A (F) e lo scivolo di base B (G) nella parte
inferiore sinistra della MFP.
11. Inserire lo scivolo di base V (W) e lo scivolo di base B (V) nella parte
inferiore destra della MFP.
12.Fissare rispettivamente lo scivolo di base B (G) una vite con testa a
croce S M4 × 10 (I) e lo scivolo di base B (V) con una vite con testa a
croce S M4 × 10 (Y).
Far passare le viti con testa a croce S M4 × 10 (I) (Y) attraverso i
fori superiori degli scivoli di base B (G) (V).
13.Andare a pagina 16, punto 19.
10.ベーススライダ A(F) とベーススライダ B(G) を MFP 本体の左下へ差し
込む。
11.ベーススライダ V(W) とベーススライダ B(V) を MFP 本体の右下に差し
込む。
12.ベーススライダ B(G) をビス M4 × 10 タップタイト S(I)1 本で、ベース
スライダ B(V) をビス M4 × 10 タップタイト S(Y)1 本でそれぞれ固定
する。
ビス M4 × 10 タップタイト S(I)(Y) は、ベーススライダ B(G)(V) の上
の穴に通すこと。
13.16 ページ手順 19 へ進む。

15
G
I
F
W
Y
V
When the paper feeder of 3000 sheets is used
14.Insert base slider A (F) and base slider B (G) into the lower left of the
MFP.
15.Insert base slider V (W) and base slider B (V) into the lower right of the
MFP.
16.Fix base slider B (G) with M4 × 10 tap Tight S screw (I) and fix base
slider B (V) with M4 × 10 tap Tight S screw (Y) respectively.
Put M4 ×10 tap Tight S screws (I)(Y) through the lower holes of
the base sliders B (G) (V).
Lors de l’utilisation de l’alimenteur de papier de 3000
feuilles
14.Insérer la règle de base A (F) et la règle de base B (G) dans la partie
inférieure gauche du MFP.
15.Insérer la règle de base V (W) et la règle de base B (V) dans la partie
inférieure droite du MFP.
16.Fixer le règle de base B (G) à l’aide d’une vis S taraudée M4 × 10 (I) et
fixer la règle de base B (V) à l’aide d’une vis S taraudée M4 × 10 (Y)
respectivement.
Faire passer les vis S taraudée M4 × 10 (I) (Y) par les orifices infé-
rieurs des règles de base B (G) (V).
Cuando utilice el alimentador de papel de 3.000 hojas
14.Inserte el deslizador A (F) y el deslizador B (G) en la parte inferior
izquierda de la MFP.
15.Inserte el deslizador de base V (W) y el deslizador de base B (V) en la
parte inferior derecha de la MFP.
16.Fije el deslizador B (G) con un tornillo de ajuste M4 × 10 (I) y fije el des-
lizador de base B (V) con un tornillo de ajuste M4 × 10 (Y) respectiva-
mente.
Ponga los tornillos de ajuste M4 × 10 (I) e (Y) a través de los aguje-
ros inferiores de los deslizadores B (G) (V).
Bei Verwendung des Papiervorschubs für 3000 Blätter
14.Führen Sie den Basis-Schieber A (F) und den Basis-Schieber B (G)
unten links in den MFP ein.
15.Führen Sie den Basis-Schieber V (W) und den Basis-Schieber B (V)
unten rechts in den MFP ein.
16.Befestigen Sie den Basis-Schieber B (G) mit der M4 × 10 Passstift-Ver-
bundschraube (I) bzw. den Basis-Schieber B (V) mit der M4 × 10 Pass-
stift-Verbundschraube (Y).
Stecken Sie die M4 × 10 Passstift-Verbundschraube (I) (Y) durch
die unteren Löcher des Basis-Schieber B (G) (V).
In caso di utilizzo di alimentatore di carta da 3000 fogli
14.Inserire lo scivolo di base A (F) e lo scivolo di base B (G) nella parte
inferiore sinistra della MFP.
15.Inserire lo scivolo di base V (W) e lo scivolo di base B (V) nella parte
inferiore destra della MFP.
16.Fissare rispettivamente lo scivolo di base B (G) con una vite con testa
a croce S M4 × 10 (I) e lo scivolo di base B (V) con una vite con testa a
croce S M4 × 10 (Y).
Far passare le viti con testa a croce S M4 × 10 (I) (Y) attraverso i
fori inferiori degli scivoli di base B (G) (V).
3000 枚ペーパーフィーダの場合
14.ベーススライダ A(F) とベーススライダ B(G) を MFP 本体の左下へ差し
込む。
15.ベーススライダ V(W) とベーススライダ B(V) を MFP 本体の右下に差し
込む。
16.ベーススライダ B(G) をビス M4 × 10 タップタイト S(I)1 本で、ベース
スライダ B(V) をビス M4 × 10 タップタイト S(Y)1 本でそれぞれ固定
する。
ビス M4 × 10 タップタイト S(I)(Y) は、ベーススライダ B(G)(V) の下
の穴に通すこと。

16
X
4
FW
I
Y
4
5
6
5
A
8
7
7
17.Insert base slider A (F) that was disassem-
bled in step 5 and base slider V (W) under
the assembly base (X) and hook the tabs (4).
18.Fix base slider A (F) with four M4 × 10 tap
Tight S screws (I) and fix base slider V (W)
with four M4 × 10 tap Tight S screws (Y)
respectively.
Removing the cover
19.Open the front cover of the document fin-
isher (A).
20.Remove two screws (5) to remove the lower
front cover (6).
21.Close the front cover of the document fin-
isher (A).
22.Remove four screws (7) to remove the back
cover (8) from the document finisher (A).
17.Insérer la règle de base A (F) démontée à
l’étape 5 et la règle de base V (W) sous la
base d’ensemble (X) et accrocher les
onglets (4).
18.Fixer la règle de base A (F) à l’aide de qua-
tre vis S taraudées M4 × 10 (I) et fixer la
règle de base V (W) à l’aide de quatre vis S
taraudées M4 × 10 (Y) respectivement.
Enlèvement du capot
19.Ouvrir le capot avant du retoucheur de docu-
ment (A).
20.Retirer les deux vis (5) pour retirer le capot
inférieur avant (6).
21.Refermer le capot avant du retoucheur de
document (A).
22.Retirer quatre vis (7) pour retirer le capot
arrière (8) du retoucheur de document (A).
17.Inserte el deslizador A (F) que fue desmon-
tado en el paso 5 y el deslizador de base V
(W) debajo de la base del conjunto (X) y
enganche las lengüetas (4).
18.Fije el deslizador A (F) con cuatro tornillos
de ajuste M4 × 10 (I) y el deslizador de base
V (W) con cuatro tornillos de ajuste M4 × 10
(Y) respectivamente.
Extracción de la cubierta
19.Abra la cubierta delantera del finalizador de
documentos (A).
20.Quite los dos tornillos (5) para quitar la
cubierta delantera inferior (6).
21.Cierre la cubierta delantera del finalizador de
documentos (A).
22.Quite los cuatro tornillos (7) para quitar la
cubierta trasera (8) del finalizador de docu-
mentos (A).
17.Führen Sie den im Schritt zerlegten Basis-
Schieber A (F) und den Basis-Schieber V
(W) unter die Bauteile-Basis (X), und rasten
Sie die Laschen (4) danach ein.
18.Befestigen den Basis-Schieber A (F) mit den
vier M4 × 10 Passstift-Verbundschrauben (I),
und befestigen Sie danach den Basis-Schie-
ber V (W) mit den vier M4 × 10 Passstift-Ver-
bundschrauben (Y).
Entfernen der Abdeckung
19.Öffnen Sie die vordere Abdeckung am Doku-
ment-Finisher (A).
20.Entfernen Sie die beiden Schrauben (5), um
die untere vordere Abdeckung (6) zu entfer-
nen.
21.Schließen Sie die vordere Abdeckung des
Dokument-Finishers (A).
22.Entfernen Sie die vier Schrauben (7), um die
hintere Abdeckung (8) vom Dokument-Fini-
sher (A) abzunehmen.
17.Inserire lo scivolo di base A (F) smontato al
punto 5 e lo scivolo di base V (W) sotto la
base di assemblaggio (X) e agganciare le
linguette (4).
18.Fissare rispettivamente lo scivolo di base A
(F) con quattro viti con testa a croce S M4 ×
10 (I) e lo scivolo di base V (W) con quattro
viti con testa a croce S M4 × 10 (Y).
Rimozione del pannello
19.Aprire il pannello anteriore della finitrice di
documenti (A).
20.Togliere due viti (5) per rimuovere il pannello
anteriore inferiore (6).
21.Chiudere il pannello anteriore della finitrice di
documenti (A).
22.Togliere quattro viti (7) per rimuovere il pan-
nello posteriore (8) dalla finitrice di docu-
menti (A).
17.組立ベース (X) の下に手順 5 で分解した
ベーススライダ A(F) とベーススライダ V(W)
を差込み、ツメ (4) を引っ掛ける。
18.ベーススライダ A(F) をビス M4 × 10 タップ
タイト S(I)4 本で、ベーススライダ V(W) を
ビス M4 × 10 タップタイト S(Y)4 本でそれ
ぞれ固定する。
カバーの取り外し
19.ドキュメントフィニッシャ(A) の前カバーを
開く。
20.ビス (5)2 本外し、前下カバー(6) を取り外
す。
21.ドキュメントフィニッシャ(A) の前カバーを
閉じる。
22.ビス (7)4 本を外し、ドキュメントフィニッ
シャ(A) の後カバー(8) を取り外す。

17
Y
A
X
Y
9
9
Y
Y
11
12
10
Installing the assembly base (Be sure to perform step 23 by two service personnel)
23.Align the projection (9) on the assembly base (X) with the hole of the document finisher (A) and place the document finisher (A) on the assembly base
(X).
Lift up the document finisher (A) by two service personnel simultaneously by one to hold (10) and the other to hold (11) and (12). Be sure to
perform this step by two service personnel, not by one personnel.
24.Fix the document finisher (A) to the assembly base (X) using four M4 × 10 tap Tight S screws (Y).
Installation de la base d’ensemble (Veiller à faire effectuer l’étape 23 par deux employés de service)
23.Aligner la saillie (9) de la base d’ensemble (X) sur l’orifice du retoucheur de document (A) et mettre le retoucheur de document (A) en place sur la
base d’ensemble (X).
Faire soulever le retoucheur de document (A) par deux employés de service ensemble, l’un tenant (10) et l’autre Tenant (11) et (12). Veiller à
ce que cette étape soit effectuée par deux employés de service et non par un seul.
24.Fixer le retoucheur de document (A) sur la base d’ensemble (X) à l’aide de quatre vis S taraudées M4 × 10 (Y).
Instalación de la base del conjunto (Asegúrese de que el paso 23 lo ejecuten dos personas del servicio de instalación)
23.Alinee el resalto (9) de la base del conjunto (X) con el agujero del finalizador de documentos (A) y ponga el finalizador de documentos (A) en la base
del conjunto (X).
El finalizador de documentos (A) deberá ser levantado simultáneamente por dos personas del personal de servicio, una de ellas sujetando
la parte (10) y la otra las partes (11) y (12). Asegúrese de que este paso lo lleven a cabo dos personas del personal de servicio, no una sola.
24.Fije el finalizador de documentos (A) en la base del conjunto (X) utilizando cuatro tornillo de ajuste M4 × 10 (Y).
Anbringen der Bauteil-Basis (Führen Sie den Schritt 23 mit zwei Personen aus)
23.Richten Sie den Vorsprung (9) auf der Bauteile-Basis (X) mit dem Loch im Dokument-Finisher (A) aus, und setzen Sie den Dokument-Finisher (A)
danach auf die Bauteile-Basis (X).
Heben Sie den Dokument-Finisher (A) zusammen mit einer zweiten Person gleichzeitig an. Eine Person hält die Stelle (10) fest, während die
andere Person die Stellen (11) und (12) festhält. Führen Sie diesen Schritt unbedingt mit zwei Personen durch.
24.Befestigen Sie den Dokument-Finisher (A) an die Bauteile-Basis (X) mit den vier M4 × 10 Passstift-Verbundschrauben (Y).
Installazione della base di assemblaggio (Assicurarsi che il punto 23 venga eseguito da due membri del personale)
23.Allineare la parte sporgente (9) della base di assemblaggio (X) al foro della finitrice di documenti (A) e collocare la finitrice di documenti (A) sopra la
base di assemblaggio (X).
Due membri del personale sollevino la finitrice di documenti (A) simultaneamente, uno reggendo (10) e l’altro reggendo (11) e (12). Assi-
curarsi che ad eseguire questo punto siano due membri del personale e non una persona sola.
24.Fissare la finitrice di documenti (A) alla base di assemblaggio (X) utilizzando quattro viti con testa a croce S M4 × 10 (Y).
組立ベースの取り付け ( 手順 23 は必ず 2 人で行うこと )
23.組立ベース (X) の突起 (9) とドキュメントフィニッシャ(A) の穴を合わせ、組立ベース (X) にドキュメントフィニッシャ(A) を乗せる。
1 人が (10) の部分を、もう 1 人が (11)、(12) の部分を持ち、2 人で同時にドキュメントフィニッシャ(A) を持ち上げること。必ず 2 人で作業を行い、1 人では行
わないこと。
24.ビス M4 × 10 タップタイト S(Y)4 本で組立ベース (X) にドキュメントフィニッシャ(A) を固定する。

18
Installing the cover
25.Use four screws (7) removed from the docu-
ment finisher in step 22 to reinstall the back
cover (8).
26.Use two screws (5) removed from the docu-
ment finisher in step 20 to reinstall the lower
front cover (6).
Installing the tray
27.Install tray A (B) and tray B (C) to the docu-
ment finisher (A). Refer to steps 13 and 14
on page 6 for the installation.
Installation du capot
25.Utiliser cinq vis (7) retirées du retoucheur de
document à l’étape 22 pour réinstaller le
capot arrière (8).
26.Utiliser deux vis (5) retirées du retoucheur de
document à l’étape 20 pour réinstaller le
capot inférieur avant (6).
Installation des bacs
27.Installer le bac A (B) et le bac B (C) sur le
retoucheur de document (A). Se référer aux
étapes 13 et 14 de la page 6 pour l’installa-
tion.
Instalación de la cubierta
25.Utilice cuatro tornillos (7) quitados del finali-
zador de documentos en el paso 22 para
volver a instalar la cubierta trasera (8).
26.Utilice dos tornillos (5) quitados del finaliza-
dor de documentos en el paso 20 para vol-
ver a instalar la cubierta delantera inferior
(6).
Instalación de la bandeja
27.Instale la bandeja A (B) y la bandeja B (C) en
el finalizador de documentos (A). Consulte
los pasos 13 y 14 para hacer la instalación.
Anbringen der Abdeckung
25. Verwenden Sie die vier Schrauben (7), welche Sie
im Schritt 22 vom Dokument-Finisher entfernt haben,
um die hintere Abdeckung (8) wieder anzubringen.
26. Verwenden Sie die beiden Schrauben (5), welche
Sie im Schritt 20 vom Dokument-Finisher entfernt
haben, um die vordere Abdeckung (6) wieder anzu-
bringen.
Anbringen des Fachs
27.Bringen Sie das Fach A (B) und das Fach B
(C) am Dokument-Finisher (A) an. Beziehen
Sie sich hinsichtlich des Einbaus auf die
Schritte 13 und 14 auf Seite 6.
Installazione del pannello
25.Utilizzare le quattro viti (7) rimosse dalla fini-
trice di documenti al punto 22 per reinstallare
il pannello posteriore (8).
26.Utilizzare le due viti (5) rimosse dalla finitrice
di documenti al punto 20 per reinstallare il
pannello inferiore anteriore (6).
Installazione del vassoio
27.Installare il vassoio A (B) e il vassoio B (C)
sulla finitrice di documenti (A). Per l’installa-
zione, fare riferimento ai punti 13 e 14 a
pagina 6.
カバーの取り付け
25.手順 22 で外した後カバー(8) をビス (7)4 本
で元通り取り付ける。
26.手順 20 で外した前下カバー(6) をビス (5)2
本で元通り取り付ける。
トレイの取り付け
27.ドキュメントフィニッシャ(A) にトレイ
A(B) とトレイ B(C) を取り付ける。 詳細は 6
ページ手順 13、14 を参照のこと。
