INSTRUCTION MANUAL
※製品改良のため、予告なく仕様を変更する場合があります。 No.11111
●組立て前の注意
BEFORE YOU BEGIN
●キットの他にそろえる物／組立てに必要な工具
REQUIRED FOR OPERATION / TOOLS REQUIRED
●キットに入っているもの
INCLUDED PARTS
●プロポの準備
RADIO PREPARATION
●本体の組立て
ASSEMBLY
●飛ばし方
How to Control the Kite
●パーツリスト
PARTS LIST
●取扱いの注意
OPERATING YOUR MODEL SAFELY
2 / 4
2
3
4
5~22
23~25
25
28
目 次 INDEX
WIDTH: 1400mm (39.4")
THE FINEST RADIO CONTROL MODELS
R
組立／取扱説明書
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly.
© 2002 KYOSHO CORPORATION／禁無断転載複製
RADIO CONTROLLED .10 ENGINE POWERED AUTOKITE
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modelers
before beginning assembly.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●飛行して楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
オートカイトXP
UNDER SAFETY PRECAUTIONS
初・中級者向
For Beginner
and
Intermediate Flyers
*SPECIFICATIONS ARE SUBJECT TO BE CHANGED WITHOUT NOTICE.

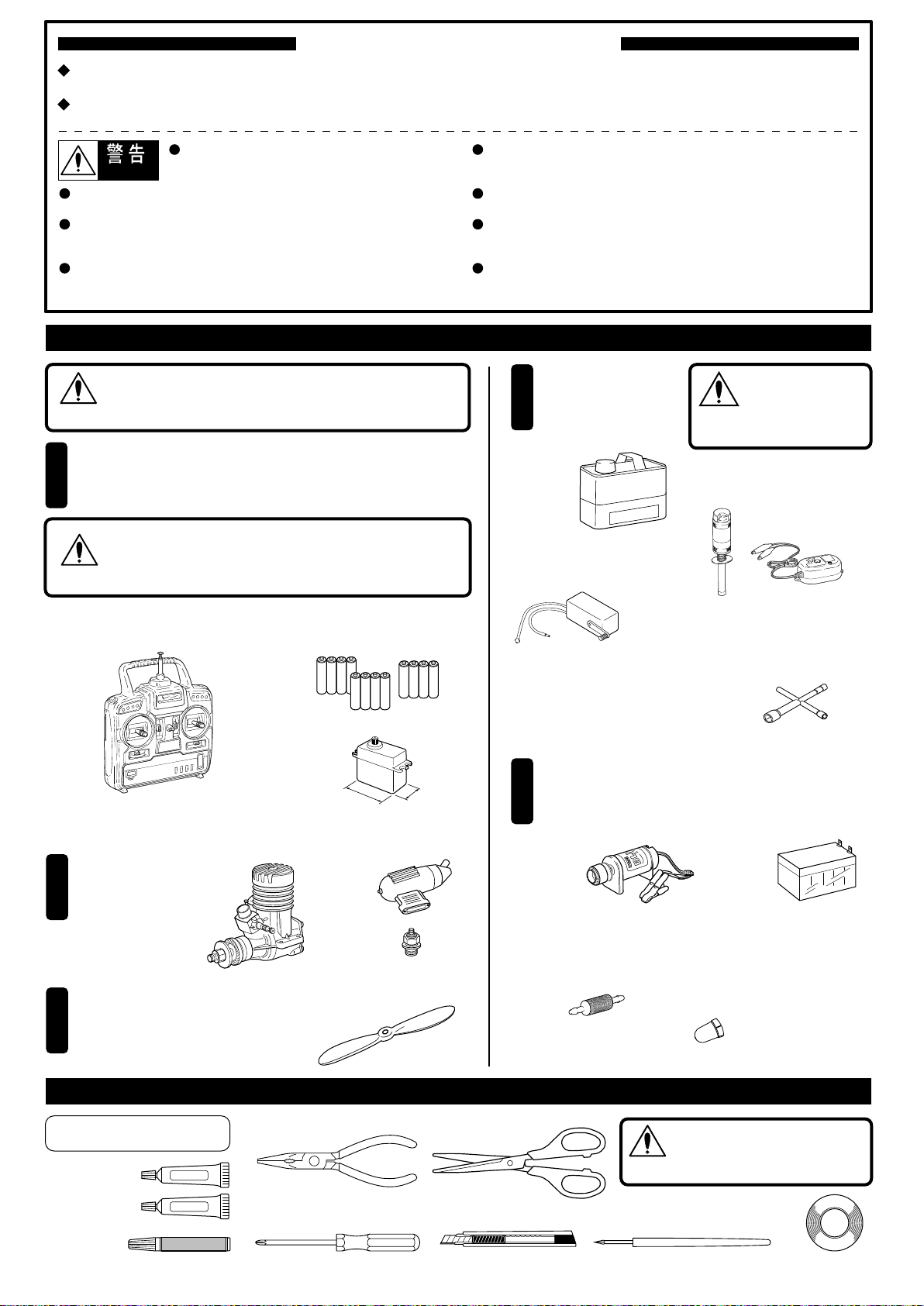

キットの他にそろえる物 （別購入品） REQUIRED FOR OPERATION (Purchase separately!)
組立て前の注意
BEFORE YOU BEGIN
■カッターナイフ
Sharp Hobby Knife
用意する工具
TOOLS NOT INCLUDED
■＋ドライバー（大、中、小）
Phillips Screwdriver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ハサミ
Scissors
2
Epoxy B
Epoxy A
■エポキシ接着剤
Epoxy Glue
組立に必要な工具 （別購入品） TOOLS REQUIRED (Purchase separately!)
2
3
4
5
14チャンネル以上の飛行機用無線操縦機（プロポ）セット
(標準サーボ x3)と乾電池。
A Minimum 4 channel radio for aircraft (with 3 servos),
and AA-size batteries.
下記商品のメーカー、サイズ等は、販売店とご相談ください。
CAUTION : For details concerning the equipment listed below
(size, maker, etc.), check with your hobby shop.
注意
使用する工具の取扱いには、
十分注意してください。
CAUTION: Handle tools carefully!
注意
警告
空用(飛行機用)のプロポセット(4チャンネル以上)を必
ず使用してください。(空用以外使用禁止)
CAUTION : Only use a minimum 4 channel transmitter, configured
for aircraft! (No other radio may be used!)
AAAA
AAAA
AAAA
■単３乾電池 x 12本（送受信機用）
AA-size Batteries
(For Transmitter, Receiver)
■ サーボ
Servo
プロポの取扱いは、プロポに付属の説明書を
参考にしてください。
For proper radio operation, refer to its manual.
●No. 1791
ブリッツスターター
Blitz Starter
●No. 71481
シールドバッテリー
Sealed Battery
■ エンジン始動用スターター
Engine Starter
■スターター用12Vバッテリー
12V Battery
■模型用グロー燃料
Glow Fuel
Glow Fuel
No. 80701 燃料ポンプ（電動12V）
Fuel Pump (Electric 12V)
●
No. 80702 燃料ポンプ（手動）
Fuel Pump (Manual)
●
■燃料ポンプ
Fuel Pump
model engine fuel
●No. 39308
燃料フィルター
Fuel Filter
●No. 90427-05
スピンナーナット
Spinner Nut
Pilot Figure
さらに用意すると良いもの
Useful Additional Equipment
ガソリンや灯油は
使用禁止
WARNING: Gasoline
or kerosene cannot
be used!
警告
■燃料フィルター
Fuel Filter
エンジン及びマフラー
■飛行機用エンジン
Model Aircraft Engine
■マフラー
Muffler
Engine and Muffler
燃料、始動用具
Required for engine starting
■プラグ
Glow Plug
プロペラ
＊ご使用になるエンジンに合った
サイズをお買い求めください。
Purchase a propeller that will match your engine.
Propeller
2サイクル .10〜.15
2-stroke .10~.15
■プロペラ
Propeller ●No. 90901
パイロット人形
■プラグレンチ
Plug Wrench
16~20mm
38~41mm
Warning!
First-time fliers should seek advice for hints in pre-flight adjustments and
assembly from experienced fliers. Be reminded that flying a badly assembled
or badly adjusted aircraft is very dangerous!
In the beginning, first-time fliers should always be assisted by an experienced
flier and never fly alone!
This aircraft is designed for 2-stroke .10~.15 sized engines only. Using larger,
more powerful engens is not safe and may result in airframe failure.Do not exceed
the recommended engine size or engage in extreme aerobatic maneuvers.
Glue joints can loosen even thoogh they appear to be tight. If you notice
irregular flight, investigate the cause and repair it befor the next flight.
無線操縦飛行機が初めてという方は、調整等を経験者
のアドバイスを受けながら確実に組立ててください。
中途半端な組上がりの機体を飛ばすのは大変危険です。
無線操縦飛行機が初めてという方には、単独飛行はできませんので、必ず経
験者の指導を受けてください。
この機体は、2サイクルの.10〜.15エンジン用に設計されていますのでこれ以
上のエンジンを使用し、過激な飛行をおこなうと破損するだけでなく、大変
危険ですので絶対におやめください。
完璧に完成したように見えても、組立ての状況によっては内部に接着不良の
ある場合があります。飛行中にわずかでも異常を感じたらただちに着陸させ、
原因を解明し、安全飛行につとめてください。
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。
Read through the manual before you begin, so you will have an overall idea of what to do.
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
■瞬間接着剤
Instant Glue
■プラグヒート
Plug Heater
■飛行機用4チャンネル以上のプロポ
Minimum 4-channel radio.
●No. 695143
スパークブースター
●No. 695142
DC急速充電器
Tape
■ビニールテープ

3
INCLUDED PARTS
28
41 41
36
35
37
37
25
28
1919
1919
60
64
5961
63
1
6 7
8
9
3
2
4
110
5
39
18
40
43
20
58
99
97
66
74
50
65 94
95
96
84
98
47
80
81
90
91
92
93
53
62
14
16 17
21
15
13
11
12
10
27
23
24
32
26
22
102
101
109
107 103
104
105
108
100
Fuselage
Main Gear
Collar for Main Gear
Weight
Tire
Plastic Parts
Plastic Parts
Plastic Parts
Plastic Parts
Aluminum Plate
Rubber Bushing
Aluminum Plate
Aluminum Pipe (Short)
Aluminum Pipe (Long)
Silicone Tube
Fuel Tank
Engine Mount Plate (A)
Engine Mount Plate (B)
Engine Mount Guide (A)
Engine Mount Guide (B)
Engine Mount
Hinges
Rubber Bushing
Collar
Decal
Silicone Tube
Aluminum Crank
Servo Mount
Double-sided Tape
Rubber Band
Sponge Plastic Part (Tail)
Plastic Part (Tail)
Tail Skid
Rod Adjuster
Spur 500mm
Front Bar (Black) 350mm
Side Bar (L) (Black) 300mm
Side Bar (R) (Black) 300mm
Spur (Black) 500mm
Cockpit
Sail
Joint Aluminum
Metal Parts for Main Gear
Metal Parts (A) Black
Metal Parts (B) Black
Joint 5mm (Black)
Cowling
Hook Pin
Horizontal Tail
Elevator
Vertical Tail
Rudder
Throttle Rod (1.2mm) 250mm
PP Pipe (150mm)
Linkage Guide
Linkage Rod (540mm)
Linkage Rod (520mm)
2mm Nut
Screw Tail Pipe (Black) 510mm
キットに入っているもの
胴体
メインギヤ
メインギヤ取付カラー
タイヤ
プラパーツ
プラパーツ
プラパーツ
プラパーツ
アルミプレート
ゴムブッシュ
アルミプレート
アルミパイプ（短）
アルミパイプ（長）
シリコンチューブ
オモリ
燃料タンク
エンジンマウントプレート（A）
エンジンマウントプレート（B）
エンジンマウント
ゴムブッシュ
カラー
デカール
エンジンマウント取付リング（A）
エンジンマウント取付リング（B）
シリコンチューブ
サーボマウント
両面テープ
輪ゴム
スポンジ 尾翼取付プラパーツ
尾翼取付プラパーツ
テールスキッド
ロッドアジャスター
コックピット
セール
スパー （ 500mm ）
スパー（黒）（ 500mm ）
クランクアルミ板
ジョイントアルミ
メインギヤ取付金具
フックピン
フロントバー（黒）350mm
サイドバー（L）（黒）300mm
サイドバー（R）（黒）300mm
パイプ取付金具（A）（黒）
パイプ取付金具（B）（黒）
5mmジョイント（黒）
水平尾翼
エレベーター
垂直尾翼
ラダー
エンコンロッド（1.2mm）250mm
PPパイプ （150mm）
リンケージガイド
リンケージロッド（540mm）
リンケージロッド（520mm）
2mm丸ナット
カウリング
ヒンジ
ビス類
テールパイプ （黒）（ 510mm ）

RADIO PREPARATION
1
2 3
4
Set up the radio as explained below.
Connect the battery.
1
Extend the antenna. (Transmitter)
2
3
4
Center the trims.
5
Switch on. (Transmitter)
6
Switch on. (Receiver)
7
Make sure the servos are in command.
8
Switch off. (Receiver)
9
Switch off. (Transmitter)
10
Retract the antenna. (Transmitter)
11
Install AA-size batteries. (Transmitter) START
FINISH
Extend the antenna. (Receiver)
4
2
ON
OFF
11
Transmitter
Battery
Receiver
Servo
3
4
79
8
5
10
6
1
Install the grommets to
the servo as shown.

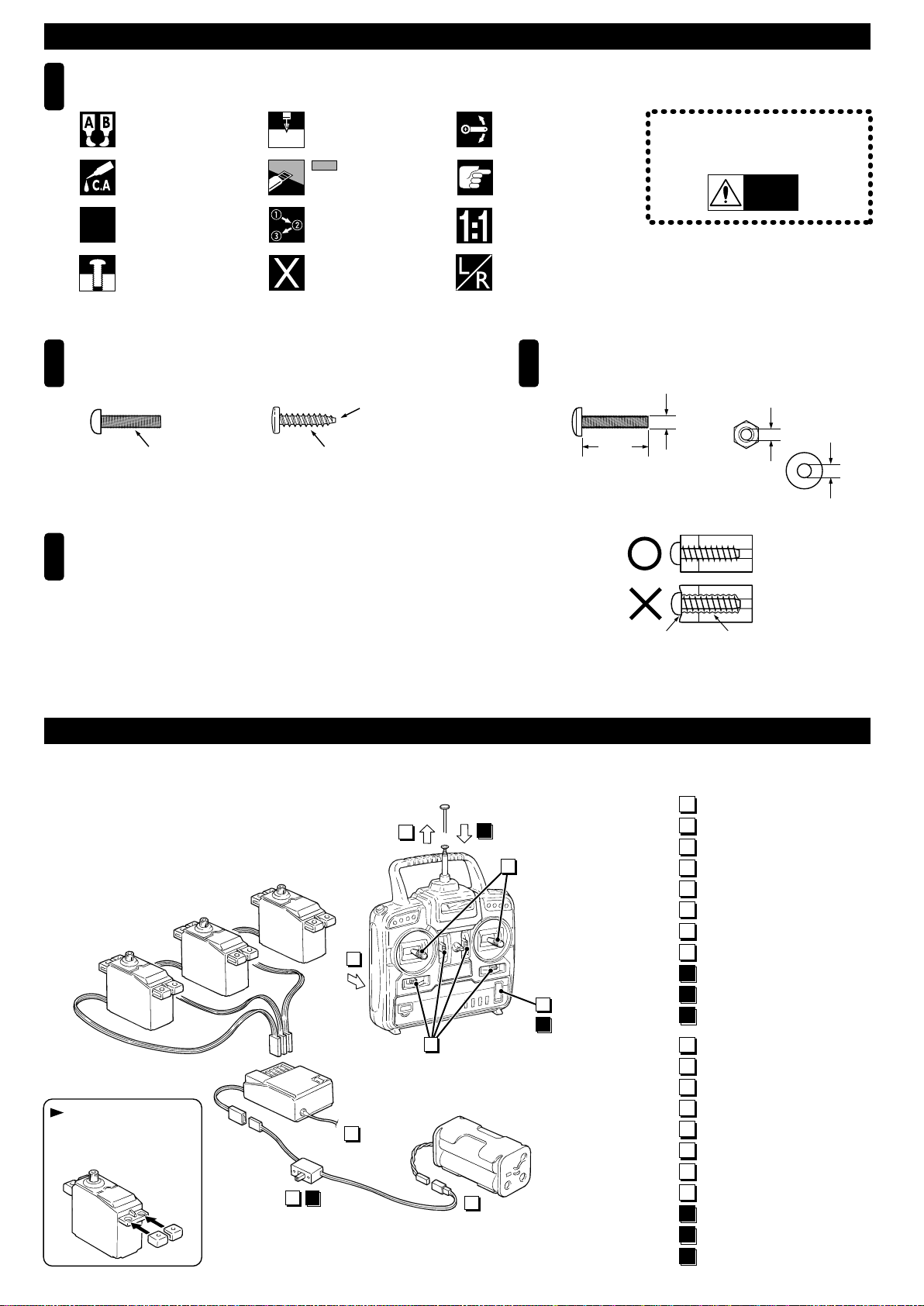

BEFORE YOU BEGIN
エポキシ接着剤で接着する。
Apply epoxy glue.
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
別購入品
Must be purchased
separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
●重要な注意事項があるマークです。
必ずお読みください。
Do not overlook this symbol!
をカットする。
Cut off shaded portion.
2mm
警告
Warning!
注意して組立てる所。
Pay close attention here!
説明書に使われているマーク
Symbols used throughout this instruction manual, comprise:
ビス類の見分け方
How to understand the figures.
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみがかたい場合が
ありますが、確実に部品が固定されるまでしめこんでください。ただししめすぎる
とネジがきかなくなりますので、部品が変形するまでしめないでください。
Excessive force may permanently damage parts when tightening self-tapping screws.
It is recommended to stop tightening when some resistance is felt after the threaded
portion enters the plastic.
ビス類のサイズの表し方
Sizes of screws.
■ビス3×15
Screw
■ナット・ワッシャー3mm
Nut and Washer
15mm
3mm
3mm
3mm
●ふつうのビス
Ordinary Screw
●TPビス
TP Screw
ネジ山がこまかい
Finer Thread
ネジ山があらい
Coarser Thread
先のほそいものもある
Some of them have
pointed tips.
ビスがきかない
The threads are stripped
しめすぎ
Over-tightened
Right
Wrong
x2
２セット組立てる（例）。
Assemble as many times
as specified.
番号の順に組立てる。
Assemble in the
specified order.
原寸図。
True-to-scale diagram.
仮止め。
Tentatively tighten. 左右同じように組立てる。
Assemble left and right sides
the same way.
送信機
▲
▲
バッテリー
受信機
▲
▼サーボ
プロポを下の順序にしたがってセットします。
プロポの準備
コネクターをつなぐ。
1
アンテナをのばす。（送信機）
2
3
4
トリムレバーを中央にセットする。
5
スイッチを入れる。（送信機）
6
スイッチを入れる。（受信機）
7
スティックを動かしてサーボが動くか確認する。
8
スイッチを切る。（受信機）
9
スイッチを切る。（送信機）
10
アンテナを縮める。（送信機）
11
単3乾電池をセットする。（送信機） ●始める時
●終わる時
アンテナをのばす。（受信機）
サーボにグロメットを
取り付けておく。
組立て前の注意

5

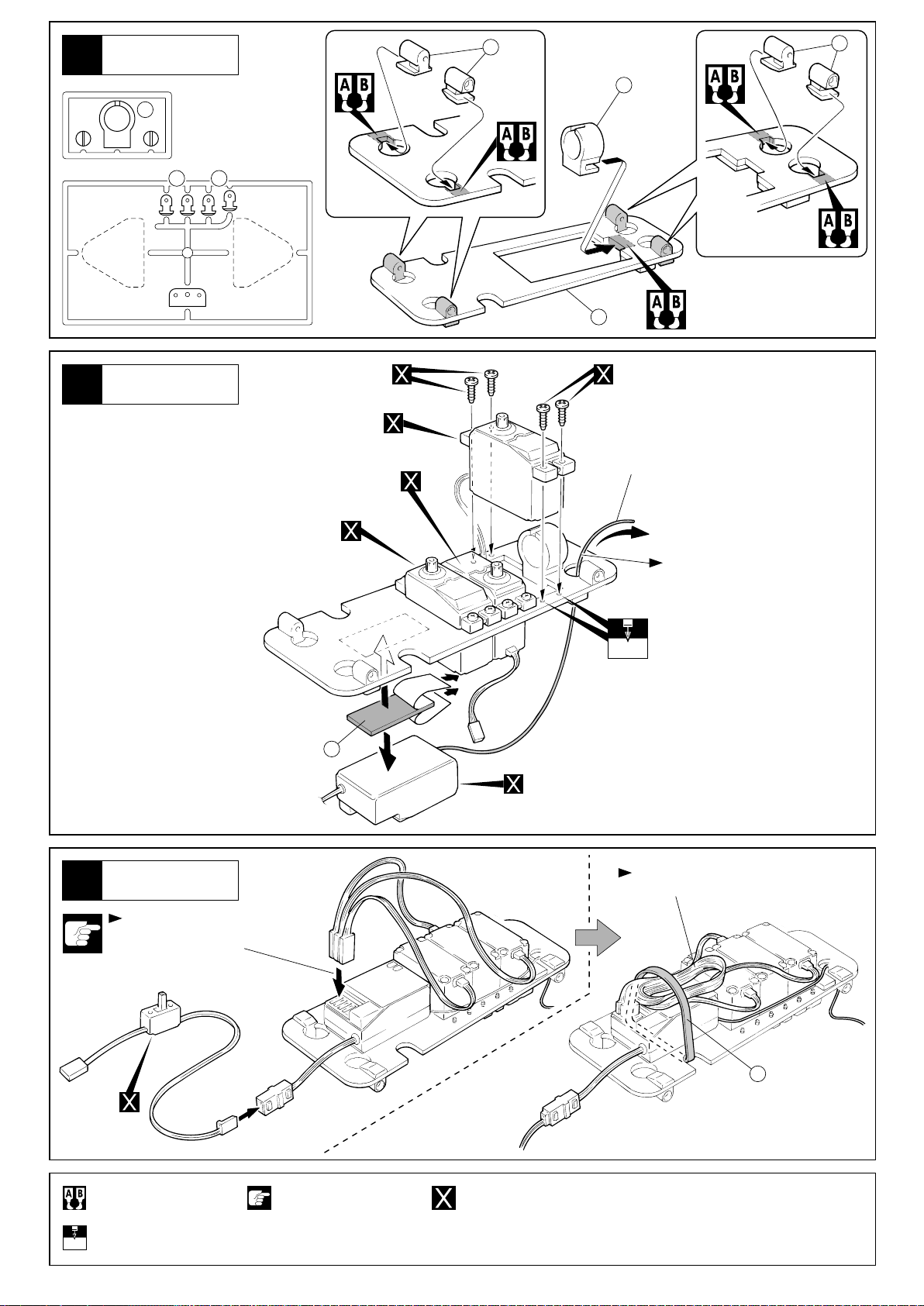

2Main Landing Gear
1Fuselage
Cut off shaded portion.
Do not overlook this symbol!
Warning!
3mm
Drill holes with the specified diameter.
2x6mm
2.6x10mm
3mm
74
4
6
1
2
5
3
7
1
2.6 x 10mm
TP Screw
2
2 x 6mm
TP Screw
2
3mm
Nylon Nut
3mm
3mm
2mm
3mm
3mm
3mm
2mm
3mm
3mm
Cut off to fit the switch siza.
6 7
3
左右同じように組立てる。
Assemble left and right sides
the same way.
メインギヤ
胴体
をカットする。 重要な注意事項があるマークです。
必ずお読みください。
3mmの穴をあける（例）。
TPビス
TPビス
ナイロンナット
受信機用スイッチの大きさ
に合わせてカット。

6

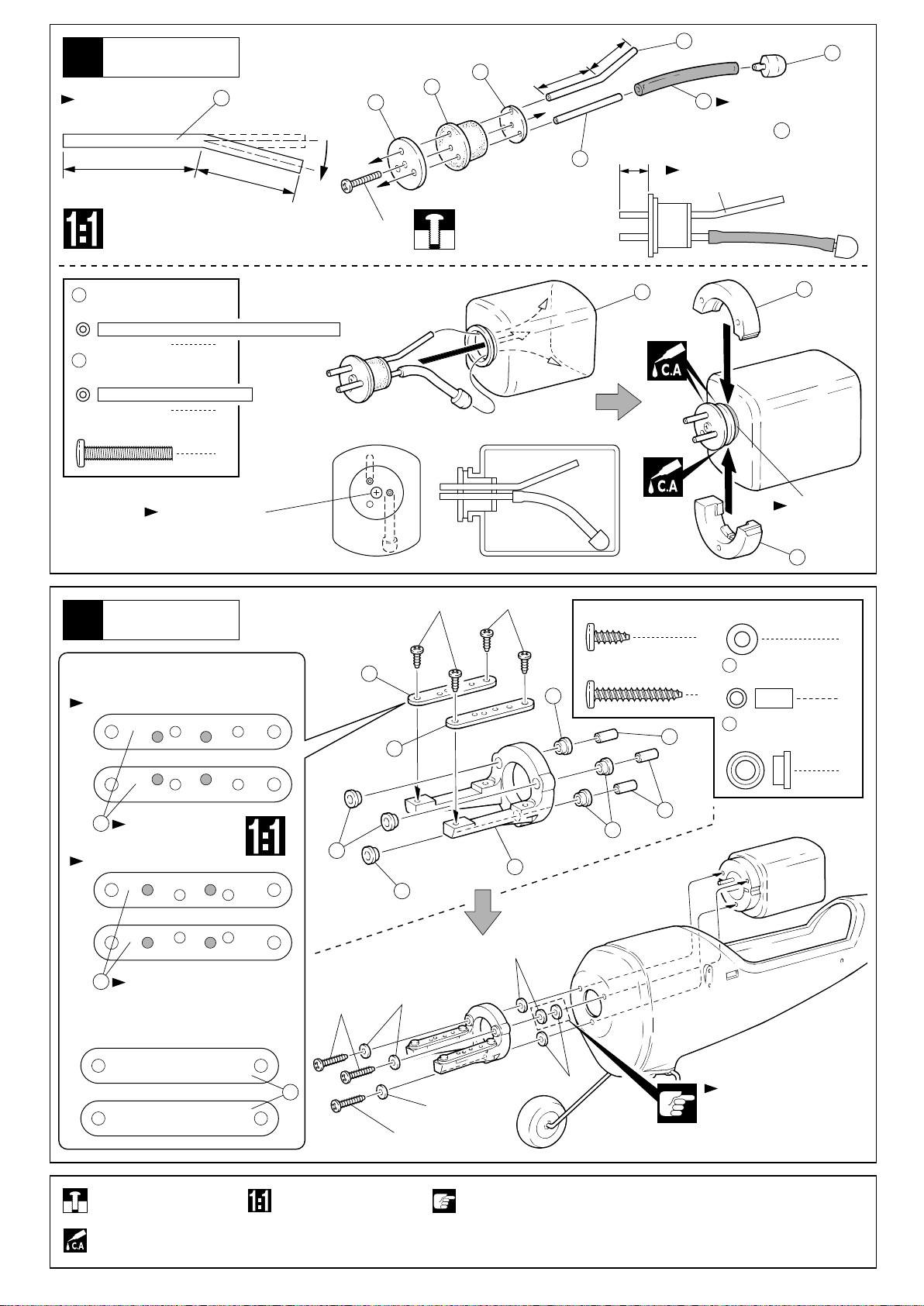

Fuel Tank
4
3Fuel Tank
Do not overlook this symbol!
Warning!
12mm
1
3 x 20mm
Screw
20
18
19
19
16
16
16 19
19
20
15 21
22
89
10
12
11
14
3x8mm 3x8mm
3x20mm
3x20mm
3mm
3mm
3mm
3mm
3x20mm
Cut the Silicone Tube
to 47mm Length.
13
13
12
Aluminium Pipe (Long)
1
11
Aluminium Pipe (Short)
1
Bend as shown.
Short
Short
Long
Long
Tighten the 3 x 20mm
screw carefully.
3
20
Collar
6
19
Rubber Bushing
7
3mm
Washer
12
True-to-scale diagram.
Note the direction.
Front
Front
Front
Tentatively tighten.
< >Front View
< > For OS engine
< >For others
OS Max-10LA
17
Note the direction.
OS Max-15LA
Install two washers only
for only this hole.
Note the direction.
Fit 21 into
the groove.
16
3
4
3 x 8mm
TP Screw
3 x 20mm
TP Screw
Pay close attention here!
Apply instant glue
(CA glue, super glue).
燃料タンク
燃料タンク
重要な注意事項があるマークです。
必ずお読みください。
ビス
シリコンチューブ
47mmにカット
アルミパイプ（長）
アルミパイプ（短）
図の様に曲げる。
短い
短い
長い
長い
タンクに入れた後、
3x20mmをしめる。
カラー
ゴムブッシュ
ワッシャー
原寸図。
向きに注意。
前
前
前
向きに注意。
仮止め。
< >前から見た図
< > OS製エンジンを使用する場合
< > 京商製・OS製以外のエンジンを使用する場合
ここだけ2枚入れる。
向きに注意。
ミゾにはめる。
TPビス
TPビス
注意して組立てる所。
瞬間接着剤で接着する。

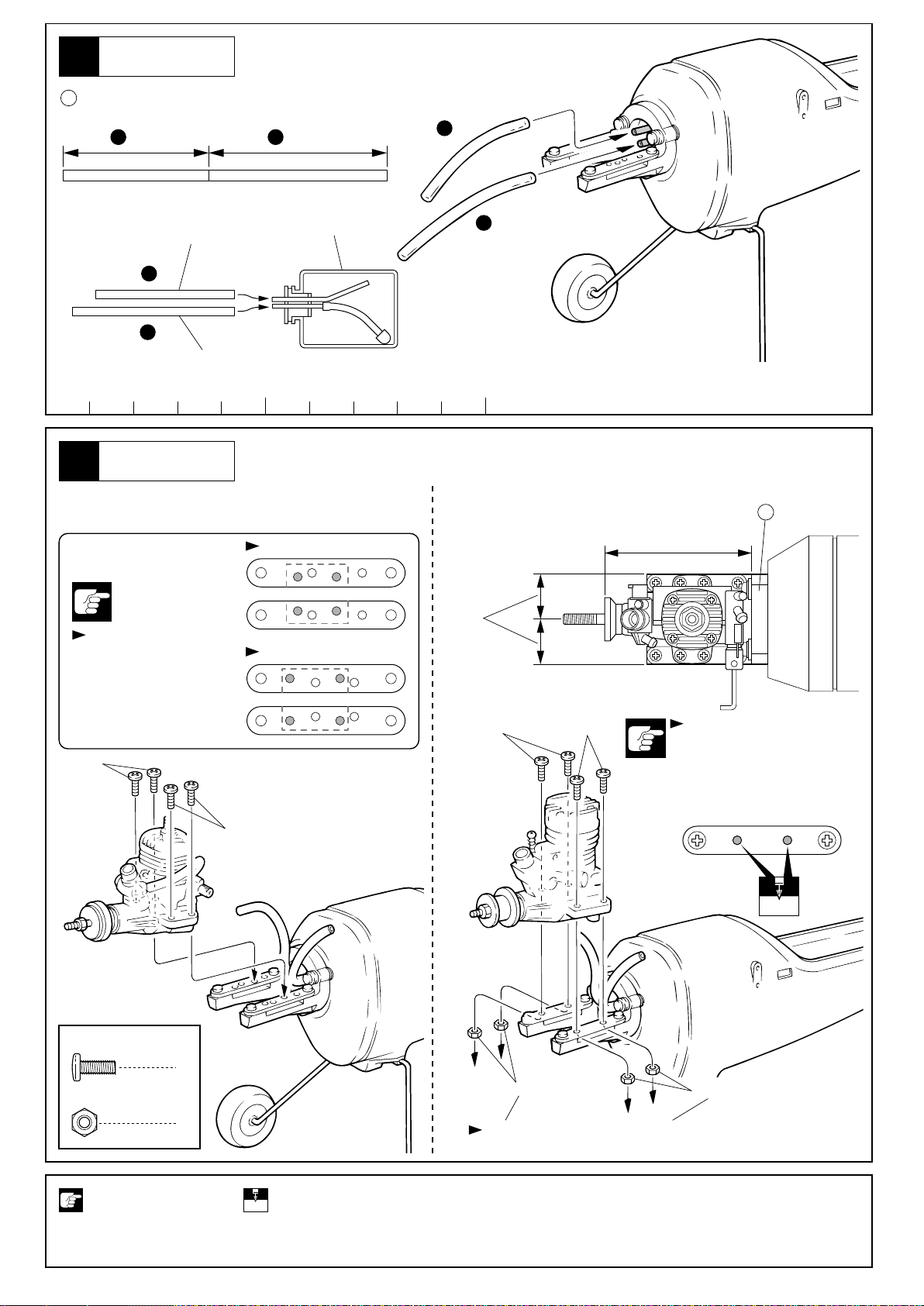

7
Engine
6
5Fuel Tank
Pay close attention here!
Do not overlook this symbol!
Warning!
80mm 90mmA
A
A
B
B
B
Silicone Tube
23
18
50 100
4
3 x 8mm
Screw
4
3mm
Nut
approx. 73mm
Parallel
< >For OS Engine < >For others
3x8mm
3x8mm
3x8mm 3x8mm
3mm 3mm
Use 3mm nuts with engines other than from OS.
When using engines from other
manufacturers than OS, refer
to the diagram for making
3mm holes.
< >Top View
Ensure that you use
the correct holes.
Front
Front
OS Max-10LA
OS Max-15LA
3mm
3mm
Drill holes with the
specified diameter.
Muffler Pressure
Carburetor
Fuel Tank
エンジン
燃料タンク
注意して組立てる所。 重要な注意事項があるマークです。
必ずお読みください。
シリコンチューブ
ビス
ナット
約73mm
平行
< >OS製エンジン < > OS製以外のエンジン
O.S.製以外のエンジンのときに使う。
O.S.製以外のエンジンを使用
するときは、上図を参考に穴
加工（3mm）してください。
< >上から見た図
取付け穴注意。
前
前
3mmの穴をあける（例）。
マフラープレッシャーへ
キャブレターへ
燃料タンク

8
Servo
7Servo Mounts
9
8
Servo
Pay close attention here!
Do not overlook this symbol!
Warning!
Apply epoxy glue.
25
28 28
24
28
25
28
Elevator Control Servo
Rudder Control Servo
Throttle Control Servo
Switch
Supplied with the servo. Supplied with
the servo.
Antenna Cord
Receiver
26
27
Double-sided Tape
Rubber Band
Connect as per radio
instruction manual.
Antenna code should come
through the round hole.
Bind the wires with Rubber Band.
Must be purchased separately!
1.5 mm
Drill holes with the
specified diameter.
1.5 mm
サーボ
サーボマウント
サーボ
注意して組立てる所。 エポキシ接着剤で接着する。
重要な注意事項があるマークです。
必ずお読みください。
エレベーターサーボ
サーボ付属 サーボ付属
ラダーサーボ
スロットルサーボ
スイッチ
アンテナコード
受信機
両面テープ
輪ゴム
プロポの説明書を参考に、
コネクターを接続する。
アンテナコード
を通す。
コードを輪ゴムで束ねる。
別購入品。
1.5mmの穴をあける（例）。

9
11
Fuselage
10
Servo
12
Fuselage
1
3mm
Nylon Nut
1
3 x 75mm
Screw
95 94
96
94 95
3x75mm
2.6x10mm
2.6x10mm
2.6x10mm
2.6x10mm
3mm
6
Note the direction.
2.6 x 10mm
TP Screw
Assemble left and right sides
the same way.
胴体
サーボ
胴体
ナイロンナット
ビス
向きに注意。
TPビス
左右同じように組立てる。

10
14
Vertical / Horizontal Tail
13
Switch
Do not overlook this symbol!
Warning!
2mm
Drill holes with the
specified diameter.
2mm
Included with the switch.
Included with
the switch.
Switch
Must be purchased separately!
Drill 2mm holes to where
the switch holes located.
107
107
97
98
99
100
107 107
Note the direction.
Note the direction.
垂直 / 水平尾翼
スイッチ
重要な注意事項があるマークです。
必ずお読みください。
2mmの穴をあける（例）。
スイッチに付属のビス
スイッチに
付属のプレート
スイッチ
別購入品。
スイッチに合わせ
2mmの穴をあける。
向きに注意。
向きに注意。

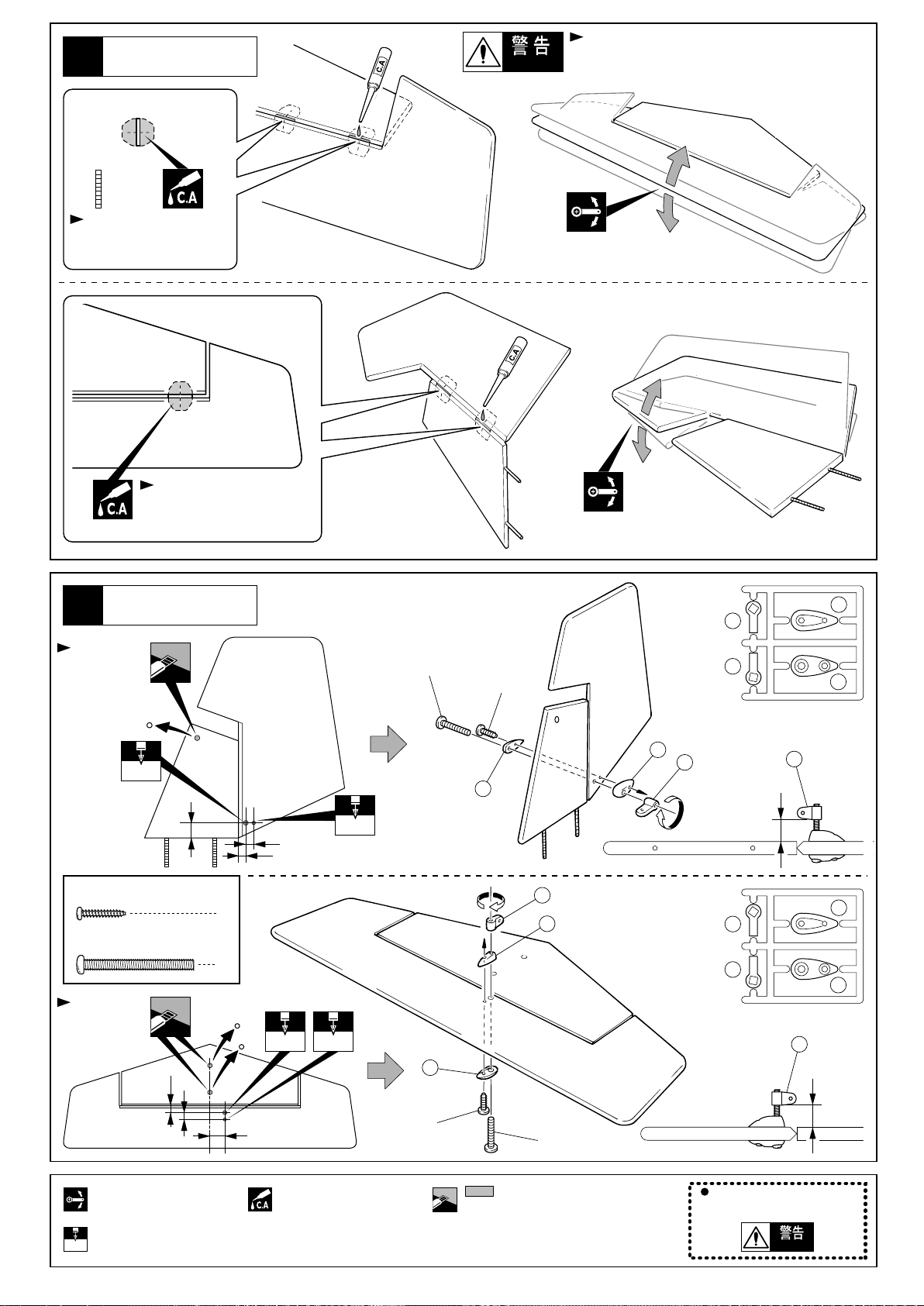

11
16
Vertical / Horizontal Tail
15
Vertical / Horizontal Tail
Cut off shaded portion.
Do not overlook this symbol!
Warning!
2mm
Drill holes with the
specified diameter.
Ensure smooth, non-binding
movement when assembling.
Apply instant glue
(CA glue, super glue).
36
35
37
37
36
35
37
37
2
2 x 10mm
TP Screw
2
2.6 x 25mm
Screw
Only cut the film.
Do not cut into
the wood.
Only cut the film.
Do not cut into
the wood.
3mm 2mm
Install the hinges completely
before applying instant glue.
Install the hinges completely
before applying instant glue.
Securely glue together. If it comes off during flights, you
may lose control of your airplane, resulting in an accident !
Warning!
37
35
36
35
36
37 37
37
2x10mm
2.6x25mm
2x10mm
2.6x25mm
10mm
10mm
25mm
6mm
8mm
19mm 6mm
8mm
2mm
3mm
垂直 / 水平尾翼
垂直 / 水平尾翼
をカットする。 重要な注意事項があるマークです。
必ずお読みください。
2mmの穴をあける（例）。
可動するように組立てる。 瞬間接着剤で接着する。
TPビス
ビス
フイルムのみ。
フイルムのみ。
低粘度瞬間接着剤がヒンジにし
みこむ様にして確実に接着する。
低粘度瞬間接着剤がヒンジにし
みこむ様にして確実に接着する。
確実に接着する。
飛行中にはずれると操縦不能になり事故につながります。

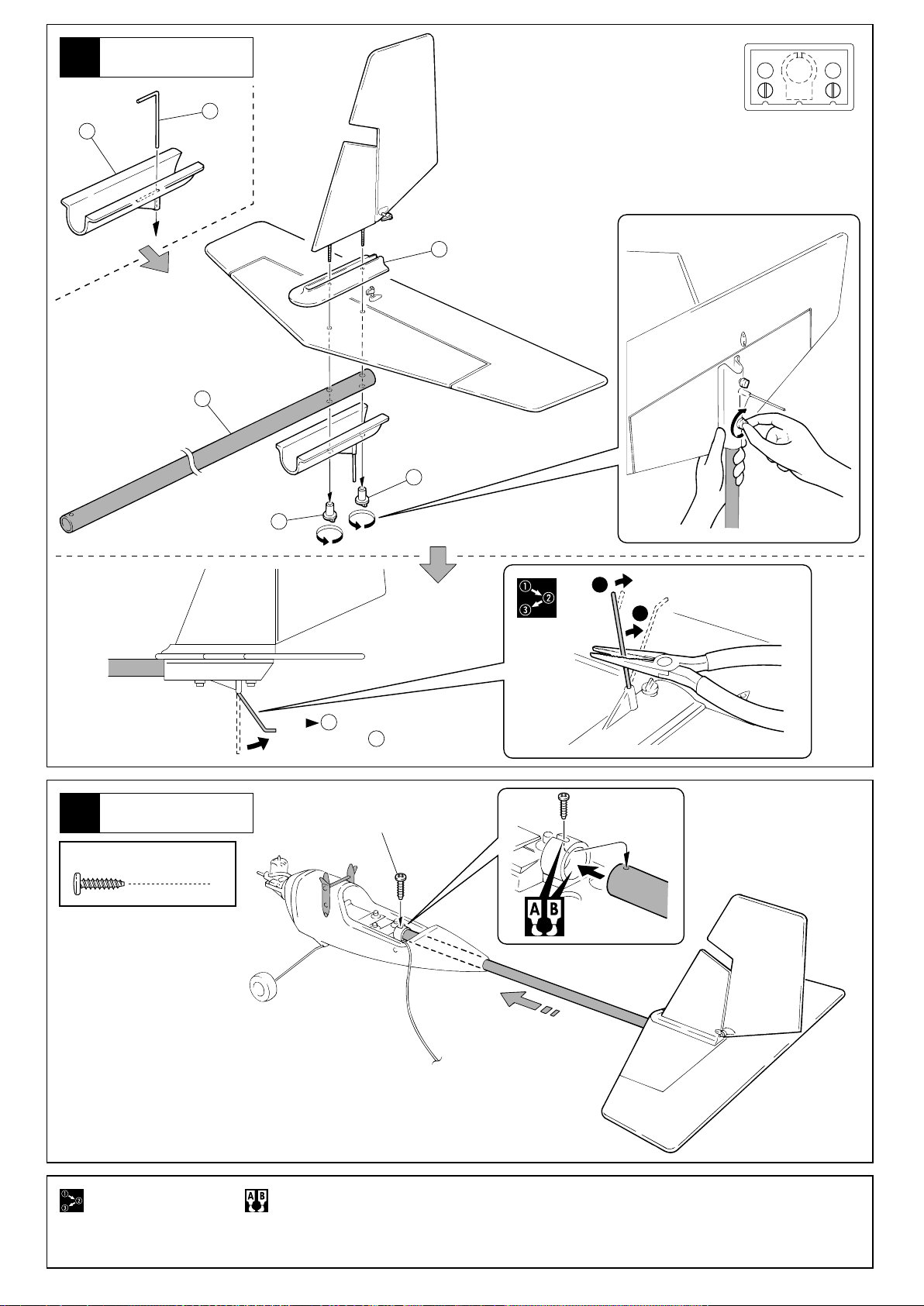

12
18
Vertical / Horizontal Tail
17
Vertical / Horizontal Tail
Do not overlook this symbol!
Warning!
Assemble in the specified order.
1
41
41
109
39
40
43
2.6x10mm
1
2
Tighten and bend the
rod as shown.
41
41 41
2.6 x 10mm
TP Screw
Apply epoxy glue.
垂直 / 水平尾翼
垂直 / 水平尾翼
番号の順に組立てる。 重要な注意事項があるマークです。
必ずお読みください。
を締め込んだ後で曲げる。 41
TPビス
エポキシ接着剤で接着する。

90¡
90¡ 90¡
13
20
Vertical / Horizontal Tail
19
Linkage
Cut off shaded portion. Pay close attention here!
Do not overlook this symbol!
Warning!
7~8mm
1
2mm
Nut
1
Linkage Guide
103 104
x3
x3
81 540mm
520mm
80
47
47
4747
104
103
2mm
90û
90û
3
2mm
Washer
2
1
1
2
2
3
22
21
1
ON
4
2
1
ON
3
Supplied with
the servo. Supplied with
the servo.
Front
Assemble in the specified order.
Assemble as many times as specified.
Must be purchased separately!
Neutral
Electronically center the servos and
proceed the following step.
Adjust so the rudder
and the elevators are at
right angles when rudder
servo is in neutral.
47
Adjust so the rudder
and the elevators are at
right angles when rudder
servo is in neutral.
47
81
80
Ensure smooth, non-binding
movement when assembling.
3
垂直 / 水平尾翼
リンケージ
をカットする。 注意して組立てる所。 重要な注意事項があるマークです。
必ずお読みください。
丸ナットリンケージガイド
ワッシャー
サーボ付属のビス サーボ付属のビス
前
番号の順に組立てる。
３セット組立てる（例）。
別購入品。
ニュートラル位置
番号の順にチェックし、必ずニュートラル
位置で組み立ててください。
90ûになるように、 の
ねじ込み量を調整する。
47
90ûになるように、 の
ねじ込み量を調整する。
47
可動するように組立てる。

14
21
Battery
22
Throttle Linkage
Do not overlook this symbol!
Warning!
Apply epoxy glue.
2
2
3
4
5
102
102
101
Battery
Securely glue together. If it comes off during flights, you
may lose control of your airplane, resulting in an accident !
Warning!
27
Rubber Band
32
Foam Pad
Assemble in the specified order. Must be purchased separately!
< >Neutral
< >Idle
< >High
1
3 x 3mm
Set Screw
3x3mm
1
バッテリー
スロットルリンケージ
エポキシ接着剤で接着する。
重要な注意事項があるマークです。
必ずお読みください。
輪ゴム
スポンジ
バッテリー
確実に取り付ける。
飛行中にはずれると操縦不能になり事故につながります。
番号の順に組立てる。 別購入品。
< >ニュートラル
< >スロー
< >ハイ
セットビス

15
25
Engine
24
Muffler
Do not overlook this symbol!
Warning!
23
Cowling
105
Be sure to tighten the nut. If it comes off,
it can cause serious bodily harm and damage to property.
Warning! Propeller
Supplied with the Muffler.
Must be purchased separately!
Muffler Pressure
Carburetor
23
Silicone Tube
23
Silicone Tube
Fuel Tank
エンジン
マフラー
重要な注意事項があるマークです。
必ずお読みください。
カウリング
エンジン回転中にプロペラがはずれないように、
確実にビスをしめる。
回転中にはずれるとケガのおそれがあります。
プロペラ
マフラー付属
別購入品。
マフラープレッシャーへ
キャブレターへ
シリコンチューブ
シリコンチューブ
燃料タンク

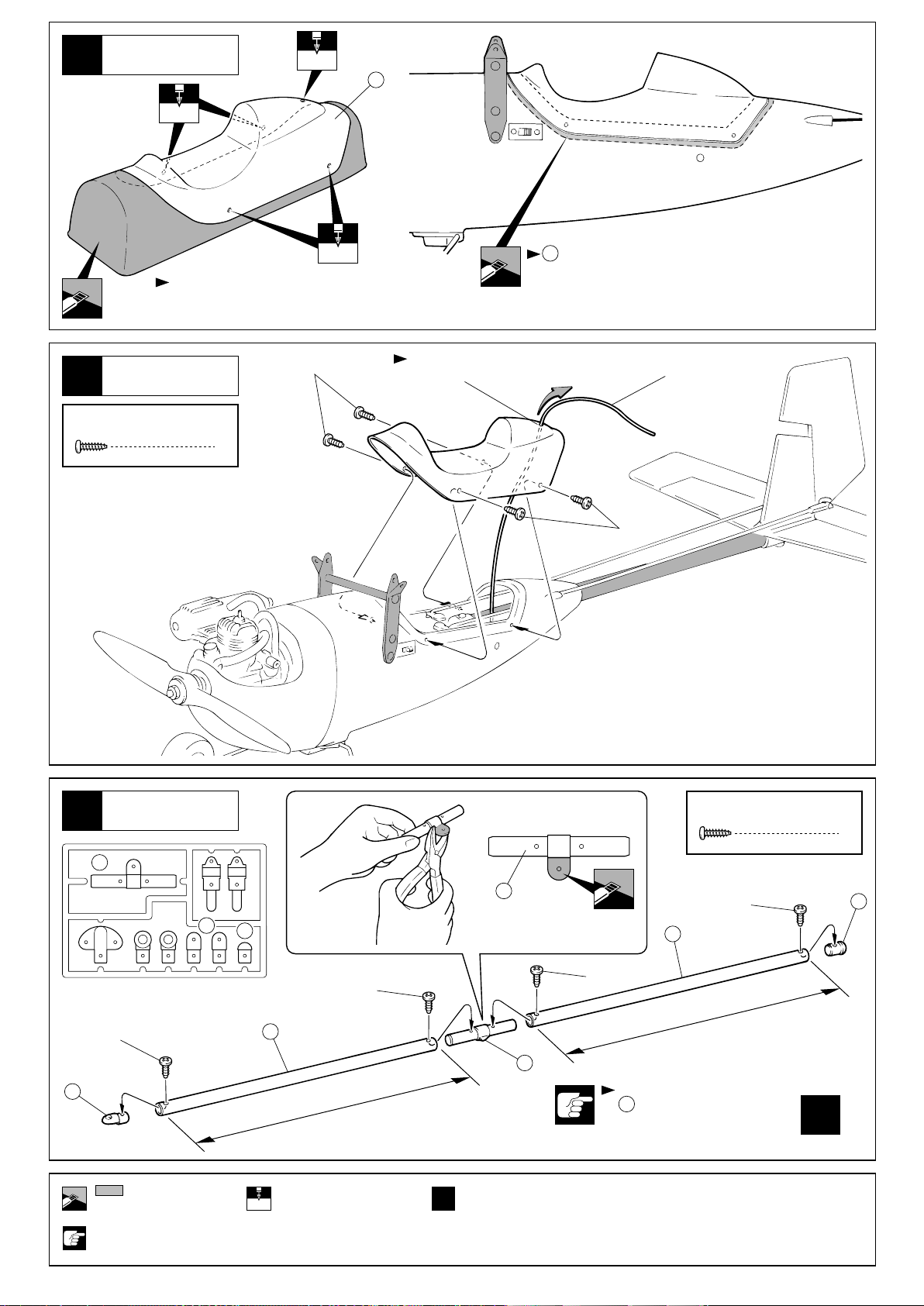

16
27
Fuselage
26
Fuselage
28
Spur
Cut off shaded portion.
Do not overlook this symbol!
Warning!
1mm
Drill holes with the
specified diameter.
Carefully cut out the canopy to fit the fuselage.
4
2 x 6mm
TP Screw
8
2 x 6mm
TP Screw
Trial fit the cockpit to the fuselage,
drill holes where the holes in the fuselage located.
1mm
1mm
1mm
Antenna Cord
50
2x6mm
2x6mm
53
59
53
53
60
58
58
2x6mm
500mm
500mm
2x6mm
2x6mm
2x6mm
Thread antenna cord through.
58
60
59
x2
x2
Assemble as many times as specified.
Pay close attention here!
Note :
Use Silver Spur in this step.
胴体
胴体
スパー
をカットする。 重要な注意事項があるマークです。
必ずお読みください。
1mmの穴をあける（例）。
コックピットのカットラインは大きめになっています。
胴体に合わせ少しづつカットしてください。
50
TPビス
TPビス
胴体に合わせ1mmの穴をあける。
アンテナコード
アンテナコードを通す。
２セット組立てる（例）。
注意して組立てる所。
ここで使用するパイプは
銀パイプ。

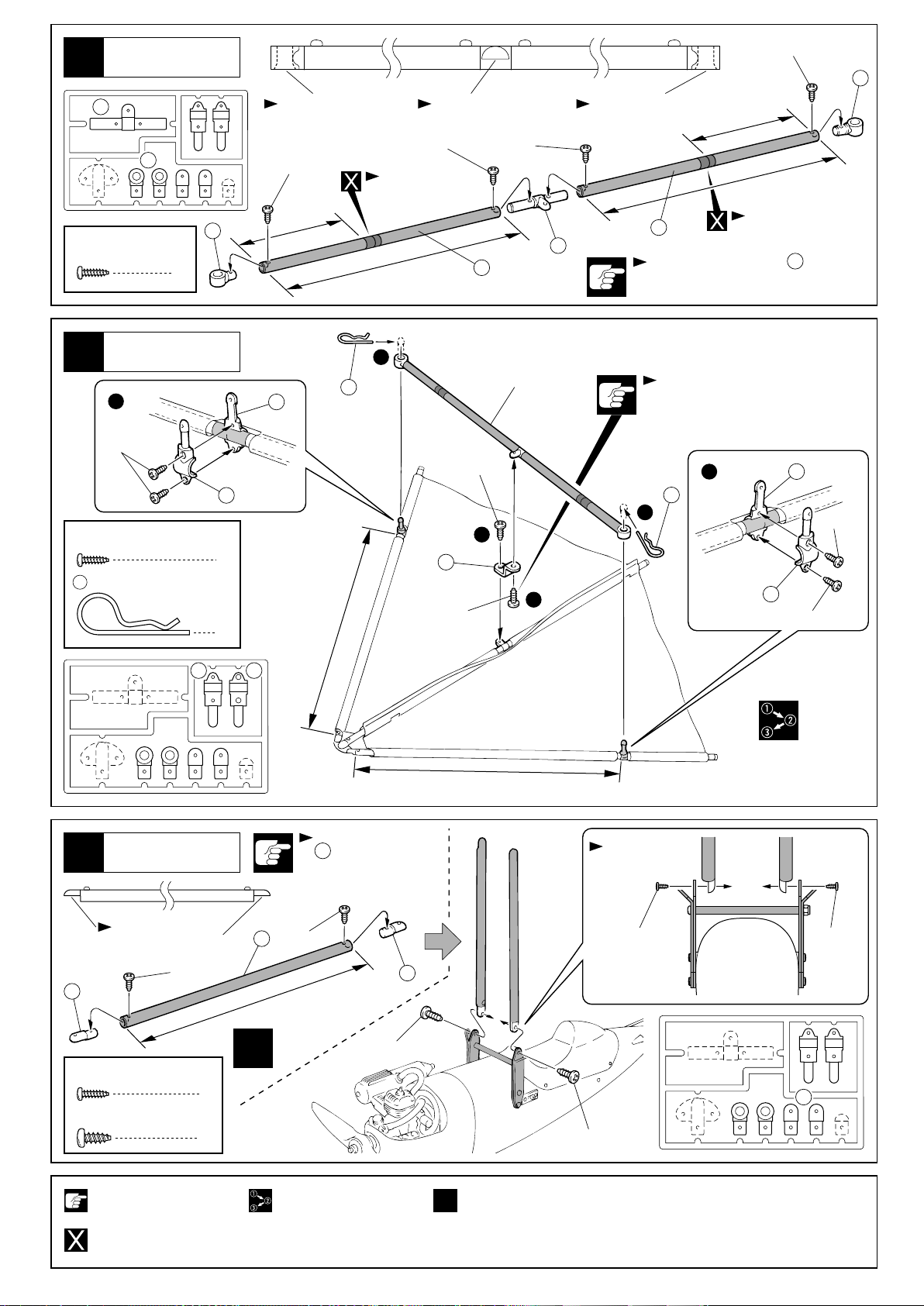

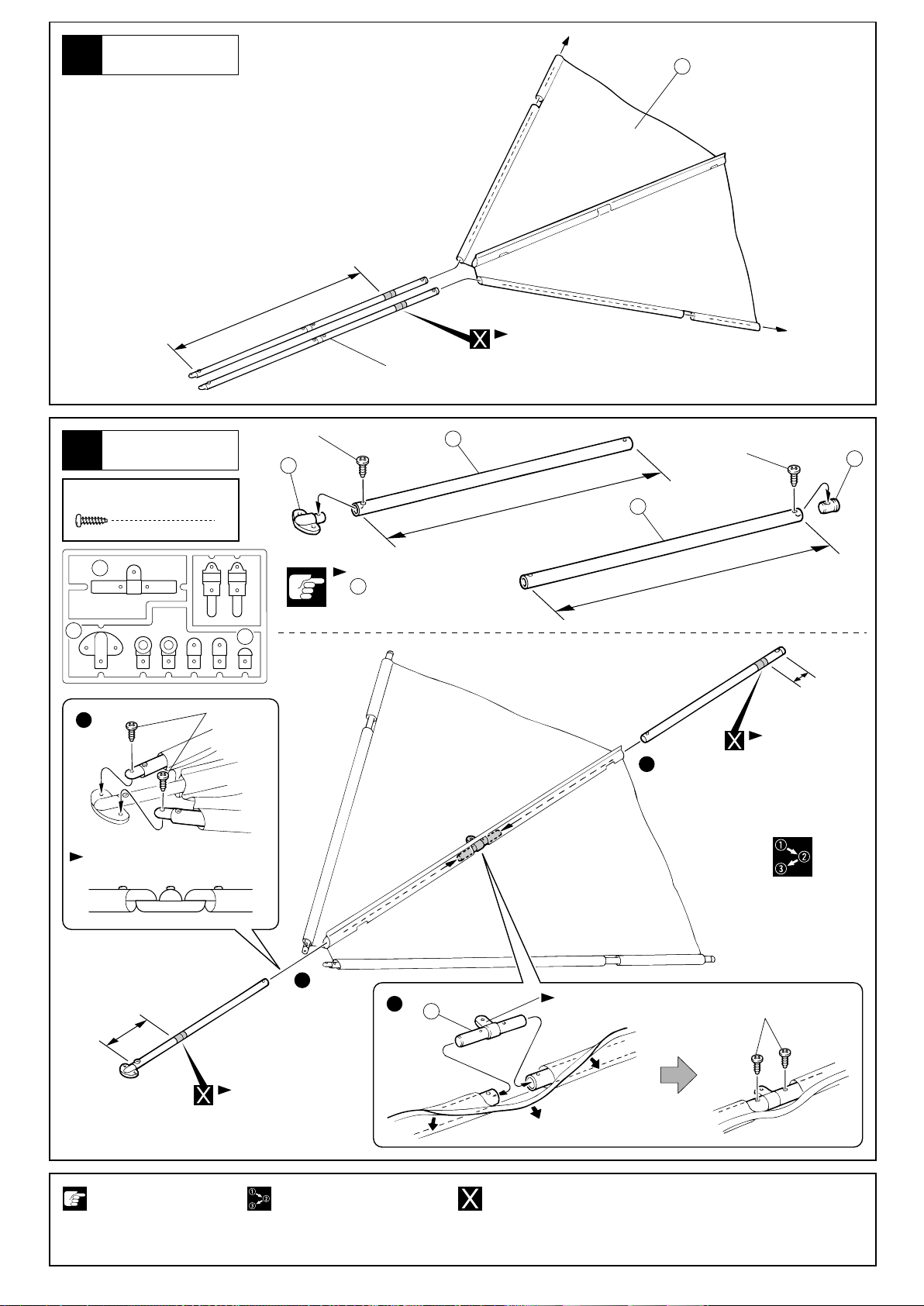

17
29
Spur
30
Spur
Pay close attention here!
Do not overlook this symbol!
Warning!
58
108
2x6mm
2x6mm
500mm
500mm
58
60
62
Note the direction.
Spur
710mm
110mm
20mm
6
2 x 6mm
TP Screw
62
53
53
60
1
2
4
3
2x6mm
2x6mm
Flat spot faces top.
Note :
Use Silver Spur in this step.
Assemble in the specified order. Must be purchased separately!
Bind by Tape.
Bind by Tape.
Bind by Tape.
スパー
スパー
注意して組立てる所。 重要な注意事項があるマークです。
必ずお読みください。
向きに注意。
スパー
TPビス
平らな面が上。
ここで使用するパイプは
銀パイプ。
番号の順に組立てる。 別購入品。
53
テープを2回巻く。
テープを2回巻く。
テープを2回巻く。

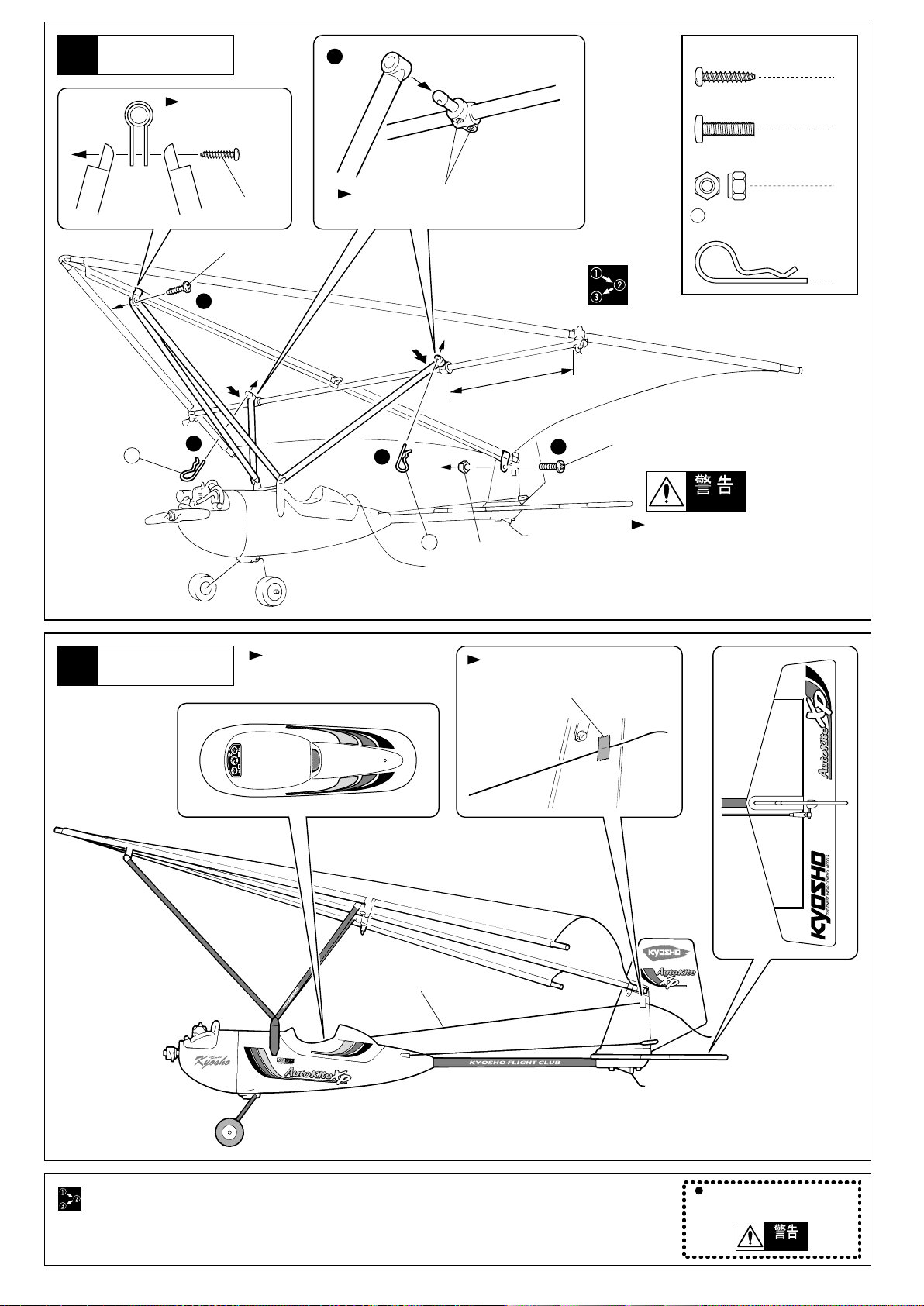

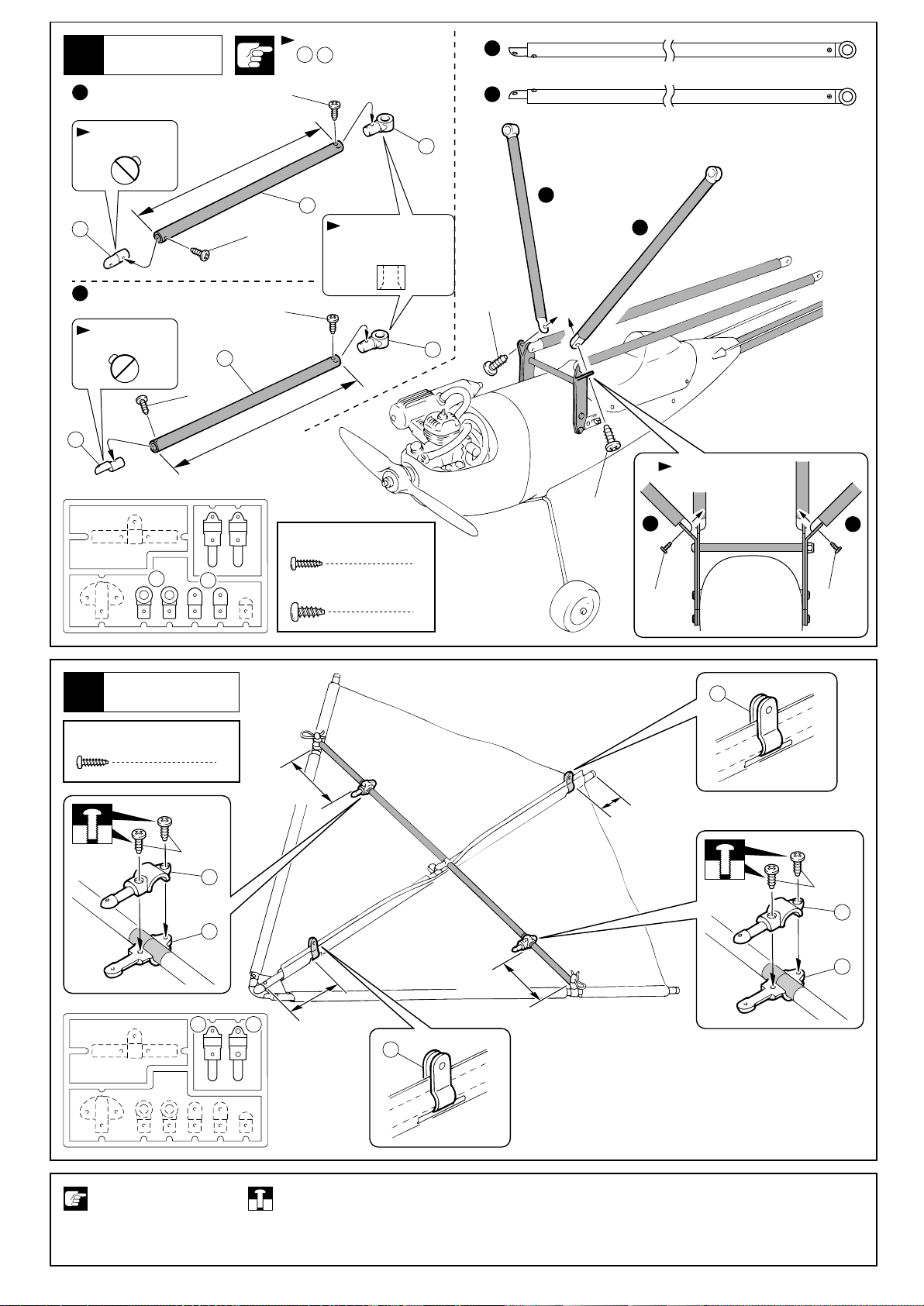

18
32
Cross Bar
33
Front Bar
Pay close attention here!
Do not overlook this symbol!
Warning!
4
2 x 6mm
TP Screw
2.6 x 6mm
TP Screw
6
2 x 6mm
TP Screw
84 Hook Pin
2
31
Cross Bar
4
2 x 6mm
TP Screw
90
61
84
63
64
65
59
59
91
91
84
63
64
90
61
58
2x6mm
2x6mm
2x6mm
2x6mm
2x6mm
2x6mm
350mm
2.6x6mm
2.6x6mm
2.6x6mm2.6x6mm
2x6mm
2x6mm
500mm
240mm
500mm
240mm
2x6mm
2x6mm
2x6mm
58
61
6364
Note the direction.
Side with wider hole
faces bottom.
Flat spot faces bottom.
Note : Use Black Spur in this step.
Note :
Use Black Spur in this step.
Tighten the screw once,
and unscrew 180 degree.
Assemble in the specified order.
59
Side with wider hole
faces bottom.
Flat spot faces bottom.
5
5
4
3
1
2
Cross Bar
approx. 710mm
approx. 710mm
2
x2
Assemble as many times as specified.
x2
Must be purchased separately!
Bind by Tape.
Bind by Tape.
クロスバー
フロントバー
注意して組立てる所。 重要な注意事項があるマークです。
必ずお読みください。
TPビス
TPビス
TPビス
フックピン
クロスバー
TPビス
向きに注意。
穴がななめな面が下。 穴がななめな面が下。平らな面が下。
平らな面が下。
ここで使用するパイプは 黒パイプ。
ここで使用するパイプは
黒パイプ。
このビスはいっぱいに
締めてから半回転もどす。
番号の順に組立てる。
クロスバー
約710mm
約710mm
２セット組立てる（例）。
別購入品。
テープを2回巻く。
テープを2回巻く。
90

19
35
Cross bar
34
Side Bar
Pay close attention here!
Do not overlook this symbol!
Warning!
2
2.6 x 6mm
TP Screw
4
2 x 6mm
TP Screw
4
2 x 6mm
TP Screw
61 59
6364
2.6x6mm
20mm
110mm
2.6x6mm
A
A
B
A
B
B
2.6x6mm2.6x6mm
240mm
240mm
Note the direction.
66
66
63
63
63
63
2x6mm
2x6mm
Note :
Use Black Spur in this step.
Tentatively tighten.
Note the direction.
Note the direction.
92
93
92 93
59
59
61
61
300mm
300mm
2x6mm
2x6mm
2x6mm
2x6mm
A
B
For right side.
For left side.
Side with wider hole
faces bottom.
クロスバー
サイドパー
注意して組立てる所。 重要な注意事項があるマークです。
必ずお読みください。
TPビス
TPビス
TPビス
向きに注意。
ここで使用するパイプは
黒パイプ。
仮止め。
向きに注意。
向きに注意。
右側用
左側用
穴がななめな面が下。

20
37
Decals
36
Sails
Do not overlook this symbol!
Warning!
2.6 x 12mm
TP Screw
1
3 x 12mm
Screw
1
3mm
Nylon Nut
1
Hook Pin
84
2
Assemble in the specified order.
Securely glue together. If it comes off
during flights, you may lose control of
your airplane, resulting in an accident !
Warning!
84
84
1
23
2
4
2.6x12mm
240mm
2.6x12mm
3x12mm
3mm
Note the direction.
Tighten the screws.
Antenna
Apply extra part of decals.
Apply decals as illustrated.
デカール
セール取付
重要な注意事項があるマークです。
必ずお読みください。
TPビス
ビス
ナイロンナット
フックピン
番号の順に組立てる。
確実に取り付ける。
飛行中にはずれると操縦不能になり
事故につながります。
向きに注意。
仮止めしてあるビスを本締めします。
アンテナ
アンテナをデカールの
あまりではる。
図を参考にデカールをはる。
