Kyosho EP Concept SR-K User manual

THE FINEST RADIO CONTROL MODELS
R
※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE. No.20714K
●キットの他にそろえる物 REQUIRED FOR OPERATION
●組立て前の注意 BEFORE YOU BEGIN
●プロポの準備 RADIO PREPARATION
●本体の組立て ASSEMBLY
●調整・飛行練習・メンテナンス SETTINGS ¥ FLIGHT LESSONS ¥ MAINTENANCE
●パーツリスト PARTS LIST
●分解図 EXPLODED VIEW
●スペアパーツ・オプションパーツリスト SPARE & OPTIONAL PARTS
2
3 ~ 4
5 ~ 6
7 ~ 27
28 ~ 34
35
36 ~ 39
40 ~ 41
目 次 INDEX
EP コンセプト SR‑K
INSTRUCTION MANUAL
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly!
組立／取扱説明書
RADIO CONTROLLED ELECTRIC POWERED
HELICOPTER SERIES
EP CONCEPT TYPE
SKY RUNNER
フレーム編
FRAME SECTION
Ni-Cd
・不要になったニカドバッテリーは、貴重な資源を守るために廃棄しないでリサイクル協力店へお持ち下さい。
・The product you have purchased is powered by a rechargeable battery. The battery is recyclable. At the end of its useful life, under various national /
state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in
your area for recycling options or proper disposal.
安全のための注意事項 SAFETY PRECAUTIONS
This radio control model is not a toy.この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
© 2004 KYOSHO CORPORATION／禁無断転載複製

R
R
R
THEFINESTRADIOCONTROLMODELS
■単３乾電池（送信機用）
キットの他にそろえる物（１）
使用できる
サーボサイズ
電動ヘリ用無線操縦機（プロポ）
と電池
本説明書のプロポイラストは、Futaba取扱説明書より転載しました。
上空用（ヘリ用）のプロポセットを必ず
使用してください。
（上空用以外使用禁止）
注意
ニカドバッテリー、充電器
■マルチチャージャーIV
■DCクイックチャージャーIII
■エクセルプロチャージャー Ver 2.0
■8.4V-RC2400mAh ニカドバッテリー
■9.6V-RC2400mAh ニカドバッテリー
組立てに必要な工具
※使用する工具の取扱いには、充分注意してください。
キットに入っている工具
■六角レンチ（1.5mm, 2mm）
■六角レンチ（2.5mm）
■カッターナイフ
■＋ドライバー（中、小）
■ラジオペンチ
■キリ
■グリス
■ピッチゲージ
■ニッパー
■ネジロック剤
ロックタイト 中強度
このキットには電動ヘリ用（4サーボ+1ア
ンプ+ジャイロ）のプロポが必要です。
プロポの取扱いは、プロポに付属の説明書
を参考にしてください。
ニカドバッテリーは、1個でヘリの飛行
と受信機の電源として使います。右のニ
カドバッテリーが純正品ですのでいずれ
かを使用してください。
●
●
●
●
●
●
■電動ヘリ用プロポ
AA AA
DC QUICK CHARGER III
AA-size Batteries
(for transmitter)
19
~ 20mm
39 ~ 41mm
33
~ 36mm
REQUIRED FOR OPERATION (1)
1Radio for EP helicopters
The illustrations showing the radio were taken from the Futaba radio explanations.
CAUTION: Only use a radio for helicop-
ters! (Any other radio is prohibited!)
2Operation & Receiver Ni-Cd Battery
and Charger Unit for Ni-Cd Batteries
MULTI CHARGER IV
No.72511
No.72501
EXCEL PRO CHARGER Ver2.0
Pitch Gauge
No.72102
8.4V-RC2400mAh Ni-Cd BATTERY
No.71002
9.6V-RC2400mAh Ni-Cd BATTERY
No.71003
EP helicopter radio, and dry batteries
This kit requires a radio for EP helicopters
with 4 servos, 1 electronic speed controller
and 1 gyro.
For more information about the radio, refer
to its explanations.
A single Ni-Cd battery powers operation
and receiver. Ni-Cd batteries listed right
are suitable for use in your helicopter.
SUITABLE SERVOS
AA AA
Tools required
Hex Wrench (1.5mm, 2mm)
Hex Wrench (2.5mm)
Ò＋Ò Phillips Screw Driver (medium, small)
Wire Cutters
Awl
Needle Nose Pliers
Sharp Hobby Knife
Handle the tools carefully!
Grease
Screw Locking Compound
No.94402
Loctite Medium Strength
TOOLS INCLUDED
2
3

x2
2mm
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
組立て前の注意（１）
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
説明書の見かた
キット内の部品の中には、組立済みの部品があります。
念のためビス等のゆるみが無いか確認してから、組立て
てください。
説明書に使われているマーク
２セット組立てる（例）。
左右同じように組立てる。
原寸図
2mmの穴をあける（例）。
注意して組立てる所。
使用する袋詰。
をカットする。
〔説明例 〕
余分をカットする。
番号の順に組立てる。
テール
2.6 x 10mm キャップビス
3 x 3mm セットビス
2.6mm ナイロンナット
テールローターアッセンブリー
この部分にセットビスをしめる。
の取付け向きに注意。
が動く程度にしめる。
小物部品の名前、原寸図、使用数。
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照してください。
3
1
BEFORE YOU BEGIN (1)
2
3
5
4
9HH-2
2
Cap Screw
1
Set Screw
2
3 x 3mm
2.6 x 10mm
2.6mm
92
92
92
92
Nylon Nut
Read through the manual before you begin, so you will have an overall idea of what to do.
How to read the instruction manual:
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
Tail
Example
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
Tighten the set screw into this
groove.
Key Number, Part Name, True-to-scale
Diagram, Quantity Used Tail Rotor Assembly
Note the direction for .
Tighten both 2.6x10mm cap
screws ensuring the tail rotor
blades still have a little play
in the grips.
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
Symbols used throughout the instruction manual, comprise:
Part bags used.
Assemble left and right sides
the same way.
Drill holes with the specified
diameter (here: 2mm).
Cut off shaded portion.
Cut off excess.
Assemble in the specified
order.
Assemble as many times as
specified (here: twice).
True-to-scale diagram.
Pay close attention here!
Inside the kit, you will find assemblies, i.e. sections that are pre-assembled
and hence consist of more than one part. To make sure these assemblies
are safely assembled, check among others their screws for looseness. Only
then, build in the assemblies.

組立て前の注意（２）
TPビスは、部品にネジを切りながらしめつけるビスです。
しめこみが固い場合がありますが、部品が確実に固定される
までしめこんでください。
ただし、しめすぎるとネジがきかなくなりますので、部品が
変形するまでしめないでください。
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから
組立ててください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。
このキットの説明書は、フレーム編＋ボディ編で
構成されています。ボディの組立て、およびスペアパーツ
リストは、ボディ編の説明書に記載されていますので
合わせてお読みになり、正しくお使いください。
組立前に、ニカドバッテリーの充電をおこないます。
ニカドバッテリー、および充電器の取扱説明書をよく読み
正しく充電をおこなってください。
●ビスの種類 ●小物部品のサイズ例
バインドビス
ナベビス
キャップビス
バインドTPビス 3x12mm ビス 3mm ワッシャー・ナット
5x10mm メタル・ベアリング
E4 Ｅリング
ナベTPビス
セットビス
ビスがきかないしめすぎ
ニカドバッテリーの充電
4
Correct
Wrong
3mm
12mm
3mm
5mm
10mm
BEFORE YOU BEGIN (2)
Ni-Cd BATTERY CHARGING
This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams
on the left side in each assembly step. Some screws are extras.
Self-tapping (TP) screws cut threads into the parts when being tightened.
Excessive force may permanently damage parts when tightening TP screws.
It is recommended to stop tightening when the part is attached or when some
resistance is felt after the threaded portion enters the plastic.
This kit supplies altogether two instruction manuals: one for the frame
assembly, the other one for the body. In the latter one, you will also find
lists with spare and optional parts besides the explanations on how to finish
and mount the body.
Before assembling, (re)charge your Ni-Cd battery.
For this, please carefully read the instruction manuals or explana-tions
of both the Ni-Cd battery itself and charger unit!
SCREWS OTHER HARDWARE
Bind Screw
Round Head Screw
Cap Screw
Bind TP(Self‑Tapping) Screw Screw Washer・Nut
Metal Bushing・Bearing
E-ring
Round Head TP(Self-Tapping) Screw
Set Screw
The threads are stripped.Overtightened.
4mm
1
2
3

プロポ
使用する袋詰。
プロポの準備
向きに注意
サーボ
サーボ
サーボ
ジャイロ
受信機
受信機スイッチ
モーターコントロールアンプ バッテリーコネクター
ニカドバッテリー
エレベーター
トリム
スロットル
トリム
エルロン
トリム
ラダートリム
ラダー
エルロン
エレベーター スロットル・ピッチ
送信機の説明書に従って、サーボと受信機を接続する。
送信機の各トリムを中立にする。（4ヶ所）
充電してあるニカドバッテリーを、モーターコントロールアンプ
のバッテリーコネクターにさしこむ。
送信機のスイッチを入れてから、受信機のスイッチを入れる。
各スティックを動かし、サーボの動作をチェックする。
各サーボ、ジャイロが動いたらスイッチはそのままで に進
んでください。
2
Radio
5
Part bags used.
RADIO PROPARATION
1
Elevator
Control Trim
Throttle
Control Trim
Rudder
Control Trim Aileron
Control Trim
Rudder
Control Aileron Control
Elevator Control Throttle・Pitch Control
Note
the direction. Servos
Servos
Servos
Gyro
Receiver
Ni-Cd Battery
Receiver Switch
Electronic Speed Controller Ni-Cd Battery Connector
Connect servo and receiver as instruction manual included in the
radio set.
Center all 4 trims on the transmitter.
Plug the charged Ni-Cd battery into the Ni-Cd battery connector on
the electronic speed controller.
First switch on the transmitter, then the receiver.
Move the control sticks and see whether the servo horns move
according to your inputs.
When all servos move and the gyro functions, proceed to step .
2

ジャイロ
プロポ
ジャイロ
モーターコントロールアンプ
スロットルトリムを上まで上げる。
送信機のスロットルスティックをスロー（下）
にする。
をプロポに付属の調整ドライバーで、時計
方向（右）にいっぱいまで回す。
この時、 が緑色に点灯している時は、 を
反時計方向（左）に回し、 が消灯する所まで
回す。又、 が消灯している時は、 を時計方
向（右）に回し、 が点灯し始める所より少し
戻して消灯させる。
アイドルポイント（スロー）の調整
スロットルスティックを60％位の位置まで上げ
る。
を反時計方向（左）に回し、 が赤く変化
した所で止める。
スロットルトリムを下まで下げる。
ハイポイント（ハイ）の調整
調整ドライバー
75にセットする。
NOR側にセットする。
OFF側にセットする。
スロットルスティックは中央にする。
エルロン・エレベーター・ラダーのトリムを中央にする。
サーボホーンは図の形の物を使用し、また、使用する穴に注
意する。
●リンケージの準備をします。
中央にする。
サーボホーン
使用する穴
使用しない
AVCS切替
ジャイロ方向
ジャイロ感度
エルロン
リバースの設定
エレベーター
スロットル
ラダー
ジャイロ
ピッチ
ノーマル
ノーマル
ノーマル
リバース
ノーマル
ノーマル
Aileron
Setting list
Elevator
Throttle
Rudder
Gyro
Pitch
Normal
Normal
Normal
Reversed
Normal
Normal
6
2
3
4
Electronic Speed Controller
Gyro
Radio
Adjustment Driver
Gyro
AVCS Switch
Set to "OFF".
Gyro Direction
Set to "NOR".
Gyro Gain
Set to 75.
Servo Horn
holes that can be used.
not used.
Center.
Move the throttle control trim up.
Move the throttle control stick on the transmitter
down.
Rotate entirely clockwise using the adjust-
ment driver supplied with every radio.
will light on green. Now, rotate counter-
clockwise until goes out. Or, rotate clock-
wise until starts flashing.
Then, slightly rotate back (counterclockwise)
so will go out.
Idle point (low end) adjustment
Move the throttle control stick up to the point that
would represent 60% of total stick travel.
Rotate counterclockwise until lights on red.
Move the throttle control trim fully down.
High point (high end) adjustment
100％60％
Move the throttle control stick to neutral.
Set the aileron, elevator, and rudder trims to neutral.
Only use servo horns like the ones shown, and note which
hole you hook in the linkage.
90°
●Linkage Setup

1
リンケージボール
2
2
2
エレベーターレバー
スワッシュプレート
スライドブロック
TPナベビス
平行ピン
TPバインドビス
キャップビス
ベアリング
ワッシャー
カラー
使用する袋詰。
TPナベビス
機体組立て
Elevator Lever
1
Swash Plate
2
3Slide Block
7
1
2
2 x 8mm
TP Round Head Screw
2 x 14mm
Pin
4
1
2 x 5mm
TP Bind Screw
2
2 x 10mm
Cap Screw
2 x 10mm
2 mm
2 mm
17 x 26 x 5mm
Bearing
2 x 8mm
2 x 5mm
2 x 5mm
2 x 8mm
954
954
41
262
261
264
262
263
18
20
20
260
17A
20
18
260
41
156
40
41
39A
2 x 10mm
2mm
Washer
2 x 3 x 6.6mm
Collar
2 x 8mm
TP Round Head Screw
No.1
No.1
No.1
Part bags used.
Linkage Ball
ASSEMBLY

使用する袋詰。
スライドブロック
コントロール部
ピッチスライダー
平行ピン
キャップビス で組立てたスライドブロック。
で組立てた
スライドブロック。
で組立てた
スワッシュプレート。
で組立てた
エレベーターレバー
止め輪
ワッシャー
カラー
グリスを塗る。
4
5
6
8
No.1
No.1
Part bags used.
Slide Block
Slide Block in Step .
2 x 6mm
2 mm
2 mm
2
2
2
2 x 10mm
Pin
2
2 x 6mm
Cap Screw
2mm
Washer
2 x 3 x 3.1mm
Collar
23
22
19
31
32
35
33
21
19 21
22
23
21
23
1
10mm
Stopper Ring
33
2 x 6mm
33
Slide Block in step
Control Part
Pitch Slider
Swash Plate in step
2
4
Elevator lever in step
1
2
4
1
Apply grease.

3 x 3mm
3 x 4mm
短い
注意して組立てる所。
番号の順に組立てる。
1
2
3
使用する袋詰。
メインマスト
テールドライブプーリー
24
34A
30
50A
49
46
48A
49
170A
57
47A
34A
29
30
29
29
24
30
29
30
セットビス
セットビス
セットビス
E‑3リング
E‑3
ベアリング
ピッチロッド
49
ベアリング
で組立てた
コントロール部
で組立てた
ピッチスライダー
平らな面にセットビス
を固定する。
ピアノ線は、メイン
マストの溝に通す。
ベアリングは穴に
はめこみます。
この穴に
差し込む。
長い
裏面
ネジロック剤を塗る。
Assemble in the
specified order.
Pay close attention here!
7
8
9
No.1
No.2
Part bags used.
Main Mast
Tail Drive Pulley
1
1
1
3 x 4mm
Set Screw
1
3 x 3mm
Set Screw
1
3 x 4mm
Set Screw
1
2
E-3Ring
7 x 14 x 5mm
Bearing
4 x 8 x 3mm
Bearing
Pitch Rod
Control Part in
step
5
5
Pitch Slider
in step
6
6
3 x 4mm
3 x 4mm
Firmly tighten the set screw
onto the flat spot.
Wire must be in the
groove.
Insert the hole.
Short
Long
Bearing must be the groove.
Backside
Apply threadlocker
(screw cement).

注意して組立てる所。
左右同じように組立てる。
ベアリングをはめ込む。
位置に注意。
ベアリングを差し
込む。
ラジアスプレートにエレベーターレバ
ーシャフトを固定する。
使用する袋詰。
51
51
51
TPバインドビス
エレベーターレバーシャフト
62
セットビス
刻印がある方が上。
必ずボールデフグリス
（No.96506）を使用。その
他のグリスは絶対使用禁止。
ベアリング
で組立てた
メインマスト
64
58 62
63
63
64
平らな面にセット
ビスを固定する。
メインマスト
裏面
メインギヤ
メインマスト
ギヤの位置
メインフレーム
ネジロック剤を塗る。
Assemble left and right
sides the same way.
Pay close attention here!
9
10
10
No.2
No.2
Part bags used.
Main Frame
Main Gear
7
2
2.6 x 10mm
TP Bind Screw
3 x 4mm
Set Screw
7 x 14 x 3.5mm
Bearing
Mark should be this way up.
Use only #96506 Ball Dif
Grease, Do not use others.
1
1
Main Mast
7
3 x 4mm
3 x 4mm
Main Mast
Firmly tighten the
set screw
onto the flat spot.
Elevator Lever Shaft
Insert the bearing
Note the location.
Insert Bearing.
Note the
location.
Fix Elevator Lever Shaft to Radius
Plate.
Backside
2.6 x 10mm(x7)
155A
155A
154A
Apply threadlocker
(screw cement).

注意して組立てる所。
番号の順に組立てる。
メインマストに
ピニオンギヤ
1
2
2
3
3
使用する袋詰。
49
56A
49
59
49
62
61
173
173
243
251
238
251
243
231
255
セットビス
TPバインドビス
ベアリング
62
ベアリング
61
アイドルシャフト
モーター
ローターヘッド
キャップビス
＜バックラッシュの調整＞
キャップビス
ワッシャー
カラー
カラー
リンケージボール ナベビス
押さえ過ぎないこと。
ギャを1回転させて、
回転が重くなる部分
が無い様、隙間を調
整する。
ネジロック剤を塗る。
Assemble in the
specified order.
Pay close attention here!
Main Mast
Pinion Gear
Should not be too
tight.
Rotate and check
if it is smooth.
11
12
11
Part bags used.
No.2 , No.3
No.4
Motor
Rotor Head
3 x 4mm
Set Screw
2.6 x 14mm
TP Bind Screw
4 x 8 x 3mm
Bearing
7 x 14 x 3.5mm
Bearing
Idle Shaft
<Adjust Backlash>
3 x 6mm
Cap Screw
3 x 6mm
2
1
2
1
1
2
16mm
2.6 x 14mm
2 x 6mm
2 x 6mm
3 x 4mm
2
2
2
2 x 6mm
Cap Screw
2mm
Washer
2 x 3 x 4mm
Collar
243
3 x 6 x 2.5mm
Collar
251
2
2
2
2 x 6mm
Round Head Screw
Linkage Ball
2mm
2mm
2 x 6mm
2 x 6mm
Apply threadlocker
(screw cement).

4
2
2
● 重要な注意事項があるマークです。
必ずお読みください。
確実に取付ける。
飛行中にはずれると
操縦不能になり事故
につながります。
ヘックスレンチ2本で両側から締め込む。
穴の位置を合わせる。
使用する袋詰。
241
241
239
240
251
251
240
240
239
16
16
151A
230A
229
229 228
16
16
151A
230A
229
239
251
16
ベアリング
Oリング
ワッシャー
スタビライザーブレード
TPバインドビス
ヒラーコントロールレバーカラー
カラー
メインローターグリップ
キャップビス
ネジロック剤を塗る。
Don't overlook this symbol!
Fix wing securely to
fuselage. Loss of wing
will result in no control
and crashes.
12
Part bags used.
No.4
No.5
4 x 10 x 4mm
Bearing
4
2
2
2.6mm
Washer
13
14
Stabilizer Brade
2 x 8mm
TP Bind Screw
2 x 8mm
2 x 8mm
2.6 x 6mm
3 x 6 x 2.5mm
Collar
Slide Block
2.6 x 6mm
Cap Screw
2
Tighten by 2 Hex Wrench.
O-ring
2.6 x 6mm
2.6mm
2.6mm
Hiller Control Lever Collar
Note the direction.
Apply threadlocker
(screw cement).

2
Apply threadlocker
(screw cement).
ネジロック剤を塗る。
注意して組立てる所。
番号の順に組立てる。

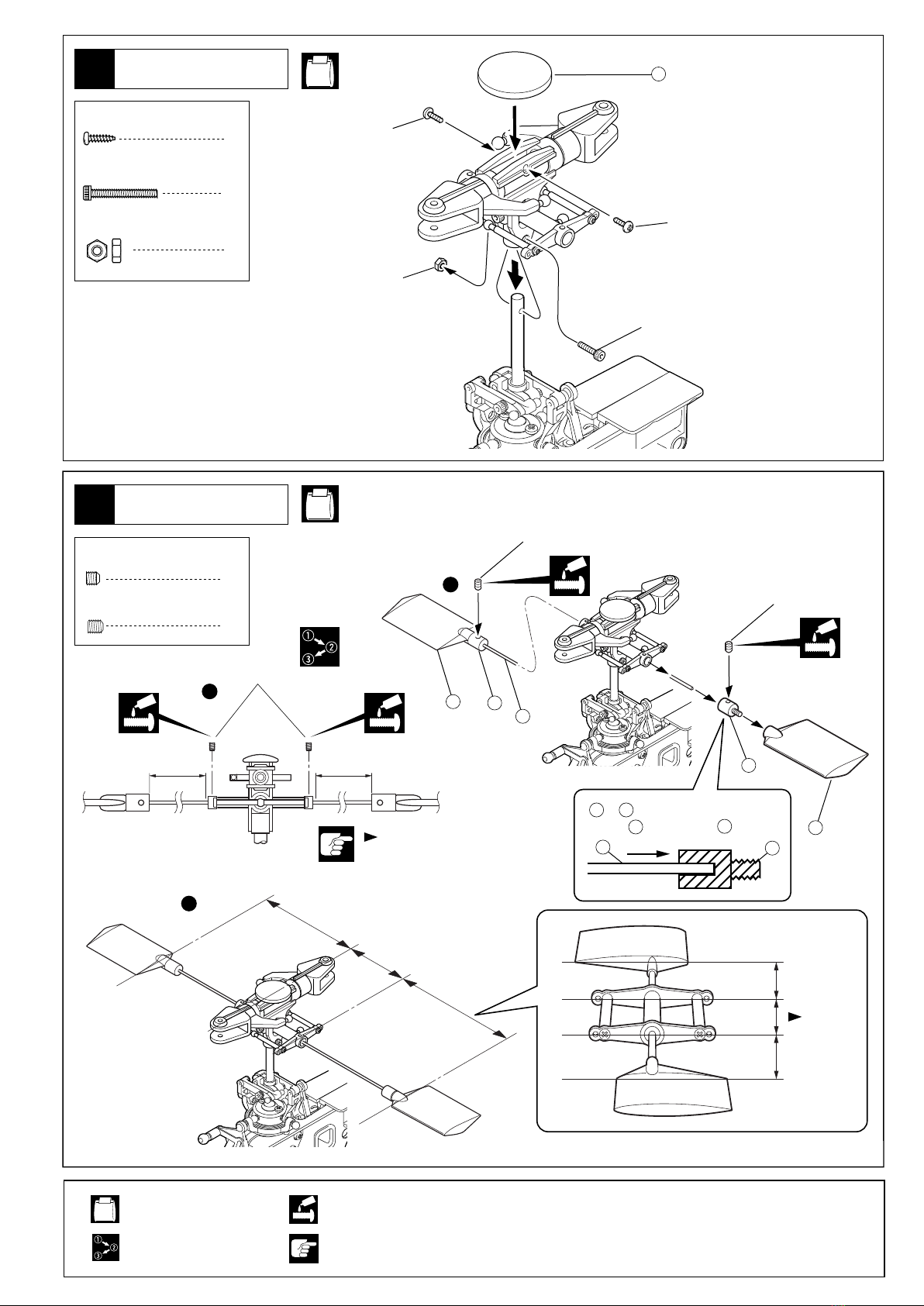

A = A' の長さを均等にする。
平行
使用する袋詰。
247
4
34
5
54
5
5
4
4
3
セットビス
セットビス
TPナベビス
キャップビス
スタビライザーブレード
スタビライザーブレード
ナット
を の奥まで入れる。
Assemble in the
specified order. Pay close attention here!
13
2 x 6mm
Part bags used.
3 x 3mm
Set Screw 2
3 x 4mm
Set Screw 2
2 x 6mm
TP Round Head Screw
2 x 15mm
Cap Screw
1
Make A = A' equal.
Insert to the end of hole.
Parallel
No.4
15
Stabilizer Brade
No.4, No.7
16
Stabilizer Brade
2mm
Nut
1
2 x 15mm
3 x 3mm
3 x 4mm
3 x 3mm
2 x 6mm
2 mm
2
1
3
A A'

取り付け位置
短い
長い
使用する袋詰。
272
271
270
270
75A
271
75A
272
114
104BK
105
47B
48A
46
975
セットビス
TPバインドビス
TPバインドビス
ブレース
テールドライブプーリー
ベルト
14
Part bags used.
3 x 3mm
Set Screw
2.6 x 18mm
2.6 x 18mm
2.6 x 14mm
1
2.6 x 14mm
TP Bind Screw
2
2.6 x 18mm
TP Bind Screw
4
Note the position.
Short
Long
No.5
No.6
No.6, No.7
17
Brace
18
Tail Drive Pulley
19
Belt
3 x 3mm
3 x 3mm

使用する袋詰。
で組立てた
テールドライブプーリー。
198Y
105
98
99
49
49
TPナベビス
テールドライブ
テール
注意
ベルトを折らないように注意。
ベルトのねじる方向に注意
テールパイプを軽く引く
15
Part bags used.
Tail Drive Pulley.
18
2.6 x 12mm
TP Round Head Screw
4
No.6
No.6
20

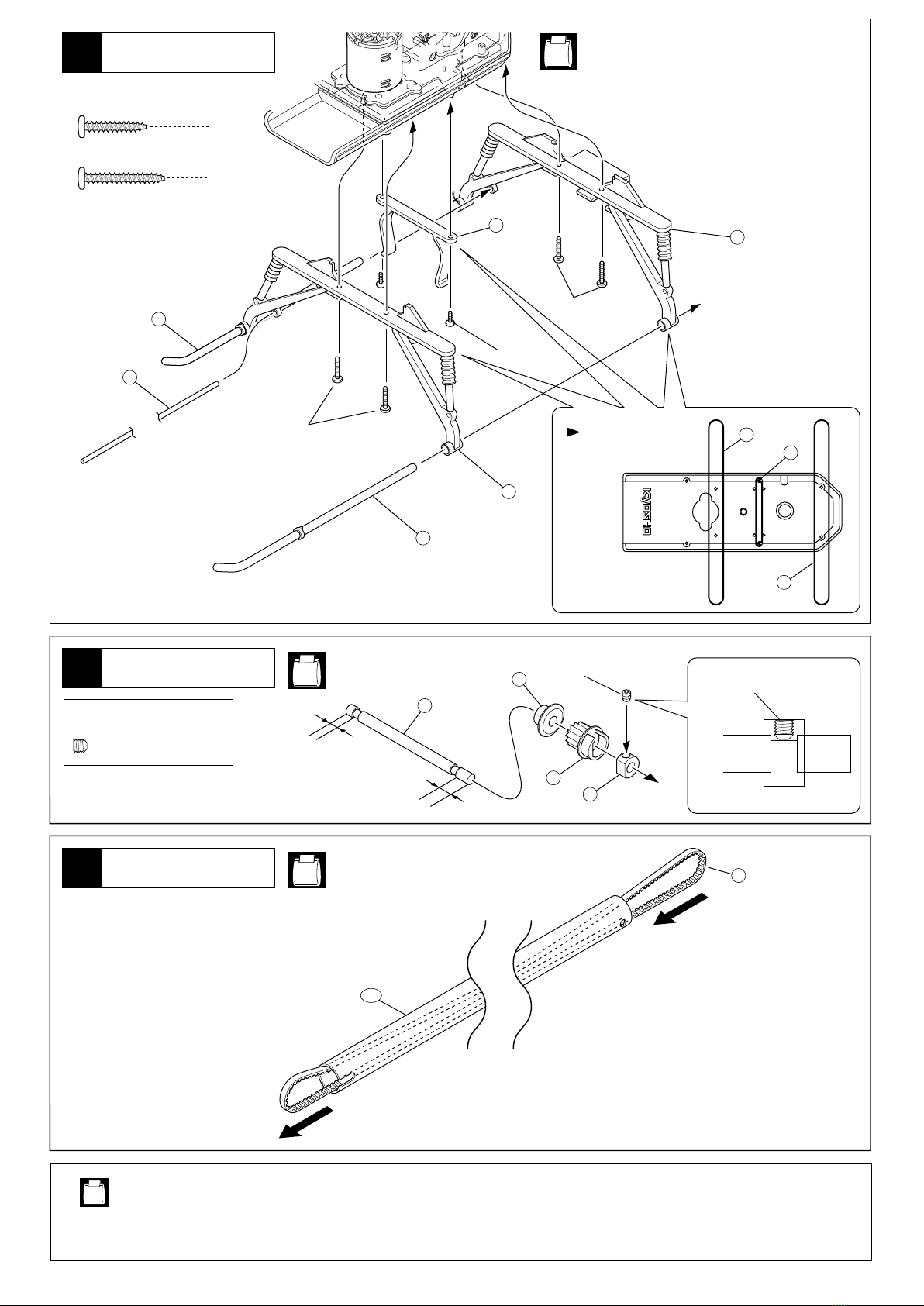

Tail Drive
21
Tail
2 x 15mm
2 x 6mm
2mm
2.6 x 12mm
2.6 x 12mm
Do not fold belt.
CAUTION: Note the direction
for twisting.
Pull Tail Pipe
49
2 x 6mm
Round Head Screw
1
2 x 15mm
TP Round Head Screw
2
4 x 8 x 3mm
Bearing
2
2mm
Nut 1
ナベビス
TPナベビス
ベアリング
ナット

約30cm
約8cm
使用する袋詰。
273
273
107
106
106
273
106
102
106
95A
96
101
102
93A
93A
94
97A
113
ビス
TPナベビス
TPナベビス
TPバインドビス
ベアリング
6mm止め輪
ワッシャー
テールリンケージガイド
テールピッチレバー
テールスライド
2 x 3 x 10mmカラー
の位置
後から見た図
273
273
の位置
22
16
Part bags used.
2 x 15mm
Screw
2mm
Screw
Approx. 30cm
Side view
Approx. 8cm
No.6, No.7
No.6
No.6
Tail Linkage Guide
24
Tail Pitch Lever
23
Tail Slide
2 x 4mm (x3)
Stopper Ring
Collar
2 x 5mm (x2)
2mm
2 x 15mm
1
2 x 4mm
TP Round Head Screw
2 x 4mm
2
2
2 x 4mm
TP Screw
2 x 5mm
TP Screw
3
6 x 10 x 3mm
Bearing
1
1
1
1
Note how is installed.
Note how is installed.
2 x 4mm
2 x 4mm

テール
27
Tail
瞬間接着剤で接着する。
使用する袋詰。
199A-Y
200Y
200Y
199B
276
276
275
274
274
274
274
90
92
92
275
276
テールローター
テールローター
テールローター
TPナベビス
セットビス
キャップビス
キャップビス
ベアリング
ナイロンナット
凹にセットビスを固定する。
で組立てた
テールローター
ネジロック剤を塗る。
Apply instant glue
(CA glue, super glue).
25
17
Part bags used.
2
No.6
No.6
No.6
Tail Rotor
Tail Rotor
Tail Rotor
26
2 x 12mm
TP Round Head Screw
1
3 x 3mm
Set Screw
2
2.6 x 12mm
Cap Screw
2
3 x 8mm
Cap Screw
2
3 x 8 x 4mm
Bearing
2
2.6mm
Nylon Nut
120mm
2 x 12mm
3 x 8mm
2.6 x 12mm
2.6mm
2.6mm
2.6 x 12mm
3 x 8mm
Firmly tighten the set screw in the groove.
3 x 3mm
Tail Rotor in step .
25
25
Apply threadlocker
(screw cement).

1.5mm
162
28
2mm
2mm
注意して組立てる所。 キリで穴をあける
（例1.5㎜）
使用する袋詰。
セットビス
TPバインドビス
バインドビス
テールリンケージガイド
E‑1.5リング
テールローター
ラダーリンケージ
エレベーターサーボ
別購入品。
ビスの長さに注意する。
TPバインドビス
TPバインドビス
ワッシャー
ラダーサーボ
（ラダーサーボ）
ちがう形状のサーボホーンを
使用する場合。
●
スロットルスティックを中立にしておく。
ラダートリムを中立に。 平行
サーボホーン
図の位置でセットビスをしめる。
Make hole with Awl.
(example: 2mm).
Pay close attention here!
18
Part bags used.
2.6 x 14mm
TP Bind Screw
2.6 x 8mm
Bind Screw
29
30
Elevator Control Servo
Must be purchased
separately!
Note the length for each screw.
2.6 x 6mm
TP Bind Screw
2.6 x 8mm
TP Bind Screw
2
2
2
2.6mm
Washer
No.8
Rudder Control Servo
2.6 x 8mm
2.6 x 6mm
2.6mm
2.6mm
(Rudder Control Servo)
167
90°
Finally, tighten the set screw once
the set-up is done.
Make
parallel.
Move the throttle control stick the neutral position.
Center the rudder control trim.
3 x 3mm
Servo Horn
6〜8mm
With other types of servo horns:
115
116
No.8
115
116
3 x 3mm
Set Screw
Tail Linkage Guide
E-1.5ring
Tail Rotor
Rudder Linkage
2.6 x 8mm
2.6 x 14mm
164
No.8
1
1
1
1
1

1.5mm
2mm
注意して組立てる所。 キリで穴をあける
（例1.5㎜）
使用する袋詰。 別購入品。 をカットする。
原寸図
（エレベーターサーボ）
エレベーターサーボ
TPバインドビス
ワッシャー
エレベーターロッド
●
ちがう形状のサーボホーンを
使用する場合。
水平
約36.5mm
●
ボールエンド（L）
エレベーターロッド
エレベーターリンケージ
リンケージボール
TPナベビス
バインドビス
ピッチレバー
Make hole with Awl.
(example: 2mm).
Pay close attention here!
19
Part bags used. Must be purchased
separately! Cut off shaded portion.
True-to-scale
diagram.
2
2.6 x 6mm
2
2.6mm
2.6mm
(Elevator Control Servo)
No.8
Elevator Control Servo
2.6 x 6mm
TP Bind Screw
2.6mm
Washer
31
With other types of servo horns:
1
Ball End (L)
1
Elevator Rod
27
Make horizontal.
6〜8mm
approx. 36.5mm
168A
No.8
Elevator Linkage
Elevator Rod
27A
168A
90°
32
No.8
2
2
2 x 8mm
TP Round Head Screw
2
3 x 12mm
Bind Screw
Linkage Ball
157A
157A
33
Pitch Lever
3 x 12mm
2 x 8mm
2 x 8mm

1.5mm
2mm
番号の順に組立てる。
キリで穴をあける
（例1.5㎜）
使用する袋詰。 別購入品。 をカットする。
原寸図
2.6 x 6mm TPビス
2.6 x 8mm TPビス
（ピッチサーボ）
ボールエンド（L）
ピッチリンケージロッド
●ちがう形状のサーボホーンを
使用する場合。
2.6mm ワッシャー
スロットルスティックを中立にしておく。
ピッチリンケージロッド●
約43mm
ピッチサーボ
ピッチリンケージ
ビスの長さに注意する。
2.6 x 8mm ビス
2.6 x 14mm TPビス
エルロンサーボ
Assemble in the
specified order.
Make hole with Awl.
(example: 2mm).
20
Part bags used. Must be purchased
separately! Cut off shaded portion.
True-to-scale
diagram.
2
Screw
2
Screw 2.6 x 8mm
2.6 x 6mm
1
Ball End (L)
1
Pitch Linkage Rod
6〜8mm
Washer
2
169A
2.6mm
2.6 x 6mm
2.6mm
(Pitch Control Servo)
90°
approx. 43mm
27A
166
166
169A
Pitch Control Servo
Pitch Linkage
34
35
No.8
No.8
Note the length for each screw.
Move the throttle control stick the neutral
position.
Pitch Linkage Rod
With other types of servo horns:
No.8
1
Screw
1
Screw
2.6 x 8mm
2.6 x 14mm
159
161
36
Aileron Control Servo
27A
