LaserLiner SuperCross-Laser Compact User manual

SuperCross-Laser Compact
02
06
10
14
18
22
26
30
34
38
42
46
50
54
58
62
66
70
74
78
82
86
DE
GB
NL
DK
FR
ES
IT
PL
FI
PT
SE
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
1H 1V
S

DE
02

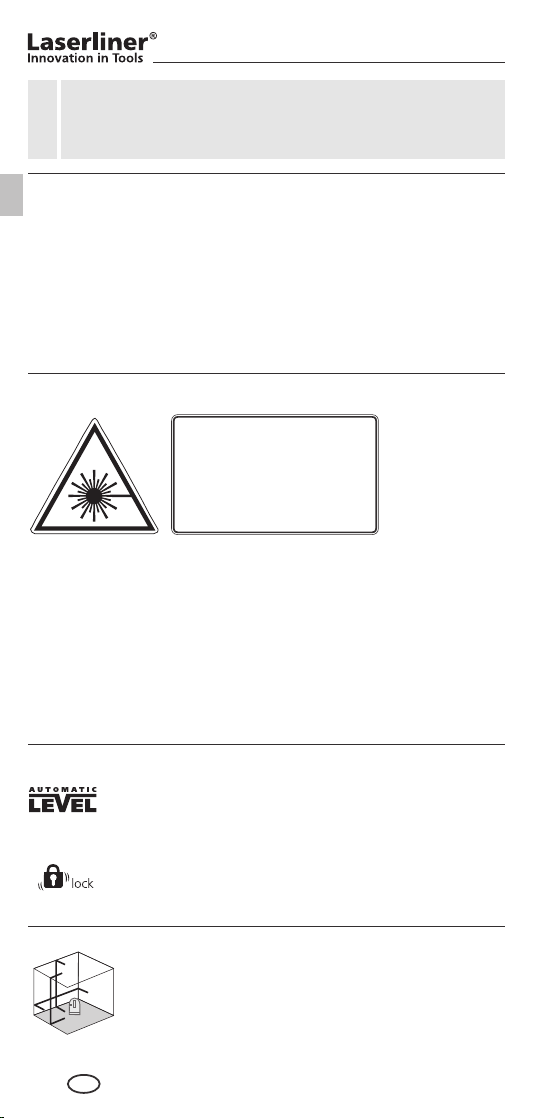

Kompakter Kreuzlinienlaser mit 2 Laserlinien
– Die gut sichtbaren Laserlinien eignen sich hervorragend zum
Ausrichten von Fliesen, Ständerwerk, Fenster, Türen etc.
– Einfach in der Handhabung durch magnetisch gedämpftes
Pendelsystem.
– Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich
das Gerät außerhalb des Nivellierbereichs befindet.
– Das Anlegen von Gefällen erlaubt der zusätzliche Neigungsmodus.
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch
ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in
Grundstellung gebracht und richtet sich selbständig aus.
Transport LOCK: Das Gerät wird durch eine
Pendelarretierung beim Transport geschützt.
Achtung: Nicht direkt in den Strahl sehen! Der Laser darf nicht in
die Hände von Kindern gelangen! Gerät nicht unnötig auf Personen
richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig
in der angegebenen Toleranz im Werk eingestellt. Aus Gründen
der Produkthaftung möchten wir Sie auf folgendes hinweisen:
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung. Außerdem weisen wir darauf hin,
dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich
ist. Eine Kalibrierung Ihrerseits ist nur eine Annäherung und die
Genauigkeit der Kalibrierung hängt von der Sorgfalt ab.
Allgemeine Sicherheitshinweise
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Anzahl und Anordung der Laser
1H = 1 horizontale Laserlinie
1V = 1 vertikale Laserlinie
S = Neigungsfunktion
S
1H 1V
Lesen Sie vollständig die Bedienungsanleitung und das bei-
liegende Heft „Garantie- und Zusatzhinweise“. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlagen gut
aufbewahren.
!

SuperCross-Laser Compact
DE
03
1
2
3
4
5
1Einsetzen der Batterie
Das Batteriefach (5) öffnen und Batterie einlegen.
Zum Transport oder wenn das Gerät nicht benötigt wird, die
Beine (4) einklappen, die Laser ausschalten (Taste 1) und die
Transportsicherung (3) arretieren. Anschließend das Gerät
in das Softbag legen, damit das Gerät vor Beschädigung
geschützt wird.
!
1AN / AUS - Taste
2Laseraustrittsfenster
3Transportsicherung
4Ausklappbare Beine
5Batteriefach
Transportsicherung
Öffnen Arretieren
3
1.
2. –+

DE
04
± 4°
± 5 mm / 10 m
20 m
635 nm
2 / < 1 mW
1 x 1,5V Alkalizelle
(Typ AA, LR6) / 5 Std.
0°C ... +50°C
-10°C ... + 70°C
35 x 153 x 36 mm
0,13 kg
Selbstnivellierbereich
Genauigkeit
Arbeitsbereich
(von Raumhelligkeit abhängig)
Laserwellenlänge
Laserklasse / Ausgangsleistung Linienlaser
Stromversorgung / Betriebsdauer
Arbeitstemperatur
Lagertemperatur
Abmessungen (BxHxT)
Gewicht (inkl. Batterie)
Technische Daten
4EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
3Neigungsmodus
Die Transportsicherung arretieren und die Laser (Taste 1) anschalten.
Jetzt können schiefe Ebenen angelegt werden. WICHTIG: In diesem
Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich
die Laserlinien nicht mehr automatisch ausrichten.
Technische Änderungen vorbehalten 02.2010. Weitere Sicherheits-
und Zusatzhinweise unter: www.laserliner.com/info
2Horizontal und vertikal Nivellieren
Die Transportsicherung öffnen und die Laser einschalten (Taste 1).
Das Laserkreuz erscheint. Jetzt kann mit den Laserlinien horizontal
bzw. vertikal nivelliert werden.
Zum horizontal und vertikal Nivellieren muss die Out-Of-
Level Funktion aktiviert werden. Dazu die Transportsicherung
lösen. Die Out-Of-Level Funktion signalisiert, wenn sich das
Gerät außerhalb des automatischen Nivellierbereichs von 4°
befindet. In diesem Fall leuchtet die AN/AUS-Taste und die
Laser gehen aus. Das Gerät dann auf einer ebeneren Fläche
aufstellen.
!
Überprüfen Sie regelmäßig die Kalibrierung vor dem
Gebrauch, nach Transporten und langer Lagerung.
!

SuperCross-Laser Compact
DE
05
Wenn A2 und A3 mehr als 5 mm / 10 m auseinander liegen,
ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem
Fachhändler in Verbindung oder wenden Sie sich an die
Serviceabteilung von UMAREX-LASERLINER.
!

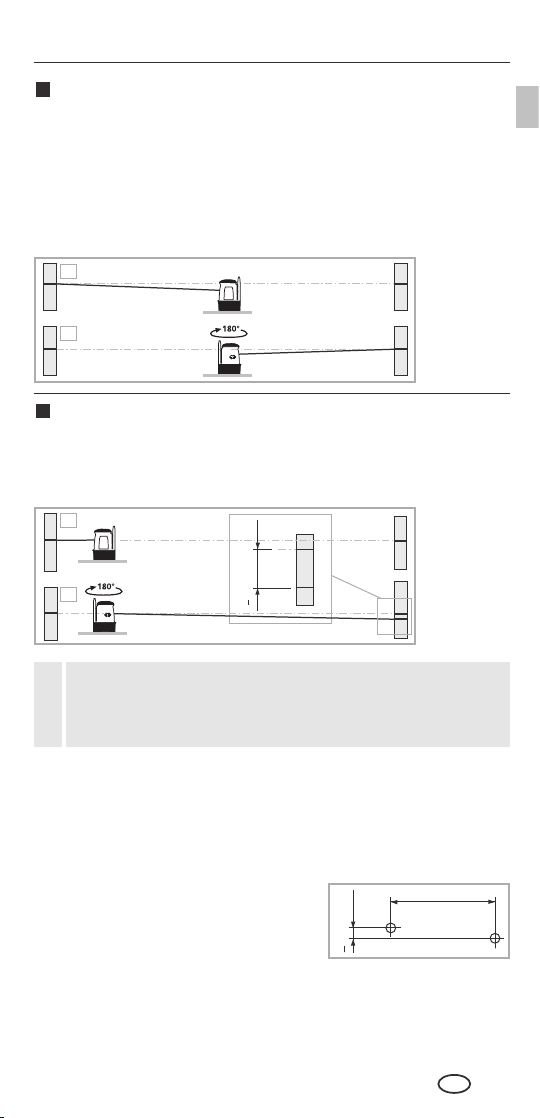

6Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
5Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie
das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m
voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die
Transportsicherung lösen (Laserkreuz an). Siehe dazu Kapitel
„Horizontales und vertikales Nivellieren“.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Überprüfung der vertikalen Linie: Gerät ca. 5 m von einer Wand
aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befesti-
gen, das Lot sollte dabei frei pendeln. Gerät einschalten und den ver-
tikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb
der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur
nicht größer als ± 1.5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen
und Laserkreuz einschalten. Punkt B an
der Wand markieren. Laserkreuz ca. 2,5 m
nach rechts schwenken und Punkt C
markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 2
mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch
Schwenken nach links wiederholen.
BC
2,5 m
< 2 mm = OK
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 5 mm / 10 m = OK

06
Compact cross-line laser with 2 laser lines
– Readily visible laser lines are outstanding for aligning tiles,
wall studding, windows, doors, etc
– Simple to use by virtue of its magnetic-dampened pendulum
system.
– Out-Of-Level: is indicated by optical signals when the unit
is outside ist self-levelling range.
– The slope-mode feature is an extra that permits gradients to be
laid out.
Special product features
Automatic alignment of the device with a magnetically
dampened pendulum system. The device is brought into initial
position and aligns itself autonomously.
Transport LOCK: The device is protected with a
pendelum lock during transport.
Caution: Do not look directly into the beam. Lasers must be kept
out of reach of children. Never intentionally aim the device at
people. This is a quality laser measuring device and is 100% factory
adjusted within the stated tolerance. For reasons of product liability,
we must also draw your attention to the following: Regularly check
the calibration before use, after transport and after extended periods
of storage. We also wish to point out that absolute calibration is
only possible in a specialist workshop. Calibration by yourself is only
approximate and the accuracy of the calibration will depend on the
care with which you proceed.
General safety instructions
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mw · 635 nm
EN 60825-1:2007-10
Number and direction of the lasers
1H = 1 horizontal laser line
1V = 1 vertical laser line
S = Slopefunction
S
1H 1V
Read the operating instructions and the enclosed brochure
„Guarantee and additional notices“ completely. Follow the
instructions they contain. Safely keep these documents for
future reference.
!
GB

SuperCross-Laser Compact
07
1
2
3
4
5
3
1.
2. –+
1Insert battery
Open the battery compartment (5) and insert a battery.
Fold in the legs (4), switch off the laser (button 1) and
lock the transport restraint (3) when the device is being
transported or not in use. Then place the device in its
soft-bag to protect it against damage.
!
1ON/OFF button
2Laser output windows
3Transport retainer
4Folding legs
5Battery compartment
Transport retainer
Open Locked
GB

08
4EU directives and disposal
This device complies with all necessary standards for the
free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
3Slope mode
Lock the transport restraint and switch on the laser (button 1). Now
slopes can be laid out. IMPORTANT: This mode cannot be used to
perform horizontal or vertical levelling because the laser lines are no
longer automatically aligned.
± 4°
± 5 mm / 10 m
20 m
635 nm
2 / < 1 mW
1 x 1.5 V alkaline cell
(type AA, LR6) / 5 hr.
0°C ... +50°C
-10°C ... + 70°C
35 x 153 x 36 mm
0,13 kg
Self-levelling range
Precision
Operating range (depending
on room illumination)
Laser wavelength
Laser class / line laser output power
Power supply / operating time
Operating temperature
Storage temperature
Dimensions (W x H x D)
Weight (incl. battery)
Subject to technical alterations 02.2010. Further safety and
supplementary notices at: www.laserliner.com/info
2Horizontal and vertical levelling
Open the transport restraint and switch on the laser (button 1). The
laser cross will appear. Now horizontal and/or vertical levelling work
can be done.
The Out-Of-Level function must be activated in order
to do horizontal and vertical levelling. It is activated by
releasing the transport restraint. The Out-Of-Level function
signals when the device is set up outside of its 4° automatic
levelling range. If this is the case, the ON/OFF button will
illuminate and the lasers will shut off. Place the device on
a surface that is more level.
!
Regularly check the calibration before use, after
transport and after extended periods of storage.
!
GB
Technical data

SuperCross-Laser Compact
09
A3
A2 A2
A1
4.
3.
A3
A2
< 5 mm / 10 m = OK
A1
A2
2.
1.
When A2 and A3 are more than 5 mm / 10 m apart, an
adjustment is necessary. Contact your authorised dealer
or else the UMAREX-LASERLINER Service Department.
!

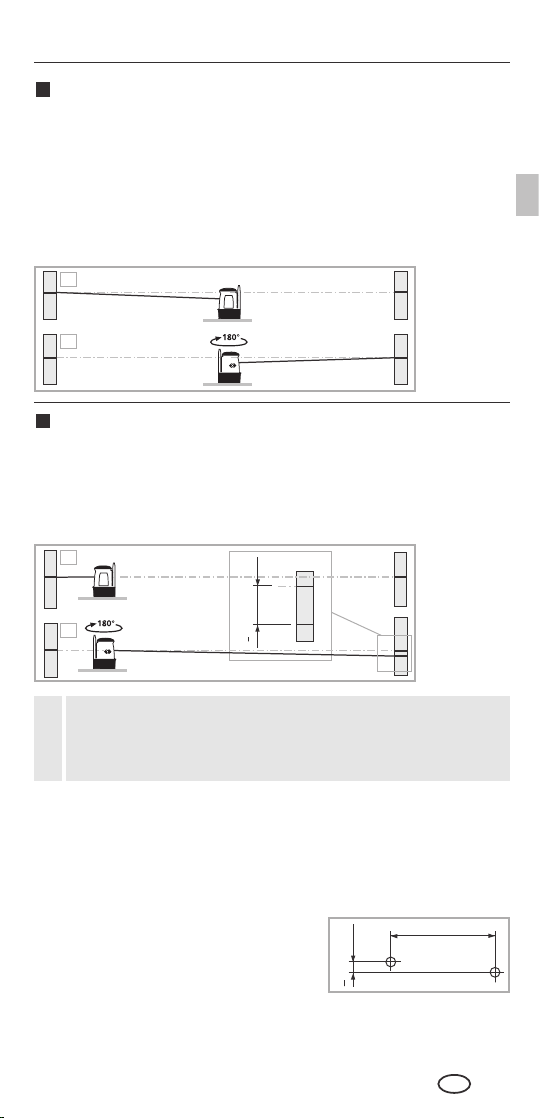

6Performing the calibration check
3. Position the device as near as possible to the wall at the height
of point A1.
4. Turn the device through 180° and mark point A3. The difference
between points A2 and A3 is the tolerance.
5Preparing the calibration check
It is possible for you to check the calibration of the laser. To do this,
position the device midway between 2 walls, which must be at
least 5 metres apart. Do this by turning the unit on, thus releasing
the transport restraint (cross laser on). See Section „Horizontal and
vertical levelling“ about this.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2. You now have
a horizontal reference between points A1 and A2.
Checking the vertical line: Position the device about 5 m from a
wall. Fix a plumb bob with a line of 2.5 m length on the wall, making
sure that the bob can swing freely. Switch on the device and align the
vertical laser to the plumb line. The precision is within the specified
tolerance if the deviation between the laser line and the plumb line
is not greater than ± 1.5 mm.
Checking the horizontal line:
Position the device about 5 m from a wall
and switch on the cross laser. Mark point B
on the wall. Turn the laser cross approx.
2.5 m to the right and mark point C.
Check whether the horizontal line from point C is level with point B
to within ± 2 mm. Repeat the process by turning the laser to the left.
GB
BC
2,5 m
< 2 mm = OK

10
Compacte kruislijnlaser met 2 laserlijnen
– De goed zichtbare laserlijnen zijn uitstekend geschikt voor
de uitlijning van tegels, regelwerk, ramen, deuren enz.
– Eenvoudig in het gebruik dankzij het magnetisch gedempte
pendelsysteem.
– Out-Of-Level: door optische signalen wordt gesignaleerd,
wanneer het apparaat zich buiten het nivelleerbereik bevindt.
– De extra neigingsmodus maakt het aanleggen van hellingen
mogelijk.
Speciale functies van het product
Automatische uitlijning van het apparaat door middel
van een magnetisch gedempt pendelsysteem. Het apparaat wordt
in de uitgangspositie gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport
beschermd d.m.v. een pendelvergrendeling.
Let op: niet direct in de laserstraal kijken, de laser buiten bereik
van kinderen houden en de laser niet onnodig op anderen richten.
De laser is een 100% kwaliteits-laser en wordt op iedere bouw
aangewend. Op basis van de productiecontrole willen wij u op
het volgende wijzen: controleer regelmatig de kalibratie voor het
gebruik, na transport en wanneer de laser langere tijd niet in
gebruik is geweest. Verder wijzen wij u erop dat een absolute
kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf
kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid
en kennis van zaken.
Algemene veiligheid
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Aantal en richting van de laser
1H = 1 horizontale laserlijn
1V = 1 verticale laserlijn
S = inclinaties (Slope-Funktion)
S
1H 1V
Lees de bedieningshandleiding en de bijgevoegde brochure
‚Garantie- en aanvullende aanwijzingen‘ volledig door.
Volg de daarin beschreven aanwijzingen op. Bewaar deze
documentatie goed.
!
NL

SuperCross-Laser Compact
11
1
2
3
4
5
3
1.
2. –+
1Plaatsen van de batterij
Het batterijvakje (5) openen en batterij plaatsen.
Klap de poten (4) in, schakel de lasers uit (toets 1) en
vergrendel de transportbeveiliging (3) als u het apparaat
transporteert of als het apparaat niet gebruikt wordt. Leg
het apparaat vervolgens in de softbag, zodat het tegen
beschadigingen beschermd wordt.
!
1AAN-/UIT-toets
2Laseruitlaat
3Transportbeveiliging
4Uitklapbare poten
5Batterijvakje
Transportbeveiliging
Openen Vergrendelen
NL

12
4EU-bepalingen en afvoer
Het apparaat voldoet aan alle van toepassing zijnde
normen voor het vrije goederenverkeer binnen de EU.
Dit product is een elektrisch apparaat en moet volgens
de Europese richtlijn voor oude elektrische en elektro-
nische apparatuur gescheiden verzameld en afgevoerd
worden.
3Neigingsmodus
Vergrendel de transportbeveiliging en schakel de lasers in (toets
1). Nu kunnen hellingen worden aangelegd. BELANGRIJK: in deze
modus kunt u niet horizontaal resp. verticaal nivelleren omdat de
laserlijnen niet meer automatisch uitlijnen.
± 4°
± 5 mm / 10 m
20 m
635 nm
2 / < 1 mW
1 x 1,5 V alkalicel
(type AA, LR6) / 5 uur
0°C ... +50°C
-10°C ... + 70°C
35 x 153 x 36 mm
0,13 kg
Zelfnivelleerbereik
Nauwkeurigheid
Werkbereik (afhankelijk van de hoeveel-
heid licht)
Lasergolflengte
Laserklasse / udgangseffekt linjelaser
Stroomvoorziejning / gebruiksduur
Werktemperatuur
Opbergtemperatuur
Afmetingen (B x H x D)
Gewicht (incl. batterijen)
Technische veranderingen voorbehouden 02.2010. Verdere veilig-
heids- en aanvullende instructies onder: www.laserliner.com/info
2Horizontaal en verticaal nivelleren
Open de transportbeveiliging en schakel de lasers in (toets 1). Het
laserkruis verschijnt. Nu kunt u met de laserlijnen horizontaal resp.
verticaal nivelleren.
Voor de horizontale en verticale nivellering moet de Out-
Of-Level-functie worden geactiveerd. Ontgrendel daarvoor
de transportbeveiliging. De Out-Of-Level-functie genereert
een signaal als het apparaat zich buiten het automatische
nivelleerbereik van 4° bevindt. In dit geval brandt de AAN/
UIT-toets en doven de lasers. Plaats het apparaat vervolgens
op een vlakkere ondergrond.
!
Controleer regelmatig de calibratie voor u de laser
gebruikt, ook na transport en wanneer de laser langere
tijd is opgeborgen geweest.
!
NL
Technische gegevens

SuperCross-Laser Compact
13
A3
A2 A2
A1
4.
3.
A3
A2
< 5 mm / 10 m = OK
A1
A2
2.
1.
BC
2,5 m
< 2 mm = OK
Als A2 en A3 meer dan 5 mm / 10 m uit elkaar liggen, dient
de laser te worden bijgesteld. Neem hiervoor contact op met
uw vakhandelaar.
!
6Kalibratie controleren
3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte
van punt A1.
4. Draai het toestel vervolgens 180° en markeer punt A3. Het
verschil tussen A2 en A3 moet binnen de tolerantie van de
nauwkeurigheid liggen.
5Kalibratiecontrole voorbereiden
U kunt de kalibratie van de laser controleren. Plaats het toestel in
het midden tussen twee muren die minstens 5 meter van elkaar
verwijderd zijn. Schakel het apparaat in, desactiveer daarvoor de
transportbeveiliging (laserkruis ingeschakeld). Zie hiervoor ook
het hoofdstuk ‚Horizontaal en verticaal nivelleren.‘
1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1
en A2 hebt u nu een horizontale referentie.
Controleren van de verticale lijn: Apparaat op ca. 5 meter van de
wand opstellen, aan de wand een lood met ongeveer 2 meter draad
bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in
de verticale positie en wanneer u de draad nadert, mag het verschil
niet meer zijn dan 1,5 mm. In dat geval blijft u binnen de gestelde
tolerantie.
Controleren van de horizontale lijn:
Apparaat op ca. 5 meter van de wand
opstellen, en het laserkruis instellen,
punt B aan de wand markeren, laserkruis
ca. 2,5 meter naar rechts draaien en
punt C markeren. Controleer nu of of de waterpaslijn van punt C op
gelijke hoogte ligt met punt B - met een tolerantie van max. 2 mm.
Dezelfde controle kunt u tevens naar links uitvoeren.
NL

14
Kompakt krydslinjelaser med 2 laserlinjer
– De tydelige laserlinjer er særdeles velegnede til afsætning af fliser,
byggeelementer, vinduer, døre m.v.
– Det magnetdæmpede pendul – system lystrer det mindste vink og
retter sig automatisk op på få sekunder.
– Out-of-level: Det indikeres via optiske signaler, når apparatet er
uden for nivelleringsområdet.
– Lægning af fald foretages med denne specialfunktion.
Særlige produktegenskaber
Automatisk indjustering af apparatet via et
magnetisk dæmpet pendulsystem. Apparatet nulstilles og
indstiller sig automatisk.
Transport LOCK (LÅS): Under transport beskyttes
apparatet af en pendullås.
Bemærk: Se aldrig direkte ind i strålen! Overlad ikke laseren
til børn! Sigt aldrig med laserstrålen mod personer eller dyr.
Instrumentet er en kvalitetslaser, der ved levering er justeret
100% i overensstemmelse med de angivne fabrikstolerancer.
Laserens retvisning skal altid kontrolleres af brugeren før
anvendelse (se afsnit om kontrol). Bemærk, at en sikker og
nøjagtig kalibrering kun er mulig på autoriseret værksted.
Foretages kalibrering af brugeren, vil resultatet afhænge af
dennes viden og omhu.
Almindelige sikkerhedsforskrifter
Laserstråling!
Se ikke ind i strålen!
Laser klasse 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Antal og placering af lasere
1H = 1 horisontal laserlinje
1V = 1 vertikal laserlinje
S = hældningsfunktion
S
1H 1V
Læs betjeningsvejledningen og det vedlagte hæfte
„Garantioplysninger og supplerende anvisninger“ grundigt
igennem. Følg de heri indeholdte instrukser. Opbevar disse
dokumenter omhyggeligt.
!
DK

SuperCross-Laser Compact
15
1
2
3
4
5
3
1.
2. –+
1Isætning af batteri
Batterilommen (5) åbnes, og batteriet ilægges.
I forbindelse med transport eller når apparatet ikke skal
bruges, skal benene (4) klappes ind, laseren slukkes (knap 1)
og transportsikringen (3) låses. Herefter lægges apparatet i
softbag‘en, så det er beskyttet mod beskadigelser.
!
1TIL/FRA-knap
2Lasers udgangsrude
3Transportsikring
4Udklappelige ben
5Batterihus
Transportsikring
Åbn Lås
DK

16
4EU-bestemmelser og bortskaffelse
Apparatet opfylder alle påkrævede standarder for fri
vareomsætning inden for EU.
Dette produkt er et elapparat og skal indsamles og
bortskaffes separat i henhold til EF-direktivet for
(brugte) elapparater.
3Hældningsfunktion
Lås transportsikringen, og tænd for laseren (knap 1). Nu kan fald
afsættes. Bemærk! Når hældningsfunktionen er aktiv, kan der ikke
nivelleres vandret og lodret, da den automatiske selvopretning er
slået fra.
± 4°
± 5 mm / 10 m
20 m
635 nm
2 / < 1 mW
1 x 1,5V alkalisk batteri
(type AA, LR6) / 5 time
0°C ... +50°C
-10°C ... + 70°C
35 x 153 x 36 mm
0,13 kg
Selvnivelleringsområde
Nøjagtighed
Rækkevidde
(afhængig af lysforhold)
Laserbølgelængde
Laserklasse / udgangseffekt linjelaser
Strømforsyning / Drifttid
Arbejdstemperatur
Opbevaringstemperatur
Mål (b x h x l)
Vægt (inkl. batterier)
Forbehold for tekniske ændringer 02.2010. Flere sikkerhedsanvisninger
og supplerende tips på: www.laserliner.com/info
2Vandret og lodret nivellering
Åbn transportsikringen, og tænd for laseren (knap 1).
Laserkrydset lyser. Nu kan der nivelleres horisontalt og
vertikalt med laserlinjerne.
Til horisontal og vertikal nivellering skal funktionen Out-Of-
Level aktiveres. Dette gøres ved at løsne transportsikringen.
Funktionen Out-Of-Level indikerer, når apparatet er uden for
det automatiske nivelleringsområde på 4°. I så fald lyser TIL/
FRA-knappen, og laserne går ud. Apparatet skal da stilles på
en plan overflade.
!
Kontrollér regelmæssigt - og altid ved påbegyndelse af ny
opgave - laserens retvisning i begge akser (se senere).
!
DK
Tekniske data

SuperCross-Laser Compact
17
A3
A2 A2
A1
4.
3.
A3
A2
< 5 mm / 10 m = OK
A1
A2
2.
1.
BC
2,5 m
< 2 mm = OK
Hvis A2 og A3 ligger mere end 5 mm / 10 m fra hinanden,
skal der foretages en justering. Indlevér laseren til forhand-
leren, som sørger for det videre fornødne.
!
6Kontrol af retvisning
3. Flyt laseren tæt til den ene væg således peger mod væggen
markér laserplanet på væggen - A3.
4. Marker derefter - uden at røre laseren – laserplanet på den
modstående væg - A4. Forskellen på A3 og A1 på den ene væg
skal være lig med forskellen på A2 og A4 på den anden væg. Er
dette ikke tilfældet, er differencen = laserens afvigelse.
5Forberedelse til kontrol af retvisning
Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne
mellemrum - opstilles laseren midt mellem 2 vægge med en
indbyrdes afstand på mindst 5 meter og tændes. Slå transport –
sikringen fra og tænd for instrumentet (laserkrydset aktiveres)
Se afsnit „Horisontal og vertikal nivellering“.
1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den
modstående væg. Da laseren er placeret nøjagtig midt mellem
de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret
overfor hinanden.
Kontrol af lodret laserlinie: Laseren opstilles ca. 5 m fra en væg.
På væggen ophænges et snorelod med 2,5 m snor, således at det
hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den
lodrette laserstråle flugter med snoren, og det kontrolleres, at linien
ikke afviger mere end 1,5 mm fra snoren.
Kontrol af vandret laserlinie:
Laseren opstilles ca. 5 m fra en væg, og
det vandrette laserkryds tændes. Kryds-
punktet markeres på væggen, hvorefter
laserkrydset drejes ca. 2,5 m til højre. Den
vandrette streg må ikke afvige mere end 2 mm fra markeringen af
krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til
venstre.
DK

18
Laser à ligne croisée compact à 2 lignes laser
– Les lignes laser bien visibles sont idéales pour l’alignement
de carrelages, de supports, de fenêtre, etc.
– Cet instrument est facile à utiliser grâce au système pendulaire à
ralentisseur magnétique.
– Out-Of-Level : les signaux optiques avertissent l’utilisateur de
l’appareil lorsque ce dernier se trouve au-delà de la plage
d’auto-nivellement.
– Le mode inclinaison permet de le placer sur une pente.
Caractéristiques du produit spécial
Orientation automatique de l‘instrument par un
système pendulaire à ralentisseur magnétique. L‘instrument
est mis en position initiale et s‘oriente de manière autonome.
Transport LOCK (Verrouillage pour le transport) :
un système de blocage pendulaire protège l’appareil pendant
le transport.
Attention : Ne pas regarder directement le rayon! Le laser ne doit
pas être mis à la portée des enfants! Ne pas l‘appareil sur des
personnes sauf si nécessaire. L‘outil est un appareil de mesure laser
de grande qualité, dont les marges de tolérance sont réglées en
usine avec une exactitude parfaite. Pour des raisons de garantie
nous attirons votre attention sur les points suivants : Contrôler
régulièrement le calibrage avant chaque utilisation et après chaque
transport. Nous attirons votre attention sur le fait qu‘un calibrage
optimal n‘est réalisable que par un artisan expérimenté. Un calibrage
performant par vousmême dépend de votre compétence personnelle.
Consignes générales de sécurité
Rayonnement laser!
Ne pas regarder dans
le faisceau!
Appareil à laser de classe 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Quantité et direction des lasers
1H = 1 ligne laser horizontale
1V = 1 ligne laser verticale
S = Inclinaisons
S
1H 1V
Lisez entièrement le mode d‘emploi et le carnet ci-joint
„Remarques supplémentaires et concernant la garantie“
ci-jointes. Suivez les instructions mentionnées ici. Conservez
ces informations en lieu sûr.
!
FR

SuperCross-Laser Compact
19
1
2
3
4
5
3
1.
2. –+
1Installation de la pile
Ouvrez le compartiment de la pile (5) et insérez les piles.
Pour le transport ou pendant les périodes d‘inutilisation de
l‘appareil, repliez les pieds (4), éteignez le laser (touche 1) et
la sécurité de transport (3). Rangez ensuite l‘appareil dans la
pochette afin que l‘appareil soit protégé de tout dommage.
!
1Touche MARCHE/ARRÊT
2Fenêtre de sortie
du rayon laser
3Blocage de transport
4Pieds escamotables
5Compartiment à piles
Blocage de transport
Ouvrir Fermer
FR

20
4Réglementation UE et élimination des déchets
L‘appareil est conforme à toutes les normes nécessaires
pour la libre circulation des marchandises dans l‘Union
européenne.
Ce produit est un appareil électrique et doit donc faire
l‘objet d‘une collecte et d‘une mise au rebut sélectives
conformément à la directive européenne sur les anciens
appareils électriques et électroniques (directive DEEE).
3Mode inclinaison
Ouvrez la sécurité de transport et allumez le laser (touche 1). Il est
maintenant possible de travailler sur des plans inclinés. Important :
Il n’est pas possible d’effectuer un nivellement horizontal ou vertical
dans ce mode étant donné que les lignes laser ne s’orientent pas
automatiquement.
± 4°
± 5 mm / 10 m
20 m
635 nm
2 / < 1 mW
1 pile alcaline 1,5 V
(Type AA, LR6) / 5 h
0°C ... +50°C
-10°C ... + 70°C
35 x 153 x 36 mm
0,13 kg
Plage de mise à niveau automatique
Précision
Plage de travail (dépend de
la luminosité dans le local)
Longueur de l’onde laser
Classe de laser /
Puissance de sortie du laser à lignes
Alimentation électrique /
Durée de fonctionnement
Température de travail
Température de stockage
Dimensions (l x h x p)
Poids (pile incluse)
Sous réserve de modifications techniques 02.2010. Autres remarques
complémentaires et consignes de sécurité sur www.laserliner.com/info
2Nivellements horizontal et vertical
Ouvrez la sécurité de transport et allumez les lasers (touche 1).
La croix laser est visible. Il est maintenant possible de procéder
au nivellement vertical ou horizontal.
Activez la fonction Out-Of-Level pour réaliser la mise à niveau
horizontale et verticale. Desserrez la sécurité de transport. La
fonction Out-Of-Level avertit l’utilisateur lorsque l’instrument
se trouve en dehors du champ de nivellement de 4°. Dans ce
cas, la touche Marche/Arrêt clignote et les lasers s‘éteignent.
Posez alors l‘appareil sur une surface plus plane.
!
Vérifier régulièrement le calibrage avant utilisation, à la suite
d’un transport ou d’une longue période de stockage.
!
FR
Données techniques
