LaserLiner CompactPlane-Laser 3D User manual

CompactPlane-Laser 3D
DE
02
GB
09
NL
16
DK
23
FR
ES
IT
PL
FI
PT
SE
30
37
44
51
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
1H360° 2V360°
S
Laser
650nm

02
Dreidimensionaler Laser mit einem horizontalen und zwei
vertikalen 360°-Laserkreisen und Neigungsfunktion zum
Aussrichten von Fliesen, Ständerwerk, Fenster, Türen etc.
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe
der Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
HMMDQG@KACDQ2ODYHÖJ@SHNMDMDHM
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
m BGSTMF-HBGSHMCDMCHQDJSDMNCDQQD×DJSHDQSDM2SQ@GKAKHBJDM
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
m!DSQ@BGSDM2HDCDM+@RDQRSQ@GKNCDQCHD1D×DJSHNMDMMHDL@KRLHSNOSHRBGDM
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
m&TSQD×DJSHDQDMCDROHDFDKMCDNCDQFK«MYDMCD%K«BGDMRHMCV«GQDMCCDR
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
DE

03
CompactPlane-Laser 3D
+–
–+

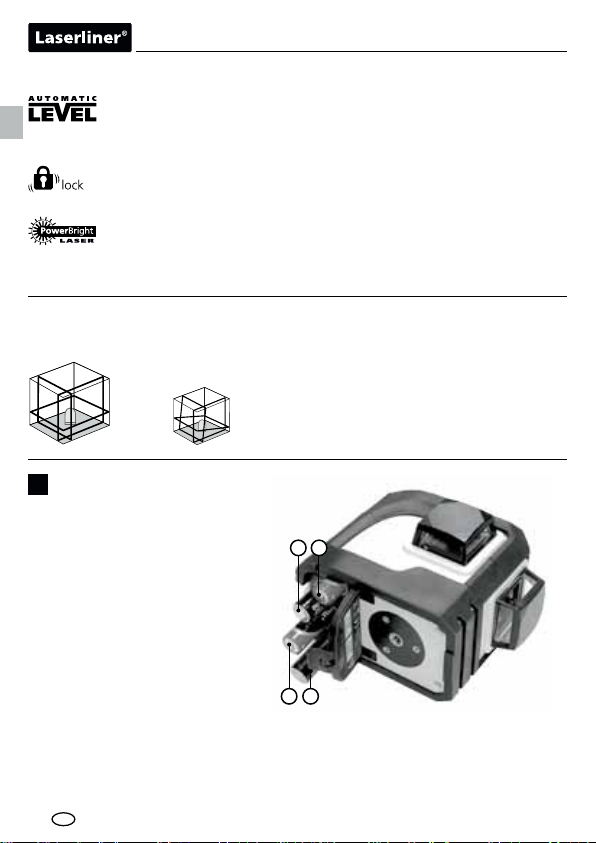

1Batterien einlegen
Das Batteriefach öffnen und
Batterien (4 x Typ AA) gemäß
den Installationssymbolen
einlegen. Dabei auf korrekte
Polarität achten.
Anzahl und Anordnung der Laser
H = horizontale Laser / V = vertikale Laser / S = Neigungsfunktion
1H 2V S
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien
in Geräten mit PowerBright-Technologie. Diese bleiben sichtbar
auf längere Entfernungen, bei hellem Umgebungslicht und auf
dunklen Oberflächen.
DE

04
2
4
2
4
1
3
ab
5
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter auf “OFF” stellen!
!

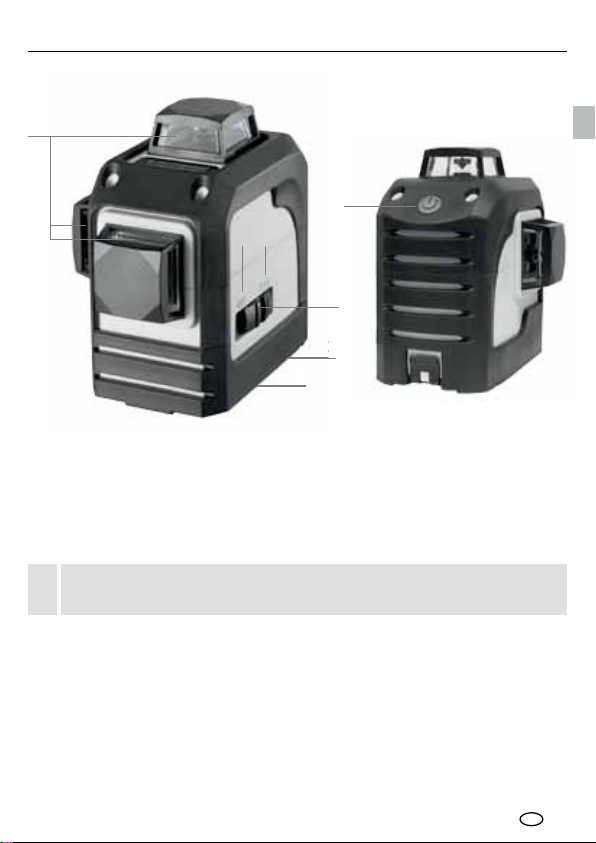

Laseraustrittsfenster
Batteriefach
(Unterseite)
Schiebeschalter
aAN
bAUS / Transport-
sicherung /
Neigungsmodus
1/4”-Stativgewinde
(Unterseite)
Wahltaste Laserlinien /
Neigungsmodus ein
1
2 34
5
DE

05
CompactPlane-Laser 3D
LASER LASER LASER LASER
Die Transportsicherung nicht lösen, Schiebeschalter (3) auf “OFF” stellen.
Die Taste (5) 5 Sekunden drücken, um den Neigungsmodus einzuschalten.
Die Laser können nun mit der Wahltaste (5) ausgewählt werden. Jetzt können
schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten
sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken
der Laserlinien signalisiert.

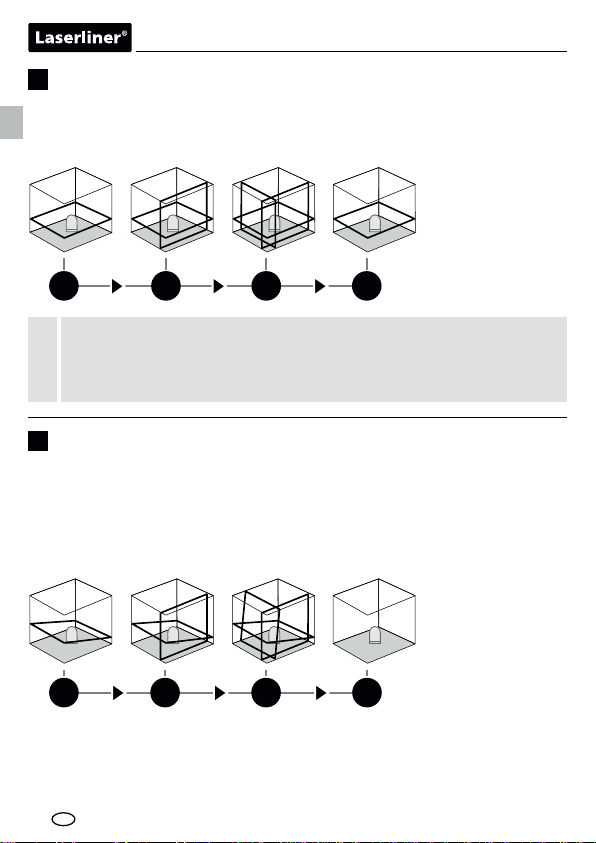

3Neigungsmodus
Zum horizontalen und vertikalen Nivellieren muss die Transportsiche-
rung gelöst sein. Sobald sich das Gerät außerhalb des automatischen
Niverllierbereichs von 3,5° befindet, blinken die Laserlinien. Positionieren
Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
!
2Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (3) auf “ON” stellen.
Die horizontale Laserlinie erscheint. Mit der Wahltaste können die
Laserlinien einzeln zugeschaltet werden.
LASER LASER LASER LASER
DE

06
A3
A2 A2
A1
4.
3.
A3
A2
< 0,35 mm / m = OK
A1
A2
2.
1.
Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine
Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in
Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!

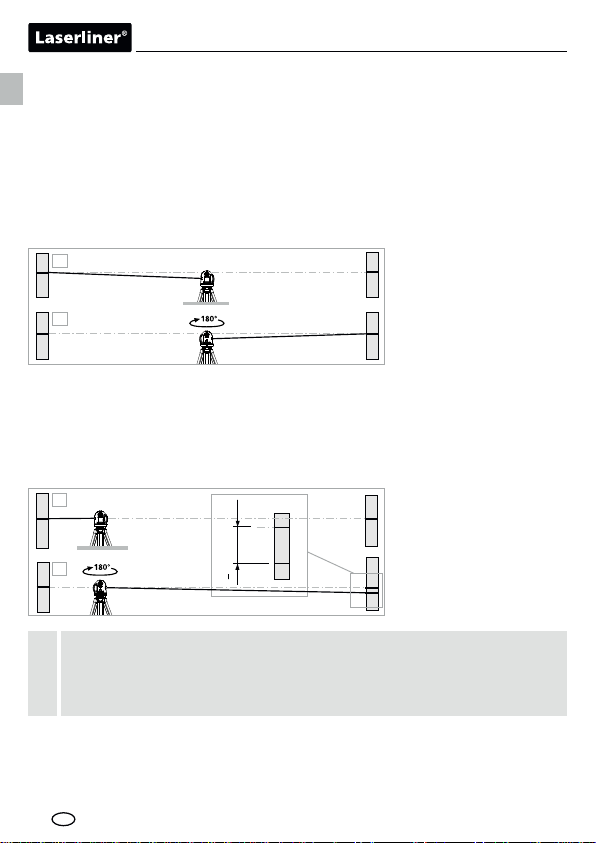

Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
DE

07
CompactPlane-Laser 3D
BC
2,5 m
< 1,75 mm = OK
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und Laser-
kreuz einschalten. Punkt B an der Wand markieren.
Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob waagerechte
Linie von Punkt C ± 1,75 mm auf der gleichen Höhe
mit dem Punkt B liegt. Vorgang durch Schwenken
nach links wiederholen.
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 1,75 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
DE

08
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Technische Daten
Selbstnivellierbereich ± 3,5°
Genauigkeit ± 3,5 mm / 10 m
Arbeitsbereich (von Raumhelligkeit abhängig) 15 m
Laserwellenlänge 650 nm
Laserklasse / Ausgangsleistung Linienlaser 2 / < 1 mW
Stromversorgung 4 x 1,5 V Alkalibatterien
(Typ AA, LR6)
Betriebsdauer
mit 3 Laserebenen
mit 2 Laserebenen
mit 1 Laserebene
ca. 6 Std.
ca. 10 Std.
ca. 25 Std.
Betriebstemperatur 0°C ... +50°C
Lagertemperatur -10°C ... +70°C
Abmessungen (B x H x T) 85 x 122 x 132 mm
Gewicht (inkl. Batterien) 675 g
Technische Änderungen vorbehalten. 05.2016
DE

09
CompactPlane-Laser 3D
GB
Three-dimensional laser with a horizontal and two vertical
360° laser circles and slope function for aligning tiles, wall
studding, windows, doors etc.
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they contain.
This document must be kept in a safe place and if the laser device is
passed on, this document must be passed on with it.
!
General safety instructions
– The device must only be used in accordance with its intended purpose and
VHSGHMSGDRBNODNESGDRODBHÖB@SHNMR
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 650 nm
EN 60825-1:2014
m SSDMSHNM#NMNSKNNJHMSNSGDCHQDBSNQQD×DBSDCAD@L
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should
shut their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments
(magnifying glass, microscope, binoculars)
ADTRDCSNKNNJ@SSGDK@RDQAD@LNQQD×DBSHNMR
– Do not use the laser at eye level (1.40 ... 1.90 m)
m1D×DBSHUDRODBTK@QNQRGHMXRTQE@BDRLTRSADBNUDQDCVGHKRSK@RDQCDUHBDR
are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.

10
+–
–+
Devices with PowerBright technology have special high-
performance diodes to produce super bright laser lines
These remain visible over longer distances, in bright ambient
light and on dark surfaces.

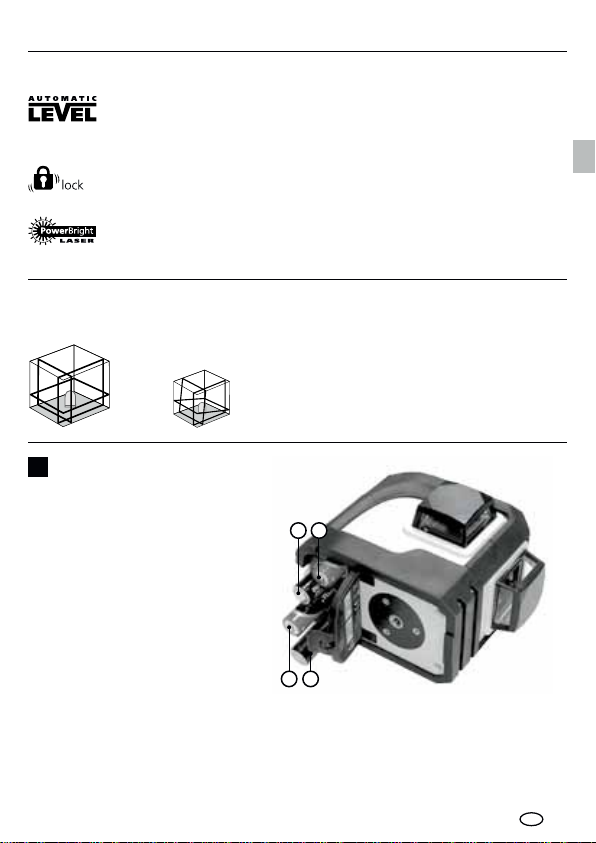

1Inserting batteries
Open the battery compartment
and insert batteries (4 x type AA)
according to the symbols. Be sure
to pay attention to polarity.
Number and direction of the lasers
H = horizontal laser / V = vertical laser / S = slopefunction
1H 2V S
Special product features
Automatic alignment of the device with a magnetically dampened
pendulum system. The device is brought into initial position and
aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum lock
during transport.
GB

11
CompactPlane-Laser 3D
2
4
2
4
1
3
ab
5
When transporting always switch off all lasers, secure the pendulum
and set the slide switch to "OFF"!
!
Laser output windows
Battery compartment
(bottom)
Slide switch
aON
bOFF /
Transport lock /
Slope mode
1/4” tripod threads
(bottom)
Laser line
selection button /
Slope mode on
1
2 34
5
GB

12
LASER LASER LASER LASER
LASER LASER LASER LASER
Do not release the transport restraint, set slide switch (3) to "OFF". Press
button (5) for 5 seconds to switch on slope mode. The lasers can now be
selected with the selector button (5). Sloping planes and tilts can now be
measured. In this mode, the laser lines no longer align automatically.
3GHRHRRHFM@KHRDCAXSGDK@RDQKHMDR×@RGHMF

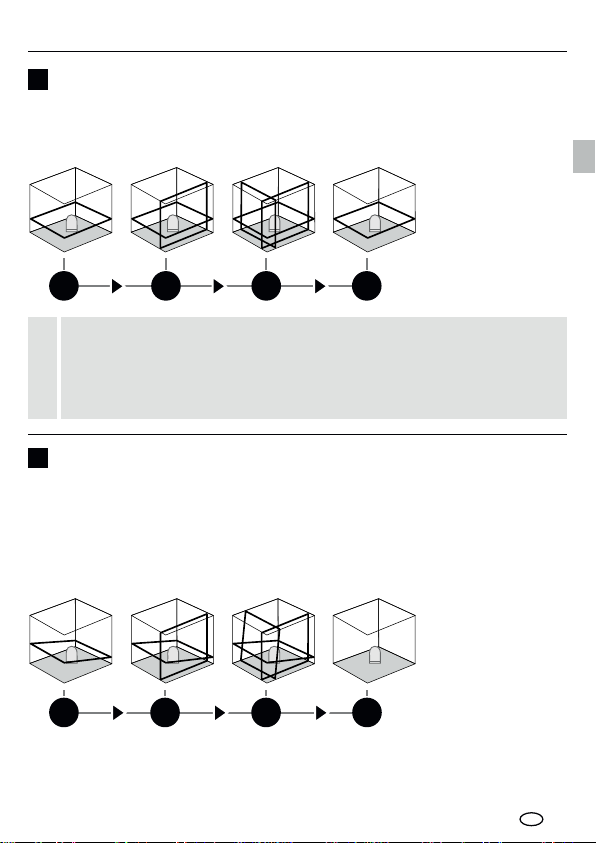

3Slope mode
The transport restraint must be released for horizontal and vertical
levelling. The laser lines flash and a signal sounds as soon as the device
is outside the automatic levelling range of 3.5°. Position the device
such that it is within the levelling range.
!
2Horizontal and vertical levelling
Release the transport restraint, set slide switch (3) to "ON". The horizontal
laser line appears. The laser lines can be switched on individually with the
selection button.
GB

13
CompactPlane-Laser 3D
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0.35 mm / m = OK
If points A2 and A3 are more than 0.35 mm / m, the device is
in need of calibration. Contact your authorised dealer or else
the UMAREX-LASERLINER Service Department.
!

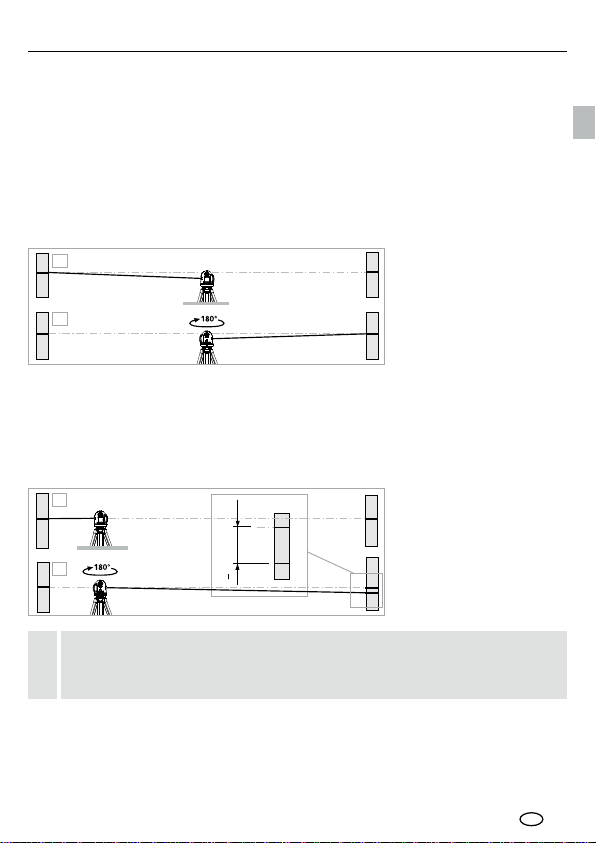

Performing the calibration check
3. Position the device as near as possible to the wall
at the height of point A1.
4. Turn the device through 180° and mark point A3. The
difference between points A2 and A3 is the tolerance.
Preparing the calibration check
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Switch the device on (Laser cross ON). The best calibration results are
achieved if the device is mounted on a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2. You now
have a horizontal reference between points A1 and A2.
GB

14
BC
2.5 m
< 1.75 mm = OK
Checking the horizontal line
Position the device about 5 m from a wall and
switch on the cross laser. Mark point B on the
wall. Turn the laser cross approx. 2.5 m to the
right and mark point C. Check whether the
horizontal line from point C is level with point B
to within ± 1.75 mm. Repeat the process by turning
the laser to the left.
Checking the vertical line
Position the device about 5 m from a wall. Fix a plumb bob with a line of
2.5 m length on the wall, making sure that the bob can swing freely. Switch
on the device and align the vertical laser to the plumb line. The precision is
within the specified tolerance if the deviation between the laser line and
the plumb line is not greater than ± 1.75 mm.
Regularly check the calibration before use, after transport and after
extended periods of storage.
!
GB

15
CompactPlane-Laser 3D
GB
Technical data
Self-levelling range ± 3.5°
Accuracy ± 3.5 mm / 10 m
Operating range
(depending on room illumination) 15 m
Laser wavelength 650 nm
Laser class / line laser output power 2 / < 1 mW
Power supply 4 x 1.5 V alkaline batteries
(type AA, LR6)
Operating time
with 3 laser levels
with 2 laser levels
with 1 laser level
approx. 6 hours
approx. 10 hours
approx. 25 hours
Operating temperature 0°C ... +50°C
Storage temperature -10°C ... +70°C
Dimensions (W x H x D) 85 x 122 x 132 mm
Weight (incl. batteries) 675 g
Subject to technical changes without notice. 05.2016
EU directives and disposal
This device complies with all necessary standards for
the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info

16
NL
Driedimensionele laser met een horizontale en twee verticale
360°-lasercirkels en neigingsfunctie voor de uitlijning van tegels,
regelwerk, ramen, deuren enz.
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie-
en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven
aanwijzingen op. Bewaar deze documentatie en geef ze door als u de
laserinrichting doorgeeft.
!
Algemene veiligheidsaanwijzingen
m&DAQTHJGDS@OO@Q@@STHSRKTHSDMCCNDKL@SHFAHMMDMCD@@MFDFDUDMRODBHÖB@SHDR
Laserstraling!
Niet in de straal kijken!
Laser klasse 2
< 1 mW · 650 nm
EN 60825-1:2014
m.OFDKDS*HIJMNNHSHMCDCHQDBSDNEQD×DBSDQDMCDRSQ@@K
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten
en uw hoofd zo snel mogelijk uit de straal te bewegen.
m!DJHIJCDK@RDQRSQ@@KNECDQD×DBSHDRMNNHSLDSADGTKOU@MNOSHRBGD@OO@Q@SDM
(loep, microscoop, verrekijker, …).
– Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
m&NDCQD×DBSDQDMCDROHDFDKDMCDNEFK@MYDMCDNOODQUK@JJDMLNDSDMSHICDMR
het gebruik van laserinrichtingen worden afgedekt.
– In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door
afbakeningenen scheidingswanden beperkt en het laserbereik door middel
van waarschuwingsborden gekenmerkt worden.
– Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan.
– Dit apparaat is geen speelgoed en hoort niet thuis in kinderhanden.

17
CompactPlane-Laser 3D
+–
–+
Speciale hoogvermogensdioden produceren dubbel zo felle
laserlijnen. Deze blijven zichtbaar over langere afstand, bij fel
omgevingslicht en op donkere oppervlakken.
1Batterijen plaatsen
Open het batterijvakje en
plaats de batterijen (4 x
type AA) overeenkomstig
de installatiesymbolen. Let
daarbij op de juiste polariteit.
Aantal en richting van de laser
H = horizontale laserlijn / V = verticale laserlijn / S = inclinaties (Slope-Funktion)
1H 2V S
Speciale functies van het product
Automatische uitlijning van het apparaat door middel van een
magnetisch gedempt pendelsysteem. Het apparaat wordt in de
uitgangspositie gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport beschermd
d.m.v. een pendelvergrendeling.
NL

18
2
4
2
4
1
3
ab
5
Schakel vóór het transport altijd alle lasers uit, zet de pendel vast
en de schuifschakelaar op 'OFF'!
!
Laseruitlaat
Batterijvakje
(onderzijde)
Schuifschakelaar
aAAN
b UIT / Transport-
beveiliging /
Neigingsmodus
1/4”-schroefdraad
(onderzijde)
Keuzetoets laserlijnen /
Neigingsmodus aan
1
2 34
5
NL

19
CompactPlane-Laser 3D
LASER LASER LASER LASER
LASER LASER LASER LASER
Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (3) op
'OFF'. Druk gedurende 5 seconden op de toets (5) om de neigingsmodus in te
schakelen. De lasers kunnen nu met de keuzetoets (5) worden geselecteerd.
Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus
worden de laserlijnen niet meer automatisch uitgelijnd. Dit wordt gesignaleerd
door de knipperende laserlijnen.
3Neigingsmodus
Voor de horizontale en verticale nivellering moet de transport-
beveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten
het automatische nivelleerbereik van 3,5° bevindt, knipperen
de laserlijnen en klinkt een signaal. Positioneer het apparaat
zodanig dat het zich binnen het nivelleerbereik bevindt.
!
2Horizontaal en verticaal nivelleren
Deactiveer de transportbeveiliging en zet de schuifschakelaar (3) op 'ON'.
De horizontale laserlijn verschijnt. Met behulp van de keuzetoets kunnen
de laserlijnen afzonderlijk worden ingeschakeld.
NL

20
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,35 mm / m = OK
Wanneer het verschil tussen punt A2 en A3 groter is dan de
aangegeven tolerantie, nl. 0,35 mm / m, is een kalibratie nodig.
Neem hiervoor contact op met uw vakhandelaar of met de
serviceafdeling van UMAREX-LASERLINER.
!
Kalibratie controleren
3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen
A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.
Kalibratiecontrole voorbereiden
U kunt de kalibratie van de laser controleren. Plaats het toestel in het
midden tussen twee muren die minstens 5 meter van elkaar verwijderd
zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.
1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2.
Tussen A1 en A2 hebt u nu een horizontale referentie.
NL
