LaserLiner PowerCross-Laser 5G DLD User manual

PowerCross-Laser 5G DLD
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
DE
02
GB
10
NL
18
DK
26
FR
ES
IT
PL
FI
PT
SE
34
42
50
58
66
74
82
Laser
510-650 nm
Li-Ion
Battery

02
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft
„Garantie- und Zusatzhinweise“. Befolgen Sie die darin enthaltenen
Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe
der Lasereinrichtung mitzugeben.
!

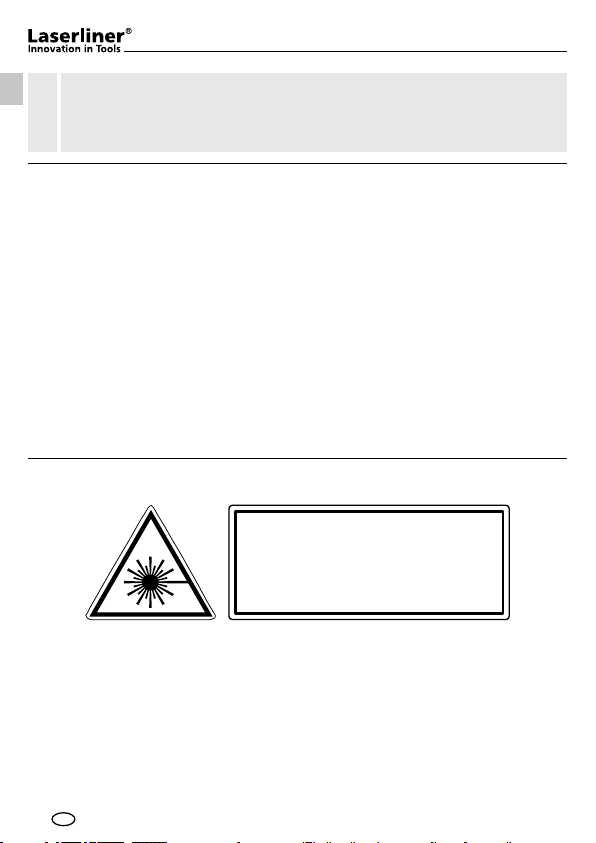

Allgemeine Sicherheitshinweise
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Der Laser darf nicht in die Hände von Kindern gelangen!
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2M ins Auge trifft, sind die Augen bewusst
zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
Laserstrahlung!
Nicht in den Strahl blicken oder direkt
mit optischen Instrumenten betrachten.
Laser Klasse 2M · < 5 mW · 510-650 nm
EN 60825-1:2007-10
Funktion / Verwendung
Kreuzlinien-Laser mit extrem hellen grünen Laserlinien zum horizontalen und
vertikalen Nivellieren und Lotfunktion.
– Die vertikalen Laserlinien sind rechtwinklig zueinander ausgerichtet.
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
– Einfache und exakte Lotfunktion mit dem zusätzlichen Lotlaser
unten und dem Laserkreuz oben.
– Einzeln schaltbare Laserlinien.
– Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät
außerhalb des Nivellierbereichs befindet.
– Lange Betriebsdauer durch leistungsstarken Lithium-Ionen Akku.
– Exakte Positionierung der Laserlinien durch das drehbare Gehäuse mit
Seitenfeinantrieb.
– Selbstnivellierbereich 2°, Genauigkeit 1,5 mm / 10 m

03
PowerCross-Laser 5G DLD
DE
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck inner-
halb der Spezikationen ein. Umbauten oder Veränderungen am Gerät sind
nicht gestattet.

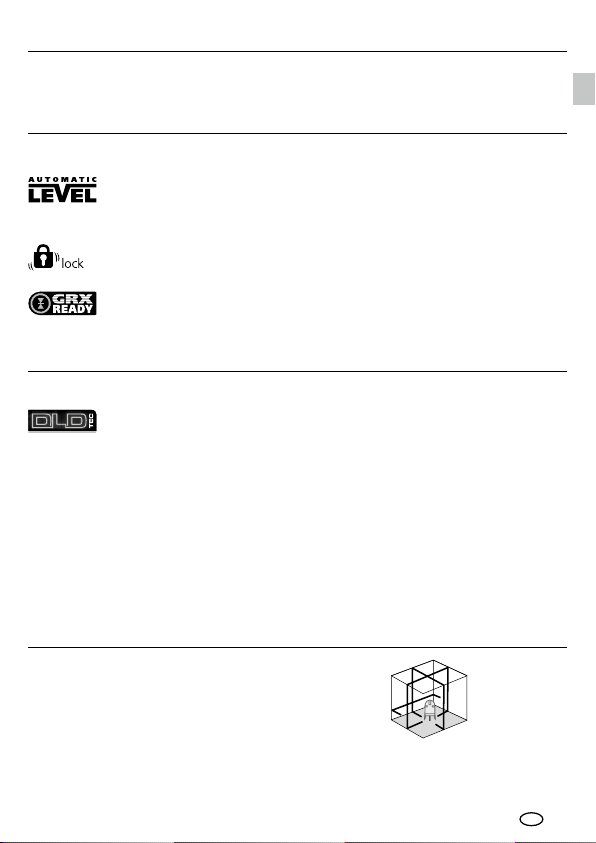

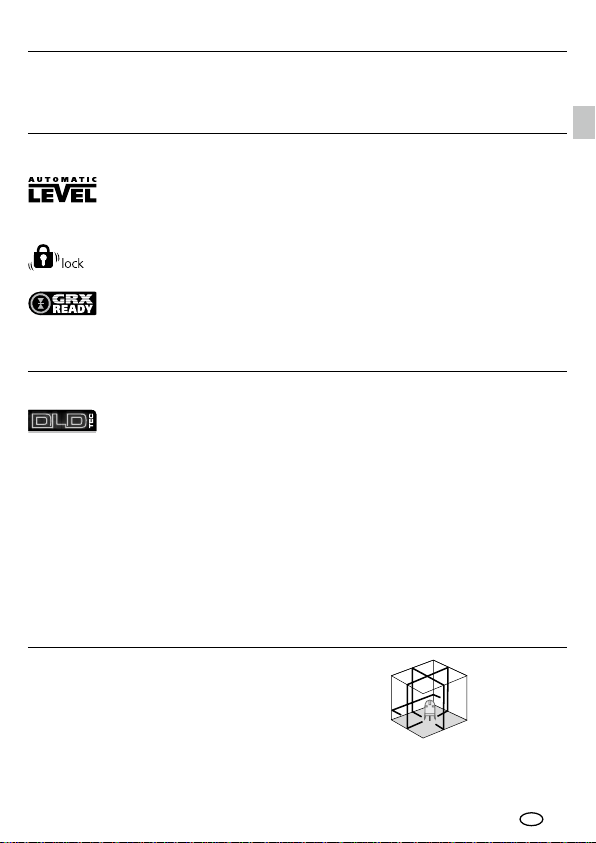

Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
Mit der GRX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laser-
linien pulsieren mit einer hohen Frequenz und werden durch
spezielle Laserempfänger auf große Entfernungen erkannt.
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen für eine hohe
Qualität der Linie, ein sauberes, klares und dadurch gut sicht-
bares Linienbild. Im Gegensatz zu früheren Generationen sind
sie temperaturstabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit
im Wellenbereich des grünen Laser als zum Beispiel beim roten
Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur
roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also
Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter
ungünstigen Bedingungen.
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
D = Lotlaser (downpoint)

04
1
7
8
9
12
13
2
3
4
5
6
10
11

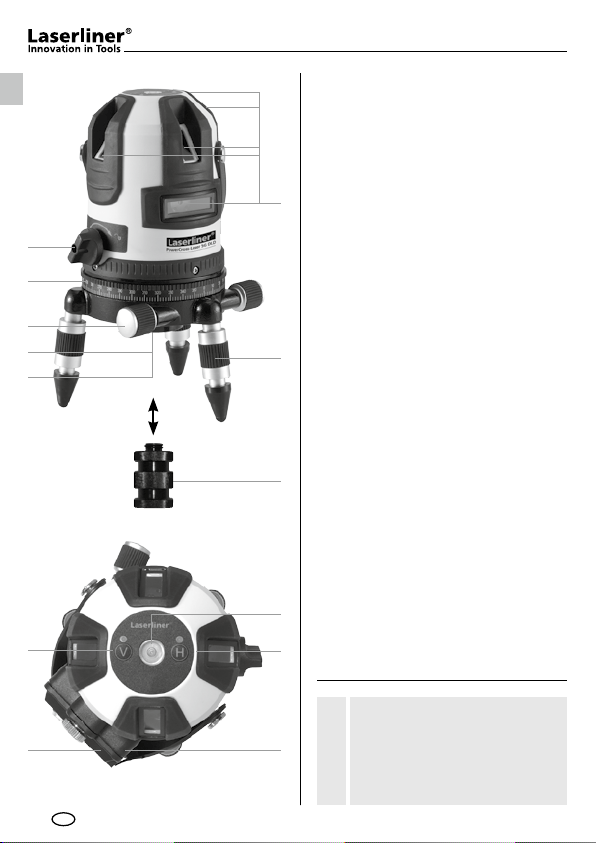

DE
1
2
3
4
5
6
7
8
9
10
11
12
13
Laseraustrittsfenster
AN- / AUS-Schalter
Transportsicherung
360° Horizontalkreis
Seitenfeinantrieb
5/8” Gewinde (Unterseite)
Austritt Lotlaser (Unterseite)
Justierfüße mit abnehmbaren
Gummikappen
Adapter für Kurbel-
und Teleskopstative
Libelle zur groben Ausrichtung
mit Hintergrundbeleuchtung /
Low Bat.-Anzeige: Batterie-
ladung gering, wenn die
Libelle blinkt
Lithium-Ionen Akku
(abnehmbar)
Vertikale Laserlinien
Horizontale Laserlinie
Anschlussbuchse
für Ladegerät
Zum Transport immer das
Gerät mit der Transport-
sicherung (2) ausschalten,
damit das Gerät vor Be-
schädigung geschützt wird.
!

05
PowerCross-Laser 5G DLD
1
2
DE

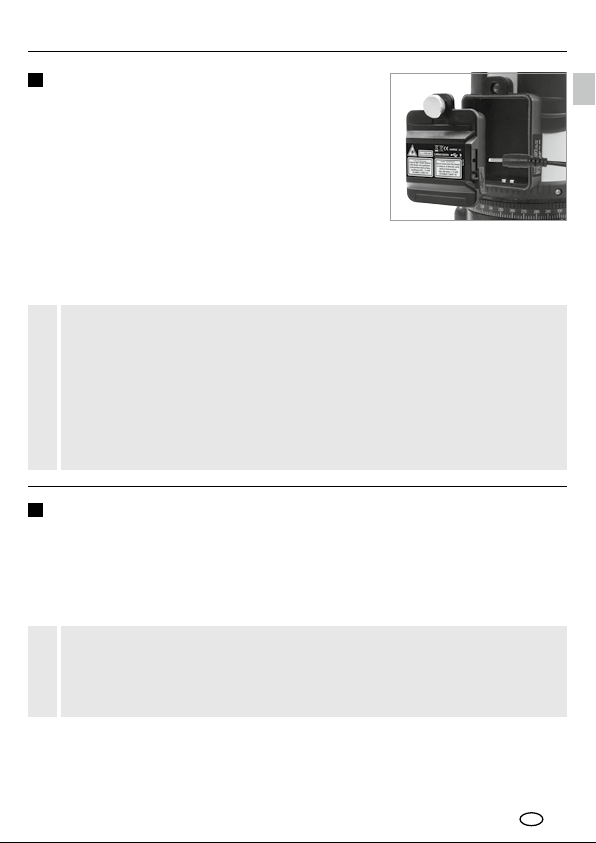

Handhabung Lithium-Ionen Akku
Vor dem ersten Einsatz den Akku in das Gerät
einsetzen und vollständig aufladen (min. 4 Std).
Dazu das Ladegerät mit dem Akku verbinden.
Während der Akku geladen wird, leuchtet die
LED des Akkupacks rot. Der Ladevorgang ist
abgeschlossen, wenn die LED grün leuchtet.
Sobald die Hintergrundbeleuchtung der Dosen-
libelle blinkt, ist die Batterieladung schwach.
Dann den Akku erneut aufladen. Der Akku
kann auch außerhalb des Gerätes oder
während des Betriebes geladen werden.
– Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
– Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu
Verbrennungen und Feuer führen.
– Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
Horizontales und vertikales Nivellieren
Die Transportsicherung (2) nach rechts drehen und die Pendelarretierung
lösen. Die Laser werden durch das Pendelsystem automatisch ausgerichtet
und der horizontale Laser leuchtet konstant. Die Laser lassen sich einzeln
mit den Tasten H und V ein- bzw. ausschalten. Nun kann horizontal bzw.
vertikal nivelliert werden.
Wenn das Gerät zu schräg aufgestellt wurde (außerhalb von 2°),
blinken die Laser. Dann das Gerät mit den Justierfüßen (7) ausrichten
oder auf einer ebeneren Fläche aufstellen. Die Dosenlibelle (9) dient
dabei zur Orientierung.
!

06
3
4
4
3
Neigungsmodus
Die Pendelarretierung nicht lösen oder die
Transportsicherung (2) nach links drehen.
Die Laser einschalten (Tasten 11, 12). Jetzt
können schiefe Ebenen bzw. Neigungen
angelegt werden. Die Laser blinken
zwischendurch, um zu signalisieren, dass
sich das Gerät nicht automatisch ausrichtet.
Laserlinien positionieren
Das Oberteil des Gerätes läßt sich zur groben Ausrichtung der Laser auf dem
Sockel drehen. Die genaue Positionierung kann mit dem Seitenfeinantrieb (4)
bestimmt werden. Die Justierfüße (7) ermöglichen das Aufstellen des Gerätes
auf schrägen Flächen.
Der frei drehbare Horizontalkreis (3) erleichtert das Drehen des Gerätes in
einem gewünschten Winkel. Einfach die Scala auf Null stellen, anschließend
das Gerät auf die gewünschte Gradzahl drehen.
DE

07
PowerCross-Laser 5G DLD
5
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger GRX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht
mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional).
Der Handempfängermodus ist automatisch eingeschaltet.
Beachten Sie die Bedienungsanleitung des entsprechenden Laser-
empfängers.
!
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
DE

08
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 1,5 mm / 10 m = OK

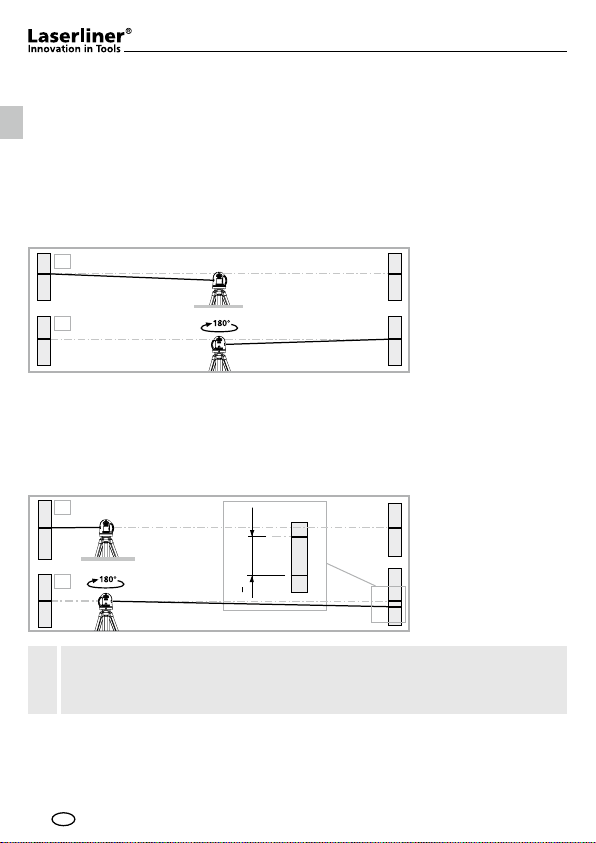

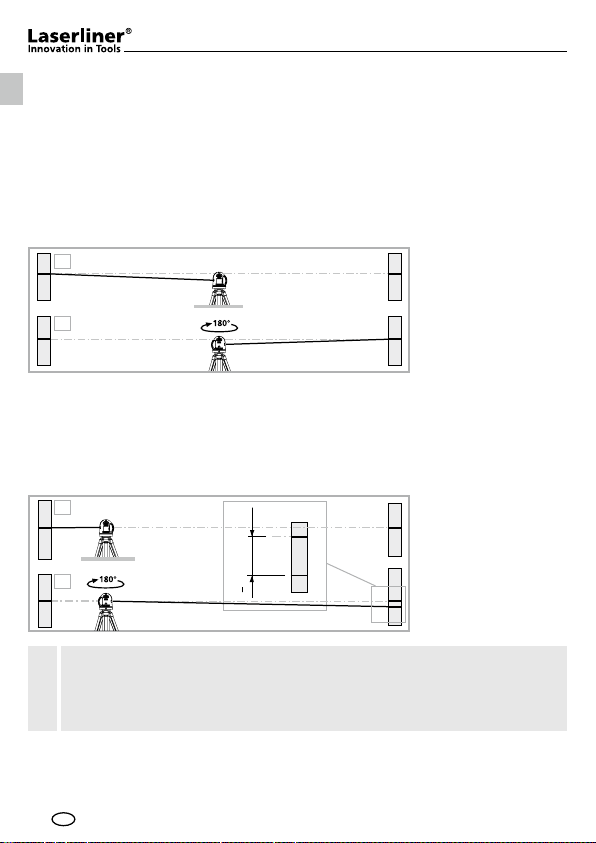

Kalibrierung überprüfen:
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Kalibrierungsüberprüfung vorbereiten:
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein, dazu die Transportsicherung lösen (Laserkreuz an).
Zur optimalen Überprüfung bitte ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Wenn A2 und A3 mehr als 1,5 mm / 10 m auseinander liegen, ist
eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
DE

09
PowerCross-Laser 5G DLD
BC
2,5 m
<2 mm = OK
Technische Daten (technische Änderungen vorbehalten 04.15)
Selbstnivellierbereich ±2°
Genauigkeit ±1,5 mm / 10 m
Laserwellenlänge Linienlaser (grün) 510 nm
Laserwellenlänge Lotlaser (rot) 650 nm
Laserklasse / Ausgangsleistung Linienlaser 2M / < 5 mW
Laserklasse / Ausgangsleistung Lotlaser 2 / ≤ 1 mW
Stromversorgung Lithium-Ionen Akku
Betriebsdauer Akku (alle Laser an) ca. 4 Std.
Ladedauer Akku ca. 4 Std.
Arbeitstemperatur 0°C ... + 50°C
Lagertemperatur -10°C ... + 70°C
Gewicht (inkl. Akku) 1,4 kg
Abmessung (B x H x T) 120 x 120 x 200 mm
Überprüfung der vertikalen Linie:
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m
langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten
und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt inner-
halb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur
nicht größer als ± 1,5 mm beträgt.
Überpüfung der horizontalen Linie:
Gerät ca. 5 m von einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen
Sie, ob waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem
Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
DE

10
GB
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
General safety instructions
– Attention: Do not look into the direct or reected beam.
– The laser may not get into the hands of children!
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2M laser radiation, they should
shut their eyes and immediately move away from the beam.
– Do not expose the device to mechanical stress, extreme temperatures,
moisture or signicant vibration.
Laser radiation!
Do not stare into the beam or observe
it directly with optical instruments.
Class 2M laser · < 5 mW · 510-650 nm
EN 60825-1:2007-10
Function / Application
Cross-line laser with intense light green laser lines for horizontal and vertical
levelling with plum function.
– The vertical lines are aligned at right angles to one another.
– The slope-mode feature is an extra that permits gradients to be laid out.
– A simple, precise plumb function is afforded by the additional plumb laser
at the bottom and the laser cross at the top.
– Individually switchable laser lines.
– Out-Of-Level: is indicated by optical signals when the unit is outside its
self-levelling range.
– Long-lasting, powerful lithium-ion rechargeable battery.
– The pivoted housing can be turned with a vernier adjustment mechanism
to permit exact positioning of laser lines.
– Automatic levelling range 2°, accuracy 1.5 mm / 10 m

11
PowerCross-Laser 5G DLD
GB
– The device must only be used in accordance with its intended purpose and
within the scope of the specications. Modications or changes to the device
are not permitted.
Special product features
Automatic alignment of the device with a magnetically
dampened pendulum system. The device is brought into
initial position and aligns itself autonomously.
Transport LOCK: The device is protected with a pendelum
lock during transport.
GRX-READY technology enables line lasers to be used even
in unfavourable light conditions.The laser lines pulsate at a
high frequency and this can be picked up by special laser
receiversover long distances.
Green laser technology
Laser modules in DLD design stand for high line quality as
well as a clean and clear and therefore easily visible line image.
Unlike previous generations they are more temperature-stable
and energy efficient.
Furthermore, the human eye has a higher sensitivity to the wave
range of the green laser than the red laser, for example. This
makes the green laser diode appear much brighter than the
red one.
Green lasers, especially in the DLD design, thus offer advantages
with regards to how visible the laser line is under unfavourable
conditions.
Number and direction of the lasers
H = horizontal laser
V = vertical laser
D = downpoint

12
1
7
8
9
12
13
2
3
4
5
6
10
11
1
2
3
4
5
6
7
8
9
10
11
12
13
Laser emitting window
ON / OFF switch
Transport fastener
360° horizontal circle
Vernier adjustment
5/8“ thread (underside)
Window for plumb laser
(underside)
Adjustable feet with
removable rubber caps
Adapter for crank tripods
and teleskopic stands
Vial for approximate
alignment with backlight /
Low bat. display: Low battery
charge when bubble level
flashes
Lithium-ion rechargeable
battery (detachable)
Vertical laser line
Horizontal laser lines
Connection socket
for battery charger
For transport, the device
must always be switched off
with the transport securing
device (2) so as to protect
device from damage.
!
GB

13
PowerCross-Laser 5G DLD
1
2
Use of lithium-ion rechargeable
battery
Before using the laser for the first time, insert
the battery in the device and fully charge (at least
4 hours). Connect the battery charger to charge
the battery. The LED of the battery pack lights
red while the battery is charging. When the LED
changes to green, charging is complete. When
the backlight of the circular level flashes, the
battery is low. In that case, recharge the battery.
The rechargeable battery can either be charged
when it is not inserted in the device or when the
device is in use.
– The battery may only be charged with the battery charger provided
and used only in this laser device. Any other use may cause injury
or fire.
– Make sure there are no conductive objects in the vicinity of the
battery contacts. Short-circuiting of these contacts can cause burn
injuries or fire.
– Do not open the rechargeable battery. This could cause short-circuits.
!
Horizontal and vertical levelling
Turn the transport fastener (2) clockwise and release the pendulum lock.
The lasers are now automatically aligned by the pendulum system and the
horizontal laser lights constantly. The lasers can be switched on and off
individually with the H and V buttons. It is now ready for levelling in the
horizontal or vertical plane.
If the device is too far off the horizontal (more than 2°), the lasers will
blink. Align the device using the adjustable feet (7) or place on a more
level surface. The round vial (9) is provided as an aid to alignment.
!
GB

14
3
4
4
3
Slope mode
Do not release the pendulum lock or turn the
transport fastener (2) counter clockwise. Switch
on the lasers (buttons 11, 12). Sloping planes
and tilts can now be measured. The lasers flash
once in a while to show that the device is not
aligning automatically.
Positioning laser lines
The top section of the laser unit can be turned on the plinth to align the
lasers approximately. Precise positioning can then be done with the Vernier
adjustment (4). The adjustable feet (7) allow the device to be positioned on
sloping surfaces.
The freely rotatable horizontal circle (3) makes it easy to turn the device to
the required angle. Simply set the scale to zero, then rotate the device to the
angle you want.
GB

15
PowerCross-Laser 5G DLD
5
Hand receiver mode
Optional: Working with the laser receiver GRX
Use an GRX laser receiver (optional) to carry out levelling at great distances or
when the laser lines are no longer visible.
Manual receiver mode is switched on automatically.
Follow the operating instructions of the corresponding laser receiver.
!
EU directives and disposal
This device complies with all necessary standards
for the free movement of goods within the EU.
This product is an electric device and must be collected
separately for disposal according to the European
Directive on waste electrical and electronic equipment.
Further safety and supplementary notices at:
www.laserliner.com/info
GB

16
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 1,5 mm / 10 m = OK
Performing the calibration check:
3. Position the device as near as possible to the wall at the height
of point A1.
4. Turn the device through 180° and mark point A3.
The difference between points A2 and A3 is the tolerance.
Preparing the calibration check:
It is possible for you to check the calibration of the laser. To do this, position
the device midway between 2 walls, which must be at least 5 metres apart.
Do this by turning the unit on, thus releasing the transport restraint (cross
laser on). Please use a tripod.
1. Mark point A1 on the wall.
2. Turn the device through 180° and mark point A2.
You now have a horizontal reference between points A1 and A2.
When A2 and A3 are more than 1,5 mm / 10m apart, an adjustment
is necessary. Contact your authorised dealer or else the UMAREX-
LASERLINER Service Department.
!
GB

17
PowerCross-Laser 5G DLD
BC
2,5 m
<2 mm = OK
Technical data (Subject to technical alterations 04.15)
Self-levelling range ±2°
Precision ±1.5 mm / 10 m
Laser wavelength linelaser (green) 510 nm
Laser wavelength plumb laser (red) 650 nm
Laser class / line laser output power 2M / < 5 mW
Laser class / plumb laser output power 2 / ≤ 1 mW
Power supply
Lithium-ion rechargeable battery
Battery operating time (all lasers on) approx. 4 h
Battery recharging time approx. 4 h
Operating temperature 0°C ... + 50°C
Storage temperature -10°C ... + 70°C
Weight (incl.
rechargeable battery )1.4 kg
Dimensions (W x H x D) 120 x 120 x 200 mm
GB
Checking the vertical line:
Position the device about 5 m from a wall. Fix a plumb bob with a line of 2.5
m length on the wall, making sure that the bob can swing freely. Switch on the
device and align the vertical laser to the plumb line. The precision is within the
specified tolerance if the deviation between the laser line and the plumb line is
not greater than ± 1.5 mm.
Checking the horizontal line:
Position the device about 5 m from a wall and
switch on the cross laser. Mark point B on the wall.
Turn the laser cross approx. 2.5 m to the right and
mark point C. Check whether the horizontal line
from point C is level with point B to within ± 2 mm. Repeat the process by
turning the laser to the left.
Regularly check the adjustment before use, after transport and after
extended periods of storage.
!

18
NL
Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie-
en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven
aanwijzingen op. Bewaar deze documentatie en geef ze door als u de
laserinrichting doorgeeft.
!
Algemene veiligheidsaanwijzingen
– Opgelet: Kijk nooit in de directe of reecterende straal.
– De laser hoort niet thuis in kinderhanden!
– Richt de laserstraal niet op personen.
– Als laserstraling volgens klasse 2M de ogen raakt, dient u deze bewust
te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
– Stel het apparaat niet bloot aan mechanische belasting, extreme
temperaturen, vocht of sterke trillingen.
Laserstraling!
Niet in de laserstraal kijken of deze direct
met optische instrumenten bekijken.
Laser klasse 2M · < 5 mW · 510-650 nm
EN 60825-1:2007-10
Functie / Toepassing
Kruislijnlaser met extreem felle groene laserlijnen voor de horizontale en
verticale nivellering en loodfunctie.
– De verticale laserlijnen zijn haaks t.o.v. elkaar uitgelijnd.
– De extra neigingsmodus maakt het aanleggen van hellingen mogelijk.
– Eenvoudige en exacte loodlijnfunctie met de extra loodlaser onder
en het laserkruis boven.
– Afzonderlijk inschakelbare laserlijnen.
– Out-Of-Level: door optische signalen wordt gesignaleerd, wanneer het
apparaat zich buiten het nivelleerbereik bevindt.
– Lange bedrijfsduur dankzij sterke lithium-ionen-accu.
– Exacte positionering van de laserlijnen door de draaibare behuizing
met zijdelingse fijnafstelling.
– Zelfnivelleringsbereik 2°, nauwkeurigheid 1,5 mm / 10 m

19
PowerCross-Laser 5G DLD
NL
– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven
specicaties. Ombouwwerkzaamheden of veranderingen aan het
apparaat zijn niet toegestaan.
Speciale functies van het product
Automatische uitlijning van het apparaat door middel van
een magnetisch gedempt pendelsysteem. Het apparaat wordt
in de uitgangspositie gebracht en lijnt zelfstandig uit.
Transport LOCK: Het apparaat wordt bij het transport
beschermd d.m.v. een pendelvergrendeling.
Met de GRX-READY-technologie kunnen lijnlasers ook bij
ongunstige lichtomstandigheden worden gebruikt. De laserlijnen
pulseren dan met een hoge frequentie en worden door speciale
laserontvangers op grote afstanden geregistreerd.
Groene lasertechnologie
Lasermodules in DLD-uitvoering bieden een hoge kwaliteit van
de lijn, een schoon, helder en daardoor goed zichtbaar lijnbeeld.
In tegenstelling tot oudere generaties zijn deze temperatuur-
stabieler en energie-efficiënter.
Het menselijke oog beschikt bovendien over een grotere
gevoeligheid in het golflengtebereik van de groene laser
dan bijvoorbeeld bij de rode laser. Daardoor lijkt de groene
laserdiode in vergelijking met de rode zeer veel lichter.
Groene lasers – vooral in de DLD-uitvoering – bieden dus
voordelen met betrekking tot de zichtbaarheid van de laserlijn
onder ongunstige voorwaarden.
Aantal en richting van de laser
H = horizontale laser
V = verticale laser
D = loodlaser (downpoint)

20
1
7
8
9
12
13
2
3
4
5
6
10
11
1
2
3
4
5
6
7
8
9
10
11
12
13
Laseruitlaat
AAN- / UIT-schakelaar
Transportbeveiliging
360° horizontale cirkel
Knop voor fijnafstelling
5/8” schroefdraad
(onderzijde)
Loodstraal uitgang
(onderzijde)
Uitrichtvoetjes met
afneembare rubberkapjes
Adapter voor spindel-
en telescoopstatieven
Libel voor de grove uitlijning
met achtergrondverlichting /
Low bat.-indicatie: Batterijlading
gering als de libel knippert
Lithium-ionen-accu
(afneembaar)
Verticale laserlijn
Horizontale laserlijnen
Aansluitbus voor laadtoestel
Bij transport altijd de
transportbescherming
instellen (2), daarmee
voorkomt u transport-
schade.
!
NL
