Funktion / Verwendung
Kombi-Linienlaser mit einem grünen 360°-Laserkreis
und einer vertikalen grünen Laserlinie
– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
– Optimiert für deckennahes Arbeiten
– Out-Of-Level: Durch optische Signale wird angezeigt,
wenn sich das Gerät außerhalb des Nivellierbereichs bendet.
– Mit der magnetischen Klemm- und Wandhalterung ist das Gerät
einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
– Selbstnivellierbereich 3°, Genauigkeit 0,2 mm / m
Sicherheitshinweise
Umgang mit Lasern der Klasse 2
Laserstrahlung!
Nicht in den Strahl blicken.
Laser Klasse 2
< 1 mW · 515 nm
EN 60825-1:2014
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und
Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im
Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie
die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren
und bei Weitergabe der Lasereinrichtung mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.
Vor Kindern unzugänglich aufbewahren.
– Umbauten oder Veränderungen am Gerät sind nicht gestattet,
dabei erlischt die Zulassung und die Sicherheitsspezikation.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder
mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

X1-Laser
03
DE DE
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-
magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,
an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,
sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder
Störung von und durch elektronische Geräte ist gegeben.
– Achtung: Nicht in den direkten oder reektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
Besondere Produkteigenschaften
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät
beim Transport.
Mit der GRX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien
pulsieren dann mit einer hohen Frequenz und werden durch
spezielle Laserempfänger auf große Entfernungen erkannt.
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter (2) nach rechts schieben.
!

04
DE DE
Grüne Lasertechnologie
Lasermodule in der DLD-Ausführung stehen für eine hohe Qualität
der Linie, ein sauberes, klares und dadurch gut sichtbares Linien-
bild. Im Gegensatz zu früheren Generationen sind sie temperatur-
stabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit im Wellenbe-
reich des grünen Lasers als zum Beispiel beim roten Laser. Dadurch erscheint
die grüne Laserdiode im Vergleich zur roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also Vorteile in Bezug
auf die Sichbarkeit der Laserlinie unter ungünstigen Bedingungen.
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion 1H360° 1V S
4
3
1
2
a b
68
1
2
3
4
5
6
7
8
Laseraustrittsfenster
Schiebeschalter
aAN
bAUS / Neigungsmodus /
Transportsicherung
Akkufach (Unterseite)
1/4”/5/8“-Stativgewinde
(Unterseite)
LED Handempfängermodus
Handempfängermodus
LED Betriebsanzeige /
Batterieladung
Wahltaste Laserlinien
57

X1-Laser
05
DE DE
1Handhabung Lithium-Ionen Akku
– Das Netzgerät nur innerhalb geschlossener
Räume verwenden, weder Feuchtigkeit noch
Regen aussetzen, da ansonsten die Gefahr
eines elektrischen Stromschlages besteht.
– Vor Einsatz des Gerätes Akku voll aufladen.
– Netzgerät mit dem Stromnetz und der Anschluss-
buchse des Akkupacks verbinden. Bitte nur das
beiliegende Netzgerät benutzen. Wenn ein
falsches Netzgerät verwendet wird, erlischt
die Garantie.
– Während der Akku geladen wird, leuchtet die LED des Akkupacks rot. Der
Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.
– Bei schwacher Ladung des Akkus blinkt die Betriebsanzeige (7). Im Anschluss
blinken die Betriebsanzeige (7) und die LED Handempfängermodus (5) gleich-
zeitig, bis sich das Gerät zur Schonung des Akkus abschaltet.
2
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
(Kontakte voraus) einlegen.
Lithium-Ionen Akku einlegen
Stromversorgung
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
Darauf achten, dass sich keine leitenden Gegenstände in der Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen
und ausschließlich mit diesem Lasergerät verwendet werden.
Ansonsten besteht Verletzungs- und Brandgefahr.
!

06
DE DE
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung
gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nive-
llierbereichs von 3° befindet, blinken die Laserlinien. Positionieren Sie
das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.
!
Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (2) nach links schieben.
Die horizontale Laserlinie erscheint. Mit der Wahltaste können die Laserlinien
einzeln geschaltet werden.
3
Neigungsmodus
Die Transportsicherung nicht lösen, Schiebeschalter (2) nach rechts schieben.
Die Laser mit der Wahltaste (8) auswählen. Jetzt können schiefe Ebenen bzw.
Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien
nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien
signalisiert.
4
LASER LASER LASER
LASER LASER LASER LASER

X1-Laser
07
DE DE
1 Sek.
5
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger GRX
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht
mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional).
Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der
Taste 6 (Handempfängermodus ein / aus) in den Handempfängermodus
schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die
Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren
die Laserlinien.

08
DE DE
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK

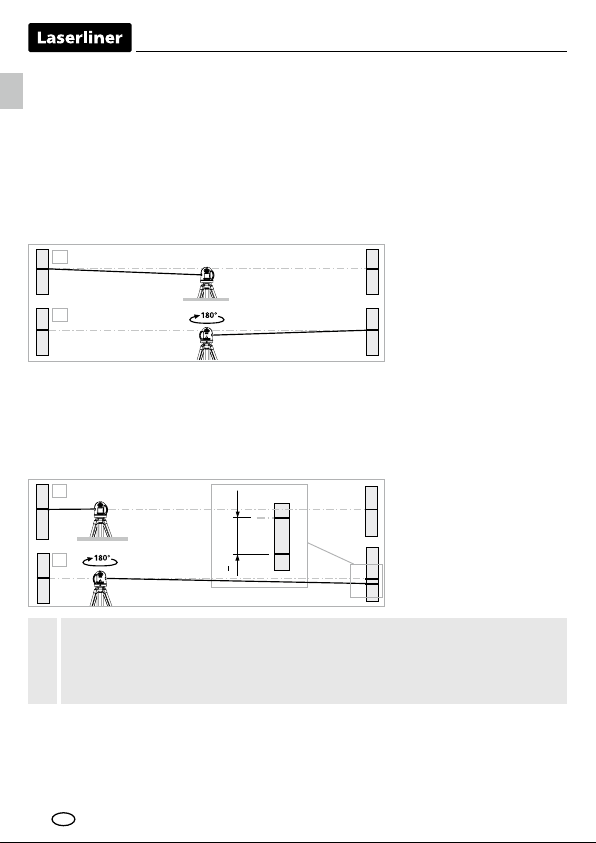

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen,
ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler
in Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!

X1-Laser
09
DE DE
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und
Laserkreuz einschalten. Punkt B an der Wand
markieren. Laserkreuz ca. 2,5 m nach rechts
schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte
Linie von Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt.
Vorgang durch Schwenken nach links wiederholen.
BC
2,5 m
<1 mm = OK
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 1 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch,
nach Transporten und langer Lagerung.
!
Kalibrierung
Das Messgerät muss regelmäßig kalibriert werden, um die Genauigkeit der
Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall
von einem Jahr.
Hinweise zur Wartung und Pflege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Entnehmen Sie das Akkupack vor einer längeren Lagerung. Lagern Sie
das Gerät an einem sauberen, trockenen Ort.

10
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
http://laserliner.com/info/?an=AIT
Technische Daten (Technische Änderungen vorbehalten. 19W40)
Selbstnivellierbereich
± 3°
Genauigkeit
± 0,2 mm / m
Nivellierung
automatisch
Sichtbarkeit (typisch)*
40 m
Arbeitsbereich mit Handempfänger
(von technisch bedingtem
Helligkeitsunterschied abhängig)
60 m
Laserwellenlänge
515 nm
Laserklasse
2 / < 1 mW (EN60825-1:2014)
Schutzart IP 54
Stromversorgung Li-Ion Akkupack 3,7V / 5,2Ah;
Netzteil 5V/DC / 2000mAh
Betriebsdauer ca. 15 Std.
Ladezeit
ca. 6 Std.
Arbeitsbedingungen
0°C ... 50°C, Luftfeuchtigkeit
max. 80% rH, nicht kondensierend,
Arbeitshöhe max. 4000 m über NN
(Normalnull)
Lagerbedingungen -10°C ... 70°C,
Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)
122 x 121 x 75 mm
Gewicht
638 g (inkl. Akkupack)
DE
* bei max. 300 Lux
