Laserworld Club Series User manual

Manual / Bedienungsanleitung /
Mode d´emploi
Club Series
CS-1000RGB MKII
CS-2000RGB MKII
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d’utiliser cet appareil pour la première fois nous vous recomman-
dons
de lire cette notice d’utilisation!
English
Deutsch
Français
05/2017

Manual: Club Series MKII
EN page 1 / 12
Rechtlicher Hinweis:
Die Firma Laserworld (Switzerland) AG behält sich das Recht vor, Änderungen an ihren Pro-
dukten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen
werden nicht notwendigerweise in jedem Einzelfall dokumentiert.
Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebote-
nen Sorgfalt zusammengestellt. Die Firma Laserworld (Switzerland) AG übernimmt jedoch
keine Gewähr für Druckfehler, andere Fehler oder daraus entstehende Schäden.
Die in dieser Bedienungsanleitung genannten Marken und Produktnamen sind Warenzei-
chen oder eingetragene Warenzeichen der jeweiligen Titelhalter.
Legal notice:
Thank you for purchasing this Laserworld product.
Due to continual product developments and technical improvements,
Laserworld (Switzerland) AG reserves the right to make modications to its products.
This manual and its content have been made with due care but Laserworld (Switzerland) AG
cannot however, take any responsibility for any errors, omissions or any resulting damages
forthwith.
The brands and product names mentioned in this manual are trade marks or registered
trade marks of their respective owners.
Information juridique :
L’entreprise Laserworld (Switzerland) AG se réserve le droit d’eectuer des modications
concernant leurs produits et ainsi de répondre au développement technique. Ces modi-
cations ne seront pas nécessairement annoncées en tout cas spécique. Ce mode d’emploi
et les informations contenues dedans ont été établis avec le soin minutieux qui s’impose
dans ce cas.
Laserworld (Switzerland) AG ne pourra pas être tenue responsable pour d’éventuelles er-
reurs d’impression ou dommages en résultants.
En cas de doutes, veuillez toujours contacter Laserworld (Switzerland) AG . Les noms de
marques et de produits utilisés dans ce mode d’emploi sont des marques de fabrique ou
des marques déposées.
L’utilisation est réservée à un usage professionnel selon décret n°2007-665 du 2 mai
2007 relatif à la sécurité des appareils à laser sortant!
Article 4 bis :
« Les usages spéciques autorisés pour les appareils à laser sortant d’une classe supérieure
à 2 sont les usages professionnels suivants :
(…)
9° Spectacle et achage :
Toutes les applications de trajectoire, de visualisation, de projection ou de reproduction
d’images en deux ou trois dimensions. »

Manual: Club Series MKII
page 2 / 12 EN
Content:
1. Product and package contents
2. Preliminary warning notices
3. Initial operations, safety instructions
4. Working on the device
5. Service notes
6. Warnings and other notices on the device
7. Device connections
8. Operation
Final statement
Technical data sheet
Laser specications

Manual: Club Series MKII
EN page 3 / 12
1. Product and package contents
Please check if all listed parts are included and undamaged. Included in delivery:
1 x laser projector 1 x Interlock connector (already attached)
1 x power cable 1 x key (for key switch)
1 x manual
3. Initial operations, safety instructions
1. Make sure to use correct voltage;
see information on device & in this
manual.
2. Make sure that the device is not
connected to mains during ins-
tallation.
3. Installation has to be done by
technical experienced and qua-
lied persons according to safe-
ty regulations of the respective
country.
4. Always ensure that maximum
permissible exposure (MPE) is
not exceeded in areas accessib-
le to the public or members of
sta.
5. In some countries an addi-
tional inspection by tech-
nical control institutes
could be necessary.
6. Connectaneasilyaccessibleinter-
lock connector or circuit breaker
to the projector.
2. Preliminary warning notices
1. Please use this device only according to these operating instructions.
2. Do not use the device if there are any visible damages on housing, connector
panels, power supplies or power cords.
3. Never look directly into the light source of a laser projector. Danger of dama-
ge to the eyes or even blindness in extreme circumstances!
4. Do not operate the device at high humidity, in the rain or in dusty
environments.
5. Protectdeviceagainstdrippingorsplashingwater.Donotplaceanyliquidlled
containers near to this device.
Any warranty claims are void if the warranty label is removed or tampered
with in any way.

Manual: Club Series MKII
page 4 / 12 EN
7. The power supply should be easily
accessible.
8. When installing the laser mount it
with a minimum distance of 15 cm
from walls and objects.
9. For safe setup e.g. on walls or
ceilings please use a safety cord.
The safety cord should be able to
withstand tenfold the weight of
the device. Please follow the ac-
cident prevention regulations of
professional associations and/or
comparable regulations for acci-
dent prevention.
10. If the device has been exposed to
great temperature changes, do
not switch it on immediately. Con-
densation (or any moisture/water
formed) may damage device.
11. Never use dimmer, RC or other
electronically switched sockets.
Whenever possible, do not use
the laser projector together with
large appliances (especially fog
machines) on the same mains!
12. Ensure sucient ventilation and
do not place the device on any
warm or heat radiating surface.
Especially the ventilation ope-
nings must not be covered!
13. Ensure that device does not get
overheated. Make sure that the
device is not exposed to spot-
lights (especially moving heads).
Heat of spotlights could overheat
laser in a little while and leads to a
degradation of performance.
14. This unit is intended for indoor
use only.
4. Working on the device
1. This product has no user serviceable parts inside and should only be maintai-
ned and serviced by a qualied engineer.
2. Be sure that the mains plug is not connected to the power
supply while installing.
3. Take o all reecting things like rings, watches etc. before
starting to work with or at the projector.
4. Only use non-reecting tools to work on device.
5. Wear protective clothing (like goggles, gloves etc.) accor-
ding to laser power and wavelength of the laser.

Manual: Club Series MKII
EN page 5 / 12
5. Service notes
Moisture and heat can reduce lifetime of the laser system dramatically and expires
any warranty claim.
• Quick on/o switching of this de-
vice will reduce durability of the
laser diode dramatically.
• Avoid sharp knocks and shocks to
this device and ensure sucient
protection during transportation.
Look after your Laserworld pro-
duct.
• To increase durability of your laser,
protect device against overhea-
ting:
• Always ensure sucient venti-
lation.
• Do not face spotlights (especially
moving heads) to the device.
• Check temperature after approx.
30 minutes with each new
installation. If necessary install the
projector at a place with dierent
temperature.
• Keep the device dry. Protect it
from moisture, rain and damp.
• Switch o device when it is not
needed. Diodes are switched on
and can wear out even if there is
no visible laser output.
• Please ensure the fans and hea-
tsinks are clear from dust and
debris otherwise the risk of over-
heating may occur. If the unit and
airways appear to be blocked then
please contact a qualied service
engineer to maintain and service
the product.
• The devices of Ecoline, Evolution,
Club and Proline Series are not
meant for professional applica-
tions. After approx. one hour of
operation, the device should cool
down for about 15 minutes.
• Removal of the warranty label
as well as damages to the device
caused by improper handling,
neglect of the safety instruc-
tions and service notes will void
the warranty.

Manual: Club Series MKII
page 6 / 12 EN

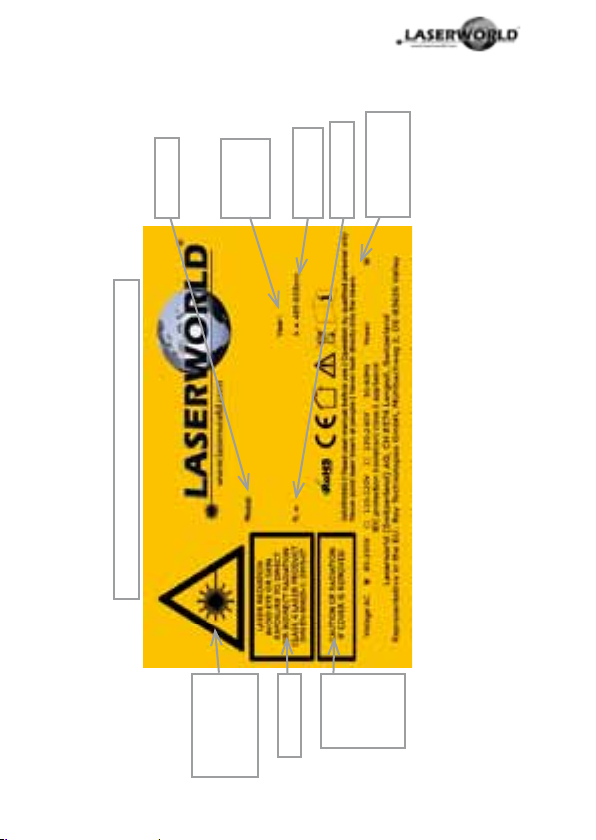

6. Warnings and other notices on the device
Power supply & consumption
Model type Wavelength Output power Production year
Laser radiation! Avoid exposure to beam.
Caution of radiation if cover is removed
Please read manual before operation
Use in enclosed spaces only!
Laser class 4

Manual: Club Series MKII
EN page 7 / 12
Emission LED
connection
for power supply
Laser Aperture
Beam block
DMX address
DMX out
DMX in
ILDA in
Scan Fail
Safety switch
ON / OFF
switch
Interlock
key switch
Microphone
Microphone LED
fan
trim pot for
pattern size
ILDA out
trim pot for
sensitivity
control

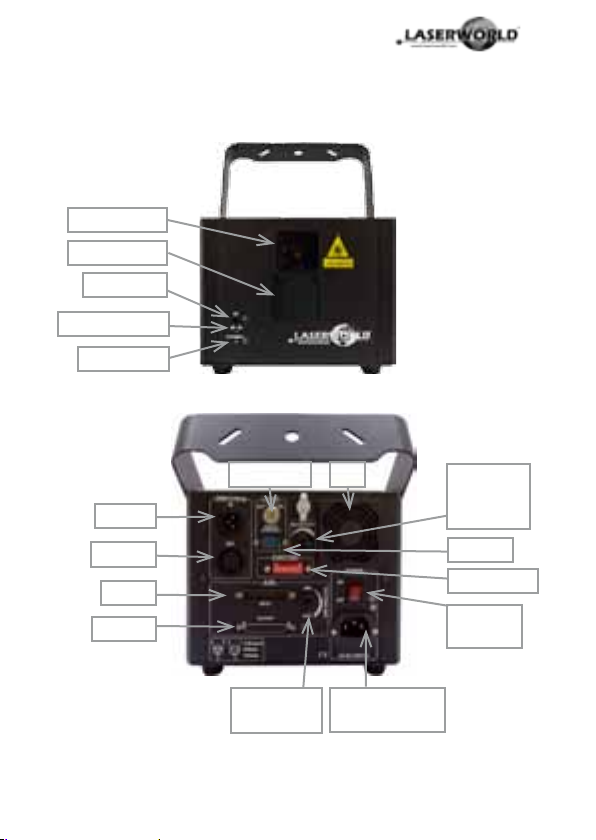

7. Device connections
CS-1000RGB MKII

Manual: Club Series MKII
page 8 / 12 EN
Emission LED
connection
for power supply
Laser Aperture
DMX address
DMX out
DMX in
ILDA in
ON / OFF
switch
Interlock
key switch
Microphone
Microphone LED
fan
trim pot for
pattern size
ILDA out
trim pot for
sensitivity
control

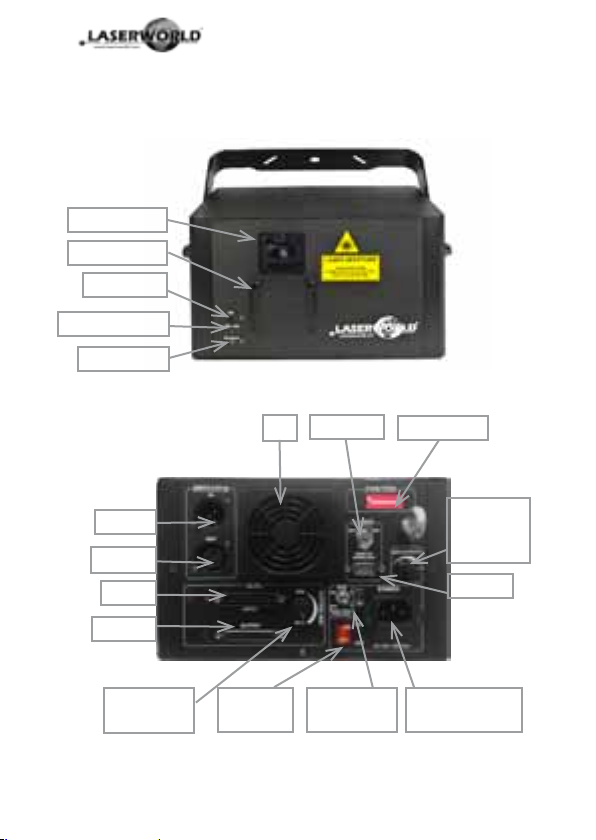

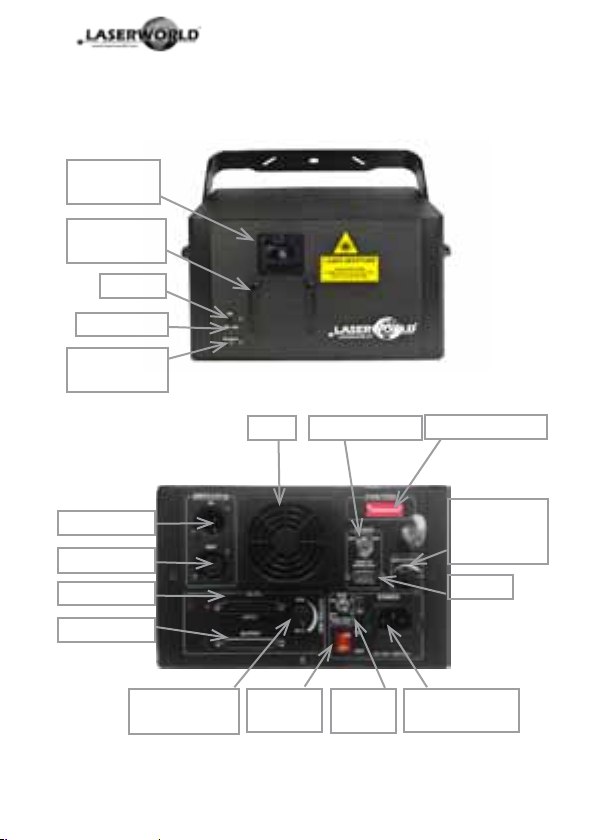

CS-2000RGB MKII
Beam block

Manual: Club Series MKII
EN page 9 / 12
8. Operation
1. Connect the power cable to the device and then to the mains
2. Insert key and turn it‚ON‘
3. Press„ON“ to switch the device on
4. The Interlock adapter is already attached. There is no need to change
anything. The show laser doesn‘t work if the Interlock adapter isn‘t connec-
ted to the device.
5. Safety Presets
This device has an integrated Scan Fail Safety (SFS). Is the Scan Fail Safety
active (on), single beams are prevented. If the Scan Fail Safety is switched
o always ensure that maximum permissible exposure (MPE) is not
exceeded in areas accessible to the public or members of sta.
6. Modes:
Your device runs in auto mode (random playback of the preset patterns):
Your device runs in music mode (random playback of the preset patterns
according to music, sound or any other noises):
Control the music sensitivity by the trim pot at the rear side of the device.
The Microphone LED (at the front side of the device) is ashing when the
device is triggered.

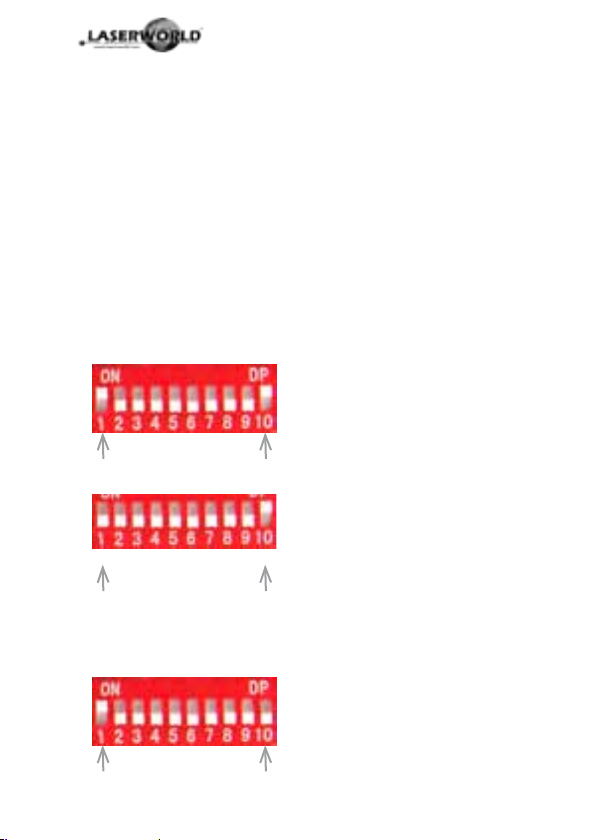

Your device runs in DMX mode if ‘10‘ is switched o:

Manual: Club Series MKII
page 10 / 12 EN
an address that doesn’t overlap with this range.
Channel Value Function
1 0 - 255 Mode selection
2 0 - 255 Pattern selection
3 0 - 255 Circular Movement
4 0 - 255 Y Rotation
5 0 - 255 X Rotation
6 0 - 255 Horizontal movement
7 0 - 255 Vertical movement
8 0 - 255 Manual Zoom
9 0 - 255 Pattern Buildup
10 0 - 255 Dot Eect with Strobe
11 0 - 255 Color Seletion
Please note that not each pattern can be combined with each eect!
The DMX mode only works when a DMX controller is connected to the
laser.

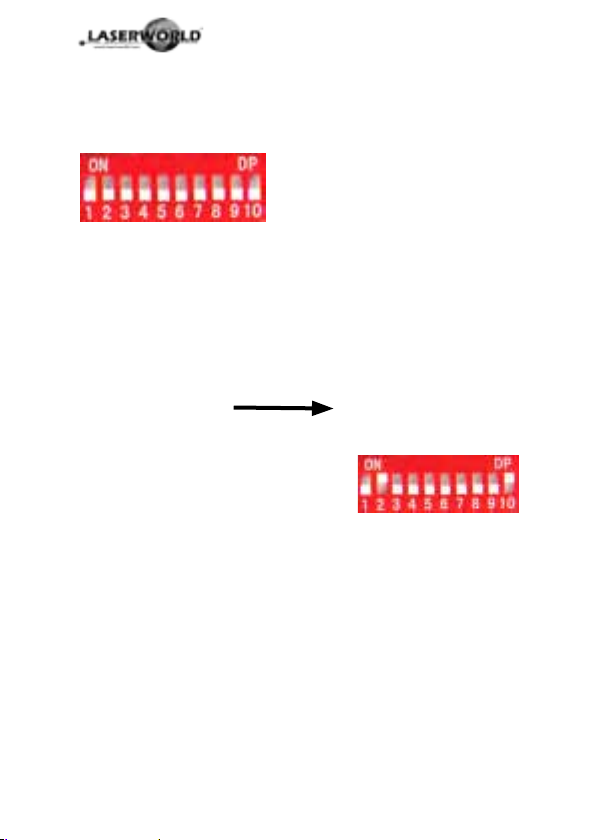

Use the switches 1 - 9 to set the DMX address of the laser. Each switch
represents a number. To dene a number use the preceding number
and multiply it by 2:
The laser uses 11 DMX channels, so make sure that the next device uses
Switch 12345678910
Number 1 2 4 8 16 32 64 128 256 Mode Switch

Manual: Club Series MKII
EN page 11 / 12
ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface
/ controller. Use a laser control software, to run the device. Use „ILDA OUT“
to connect it to another device. In ILDA mode all DIP switches should be
switched o.
Master-Slave-Mode: To use the daisy chain / Master-Slave-Mode connect two
(or more) laser projectors of the same series via DMX cables:
Master projector (DMX out) -> DMX cable -> slave projector 1 (DMX in) ;
slave projector 1 (DMX out) -> DMX cable -> slave projector 2 ...etc.
6. To turn o the device switch it o („OFF“), switch the key to„OFF“ and discon-
nect the power cable from the mains.
7. Close the beam block shutter to prevent laser output: Loose both screws
and slide the shutter in front of the window. Tighten the screws again. Do it
conversely to open the beam block shutter.
DMX setting at the slave
projector:
DMX cable Slave projector
Master projector
Choose stand-alone or
sound-to-lightmode at
the master projector
(see above)

Manual: Club Series MKII
page 12 / 12 EN
Final statement
Laserworld products are tested and product packaging is inspected before
leaving ourwarehouse.
Users must to follow the local safety regulations and warnings within this ma-
nual and adhereto any regulations within its place of use. Damages through
inappropriate use will void any liability or warranty of our products.
Due to continual product developments, please check for the latest update of
this product manual at www.laserworld.com. If you do have any further ques-
tions, then please contact your dealer/place of purchase or use our contact
section on our website.
For service issues, please contact your dealer/place of purchase and ensure
only genuine Laserworld spare parts are used in any service repairs.
Errors and Omissions excepted and products are subject to change.
Laserworld (Switzerland) AG
Kreuzlingerstrasse 5
8574 Lengwil
SWITZERLAND
Registered oce:
8574 Lengwil / Switzerland
Company number: CH-440.3.020.548-6
Commercial Registry Kanton Thurgau
CEO: Martin Werner
VAT no. (Switzerland): 683 180
UID (Switzerland): CHE-113.954.889
VAT no. (Germany): DE 258030001
WEEE-Reg.-No. (Germany): DE 90759352
www.laserworld.com
[email protected]
representative according to EMVG:
Ray Technologies GmbH
Managing Director: Karl-Heinz Käs
Mühlbachweg 2
83626 Valley / Germany

Manual: Club Series MKII
DE Seite 1 / 12
Inhaltverzeichnis:
1. Lieferumfang & Hinweise
2. Einleitende Warnhinweise
3. Schritte zur Inbetriebnahme,
Sicherheitshinweise
4. Sicherheitshinweise für Arbeiten am Gerät
5. Pege- und Wartungshinweise
6. Warnhinweise und Spezikationen am
Gerät
7. Geräteanschlüsse & Bedienelemente
8. Bedienung
Abschließende Erklärung
Technische Daten
Laserleistungsdaten

Manual: Club Series MKII
Seite 2 / 12 DE
1. Lieferumfang & Hinweise
Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware
unbeschädigt ist. Im Lieferumfang enthalten sind:
1 x Laserprojektor 1 x Interlock Stecker (bereits befestigt)
2 x Kaltgerätekabel 1 x Schlüssel für den Schlüsselschalter
zur Stromversorgung 1 x Bedienungsanleitung
3. Schritte zur Inbetriebnahme, Sicherheitshinweise:
1. Stellen Sie sicher, dass Sie das Ge-
rät mit der richtigen Spannung
betreiben (siehe Angaben auf
dem Gerät bzw. in dieser Bedie-
nungsanleitung).
2. Stellen Sie sicher, dass das Gerät
während der Installation nicht mit
dem Stromnetz verbunden ist.
3. Der Laser darf nur von technisch
versiertem Fachpersonal gemäss
der im jeweiligen Land geltenden
Sicherheitsbestimmungen instal-
liert werden.
2. Einleitende Warnhinweise
1. Betreiben Sie das Gerät nur gemäß dieser Bedienungsanleitung.
2. Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse,
den Anschlussfeldern oder vor allem an den Stromversorgungsbuchsen oder
-kabeln vorliegen.
3. Niemals direkt in den Strahl des austretenden Lasers blicken. Dies könnte zu
irreparablen Schäden an den Augen und der Netzhaut führen. Erblindungsge-
fahr!
4. Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung
betreiben.
5. Vor Tropf-/Spritzwasser schützen, keine mit Flüssigkeit gefüllten Gefäße auf
oder neben dem Gerät abstellen.
Bei Entfernung oder Manipulation des Garantielabels erlischt
jeglicher
Anspruch auf Gewährleistung!

Manual: Club Series MKII
DE Seite 3 / 12
4. Die am Betriebsort geforderten
Sicherheitsabstände zwischen
Gerät und Publikum, bzw. maxi-
mal zulässige Bestrahlungswer-
te (MZB), müssen immer einge-
halten werden.
5. In bestimmten Ländern kann zu-
sätzlich eine Abnahme durch ein
technisches Überwachungsinsti-
tut erforderlich sein.
6. Verbinden Sie einen leicht zu-
gänglichen Interlock-Stecker
bzw. Notausschalter mit dem
Interlockanschluss.
7. Die Stromversorgung zugänglich
halten.
8. Halten Sie bei der Installation ei-
nen Mindestabstand von 15 cm
zur Wand und anderen Objekten
ein.
9. Bei einer Festinstallation an Wand,
Decke o.ä., sichern Sie den Laser
zusätzlich mit einem Sicherheits-
fangseil. Das Fangseil sollte min-
destens dem 10-fachen Gewicht
des Geräts standhalten können.
Im Übrigen beachten Sie die Un-
fallverhütungsvorschriften der
Berufsgenossenschaften und/
oder vergleichbare Regelungen
zur Unfallverhütung.
10. Wenn das Gerät großen Tempe-
raturschwankungen ausgesetzt
war, schalten Sie es nicht unmit-
telbar danach an. Kondenswasser
(Nebel, Haze, usw.) kann zu Schä-
den am Gerät führen.
11. Benutzen Sie niemals Dimmer-,
Funk- oder andere elektronisch
gesteuerten Steckdosen! Falls
möglich benutzen Sie den Laser
nicht zusammen mit anderen
großen elektrischen Verbrauchern
(insbesondere Nebelmaschinen)
auf derselben Leitung/Phase!
12. Sorgen Sie immer für eine ausrei-
chende Belüftung und stellen Sie
das Gerät auf keine warmen oder
wärmeabstrahlenden Untergrün-
de. Die Belüftungsönungen dür-
fen nicht verdeckt sein.
13. Stellen Sie auch sicher, dass das
Gerät nicht zu heiß wird und
dass es nicht dem Strahl von
Scheinwerfern ausgesetzt wird
(insbesondere bei beweglichen
Scheinwerfern!). Die Wärme die-
ser Strahler kann den Laser über-
hitzen.
14. Dieses Gerät nur im Innenbereich
verwenden

Manual: Club Series MKII
Seite 4 / 12 DE
4. Sicherheitshinweise für Arbeiten am Gerät
1. Service- und Reparaturarbeiten sollten ausschließlich von
qualiziertem Fachpersonal durchgeführt werden.
2. Stellen Sie sicher, dass der Netzstecker gezogen ist,
wenn Sie am Gerät hantieren bzw. es installieren.
3. Vor Arbeiten am Gerät alle reektierenden Ge-
genstände wie Ringe, Uhren etc. ablegen.
4. Verwenden Sie für Arbeiten am Gerät ausschließ-
lich nicht reektierendes Werkzeug.
5. Tragen Sie auf die Laserstärke und -wellenlängen angepasste Schutzbeklei-
dung (Schutzbrille, Handschuhe, etc.).
5. Pege- und Wartungshinweise
• Feuchtigkeit und Hitze können
die Lebensdauer des Lasersystems
stark verkürzen und führen zum
Erlöschen des Gewährleistungs-
anspruchs.
• Das Gerät nicht schnell hinterein-
ander Ein- und Ausstecken/-schal-
ten, da dies die Lebensdauer der
Laserdiode erheblich verkürzen
kann!
• Beim Transport des Lasers jegli-
che Erschütterung oder Schläge
vermeiden. Bitte das Produkt best-
möglich schützen. Laserworld bie-
tet entsprechendes Equipment an.
• Um die Lebensdauer Ihres Lasers
zu erhöhen, schützen Sie das Gerät
vor Überhitzung:
• Immer für ausreichende Belüftung
sorgen.
• Keine Scheinwerfer (insbeson-
dere kopfbewegte) auf das Gerät
richten.
• Bei jeder Neuinstallation nach ca.
30 Minuten die Gerätetemperatur
prüfen und gegebenenfalls das
Gerät an einem kühleren/besser
belüfteten Standort platzieren.
• Halten Sie das Gerät trocken und
schützen Sie es vor Nässe, Regen
und Spritzwasser.
• Schalten Sie das Gerät aus, wenn
es nicht benutzt wird. Trennen Sie
hierzu das Netzteil von der Strom-
versorgung. Auch wenn die Diode
nicht leuchtet: Sie ist in Betrieb,
solange das Gerät angeschaltet ist.
• Die Geräte der Ecoline, Evolution,
Club und Proline Serie sind nicht
für professionellen Einsatz konzi-

Manual: Club Series MKII
DE Seite 5 / 12
piert. Sie sollten nach etwa einer
Stunde Betrieb für ca. 15 Minu-
ten abkühlen.
• Lüfter und Kühlkörper (Kühl-
rippen usw.) müssen frei von
Staubansammlungen und Abla-
gerungen sein, da sonst die Ge-
fahr des Überhitzens droht und
jegliche Gewährleistung erlischt.
Bitte wenden Sie sich an quali-
zierte Fachpersonen.
• Durch das Entfernen des Ga-
rantielabels erlischt jeglicher
Anspruch auf Gewährleistung.
Schäden am Gerät, die durch
unsachgemäßer Handhabung,
Nichtbeachtung der Sicher-
heits-, Pege- und Wartungs-
hinweise entstehen besteht
kein Gewährleistungsan-
spruch.

Manual: Club Series MKII
Seite 6 / 12 DE
Stromversorgung- und verbrauch Produktname
Wellenlänge
Ausgangsleistung Produktionsjahr
6. Warnweise und Spezikationen am Gerät
Laserstrahlung! Nicht dem Strahl aussetzen.
Laserklasse 4
Laserstrahlung bei geönetem Gehäuse
Vor Inbetriebnahme Bedienungsanleitung lesen!
Nur in geschlossenen Räumen betreiben!

Manual: Club Series MKII
DE Seite 7 / 12
Anschluss für die
Stromversorgung
Laseraus-
trittsfenster
Strahlschutz-
klappe
DMX Adressierung
DMX Ausgang
DMX Eingang
ILDA Eingang
An / Aus
Schalter
Interlock
Schlüsselschalter
Mikrofon
Mikrofon LED
Lüfter
Drehregler für
die Mustergröße
ILDA Ausgang
Drehregler für
die Mikrofon-
sensitivität
7. Geräteanschlüsse & Bedienelemente
CS-1000RGB MKII
Laserausgabe
LED
Scan Fail
Safety
