LAZBOY ComfortTouch Series User manual

La-Z-Boy Incorporated
1284 N. Telegraph Road
Monroe, MI 48162-3390
ComfortTouch™
operating instructions
__________
instrucciones de operación
__________
instructions
©2008 La-Z-Boy Incorporated 93000523-00 Rev. 12/08
la-z-boy.com
adjustable firmness recliner
________
sillón reclinable con ajuste de firmeza y masaje
________
inclinable à fermeté réglable

Congratulations!
You are now the proud
owner of a state-of-the-art ComfortTouch
™
Adjustable Firmness Recliner by La-Z-Boy
®
.
You have just selected one of the
finest quality upholstered products
produced in the furniture industry,
backed by over 75 years of
quality manufacturing experience.
La-Z-Boy
®
is proud of our
designs and craftsmanship and
know you will feel the same as
you enjoy your new furniture’s
comfort and style.
IMPORTANT
Read these instructions thoroughly before
using your ComfortTouch™Adjustable Firmness Recliner.
Keep them for future reference.
3
2
Table of Contents
Important Safety Instructions ....................................4-5
(1CT) ComfortTouch™Adjustable Firmness Recliner
Assembly Instructions ................................................6-8
(1CT) ComfortTouch™Adjustable Firmness Recliner
Grounding Instructions .................................................9
(1CT) ComfortTouch™Adjustable Firmness Recliner
Operating Instructions ..............................................10-11
(1CT) ComfortTouch™Adjustable Firmness Recliner
Troubleshooting ...........................................................12
Reclining Tension Adjustment Instructions ...................13
3-Position Legrest Operating Instructions ....................14
Furniture Placement Guide .........................................15

-- To reduce the ris of electric shoc , serious
injury or death:
• Disconnect the electrical plug from the wall outlet before cleaning, moving,
servicing or when not in use for an extended period of time.
•Do not use this product if it is wet, in water, around water or any liquid.
• To prevent suffocation keep plastic bags away from children.
• Improper connection of the equipment-grounding conductor can result in a
risk of electric shock. Check with a qualified electrician or serviceman if you
are in doubt as to whether the product is properly grounded. Do not modify
the plug provided with the product – if it will not fit the outlet, have a proper
outlet installed by a qualified electrician.
-- To reduce the ris of burns, fire, electric
shoc or serious injury:
• Always keep open flame and lit cigarettes away from upholstered furniture.
Upholstered furniture may burn rapidly with toxic gas and thick smoke.
• Closely supervise children and disabled persons using this product.
• Sit down in the unit slowly. To avoid tip over, do not throw your weight against
the back of the unit. Move the unit into or out of the reclining position slowly,
making sure that no children or pets are in close proximity.
• This product has many moving parts, serious injury can occur if not used
properly. Keep hands, fingers and body parts away from the mechanism. To
reduce the risk of head entrapment and other injuries, keep children and
pets away from openings and moving parts in and around furniture.
• Only the occupant should operate the unit. Never attempt to open the
legrest by pulling on it.
• Do not stand, sit or place extra weight on the arms, back or open legrest.
• To safely exit the unit and prevent a tripping hazard bring the back upright
and close the legrest.
• Do not use this product if it is damaged. Do not use attachments or substitute parts.
• This product is intended for indoor residential use only.
• Provide a clear path for operation of the back and legrest. Place tables and
area rugs at a distance to allow the legrest to fully extend without rubbing
or interference.
• Check the condition of the electrical cord, plug and connectors regularly.
Keep the electrical cord away from heat sources. Never operate the unit with
a damaged electrical cord, plug or connector. Contact your La-Z-Boy®dealer
for service.
• Do not use unit if power control is damaged or wet. Do not use unit if the
hand wand has been dropped in water or any liquid. Contact your La-Z-Boy®
dealer for service.
• This product is not intended for use as a health care device.
Save These Instructions
DANGER
Important Safety Instructions:
Important: Read these instructions thoroughly before using.
• Users of medical devices should contact their health care provider before using
this product. Do not use this product if you have poor circulation, are immobile
or cannot sense heat, except as directed by your health care provider.
•Do not use this product where aerosol (spray) products are being used or
where oxygen is being administered.
• Do not operate the unit until the back is installed and locked.
•Before moving the product, disconnect the electrical plug from the wall outlet
and secure the mechanism to prevent unexpected opening or movement.
Never move the product by the mechanism, legrest, handle, reclining back or
swivel base.
• This unit is equipped with a tension adjustment feature for the reclining
mechanism that is preset at the factory. The tension setting can be changed
for your personal preference. To avoid tip over and insure stability, do not
operate the unit with the tension adjustment wing nuts completely loosened
(see Reclining Tension Adjustment Instructions).
• Do not attempt to disassemble or service the pump or motor. No serviceable
parts are inside. Contact your La-Z-Boy®dealer for service information.
• Do not allow electrical cord to be pinched between moving parts or between the
frame and the floor.
• Plug directly into a wall outlet. Do not use an extension cord.
• The 1CT ComfortTouch™ chair is intended for a single occupant, not exceeding
250 pounds. Do not operate the chair with more than one occupant in or on
any part of the chair.
• Connect this furnishing to a properly grounded outlet only (see Table of
Contents, Grounding Instructions).
• This product must be grounded. If it should malfunction or breakdown,
grounding provides a path of least resistance for electrical current to reduce
the risk of electric shock. This product is equipped with a cord having an
equipment-grounding conductor and a grounding plug. The plug must be
plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.
• This product is for use on a nominal 120-volt circuit and has a grounding plug
that looks like the plug illustrated in the Grounding Instructions (see Table of
Contents, Grounding Instructions). Make sure that the product is connected
to an outlet having the same configuration as the plug. No adapter should
be used with this product.
-- To reduce the ris of product damage:
• Damage will occur to the mechanism if the legrest is forced closed from
the 1st or 2nd position. The legrest must be extended to the 3rd position
and then closed.
Save These Instructions
Important Safety Instructions:
Important: Read these instructions thoroughly before using.
5
4
WARNING
NOTICE

(1CT) ComfortTouch
™
Adjustable Firmness Recliner
Assembly Instructions:
F IGURE 1
Body
Bracket
Back Bracket
Back
Bracket Locking
Lever
Locked
Position
F IGURE 3
Back Air Hose
7
6
1. Install the back.
• Lay the back across the chair arms. The air hose on the bottom of the
upholstered back must fall between the rear rail and the seat (FIGURE 1).
Lift the back at a slight angle and align the brackets on the back with the
brackets on the body (FIGURE 2).
• Lower the back onto the body, making sure the back and body brackets are
completely engaged.
• To make sure the back is properly installed, with both sets of back
and body brackets engaged, stand behind the chair and twist the
back from side to side. If one or both sides move out of position
the brackets are not engaged (FIGURE 3). Remove the back and
repeat the steps above.
• If you are unable to install the back properly contact your La-Z-Boy®
dealer for assistance.
• Lock the brackets by using a screwdriver to push down the locking levers (FIGURE 4).
2. Gently roll the chair forward to rest on front of the chair body. Locate the air
hose connector from the back and the air hose connector from the motor.
The seat air hose connection comes already attached.
3. Fasten the air hose connector from the back to the air hose connector from
the motor (FIGURE 5).
• Twist the air hose coming from the back counterclockwise, approximately
two turns, and hold. The counterclockwise twist in the back air hose
makes the connection easier and ensures a tighter fit to prevent air
leaks at the joint.
• Insert the air hose connector from the back into the air hose connector
from the motor and turn clockwise to fasten the threaded connectors.
(Assembly Instructions Continued)
(1CT) ComfortTouch
™
Adjustable Firmness Recliner
Assembly Instructions:
– To reduce the ris of injury:
•Do not operate the unit until the back is installed and locked.
NOTICE: Do no plug in un il ins ruc ed.
F IGURE 2
Motor Air Hose
Connector
F IGURE 5
F IGURE 4
Back and body brackets on this
side are not engaged. Remove
the back and reinstall.
Back Air Hose
Connector
WARNING

5. Choose a location for the chair that is close to a properly grounded
electrical outlet only. Proceed to the Opera ing Ins ruc ions.
6. To remove the back, unplug from the electrical outlet and reverse the
Assembly Ins ruc ions steps.
9
8
4. Return the chair to its upright position.
• Hold the cord away from he base and return the chair to the upright
position. Make sure the cord is not pinched between the base
and the floor.
(1CT) ComfortTouch
™
Adjustable Firmness Recliner
Assembly Instructions:
– To reduce the ris of serious injury:
• Check the condition of the electrical cords, plug and connectors
regularly. Keep the electrical cords away from heat sources. Never
operate the unit with a damaged electrical cord, plug or connector.
Contact your La-Z-Boy®dealer for service.
•Do not allow electrical cord to be pinched between moving parts
or between the frame and the floor.
– To reduce the ris of serious injury:
• Provide a clear path for operation of the back and legrest. Place
tables and area rugs at a distance to allow the legrest to fully extend
without rubbing or interference.
NOTICE: To preven damage o he connec ors and cords, i is
impor an o unfas en all connec ions prior o removing he back.

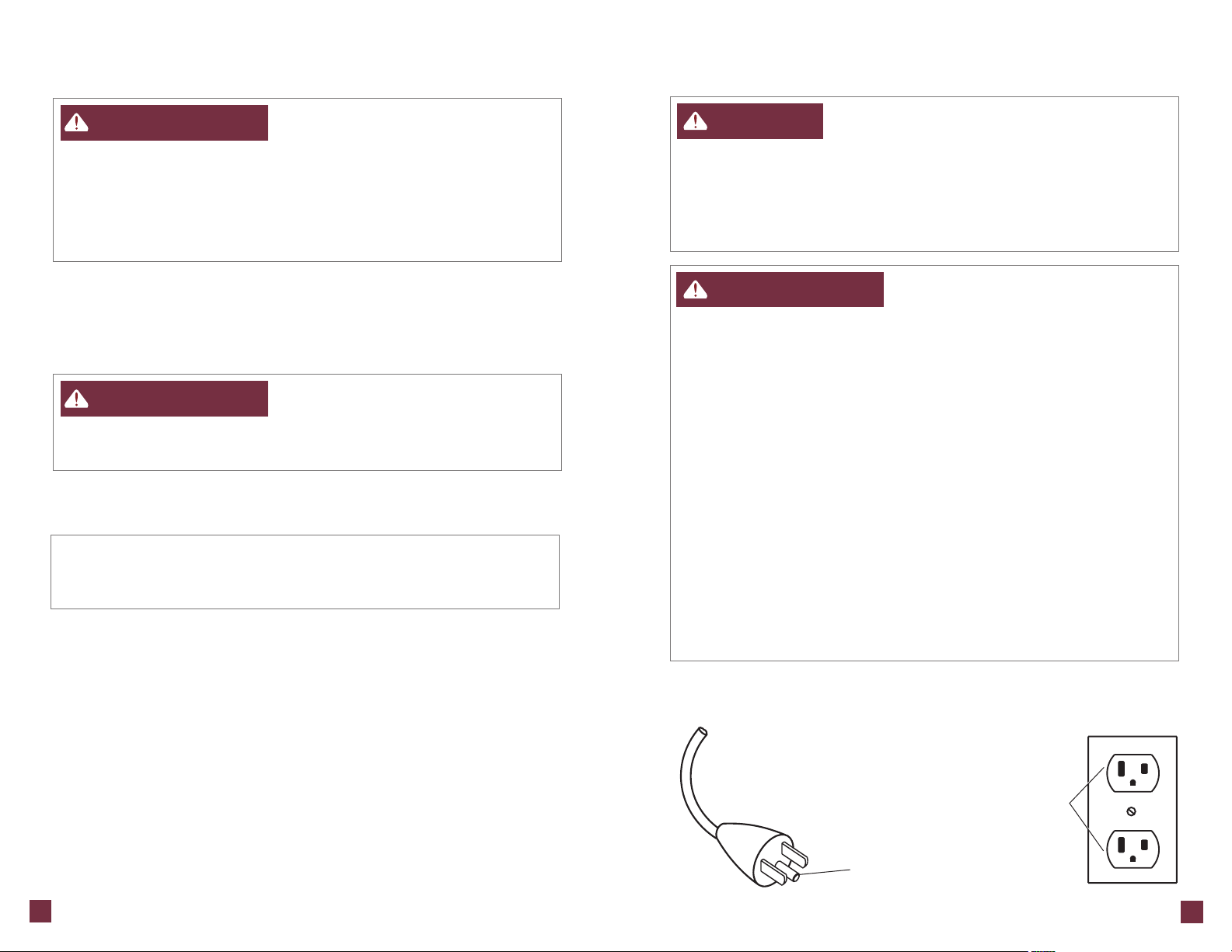

This product is equipped with a 3-prong, grounding plug. Plug directly into
a properly grounded outlet, as shown in the illustration below.
(1CT) ComfortTouch
™
Adjustable Firmness Recliner
Grounding Instructions:
– To reduce the ris of electric shoc ,
serious injury or death:
• Improper connection of the equipment-grounding conductor can result
in a risk of electric shock. Check with a qualified electrician or serviceman
if you are in doubt as to whether the product is properly grounded.
Do not modify the plug provided with the product - if it will not fit the
outlet, have a proper outlet installed by a qualified electrician.
– To reduce the ris of burns, fire, electric
shoc or serious injury:
• Plug directly into a wall outlet. Do not use an extension cord.
• Check the condition of the electrical cord, plug and connectors
regularly. Keep the electrical cord away from heat sources. Never
operate the unit with a damaged electrical cord, plug or connector.
Contact your La-Z-Boy®dealer for service.
• Connect this furnishing to a properly grounded outlet only.
• This product must be grounded. If it should malfunction or breakdown,
grounding provides a path of least resistance for electrical current to
reduce the risk of electric shock. This product is equipped with a cord
having an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is properly
installed and grounded in accordance with all local codes
and ordinances.
• This product is for use on a nominal 120-volt circuit and has a grounding
plug that looks like the plug illustrated below. Make sure that the
product is connected to an outlet having the same configuration
as the plug. No adapter should be used with this product.
Grounded
Outlet
3-P RONG ,
G
ROUNDING P LUG
Grounding
Pin
G ROUNDED O UTLET B OX
Electrical Specification: 120V, 60Hz AC 320mA
DANGER
WARNING
WARNING
WARNING

(1CT) Co fortTouch™Adjustable Fir ness Recliner Operating Instructions
The ComfortTouch™recliner contains two inflatable air chambers, one in the
seat and one in the lumbar area, for customized comfort and support. There
are numerous combinations of seat and lumbar adjustable settings, and two
memory presets to store individualized programmed settings.
• Press the FIRM buttons to increase the firmness of the seat and back.
• Press the SOFT buttons to decrease the firmness of the seat and back.
• Press and release any button to increase or decrease the firmness setting
by one number. Press and hold any button to quickly increase or
decrease the firmness setting.
• The numeric display indicates the selected level of firmness from the
softest setting of “0,” to the firmest setting of “9.” The numeric display
will blink when the seat or back is adjusting, and will stop blinking
when the selected setting is reached.
• To save your desired Comfort Index settings, press and hold either the
A or the B memory position button for two seconds. To recall your saved
Comfort Index settings, simply press the memory position button the
settings were stored in.
When electrical power is restored after a power outage, or when unplugged
and then plugged back in, the two inflatable air chambers will return to the
last setting before power loss. The Comfort Index settings stored in memory
will not be affected by electrical power interruption.
(1CT) ComfortTouch
™
Adjustable Firmness Recliner
Operating Instructions:
– To reduce the ris of serious injury:
• Sit down in the unit slowly. To avoid tip over, do not throw your weight
against the back of the unit. Move the unit into or out of the reclining
position slowly, making sure that no children or pets are in close proximity.
• The 1CT ComfortTouch™chair is intended for a single occupant, not
exceeding 250 pounds. Do not operate the chair with more than one
occupant in or on any part of the chair.
•To safely exit the unit and prevent a tripping hazard bring the back
upright and close the legrest.
11
10
(1CT) ComfortTouch
™
Adjustable Firmness Recliner
Operating Instructions:
– To reduce the ris of serious injury:
• Do not use unit if power control is damaged or wet. Do not use unit if the
hand wand has been dropped in water or any liquid. Contact your
La-Z-Boy®dealer for service.
– To prevent product damage:
• Do not disconnect the hand wand from the hand wand extension cord,
inside the pocket, when the unit is plugged in.
SEAT FIRMNESS SETTING
INCREASE SEAT
FIRMNESS
DECREASE SEAT
FIRMNESS
MEMORY PRESETS
INCREASE BACK
FIRMNESS
DECREASE BACK
FIRMNESS
BACK FIRMNESS SETTING
NOTICE
WARNING
WARNING

(1CT) ComfortTouch
™
Adjustable Firmness Recliner
Troubleshooting Instructions:
Troubleshooting (1CT) ComfortTouch™Adjustable Firmness Recliner
There are no user maintenance or repair requirements. If any of the electrical
components or functions do not work:
1. Make sure the chair is plugged into a grounded electrical outlet.
2. Make sure the electrical outlet is working. For example, make sure there are
no blown fuses or tripped circuit breakers.
3. Make sure the back air hose connection is completely tightened, and not
loose; refer to the Assembly Ins ruc ions.
4. Make sure the seat air hose connection is completely tightened, and not
loose. The seat air hose connection is fastened in production but may
become loose during shipping.
5. Make sure the electrical cord is not crimped or pinched. Make sure the
electrical cord or plug is not damaged.
If the electrical components or functions still do not operate properly, contact
your dealer for instructions on returning the unit for examination and repair.
Never a emp o make any repairs or adjus men s yourself. Reclining Tension Adjustment Instructions:
You can adjust the tension of the reclining mechanism to respond to your
individual size.
1. Unplug from the electrical outlet. Gently roll the reclining chair forward to rest
on its arms and top of the back. Locate the wing nuts, one on each side, toward the
back of the recliner under the reclining seat (only one side shown below).
2. Adjust the tension by turning the wing nuts in 1⁄4-turn increments until the
desired setting is reached.
• A taller or heavier person may choose to increase the reclining tension
by tightening the wing nuts clockwise.
• A smaller person may choose to decrease the reclining tension by
loosening the wing nuts counterclockwise.
3. Return the reclining chair to the upright position and test the new setting.
Make additional adjustments if needed, repeating these steps. Plug directly
into a grounded outlet.
Reclining Tension Adjustment
Instructions:
Tension Spring
Wing Nut
13
12
– To reduce the ris of injury:
• Do not attempt to disassemble or service the pump or motor. No serviceable
parts are inside. Contact your La-Z-Boy®dealer for service information.
– To reduce the ris of injury:
• This unit is equipped with a tension adjustment feature for the reclining
mechanism that is preset at the factory. The tension setting can be
changed for your personal preference. To avoid tip over and insure
stability, do not operate the unit with the tension adjustment wing nuts
completely loosened.
– To reduce the ris of product damage:
• Make sure the legrest is closed before tilting forward and adjusting
the tension.
• Do not completely tighten the wing nuts. The tension springs should not be
completely compressed after making adjustments. If this occurs, the wing
nuts must be loosened a minimum of 1⁄2-turn to avoid damage to the spring
tension assembly.
• Do not completely loosen the wing nuts. The spring should not slide on
the bolt after making adjustments. If the spring slides on the bolt, tighten
the wing nut clockwise a minimum of 1⁄2-turn after the spring no longer
slides on the bolt.
• Adjust both wing nuts equally.
NOTICE
WARNING
WARNING

To O erate the Legrest
1. Your reclining chair is equipped with a three-position locking legrest for seating
comfort. Simply rotate the handle to operate the legrest (FIGURE 1). You may
stop in any one of three ideal positions. The 1st position is slightly inclined for
relaxed reading (FIGURE 2). The 2nd position is slightly more inclined for
comfortable television viewing (FIGURE 3). The 3rd position is fully extended
for complete relaxation (FIGURE 4). To lower the legrest, rotate the handle
counterclockwise to the fully extended position, then rotate clockwise to the
fully closed position.
2. The chair back can be reclined with the legrest closed or extended. To recline,
apply pressure to the back. Sit upright to return the back to an upright position.
3. Bring the back upright and close the legrest before getting out of the chair.
Additional Feature on Selected Styles
The chair body can be tilted back when the legrest is in use. Shifting your body
weight rearward will cause the chair body to tilt backward offering a number
of different positions.
3-Position Legrest
Operating Instructions:
F IGURE 1
F
IGURE 3
F
IGURE 2
F
IGURE 4
CLOSED
POSITION 1ST POSITION
2ND POSITION 3RD POSITION
Furniture Placement Guide
To place your reclining chair the proper distance from the wall, fully recline the
chair and leave a minimum of 2" of space between the top of the back and the
wall (FIGURE 1).
Make sure tables and other items are at a safe distance to avoid interference
with the operation of the legrest. Improper placement of a table could cause the
occupant to become trapped in the seat, as demonstrated in FIGURE 2. There
must be enough clearance for the legrest to be fully extended before closing;
see 3-Posi ion Legres Opera ing Ins ruc ions.
Furniture
Placement Guide:
F IGURE 1
F
IGURE 2
15
14
– To reduce the ris of serious injury:
• Provide a clear path for operation of the back and legrest. Place tables
and area rugs at a distance to allow the legrest to fully extend without
rubbing or interference.
• To safely exit the unit and prevent a tripping hazard bring the back
upright and close the legrest.
– To reduce the ris of serious injury:
•Provide a clear path for operation of the back and legrest. Place tables
and area rugs at a distance to allow the legrest to fully extend without
rubbing or interference.
– To reduce ris of product damage:
• Damage will occur to the mechanism if the legrest is forced closed
from the 1st or 2nd position. The legrest must be extended to the 3rd
position and then closed.
2” Min.
NOTICE
WARNING WARNING

¡Felicitaciones!
Usted es ahora el feliz propietario de un
avanzado sillón reclinable con firmeza
ajustable ComfortTouch™de La-Z-Boy®.
Acaba de seleccionar uno de los
productos tapizados de más alta calidad
originados en la industria mobiliaria,
con el respaldo de más de 75 años de
excelencia en fabricación.
En La-Z-Boy®estamos orgullosos
de nuestros diseños y nuestro trabajo,
y sabemos que usted sentirá lo mismo
cuando comience a disfrutar del confort
y el estilo de su nuevo mobiliario.
IMPORTANTE
Lea atentamente estas instrucciones
antes deutilizar el sillón reclinable con firmeza
ajustable ComfortTouch™.
17
16
Tabla de contenidos
Instrucciones de seguridad importantes ..................18 -19
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT) – Instrucciones de armado......20-22
Sillón reclinable con firmeza
ajustable ComfortTouch™(1CT) – Instrucciones
de conexión a tierra ....................................................23
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT) – Instrucciones de operación......24-25
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT)– Solución de problemas ............26
Instrucciones de ajuste de la tensión
de reclinación ..............................................................27
Instrucciones de operación del
apoyapiernas de 3 posiciones......................................28
Guía para la ubicación del mobiliario ........................29

19
18
-- Para reducir el riesgo de choque eléctrico,
lesiones serias o muerte:
•Desconecte el enchufe eléctrico del tomacorriente antes de limpiar, mover o
hacer un servicio al sillón, o cuando éste no se use por un período prolongado.
• No utilice este producto si el mismo está húmedo, en el agua, o cerca de ésta
uotro líquido.
• Para evitar la asfixia, mantenga las bolsas plásticas lejos de los niños.
•La conexión incorrecta del conductor de conexión a tierra del equipo puede
ocasionar un riesgo de choque eléctrico. Verifique con un electricista o técnico
calificado si tiene dudas acerca de que si el producto está conectado a tierra
correctamente. No modifique el enchufe que se proporciona con el producto;
si éste no se adapta al tomacorriente, solicite que un electricista calificado
instale un tomacorriente adecuado.
-- Para reducir el riesgo de quemaduras,
incendio, choque eléctrico o lesiones graves:
• Siempre mantenga las llamas abiertas y los cigarrillos encendidos lejos del mobiliario
tapizado, ya que éste puede arder rápidamente, produciendo gas tóxico y humo espeso.
• Supervise de cerca a los niños y a las personas discapacitadas
cuando utilicen este producto.
• Siéntese en la unidad lentamente. Para evitar que ésta se tumbe, no arroje su peso
contra el respaldo. Recline o enderece la unidad lentamente, asegurándose de que
no haya niños ni mascotas cerca.
• Este producto tiene muchas partes móviles que pueden causar lesiones serias si no se
utilizan correctamente. Mantenga las manos, dedos y demás partes del cuerpo lejos
del mecanismo. Para reducir el riesgo de que la cabeza quede atrapada y de otras
lesiones, mantenga a los niños y a las mascotas lejos de las aberturas y piezas móviles
del mobiliario.
• Sólo el ocupante debe operar la unidad. Nunca trate de abrir el apoyapiernas jalándolo.
• No se pare, no se siente ni coloque peso adicional sobre los apoyabrazos, el respaldo
o el apoyapiernas abierto.
• Para salir de la unidad sin problemas y evitar el riesgo de tropiezos, enderece el respaldo
y cierre el apoyapiernas.
• Si el producto está dañado, no lo use. No utilice accesorios ni componentes sustitutos.
• Este producto es sólo para uso residencial en interiores.
• Deje un espacio libre para el funcionamiento del respaldo y el apoyapiernas. Coloque
las mesas y alfombras sueltas a distancia para poder extender completamente el
apoyapiernas sin roces ni interferencias.
• Verifique la condición del cordón eléctrico, enchufe y conectores regularmente.
Mantenga el cordón eléctrico alejado de las fuentes de calor. Nunca ponga
la unidad en funcionamiento si tiene un cordón eléctrico, un enchufe o un conector
dañados. Comuníquese con el distribuidor de La-Z-Boy®para realizar un servicio
a la unidad.
• No use la unidad si el control de encendido está dañado o húmedo, o si la
varilla de comando ha caído al agua u otro líquido. Comuníquese con el
distribuidor de La-Z-Boy®para realizar un servicio a la unidad.
• Este producto no fue diseñado como dispositivo de asistencia médica.
Guarde estas instrucciones
Instrucciones de seguridad importantes:
Importante: Lea atentamente estas instrucciones
antes de utilizar el producto.
• Quienes utilicen dispositivos médicos, deben consultar a su profesional
de la salud antes de usar este producto. No lo utilice si sufre de mala
circulación, está inmovilizado o es insensible al calor, salvo que así se
lo indique su profesional de la salud.
•No utilice este producto donde se usen productos en aerosol (en atomizador)
ni donde se administre oxígeno.
•No opere la unidad hasta que el respaldo esté instalado y fijo.
• Antes de mover el producto, desconecte el enchufe eléctrico del tomacorriente
de pared y asegure el mecanismo para evitar una abertura o movimiento
inesperado. Nunca mueva el producto al jalar el mecanismo, el apoyapiernas,
la manija, el respaldo reclinable o la base giratoria.
• Esta unidad está equipada con una función de ajuste de tensión para el
mecanismo reclinable, la cual viene preajustada de fábrica pero puede cambiarse
según su preferencia personal. Para evitar que la unidad se tumbe y asegurar su
estabilidad, no la opere cuando las tuercas mariposa de ajuste de tensión estén
completamente flojas (vea las Instrucciones de ajuste de la tensión de reclinación).
• No trate de desarmar o hacer un servicio a la bomba o al motor. Estos no contienen
piezas que se puedan reparar. Comuníquese con el distribuidor de La-Z-Boy®para.
• No permita que el cordón eléctrico quede prensado entre las partes móviles o entre
el bastidor y el piso.
• Enchúfelo directamente a un tomacorriente de pared. No use un cordón de extensión.
• El sillón ComfortTouch™1CT es para un solo ocupante, de no más de 250 libras.
No opere el sillón con más de un ocupante en o sobre alguna parte del mismo.
• Conecte este mueble sólo a un tomacorriente conectado a tierra correctamente
(consulte la Tabla de contenidos, Instrucciones de conexión a tierra).
• Este producto debe tener una conexión a tierra. Si éste funciona mal o se avería,
la conexión a tierra proporciona una ruta de menor resistencia para la corriente
eléctrica, para reducir el riesgo de choque eléctrico. Este producto está equipado
con un cordón que tiene un conductor de conexión a tierra y un enchufe de
conexión a tierra. El enchufe debe estar conectado a un tomacorriente adecuado
instalado correctamente y conectado a tierra de acuerdo con todos los
códigos y leyes locales.
• Este producto se debe utilizar en un circuito de 120 voltios nominales y tiene un enchufe
de conexión a tierra que se ve igual al enchufe ilustrado en las Instrucciones de conexión
a tierra (consulte la Tabla de contenidos, Instrucciones de conexión a tierra). Asegúrese
de que el producto esté conectado a un tomacorriente que tenga la misma configuración
que el enchufe. No debe utilizar ningún adaptador con este producto.
-- Para evitar que el producto se dañe:
• Si se fuerza el cierre del apoyapiernas desde la 1ra o 2da posición,
el mecanismo se dañará. El apoyapiernas debe extenderse a la 3ra
posición y luego cerrarse.
Guarde estas instrucciones
Instrucciones de seguridad importantes:
Importante: Lea atentamente estas instrucciones
antes de utilizar el producto.
PELIGRO
ADVERTENCIA
ATENCIÓN

Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT) – Instrucciones de armado:
21
20
1. Instale el respaldo.
• Coloque el respaldo atravesado sobre los apoyabrazos del sillón.
La manguera de aire en la parte inferior del respaldo tapizado debe
caer entre el riel trasero y el asiento (FIGURA 1). Levante el respaldo
a un ángulo leve y alinee las ménsulas de soporte del respaldo con
las ménsulas del cuerpo (FIGURA 2).
• Baje el respaldo sobre el cuerpo, asegurándose de que las ménsulas de
soporte se enganchen completamente.
• Para asegurarse de que el respaldo esté correctamente instalado con
ambos juegos de ménsulas de soporte (del respaldo y del cuerpo)
acopladas, párese detrás del sillón y mueva el respaldo de lado a lado.
Si uno o ambos laterales se salen de su posición es porque las ménsulas
de soporte no están acopladas (FIGURA 2). Quite el respaldo y repita los
pasos anteriores.
• Si no logra instalar correctamente el respaldo, comuníquese con el
distribuidor de La-Z-Boy®para solicitar ayuda.
• Fije las ménsulas utilizando un destornillador para empujar hacia abajo las
palancas de inmovilización (FIGURA 3).
2. Gire suavemente el sillón hacia delante para que descanse sobre la parte
delantera del cuerpo del sillón. Localice el conector de la manguera de aire
del respaldo y el conector de la manguera de aire del motor. La conexión
de la manguera de aire del asiento ya viene conectada.
3. Fije el conector de la manguera de aire del respaldo al conector
de la manguera de aire del motor (FIGURA 5).
• Gire la manguera de aire del respaldo hacia la izquierda, aproximadamente
dos vueltas y sosténgala. Al girar la manguera de aire del respaldo hacia
la izquierda, se facilita la conexión y se garantiza un ajuste más apretado
para evitar fugas de aire en la unión.
• Inserte el conector de la manguera de aire del respaldo en el conector
de la manguera de aire del motor y gire hacia la derecha para fijar
los conectores roscados.
(Continuación de las Instrucciones de armado)
– Para reducir el riesgo de lesiones:
• No opere la unidad hasta que el respaldo esté instalado y fijo.
ADVERTENCIA
F IGURA 1
Ménsula
de soporte
del cuerpo
Ménsula de
soporte del respaldo
Ménsula de
soporte
del
respaldo
Palanca de
inmovilización
Posición
trabada
F IGURA 3
Manguera de aire
del respaldo
F IGURA 2
Conector
de manguera de aire
del motor
F IGURA 5
F IGURA 4
Las ménsulas de sopor e del respaldo
y del cuerpo de es e lado no es án
acopladas. Qui e el respaldo y vuelva
a ins alarlo.
Conector
de manguera de aire
del respaldo
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT)– Instrucciones de armado:
ATENCIÓN: No enchufe el ransformador has a que se le indique.

23
22
4. Vuelva a colocar el sillón en posición vertical.
• Mantenga el cordón del transformador de energía lejos
de la base y vuelva a colocar el sillón en posición vertical.
Asegúrese de que el cordón del transformador de energía
no esté pellizcado entre la base y el piso.Vuelva a colocar
el asiento y el respaldo en posición vertical.
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT)– Instrucciones de armado:
– Para reducir el riesgo
de lesiones graves:
•Verifique la condición de los cordones eléctricos, el enchufe y los conectores
regularmente. Mantenga los cordones eléctricos lejos de las fuentes de calor.
Nunca ponga a funcionar la unidad con un cordón eléctrico, enchufe
o conector dañado. Comuníquese con el distribuidor de La-Z-Boy®para
realizar un servicio a la unidad.
• No permita que el cordón eléctrico quede prensado entre partes
móviles o entre el bastidor y el piso.
– Para reducir el riesgo
de lesiones graves:
• Deje un espacio libre para el funcionamiento del respaldo y el apoyapiernas.
Coloque las mesas y alfombras sueltas a distancia para poder extender
completamente el apoyapiernas sin roces ni interferencias.
ADVERTENCIA
ADVERTENCIA
Este producto está equipado con un enchufe de conexión a tierra con 3 clavijas.
Enchúfelo directamente a un tomacorriente conectado a tierra correctamente,
como se muestra en la siguiente ilustración.
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT)– Instrucciones de conexión a tierra:
– Para reducir el riesgo de choque
eléctrico, lesiones serias o muerte:
• La conexión incorrecta del conductor de conexión a tierra del
equipo puede ocasionar un riesgo de choque eléctrico. Verifique
con un electricista o técnico calificado si tiene dudas acerca de que
si el producto está conectado a tierra correctamente. No modifique
el enchufe que se proporciona con el producto; si éste no se adapta
al tomacorriente, solicite que un electricista calificado instale
el tomacorriente adecuado.
– Para reducir el riesgo de
quemaduras, incendio, choque
eléctrico o lesiones graves:
• Enchufe el transformador de energía directamente en un tomacorriente.
No use un cordón de extensión.
• Verifique la condición del cordón eléctrico, enchufe y conectores
regularmente. Mantenga el cordón eléctrico lejos de las fuentes
de calor. Nunca ponga la unidad en funcionamiento tiene un cordón
eléctrico, un enchufe o un conector dañados. Comuníquese con
el distribuidor de La-Z-Boy®para realizar un servicio a la unidad.
• Conecte este mueble sólo a un tomacorriente conectado a tierra
de manera correcta.
• Este producto debe tener una conexión a tierra. Si no funciona
bien o se avería, la conexión a tierra proporciona una ruta de menor
resistencia para la corriente eléctrica, para reducir el riesgo de choque
eléctrico. Este producto está equipado con un cordón que tiene un
conductor de conexión a tierra y un enchufe de conexión a tierra.
El enchufe se debe conectar a un tomacorriente apropiado que esté
instalado y conectado a tierra correctamente de acuerdo con todos
los códigos y leyes locales.
• Este producto se debe utilizar en un circuito de 120 voltios
nominales y tiene un enchufe de conexión a tierra que se ve igual
al que aparece ilustrado a continuación. Asegúrese de que el producto
esté conectado a un tomacorriente que tenga la misma configuración
que el enchufe. No debe utilizar ningún adaptador con este producto.
Tomacorriente
conectado a tierra
Clavija
de conexión a tierra
TOMACORRIENTE
CONECTADO A TIERRA
Especificación eléctrica: 120V, 60Hz AC 320mA
PELIGRO
5. Elija una ubicación para el sillón cerca de un tomacorriente
eléctrico sólo conectado a tierra correctamente. Proceda según
las Instrucciones de operación.
6. Para quitar el respaldo, desenchúfelo del tomacorriente eléctrico y siga los
pasos anteriores, a la inversa, en las Instrucciones de armado.
ATENCIÓN: Para evi ar que se dañen los conec ores y cordones,
es impor an e desconec ar odas las conexiones an es de qui ar
el respaldo.
ADVERTENCIA
ENCHUFE DECONEXIÓN
A TIERRA, 3 CLAVI AS

25
24
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT)–Instrucciones de operación:
– Para reducir el riesgo
de lesiones graves:
• No use la unidad si el control de encendido está dañado o húmedo, o si la varilla
de comando ha caído al agua u otro líquido. Comuníquese con el distribuidor de
La-Z-Boy®para realizar un servicio a la unidad.
– Para evitar daños al producto:
• No desconecte la varilla de comando del cordón de extensión de dicha
varilla, adentro del bolsillo de almacenamiento, cuando la unidad
esté conectada.
AJUSTE DE FIRMEZA
DEL ASIENTO
AUMENTAR
LA FIRMEZA
DEL ASIENTO
DISMINUIR
LA FIRMEZA
DEL ASIENTO
PRESELECCIONES
DE MEMORIA
AUMENTAR
LA FIRMEZA
DEL RESPALDO
DISMINUIR
LA FIRMEZA
DEL RESPALDO
AJUSTE DE FIRMEZA
DEL RESPALDO
Sillón reclinable con firmeza ajustable
ComfortTouch™(1CT)–Instrucciones de operación:
– Para reducir el riesgo
de lesiones graves:
•Siéntese en la unidad lentamente. Para evitar que ésta se tumbe, no arroje su
peso contra el respaldo. Recline o enderece la unidad lentamente,
asegurándose de que no haya niños ni mascotas cerca.
• El sillón ComfortTouch™1CT es para un solo ocupante, de no más de 250 libras.
No opere el sillón con más de un ocupante en o sobre alguna parte del mismo.
• Enchufe el transformador de energía directamente en un tomacorriente. No
use un cordón de extensión.
ADVERTENCIA
ADVERTENCIA
ATENCIÓN
Instrucciones de operación del sillón reclinable con fir eza
ajustable Co fortTouch™(1CT)
El sillón reclinable ComfortTouch™contiene dos cámaras de aire inflables,
una en el asiento y otra en área del respaldo lumbar, para obtener
una comodidad y soporte personalizados. Existen diversas combinaciones
de ajustes del asiento y respaldo lumbar, así como dos preselecciones
de memoria para almacenar los ajustes programados individualizados.
• Presione los botones FIRM (firme) para aumentar la firmeza
del asiento y del respaldo.
• Presione los botones SOFT (suave) para disminuir la firmeza
del asiento y del respaldo.
• Presione y libere cualquier botón para aumentar o disminuir el ajuste
de firmeza en un número. Mantenga presionado cualquier botón para
aumentar o disminuir rápidamente el ajuste de firmeza.
• La pantalla numérica indica el nivel seleccionado de firmeza del ajuste
más suave de “0” al ajuste más firme de “9”. La pantalla numérica
parpadeará cuando el asiento o respaldo se esté ajustando y dejará
de parpadear cuando alcance el ajuste seleccionado.
• Para guardar sus ajustes deseados de Índice de comodidad, mantenga
presionado el botón de posición de memoria A o B durante dos segundos.
Para recuperar sus ajustes de Índice de comodidad guardados,
simplemente presione el botón de posición de memoria en el que
almacenó los ajustes.
Cuando regrese la energía después de una interrupción o cuando
se desenchufa y se enchufa de nuevo, las dos cámaras de aire inflables
regresarán al último ajuste en el que estaba antes de la pérdida de energía.
Los ajustes del Índice de comodidad almacenados en la memoria
no se verán afectados por la interrupción de la energía.

Sillón reclinable con firmeza
ajustable ComfortTouch™(1CT)– Instrucciones
para la solución de problemas:
Solución de roblemas del sillón reclinable
con firmeza ajustable ComfortTouch™ (1CT)
No existen requisitos para el usuario en cuanto al mantenimiento ni a la reparación.
Si alguna de las funciones o de los componentes eléctricos no funciona:
1. Asegúrese de que el sillón esté enchufado al tomacorriente
eléctrico conectado a tierra.
2.Cerciórese de que el tomacorriente funcione. Por ejemplo, que no haya
fusibles quemados o que no se haya disparado un cortacircuito.
3. Asegúrese de que la conexión de la manguera de aire trasera esté
completamente apretada y no floja; consulte las Instrucciones de armado.
4. Asegúrese de que la conexión de la manguera de aire del asiento esté
apretada y que no esté floja. La conexión de la manguera de aire del
asiento se fija desde la producción, pero es posible que se afloje
durante el envío.
5. Asegúrese de que el cordón eléctrico no esté retorcido ni pellizcado y que
ni éstos ni el enchufe esté dañado.
Si las funciones o componentes eléctricos aún no funcionan correctamente,
comuníquese con su distribuidor para obtener instrucciones sobre cómo
devolver la unidad para su examen y reparación. Nunca intente realizar
reparaciones o ajustes usted mismo.
Instrucciones de ajuste de la tensión
de reclinación:
27
26
– Para reducir el riesgo de lesiones:
•No trate de desarmar o hacer un servicio a la bomba o al motor. Estos no contienen
piezas que se puedan reparar. Comuníquese con el distribuidor de La-Z-Boy®para
obtener información sobre el servicio.
– Para reducir el riesgo de lesiones:
•Esta unidad está equipada con una función de ajuste de tensión para el
mecanismo reclinable, la cual viene preajustada de fábrica pero puede
cambiarse según su preferencia personal. Para evitar que la unidad se tumbe
y asegurar su estabilidad, no la opere cuando las tuercas mariposa de ajuste
de tensión estén completamente flojas.
– Para reducir el riesgo
de daños al producto:
• Asegúrese de que el apoyapiernas esté cerrado antes de inclinar la unidad
hacia adelante para ajustar la tensión.
• No apriete completamente las tuercas mariposa. Los resortes de tensión no deben
comprimirse completamente después de realizar ajustes. Si esto ocurriera, las
tuercas mariposa deben aflojarse un mínimo de 1/2vuelta para evitar que se
dañe el mecanismo de tensión a resorte.
• No afloje completamente las tuercas mariposa. El resorte no debe deslizarse
sobre el perno después de hacer los ajustes. Si esto ocurriera, apriete la
tuerca mariposa girándola en sentido horario un mínimo de 1/2vuelta una
vez que el resorte ya no se deslice sobre el perno.
• Ajuste ambas tuercas mariposa por igual.
Resorte de tensión
Tuerca
mariposa
ADVERTENCIA ADVERTENCIA
ATENCIÓN
Instrucciones de ajuste de la tensión de reclinación:
Puede ajustar la tensión del mecanismo reclinable para que éste se adapte al tamaño
de su cuerpo.
1. Desenchúfelo del tomacorriente eléctrico. Gire suavemente el sillón reclinable hacia
adelante para que descanse sobre los apoyabrazos y la parte superior del respaldo.
Localice las tuercas mariposa, una a cada lado, hacia la parte posterior del sillón
reclinable, debajo del asiento reclinable (a continuación sólo se muestra un lado).
2. Ajuste la tensión girando las tuercas mariposa en aumentos de 1/4de vuelta
hasta alcanzar el ajuste deseado.
• Una persona más alta o más pesada puede elegir aumentar la tensión de
reclinación apretando las tuercas mariposa en sentido horario.
• Una persona de contextura más pequeña puede elegir disminuir la tensión
de reclinación aflojando las tuercas mariposa en sentido contrahorario.
3. Vuelva a colocar el sillón reclinable en posición vertical y pruebe el nuevo ajuste.
Realice los ajustes adicionales necesarios repitiendo estos pasos. Enchúfelo
directamente a un tomacorriente conectado a tierra.

Para o erar el a oya iernas
1. Su sillón reclinable está equipado con un apoyapiernas trabable de tres
posiciones para mayor confort de asiento. Simplemente gire la manija para
operar el apoyapiernas (FIGURA 1). Puede detenerse en cualquiera de las tres
posiciones ideales. La 1raposición es ligeramente inclinada, para sentarse
relajadamente a leer (FIGURA 2). La 2daposición es algo más inclinada, para ver
televisión cómodamente (FIGURA 3). La 3ra posición es completamente extendida,
para una completa relajación (FIGURA 4). Para bajar el apoyapiernas, gire la
manija primero en sentido contrahorario a la posición completamente extendida,
y luego en sentido horario a la posición completamente cerrada.
2. El respaldo del sillón puede reclinarse con el apoyapiernas cerrado o extendido.
Para reclinarlo, aplique presión al respaldo. Para devolver el respaldo a la
posición vertical, siéntese derecho.
3. Antes de salir de la unidad, mueva el respaldo a la posición vertical y cierre
el apoyapiernas.
Característica adicional en ciertos modelos
El cuerpo del sillón puede inclinarse hacia atrás cuando el apoyapiernas está en
uso. Si pasa el peso de su cuerpo hacia atrás, el cuerpo del sillón se inclinará
hacia atrás, ofreciéndole una variedad de posiciones diferentes.
Instrucciones de operación
del apoyapiernas de 3 posiciones:
F IGURA 1
F
IGURA 3
F
IGURA 2
F
IGURA 4
POSICIÓN
CERRADA 1RA POSICIÓN
2DA POSICIÓN 3RA POSICIÓN
Guía ara la ubicación del mobiliario
Para colocar el sillón reclinable a una distancia adecuada de la pared, reclínelo
completamente dejando un mínimo de 5 cm (2") de espacio entre la parte superior
del respaldo y la pared (FIGURA 1).
Asegúrese de que las mesas y demás elementos estén a una distancia segura
para evitar interferencias con el funcionamiento del apoyapiernas. La ubicación
inadecuada de una mesa podría hacer que el ocupante del sillón quede,
atrapado en el asiento (como se muestra en la FIGURA 2). Debe haber suficiente
espacio libre para poder extender completamente el apoyapiernas antes de
cerrarlo; vea las Instrucciones de operación del apoyapiernas de 3 posiciones.
Guía para la ubicación
del mobiliario:
F IGURA 1
F
IGURA 2
29
28
– Para reducir el riesgo de lesiones:
• Deje un espacio libre para el funcionamiento del respaldo y el apoyapiernas.
Coloque las mesas y alfombras sueltas a distancia para poder extender
completamente el apoyapiernas sin roces ni interferencias.
• Para salir de la unidad sin problemas y evitar el riesgo de tropiezos, enderece
el respaldo y cierre el apoyapiernas.
– Para reducir el riesgo de lesiones:
• Deje un espacio libre para el funcionamiento del respaldo y el
apoyapiernas. Coloque las mesas y alfombras sueltas a distancia para
poder extender completamente el apoyapiernas sin roces ni interferencias.
– Para evitar que el producto se dañe:
• Si se fuerza el cierre del apoyapiernas desde la 1rao 2daposición, el mecanismo se
dañará. El apoyapiernas debe extenderse a la 3raposición y luego cerrarse.
5 c
(2")
ín.
ADVERTENCIA
ATENCIÓN
ADVERTENCIA

IMPORTANT
Bien lire les instructions avant d’utiliser votre
fauteuil inclinable à fermeté réglable ComfortTouchMC.
À conserver pour usage ultérieur.
31
30
Table des matières
Règles de sécurité importantes ................................32-33
Montage de l’inclinable à fermeté réglable
(1CT) ComfortTouchMC ...............................................34-36
Mise à la terre de l’inclinable à fermeté réglable
(1CT) ComfortTouchMC....................................................37
Fonctionnement de l’inclinable à fermeté réglable
(1CT) ComfortTouchMC....................................................39
Dépannage pour l’inclinable à fermeté réglable
(1CT) ComfortTouchMC....................................................40
Réglage de la tension d’inclinaison .............................41
Fonctionnement du repose-jambes à 3 réglages ........42
Comment disposer vos meubles ...................................43
Félicitations!
Vous êtes désormais propriétaire
d’un fauteuil inclinable à fermeté
réglable ComfortTouchMC.
Vous venez d’acheter un des meubles
rembourrés les plus perfectionnés de
l’industrie du meuble en Amérique du Nord,
fruit de plus de 75 ans d’expérience dans
la fabrication de meubles de qualité.
La-Z-BoyMD est fière de sa gamme de
produits et de son savoir-faire. Nous savons
que vous ressentirez la même fierté quand
vous profiterez du confort et de l’allure
de votre nouveau mobilier.

33
32
-- Pour réduire les risques de choc électrique,
de blessures graves ou de mort :
• Toujours débrancher la prise du mur avant de nettoyer, déplacer ou
entretenir ce meuble, ou quand il n’est pas utilisé pour une longue période.
• Ne pas utiliser ce produit s’il est mouillé, dans l’eau ou près de l’eau ou de
tout autre liquide.
• Pour prévenir la suffocation, garder les sacs de plastique loin des enfants.
• Une mauvaise connexion du conducteur de mise à la terre de l’équipement
peut entraîner un risque de choc électrique. Consulter un électricien qualifié
ou un mécanicien d’entretien si vous n’avez pas la certitude que le produit
est correctement mis à la terre. Ne pas modifier la fiche fournie avec le
produit - si elle ne peut tenir dans la prise, faire installer une prise appropriée
par un électricien qualifié.
-- Pour réduire les risques de brûlures,
d’incendie, de choc électrique ou
de blessures graves :
• Garder vos meubles rembourrés loin des flammes ou des cigarettes allumées.
Ils peuvent brûler rapidement en présence de gaz toxique et de fumée épaisse.
• Une supervision étroite est nécessaire quand ce produit est utilisé
par des enfants ou des personnes handicapées.
•
Vous asseoir lentement sur le meuble. Pour éviter qu’il bascule, ne pas lancer
votre poids contre le dossier. Y aller lentement quand vous vous inclinez ou
remettez en position verticale, et vous assurer qu’il n’y a pas d’enfant ou d’animal
de compagnie à proximité.
• Ce produit compte plusieurs pièces mobiles et peut causer des blessures graves
s’il n’est pas utilisé correctement. Garder les mains, les doigts et toute autre partie du
corps loin du mécanisme. Pour réduire le risque de coincer la tête et autres blessures,
garder les enfants et les animaux de compagnie loin des ouvertures et des pièces
mobiles dans le mobilier et autour de celui-ci.
• Seul l’occupant doit faire fonctionner le meuble. Ne jamais tenter d’ouvrir
le repose-jambes en tirant dessus.
• Ne jamais se tenir debout, s’asseoir ou mettre un poids excessif sur les bras,
le dossier ou le repose-jambes ouvert.
• Pour sortir du meuble en toute sécurité et pour éviter de trébucher,
remettre le dossier à la verticale et refermer le repose-jambes.
• Ne pas utiliser ce produit s’il est endommagé. Ne pas utiliser d’accessoires ou
d’éléments substituts.
• Ce produit est exclusivement réservé à un usage résidentiel intérieur.
• Prévoir un parcours sans obstructions pour faire fonctionner le fauteuil, le dossier
et le repose-jambes. Placer les tables et les carpettes assez loin pour que
le repose-jambes puisse s’ouvrir complètement sans frottement ni obstruction.
• Vérifier régulièrement l’état du cordon d’alimentation, de la fiche et des connecteurs.
Éloigner le cordon d’alimentation des sources de chaleur. Ne jamais faire fonctionner
le meuble avec un cordon d’alimentation, une fiche ou un connecteur endommagé.
Communiquer avec votre détaillant La-Z-BoyMD pour le service.
• Ne pas utiliser le meuble si la commande électrique est endommagée ou mouillée.
Ne pas utiliser le meuble si la commande manuelle est tombée dans l’eau ou dans
tout autre liquide. Communiquer avec votre détaillant La-Z-BoyMD pour le service.
• Ce produit n’est pas conçu pour servir de dispositif de santé.
Conserver ces instructions
Règles de sécurité importantes
Important : bien lire les instructions avant l’utilisation.
• Les personnes qui utilisent des dispositifs médicaux doivent communiquer avec
leur fournisseur de soins de santé avant d’utiliser ce produit. Ne pas utiliser ce
produit si vous avez une mauvaise circulation, si vous êtes immobile ou si vous ne
pouvez ressentir la chaleur, sauf sur les conseils de votre professionnel de la santé.
•
Ne pas utiliser ce produit dans des endroits où l’on utilise des produits en aérosol
ou si l’on administre de l’oxygène.
• Ne pas faire fonctionner le meuble avant d’avoir installé et bloqué le dossier.
• Avant de déplacer le produit, débrancher la fiche électrique de la prise de courant
et bloquer le mécanisme pour ne pas qu’il s’ouvre ou bouge soudainement.
Ne jamais déplacer le produit par le mécanisme, le repose-jambes, la poignée,
le dossier inclinable ou la base pivotante.
• Ce meuble est doté d’un réglage de tension pour le mécanisme d’inclinaison,
préréglé en usine. Vous pouvez personnaliser ce réglage. Pour éviter de faire
basculer le meuble et pour en assurer la stabilité, ne jamais faire fonctionner
le meuble quand l’écrou à ailettes qui règle la tension est complètement desserré
(voir les instructions touchant le réglage de la tension).
• Ne jamais tenter de démonter la pompe ou le moteur ou d’en faire l’entretien.
Ces éléments ne contiennent aucune pièce à entretenir. Votre détaillant
La-Z-BoyMDvous renseignera au sujet du service.
• Vous assurer que le cordon d’alimentation n’est pas coincé entre des pièces
mobiles ou entre la charpente et le sol.
• Brancher directement dans une prise de courant au mur. Ne pas utiliser de rallonge.
• Le fauteuil 1CT ComfortTouchMC est conçu pour un seul occupant dont le poids
ne dépasse pas 250 livres (1134 kg). Ne pas faire fonctionner le fauteuil
s’il y a plus d’un occupant sur quelque partie du fauteuil que ce soit.
• Brancher ce meuble dans un prise de courant correctement mise à la terre
(voir Mise à la terre dans la table des matières).
• Ce produit doit être mis à la terre. S’il fait défaut ou ne fonctionne plus, la mise
à la terre offre une voie de moindre résistance pour le courant électrique afin
de réduire le risque de choc électrique. Ce produit est muni d’un cordon doté
d’un conducteur de mise à la terre de l’équipement et d’une fiche de mise
à la terre. La fiche doit être branchée dans une prise appropriée, correctement
installée et mise à la terre conformément à tous les codes et ordonnances locaux.
• Ce produit est conçu pour utilisation sur un circuit nominal de 120 volts
et il est muni d’une fiche de mise à la terre qui ressemble à la fiche illustrée
dans la section Mise à la terre (voir Mise à la terre dans la table des matières).
Vous assurer que le produit est branché dans une prise de courant dont
la configuration est identique à celle de la fiche. Ne pas utiliser d’adaptateur
pour ce produit.
-- Pour réduire le risque de dommages au produit :
• Forcer le repose-jambes à se fermer à partir de la 1re ou 2eposition risque
d’endommager le mécanisme. Toujours ouvrir le repose-jambes à la 3eposition
avant de le refermer.
Conserver ces instructions
Règles de sécurité importantes
Important : bien lire les instructions avant l’utilisation.
DANGER
AVERTISSEMENT
AV IS

35
34
1. Installer le dossier.
• Déposer le dossier sur les bras du fauteuil. Le boyau à air au bas du dossier
rembourré doit tomber entre la traverse arrière et le siège (FIGURE 1).
Soulever légèrement le dossier et aligner les fixations du dossier avec
celles de la charpente (FIGURE 2).
• Replacer le dossier sur la base; s’assurer que les fixations du dossier
et de la base sont entièrement engagées.
• Pour s’assurer que le dossier est installé correctement, avec les deux
jeux de fixations du dossier et de la charpente bien engagées, se
tenir debout derrière le fauteuil et faire tourner le dossier d’un côté
à l’autre. Si un ou les deux côtés sortent de leur position, les fixations
ne sont pas bien engagées (FIGURE 2). Retirer le dossier et répéter les
instructions ci-dessus.
• Si vous êtes incapable d’installer le dossier correctement,
communiquer avec votre détaillant La-Z-BoyMD qui va vous aider.
• Bloquer les fixations à l’aide d’un tournevis en poussant les leviers de
blocage vers le bas (FIGURE 3).
2. Basculer doucement le fauteuil vers l’avant pour qu’il repose sur le devant de
la charpente. Repérer le connecteur du boyau à air du dossier et le connecteur
du boyau à air du moteur. La connexion du boyau à air du siège est déjà fixée.
3. Fixer le connecteur du boyau à air du dossier au connecteur du boyau à air
du moteur (FIGURE 5).
• Faire tourner le boyau à air du dossier dans le sens antihoraire, environ deux
tours, et le maintenir. Cette torsion rend la connexion plus facile et plus serrée
pour empêcher les fuites d’air au point de jonction.
• Insérer le connecteur du boyau à air du dossier dans le connecteur
du boyau à air du moteur et tourner dans le sens horaire pour fixer
les connecteurs filetés.
(Montage-Suite)
Montage de l’inclinable
à fermeté réglable (1CT) ComfortTouchMC
-- Pour réduire le risque
de blessures :
• Ne pas faire fonctionner le meuble avant que le dossier soit
installé et bloqué.
AVERTISSEMENT
AVIS
Montage de l’inclinable
à fermeté réglable (1CT) ComfortTouchMC
F IGURE 1
Fixation
de la
base
Fixation
du dossier
Fixation
du dossier
Levier de
blocage
Levier
bloqué
F IGURE 3
Boyau à air
du dossier
F IGURE 2
Connecteur
du boyau à air
du moteur
F IGURE 5
F IGURE 4
Sur ce cô é, les fixa ions du dossier
e de la base ne son pas bloquées.
Re irer le dossier e réins aller.
Connecteur
du boyau à air
du dossier
Ne pas brancher le meuble an que cela n’es pas
indiqué dans les ins ruc ions.

5. Ne choisir pour le fauteuil qu’un endroit proche d’une prise de courant
correctement mise à la terre.
6. Pour retirer le dossier, débrancher le meuble de la prise de courant
et suivre à rebours les étapes du montage.
37
36
4. Remettre le fauteuil en position verticale :
• Tenir le cordon du transformateur électrique loin de la base et remettre
le fauteuil debout. S’assurer que le cordon n’est pas coincé entre la base
et le plancher.
Montage de l’inclinable
à fermeté réglable (1CT) ComfortTouchMC
-- Pour réduire le risque de
blessures graves :
•Vérifier régulièrement l’état du cordon d’alimentation, de la fiche
et des connecteurs. Éloigner le cordon d’alimentation des sources
de chaleur. Ne jamais faire fonctionner le meuble avec un cordon
d’alimentation, une fiche ou un connecteur endommagé.
Communiquer avec votre détaillant La-Z-BoyMD pour le service.
•Vous assurer que le cordon d’alimentation n’est pas coincé entre
des pièces mobiles ou entre la charpente et le sol.
Mise à la terre de l’inclinable
à fermeté réglable (1CT) ComfortTouchMC
-- Pour réduire le risque de choc électrique,
de blessures graves ou de mort :
• Une mauvaise connexion du conducteur de mise à la terre de
l’équipement peut entraîner un risque de choc électrique. Consulter
un électricien qualifié ou un mécanicien d’entretien si vous n’avez
pas la certitude que le produit est correctement mis à la terre. Ne pas
modifier la fiche fournie avec le produit - si elle ne peut tenir dans
la prise, faire installer une prise appropriée par un électricien qualifié.
AVERTISSEMENT
-- Pour réduire le risque de
blessures graves :
• Prévoir un parcours sans obstructions pour faire fonctionner le dossier
et le repose-jambes. Placer les tables et les carpettes assez loin pour
que le repose-jambes puisse s’ouvrir complètement sans frottement
ni obstruction.
AVERTISSEMENT
Pour prévenir les dommages aux connec eurs
e aux cordons, il es impor an de déconnec er ou es
les connexions avan de re irer le dossier.
DANGER
Ce produit est équipé d’une fiche de mise à la terre à trois broches. La brancher
directement dans une prise correctement mise à la terre, tel qu’illustré ci-dessous.
-- Pour réduire le risque de brûlures,
d’incendie, de choc électrique
ou de blessures graves :
• Brancher directement dans une prise de courant au mur. Ne pas
utiliser de rallonge.
• Vérifier régulièrement l’état du cordon d’alimentation, de la fiche et des
connecteurs. Éloigner le cordon d’alimentation des sources de chaleur.
Ne jamais faire fonctionner le meuble avec un cordon d’alimentation,
une fiche ou un connecteur endommagé. Communiquer avec votre
détaillant La-Z-BoyMDpour le service.
• Brancher ce meuble seulement dans une prise de courant correctement
mise à la terre.
• Ce produit doit être mis à la terre. S’il fait défaut ou ne fonctionne plus, la mise
à la terre offre une voie de moindre résistance pour le courant électrique afin de
réduire le risque de choc électrique. Ce produit est muni d’un cordon doté d’un
conducteur de mise à la terre de l’équipement et d’une fiche de mise à la terre.
La fiche doit être branchée dans une prise de courant appropriée, correctement
installée et mise à la terre conformément à tous les codes et ordonnances locaux.
• Ce produit est conçu pour utilisation sur un circuit nominal de 120 volts et il est muni
d’une fiche de mise à la terre qui ressemble à la fiche illustrée ci-dessous.Vous
assurer que le produit est connecté dans une prise de courant dont la configuration
est identique à celle de la fiche. Ne pas utiliser d’adaptateur pour ce produit.
Prise de courant
mise à la terre
F ICHE DE MISE
Á LA TERRE Á
3 BROCHES
Broche de
masse
B OÎTE DE PRISES
DE COURANT MISES
Á LA TERRE
Caractéristiques : 120V, 60Hz C.A. 320 mA
AVERTISSEMENT
AVIS

39
38
Fonctionne ent de l’inclinable à fer eté réglable (1CT) Co fortTouchMC
L’inclinable ComfortTouchMCrenferme deux chambres à air gonflables,
une dans le siège et l’autre, dans la région lombaire, pour offrir un soutien
et un confort personnalisés. Il y a de nombreuses combinaisons de réglages
pour le siège et la région lombaire, et deux mémoires pour ranger
des réglages programmés.
• Appuyer sur FIRM pour augmenter la fermeté du siège et du dossier.
• Appuyer sur SOFT pour diminuer la fermeté du siège et du dossier.
• Appuyer sur n’importe quel bouton et le relâcher pour augmenter
ou diminuer d’un chiffre le réglage de la fermeté. Appuyer sur n’importe
quel bouton et le tenir pour augmenter ou diminuer rapidement le réglage
de la fermeté.
• L’affichage numérique indique le degré de fermeté choisi, du plus doux,
soit le « 0 », au plus ferme, soit le « 9 ».
• Pour enregistrer les réglages de l’indice de confort désiré, appuyer et tenir
la position de mémoire A ou B pendant deux secondes. Pour rappeler vos
réglages enregistrés, il suffit d’appuyer sur le bouton mémoire dans lequel
vous les avez enregistrés.
Quand le courant est rétabli après une panne de courant, ou si le meuble
est débranché puis rebranché, les deux chambres à air gonflables reviennent
au dernier réglage effectué avant la panne. Les réglages de l’indice de confort
enregistrés en mémoire ne sont pas affectés par une interruption du courant électrique.
Fonctionnement de l’inclinable
à fermeté réglable (1CT) ComfortTouchMC
-- Pour réduire le risque de
blessures graves :
• S’asseoir lentement sur le meuble. Pour éviter qu’il bascule, ne pas lancer
votre poids contre le dossier. Y aller lentement quand vous inclinez
ou remettez en position verticale, et vous assurer qu’il n’y a pas
d’enfant ou d’animal de compagnie à proximité.
• Le fauteuil 1CT ComfortTouchMC est conçu pour un seul occupant dont
le poids ne dépasse pas 250 livres (1134 kg). Ne pas faire fonctionner le fauteuil
s’il y a plus d’un occupant sur quelque partie du fauteuil que ce soit.
• Pour sortir du meuble en toute sécurité et pour éviter de trébucher,
remettre le dossier à la verticale et refermer le repose-jambes.
Fonctionnement de l’inclinable
à fermeté réglable (1CT) ComfortTouchMC
-- Pour réduire le risque de
blessures graves :
• Ne pas utiliser le meuble si le contrôle électrique est endommagé ou mouillé.
Ne pas utiliser le meuble si la commande manuelle a été échappée dans
l’eau ou dans tout autre liquide. Communiquer avec votre détaillant
La-Z-BoyMD pour le service.
-- Pour prévenir les dommages au produit :
• Ne pas déconnecter la commande manuelle de son cordon d’alimentation,
dans la pochette, quand le meuble est branché.
RÉGLAGE DE LA FERMETÉ
DU SIÈGE
AUGMENTER LA FERMETÉ
DU SIÈGE
DIMINUER LA FERMETÉ
DU SIÈGE
MÉMOIRES DE
PRÉRÉGLAGE
AUGMENTER LA FERMETÉ
DU DOSSIER
DIMINUER LA FERMETÉ
DU DOSSIER
RÉGLAGE DE LA FERMETÉ
DU DOSSIER
AV IS
AVERTISSEMENT
AVERTISSEMENT
