Leica GEOVID HD-B 3000 Series User manual

DAS WESENTLICHE.
Leica Camera AG│Am Leitz-Park 5│35578 WETZLAR│DEUTSCHLAND
Telefon [phone]│Telefax [phone]│www.leica-camera.com
93 831 II/18/DLW/B
GEOVID HD-B3000/GEOVID HD-R2700
ANLEITUNG | INSTRUCTIONS
NOTICE D’UTILISATION | GEBRUIKSAANWIJZING
ISTRUZIONI | INSTRUCCIONES | BRUKSANVISNING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

FOR US ONLY:
FCC NOTE:
This equipment has been tested and found to comply with the
limits fora Class B digital device, pursuant to Part 15 of the
FCC Rules. Theselimits are designed to provide reasonable
protection against harmfulinterference in a residential
installation. This equipment generates, uses,and can radiate
radio frequency energy and, if not installed and used
inaccordance with the instructions, may cause harmful
interference to radiocommunications. However, there is no
guarantee that interference willnot occur in a particular
installation. If this equipment does cause harmfulinterference
to radio or television reception, which can be determined
byturning the equipment off and on, the user is encouraged to
try to correctthe interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit different
from that towhich the receiver is connected.
• Consult the dealer or an experienced radio/TV technician
for help.
FCC CAUTION:
To assure continued compliance, follow the
attachedinstallation instructions and use only shieldedinterface
cables with ferrite core when connecting tocomputer or
peripheral devices.Any changes or modifications not expressly
approved by theparty responsible for compliance could void
the user’s authority tooperate this equipment.
DECLARATION OF CONFORMITY
Trade Name: Leica
Model No.: 8905 (for Geovid x42) / 5980 (for Geovid x56)
Responsible party/Support contact:
Leica Camera Inc.
1 Pearl Court, Unit A
Allendale, New Jersey 07401
Tel.: [phone]
Fax: [phone]
[email protected]
8905 / 5980
Tested To Comply
With FCC Standards
FOR HOME OR OFFICE USE
This device complies with Part 15 of the FCCRules. Operation
is subject to the followingtwo conditions: (1) This device may
not causeharmful interference, and (2) this device mustaccept
any interference received, includinginterference that may
cause undesired operation.
FOR CANADA ONLY:
CAN ICES-3 (B)/NMB-3(B)
FOR JAPAN ONLY:
この装置は、クラスB情報技術装置です。この装置は、家庭環境で使用
することを目的としていますが、この装置がラジオやテレビジョン受信
機に近接して使用されると、受信障害を引き起こすことがあります。取
扱説明書に従って正しい取り扱いをしてください。 VCCI-B
This product is manufactured under license from Leupold & Stevens, Inc.
AbC
EHr
HOLd
1 (1 MOA)
1-4 (1 MOA)
1-3 (1 MOA)
10
5
SId
100 (yds/m)
200 (yds/m)
300 (yds)
GEE (m)
bALL
US1/EU1
US2/EU2
US12/EU12
OFF
USEU
US
EU
1 2 1 2
1 2
1 2
1 2 1 2 1 2 1 2
1 2
1 2
1 2
1 2
1 2
12
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2 1 2
1 2
1 2
1 2
1 2
1 2
1 2
1 2 1 2
1
2

DE
1
GEOVID HD-B3000/GEOVID HD-R2700
ANLEITUNG | INSTRUCTIONS
NOTICE D’UTILISATION | GEBRUIKSAANWIJZING
ISTRUZIONI | INSTRUCCIONES | BRUKSANVISNING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

DE
2
3
11
4
5
4b
7
7a
8
8
9
3
2
1
6a
6
4a
12
13
10

DE
3
BEZEICHNUNG DER TEILE
1Haupt-/Auslösetaste für Entfernungsmessung
2Neben-/Menütaste
3Ösen für Tragriemen
4Augenmuschel
aherausgedreht für Beobachtung ohne Brille (4 Stufen)
bhereingedreht für Beobachtung mit Brille
5Zentral-Fokussierungsrad
6Dioptrien-Ausgleichsring mit
aSkala
7Dioptrien-Ausgleichsring für Anzeigen mit mit
aSkala
8Gelenkachsen für Einstellung des Augenabstands
9Deckel für Batteriefach/Speicherkarten-Schacht (geschlossen)
10 Laser-Sendeoptik
11 Objektivlinse
12 Batteriefach
13 Speicherkarten-Schacht (nur HD-B 3000)

DE
4
LASER-SICHERHEITSHINWEISE
Im Leica Geovid wird ein unsichtbarer Laserstrahl
eingesetzt. Stellen Sie sicher, das Folgende zu
beachten:
WARNUNG:
Nichtbeachtung folgender Punkte kann zu schweren
Verletzungen führen.
• Werden andere als die in dieser Anleitung
aufgeführten Bedienungsvorgänge verwendet, bzw.
Anpassungen am Gerät vorgenommen, kann es zum
Austritt gefährlicher Strahlung kommen.
• So lange Sie die Anzeige im Okular sehen ist das
Produkt aktiv, sendet einen unsichtbaren
Laserstrahl aus und die Laser-Fokussieroptik darf
nicht auf jemanden gerichtet sein.
• Demontieren oder verändern Sie den Leica Geovid
nicht; wenn die interne Elektronik freigelegt wird,
kann dies zu Schäden oder Stromschlägen führen.
• Drücken Sie keine der beiden Tasten, während Sie
auf ein menschliches Auge zielen oder die Optik von
der Objektivseite aus betrachten.
• Bewahren Sie den Leica Geovid nicht in Reichweite
von kleinen Kindern auf.
VORSICHT:
Nichtbeachtung folgender Punkte kann zu
Verletzungen oder zur Beschädigung des Geräts
führen.
• Richten Sie den Laser nicht auf ein Auge.
• Richten Sie den Laser nicht auf Menschen.
• Betreiben Sie den Leica Geovid nicht mit anderen
zusätzlichen optischen Elementen, wie Objektiven
oder Ferngläsern. Eine Verwendung des Leica
Geovids zusammen mit einem optischen Gerät erhöht
die Gefahr einer Verletzung der Augen.
• Wird die Entfernungsmessung gerade nicht
benötigt, sollten Sie es vermeiden, eine der beiden
Tasten zu betätigen, um ein unbeabsichtigtes
Abgeben des Laserstrahls zu vermeiden.
• Entfernen Sie die Batterie aus dem Gehäuse, wenn
Sie den Leica Geovid für längere Zeit nicht
verwenden.
• Sie dürfen den Leica Geovid nicht zerlegen, neu
zusammensetzen oder reparieren. Die ausgehende
Laserstrahlung kann Ihre Gesundheit gefährden. Ein
einmal zerlegtes, neu zusammengesetztes oder
repariertes Gerät unterliegt nicht mehr der
Herstellergarantie.

DE
5
• Ist das Gehäuse des Leica Geovids beschädigt oder
gibt das Gerät nach einem Fall oder aus einem
anderen Grund einen fremdartigen Ton ab, so
entnehmen Sie bitte sofort die Batterie und
verwenden ihn nicht mehr.
TECHNISCHE DATEN DES LASERS
Laserklasse IEC/EN Class 1
Wellenlänge (nm) 897
Pulsdauer (ns) 57
Ausgangsleistung (mW) 0,89
Strahlendivergenz
(mrad)
Vertikal: 2,03
Horizontal: 1,13
Das Produktionsdatum finden Sie auf den Aufklebern
in der Garantiekarte und/oder auf der Verpackung.
Die Schreibweise des Datums ist:
Jahr/Monat/Tag.

DE
6
VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
der Name Leica steht weltweit für höchste Qualität,
lange Lebensdauer und feinmechanische Präzision
bei äußerster Zuverlässigkeit.
Wir wünschen Ihnen viel Freude und Erfolg mit
Ihrem neuen Leica Geovid HD-B 3000/HD-R 2700.
Dieses Fernglas mit integriertem
Entfernungsmesser sendet unsichtbare und für das
Auge unschädliche Infrarot-Impulse aus und
berechnet über einen eingebauten Mikroprozessor
aus dem reflektierten Signalanteil die
Objektentfernung. Darüber hinaus erfasst es
Umgebungs- und Einsatzbedingungen. Damit,
zusammen mit den gemessenen Entfernungen,
kann es die für verschiedene frei programmierbare
Ballistik-Kurven entsprechenden Korrekturen des
Haltepunkts, die entsprechenden Klick-
Verstellungen des Absehens eines Zielfernrohres
oder die äquivalenten horizontalen Entfernungen
berechnen und anzeigen.
Damit Sie alle Möglichkeiten dieses hochwertigen
und vielseitigen Gerätes richtig nutzen können,
empfehlen wir Ihnen, zunächst diese Anleitung zu
lesen.
LIEFERUMFANG
– Fernglas
– 1 Lithium Rundzelle 3V Typ CR 2
– Tragriemen
– Bereitschaftstasche
– Okularschutzdeckel
– 2 Objektivschutzdeckel
– microSD-Speicherkarte
– microSD Karten-Adapter
– Garantiekarte
– Prüfzertifikat
Warnhinweis
Vermeiden Sie wie bei jedem Fernglas den
direkten Blick mit Ihrem Leica Geovid HD-B/
HD-R in helle Lichtquellen, um
Augenverletzungen auszuschließen.

DE
7
ENTSORGUNG ELEKTRISCHER UND
ELEKTRONISCHER GERÄTE
(Gilt für die EU, sowie andere europäische Länder
mit getrennten Sammelsystemen)
Dieses Gerät enthält elektrische und/oder
elektronische Bauteile und darf daher nicht im
normalen Hausmüll entsorgt werden! Stattdessen
muss es zwecks Recycling an entsprechenden, von
den Gemeinden bereitgestellten Sammelstellen
abgegeben werden. Dies ist für Sie kostenlos.
Falls das Gerät selbst wechselbare Batterien oder
Akkus enthält, müssen diese vorher entnommen
werden und ggf. Ihrerseits vorschriftsmäßig
entsorgt werden (siehe dazu die Angaben in der
Anleitung des Geräts).
Weitere Informationen zum Thema bekommen Sie
bei Ihrer Gemeindeverwaltung, Ihrem
Entsorgungsunternehmen oder dem Geschäft, in
dem Sie dieses Gerät erworben haben.

DE
8
INHALTSVERZEICHNIS
Anwendungsmöglichkeiten.................................. 9
Anbringen der Objektiv-Schutzdeckel.................. 9

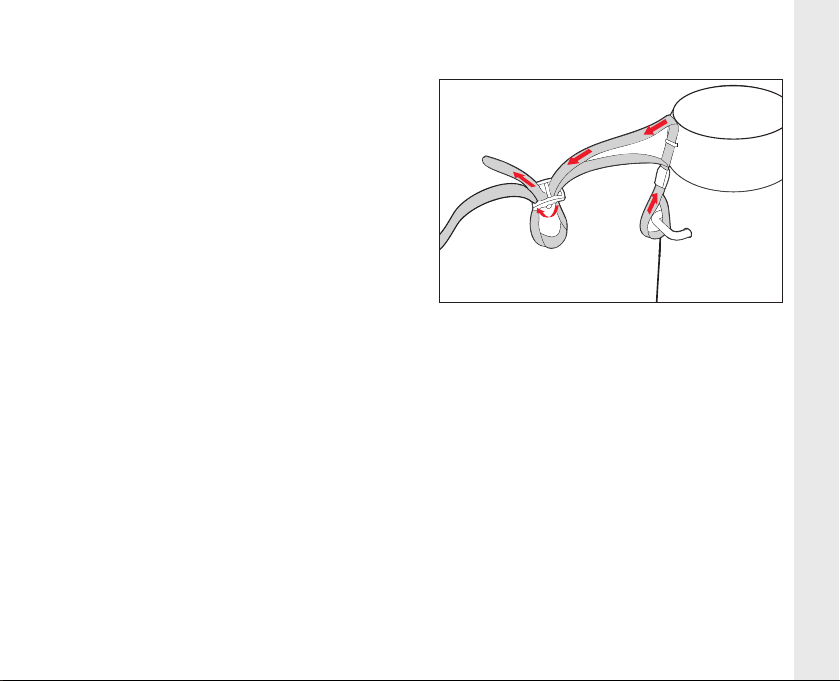

Anbringen des Tragriemens und des
Okular-Schutzdeckels ......................................... 9
Einsetzen und Auswechseln der Batterie............ 10
Ladezustand der Batterie .................................. 11
Einstellen der Augenmuscheln/
Verwendung mit und ohne Brille........................ 12
Einstellen des Augenabstands ........................... 12
Einstellen der Schärfe / Dioptrienausgleich....... 13
Grundsätzliches zur Menüsteuerung.................. 14
Einstellung der gewünschten Maßeinheit........... 14
Entfernungsmessung......................................... 15
Scan-Betrieb..................................................... 16
Messreichweite und Genauigkeit....................... 17
Anzeige der atmosphärischen Bedingungen....... 18
Bestimmen der Ballistik-Kurve ........................... 19
Einstellen der Ballistik-Kurve.............................. 20
Einstellen der Fleckschuss-Entfernung............... 21
Anzeige der eingestellten Ballistik-Kurve und
der Fleckschuss-Entfernung .............................. 21
Ballistische Ausgabeformate.............................. 22
Die äquivalente horizontale Entfernung.............. 23
Der Haltepunkt ................................................. 23
Treffpunktkorrektur mittels
Elevationsverstellung (Klick-/MOA-Verstellung) . 24
Einstellungen und Auswahl der
ballistischen Ausgabeformate............................ 24
Anzeige und Überprüfung der eingestellten
Ballistik-Parameter............................................ 25
Einsetzen weiterer Ballistik-Kurven .................... 26
Pflege/Reinigung.............................................. 28
Ersatzteile......................................................... 28
Was tun, wenn... .............................................. 29
Technische Daten ............................................. 30
Leica Service-Adressen..................................... 31
Ballistik-Tabellen........................................Anhang

DE
9
ANWENDUNGSMÖGLICHKEITEN
Die Leica Geovid HD-B-/HD-R-Ferngläser besitzen
ein robustes Magnesium-Gehäuse, das den Einsatz
selbst unter widrigen Bedingungen erlaubt. Dabei
muss auch auf Nässe keine Rücksicht genommen
werden – sie sind bis 5 m Wassertiefe absolut dicht
und die innenliegende Optik beschlägt dank
Stickstoff-Füllung nicht.
ANBRINGEN DER OBJEKTIV-SCHUTZDECKEL
Zur Montage der beiden Objektiv-Schutzdeckel
werden die Gummiringe der Deckel von der
Objektivseite her so über die Fernglas-Rohre
gezogen, dass die Deckel nach unten aufklappen.
ANBRINGEN DES TRAGRIEMENS UND DES
OKULAR-SCHUTZDECKELS
Hinweis
Falls Sie den Okular-Schutzdeckel am Tragriemen
befestigen möchten, müssen Sie letzteren durch
die Öse des Okular-Schutzdeckels fädeln, bevor Sie
den Tragriemen an der linken Seite des Fernglases
befestigen.

DE
10
EINSETZEN UND AUSWECHSELN DER
BATTERIE
Das Leica Geovid HD-B/HD-R wird zur
Energieversorgung mit einer 3 Volt Lithium-
Rundzelle (Typ CR2) bestückt.
1. Öffnen Sie den Deckel 9des Batteriefachs 12,
indem Sie ihn, z. B. mit einer Münze, gegen den
Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt
voran ein, entsprechend der Kennzeichnung im
Batteriefach.
3. Schließen Sie den Deckel wieder durch Drehen
im Uhrzeigersinn.
Hinweise
• Kälte reduziert die Batterieleistung. Bei niedrigen
Temperaturen sollte das Fernglas deshalb
möglichst in Körpernähe getragen und mit einer
frischen Batterie betrieben werden.
• Wenn das Fernglas längere Zeit nicht benutzt
wird, sollte die Batterie herausgenommen
werden.
• Batterien sollten kühl und trocken gelagert
werden.

DE
11
LADEZUSTAND DER BATTERIE
Eine neue Batterie reicht für mehr als 2000
Messungen bei 20°C.
Je nach Anwendungsbedingungen kann die
Batterie-Lebensdauer deutlich kürzer oder länger
sein. Verkürzend auf die Batterie-Lebensdauer
wirken sich niedrige Temperaturen und häufige
Anwendung des Scan-Betriebs (siehe S. 16) aus.
Eine verbrauchte Batterie wird durch eine
blinkende Messwert- und Zielmarkenanzeige
signalisiert. Nach dem erstmaligen Blinken sind
noch ca. 50 Messungen möglich, allerdings mit
fortschreitend verminderter Reichweite.
Leica empfiehlt die Verwendung von Marken-
Batterien.
Achtung
• Batterien dürfen keinesfalls ins Feuer geworfen,
erhitzt, wieder aufgeladen, zerlegt oder
aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den
normalen Hausmüll geworfen werden, denn sie
enthalten giftige, umweltbelastende Substanzen.
• Um sie einem geregelten Recycling zuzuführen,
sollten sie beim Handel abgegeben oder zum
Sondermüll (Sammelstelle) gegeben werden.

DE
12
EINSTELLEN DER AUGENMUSCHELN/
VERWENDUNG MIT UND OHNE BRILLE
Die Okular-Augenmuscheln 4lassen sich durch
Drehen einfach verstellen und rasten in den
gewählten Positionen sicher ein. Zur gründlichen
Reinigung können sie auch ganz entfernt werden.
Für die Beobachtung mit Brille (Bild A) bleiben sie
in der ganz eingedrehten Stellung. Für die
Beobachtung ohne Brille werden sie durch Drehen
gegen den Uhrzeigersinn herausgedreht. Es stehen
zur optimalen Anpassung vier Positionen zur
Verfügung (Bild B). Sind die Okulare stark
verschmutzt, empfiehlt es sich, die Augenmuscheln
zur Säuberung abzunehmen (Bild C). Dazu werden
sie aus der ganz herausgedrehten Position unter
leichtem Zug abgenommen.
EINSTELLEN DES AUGENABSTANDS
Durch Knicken des Fernglases um die
Gelenkachsen 8wird der individuelle Augenabstand
eingestellt. Rechtes und linkes Sehfeld müssen
dabei zu einem kreisrunden Bild verschmelzen.
A B C D

DE
13
5
EINSTELLEN DER SCHÄRFE /
DIOPTRIENAUSGLEICH
Die Einstellung der Schärfe auf unterschiedlich weit
entfernte Objekte erfolgt am Leica Geovid HD-B/
HD-R mit dem Zentral-Fokussierungsrad 5. Zum
Ausgleich individueller Fehlsichtigkeit bei der
Beobachtung ohne Brille und zum Scharfstellen der
Zielmarke dienen die beiden Dioptrien-
Ausgleichsringe 6/7.
Führen Sie die nachfolgend beschriebenen Schritte
sorgfältig durch. Nur dann können Sie die volle
Leistungsfähigkeit der Optik nutzen.
1. Drehen Sie beide Dioptrien-Ausgleichsringe auf
ihre Nullstellungen.
2. Stellen Sie – bei Betrachtung mit beiden Augen
– mit dem Zentral-Fokussierungsrad auf ein weit
entferntes Objekt ein.
3. Mit der Haupt-/Auslösetaste 1aktivieren Sie
nun die Zielmarke.
44
7
4. Nach Erscheinen der Zielmarke stellen Sie –
während Sie weiterhin mit beiden Augen
beobachten – den rechten Dioptrien-
Ausgleichsring 7, roter Index) so ein, dass Sie
die Zielmarke in der rechten Optik scharf sehen.
5. Anschließend stellen Sie – bei weiterhin
eingeschalteter Zielmarke, jetzt aber nur noch
mit dem rechten Auge beobachtend - mit dem
Zentral-Fokussierungsrad das Bild in der rechten
Optik exakt scharf ein.
6. Stellen Sie danach das Bild in der linken Optik mit
dem linken Dioptrien-Ausgleichsring
6 auf
optimale Schärfe ein.
7. Die eingestellten Werte können Sie an den „+“
oder „-“ Werten der Dioptrienskalen 7a / 6a
ablesen.
Hinweis
Beim einseitigen linken oder rechten Durchblicken
sollte das jeweils andere Auge zugekniffen werden
oder einfach die entsprechende Fernglashälfte
vorne am Objektiv zugehalten werden.

DE
14
GRUNDSÄTZLICHES ZUR MENÜSTEUERUNG
Bei allen Einstellungen gilt:
– Das Hauptmenü besteht aus den vier Punkten
Yard/ Meter-Anzeige (EU.US), Ballistik-Kurve
(baLL), Fleckschuss-Entfernung (SId) und
ballistisches Ausgabe-Format (AbC). Einzelheiten
zu den Funktionen finden sie in den jeweiligen
Abschnitten.
– Sowohl das Hauptmenü als auch die jeweiligen
Einstellungsoptionen sind als Endlos-Schleifen
geschaltet, d. h. alle Punkte/Einstellungen sind
durch mehrfachen Tastendruck zu erreichen.
EINSTELLUNG DER GEWÜNSCHTEN MASSEINHEIT
Das Leica Geovid HD-B/HD-R kann auf das in den
USA gebräuchliche imperiale Maßeinheitensystem
(US) oder auf das metrische System (EU) eingestellt
werden, d. h. für Entfernung/Temperatur/
Luftdruck entweder Yards und Inches/Fahrenheit/
inHG (inches of mercury) oder Meter und
Zentimeter/Celsius/Millibar.
Diese Einstellung bestimmt auch die Einheiten des
Haltepunkts, der Ballistik-Kurven und der
Fleckschuss-Entfernungen. Das Leica Geovid
HD-B/HD-R ist werkseitig auf Yards eingestellt.
Die Einstellung
1. Drücken Sie die Neben-/Menütaste 2lang
(≥3s).
• Es erscheint EU.US (blinkend).
2. Drücken Sie die Haupt-/Auslösetaste 1, um die
gewünschte Maßeinheit auszuwählen.
US = Anzeige in Yards
EU = Anzeige in Meter
Hinweis
Die jeweilige Einstellung ist stets an der Anzeige zu
erkennen: Zusätzlich zu den Ziffern erscheint M(für
Meter) oder Y(für Yards).
3. Speichern Sie Ihre Einstellung durch kurzes
Drücken der Neben-/Menütaste.
• Die gespeicherte Einstellung leuchtet zur
Bestätigung zunächst dauerhaft. Anschließend
wechselt die Anzeige zunächst zum nächsten
Menüpunkt (bALL = Ballistik-Kurve) und erlischt
danach, sofern keine weiteren Einstellungen
vorgenommen werden.

DE
15
ENTFERNUNGSMESSUNG
9 8
Um die Entfernung zu einem Objekt zu messen,
muss es genau angepeilt werden. Gehen Sie dazu
wie folgt vor:
1. Drücken Sie die Haupt-/Auslösetaste 1. Der
Entfernungsmesser schaltet sich ein.
• Die Zielmarke erscheint.
Nach dem Loslassen der Haupt-/Auslösetaste
leuchtet die Zielmarke noch für ca. 6 Sekunden
weiter. Wird sie gedrückt gehalten, leuchtet die
Zielmarke permanent.
2. Peilen Sie das Objekt an, während die Zielmarke
leuchtet.
3. Drücken Sie erneut die Haupt-/Auslösetaste.
a. Die Zielmarke erlischt während der Messung
kurzzeitig.
b. Der Messwert wird angezeigt.
Solange die Zielmarke noch leuchtet, kann
jederzeit eine neue Messung durch erneuten Druck
auf die Haupt-/Auslösetaste gestartet werden.
Es erscheint: - - -,wenn
– die Objektentfernung weniger als 10 Meter/
Yards beträgt, oder
– die Reichweite überschritten wird, oder
– das Objekt ungenügend reflektiert.
Mit dem Erlöschen der Anzeige schaltet sich der
Entfernungsmesser automatisch ab.

DE
16
SCAN-BETRIEB
6 1 6 3
7 2
Mit dem Leica Geovid HD-B/HD-R kann auch im
Dauerbetrieb (Scan-Betrieb) gemessen werden:
Halten Sie die Haupt-/Auslösetaste 1bei der 2.
Betätigung gedrückt. Nach ca. 2,5 Sekunden
schaltet sich das Gerät in den Scan-Betrieb und
führt dann permanent Messungen durch. Zu
erkennen ist dies an der wechselnden Anzeige:
Nach jeweils ca. 0,5 Sekunden wird ein neuer
Messwert ausgegeben. Der Scan-Betrieb ist
besonders praktisch bei der Messung auf kleine
und sich bewegende Ziele.
Hinweise
• Im Scan-Betrieb wird der AbC-Korrekturwert erst
nach der letzten Messung angezeigt, vorher
nicht.
• Im Scan-Betrieb ist der Stromverbrauch aufgrund
der permanenten Messungen höher als bei
Einzelmessungen.

DE
17
MESSREICHWEITE UND GENAUIGKEIT
Die Messreichweite des Leica Geovid HD-B beträgt
bis zu 2800m (HD-R: bis zu 2550m). Die
maximale Reichweite wird erreicht bei gut
reflektierenden Zielobjekten und einer visuellen
Sichtweite von etwa 10km.
Hinweis
Für die sichere Erfassung weit entfernter Objekte
empfiehlt es sich, das Fernglas entweder sehr ruhig
zu halten und/oder es aufzulegen.
Auf hochreflektierende Ziele HD-B 3000: 2800m,
HD-R 2700: 2550m
Auf Bäume HD-B 3000: 1450m,
HD-R 2700: 1100m
Auf Wild HD-B 3000: 915m,
HD-R 2700: 730m
Die Messreichweite wird von folgenden Faktoren
beeinflusst:
Reichweite höher geringer
Farbe weiß schwarz
Winkel zum
Objektiv
senkrecht spitz
Objektgröße groß klein
Sonnenlicht wenig
(bewölkt)
viel
(Mittagssonne)
Atmosphärische
Bedingungen
klar dunstig
Objektstruktur homogen
(Hauswand)
inhomogen
(Busch, Baum)
Bei bewölktem Himmel und guter Sicht gelten
folgende Reichweiten bzw. Genauigkeiten:
Reichweite
in Meter
Genauigkeit (1σ)
Normal Mode
Genauigkeit (1σ)
Scan Mode
10-200 +/- 0,5 +/- 1,5
200-400 +/- 1 +/- 2
400-800 +/- 2 +/- 3
Über 800 0,5 % 0,5 %
Hinweis
Entfernungen unterhalb von 200m werden
einschließlich einer Dezimalstelle angezeigt, z.B. 164.5

DE
18
ANZEIGE DER ATMOSPHÄRISCHEN BEDINGUNGEN
1 5 6 3 C
1 0 3 0
Für die genaue Berechnung der Treffpunktlage
(siehe dazu den folgenden Abschnitt) ermittelt das
Leica Geovid HD-B/HD-R während der
Entfernungsmessung zusätzlich drei wichtige
Informationen: die Neigung des Geräts, die
Temperatur und den Luftdruck. Die jeweiligen
Werte können Sie sich jederzeit anzeigen lassen.
Drücken Sie die Neben-/Menütaste 21 x kurz.
• Die Zielmarke erscheint kurzzeitig (falls nicht
vorher bereits die Entfernungsmessung
eingeschaltet war). Anschließend wird anstelle
der Entfernung für jeweils ca. 2 s
nacheinander
– der Neigungswinkel (durch zusätzliches
Winkel-Symbol gekennzeichnet)
– die Temperatur
– der Luftdruck
angezeigt.
Hinweis
Wenn das Gehäuse des Leica Geovid HD-B/HD-R
beispielsweise beim Übergang von Innenräumen
nach draußen zunächst eine deutlich
unterschiedliche Temperatur aufweist als die
Umgebung, kann es bis zu 30 min dauern, bis der
innen liegende Messfühler wieder die korrekte
Umgebungstemperatur ermitteln kann.
