Leica TRINOVID 7x35 User manual

DAS WESENTLICHE.
Leica Camera AG│Am Leitz-Park 5│35578 WETZLAR│DEUTSCHLAND
Telefon [phone]│Telefax [phone]│www.leica-camera.com
93797 VIII/17/LW/B&S
LEICA TRINOVID
ANLEITUNG | INSTRUCTIONS
NOTICE D’UTILISATION | GEBRUIKSAANWIJZING
ISTRUZIONI | INSTRUCCIONES
BRUKSANVISNING | ИНСТРУКЦИЯ | 取扱説明書

LEICA TRINOVID 7x35
LEICA TRINOVID 8x40
LEICA TRINOVID 10x40

2
3b
2
5
6
1
3a
1

3
4

DE
4
VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
der Name Leica steht weltweit für höchste
Qualität, feinmechanische Präzision bei äußerster
Zuverlässigkeit und langer Lebensdauer. Wir
wünschen Ihnen viel Freude und Erfolg mit Ihrem
neuen Leica Trinovid Fernglas. Damit Sie es
richtig einsetzen können, empfehlen wir Ihnen,
zunächst diese Anleitung zu lesen.
LIEFERUMFANG
– Fernglas
– Echtleder-Bereitschaftstasche
– Tragriemen
– Optik Reinigungstuch
– Okularschutzdeckel
– Anleitung
– Garantiekarte
– Prüfzertifikat
BEZEICHNUNG DER TEILE
1Ösen für Tragriemen
2Dioptrienrad
3Augenmuscheln
Stellung a: ganz herausgezogen, z. B. für
Beobachtung ohne Brille
Stellung b: ganz hineingedrückt, z. B. für
Beobachtung mit Brille
4Dioptrienskala
5Zentralfokussierungsrad
6Gelenkachse für Einstellung des Augenab-
stands

DE
5
INHALTSVERZEICHNIS
Anwendungsmöglichkeiten...................................................................................................................6
Anbringen eines Tragriemens und des Okular-Schutzdeckels ................................................................6
Einstellen der Augenmuscheln bzw. Verwendung mit und ohne Brille ....................................................7
Einstellen des Augenabstands ..............................................................................................................8
Einstellen der Schärfe/Dioptrienausgleich............................................................................................9
Dioptrienskalenangabe.........................................................................................................................9
Pflege/Reinigung...............................................................................................................................10
Zubehör.............................................................................................................................................10
Ersatzteile..........................................................................................................................................11
Fehlfunktionen und ihre Behebung... ..................................................................................................12
Technische Daten ..............................................................................................................................13
Leica Service-Adressen......................................................................................................................14
Achtung:
• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Es kann zu
Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

DE
6
ANWENDUNGSMÖGLICHKEITEN
Die Leica Trinovid Ferngläser besitzen ein
spritzwasserdichtes Aluminium-Gehäuse. Sie
sollten daher vor starkem Regen und Nässe zum
Beispiel in der im Lieferumfang enthaltenen
Bereitschaftstasche geschützt werden. Sollte die
innenliegende Optik doch einmal beschlagen, so
kann Feuchtigkeit durch Lagerung des Ferngla-
ses in trockenen Räumen und in der Nähe von
Wärmequellen aus dem Fernglas entweichen.
Von der Trocknung des Fernglases in Mikrowel-
len oder Backöfen wird abgeraten, da hierbei
erhebliche Schäden an der Armierung und
weiteren Nichtmetall- oder Glas-Elementen
entstehen können.
ANBRINGEN EINES TRAGRIEMENS UND DES
OKULAR-SCHUTZDECKELS

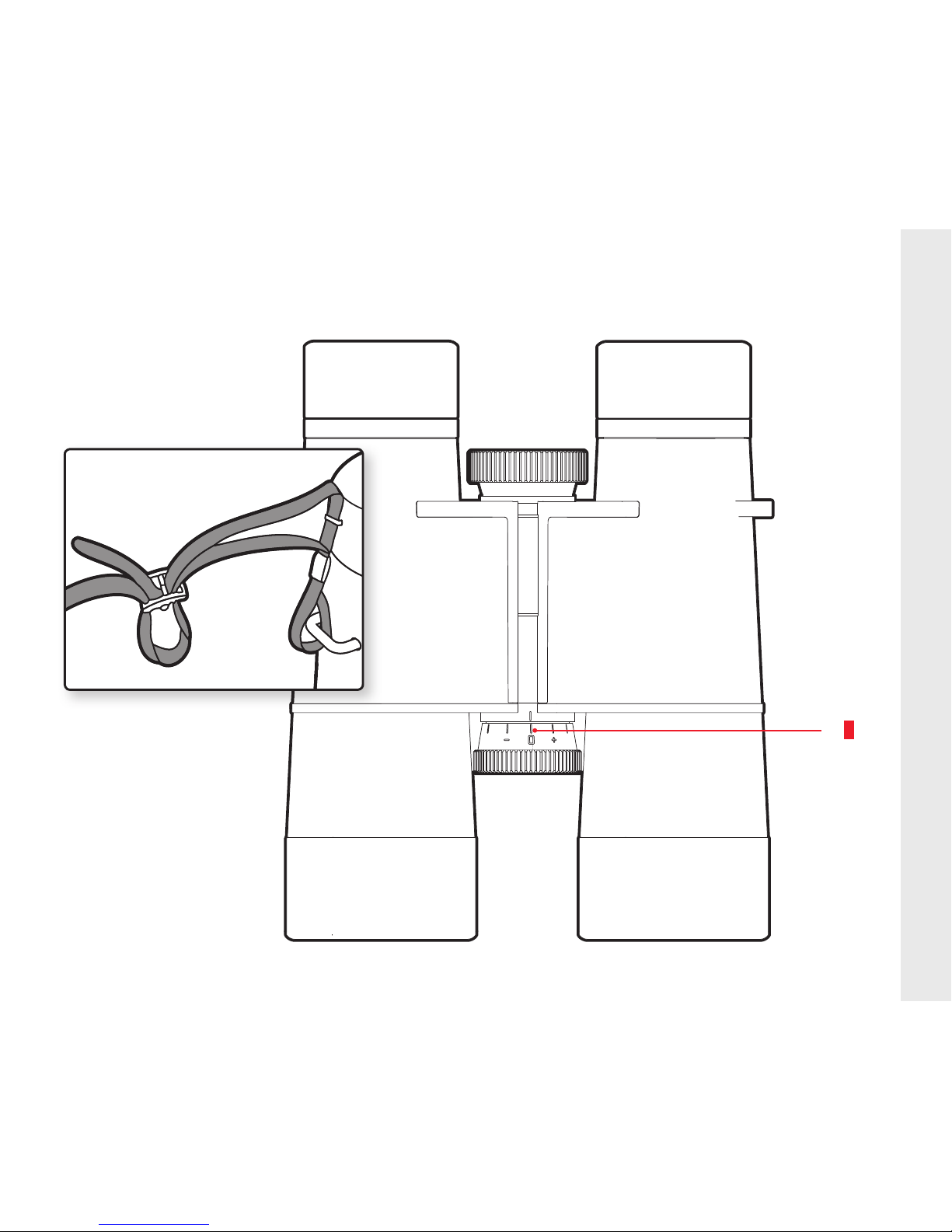

Falls Sie einen anderen Tragriemen anbringen
möchten: Auf Seite 3 finden Sie eine entspre-
chende Illustration.
Hinweis:
Falls Sie den Okular-Schutzdeckel am Tragriemen
befestigen möchten, muss dies zusammen mit
dem Anbringen des Tragriemens am Fernglas
erfolgen.

DE
7
EINSTELLEN DER AUGENMUSCHELN BZW.
VERWENDUNG MIT UND OHNE BRILLE
Die Augenmuscheln 3lassen sich durch Ziehen
einfach verstellen und rasten in den gewählten
Positionen sicher ein.
Für die Beobachtung mit Brille bleiben sie in der
ganz eingedrückten (Bild A), oder einer leicht
herauszogenen Stellung. Für die Beobachtung
ohne Brille werden sie durch Ziehen in eine der
äußeren Positionen gebracht. Es stehen drei
Positionen zur optimalen Anpassung zur Verfü-
gung.
A B C

DE
8
6
6
EINSTELLEN DES AUGENABSTANDS
Durch Knicken des Fernglases um die Gelenk-
achse 6wird der individuelle Augenabstand
eingestellt. Bei korrektem Augenabstand ver-
schmelzen rechtes und linkes Sehfeld zu einem
kreisrunden Bild.

DE
9
5
EINSTELLEN DER SCHÄRFE/DIOPTRIENAUS-
GLEICH
Die Einstellung der Schärfe auf unterschiedlich
weit entfernte Objekte erfolgt an den Leica
Trinovid Ferngläsern mit dem Zentral-Fokussierrad
5. Zum Ausgleich individueller Fehlsichtigkeit für
die Beobachtung ohne Brille dient der Dioptrien-
ring 2, der nur die Schärfe des rechten Systems
verändert.
Vorgehensweise
1. Rechtes Auge schließen oder rechtes Objektiv
abdecken. Dann das Zentral-Fokussierungs-
rad so einstellen, dass Sie das Zielobjekt im
linken Fernglasrohr optimal scharf sehen.
2
2. Linkes Auge schließen oder linkes Objektiv
abdecken. Dann den Dioptrienring so
einstellen, dass Sie dasselbe Objekt auch im
rechten Fernglasrohr optimal scharf sehen.
DIOPTRIENSKALENANGABE
Der über die Schärfeanpassung ermittelte indivi-
duelle Wert des Benutzers kann anhand der
einmal ermittelten Skaleneinstellung immer
wieder in Sekundenschnelle individuell angepasst
werden.

DE
10
PFLEGE/REINIGUNG
Eine besondere Pflege Ihres Leica Trinovid
Fernglases ist nicht notwendig. Grobe Schmutz-
teilchen wie z. B. Sand sollten mit einem Haar-
pinsel entfernt oder weggeblasen werden.
Fingerabdrücke u. Ä. auf Objektiv- und Okularlin-
sen können mit einem weichen, sauberen Leder
oder einem staubfreien Tuch abgewischt werden.
Wasserflecken auf dem Objektiv und den Okular-
linsen lassen sich am einfachsten mit einem mit
Wasser befeuchteten Tuch entfernen.
Wichtig:
• Achten Sie darauf, die Glasflächen nicht mit
den Fingern zu berühren, besonders nicht,
wenn Sie diese vorher mit Handcreme,
Insektenschutzmitteln o. Ä. behandelt haben.
Diese Mittel können Chemikalien enthalten,
die die Vergütungen der Glas-Oberflächen
beschädigen oder zerstören.
• Üben Sie auch beim Abwischen stark
verschmutzter Linsenoberflächen keinen Druck
aus. Die Vergütung ist zwar hochabriebfest,
durch Sand oder Salzkristalle kann sie
dennoch beschädigt werden.
ZUBEHÖR
Einzelheiten zum umfangreichen Zubehör-Sorti-
ment für Ihr Leica Trinovid-Fernglas finden Sie
auf der Homepage der Leica Camera AG:
www.leica-camera.com

DE
11
ERSATZTEILE
Falls sie einmal Ersatzteile für Ihr Fernglas benöti-
gen sollten, wie z. B. Deckel oder Tragriemen,
wenden Sie sich bitte an unsere Customer Care
Abteilung oder Ihre Leica Landesvertretung. Die
Adressen sind in der Garantiekarte aufgeführt.

DE
12
FEHLFUNKTIONEN UND IHRE BEHEBUNG
Fehler Ursache Abhilfe
Bei der Beobachtung wird kein
kreisrundes Bild erreicht.
a) Das Fernglas ist nicht
genügend dem persönlichen
Augenabstand angepasst.
a) Durch stärkeres oder schwä-
cheres Knicken der Gelenk-
achse den Abstand der beiden
Fernglas-Rohre korrigieren.
b) Die Pupille des Beobachters
liegt nicht in der Austrittspu-
pille des Fernglases.
b) Kopfhaltung, Augen- und
Fernglasposition korrigieren.
c) Die Stellung der Augenmu-
scheln entspricht nicht der
richtigen Benutzung mit und
ohne Brille.
c) Anpassung korrigieren.
Brillenträger: Augenmuscheln
hineindrehen.
Bei Beobachtung ohne Brille:
Augenmuscheln herausdrehen.
d) Die Stellung der Augenmu-
scheln ist links und rechts
unterschiedlich.
d) Beide Augenmuscheln auf die
gleiche Stellung bringen.

DE
13
TECHNISCHE DATEN
LEICA TRINOVID 7x35 LEICA TRINOVID 8x40 LEICA TRINOVID 10x40
Vergrößerung 7x 8x 10x
Objektivdurchmesser 35mm 40mm 40mm
Austrittspupille 5mm 5mm 4mm
Dämmerungszahl 15,7 17,9 20
Licht-Transmission 90% 90% 90%
Subjektiver Sehwinkel /
Sehfeld auf 1.000m
59°/150m auf 1.000m 59°/129m auf 1.000m 62°/110m auf 1.000m
Austrittspupillen-Lage 15mm 15mm 15mm
Naheinstellgrenze
(bei 0 Dioptr.)
3m 4m 4m
Dioptrienausgleich / bei ∞ ± 4 ± 4 ± 4
Brillenträgerokular Ja Ja Ja
Augenmuschel Einstellbar mit 3 Raststufen in 4 Positionen
Einstellbarer Augenabstand 55 - 75mm 55 - 75mm 55 - 75mm
Fokussierung Innenfokussierung über Mitteltrieb
Funktions-/Lagertemperatur von -25 bis +55°C/von -40 bis +85°C
Wasserdichtigkeit Spritzwassergeschützt
Abmessung (BxHxT) 107 x 132 x 52mm 112 x 146 x 53mm 112 x 142 x 53mm
Gewicht 550g 600g 600g

DE
14
LEICA PRODUCT SUPPORT
Anwendungstechnische Fragen zum Leica Pro-
gramm beantwortet Ihnen, schriftlich, telefo-
nisch, per Fax oder per eMail die Leica Product
Support-Abteilung der Leica Camera AG.
Leica Camera AG
Customer Care
Am Leitz-Park 5
D-35578 Wetzlar
Telefon: [phone] /-108
Telefax: [phone]
[email protected]
LEICA CUSTOMER CARE
Für die Wartung Ihrer Leica Ausrüstung sowie in
Schadensfällen steht Ihnen die Customer
Care-Abteilung der Leica Camera AG oder der
Reparatur-Service einer Leica Landesvertretung
zur Verfügung (Adressenliste siehe Garantiekarte).
Leica Camera AG
Customer Care
Am Leitz-Park 5
D-35578 Wetzlar
Telefon: [phone]
Telefax: [phone]
[email protected]

DE
15

EN
16
FOREWORD
Dear Customer,
the name Leica is synonymous worldwide with
the highest quality, precision mechanics, extreme
reliability and long service life. We wish you a
great deal of pleasure and success with your new
Leica Trinovid binoculars. We recommend
reading these instructions carefully so that you
will understand all its functions completely.
SCOPE OF DELIVERY
– Binoculars
– Real leather carrying case
– Carrying strap
– Lens cloth
– Eyepiece cap
– Instructions
– Guarantee Card
– Test certificate
DESIGNATION OF PARTS
1Eyelets for the carrying strap
2Diopter wheel
3Eyecup
Position a: fully extended, e.g. for use
without glasses
Position b: fully pushed in, e.g. for use with
glasses
4Diopter scale
5Central focusing wheel
6Hingerd joint for adjusting the eyebase

EN
17
TABLE OF CONTENTS
Areas of use.......................................................................................................................................18
Attaching the carrying strap and eyepiece cap....................................................................................18
Adjustment of the eyecups/use with and without glasses...................................................................19
Adjusting the eyebase........................................................................................................................20
Adjusting the focus/diopter settings ..................................................................................................21
Diopter scale reading .........................................................................................................................21
Care/cleaning ...................................................................................................................................22
Accessories .......................................................................................................................................22
Replacement parts.............................................................................................................................23
Malfunctions and their resolution .......................................................................................................24
Technical data ...................................................................................................................................25
Leica service addresses .....................................................................................................................26
Attention:
Never look directly at the sun or other bright sources of light through your binoculars! Non-compli-
ance may lead to serious damage to your eyes!
Do not use your binocular while walking! You might not see obstacles in your way!

EN
18
AREAS OF USE
The Leica Trinovid binoculars have a splashwa-
ter-proof aluminum chassis. They should there-
fore be protected from heavy rain and moisture,
for example in the carrying case included in the
scope of delivery. If the internal lenses fog,
storage in dry rooms or near sources of heat can
make the moisture escape from the binoculars.
We do not advise drying the binoculars in
microwaves or ovens because this can cause
considerable damage to the protective casing
and other non-metallic or glass elements.
ATTACHING THE CARRYING STRAP AND
EYEPIECE CAP
If you want to attach a different carrying strap:
you will find a relevant illustration on page 3.
Note:
If you want to attach the eyepiece cap to the
carrying strap, you will have to do that at the time
of attaching the carrying strap to the binoculars.
