VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
Der Name Leica steht weltweit für höchste
Qualität, feinmechanische Präzision bei äu-
sserster Zuverlässigkeit und langer Lebens-
dauer.
Wir wünschen Ihnen viel Freude und Erfolg mit
Ihrem neuen Leica Trinovid Fernglas. Damit
Sie es richtig einsetzen können, empfehlen wir
Ihnen, zunächst diese Anleitung
zu lesen.
LIEFERUMFANG
– Fernglas
– Tragriemen
– Bereitschaftstasche
– Okularschutzdeckel
– 2 Objektiv-Schutzdeckel
– Anleitung
– Garantiekarte
– Prüfzertifikat

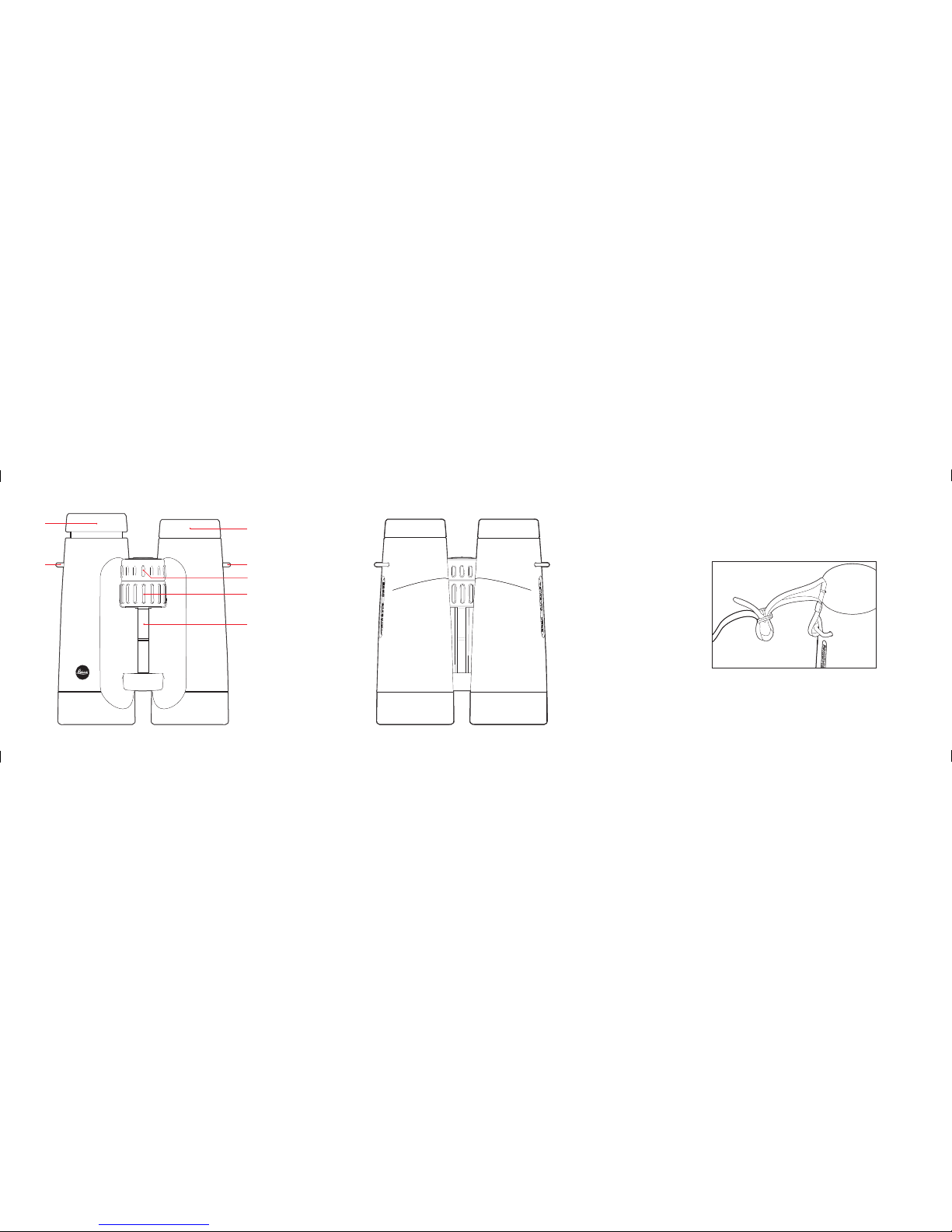

BEZEICHNUNG DER TEILE
1. Okular-Augenmuscheln
Stellung a: herausgedreht für
Beobachtung ohne Brille
Stellung b: hereingedreht für
Beobachtung mit Brille
2. Ösen für Tragriemen
3. Verriegelbarer Dioptrienring
4. Zentralfokussierungsring
5. Gelenkachse für Einstellung des Augenab-
stands

3
INHALTSVERZEICHNIS Seite
Vorwort.......................................................................................................................................2
Lieferumfang...............................................................................................................................2
Bezeichnung der Teile ................................................................................................................. 2
Anwendungsmöglichkeiten..........................................................................................................4
Anbringen des Tragriemens und des Okular-Schutzdeckels.......................................................... 4
Montage der Objektiv-Schutzdeckel ............................................................................................4
Einstellen der Augenmuscheln / Verwendung mit und ohne Brille................................................5
Einstellen des Augenabstands ..................................................................................................... 6
Einstellen der Schärfe / Dioptrienausgleich.................................................................................7
Skalenangaben ...........................................................................................................................8
Pflege/Reinigung........................................................................................................................ 9
Zubehör...................................................................................................................................... 9
Ersatzteile................................................................................................................................... 9
Was tun, wenn... .......................................................................................................................10
Technische Daten .....................................................................................................................11
Leica im Internet und Leica Akademie ....................................................................................... 12
Leica Infodienst ........................................................................................................................12
Leica Kundendienst...................................................................................................................13
ACHTUNG:
• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken!
Es kann zu Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blicken!
Sie könnten Hindernisse übersehen!
3

4
ANWENDUNGSMÖGLICHKEITEN
Die Leica Trinovid Ferngläser besitzen ein her-
metisch abgedichtetes, stickstoffgefülltes, Ma-
gnesium-Gehäuse. Sie eignen sich daher auch
für den Outdoor-Einsatz. Dabei muss auch auf
Nässe keine Rücksicht genommen werden –
sie sind bis 5m Wassertiefe absolut dicht und
die innenliegende Optik beschlägt nicht.
ANBRINGEN DES TRAGRIEMENS UND
DES OKULAR-SCHUTZDECKELS
Siehe Illustration auf hinterer Umschlagseite.
Hinweis:
Falls Sie die Okular-Schutzdeckel am Trag-
riemen befestigen möchten, muss dies zusam-
men mit dem Anbringen des Tragriemens am
Fernglas erfolgen.

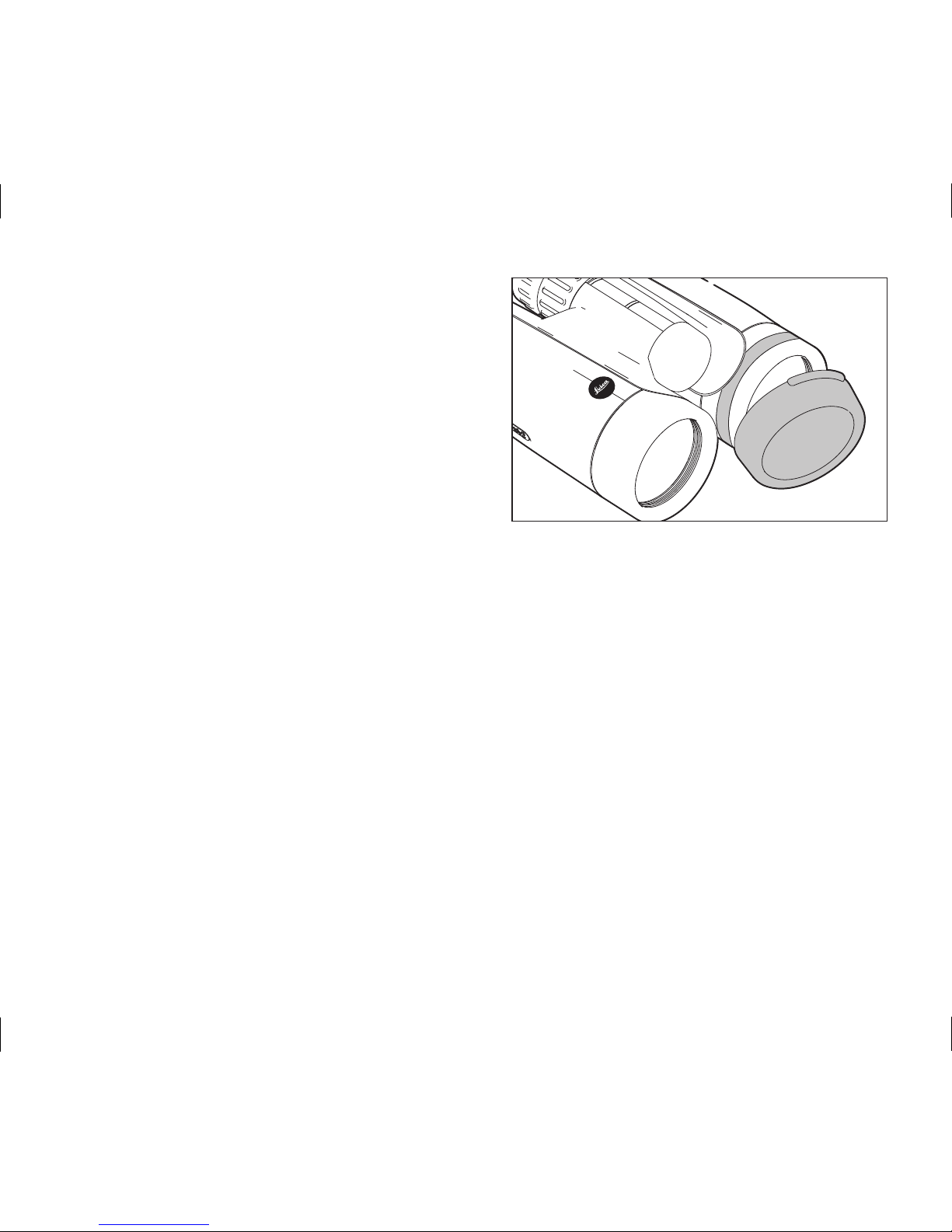

MONTAGE DER OBJEKTIV-SCHUTZDECKEL
Zur Montage wird der Gummiring des Deckels
von der Objektivseite her über das Fernglas
gezogen.

5

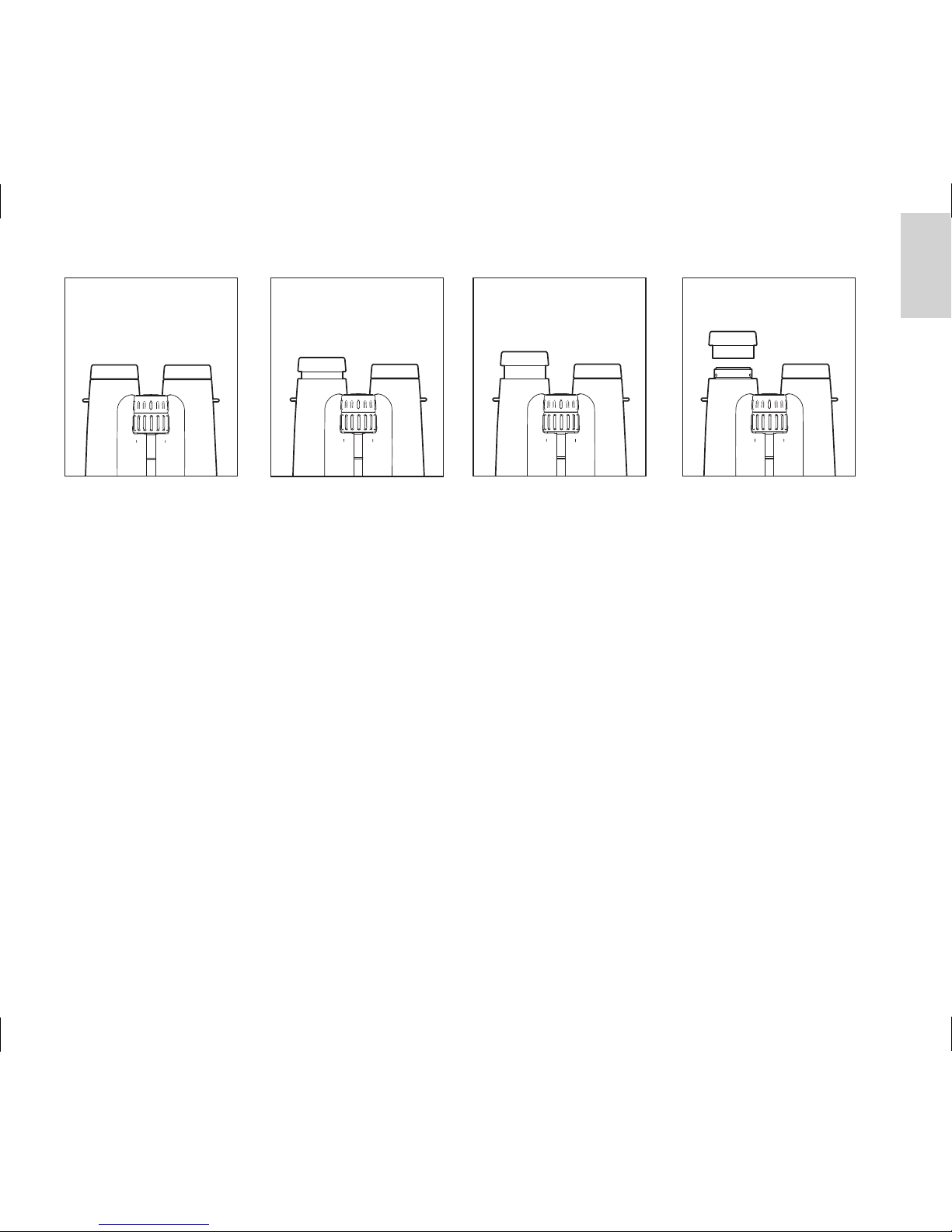

EINSTELLEN DER AUGENMUSCHELN /
VERWENDUNG MIT UND OHNE BRILLE
Die Okular-Augenmuscheln (1) lassen sich
durch Drehen einfach verstellen und rasten
in den gewählten Positionen sicher ein. Zur
gründlichen Reinigung können sie auch ganz
entfernt werden.
Für die Beobachtung mit Brille (Bild A) bleiben
sie in der ganz eingedrehten Stellung. Für die
Beobachtung ohne Brille werden sie durch
Drehen gegen den Uhrzeigersinn herausge-
dreht. Es stehen vier Positionen zur optimalen
Anpassung zur Verfügung (Bilder B, C).
Sind die Okulare stark verschmutzt, empfieh-
lt es sich, die Augenmuscheln zur Säuberung
abzunehmen (Bild D). Dazu werden sie aus der
ganz herausgedrehten Position einfach abge-
zogen.
5
A B C D

6

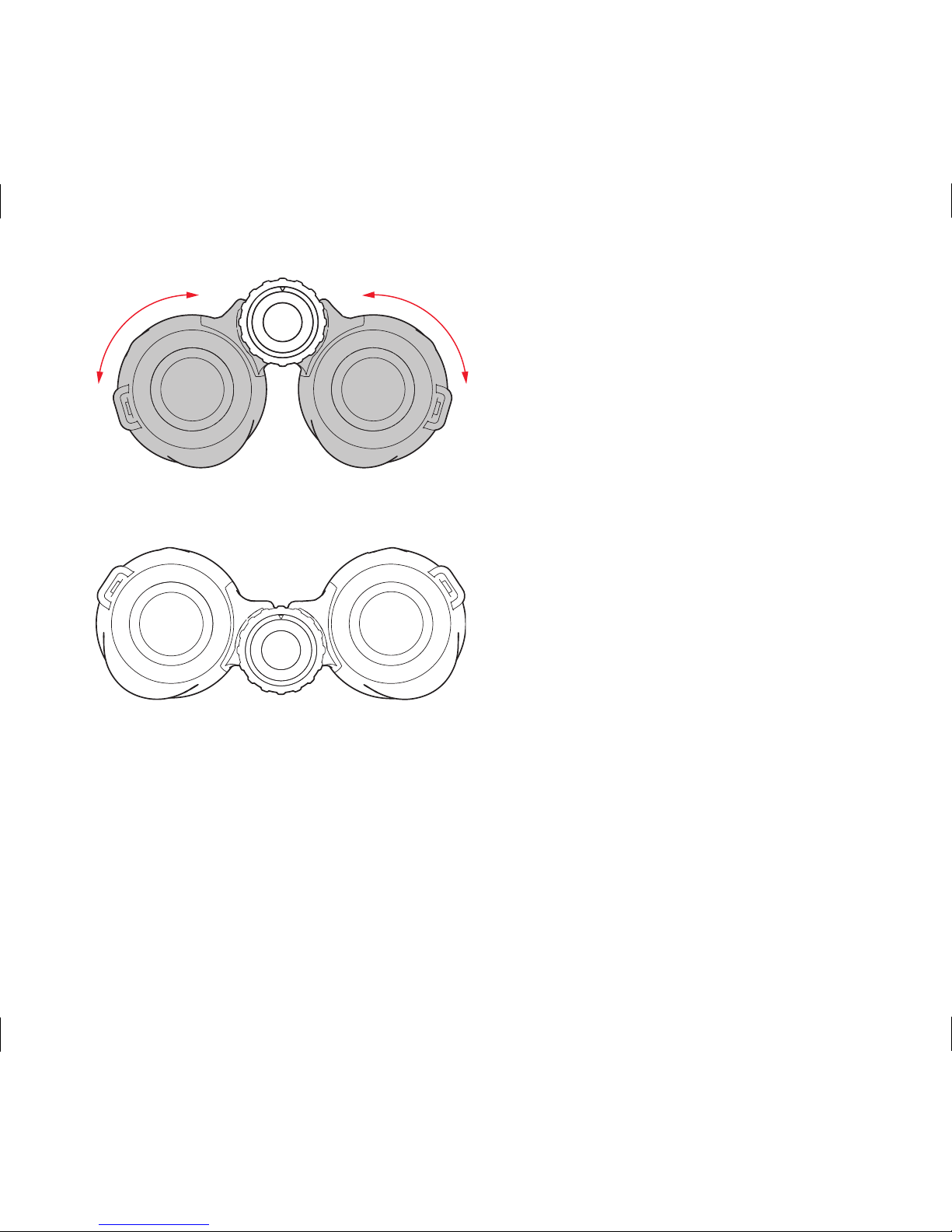

EINSTELLEN DES AUGENABSTANDS
Durch Knicken des Fernglases um die Ge-
lenkachse (5) wird der individuelle Augen-
abstand eingestellt. Rechtes und linkes Seh-
feld müssen dabei zu einem kreisrunden Bild
verschmelzen.

7
EINSTELLEN DER SCHÄRFE /
DIOPTRIENAUSGLEICH
Die Einstellung der Schärfe auf verschieden
weit entfernte Objekte erfolgt an den Leica
Trinovid Ferngläsern mit dem Zentral-Fokus-
sierungsring (4).
Zum Ausgleich individueller Fehlsichtigkeit für
die Beobachtung ohne Brille dient der Diop-
trienring (3), der normalerweise verriegelt ist
(Bild A). Zum Entkoppeln der zwei Ringe wird
der Dioptrienring herausgezogen (Bild B). Der
Zentral-Fokussierungsring verändert nun nur
noch die Schärfe des linken
optischen Systems, der Dioptrienring nur die
des rechten.
Mit einem der beiden Ringe wird dann das je-
weilige Rohr auf ein Objekt scharf gestellt.
Anschließend wird an dem anderen Ring das
zweite Rohr auf optimale Schärfe eingestellt.
Die Reihenfolge kann beliebig gewählt wer-
den. Durch Herunterdrücken des Dioptrien-
rings wird der eingestellte Wert verriegelt. Der
jeweils eingestellte Wert lässt sich be quem an
der präzisen Skala ablesen.
7
B
A
3
4

8
Hinweise:
•Der Dioptrienring ist frei drehbar, d.h. er
kann versehentlich um mehr als 360° ge-
genüber dem Zentral-Fokussierungsring
verdreht werden. Je nach vorheriger Stel-
lung des Zentral-Fokussierungsrings kann
dadurch der Fokussierweg des Gesamt-
systems erheblich eingeschränkt werden.
Achten Sie deshalb darauf, den Dioptrien-
ring stets nur um das zur Einstellung des
Ausgleichs notwendige Maß zu drehen.
•Beim einseitigen linken oder rechten Durch-
blicken sollte das jeweils andere Auge zu-
gekniffen, oder einfach die entsprechende
Fernglashälfte vorne am Objektiv zugehal-
ten werden.
SKALENANGABEN
Der über die Schärfeanpassung ermittelte
individuelle Wert des Benutzers bleibt bei ge-
koppeltem Zustand der Ringe gesichert. Er
muss also nur einmal ermittelt werden. Wird
das Fernglas von verschiedenen Personen
benutzt und die Einstellung des Dioptrien-
ausgleichs verändert, so kann es anhand der
einmal ermittelten Skaleneinstellung immer
wieder in Sekundenschnelle individuell ange-
passt werden.
Bei dem auf der Skala abzulesenden Wert ist
der Abstand zwischen zwei Strichen gleich ca.
einer Dioptrie Fehlsichtigkeitsdifferenz zwi-
schen linkem und rechtem Auge.

9
PFLEGE/REINIGUNG
Eine besondere Pflege Ihres Leica Trinovid
Fernglases ist nicht notwendig. Grobe
Schmutzteilchen, wie z.B. Sand, sollten mit
einem Haarpinsel entfernt oder weggeblasen
werden. Fingerabdrücke u.ä. auf Objektiv- und
Okularlinsen können mit einem weichen, sau-
beren Leder oder staubfreien Tuch abgewischt
werden. Bei starker Verschmutzung, z.B. der
Okular-Drehhülsen, kann eine Reinigung des
Fernglases durch einfaches Abspülen unter
fließendem Wasser erfolgen. Salzwasser sollte
ebenso abgespült werden. Wasserflecken auf
den Objektiv- und Okularlinsen lassen sich am
einfachsten mit einem mit Wasser befeuchte-
ten Tuch entfernen.
In den Mitteltrieb eingedrungene Feuchtig-
keit (sichtbar im Skalenfenster), trocknet am
schnellsten ab, wenn die Ringe (3/4) entkop-
pelt sind.
Alkohol und andere chemische Lösungen
dürfen nicht zur Reinigung benutzt werden.
Achtung:
Üben Sie auch beim Abwischen stark ver-
schmutzter Linsenoberflächen keinen großen
Druck aus. Die Vergütung ist zwar hochab-
riebfest, durch Sand oder Salzkristalle kann
sie dennoch beschädigt werden.
ZUBEHÖR Best. Nr.
Stativadapter mit ¼“ Gewinde.............. 42220
Schwimm-Trageriemen, orange ............ 42163
ERSATZTEILE
Falls sie einmal Ersatzteile für Ihr Fernglas
benötigen sollten, wie z.B. Augenmuscheln,
Deckel oder Tragriemen, wenden Sie sich bitte
an unsere Customer Care Abteilung oder Ihre
Leica Landesvertretung. Die Adressen sind in
der Garantiekarte aufgeführt.
9

1010
FEHLFUNKTIONEN UND IHRE BEHEBUNG
Fehler Ursache Abhilfe
Bei der Beobachtung a) Das Fernglas ist nicht genügend a) Einfach durch stärkeres oder
wird kein kreisrundes dem persönlichen Augenabstand schwächeres Knicken der Gelenk-
Bild erreicht. angepasst. achse den Abstand der beiden
Fernglas-Rohre korrigieren.
b) Die Pupille des Beobachters liegt b) Kopfhaltung, Augen- und Fernglas-
nicht in der Austrittspupille des position korrigieren.
Fernglases.
c) Die Stellung der Augenmuscheln c) Anpassung korrigieren:
entspricht nicht der richtigen Brillenträger drehen die Augen-
Benutzung mit und ohne Brille. muscheln hinein; bei Beobachtung
ohne Brille: Augenmuscheln
herausdrehen.
Feuchtigkeit im d) Bei Reinigung unter fließendem d) Ringe entkoppeln und die Feuchtig-
Skalenfenster Wasser waren die beiden Ringe keit abtrocknen lassen. Keine Gefahr
des Mitteltriebes nicht korrekt einer Beschädigung.
gekoppelt.

11
TECHNISCHE DATEN
11
LEICA TRINOVID 8 X 42 LEICA TRINOVID 10 X 42
Vergrößerung 8x 10x
Objektivdurchmesser 42mm 42mm
Austrittspupille 5,3mm 4,2 mm
Dämmerungszahl 18,3 20,5
Geometrische Lichstärke 17,64 27,56
Sehfeld auf 1.000 m / 126m / 108m /
Objektiver Sehwinkel 7,2° 6,2°
Austrittspupillen-Lage 15,5mm 16mm
Naheinstellgrenze (bei 0 Dioptr.) ca. 3,5m ca. 3,5m
Dioptrienausgleich ± 4dpt. ± 4dpt.
Brillenträgerokular ja ja
Augenmuschel Demontierbar, mit 4 Raststufen
Einstellbarer Augenabstand 55-75mm
Fokussierung Innenfokussierung über Mitteltrieb
Anzahl der Linsen (je Seite) 10, mit HDC™-Mehrschichtvergütung
Prismensystem Dachkantsystem mit Phasenkorrekturbelag P40 und HighLux-System HLS™
Wasserdichtigkeit Druckwasserdicht bis 5 m Wassertiefe
Gehäuse Magnesium-Druckguss, stickstoffgefüllt
Abmessungen (B x H x T) 121 x 142 x 67mm 120 x 147 x 68mm
Gewicht ca. 810g ca. 795g

12
LEICA INFODIENST
Anwendungstechnische Fragen zum Leica
Programm beantwortet Ihnen, schriftlich, te-
lefonisch, per Fax oder per e-mail der Leica
Informations-Service:
Leica Camera AG
Informations-Service
Postfach 1180
D-35599 Solms
Tel.: [phone]
Fax: [phone]
[email protected]
LEICA KUNDENDIENST
Für die Wartung Ihrer Leica Ausrüstung sowie
in Schadensfällen steht Ihnen die Customer
Care Abteilung der Leica Camera AG oder
der Reparatur-Service einer Leica Landesver-
tretung zur Verfügung (Adressenliste siehe
Garantiekarte).
Leica Camera AG
Customer Care
Solmser Gewerbepark 8
D-35606 Solms
Tel.: [phone]
Fax: [phone]
[email protected]

1313

14
FOREWORD
Dear Customer,
Worldwide, the name Leica stands for superb
optical quality, close-tolerance precision en-
gineering, absolute reliability, and long prod-
uct life. We wish you a great deal of enjoyment
and success with your new Leica
Trinovid bino-
culars. So that you can use them properly,
we recommend that you first of all read these
instructions.
SCOPE OF DELIVERY
– Binoculars
– Carrying strap
– Ever-ready case
– Eyepiece protection cover
– 2 lens caps
– Instructions
– Warranty Card
– Test certificate
NOMENCLATURE
1. Eyepiece cups
Position a: unscrewed for viewing
without glasses
Position b: screwed in for viewing
with glasses
2. Eyelets for carrying strap
3. Lockable diopter adjustment ring
4. Central focusing ring
5. Hinged joint for adjusting the eyebase

TABLE OF CONTENTS
Foreword ..................................................................................................................................14
Scope of delivery ......................................................................................................................14
Nomenclature...........................................................................................................................14
Possible applications.................................................................................................................16
Attaching the carrying strap and the protective eyepiece cover.................................................. 16
Attaching the protective lens caps.............................................................................................16
Adjusting the eyecups / Use with and without glasses...............................................................17
Adjusting the eyebase...............................................................................................................18
Focusing / Diopter adjustment .................................................................................................19
Indications on the scale ............................................................................................................20
Care and maintenance..............................................................................................................21
Accessories ..............................................................................................................................21
Replacements...........................................................................................................................21
Trouble shooting guide..............................................................................................................22
Technical data ..........................................................................................................................23
Leica in the Internet and Leica Academy ...................................................................................24
Leica Information Service.......................................................................................................... 24
Leica Customer Care ................................................................................................................25
ATTENTION:
• Never look directly at the sun or other sources of bright light with your binoculars!
This could cause eye damage!
• Never use your binoculars while you are walking! You might fail to notice obstacles!
15

16
POSSIBLE APPLICATIONS
The Leica Trinovid binoculars have hermetically
sealed and nitrogen-filled magnesium hous-
ings. They are therefore suited for rough out-
door use. There is no need to be concerned
with moisture as they are 100% waterproof to
a depth of 5m and the internal optical system
is not subject to fogging.
ATTACHING THE CARRYING STRAP AND
THE PROTECTIVE EYEPIECE COVER
See illustration on the rear cover flap.
Note:
If you want to attach the protective eyepiece
cover to the carrying strap, this must be done
while attaching the carrying strap to the binoc-
ulars.
ATTACHING THE PROTECTIVE LENS CAPS
To attach the caps, their rubber ring is pulled
over the binoculars from the lens side.

ADJUSTING THE EYECUPS / USE WITH
AND WITHOUT GLASSES
The eyepiece cups (1) can be easily adjusted
by turning them and they lock securely into
the selected positions. They can also be com-
pletely removed for thorough cleaning.
For viewing with eyeglasses (Figure A) they re-
main in the fully screwed-in position. For view-
ing without eyeglasses, they are unscrewed
by turning them anticlockwise. Two positions
are available for optimum adjustment (Figure
B, C).
If the eyepieces are very dirty, it is recom-
mended to remove the cups for cleaning (Fig-
ure D). To do this, they are simply pulled off
while in the fully unscrewed position.
17
A B C D

18
ADJUSTING THE EYEBASE
To set the eyebase, adjust the binoculars at
the hinged joint. The left and right fields of
view must merge and produce a single circular
image.
