Lenze 8200 motec E82ZMFBC001 User manual

Montageanleitung
Mounting Instructions
Instructions de montage
EDK82ZMFBC-001
.Cbx
Ä.Cbxä
8200 motec 0.25 ... 0.37 kW

E82ZMFBC001
Bus-I/O
Bus-I/O
Bus E/S

read_GG_DE-read_GG_DE
Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät,
bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.

E82ZMFB_Uebersicht_B
1
1
2
2
3
3
4
4
5
5
62 77 8 9 20 28 E1 E2 E3 E4 39 A1 59
E82ZMFBC001
0
12
E82ZMFB009

EDK82ZMFBC-001 DE/EN/FR 7.0
4
legende_kopfzeile-TIP_download_DE

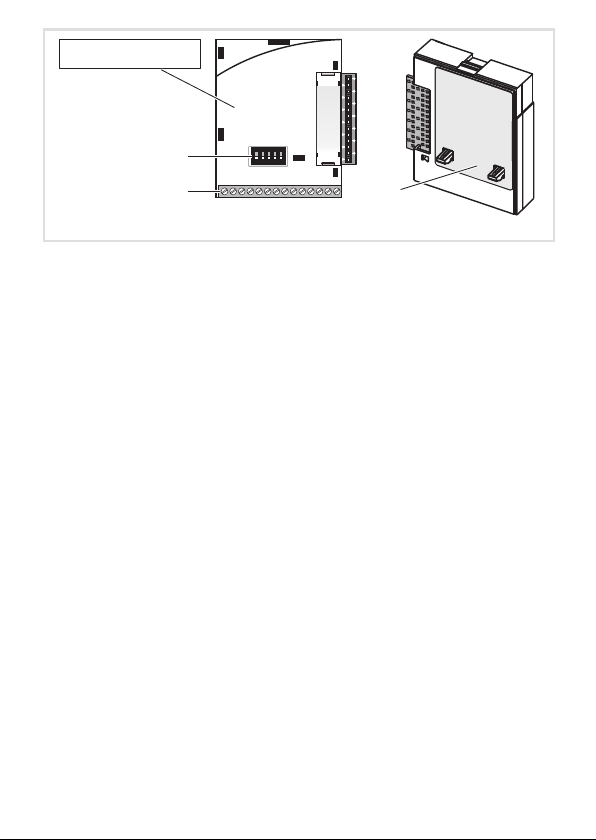

Legende zur Abbildung auf der Ausklappseite
Pos. Beschreibung Ausführliche
Information
Funktionsmodul E82ZMFBC001
Schalter zur Konfigurierung des Analogeingangs (Klemme X3/8) 28
Digitale und analoge Ein- und Ausgänge, Steckerleiste X3 26
Typenschild 5
0Abb. 0Tab. 0
Tipp!
Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im
Download-Bereich unter
http://www.Lenze.com

EDK82ZMFBC-001 DE/EN/FR 7.0 5

-M5-E82ZMFBC001_Einsatz
Informationen zur Gültigkeit
Diese Anleitung ist gültig für
ƒ Funktionsmodule Bus-I/O ab Version E82ZMFBC0013B
Diese Anleitung ist nur gültig zusammen mit der zugehörigen Dokumentation der für den
Einsatz zulässigen Grundgeräte.

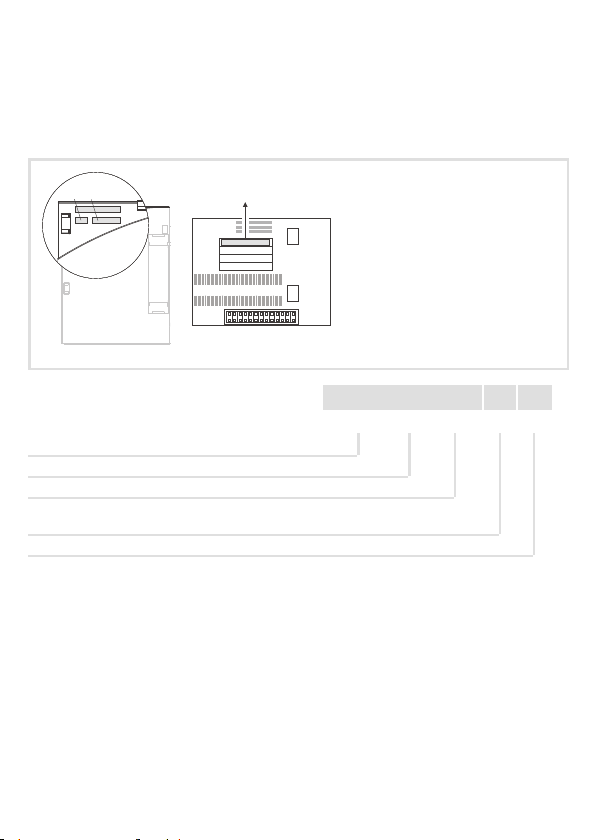

Identifikation
E82AF000P0B201XX

APPLICATION
010 / 3A22

A22A22
APPLICATION
010 / 3A22

L
Type
Id.-No.
Prod.-No.
Ser.-No.
E82ZAFX005
c d e
E82ZMF B C 001 3B
Gerätereihe
Bus-I/O
Gerätegeneration
Variante
001: verlackte Ausführung
Hardwarestand

EDK82ZMFBC-001 DE/EN/FR 7.0
6
-M5-E82ZMFBC001_Einsatz
Bestellbezeichnung
E82ZMFBC0013B
Funktion
Das Funktionsmodul ermöglicht das Ansteuern von Lenze-Frequenzumrichtern
8200 motec mit analogen und digitalen Steuersignalen und die Kopplung an ein serielles
Kommunikationssystem.
Einsetzbarkeit
Das Funktionsmodul E82ZMFBC001 ist einsetzbar mit folgendem Grundgerät und
folgenden Feldbus-Funktionsmodulen:
Typ Bezeichnung ab Version
Frequenzumrichter 8200 motec E82MV251_2B, E82MV371_2B Vx14
Feldbus-Funktionsmo-
dul CANopen E82ZAFUC001 3B05
DeviceNet E82ZAFVC001 3B05
INTERBUS E82ZAFIC001 3A10
LECOM-B (RS485) E82ZAFLC001 3A10
PROFIBUS E82ZAFPC001 3A10
PROFIBUS-IO E82ZAFPC201 1) VA05
Systembus-CAN E82ZAFCC001 3A10
1) Die digitalen Eingänge auf dem Feldbus-Funktionsmodul können nicht benutzt werden.

Inhalt i
EDK82ZMFBC-001 DE/EN/FR 7.0 7

Inhalt
1 Sicherheitshinweise 8................................................
Verwendete Hinweise 8...............................................
Allgemeine Sicherheitshinweise 10......................................
2 Technische Daten 11..................................................
Allgemeine Daten und Einsatzbedingungen 11...........................
Anschlussdaten 12....................................................
Abmessungen 13.....................................................
3Lieferumfang 14......................................................
4 Mechanische Installation 15............................................
Motormontage 15....................................................
Wandmontage 20....................................................
5 Elektrische Installation 23..............................................
EMV-gerechte Verdrahtung 23..........................................
Verdrahtung 24......................................................
6 Gerät zusammenbauen 27.............................................
7 Inbetriebnahme 28...................................................
Vor dem ersten Einschalten 28..........................................
Schalterstellung 28...................................................
Mit Lenze-Einstellung 29...............................................

1 Sicherheitshinweise
Verwendete Hinweise
EDK82ZMFBC-001 DE/EN/FR 7.0
8
H1sic_DE-restgef
1 Sicherheitshinweise
Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-
tion folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)
Piktogramm und Signalwort Bedeutung
Gefahr!
Gefahr von Personenschäden durch gefährliche elektri-
sche Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Gefahr!
Gefahr von Personenschäden durch eine allgemeine Ge-
fahrenquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maß-
nahmen getroffen werden.

Sicherheitshinweise
Verwendete Hinweise
1
EDK82ZMFBC-001 DE/EN/FR 7.0 9

H1sic_DE-restgef
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
Tipp! Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation

1Sicherheitshinweise
Allgemeine Sicherheitshinweise
EDK82ZMFBC-001 DE/EN/FR 7.0
10 
H1sic_DE-restgef
Allgemeine Sicherheitshinweise
Gefahr!
Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen missachten,
kann dies zu schweren Personenschäden und Sachschäden führen:
ƒ Lenze-Antriebskomponenten ...
... ausschließlich bestimmungsgemäß verwenden.
... niemals trotz erkennbarer Schäden in Betrieb nehmen.
... niemals technisch verändern.
... niemals unvollständig montiert in Betrieb nehmen.
... niemals ohne erforderliche Abdeckungen betreiben.
... können während und nach dem Betrieb - ihrer Schutzart entsprechend - spannungs-
führende, auch bewegliche oder rotierende Teile haben. Oberflächen können heiß sein.
ƒ Alle Vorgaben der beiliegenden und zugehörigen Dokumentation beachten.
– Dies ist Voraussetzung für einen sicheren und störungsfreien Betrieb sowie für das
Erreichen der angegebenen Produkteigenschaften.
Die in diesem Dokument dargestellten verfahrenstechnischen Hinweise und Schal-
tungsausschnitte sindVorschläge,derenÜbertragbarkeitaufdiejeweilige Anwendung
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs-
vorschläge übernimmt der Hersteller keine Gewähr.
ƒ Alle Arbeiten mit und an Lenze-Antriebskomponenten darf nur qualifiziertes
Fachpersonal ausführen.
Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ...
... die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts vertraut
sind.
... die über die entsprechenden Qualifikationen für ihre Tätigkeit verfügen.
... die alle am Einsatzort geltenden Unfallverhütungsvorschriften, Richtlinien und Ge-
setze kennen und anwenden können.
Gefahr!
Beachten Sie die in den Anleitungen zum Grundgerät enthaltenen
Sicherheitshinweise und Restgefahren.

Technische Daten
Allgemeine Daten und Einsatzbedingungen
2
EDK82ZMFBC-001 DE/EN/FR 7.0 11

H1_Daten-AlleMaßeInMM
2 TechnischeDaten
Allgemeine Daten und Einsatzbedingungen
Allgemeine Daten
Konformität und Approbation
Approbation
UL UL 508C Industrial Control Equipment
File No. E132659
für USA und Kanada
Personenschutz und Geräteschutz
Schutzart EN 60529 IP20
Einsatzbedingungen
Umgebungsbedingungen
Klimatisch
Lagerung IEC/EN 60721-3-1 1K3 (-25 ... +60 °C)
Transport IEC/EN 60721-3-2 2K3 (-25 ... +70 °C)
Betrieb Entsprechend der Daten des verwendeten Lenze Grundgerätes (siehe
Dokumentation des Grundgerätes).
Verschmutzung EN 61800-5-1 Verschmutzungsgrad 2

2 Technische Daten
Anschlussdaten
EDK82ZMFBC-001 DE/EN/FR 7.0
12 
H1_Daten-AlleMaßeInMM
Anschlussdaten
X3/ Werte
62 Auflösung: 10 Bit
Linearitätsfehler: ±0.5 %
Temperaturfehler: 0.3 % (0 … +60 °C)
Belastbarkeit Imax =2mA
8Auflösung: 10 Bit
Linearitätsfehler: ±0.5 %
Temperaturfehler: 0.3 % (0 … +60 °C)
Eingangswiderstand
zREingang >50kΩ(bei Spannungssignal)
zREingang = 250 Ω(bei Stromsignal)
9Belastbarkeit Imax =10mA
7potenzialgetrennt zu Klemme X3/39 (GND2)
20 Belastbarkeit: ΣImax =40mA
28 Eingangswiderstand: 3.3 kΩ
1 = HIGH (+12 … +30 V), SPS-Pegel, HTL
0 = LOW (0 … +3 V), SPS-Pegel, HTL
E1 1)
E2 1)
E3
E4
39 potenzialgetrennt zu Klemme X3/7 (GND1)
A1 Belastbarkeit:
Imax = 10 mA, bei interner Versorgung
Imax = 50 mA, bei externer Versorgung
1) Wahlweise Frequenzeingang 0 … 10 kHz einspurig oder 0 ... 1 kHz zweispurig, Konfig. über C0425

Technische Daten
Abmessungen
2
EDK82ZMFBC-001 DE/EN/FR 7.0 13

H1_Daten-AlleMaßeInMM
Abmessungen
1
1
2
2
3
3
4
4
5
5
62 77 8 9 20 28 E1 E2 E3 E4 39 A1 59
64
57 15
E82ZAFB009
alle Maße in mm

3Lieferumfang
EDK82ZMFBC-001 DE/EN/FR 7.0
14 
H1_LIF-E82ZMFBC_Liefer_BL

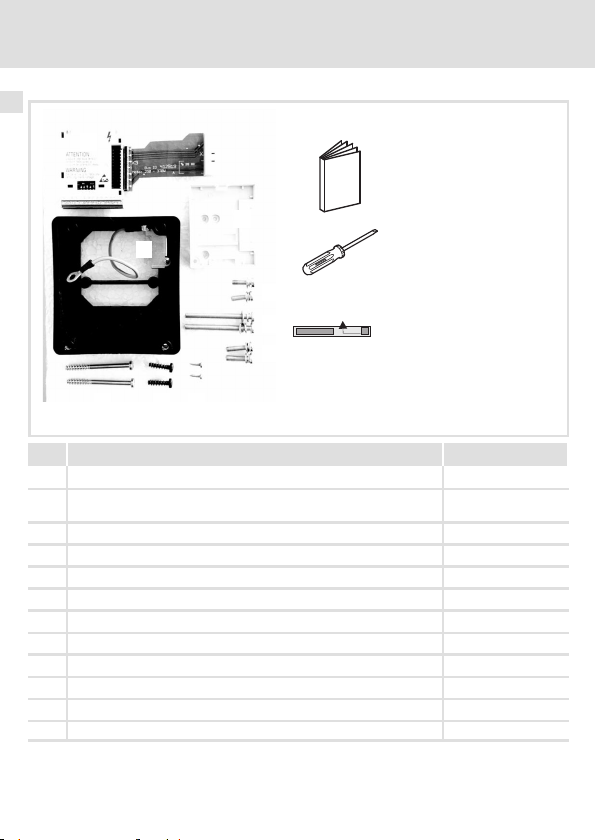

3Lieferumfang
1
2
3
4
5
678
9
:
;
0
E82ZMFB008
Pos Lieferumfang siehe
Bus-I/O Funktionsmodul mit Flachkabel
Gehäusewanne für Feldbus-Funktionsmodul, Schirmblech und PE-
Verbindung vormontiert
Befestigungsrahmen für Feldbus-Funktionsmodul 16, 21
2 Schrauben M5 x 16 für Motormontage 16
2 Schrauben M5 x 55 für Motormontage
2 Schrauben M5 x 20
2 Selbstformschrauben 3 x 10
2 Selbstformschrauben 5 x 18 für Wandmontage 21
2 Selbstformschrauben 5 x 55 für Wandmontage
Montageanleitung
Schraubendreher
Aufkleber

Mechanische Installation
Motormontage
4
EDK82ZMFBC-001 DE/EN/FR 7.0 15

H1_MechINS-E82ZMFB_BusIO
4 MechanischeInstallation
Stop!
Mechanische Belastung beschädigt das Flachkabel am
Bus-I/O-Funktionsmodul!
Deshalb das Flachkabel
ƒnicht knicken,
ƒnicht verdrehen,
ƒnicht stark biegen.
Nicht am Flachkabel ziehen!
Motormontage

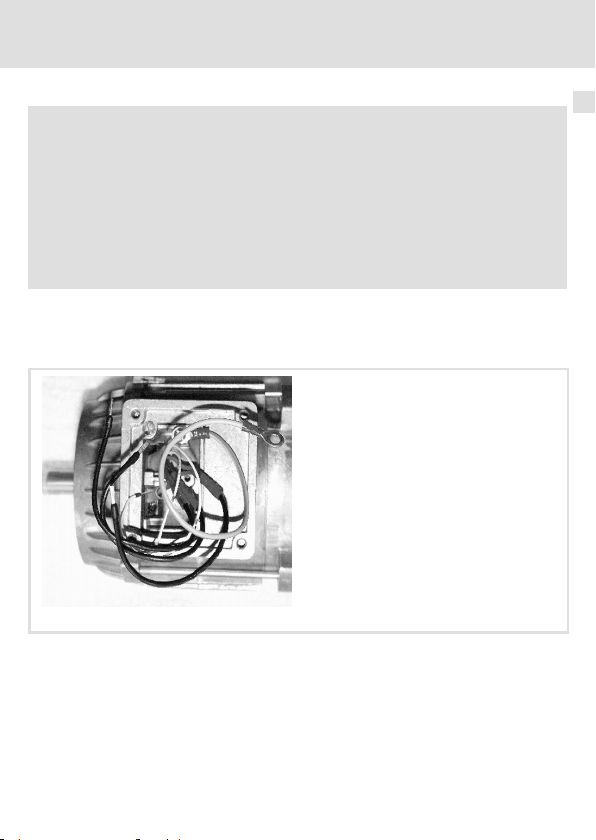

Vorbereitende Arbeiten
8200mot139
1. Motor-Klemmenkasten demontieren.
2. Motor-Klemmenbrett demontieren.
3. Die Motor-Anschlüsse müssen ca. 15 cm lang sein, ggf. verlängern.

4 Mechanische Installation
Motormontage
EDK82ZMFBC-001 DE/EN/FR 7.0
16 
H1_MechINS-E82ZMFB_BusIO
Montage
1
0
1
E82ZMFB002
1. Gehäusewanne mit 2 Schrauben M5 × 16 auf den Motor schrauben.
2. Kabelverschraubungen M16 mit 10 mm Gewindelänge montieren .
0
E82ZMFB003

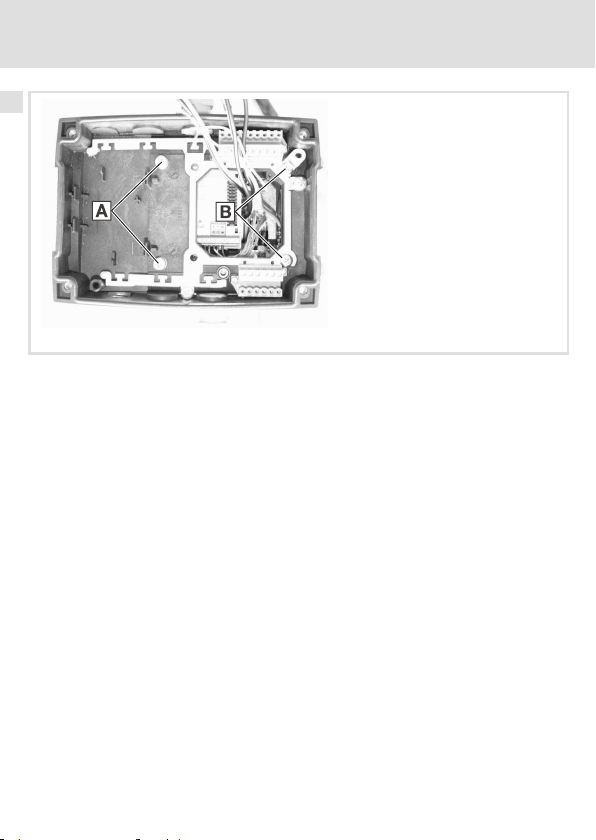

3. Befestigungsrahmen für Feldbus-Funktionsmodul mit 2 Selbstformschrauben 3 × 10
in die Gehäusewanne schrauben.

Mechanische Installation
Motormontage
4
EDK82ZMFBC-001 DE/EN/FR 7.0 17

H1_MechINS-E82ZMFB_BusIO
0
E82ZMFB004

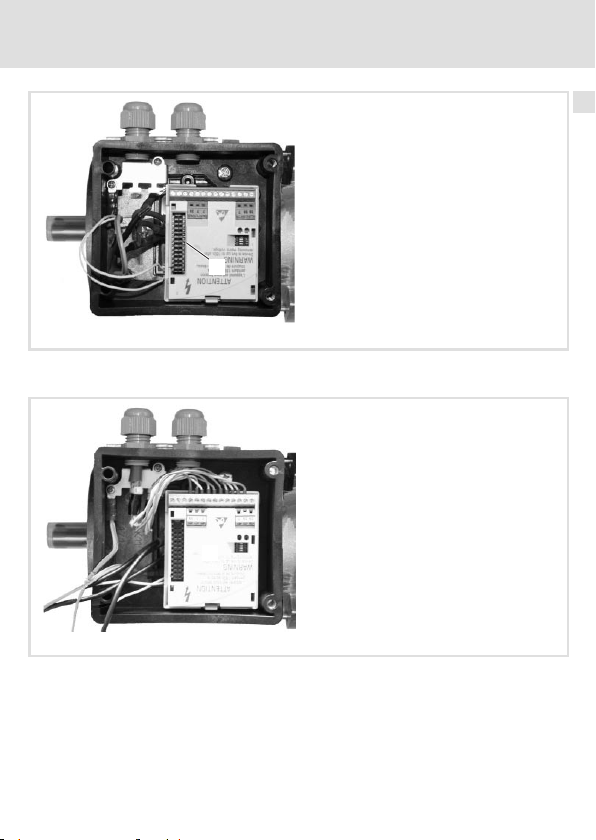

4. Feldbus-Funktionsmodul in den Befestigungsrahmen drücken, bis es einrastet.
5. Abdeckung der Steckerleiste entfernen .
0
E82ZMFB005
6. Feldbus-Funktionsmodul verdrahten.
– Ummantelung des Buskabels ca. 10 cm entfernen.
– Schirm mit Kabelbinder auf Schirmblech auflegen.
– Feldbus-Funktionsmodul verdrahten (siehe dazugehörige Montageanleitung).
Klemme 28 (Reglersperre) des Feldbus-Funktionsmoduls ist inaktiv. Reglersperre
wird geschaltet über Klemme 28 des Bus-I/O-Funktionsmoduls.

4Mechanische Installation
Motormontage
EDK82ZMFBC-001 DE/EN/FR 7.0
18 
H1_MechINS-E82ZMFB_BusIO
E82ZMFB006
7. motec-Trägergehäuse montieren.
– Löcher an den Sollbruchstellen ausbrechen.
– 2SchraubenM5×20durchLöcherund2SchraubenM5×55durchLöcher
stecken.
– motec-Trägergehäuse auf der Gehäusewanne festschrauben.

Mechanische Installation
Motormontage
4
EDK82ZMFBC-001 DE/EN/FR 7.0 19

H1_MechINS-E82ZMFB_BusIO
1
0
2
3
E82ZMFB007
8. Bus-I/O-Funktionsmodul in die Aufnahme im motec-Trägergehäuse drücken, bis es
einrastet.
9. Bus-I/O-Funktionsmodul verdrahten.
– Zweireihige Stiftleiste des Flachkabels in die zweireihige Buchse am
Feldbus-Funktionsmodul stecken .
– Klemmen des Bus-I/O-Funktionsmoduls verdrahten (Klemmenbelegung 26).
10. Netz und Motor anschließen (siehe Montageanleitung 8200 motec).
– Schutzleiter der Netzleitung unter PE-Anschluss klemmen.
– Schutzleiter der Motorleitung unter PE-Anschluss klemmen.

4Mechanische Installation
Wandmontage
EDK82ZMFBC-001 DE/EN/FR 7.0
20 
H1_MechINS-E82ZMFB_BusIO

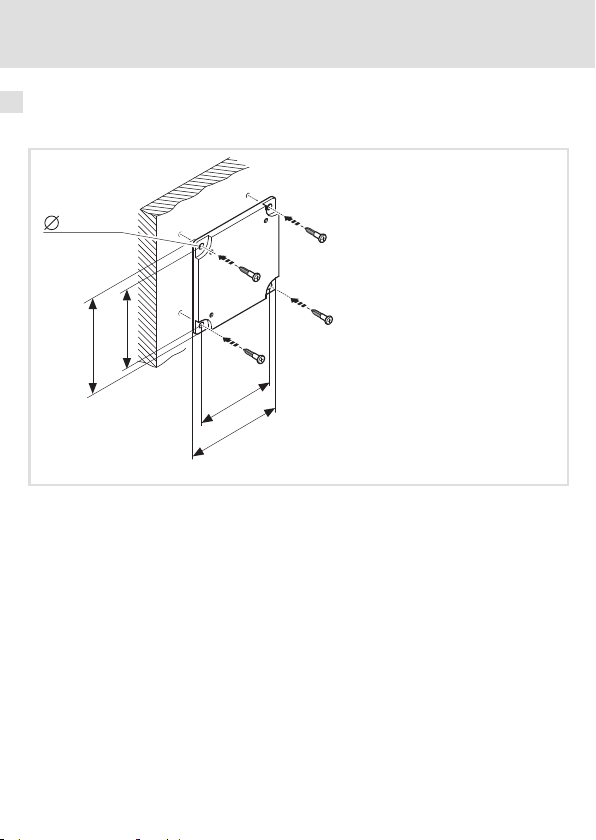

Wandmontage
Vorbereitende Arbeiten
71
85
96
110
5.3 mm
82zmbrb_01
1. Wandplatte (Lieferumfang des motec) an die Wand schrauben.
