Leuze MLDSET-M1-1600T4 User manual

Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. [phone]
[email protected] • www.leuze.com
We reserve the right to make changes – 2021/07/19 – 50138199-01
Sicherheits-Lichtschranken-Sets
Protective sensor sets
MLDSET-M1-1600T4
MLDSET-M2-1600T4

2
MDLSET-Mx-1600T4 (T-Shape)
1
1
23
4
6
1660
500
900160
23
4
5
1
250

3
Step 1
2

4
Step 2
4
2
5
3
1

5
Step 3


06
06
06
06





6
Step 4
4
3
2
1
MS1
MS2
LMP
RES
MS1
MS2
LMP
RES

7
Step 5
1
2
2
2
1

8
Step 6






DE
9
MLDSET Komponenten (im Lieferumfang enthalten):
1 UDC-1600-S2
2 Muting Transceiver MLD530-RT2M oder MLD530-RT3M
3 MLD-M002 oder MLD-M003
4 Set-AC-MTX.2-4S (T-shape)
5 AC-SCM6U-BT
6 Fix-Anker W-FA/S
7 Quittiereinheit AC-ABF70
Klemmhalterung BT-P40
Bohrschablone
Anschlussleitung für MLD530 in passender Länge (Maschinen-Interface) muss
separat bestellt werden!
Montageschritte (Step):
1. Säulen am Boden befestigen
2. Säulen ausrichten
3. Muting-Sensor-Sets befestigen und ausrichten
4. Elektrischen Anschluss herstellen
5. Muting Transceiver MLD530 ausrichten und in Betrieb nehmen
6. Muting-Sensor-Sets in Betrieb nehmen
7.
Checkliste - Vor der ersten Inbetriebnahme bearbeiten (siehe Original
Betriebsanleitung des Sicherheits-Sensors)
Erforderliche Werkzeuge:
• Inbusschlüssel-Satz
• Sechskantschlüssel-Satz
• Wasserwaage
• Bohrhammer mit 10 mm Betonbohrer
• Hammer
• Kreuzschlitzschraubendreher
HINWEIS
Befolgen Sie sorgfältig alle Hinweise zum Sicherheits-Sensor in der
beigelegten Dokumentation oder in der Original Betriebsanleitung
auf unserer Webseite.
1
2

DE
10
Arbeitsschritte:
Step 1: Säulen am Boden befestigen
Bestimmen Sie den Befestigungsmittelpunkt der Säule anhand der
Bodenplatte und markieren Sie diesen auf dem Boden.
Setzen Sie die Bohrschablone auf den Mittelpunkt auf, richten Sie sie aus
und markieren Sie die Bohrungen.
Bohren Sie die Befestigungslöcher nach Anweisung und setzen Sie die
Bodenanker ein.
Setzen Sie die Säulen auf und schrauben Sie diese fest.
Step 2: Säulen ausrichten
Justieren Sie die Säule mit Hilfe der Libelle 1 grob.
Justieren Sie die Säule an den Justageschrauben 2 mit Hilfe der
Wasserwaage in eine senkrechte Position.
Lösen Sie die Inbusschrauben 3 und justieren Sie die Säule axial.
1 Libelle
2 Justageschrauben
3 Inbusschrauben
4 Bohrungen für Bodenanker, Ø 10 mm
5 Kunststoff-Federelement mit selbsttätiger Rückstellung
Step 3: Muting-Sensor-Sets befestigen und ausrichten
Wählen Sie die Position der Senkkopfschraube am Mutingarmsockel
(1) Fixierte Einstellung:
Empfohlene Einstellung mit fixiertem 90 Grad Winkel.
Positionieren Sie die Senkkopfschraube so, dass diese an der Position
für die fixierte Einstellung und in der vorgesehenen Nut sitzt 1 und
ziehen Sie diese fest.
(2) Variable Einstellung:
In dieser Einstellung kann die Neigung der Arme mit Hilfe der Innensechs-
kantschraube 5 justiert werden.
Positionieren Sie die Senkkopfschraube so, dass diese an der Position
für die variable Einstellung sitzt 2 und ziehen Sie diese fest.
Führen Sie je 2 Nutensteine in die Nut ein 3
Schrauben Sie die Arme in der vorgesehenen Höhe an die Nutensteine und
ziehen Sie die Schrauben fest 4
Variable Einstellung: Justieren Sie die Neigung der Sensoren bzw.
Reflektoren mit Hilfe der Innensechskantschraube 5
Step 4: Elektrischen Anschluss herstellen
Verbinden Sie AC-SCM6U-BT mit der 5-poligen Buchse des Sicherheits-
Sensors (Lokal-Interface).
Verbinden Sie die Muting-Sensoren MS1, MS2, MS3 & MS4 mit der
jeweiligen Buchse von AC-SCM6U-BT.
Die Quittiereinheit AC-ABF70 verfügt über zwei M12-Anschlussleitungen.
Schließen Sie eine direkt an das Ma-schinen-Interface des MLD530 an

DE
11
(8-poliger M12-Stecker). Verbinden Sie die Andere mit der
Anschlussleitung zum Schaltschrank.
Schließen Sie die Anschlussleitung wie in der Original Betriebsanleitung
beschrieben an die Steuerungs-komponenten der Maschine an.
Pinbelegung
Step 5: Muting Transceiver MLD530 ausrichten und in Betrieb nehmen
Schalten Sie den Sicherheits-Sensor ein.
Justieren Sie die Höhe des Sicherheits-Sensor und des Umlenkspiegels.
Die Geräte können nach Lösen der Inbusschrauben 1 leicht in der Nut
verschoben werden.
Justieren Sie die axiale Ausrichtung des Sicherheits-Sensor und des
Umlenkspiegels. Die komplette Säule mit dem eingebauten Gerät kann
nach Lösen der Inbusschrauben 2 leicht gedreht werden.
Step 6: Muting-Sensor-Sets ausrichten und in Betrieb nehmen
A: Positionieren Sie die Sensoren bzw. Reflektoren.
Lösen Sie die Kanalabdeckung 1 und die Inbusschraube 2.
Positionieren Sie Sensoren bzw. Reflektoren durch Verschieben in
Achsrichtung 3.
Ziehen Sie die Inbusschraube nach dem Ausrichten wieder fest 2.
Schneiden Sie die Kanalabdeckung passend zurecht und setzen Sie sie
wieder ein 1.
B: Richten Sie die Sensoren und Reflektoren aus.
Lösen Sie die beiden Kreuzschlitzschrauben 4.
Stellen Sie den korrekten Winkel der Sensoren bzw. Reflektoren durch
Drehen ein 5.
Ziehen Sie die Kreuzschlitzschrauben nach dem Ausrichten fest 4.
Die optimale Ausrichtung ist erreicht, wenn die grünen LEDs der Muting-
Sensoren leuchten!
Step 7:
Checkliste - Vor der ersten Inbetriebnahme bearbeiten
Nehmen Sie die Maschine oder Anlage nach den Anweisungen der Original
Betriebsanleitung des Sicherheits-Sensors in Betrieb.
Service-Hotline
Die Kontaktdaten der Hotline Ihres Landes finden Sie auf unserer Website
www.leuze.com unter Kontakt & Support.
Pin Anschluss an MLD MS1 MS2 LMP RES
1 24 V 24 V 24 V 24 V 24 V
2 MS2 RES/LMP RES/LMP
3 0 V 0 V 0 V 0 V 0 V
4 MS1 MS1 MS2 RES/LMP RES/LMP
5RES/LMP

EN
12

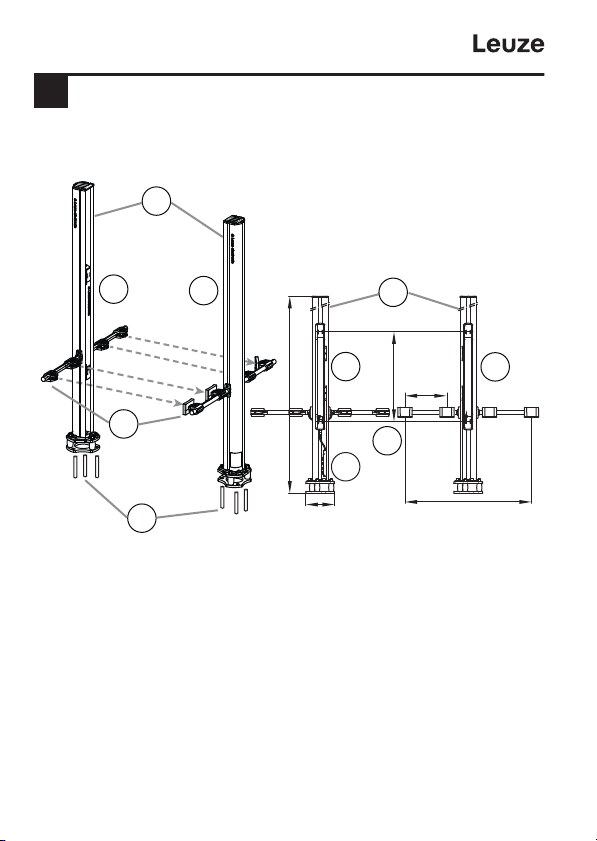

MLDSET components (included in delivery):
1 UDC-1600-S2
2 MLD530-RT2M or MLD530-RT3M muting transceiver
3 MLD-M002 oder MLD-M003
4 Set-AC-MTX.2-4S (T shape)
5 AC-SCM6U-BT
6 Fastening anchor W-FA/S
7 AC-ABF70 acknowledgment unit
BT-P40 clamp bracket
Drilling template
Connection cable in the correct lengths (machine interface) for the MLD530 must
be ordered separately!
Mounting steps:
1. Fasten the columns on the floor
2. Adjust columns
3. Fasten and align the Muting Sensor Sets
4. Establish the electrical connection
5. Align and start up MLD530 muting transceiver
6. Start up Muting Sensor Sets
7. Edit the
Checklist - before the initial start-up (see original operating instructions
of the safety sensor)
Necessary tools:
• Allen key set
• Hexagon wrench set
• Level
• Hammer drill with 10 mm concrete bit
• Hammer
• Cross-head screwdriver
NOTE
Carefully follow all notices regarding the safety sensor in the
enclosed documentation or in the original operating instructions on
our website.
1
2

EN
13
Work steps:
Step 1: Fasten the columns to the floor
Use the base plate to determine the mounting midpoint of the column and
make a mark on the floor.
Set the drilling template on the center point, align it and mark the bore holes.
Drill the fastening holes according to instructions and insert the floor
anchors.
Set the columns up and screw them on firmly.
Step 2: Align columns
Roughly align the column using the level 1.
Align the column to the alignment screws 2 in a vertical position using the
level.
Loosen the Allen screws 3 and align the column axially.
1 Spirit level
2 Alignment screws
3 Allen screws
4 Bore holes for floor anchors, Ø 10 mm
5 Plastic spring element with automatic resetting

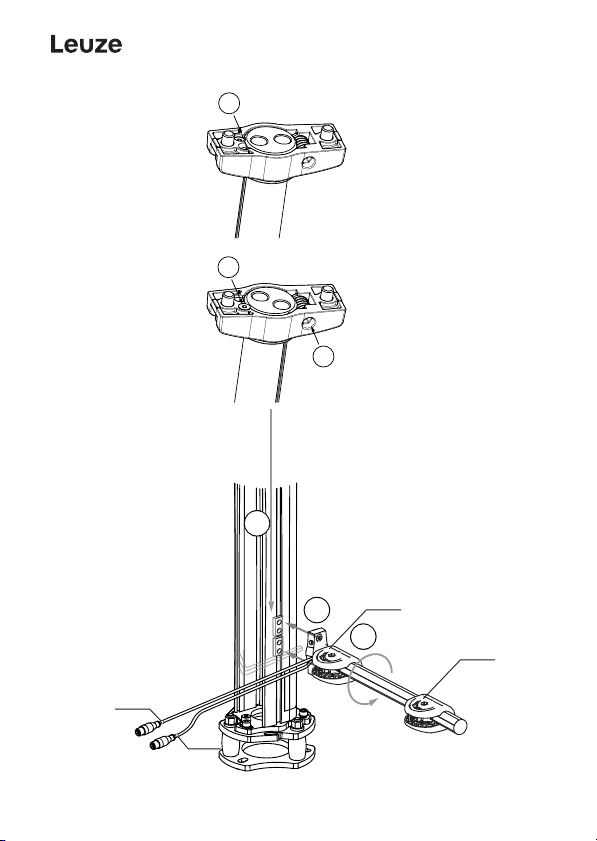

Step 3: Fasten and align the Muting Sensor Sets
Select the position of the countersunk screw on the muting arm base
(1) Fixed setting:
Recommended setting with fixed 90 degree angle.
Position the countersunk screw so that it sits at the position for the fixed
setting and in the intended groove 1 and tighten it.
(2) Variable setting:
In this setting, the pitch of the arms can be adjusted with the help of the Al-
len screw 5.
Position the countersunk screw so that it sits at the position for the
variable setting 2 and tighten it.
Guide two sliding blocks into each of the slots 3
Screw the arms loosely into the sliding blocks at the intended height and
tighten the screws securely 4
Variable setting: Adjust the pitch of the sensors/reflectors with the help of
the Allen screw 5
Step 4: Establish the electrical connection
Connect the AC-SCM6U-BT to the 5-pin socket of the safety sensor (local
interface).
Connect the MS1, MS2, MS3 and MS4 muting sensors to the respective
socket of the AC-SCM6U-BT.
The AC-ABF70 acknowledgment unit has two M12 connection cables.
Connect one directly to the machine interface of the MLD530 (8-pin M12
connector). Connect the other one to the switch cabinet with the connection
cable.

EN
14
Connect the connection cable to the machine control components as
described in the original operating instructions.
Pin assignment

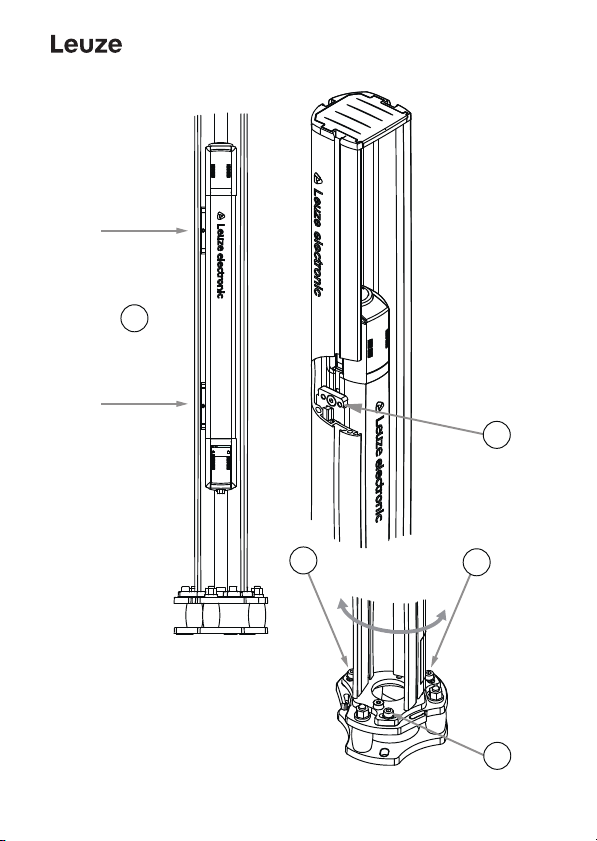

Step 5: Align and start up MLD530 muting transceiver
Switch on the safety sensor.
Adjust the height of the safety sensor and the Deflecting Mirror. After the
Allen screws are loosened 1, the devices can be slid easily into the slot.
Adjust the axial alignment of the safety sensor and the Deflecting Mirror.
After the Allen screws 2 have been loosened, the entire column with the
built-in device can be rotated slightly.
Step 6: Align and start up muting sensor sets
A: Position the sensors/reflectors.
Loosen the duct cover 1 and the Allen screw 2.
Position the sensors/reflectors by moving in the axial direction 3.
After aligning, retighten the Allen screw 2.
Cut the duct cover to the appropriate length and remount 1.
B: Align the sensors and reflectors.
Loosen the two Phillips screws 4.
Turn to set the correct angle of the sensors/reflectors 5.
After aligning, retighten the Phillips screws 4.
The optimal alignment has been achieved when the green LEDs on the
muting sensors illuminate!
Step 7: Edit
Checklist – prior to the initial start-up
Start up the machine or system according to the original operating
instructions of the safety sensor.
Service hotline
You can find the contact information for the hotline in your country on our website
www.leuze.com under Contact & Support.
Pin Connection to MLD MS1 MS2 LMP RES
1 24 V 24 V 24 V 24 V 24 V
2 MS2 RES/LMP RES/LMP
3 0 V 0 V 0 V 0 V 0 V
4 MS1 MS1 MS2 RES/LMP RES/LMP
5RES/LMP
