LevelOne WAP-6121 User manual

LevelOne
Managed Wireless Access Point
Quick Installation Guide
English
Русский
Deutsch
Italiano
Français
Polski
Español
Ελληνικά
Português
V1.0_20160912

-1-

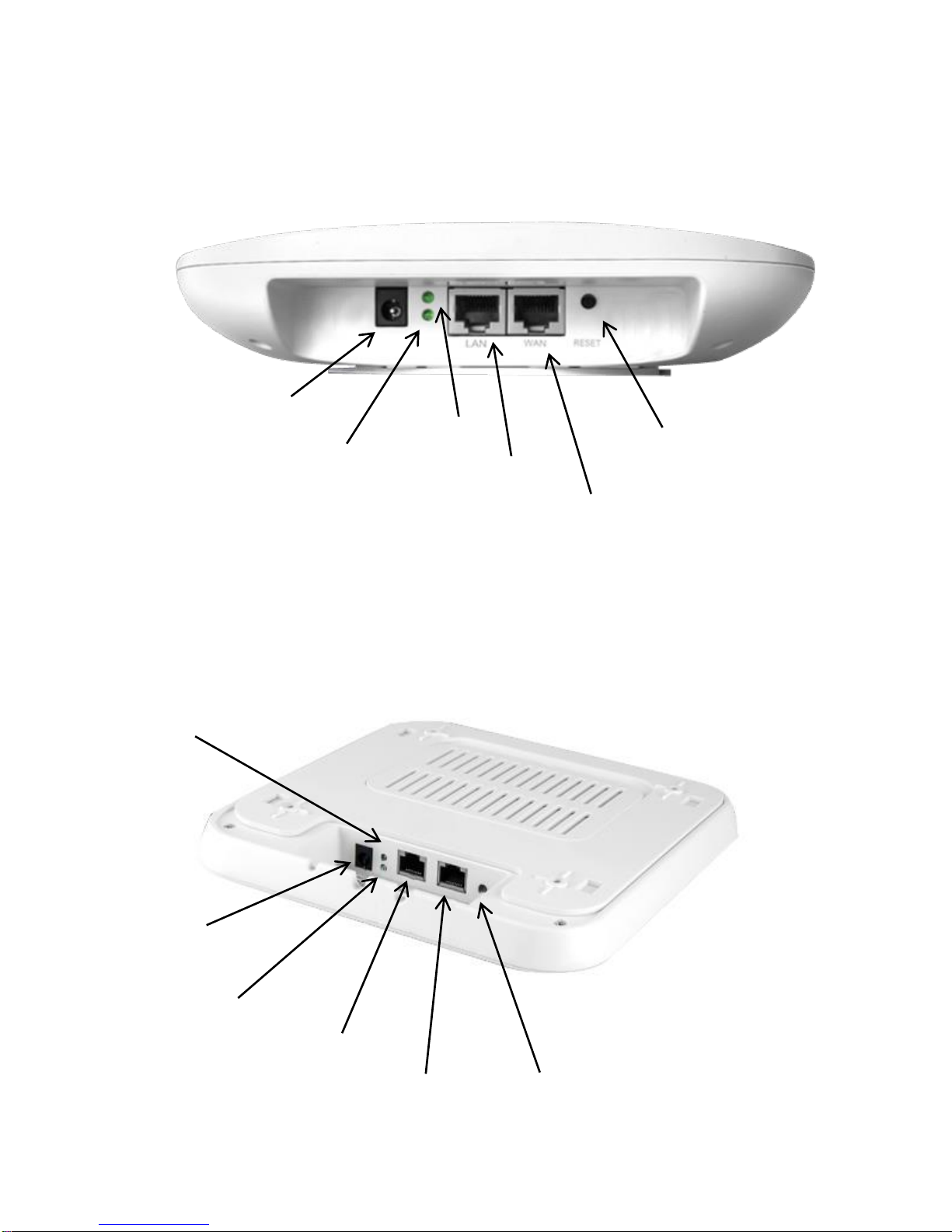

Figure 1
Figure 2
WAN LED
LAN LED
WAN/POE Port
Power Port
LAN Port
Reset Button
Power Port
WAN LED
LAN LED
LAN Port
WAN/POE Port
Reset Button

-2-

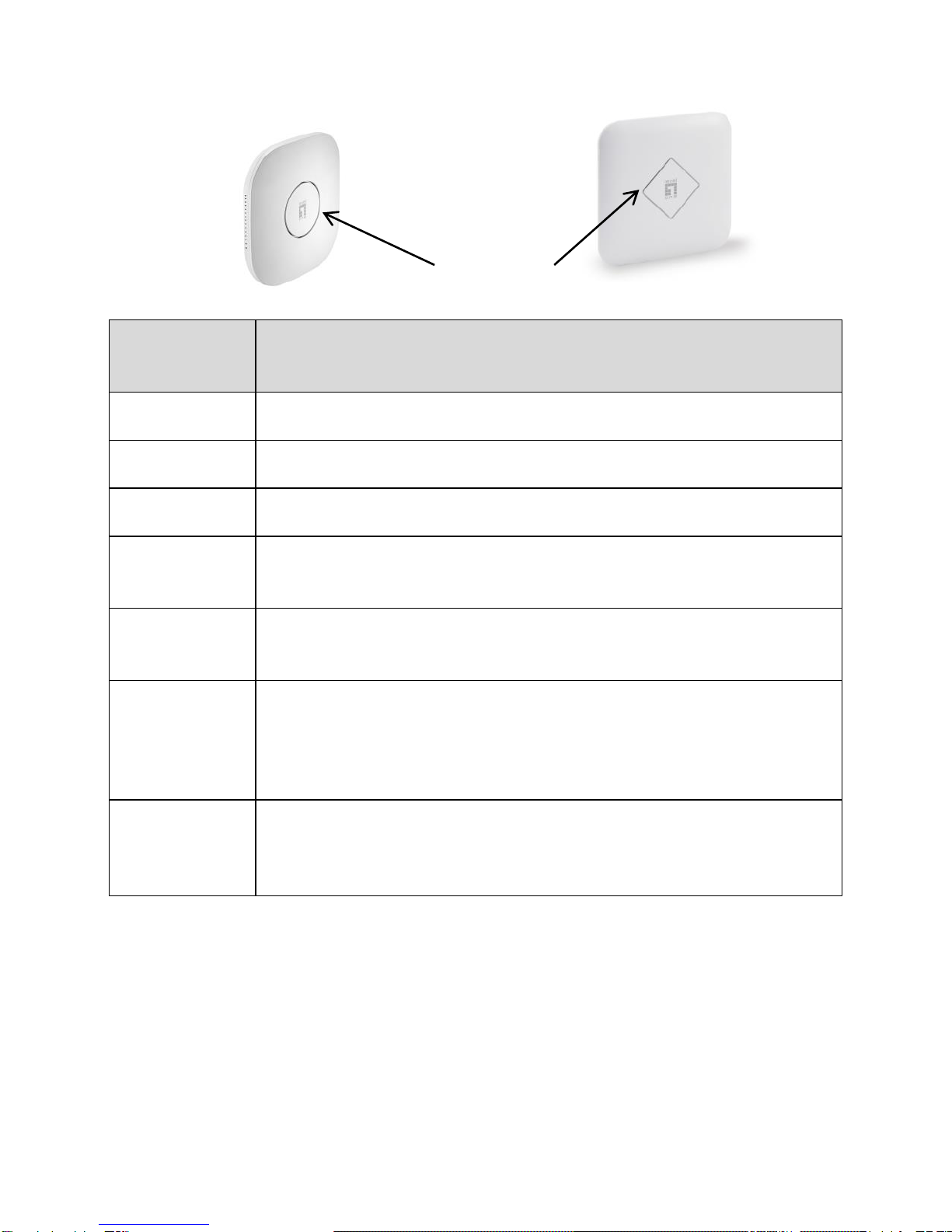

Figure 3
LED/Button/
Interface
Description
Power Port
To power the device by DC
WAN LED
The LED blinks when LAN cable is in
LAN LED
The LED blinks when WAN cable is in
LAN port
The LAN port is used to connect to network devices, such as
a switch.
WAN/POE
port
The WAN/POE port is used to connect to network devices,
such as a switch and get power from Ethernet
Reset
Button
With the AP powered on, press the Reset button for 10
seconds until the SYS LED blink faster with green light and
blue light alternatively. The AP will restart itself and reset the
device to factory default settings.
SYS LED
Green light means it is being powered. Blue light means it is
working normally. When it has more users, the blue light will
blink faster.
SYS LED

-3-
English
Hardware Installation
Power on the Device.
To power on the AP, you can use one of the following methods:
1. Connect the supplied power adapter.
2. Plug one end of your Ethernet cable into the LAN port of the AP, and the other
end into a port on a PoE switch or a 802.3af PoE injector.
Configuring the Device
To set up and manage the AP, you can use one of the following methods:

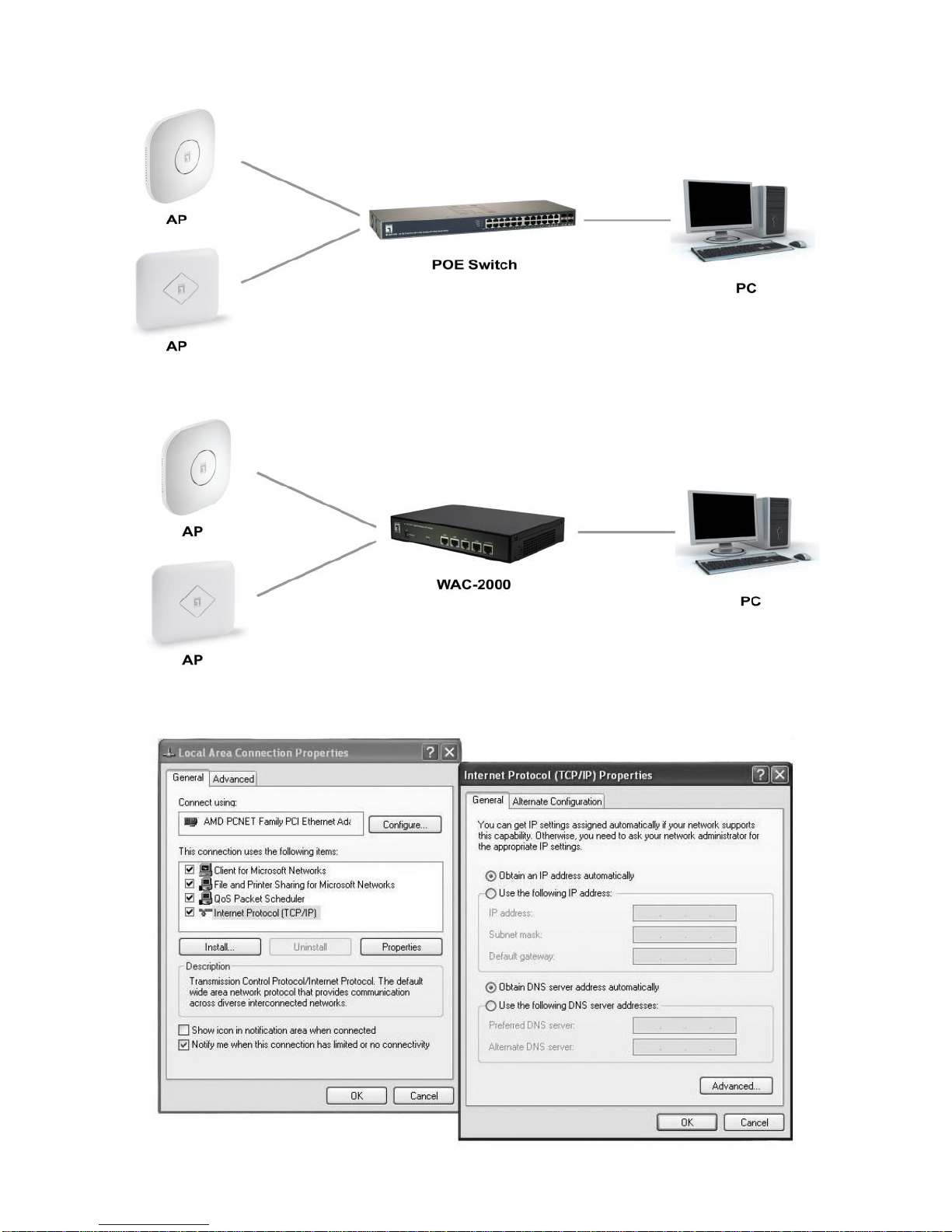

1. Connect the access point and your computer to the same switch or router.
Manage the access point from the computer.
(Figure 4)
2. Connect the access point to a Wireless Controller. Connect your computer to
the same network as that of the Wireless Controller. Manage the access
point from the computer via the Wireless Controller. (Figure 5)
Software Installation
To login to the LevelOne AP, please perform the following steps:
1. Check Your Network Settings to login web UI.
Please make sure your PC can get IP address automatically, so the router can
communicate with your PC during configuration.
Select “Control Panel” > “Network Connections”.
Right click the “Local Area Connection” and choose “Properties”.
Select the TCP/IP protocol for your network card.
Click on the Properties button. You should then see the following screen and
make sure you have selected “Obtain IP address automatically”. (Figure 6)

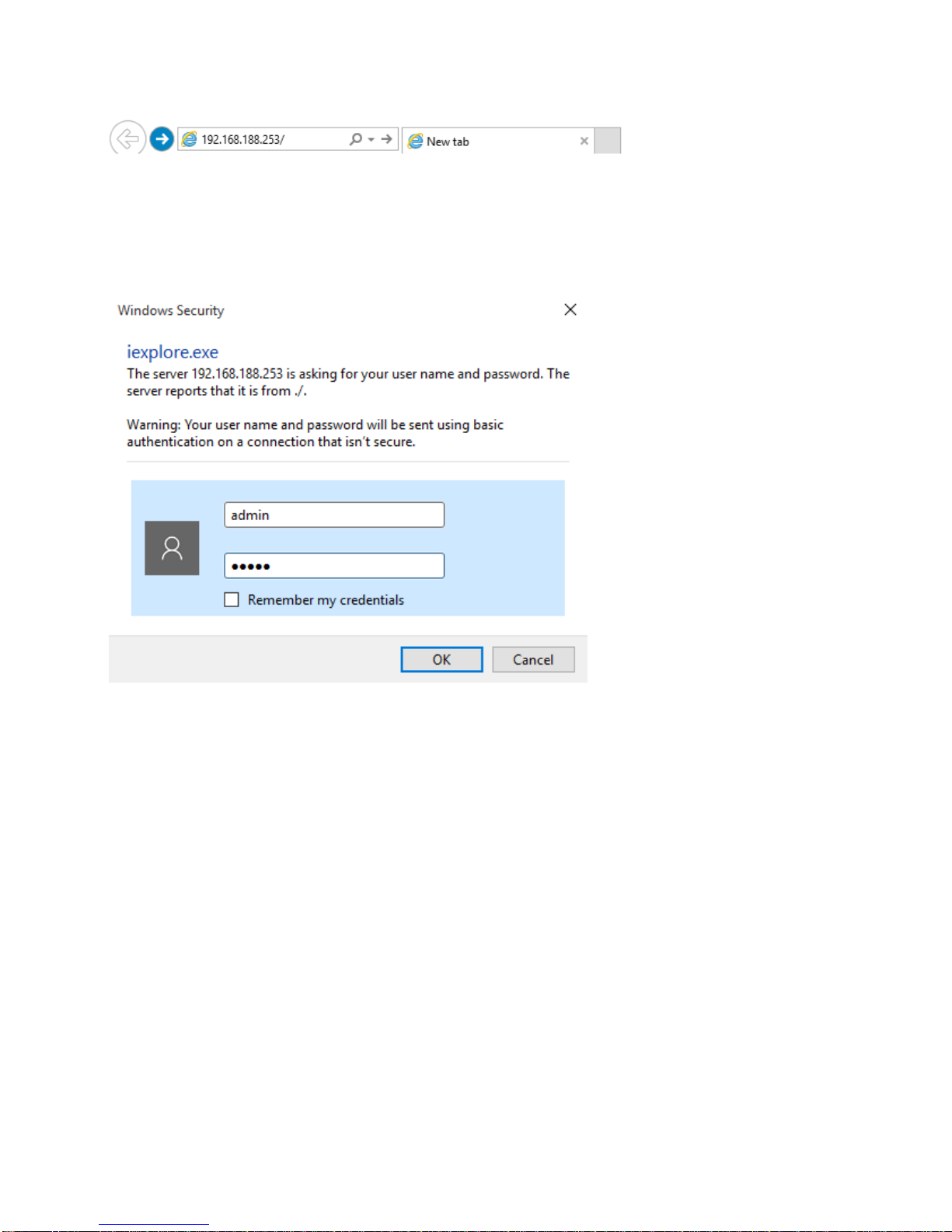

2. Launch a Web browser (Microsoft Internet Explorer 8 for example), enter the
AP’s default LAN IP address 192.168.188.253 in the address bar, and then
press Enter, as shown in the following picture. (Figure 7)
3. Then enter the default user name of admin and password of admin in the
User Name and Password fields, click “OK” to access the AP’s Web GUI.
(Figure 8)

-4-
Deutsch
Hardwareinstallation
Gerät einschalten
Zum Einschalten des AP können Sie eine der folgenden Methoden verwenden:
1. Schließen Sie das mitgelieferte Netzteil an.
2. Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem LAN-Anschluss des
AP und das andere Ende mit dem Anschluss an einem PoE-Switch oder
einem 802.3af-PoE-Injektor.
Gerät konfigurieren
Zum Einrichten und Verwalten des AP können Sie eine der folgenden Methoden
verwenden:
1. Verbinden Sie den Zugangspunkt und Ihren Computer mit demselben Switch
oder Router. Verwalten Sie den Zugangspunkt vom Computer aus. (Figure 4)
2. Verbinden Sie den Zugangspunkt mit einem Wireless Controller. Verbinden
Sie Ihren Computer mit demselben Netzwerk, mit dem auch der Wireless
Controller verbunden ist. Verwalten Sie den Zugangspunkt via Wireless
Controller vom Computer aus. (Figure 5)
Softwareinstallation
Bitte gehen Sie zur Anmeldung am LeveiOne-Zugangspunkt wie folgt vor:
1. Ihre Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prüfen.
Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann,
damit der Router in der Lage ist, während der Konfiguration mit Ihrem PC zu
kommunizieren.
Wählen Sie „Systemsteuerung“ > „Netzwerkverbindungen“.
Rechtsklicken Sie auf „LAN-Verbindung“ und wählen Sie „Eigenschaften“.
Wählen Sie das TCP/IP-Protokoll für Ihre Netzwerkkarte.
Klicken Sie auf die „Eigenschaften“-Schaltfläche. Anschließend sollten Sie
den folgenden Bildschirm sehen; stellen Sie sicher, dass „IP-Adresse
automatisch beziehen“ ausgewählt ist. (Figure 6)
2. Starten Sie einen Webbrowser (bspw. Microsoft Internet Explorer 8), geben
Sie wie in der nachstehenden Abbildung gezeigt die standardmäßige
LAN-IP-Adresse 192.168.188.253 des Zugangspunkts in die Adressleiste
ein und drücken Sie Enter. (Figure 7)
3. Geben Sie dann den Standardbenutzernamen admin und das Kennwort
admin in die Felder Benutzername und Kennwort ein und klicken Sie zum
Zugreifen auf die Webschnittstelle des Zugangspunkts auf „OK“. (Figure 8)
Français
Installation de l'équipement

-5-
Mettre l'appareil sous tension.
Pour alimenter le AP, vous pouvez utiliser l'une des méthodes suivantes :
1. Connecter l'adaptateur secteur fourni.
2. Brancher une extrémité de votre câble Ethernet dans le port LAN du AP, et
l'autre extrémité dans un port du commutateur PoE ou un injecteur PoE
802.3af.
Configurer l'appareil
Pour installer et gérer le AP, vous pouvez utiliser l'une des méthodes suivantes :
1. Connecter le point d'accès et votre ordinateur au même commutateur ou
routeur. Gérer le point d'accès depuis l'ordinateur. (Figure 4)
2. Connecter le point d'accès à un Wireless Controller. Connecter votre
ordinateur au même réseau que le Wireless Controller. Gérer le point d'accès
depuis l'ordinateur via le Wireless Controller.(Figure 5)
Installation du logiciel
Pour se connecter au PA LevelOne, veuillez effectuer les étapes suivantes :
1. Vérifiez vos paramètres réseau pour vous connecter à l'IU Web.
Assurez-vous que votre PC peut obtenir l'adresse IP automatiquement, afin que
le routeur puisse communiquer avec votre PC pendant la configuration.
Sélectionnez “Panneau de configuration” > “Connexions réseau”.
Faites un clic droit sur “Connexion au réseau local” et choisissez “Propriétés”.
Sélectionnez le protocole TCP/IP pour votre carte réseau.
Cliquez sur le bouton Propriétés. Vous devriez alors voir l'écran suivant et
devez vous assurer d'avoir sélectionné “Obtenir l'adresse IP
automatiquement”. (Figure 6)
2. Lancez un navigateur Web (Microsoft Internet Explorer 8 par exemple),
entrez l'adresse IP LAN par défaut du PA (192.168.188.253) dans la barre
d'adresse, puis appuyez sur Entrée, comme montré sur l'image suivante.
(Figure 7)
3. Saisissez alors le nom d'utilisateur et le mot de passe par défaut de
l'administrateur dans les champs Nom d'utilisateur et Mot de passe, cliquez
sur “OK” pour accéder à l'IUG Web du PA. (Figure 8)

-6-
Español
Instalación del hardware
Encienda el dispositivo.
Para encender su AP, puede utilizar uno de los métodos siguientes:
1. Conecte el adaptador de alimentación suministrado.
2. Enchufe un extremo del cable Ethernet al puerto LAN de su AP y el otro
extremo al puerto de un conmutador PoE o de un inyector PoE 802.3af.
Configuración del dispositivo
Para encender el AP, puede utilizar uno de los métodos siguientes:
1. Conecte el punto de acceso y su PC al mismo conmutador o enrutador.
Administre el punto de acceso desde el equipo. (Figure 4)
2. Conecte el punto de acceso a su Wireless Controller. Conecte el equipo a la
misma red en la que se encuentra su Wireless Controller. Administre el punto
de acceso desde el equipo a través de su Wireless Controller. (Figure 5)
Instalación del software
Para iniciar sesión en un PA LevelOne, realice los pasos siguientes:
1. Comprobar la configuración de red para iniciar sesión en la interfaz de
usuario Web.
Asegúrese de que su PC puede obtener la dirección IP automáticamente de
forma que el enrutador pueda comunicarse con su PC durante la configuración.
Seleccione “Panel de control” > “Conexiones de red”.
Haga clic con el botón derecho en “Conexión de área local” y seleccione
“Propiedades”.
Seleccione el protocolo TCP/IP para la tarjeta de red.
Haga clic en el botón Propiedades. Acontinuación debe ver la siguiente
pantalla en la que debe asegurarse de que está seleccionada la opción
“Obtener dirección IP automáticamente”. (Figure 6)
2. Inicié el explorador web (Microsoft Internet Explorer 8 por ejemplo), escriba
la dirección IP LAN predeterminada del PA 192.168.188.253en la barra de
direcciones y, a continuación, presione Entrar, tal y como se muestra en la
figura siguiente. (Figure 7)
3. Escriba el nombre de usuario de administración y la contraseña de
administración predeterminados en los campos Nombre de usuario y
Contraseña, haga clic en “Aceptar” para acceder a la interfaz gráfica del
usuario web del PA. (Figure 8)

-7-
Português
Instalação de hardware
Ligar o dispositivo.
Pode usar um dos seguintes métodos para ligar o AP:
1. Ligue o transformador fornecido.
2. Ligue uma extremidade do seu cabo Ethernet à porta LAN do AP e a outra
extremidade a uma porta num comutador PoE o injetor PoE 802.3af.
Configurar o dispositivo
Pode usar um dos seguintes métodos para configurar e gerir o AP:
1. Ligue o ponto de acesso e o seu computador ao mesmo comutador ou router.
Faça a gestão do ponto de acesso a partir do computador. (Figure 4)
2. Ligue o ponto de acesso a um Wireless Controller. Ligue o seu computador à
mesma rede do Wireless Controller. Faça a gestão do ponto de acesso a
partir do computador através do Wireless Controller. (Figure 5)
Instalação do software
Para iniciar sessão no utilitário do PA, execute os seguintes passos:
1. Verifique as suas definições de rede para iniciar sessão na interface Web.
Certifique-se de que o seu PC é capaz de obter o endereço IP automaticamente,
para que o router consiga comunicar com o seu PC durante a configuração.
Selecione "Painel de Controlo" > "Ligações de Rede".
Clique com o botão direito do rato em "Ligação de Área Local" e escolha
"Propriedades".
Selecione o protocolo TCP/IP para a sua placa de rede.
Clique no botão Propriedades. Deverá ser apresentado seguinte ecrã.
Certifique-se de que a opção "Obter endereço IP automaticamente" está
selecionada. (Figure 6)
2. Abra um Web browser (Microsoft Internet Explorer 8, por exemplo), introduza
o endereço IP de LAN predefinido do PA 192.168.188.253 na barra de
endereços e depois prima Enter, tal como ilustrado na figura abaixo.
(Figure 7)
3. Em seguida, introduza o nome de utilizador admin e palavra-passe admin
predefinidos nos campos Nome de utilizador e Palavra-passe, e clique em
"OK" para aceder à interface Web do PA. (Figure 8)

-8-
Русский
Установка оборудования
Включение устройства
Ниже перечислены способы включения точки доступа AP.
1. Подключите к точке доступа блок питания, входящий в комплект
поставки.
2. Подключите разъем на одном конце кабеля Ethernet к порту ЛВС точки
доступа AP, а разъем на другом конце — к порту PoE-коммутатора или
PoE-инжектора 802.3af.
Настройка устройства
Ниже перечислены способы настройки точки доступа AP и управления ей.
1. Подключите точку доступа и компьютер к одному коммутатору или
маршрутизатору. После этого осуществляйте управление точкой доступа
с компьютера. (Figure 4)
2. Подключите точку доступа к устройству Wireless Controller. Подключите
компьютер к одной сети с устройство Wireless Controller. После этого
осуществляйте управление точкой доступа с компьютера через
устройство Wireless Controller.
(Figure 5)
Установка программного обеспечения
Ниже приведена процедура входа на точку доступа LevelOne.
1. Проверьте настройки сети для входа в веб-интерфейс точки доступа.
Удостоверьтесь, что компьютер получает IP-адрес автоматически, чтобы
маршрутизатор мог осуществлять обмен данными с компьютером во время
настройки.
Выберите пункты «Панель управления» > «Сетевые подключения».
Щелкните правой кнопкой мыши значок «Подключение по локальной
сети» и в контекстном меню выберите пункт «Свойства».
Выберите протокол TCP/IP для сетевой карты.
Нажмите кнопку «Свойства». Должно отобразится показанное на
иллюстрации окно, в котором необходимо выбрать пункт «Получить
IP-адрес автоматически». (Figure 6)
2. Запустите веб-браузер (например, Microsoft Internet Explorer 8), введите
в адресную строку IP-адрес точки доступа в ЛВС (по умолчанию
192.168.188.253), а затем нажмите клавишу «Ввод», как показано на
рисунке. (Figure 7)
3. Введите стандартные имя пользователя и пароль администратора в
соответствующие поля нажмите кнопку «OK», чтобы перейти к
веб-интерфейсу точки доступа. (Figure 8)

-9-
Italiano
Installazione dell'hardware
Accendere il dispositivo.
Per accendere AP, utilizzare uno dei seguenti metodi:
1. Collegare l'adattatore di alimentazione in dotazione.
2. Inserire un'estremità del cavo Ethernet nella porta LAN diAP, e l'altra
estremità in una porta dello switch PoE o dell'iniettore PoE 802.3af.
Configurazione del dispositivo
Per configurare e gestire AP, utilizzare uno dei seguenti metodi:
1. Connettere l'access point e il computer allo stesso switch o router. Gestire
l'access point dal computer. (Figure 4)
2. Connettere l'access point a Wireless Controller. Connettere il computer alla
stessa rete di Wireless Controller. Gestire l'access point dal computer tramite
Wireless Controller. (Figure 5)
Installazione del software
Per accedere ad LevelOne AP, eseguire le seguenti procedure:
1. Verifica delle impostazioni di rete per l'accesso all'interfaccia utente web
Assicurarsi che il PC possa ottenere automaticamente l'indirizzo IP, in modo che
il router sia in grado di comunicare con il PC durante la configurazione.
Selezionare “Pannello di controllo” > “Connessioni di rete”.
Fare clic con il tasto destro su “Connessione alla rete locale (LAN)” e
selezionare “Proprietà”.
Selezionare il protocollo TCP/IP per la scheda di rete.
Fare clic sul tasto Proprietà. È possibile visualizzare la seguente schermata e
assicurarsi di aver selezionato “Ottieni automaticamente un indirizzo IP”.
(Figure 6)
2. Avviare il browser (ad esempio, Microsoft Internet Explorer 8), immettere
l'indirizzo IP LAN predefinito dell'AP 192.168.188.253 nella barra degli
indirizzi, quindi premere Invio, come mostrato nella seguente figura. (Figure
7)
3. Immettere il nome utente predefinito e la password dell'amministratore nei
campi Nome utente e Password, quindi fare clic su “OK” per accedere
all'interfaccia utente web dell'AP. (Figure 8)

-10-
Polski
Instalacja sprzętu
Zasilanie urządzenia
Dostępne są dwie metody zasilania urządzenia AP:
1. Podłącz dostarczony zasilacz.
2. Podłącz jedną wtyczkę kabla Ethernet do portu LAN urządzenia AP, a drugą
wtyczkę do portu przełącznika PoE lub iniektora PoE 802.3af.
Konfiguracja urządzenia
Dostępne są dwie metody konfiguracji i zarządzania urządzeniem AP:
1. Połącz punkt dostępu i komputer z tym samym przełącznikiem lub routerem.
Zarządzaj punktem dostępu za pomocą komputera. (Figure 4)
2. Połącz punkt dostępu z urządzeniem Wireless Controller. Połącz komputer z
tą samą siecią co urządzenie Wireless Controller. Zarządzaj punktem
dostępu za pomocą komputera przez urządzenie Wireless Controller. (Figure
5)
Instalacja oprogramowania
W celu zalogowania się do LevelOne AP należy wykonać poniższe czynności:
1. Sprawdź ustawienia sieciowe, aby móc zalogować się do interfejsu Web UI.
Upewnij się, że komputer uzyskuje adres IP automatycznie, aby podczas
konfiguracji możliwa była komunikacja routera z komputerem.
Wybierz kolejno pozycje „Control Panel” (Panel sterowania) > „Network
Connections” (Połączenia sieciowe).
Kliknij prawym przyciskiem myszy pozycję „Local Area Connection”
(Połączenie lokalne) i wybierz polecenie „Properties” (Właściwości).
Wybierz protokół TCP/IP karty sieciowej.
Kliknij przycisk Properties (Właściwości). Następnie wyświetlone zostanie
poniższe okno. Upewnij się, że zaznaczona została opcja „Obtain IP address
automatically” (Uzyskaj adres IP automatycznie). (Figure 6)
2. Uruchom przeglądarkę internetową (np. Microsoft Internet Explorer 8), w
pasku adresu wprowadź domyślny adres IP sieci LAN punktu dostępu
192.168.188.253, a następnie naciśnij klawisz Enter. Patrz poniższy rysunek.
(Figure 7)
3. W polu User Name (Nazwa użytkownika) i Password (Hasło) wprowadź
domyślną nazwę użytkownika „admin” i hasło „admin”, a następnie kliknij
przycisk „OK”, aby uzyskać dostęp do interfejsu Web GUI punktu dostępu.
(Figure 8)

-11-
Αγγλικά
Εγκατάσταση υλικού
Ενεργοποιήστε τη Συσκευή.
Για ενεργοποίηση του AP, μπορείτε να χρησιμοποιήσετε μία από τις ακόλουθες
μεθόδους:
1. Συνδέστε τον προσαρμογέα ρεύματος που παρέχεται.
2. Συνδέστε το ένα άκρο του καλωδίου Ethernet σας στη θύρα LAN του AP και
το άλλο άκρο σε μια θύρα του διακόπτη PoE ή ενός εγχυτήρα PoE 802.3af.
Ρύθμιση παραμέτρων της συσκευής
Για τη ρύθμιση και τη διαχείριση του AP, μπορείτε να χρησιμοποιήσετε μία από
τις ακόλουθες μεθόδους:
1. Συνδέστε το σημείο πρόσβασης και τον υπολογιστή σας στον ίδιο διακόπτη ή
δρομολογητή. Προβείτε σε διαχείριση του σημείου πρόσβασης από τον
υπολογιστή. (Figure 4)
2. Συνδέστε το σημείο πρόσβασης σε ένα Wireless Controller. Συνδέστε τον
υπολογιστή σας στο ίδιο δίκτυο με αυτό του Wireless Controller. Προβείτε σε
διαχείριση του σημείου πρόσβασης από τον υπολογιστή μέσω του Wireless
Controller. (Figure 5)
Εγκατάσταση λογισμικού
Για να συνδεθείτε στο LevelOne AP, πραγματοποιήστε τα ακόλουθα βήματα:
1. Ελέγξτε τις ρυθμίσεις δικτύου σας για να συνδεθείτε στο web περιβάλλον
χρήστη.
Βεβαιωθείτε ότι ο Η/Υ σας μπορεί να λαμβάνει διεύθυνση IP αυτόματα, έτσι ώστε
ο δρομολογητής να μπορεί να επικοινωνεί με τον Η/Υ σας κατά τη διάρκεια της
ρύθμισης παραμέτρων.
Επιλέξτε “Πίνακας ελέγχου” > “Συνδέσεις δικτύου”.
Κάντε δεξί κλικ στο στοιχείο “Σύνδεση σε δίκτυο τοπικής περιοχής” και
επιλέξτε “Ιδιότητες”.
Επιλέξτε πρωτόκολλο TCP/IP για την κάρτα δικτύου σας.
Κάντε κλικ στο κουμπί "Ιδιότητες" Στη συνέχεια, θα πρέπει να δείτει την
παρακάτω οθόνη και να βεβαιωθείτε ότι έχετε επιλέξει το στοιχείο “Λήψη
διεύθυνσης IP αυτόματα”. (Figure 6)
2. Εκκινήστε ένα πρόγραμμα περιήγησης web (Microsoft Internet Explorer 8 για
παράδειγμα), εισάγετε την προεπιλεγμένη διεύθυνση IP LAN του AP
192.168.188.253 στη γραμμή εισαγωγής διεύθυνσης και στη συνέχεια
πατήστε "Enter", όπως απεικονίζεται στην εικόνα που ακολουθεί. (Figure 7)
3. Για να εισάγετε προεπιλεγμένο όνομα χρήστη διαχειριστή και κωδικό
πρόσβασης στα πεδία "Όνομα χρήστη" και "Κωδικός πρόσβασης", κάντε κλικ
στην επιλογή “OK” για να αποκτήσετε πρόσβαση στο Web GUI του AP.
(Figure 8)

Figure 4
Figure 5
Figure 6

Figure 7
Figure 8
