SERVICEHANDLEIDING
SERVICE MANUAL

NL3
Voorwoord
Woord vooraf
Deze servicehandleiding is uitsluitend bestemd
voor servicetechnici die door Life & Mobility zijn
geautoriseerd. In deze servicehandleiding staat
informatie over service en onderhoud. Naast deze
servicehandleiding is de volgende documentatie
beschikbaar:
een handleiding voor de gebruiker;
montagevoorschriften voor diverse onderdelen;
een elektrisch schema;
een document met de dealercode voor aanpassing
van het servicemenu.
Het servicemenu is uit veiligheidsoverwegingen
afgeschermd met een dealercode. Geautoriseerde
dealers kunnen deze code opvragen bij Life &
Mobility.
Op de website www.life-mobility.com vindt u het
complete en actuele onderdelenoverzicht.
Inhoudsopgave
Veiligheidsvoorschriften 4
Productbeschrijving 7
Menu 10
Storingen & foutcodes 14
Onderhoudsmatrix 16
Onderdelen 17
Technische specificaties 19
Garantie 22

NL5NL4
Onderhoud
Let op
Gebruik uitsluitend originele Life & Mobility
onderdelen en accessoires.
Accu’s
Waarschuwing
Bij reparaties aan de elektrische installatie moet
de accu altijd ontkoppeld worden.
Druk de zekeringhouder van het laadcircuit bij
vervanging goed aan, om verbranding en/of
kortsluiting van de zekeringhouder te voorkomen.
Gebruik voor deze scootmobiel uitsluitend
accu’s en acculaders van Life & Mobility. Kiest
u desondanks voor een accu van een andere
fabrikant, let er dan op dat de accu stevig in het
accuvak zit opgesloten. Door verschuiven van de
accu kan kortsluiting ontstaan.
Let op
Nieuwe accu’s moeten ingereden worden. Accu’s
beschikken pas na een aantal keer gebruiken en
opladen over hun volledige capaciteit.
Regelmatig opladen van de accu’s verlengt
de levensduur (dagelijks bij veel rijden, om de
paar dagen bij weinig rijden). De accu’s moeten
volledig opgeladen worden.
Het volledig ontladen van accu’s heeft een
negatieve uitwerking op de levensduur van de
accu.
Volledig ontladen accu’s zo snel mogelijk opladen.
Leg geen metalen delen op de accu’s, kortsluiting
kan de accu’s beschadigen.
Bij lage temperaturen hebben de accu’s een
lagere capaciteit en neemt de actieradius af.
De accu’s hebben een spanningsbegrenzing.
Aan de binnenzijde van het accudeksel is het
aansluitschema voor de accu's geplaatst.
Veiligheidsvoorschriften
Let op
Ziet u dit teken in de handleiding, dan volgt
een aanvullende instructie. Volg deze instructies
altijd op. Nalatigheid kan de werking van de
scootmobiel nadelig beïnvloeden en mogelijk
leiden tot lichamelijk letsel of tot schade aan de
scootmobiel of het milieu.
Algemeen
Voorzichtig
Til de scootmobiel nooit aan de kunststof delen
van de behuizing.
Let op
Deze scootmobiel is geschikt voor het vervoeren
van één persoon.
Productspecificaties
Let op
Om de veiligheid van de gebruiker nog beter
te kunnen waarborgen is een aantal technische
voorzorgsmaatregelen genomen:
bij een aangesloten acculader is de wegrijd-
blokkering actief;
in bochten is de snelheid automatisch begrensd;
bergafwaarts is de maximale snelheid van de
vrijloop begrensd;
het display waarschuwt bij een te lage
accuspanning;
het display meldt diverse storingscodes. Vraag
naar deze code wanneer de gebruiker een
storing meldt. Deze kunnen van dienst zijn bij het
verhelpen van storingen;
bij signalering van een elektronisch defect zal de
scootmobiel gecontroleerd tot stilstand komen.
Veiligheidsvoorschriften

NL7NL6
Veiligheidsvoorschriften
Banden
Controleer bij een servicebeurt altijd de banden op
slijtage, uitdrogen en scheuren. Controleer tevens de
bandenspanning. Een te lage bandenspanning:
verslechtert de wegligging;
verkleint de actieradius;
maakt het sturen zwaarder.

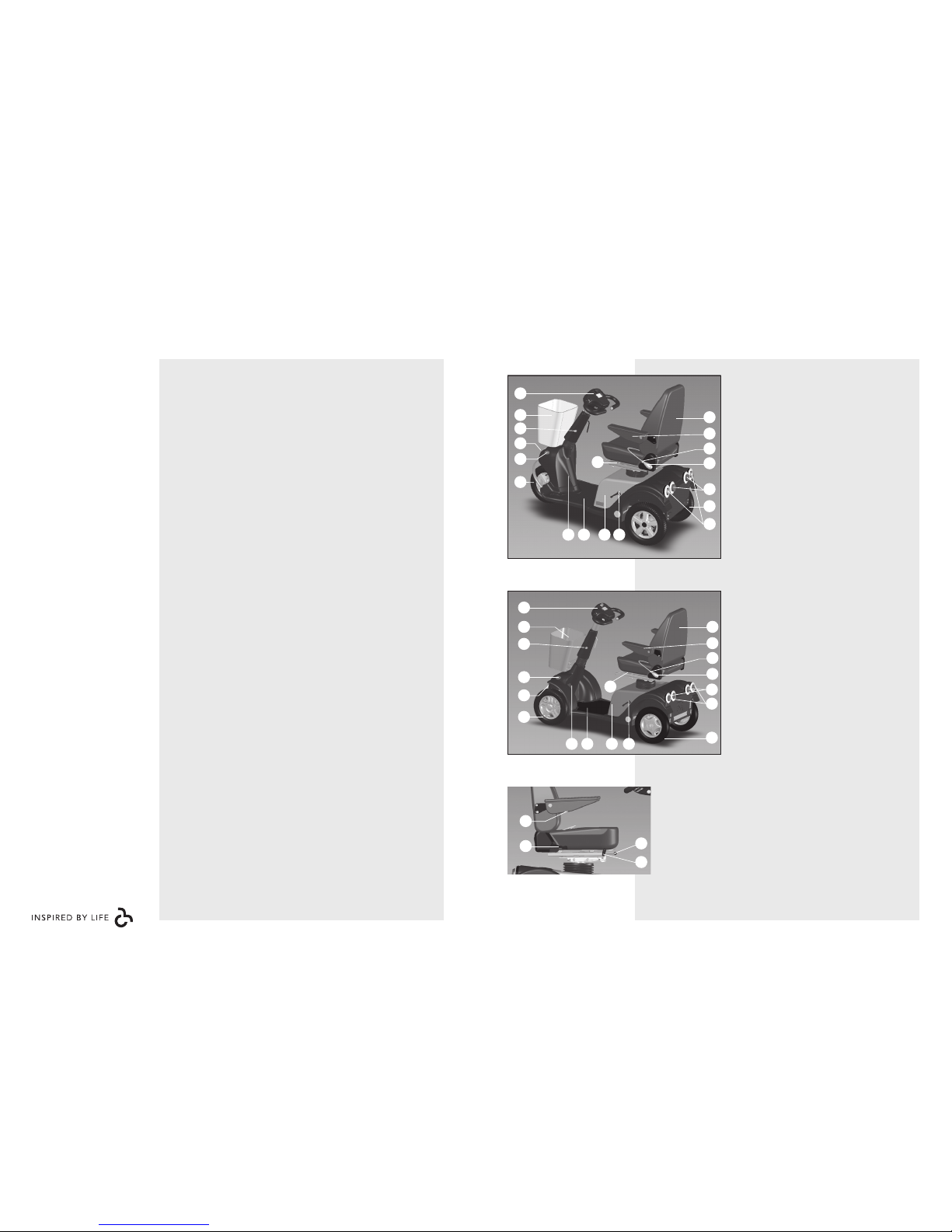

Productbeschrijving
Productbeschrijving
Scootmobiel
A. Stuur met bedieningspaneel
B. Mandje
C. Acculaadcontact
D. Koplamp
E. Richtingaanwijzers voorzijde /
achterzijde (oranje)
F. Voorwiel
G. Deksel CE-sticker
H. Voetplateau
I. Accudeksel
J. Vrijloophendel
K. Achterwiel
L. Remlichten / achterlichten (rood)
M. Lumbaalpompje
N. Lumbaalontgrendelknop
O. Opklapbare armleggers
P. Rugleuning
Q1. Schuifslede
Stoel (schuifslede onder de stoel)
Q2. Hendel schuifslede
R. Verstelwieltje armlegger
S. Rughoekverstelling
T. Stoelhendel (hoog/laag/
draaien)
JIHG
P
N
L
O
M
K
F
Q1
D
B
C
A
E
E
Productbeschrijving Solo 3
Productbeschrijving Solo 4
Productbeschrijving stoel
S
R
T
Q2
JIHG
P
N
O
M
F
D
B
C
A
E
Q1
K
E
L

NL9NL8
ProductbeschrijvingProductbeschrijving
CE-sticker
De scootmobiel voldoet aan de bepalingen
gesteld in de richtlijn voor Medische
Hulpmiddelen en is voorzien van een
CE-markering. De CE-sticker, de sticker voor
max. draaglast voor- en achteras en het
serienummer bevinden zich onder het deksel
(G) aan de onderkant van de stuurkolom.
Vrijloopsticker
De sticker boven de vrijloophendel (J) geeft de
'duwstand' aan. In deze stand is de scootmobiel
vrij te verrijden.
De sticker onder de vrijloophendel geeft aan
dat de scootmobiel gereed is om elektrisch te
rijden.
Aansluitschema accu
Aan de binnenzijde van het accudeksel (I) is het
aansluitschema voor de accu's geplaatst. Hierin
zijn ook de zekeringen en de motorregeling
opgenomen.
Let op
Een uitgebreid elektronicaschema is als
extra document beschikbaar. Dit schema
is uitsluitend bedoeld voor elektronica
storingen. Aanpassingen aan de scootmobiel
gaan altijd in overleg met de fabrikant.

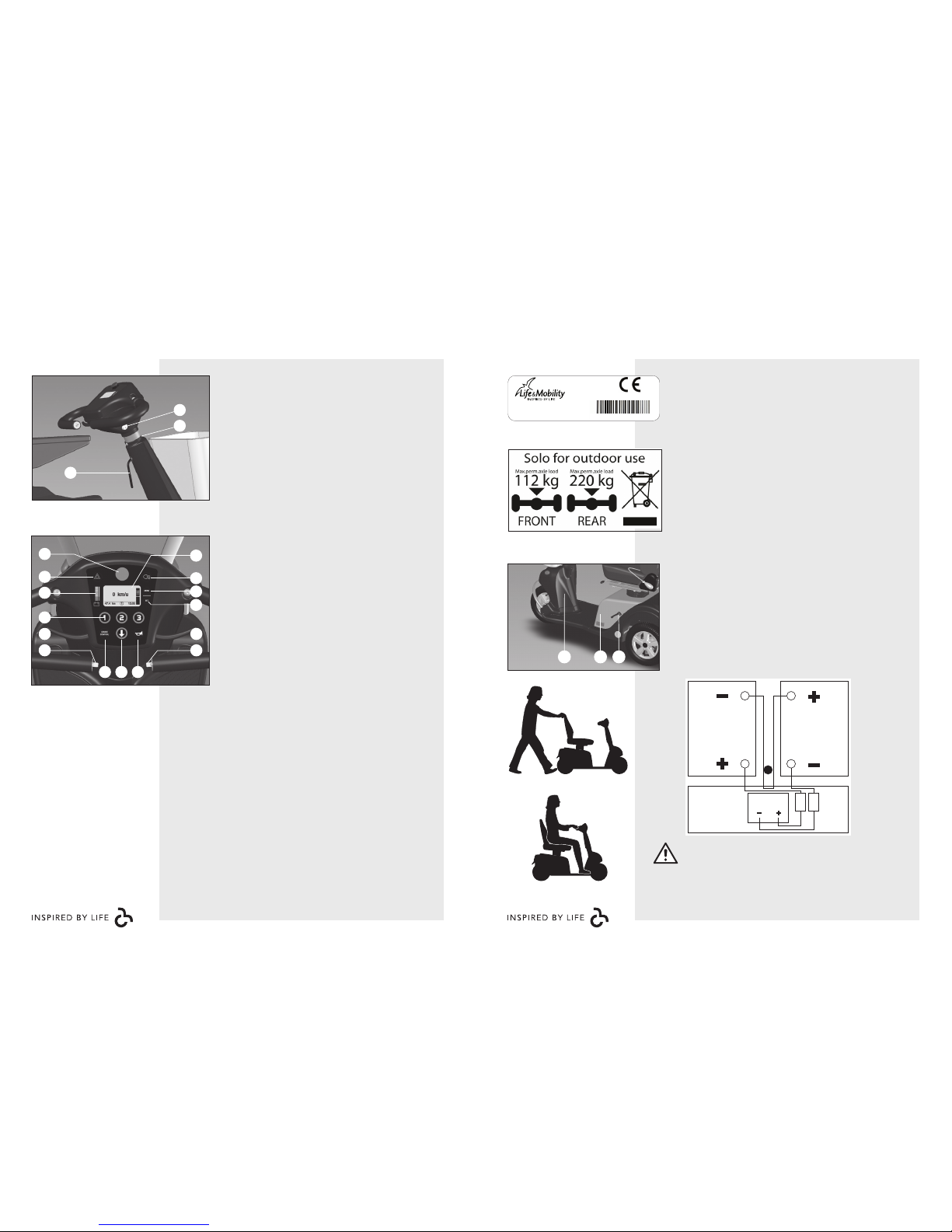

Stuur
U. Hoekverstelhendel stuur
V. Inbusschroef stuurhoogte
W. Contactslot
Bedieningspaneel
X. Noodstop
Y. Alarmlichten
Z. Accu-indicator
a. Snelheidsniveau 1, 2, 3
b. Gashendel vooruit / achteruit*
c. Richtingaanwijzer links / rechts*
d. Cruise control
e. Toets achteruit
f. Claxon
g. Richtingaanwijzer links / rechts*
h. Gashendel vooruit / achteruit*
i. SET-toets
j. Menutoets
k. Verlichting
l. Display
Niet afgebeeld
Diverse accessoires zijn optioneel leverbaar.
Zie www.life-mobility.com.
Aanduidingen op de scootmobiel
Op de scootmobiel bevinden zich een aantal
stickers. Uit het oogpunt van veiligheid deze
stickers nooit verwijderen. Hierna volgt een
overzicht van deze aanduidingen met de
locatie waar zij zich bevinden.
* Afhankelijk van hoe de scootmobiel is
afgesteld.
U
W
V
Productbeschrijving stuur
Productbeschrijving bedieningspaneel
d e
k
j
i
l
f
Y
a
c
X
Z
b h
g
CE-sticker
Aslast sticker
Logistiekweg 7
7007 CJ DOETINCHEM
T [phone]
E [e-mail]
* R 1 9 0 7 8 9 8 *
Maximum user weight 160 kg
G JI
Elektrische rij-stand
80 AEgis
controller
black
Chair
column
blackred
red
80 A
Duwstand

NL11NL10
CRUISE
CONTROL
MENU
0 km/u
47.4 km 1 12:05
SET
CRUISE
CONTROL
MENU
0 km/u
47.4 km 1 12:05
SET

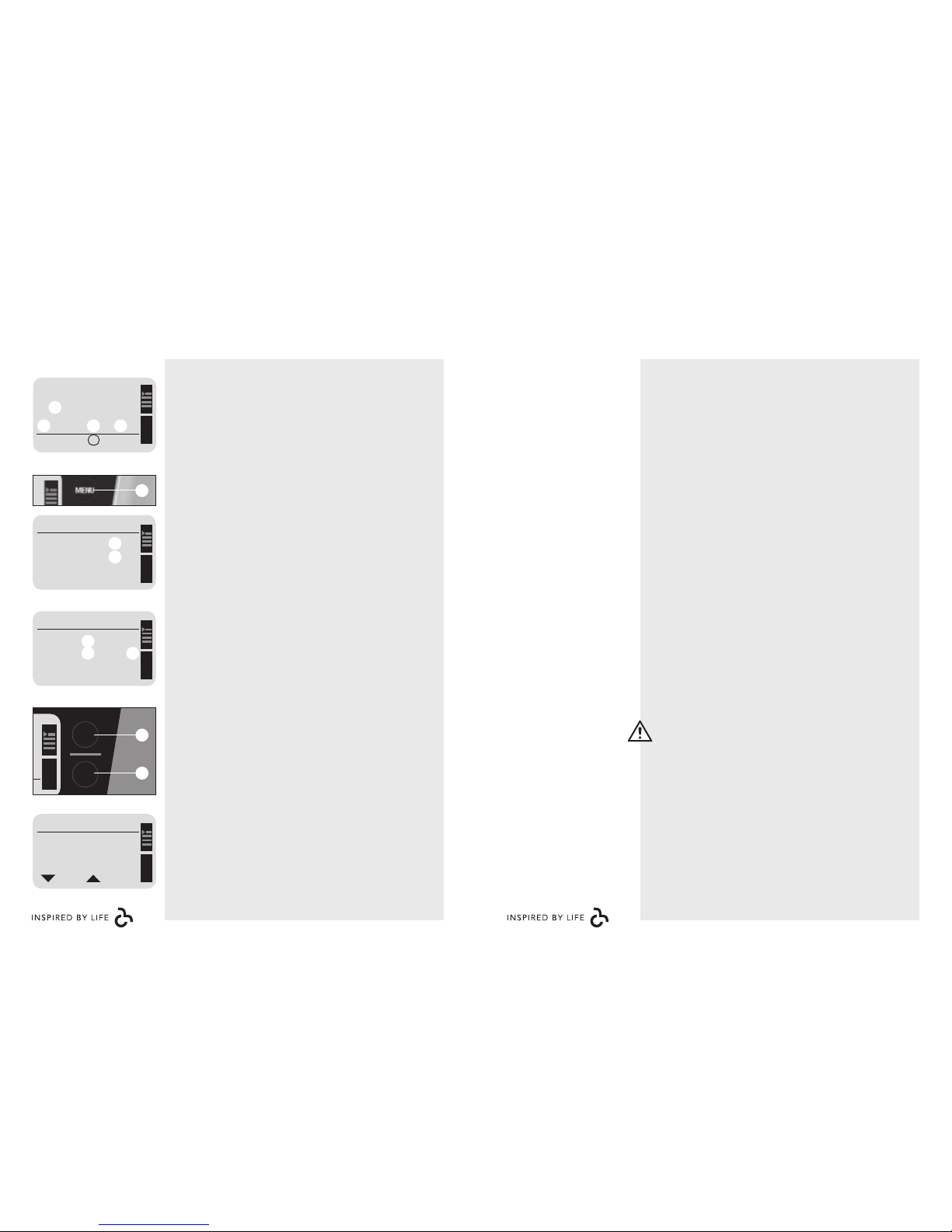

Gebruikersmenu
1. Beginscherm
Het (begin)scherm in het bedieningspaneel geeft
standaard de volgende informatie weer:
de snelheid in km/u (m);
de afgelegde ritafstand in km (n);
de snelheidsinstelling (o);
de kloktijd (p).
2. Druk op de menutoets (j).
Het tweede menu (afstanden) wordt getoond en
geeft weer:
de totaal afgelegde afstand (q);
de ritafstand (r).
3. Druk nogmaals op de menutoets.
Het derde menu wordt getoond en geeft weer:
de tijd (s);
de datum (t);
de temperatuur in graden (u).
4. Wacht een paar seconden.
Het scherm springt automatisch terug naar het
beginscherm.
De dagteller op 0 zetten
1. Druk in het tweede menu (afstanden) gedurende
2 seconden op de SET-toets (i).
Er klinkt een pieptoon. De dagteller is op 0 gezet.
Tijd en datum instellen
1. Kies het derde menu (tijd, datum, temp).
2. Druk op de SET-toets.
In het wijzigingsmenu knipperen de ‘uren’.
3. Stel met toets 1 en toets 2 de juiste uurtijd in.
4. Druk op de SET-toets (i) om de uren vast te leggen.
De minuten gaan knipperen.
5. Stel met toets 1 en toets 2 de juiste minutentijd in
en druk op de SET-toets.
De datumaanduiding gaat knipperen.
6. Stel met toets 1 en toets 2 de juiste dag, maand en
het jaar in.
Menu
7. Druk op de SET-toets om te bevestigen.
U keert automatisch terug naar het derde menu
(tijd, datum, temp).
8. Het display toont na enkele seconden automatisch
weer het beginscherm.
Instellen servicemenu
1. Zet het contact van de scootmobiel uit.
2. Druk de menutoets in en schakel gelijktijdig het
contact weer aan.
3. Laat de toets los zodra ´Toets Code:’ in het scherm
verschijnt.
4. Toets de dealercode in. (Opmerking: deze kunt u
opvragen bij Life & Mobility).
5. Scroll met de toetsen 1 en 2 door de menustructuur.
6. Selecteer de te wijzigen variabele met de SET-
toets (SET).
7. Wijzig de waarde met toets 1 en 2.
8. Leg de waarde vast met de SET-toets (OK)
9. Verlaat het menu met de menutoets (meerdere
keren drukken om het gehele menu te verlaten)
10. Maak na het aanbrengen van wijzigingen in het
servicemenu een complete testrit.
Let op
Zorg ervoor dat de dealercode niet in het bezit
komt van de berijder van de scootmobiel. In het
servicemenu kunnen tal van instellingen worden
veranderd, die het rijgedrag beïnvloeden.
Veranderingen door ondeskundigen kunnen
gevaarlijk rijgedrag ten gevolg hebben.
Menu
CRUISE
CONTROL
MENU
0km/u
47.4km 1 12:05
SET
TIJD,DATUM,TEMP
10:03uur
04Jan11
Temp16graden
S
E
T
AFSTANDEN
TOTAAL80KM
TRIP47KM
S
E
T
INSTELTIJD/DATUM
10:03uur
04Jan11
S
E
T
?
?
NOODSTOP
0km/u
47.4 1 12:05
Klaar voor gebruik
m
n o p
CRUISE
CONTROL
MENU
0km/u
47.4km 1 12:05
SET
TIJD,DATUM,TEMP
10:03uur
04Jan11
Temp16graden
S
E
T
AFSTANDEN
TOTAAL80KM
TRIP47KM
S
E
T
INSTELTIJD/DATUM
10:03uur
04Jan11
S
E
T
?
?
NOODSTOP
0km/u
47.4 1 12:05
Menu afstanden
q
r
CRUISE
CONTROL
MENU
0km/u
47.4km 1 12:05
SET
TIJD,DATUM,TEMP
10:03uur
04Jan11
Temp16graden
S
E
T
AFSTANDEN
TOTAAL80KM
TRIP47KM
S
E
T
INSTELTIJD/DATUM
10:03uur
04Jan11
S
E
T
?
?
NOODSTOP
0km/u
47.4 1 12:05
Menu tijd & datum
s
t
u
j
CRUISE
CONTROL
MENU
0km/u
47.4km 1 12:05
SET
TIJD,DATUM,TEMP
10:03uur
04Jan11
Temp16graden
S
E
T
AFSTANDEN
TOTAAL80KM
TRIP47KM
S
E
T
INSTELTIJD/DATUM
10:03uur
04Jan11
S
E
T
?
?
NOODSTOP
0km/u
47.4 1 12:05
Tijd & datum instellen
i
j

NL13NL12
Advies menu-instellingen
Menu Menustructuur Standaard-
instelling
Toelichting
Handgas instellingen bediening 
handgas
links - rechts 
R1 (knop )
instellingen bediening 
richtingaanwijzer
r.a. rechts (<)
R2 (knop )
L1 (knop )
r.a. links (>)
L2 (knop )
Cruise control instellingen bediening 
cruise control
aan
Claxon
instellingen bediening 
signalen
luid
Achteruitrijsignaal aan
Richtingsignaal klik
Vrijloopsignaal piep
Toetsklik uit
Noodstopsignaal aan
Vooruit stand 1
instellingen rijinstellingen
6 km/h (standaard en Forza motor)
Achteruit stand 1 4 km/h (standaard en Forza motor)
Versnel vooruit 1 37 (lager is sneller
versnellen)
Versnel achteruit 1 38
Remmen vooruit 1 52-10 (lager is
sterker remmen)
Remmen achteruit 1 6
Vooruit stand 2 12 km/h (standaard motor)
9 km/h (Forza motor)
Achteruit stand 2 5 km/h (standaard en Forza motor)
Vooruit stand 3 18 km/h (standaard motor)
12 km/h (Forza motor)
Achteruit stand 3 6 km/h (standaard en Forza motor)
Menu Menustructuur Standaard-
instelling
Toelichting
Versnel vooruit 2 & 3
instellingen rijinstellingen
40 (lager is sneller
versnellen)
Versnel achteruit 2 & 3 45
Remmen vooruit 2 & 3 11 (lager is sterker
remmen)
Remmen achteruit 2 & 3 15
Parkeerrem 145 (lager is eerder
inschakelen)
Bochten maximum 10 km/h
Hellingsensor uit
Sensor bocht nc (normal closed)
Schermeenheid km/h
Taal dealermenu Nederlands
Menu Menu
Let op
Stel de snelheden nooit hoger in dan de wettelijk toegestane
snelheden die voor het land gelden. De instellingen kunnen boven de
toegestane wettelijke max. snelheid liggen.

NL15NL14
Meestvoorkomende foutcodes (deze codes verschijnen door herhaaldelijk in
het menu op toets ? te drukken)
Foutcode Omschrijving Mogelijke oplossing
0002
Controller error Scooter uit- en aanzetten, indien storing blijft, controller vervangen
0003
0100
0203
0204 Controller error Controller vervangen
0810
Potmeter error Draden controleren bij zwarte connector motorregeling en/of
stuurkastprint
0814
0815
0816
0817
1400 Motorstoring
Slechte verbinding of sluiting in motorbekabeling
1500 Motorremstoring
1501 Controller error Scooter uit- en aanzetten, indien storing blijft, controller vervangen
1502 Motorremstoring Slechte verbinding of sluiting in motorrembekabeling
1600 Accustoring Accuspanning veel te hoog (verkeerde accu’s?)
1705
Controller error Scooter uit- en aanzetten, indien storing blijft, controller vervangen
1802
1805 Controller error Draden controleren bij controller, scooter uit- en aanzetten, indien
storing blijft, controller vervangen
1B20 Controller error Scooter uit- en aanzetten, indien storing blijft, controller vervangen
1D02 Potmeter error Draden controleren bij zwarte connector motorregeling en/of
stuurkastprint
1E03 Inhibit geactiveerd Modeljaren 2004 - 2006/8: Storing in laadbeveiliging (REV3121) en
/ of electrische vrijloop (REV3127).
Modeljaren 2006/9 en later: stuurprint geeft rij-modus niet vrij,
bv. vanwege noodstop ingeschakeld, laadstekker aangesloten of
programmering actief
2102 Controller error Scooter uit- en aanzetten, indien storing blijft, controller vervangen
Storingen / foutcodes
Foutcode Omschrijving Mogelijke oplossing
2C00
Accustoring Accuspanning veel te laag (accu defect?)
2C01
2D01
Controller error Scooter uit- en aanzetten, indien storing blijft, controller vervangen
3100
3102
3210
3211
3212
3213
3600 t/m
3605
3607 t/m
3609
360A
360B
360C
360D
360E
3B01 Motorstoring Motor en / of bekabeling niet aangesloten
4401 Controller error Scooter uit- en aanzetten, indien storing blijft, controller vervangen
7000
Motorremstoring Scooter beweegt bij opstarten, mogelijk parkeerrem stuk
7001
Alle codes zijn te vinden op: www.pgdt.co.uk/diagmob/diagnostic.asp
Storingen / foutcodes
Let op
Neem bij andere storingen en/of foutcodes contact op met de
servicedienst van Life & Mobility.

NL17NL16
Onderhoudsmatrix
In onderstaande matrix zijn de onderhoudsintervallen
weergegeven.
Onderdeel Actie Dagelijks Wekelijks Maandelijks Per kwartaal Per jaar
Acculader Controleren op
werking
X
Banden Controleren
banden-
spanning
(2,5 tot 3 bar)
X
Verlichting Controleren
werking
X
Behuizing Reinigen met
vochtige doek
X
Verbindingen Controleren op
breuk
X
Draai-
mechanisme
Controleren
op werking en
speling
X
Accu’s 24-uurs
oplaadcyclus
X
Antikiepwiel
(indien aanwezig)
Controleren op
werking
X
Parkeerrem Controleren op
werking
X
Banden Controleren op
slijtage
X
Scootmobiel Servicebeurt X
Wijze van bestellen
Geef bij het bestellen altijd de volgende gegevens
op:
serienummer van de scootmobiel (zie pag. 9);
artikelnummer;
aantal stuks;
omschrijving.
Bestellen
In het onderdelenoverzicht op www.life-mobility.com
staan de prijzen per artikel genoemd. Onderdelen
zonder artikelnummer zijn niet los te bestellen.
Onderdelenoverzicht
De onderdelenoverzichten zijn gegroepeerd met als
doel het zoeken gemakkelijk te maken.
1. Zoek in de hoofdfiguur scootmobielen de scoot-
mobiel op waarin het onderdeel zich bevindt.
2. Vind in de onderdelentekening het onderdeel met
het positienummer.
3. Zoek het positienummer op in het onderdelen-
overzicht. Alle gegevens staan in het onderdelen-
overzicht genoemd.
Service
Service en reparaties mogen uitsluitend door
geautoriseerde dealers uitgevoerd worden.
Service en reparaties mogen door tijdelijke
werkkrachten alleen onder toezicht van een
bevoegde technicus worden uitgevoerd. Bij
werkzaamheden aan de scootmobiel is de
technicus altijd verantwoordelijk voor het naleven
vandeplaatselijkgeldendeveiligheidsvoorschiften
en -richtlijnen.
OnderdelenOnderhoudsmatrix

NL19NL18
Waarschuwing
Reparaties dienen uitsluitend door geautoriseerde
dealers of door Life & Mobility te worden
uitgevoerd, waarbij uitsluitend door Life & Mobility
geleverde originele onderdelen mogen worden
gebruikt. Bij aanpassingen aan onderdelen van de
scootmobiel vervalt de garantie op dat onderdeel.
Gevolgschade aan de scootmobiel wordt niet
door de garantie gedekt.
Let op bij reparatie of service aan de elektrische
installatie. Ontkoppel de accu’s bij reparaties aan
bedradingen.
Onderdelen
Technische specificaties
Technische gegevens Solo 3-wieler Solo 4-wieler
Bedoeld gebruik Buitenshuis, type C
Lengte x breedte x hoogte 140 x 64 x 120 cm
Lengte x breedte x hoogte (zonder stoel) 140 x 64 x 80 cm
Gewicht zonder accu’s (met MK gelaccu’s 73Ah/5h) 96 kg (141 kg) 105 kg (151 kg)
Gewicht zwaarste los te nemen deel (stoel) 16 kg
Maximale statische stabiliteit helling af
10 °
Maximale statische stabiliteit helling op
Maximale statische stabiliteit zijwaarts op helling
Maximale dynamische stabiliteit helling op
10 ° (20%)
Maximale veilige hellingshoek
Rij-afstand met volgeladen accu’s* 50 - 70 km (Solo 3) / 45 - 65 km (Solo 4)
Maximale obstakelhoogte
10 cm
Maximaal af te rijden obstakel (stoep)
Bodemvrijheid
Maximum (programmeerbare) snelheid vooruit 18 km/h
Minimale remweg (programmeerbaar) 3 m
Zithoek 7 °
Zitdiepte 44 cm
Zitbreedte 48 cm
Zithoogte t.o.v. voetplateau (min. - max.) 42 - 50 cm
Leuninghoek 90 - 180 °
Leuninghoogte 56 cm
Armleggerhoogte (tot zitting) 22 cm
Armleggerlengte (tot rugleuning) 33 cm
Draaicirkel 140 cm 167 cm
Gewicht testdummy
160 kg
Maximaal gebruikersgewicht
Benodigde bedieningskracht ca. 1 N
* Afhankelijk van o.a. de ingestelde snelheid, buitentemperatuur, gewicht gebruiker, bandenspanning,
ondergrond etc.
Technische specificaties

NL21NL20
Solo 3-wieler Solo 4-wieler
Overige technische gegevens
Accu-capaciteit 73 Ah resp. 97Ah / 20h
Maximaal laadvermogen (v.a. 2008) 12 Ampère, 24V
Maximaal laadvermogen (voor 2008) 8 Ampère, 24V
Standaard motor* (18 km/h) 750 watt, 24V-3400/276 rpm
Forza motor* (12 km/h) 750 watt, 24V-3400/189 rpm
Magneetrem 8 Nm 24V
Hoogte tussen voetplateau en bodem 17 cm
Demontabel voor transport beperkt
Wielmaat 3.00 - 8"
* inclusief transaxle
Solo 3-wieler Solo 4-wieler
Voorzieningen
Mand Ja
Verlichting Ja
Remlichten Ja
Richtingaanwijzers automatisch uit Ja
Noodstop Ja
Snelheidsbegrenzer in de bochten Ja
Claxon Ja
Snelheidsmeter en totaalafstand in km Ja
Tripafstand in km Ja
Klok + thermometer + datumaanduiding Ja
Accu-indicatie Ja
Stoel met dieptevering Ja
Acculader 8 / 12 Ampère, 24V
Cruise control Ja
Voetgas Optie
Bandenspanning 2,5 tot 3 bar
Technische specificaties
Solo 3-wieler Solo 4-wieler
Testspecificatie: de scooter voldoet aan de norm EN12184 klasse C
Eisen en testmethodes voor statische, -schok- en
vermoeiingssterkte ISO 7176-8
Klimaattest voor scooters ISO 7176-9
Aandrijf- en besturingssysteem voor scooters ISO 7176-14
Eisen voor weerstand tegen ontbranding ISO 7176-16
Technische specificaties

NL23NL22
Garantie
Garantie
Op de nieuwe scootmobiel geldt een garantieperiode
van 2 jaar. Op het chassis is de garantieperiode
60 maanden voor doorroesten en/of breken. De
accu’s hebben een garantie van 3 maanden.
Buiten de garantie vallen gebreken ontstaan door:
niet in acht nemen van gebruiks- en onderhouds-
voorschriften, anders dan normaal gebruik, slijtage,
onachtzaamheid, overbelasting, ongeval door
derden, toegepaste, niet originele onderdelen en
gebreken waarvan de oorzaak is gelegen buiten het
product.
Met deze garantie vervalt elke andere garantie; in de
wet bepaald, of mondeling meegedeeld, behoudens
dat wat door Life & Mobility schriftelijk wordt
gegarandeerd.
Garanties gelden uitsluitend binnen de EU.
De informatie in deze handleiding is van toepassing
op de standaard uitvoering van het product. Life &
Mobility neemt geen verantwoordelijkheid voor
eventuele schade ontstaan door wijzigingen in of
aanpassingen op het product na het moment van
eerste verkoop. Tevens kan Life & Mobility niet
aansprakelijk gesteld worden voor schade door
werkzaamheden van derden.
De informatie in deze handleiding mag op geen
enkele manier vermenigvuldigd en/of openbaar
gemaakt worden, zonder de voorafgaande schriftelijke
toestemming van Life & Mobility.
De door Life & Mobility gebruikte handelsnaam en
handelsmerken mogen krachtens de handelsnaamwet
niet als vrij worden beschouwd.
Aan deze tekst kunnen geen rechten worden
ontleend. Wijzigingen voorbehouden.
© Life & Mobility – Alle rechten voorbehouden

GB3
Preface
Foreword
This service manual is only intended for Life & Mobility
authorised service technicians. Information about
service and maintenance can be found in this service
manual. The following documents are also available:
a user manual;
assembly instructions for various parts;
an electrical diagram;
a document with the dealer code for adaptations
to the service menu.
The service menu is protected with a dealer code for
safety reasons. Authorised dealers can request this
code from Life & Mobility.
A complete and current overview of components can
be found on the www.life-mobility.com website.
Contents
Safety instructions 4
Product description 7
Menu 10
Malfunctions & error codes 14
Maintenance matrix 16
Parts 17
Technical specifications 19
Warranty 22

GB4 GB5
Maintenance
Attention
Only use original Life & Mobility parts and
accessories.
Batteries
Caution
During repair to electrical equipment, the battery
should always be disconnected.
Press the fuse holder from the charging circuit
firmly, in order to prevent fire and/or the fuse
holder from short circuiting.
Use only Life & Mobility batteries and battery
chargers in this mobility scooter. Should you,
nevertheless choose a battery from another
supplier, please ensure that the battery is securely
enclosed in the battery case. If the battery is able
to move, this can cause a short circuit.
Attention
New batteries must be run in. The full capacity
of batteries is only reached after they have been
used and charged a couple of times.
Charge the batteries every day if you drive a lot,
and every few days if you drive little. This will
extend the service life of the batteries. Always
charge the batteries to full capacity.
Avoid draining the batteries completely; this will
have a negative effect on the service life of the
battery.
Charge fully drained batteries as soon as possible.
Never put metal parts on the batteries: this may
short-circuit the batteries and damage them.
At lower temperatures the capacity of the batteries
is reduced. This also reduces the operating range.
The batteries have a voltage restriction.
The battery connection diagram is located on the
inside of the battery cover.
Safety instructions
Attention
If you see this symbol in the manual, it indicates
a supplementary instruction. Always follow this
instruction. Negligence may adversely affect the
operation of the mobility scooter and may cause
physical injury or damage to the mobility scooter
or the environment.
General
Warning
Never carry the mobility scooter by the plastic
parts of the housing.
Attention
This mobility scooter is suitable for transporting a
single person.
Productspecificaties
Attention
A number of technical precautions have been made
to further guarantee your safety:
the immobiliser is activated whenever a battery
charger is connected;
the speed in bends is automatically limited;
when travelling downhill the mobility scooter will
limit its speed once the maximum speed has been
reached;
the display warns you if the battery voltage is too
low;
the display shows various fault codes. You should
request this code when a user reports a fault. This
can be helpful to you in repairing faults;
in the event of an electronic fault, the mobility
scooter will make a controlled stop.
Safety instructions

GB6 GB7
Safety instructions
Tyres
During a service, always check the tyres for wear,
drying out and splits. Also check the tyre pressure. A
tyre pressure that is too low:
reduces road holding;
reduces the operating range;
makes steering heavier.
Product description
Product description
Mobility scooter
A. Handlebars with control panel
B. Basket
C. Battery charger contact
D. Headlight
E. Indicators (orange)
F. Front wheel
G. CE sticker on cover
H. Footrest
I. Battery cover
J. Freewheel lever
K. Rear wheel
L. Brake lights (red)
M. Lumbar pump
N. Lumbar unlocking button
O. Folding armrests
P. Backrest
Q1. Slide system
Seat (slide system under the seat)
Q2. Slide system lever
R. Armrest adjusting wheel
S. Back angle lever
T. Seat lever (high/low/turning)
JIHG
P
N
L
O
M
K
F
Q1
D
B
C
A
E
E
Product description Solo 3
Product description Solo 4
Product description - seat
S
R
T
Q2
JIHG
P
N
O
M
F
D
B
C
A
E
Q1
K
E
L

GB8 GB9
Product descriptionProduct description
CE label
The mobility scooter meets the provisions of
the Directive for Medical Devices and has a
CE label. The CE sticker, the sticker for max.
front and rear axle load and the serial number
can be found under the cover (G) on the bottom
of the steering column.
Freewheel sticker
The sticker above the freewheel lever (J)
indicates the “push position”. In this setting the
mobility scooter can be moved freely.
The sticker below the free-wheel lever indicates
that the mobility scooter is ready to be
electrically driven.
Battery connection diagram
The battery connection diagram is located on
the inside of the battery cover (I). It also includes
the fuse and the motor controls.
Attention
A complete electrical diagram is available
as an additional document. This diagram
is only intended to be used by electrical
faults. Adjustments to the mobility scooter
always take place in consultation with the
manufacturer.
Handlebars
U. Handlebar angle adjustment lever
V. Handlebar height socket screw
W. Ignition lock
Control panel
X. Emergency stop button
Y. Warning lights
Z. Battery indicator
a. Speed 1, 2, 3
b. Forwards / reverse throttle lever*
c. Left / Right indicator*
d. Cruise control
e. Reverse button
f. Horn
g. Right / Left indicator*
h. Forwards / reverse throttle lever*
i. SET button
j. Menu button
k. Lights
l. Display
Not pictured
Various accessories are available as options.
See www.life-mobility.com.
Markings on the mobility scooter
There are a number of stickers on the mobility
scooter. On the next page you will find an
overview of these stickers, with their location.
* Depending on how the mobility scooter is
set up.
U
W
V
Product description - handlebars
Product description control panel
d e
k
j
i
l
f
Y
a
c
X
Z
b h
g
CE label
Axle load sticker
Logistiekweg 7
7007 CJ DOETINCHEM
T [phone]
E [e-mail]
* R 1 9 0 7 8 9 8 *
Maximum user weight 160 kg
G JI
Electric driving position
80 AEgis
controller
black
Chair
column
blackred
red
80 A
Push position

GB10 GB11
User menu
1. Home screen
By default the (home) screen of the control panel
displays the following information:
the speed in km/h (m);
the distance travelled in km (n);
the speed setting (o);
the time (p).
2. Press the menu button (j).
The second menu (distances) is displayed and
shows the following:
the total distance travelled (q);
the journey distance (r).
3. Press the menu button again.
The third menu is displayed and shows the
following:
the time (s);
the date (t);
the temperature in degrees (u).
4. Wait a few seconds.
The screen automatically jumps back to the home
screen.
Setting the journey counter to 0
1. Hold the SET button (i) down for 2 seconds in the
second menu (distances).
A beep will be heard. The journey counter is reset
to 0.
Setting the time and date
1. Select the third menu (time & date).
2. Press the SET button.
The ‘hours’ will start to flash in the edit menu.
3. Use the 1 and 2 buttons to set the correct hour.
4. Press the SET button to set the hour.
The minutes will start flashing.
5. Use the 1 and 2 buttons to set the correct minutes
and press the SET button.
The date will start flashing.
6. Use the 1 and 2 buttons to set the correct day,
month and year.
Menu
7. Press the SET button to confirm.
You will automatically return to the third menu
(time & date).
8. After a few seconds the display will automatically
revert to the start screen.
Setting up the service menu
1. Switch off the ignition of the mobility scooter.
2. Press the menu button and simultaneously engage
the ignition again.
3. Release the button as soon as ‘Key Code:’ appears
on the screen.
4. Enter the dealer code. (Note: you can request this
from Life & Mobility).
5. Use the 1 and 2 keys to scroll through the menu
structure.
6. Select the variable to be changed, using the SET
button.
7. Change the value with buttons 1 and 2.
8. Save the value with the set button (OK).
9. Exit the menu by using the menu button (press
multiple times to exit the entire menu).
10. After making changes to the service menu, always
complete a road test.
Warning
Ensure that the dealer code is not given to
the mobility scooter driver. Many settings that
influence driving behaviour can be changed
in the service menu. Changes made by non-
professionals can have dangerous consequences
driving behaviour.
Menu
CRUISE
CONTROL
MENU
0 km/h
47.4 km 1 12:05
SET
TIME, DATE, TEMP
10:03
04 Jan 11
Temp 16 degr. celcius
S
E
T
DISTANCES
Total 80 KM
Trip 47 KM
S
E
T
TIME ADJUSTMENT
10 : 03
04 Jan 11
S
E
T
?
?
EM stop
0 km/h
47.4 1 12:05
Ready for use
m
n o p
CRUISE
CONTROL
MENU
0 km/h
47.4 km 1 12:05
SET
TIME, DATE, TEMP
10:03
04 Jan 11
Temp 16 degr. celcius
S
E
T
DISTANCES
Total 80 KM
Trip 47 KM
S
E
T
TIME ADJUSTMENT
10 : 03
04 Jan 11
S
E
T
?
?
EM stop
0 km/h
47.4 1 12:05
Distances menu
q
r
CRUISE
CONTROL
MENU
0 km/h
47.4 km 1 12:05
SET
TIME, DATE, TEMP
10:03
04 Jan 11
Temp 16 degr. celcius
S
E
T
DISTANCES
Total 80 KM
Trip 47 KM
S
E
T
TIME ADJUSTMENT
10 : 03
04 Jan 11
S
E
T
?
?
EM stop
0 km/h
47.4 1 12:05
Time & date menu
s
t u
j
CRUISE
CONTROL
MENU
0 km/h
47.4 km 1 12:05
SET
TIME, DATE, TEMP
10:03
04 Jan 11
Temp 16 degr. celcius
S
E
T
DISTANCES
Total 80 KM
Trip 47 KM
S
E
T
TIME ADJUSTMENT
10 : 03
04 Jan 11
S
E
T
?
?
EM stop
0 km/h
47.4 1 12:05
Setting the time & date
CRUISE
CONTROL
MENU
0 km/u
47.4 km 1 12:05
SET i
j

GB12 GB13
Advice menusettings
Menu Menu structure Standard setting Information
Throttle settings controls 
throttle
left - right 
R1 (button )
settings controls 
indicators
indicator right (<)
R2 (button )
L1 (button )
indicator left (>)
L2 (button )
Cruise control settings controls 
cruise control
on
Horn
settings controls signals
loud
Signal for reversing on
Indicator signal click
Freewheel signal beep
Button click off
Emergency stop sound on
Forward setting 1
settings drive setting
6 km/h (standard and Forza motor)
Reverse setting 1 4 km/h (standard and Forza motor)
Acc. forward 1 37 (lower = acc.
faster)
Acc. reverse 1 38
Brake forward 1 52-10 (lower =
brake faster)
Brake reverse 1 6
Forward setting 2 12 km/h (standard motor)
9 km/h (Forza motor)
Reverse setting 2 5 km/h (standard en Forza motor)
Forward setting 3 18 km/h (standard motor)
12 km/h (Forza motor)
Reverse setting 3 6 km/h (standard and Forza motor)
Menu Menu structure Standard setting Information
Acc. forward 2 & 3
settings drive setting
40 (lower = acc.
faster)
Acc. reverse 2 & 3 45
Brake forward 2 & 3 11 (lower = brake
faster)
Brake reverse 2 & 3 15
Parking brake 145 (lower = activating
sooner)
Bends maximum 10 km/h
Incline sensor off
Corner sensor nc (normal closed)
Screen unit km/h mph also possible
Language dealermenu English depending on the
country
Menu Menu
Note
Never set the speed higher than speeds legally permitted in the
country. The settings may be set higher than the permitted maximum
speed.

GB14 GB15
The most frequently occurring error codes are (these codes appear by repea-
tedly pressing the ? button in the menu)
Error code Description Possible solution
0002
Controller error Switch scooter on and off. Should the fault remain, replace
controller
0003
0100
0203
0204 Controller error Replace controller
0810
Potentiometer
error
Check wiring on black connector motor controller and/or steering
printed circuit board
0814
0815
0816
0817
1400 Motor failure
Bad connection or short circuit in motor wiring
1500 Motor brake failure
1501 Controller error Switch scooter on and off. Should the fault remain, replace controller
1502 Motor brake failure Bad connection or short circuit in motor brake wiring
1600 Battery failure Battery voltage much too high (wrong batteries?)
1705
Controller error Switch scooter on and off. Should the fault remain, replace
controller
1802
1805 Controller error Check wiring at controller. Switch scooter on and off. Should the
fault remain, replace controller
1B20 Controller error Switch scooter on and off. Should the fault remain, replace controller
1D02 Potentiometer
error
Check wiring on black connector motor controller and/or steering
printed circuit board
1E03 Inhibit activated Model years 2004 - 2006/8: Charger safety failure (REV3121) and/or
electric neutral (REV3127).
Model years 2006/9 and later: steering printed circuit board
doesn't free up drive mode because, e.g. emergency stop has
been activated, charger plug is connected or programming is
activated
2102 Controller error Switch scooter on and off. Should the fault remain, replace controller
Malfunctions & error codes
Error code Description Possible solution
2C00
Battery failure Battery voltage much too low (battery broken down?)
2C01
2D01
Controller error Switch scooter on and off. Should the fault remain, replace
controller
3100
3102
3210
3211
3212
3213
3600 t/m
3605
3607 t/m
3609
360A
360B
360C
360D
360E
3B01 Motor failure Motor and/or wiring disconnected
4401 Controller error Switch scooter on and off. Should the fault remain, replace controller
7000
Motor brake failure Scooter moves during start up, possibly due to faulty parking brake
7001
All codes can be found on: www.pgdt.co.uk/diagmob/diagnostic.asp
Malfunctions & error codes
Note
In the event of other failures and/or error codes please contact Life &
Mobility service department.

GB16 GB17
Maintenance matrix
The following matrix indicates which parts should be
regularly checked. If a defect occurs, contact your
dealer to resolve this issue.
Part Action Daily Weekly Monthly Each quarter Annually
Battery charger Check
functioning
X
Tyres Check tyre
pressure
(2.5 to 3 bar)
X
Lights Check
functioning
X
Housing Clean with
damp cloth
X
Connections Check for
breakages
X
Rotating
mechanism
Check
functioning and
play
X
Batteries 24-hour
charging cycle
X
Anti-tipping
wheel
(if fitted)
Check
functioning
X
Parking brake Check
functioning
X
Tyres Check wear and
tear
X
Mobility scooter Servicing X
Order method
When ordering always indicate the following details:
serial number of the mobility scooter (see page. 9);
component number;
quantity required;
description.
Order
Prices are indicated per component in the compo-
nent overview on www.life-mobility.com. Parts without
a component number cannot be ordered separately.
Component overview
The component overviews are grouped to make sear-
ching easier.
1. Search in the mobility scooter main diagram
the mobility scooter in which the component is
located.
2. Find the part with position number in the
component diagram.
3. Search for the position number in the component
overview. All details are stated in the component
overview.
Servicing
Only authorised dealers can carry out maintenance
and repairs.
Temporary workers are only permitted to carry
out maintenance and repairs under supervision
of an authorised technician. While working on
the mobility scooter the technician is always
responsible for complying with the locally
applicable safety instructions and guidelines.
ComponentsMaintenance matrix
