Linak TR-EM-288 User manual

Q U I C K GU I D E
Motorstyring / Motor Controller
Type TR-EM-288
Forhandler / Distributor:
LINAK Danmark A/S
Mønstedsvej 9
DK-8600 Silkeborg
Tlf. [phone] - www.linak.dk
Specifikationerne kan ændre sig uden forudgående varsel. Det er brugerens ansvar at fastslå
LINAK produktets egnethed til en specifik applikation. LINAK vil ved levering ombytte/reparere
defekte produkter, som er dækket af garanti, hvis de straks returneres til LINAK Danmark A/S.
Der påtages intet ansvar udover denne ombytning/reparation.
Produceret af / Produced by Electromen OY

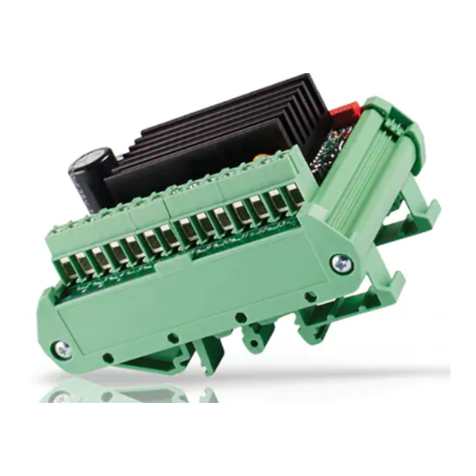

EM-288 PCB
Tilslutning / Connection
Tilslutning af aktuatorer ved hjælp af ledningsfarver / Connection of Actuators by the help of wire colors
1
1B
1A
HB41
DP1E; TP1E
Rocker
Tilslutning af håndbetjening ved hjælp af ledningsfarver /
Connection of a handset by the help of wire colors
Specifications subject to change without prior notice. It is the responsibility of the product user to
determine the suitability of the products for a specific application. LINAK Danmark will at point of
delivery replace/repair defective products covered by the warranty if promptly returned
to LINAK Danmark. No liability is assumed beyond such replacement/repair.
TR-EM-236
NB! Styringen skal være tilsluttet forsyningsspænding
for indlæsning af parameter.
NB! The PCB has to be connected to power supply
before entering the parameters is possible.
OR
GR
R
R
GR
BL
Farvekoder / Color codes
R= Rød / Red
S = Sort / Black
V = Violet
BL = Blå / Blue
BR = Brun / Brown
GU = Gul / Yellow
OR = Orange
HV = Hvid / White
none = Ingen ledning / No wire
Fejludlæsning / Error read out
Fejl LED / Error LED
12345678910 11 12 13 14
M-
M+
24V+
fuse
0V -
SUPPLY
M
CCV
wF
wB
2deepS
DNG
wF
wB
potS
V5
tluaF
8910
8910
8910
Terminal
LA12 LA20/23 LA28 LA30 LA31 LA32 LA34 LA35
LA36
0V -
1
Actuator -
2
BL BL BL BL BL BL BL BL BL
Actuator +
3
BR BR BR BR BR BR BR BR BR
24V +
4
Tilslutning af eksterne aftastere ved hjælp af ledningsfarver /
Connection of magnetic field switches by the help of wire colors
5671
Ude / Out Inde / In
BR BR
SS
BL
BL
LINAK code.no.:1017031
LINAK code.no.:1017031
2xkort+ 1 xlangtblink...
1. strøm tilsluttet / power on: 1x blink
2. strømgrænse nået / current on limit: LED lyser / LED is lit
3. afbrydelse af overstrøm / current trip: Hurtig blinken / fast blinking
4. afbrydelse af nulstrøm / zero-cur trip: Lang blink-kort pause/ long blink
short pause
5. overspænding / overvoltage: 4x blink-pause
6. overophedet / overheat: Kort blink-lang pause / short blink-
long pause
7. timeout: 3x blink + lang blink / 3x blink +
long pause
8. fejlindgang / fault input: 2x kort + 1x lang blink / 2x short +
1x long blink

QUICK GUIDE
Motorstyring / Motor Controller
Type TR-EM-288
Forhandler / Distributor:
LINAK Danmark A/S
Mønstedsvej 9
DK-8600 Silkeborg
Tlf. [phone] - www.linak.dk
Specifikationerne kan ændre sig uden forudgående varsel. Det er brugerens ansvar at fastslå
LINAK produktets egnethed til en specifik applikation. LINAK vil ved levering ombytte/reparere
defekte produkter, som er dækket af garanti, hvis de straks returneres til LINAK Danmark A/S.
Der påtages intet ansvar udover denne ombytning/reparation.
Produceret af / Produced by Electromen OY
Parameterindstillinger / Parameter settings
Specifications subject to change without prior notice. It is the responsibility of the product user to
determine the suitability of the products for a specific application. LINAK Danmark will at point of
delivery replace/repair defective products covered by the warranty if promptly returned
to LINAK Danmark. No liability is assumed beyond such replacement/repair.
Tilslut programmeringsenheden TR-EM-236 og indlæs
nedenstående værdierne for det pågældende aktuatorsæt
Connect the programming unit TR-EM-236 to the PCB and
enter the values from the list below for the resp. Actuators
Parameterbeskrivelse / Parameter description
1. Betjeningstilstand / command mode
2. Startbetingelse / start condition combination
3. Indgangstype / input logic combination
4. Hastighed 1 / running speed 1
5. Hastighed 2 / running speed 2
6. Strømgrænse - FREM / current limit FW
7. Strømgrænse - TILBAGE / current limit BW
8. Afbryderkombination / trip combination
9. Forsinkelse inden afbrydelse / I-trip delay
10. Kombination af fejludgange / fault output combination
11. Overspændingsgrænse / over voltage limit
12. Belastningsudligning / load compensation
13. Time-out
14. Nulstilling / reset for start and hour counter
15. Startrampe / start ramp
16. Stoprampe / stop ramp
17. Kickstart
For yderligere vejledning, henvises til brugsanvisningen
på www.linakthirdparty.com
For detailed instructions please refer to the Instruction
manual at www.linakthirdparty.com
Paramete r LA12/23 LA20
LA28/31/32/35
LA30/34 LA36
1
0 1 0 0 0
2
1 1 1 1 1
3
1 1 1 1 1
4
100 100 100 100 100
5 50 50 50 50 50
6
20 15 50 70 100
7
20 15 50 70 100
8
1 1 1 1 1
9
20 20 20 20 20
10 1 1 1 1 1
11 35 35 35 35 35
12
0 0 0 0 0
13
0 0 0 0 0
14
0 0 0 0 0
15
10 10 10 10 10
16
10 10 10 10 10
17
0 0 0 0 0
