Lince ZENITH GOLD 869 Series User manual

La dichiarazione CE del presente
articolo è reperibile
sul sito www.lince.net.
The CE declaration of this
item is available
on www.lince.net website.IT
EN
RIVELATORI A TENDA RADIO SERIE GOLD
GOLD SERIES WIRELESS CURTAIN DETECTORS
Manuale di installazione, uso e manutenzione
Installation, operation and maintenance manual
ART. / ITEM:
9503-GOLD-BABY
9513-GOLD-BABY/M
9515-GOLD-BABY/E
9517-GOLD-BABY/EM

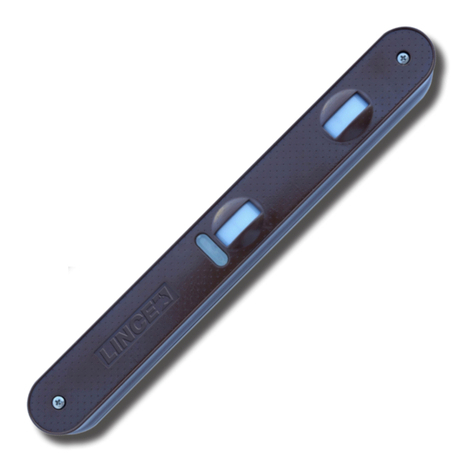

BABY WIRELESS GOLD
MADE IN ITALY

LINCE ITALIA S.p.A.
2
Le informazioni riportate in questo manuale sono state compilate
con cura, tuttavia LINCE ITALIA S.p.A. non può essere ritenuta
responsabile per eventuali errori e/o omissioni. LINCE ITALIA
S.p.A. si riserva il diritto di apportare in ogni momento e senza
preavviso, miglioramenti e/o modiche ai prodotti descritti
nel presente manuale. Consultare il sito www.lince.net per le
condizioni di assistenza e garanzia. LINCE ITALIA S.p.A. pone
particolare attenzione al rispetto dell’ambiente. Tutti i prodotti ed i
processi produttivi sono progettati con criteri di eco-compatibilità.
Il presente articolo è stato prodotto in Italia.
1. INTRODUZIONE
I rilevatori serie BABY GOLD sono stati sviluppati per la protezione
di porte e nestre; essi sono rappresentativi del più alto livello
tecnologico fra i rilevatori anti intrusione a tripla tecnologia
gestiti da microprocessore. Il prolo snello rende possibile
l’installazione tra tapparelle/persiane e nestre. Il rilevatore è
composto da due sensori ad infrarosso ed una microonda a 24
GHz; l’antimascheramento è stato progettato utilizzando sensori
ad IR attivi che, attraverso le lenti di Fresnel, hanno la capacità
di rilevare ostacoli volontariamente apposti sulla lente stessa per
impedire il rilevamento (spray, nastro adesivo, carta ecc.).
Utilizzando la funzione WIN (Wired Interface Network) è possibile
alimentare il dispositivo attraverso l’alimentazione principale
avendo le stesse prestazioni di un rilevatore lare; tramite la
funzione WIN è inoltre possibile avere la rilevazione sempre
attiva anche a impianto disinserito con tutti i LED attivi e con
la microonda non subordinata alla rielvazione degli infrarossi.
Il prodotto è compatible con la centrale 9522-GOLD-TOSCA/E,
con la ricevente universale GOLD.
1.1 CARATTERISTICHE GENERALI
• Contenitore in policarbonato e lenti di Fresnel resistenti ai
raggi UV.
• Design estetico e meccanico particolarmente curato.
• Scheda elettronica alloggiata in un compartimento ad
elevato grado IP (IP55).
• Conforme alle norme EN 50131.
• Funzione CWS®(Cross Walking Sensibility): permette di
discriminare la direzione di attraversamento.
• Funzione WIN: alimentazione tramite rete principale.
INDICE
- Istruzioni originali -
1. INTRODUZIONE................................................................................................ 2
1.1 CARATTERISTICHE GENERALI ........................................................... 2
1.2 CARATTERISTICHE TECNICHE........................................................... 3
1.3 IDENTIFICAZIONE DELLE PARTI......................................................... 3
1.4 CONTENUTO DELLA CONFEZIONE.................................................... 3
2. MEMORIZZAZIONE .......................................................................................... 4
3. INSTALLAZIONE............................................................................................... 4
3.1 AVVERTENZE GENERALI.....................................................................4
3.2 MONTAGGIO DEL RILEVATORE .......................................................... 5
3.3 TARATURA DEL RILEVATORE.............................................................. 5
3.4 VERIFICA PORTATA.............................................................................. 5
3.5 INSTALLAZIONE TIPICA .......................................................................6
3.6 INSTALLAZIONE INTERNA/ESTERNA ................................................. 6
3.7 DETERMINAZIONE AREA DI COPERTURA......................................... 6
4. FUNZIONI .......................................................................................................... 8
4.1 FUNZIONE WIN .....................................................................................8
4.2 FUNZIONE SLEEP.................................................................................8
4.3 FUNZIONE CWS®.................................................................................8
4.4 ANTIMASCHERAMENTO...................................................................... 8
5. ACCESSORI DISPONIBILI ............................................................................... 9
5.1 STAFFA ..................................................................................................9
5.2 CUNEO ..................................................................................................9
6. MANUTENZIONE E VERIFICHE PERIODICHE ............................................. 10
7. SMALTIMENTO E ROTTAMAZIONE.............................................................. 10
1. INTRODUCTION ............................................................................................... 2
1.1 GENERAL FEATURES ..........................................................................2
1.2 TECHNICAL FEATURES ....................................................................... 3
1.3 PARTS IDENTIFICATION.......................................................................3
1.4 PACKAGING CONTENT ........................................................................ 3
2. STORAGE ......................................................................................................... 4
3. INSTALLATION ................................................................................................. 4
3.1 GENERAL PRECAUTIONS ................................................................... 4
3.2 INSTALLING THE DETECTOR.............................................................. 5
3.3 DETECTOR SETTINGS......................................................................... 5
3.4 RADIO RANGE CHECK......................................................................... 5
3.5 TYPICAL INSTALLATION....................................................................... 6
3.6 OUTDOOR/INDOOR INSTALLATION.................................................... 6
3.7 DETERMINING THE DETECTION AREA.............................................. 6
4. FUNCTIONS ...................................................................................................... 8
4.1 FUNZIONE WIN .....................................................................................8
4.2 SLEEP FUNCTION ................................................................................ 8
4.3 CWS®FEATURE .................................................................................... 8
4.4 ANTIMASKING....................................................................................... 8
6. AVAILABLE ACCESSORIES............................................................................ 9
5.1 BRACKET...............................................................................................9
5.2 WEDGE.................................................................................................. 9
6. MAINTENANCE AND PERIODIC CHECKS ................................................... 10
7. DISPOSAL AND SCRAPPING........................................................................ 10
- Translation of the original instructions (original instructions in Italian) -
CONTENTS
The information in this manual has been issued with care, but
LINCE ITALIA S.p.A. will not be responsible for any errors or
omissions. LINCE ITALIA S.p.A. reserves the right to improve
or modify the products described in this manual at any time
and without advance notice. Terms and conditions regarding
assistance and the product warranty can be found at LINCE
ITALIA’s website www.lince.net. LINCE ITALIA S.p.A. makes it a
priority to respect the environment. All products and production
processes are designed to be eco-friendly and sustainable.
This product has been Made in Italy.
1. INTRODUCTION
BABY GOLD series detectors have been developed for the
protection of doors and windows; they represent the highest level
of technology for microprocessor-controlled triple-technology
intrusion prevention detectors.
The thin prole offers installation between roller shutters/shutters
and windows. The detector consist of two infra-red sensors and
one 24 GHz microwave; the anti-masking is designed using
active IR sensors which, through Fresnel lenses, have the
capacity to detect obstacles voluntarily afxed on the lens to
prevent detection (spray, adhesive tape, paper, etc.).
Using the WIN function (Wired Interface Network) it is possible
to power the devices from the mains, keeping the Microwave on
and therefore offering the same performance as a wired detector;
through the WIN function it is also possible to have the detector
always active, even when the system is switched off, with all the
LEDs on and with the microwave not subjected to the passive
infrared. The product is compatible with 9501-GOLD-TOSCA
and with GOLD universal receiver.
1.1 GENERAL FEATURES
• Casing in polycarbonate and Fresnel lenses UV resistant.
• Carefully developed aesthetic and mechanical design .
• Electronic board built-in in a compartment matching with the
base, provided of a sealing gasket (IP55).
• EN 50131compliant.
• CWS®(Cross Walking Sensibility): to identify the crossing
direction.
• WIN function: power from the mains.

3
LINCE ITALIA S.p.A.
Fig. 2
Fig. 3
4
1
23
567
Fig. 1
Tabella 1
Part. Identicazione
ARilevatore
BKit guarnizioni
CKit di ssaggio al muro
DIstruzioni
Table 1
Ref. Identication
ADetector.
BGasket Kit
CKit for wall mounting
DIstructions
A
B
D
C
1.2 CARATTERISTICHE TECNICHE
9503-GOLD-BABY
9515-GOLD-BABY/E
9513-GOLD-BABY/M
9517-GOLD-BABY/EM
Alimentazione Batteria al litio AA 3,6 V;
(codice 001510/00206AA)
Assorbimento 32 μA
microonda (24 GHz) solo
9503-GOLD-BABY
solo
9513-GOLD-BABY/M
Frequenza di trasmissione 869,400 MHz-869,650 MHz 1 canale,
868,00 MHz-868,60 MHz 4 canali
FH Frequency Hopping
TDMA Time Division Multiple Access
AES Advanced Encryption Standard
Portata no a 1500 m in aria libera
Funzione antimanomissione Microswitch
Tempo di allarme 1 s
Antimascheramento (IR attivi) solo
9503-GOLD-BABY
solo
9513-GOLD-BABY/M
LED di segnalazione 4
Classe ambientale Classe III (EN 50131-1)
Temperatura di esercizio -25 °C ÷+50 °C
Dimensioni esterne 256 x 34 x 41 mm
Peso 150 g
Colore Bianco Marrone
1.3 IDENTIFICAZIONE DELLE PARTI
Part. Descrizione Part Descrizione
1Morsettiera WIN 5PIR1
2Clip porta pila 6Microonda
3Antisabotaggio 7PIR2
4LED:
Verde1 ˃ PIR1
Verde2 ˃ PIR2
Giallo ˃ Microonda
Rosso ˃ Allarme
1.4 CONTENUTO DELLA CONFEZIONE
1.2 TECHNICAL FEATURES
9503-GOLD-BABY
9515-GOLD-BABY/E
9513-GOLD-BABY/M
9517-GOLD-BABY/EM
Power supply AA Lithium battery 3,6 V
(item: 001510/00206AA)
Current consumption 32 μA
Microwave (24 GHz) only
9503-GOLD-BABY
only
9513-GOLD-BABY/M
Transmission frequency 869,400 MHz-869,650 MHz 1 channel,
868,00 MHz-868,60 MHz 4 channels
FH Frequency Hopping
TDMA Time Division Multiple Access
AES Advanced Encryption Standard
Wireless range up to 1500 m in free air
Antitamper function Microswitch
Alarm time 1 s
Antimasking (Active IRs) only
9503-GOLD-BABY
only
9513-GOLD-BABY/M
Signal LEDs 4
Environmental classication Class III (EN 50131-1)
Operating temperature -25 °C ÷+50 °C
External dimensions 256 x 34 x 41 mm
Weight (g) 150 g
Color White Brown
1.3 PARTS IDENTIFICATION
Part. Descrizione Part Descrizione
1WIN Terminal block 5PIR1
2Battery holder 6Microwave
3Anti-tamper 7PIR2
4LEDs:
Green1 ˃ PIR1
Green2 ˃ PIR2
Yellow ˃ Microwave
Red > Alarm
1.4 PACKAGING CONTENT

LINCE ITALIA S.p.A.
4
2. MEMORIZZAZIONE
Prima di installare la periferica procedere alla memorizzazione
seguendo i passi riportati di seguito:
1. impostare la centrale GOLD 869 o il modulo TX/RX GOLD
869 in apprendimento periferiche facendo riferimento al
relativo manuale;
2. Inserire la pila in dotazione nella sede opportuna rispettando
la polarità della stessa. I LED del dispositivo si accenderanno
in sequenza;
3. Premere per tre volte il microswitch antisabotaggio per
inviare la trama di memorizzazione. Il LED rosso si inizierà
a lampeggiare all’invio della trama e cesserà non appena la
centrale la riceve;
4. sulla centrale viene visualizzato il messaggio della
modica dei parametri come termine della procedura di
memorizzazione.
NOTA:
Nel caso la periferica fosse già stata memorizzata si avrà una
seganalazione diversa a seconda della revisione rmare dalla
centrale stessa:
• se la centrale ha una revisione di rmware 1.xx emette un
suono;
• dalla revisione 2.xx in poi sul display compare la voce
“periferica già presente”.
Se si desidera riportare la periferica alle impostazioni di fabbrica
premere per 10 volte il microswitch antisabotaggio.
2. STORAGE
Before install the device proceed to storage it by following the
steps below:
1. set the control panel GOLD 869 or TX / RX module GOLD
869 in the storage mode by referring to the manual;
2. Insert the supplied battery into the appropriate space
respecting its polarity. The LEDs of the device will light-up
in sequence;
3. Press for three times the tamper microswitch to send the
storage message. The red LED will start blinking when
sending the message and will stop as soon as the control
panel receives it;
4. wait for the parameter change message appearance on the
control panel as the end of the storage procedure.
NOTE:
If the device has already been stored it will have a different
segnalation depending on the revision signed by the control pa-
nel:
• If the control panel has a rmware version 1.xx, it sounds;
• from revision 2.xx onwards the “peripheral device already
present” appears on the display.
If you want to return the device to the factory settings, press the
antitamper microswitch for 10 times
3. INSTALLAZIONE
3.1 AVVERTENZE GENERALI
Prima dell’installazione vericare le seguenti condizioni:
• la parete non deve presentare avvallamenti o sporgenze
eccessive;
• evitare il posizionamento del rilevatore vicino a fonti di
calore o alla luce diretta del sole;
• evitare la riessione dell’energia elettromagnetica su ampie
superci quali, ad esempio, specchi, pareti metalliche, etc.;
• evitare di puntare il rilevatore su lampade uorescenti o
comunque di porlo nelle immediate vicinanze delle stesse.
Il rilevatore a tenda può essere installato in ambiente esterno
riparato (non completamente esposto ad agenti atmosferici) o
interno in condizioni estreme (secondo quanto prescritto dalla
normativa EN 50131-1 nella classe ambientale III).
3. INSTALLATION
3.1 GENERAL PRECAUTIONS
Before starting the installation, make sure that:
• the wall does not have any pronounced depressions or
protrusions;
• avoid to x the detectors near to heat sources or at direct
sunlight;
• avoid electromagnetic energy reection on wide surfaces
such as mirrors, metal walls, etc.;
• avoid to x the detector in front of uorescent lamps or in
proximity of them.
The detector can be installed in a sheltered outdoor environment
(not fully exposed to the elements) or indoors in extreme
conditions (in compliance with EN 50131-1 in environmental
class III).

5
LINCE ITALIA S.p.A.
3.4 VERIFICA PORTATA
Prima di installare il dispositivo è consigliabile vericare la
bontà del segnale visualizzandone l'intensità direttamente
sulla centrale. Disturbi e condizioni ambientali infatti possono
alterarne la qualità; è consigliato dunque effettuare il test ad
una distanza superiore rispetto a quella effettiva di installazione
e interponenendo tutti gli ostacoli che potrebbero presentarsi
durante il normale utilizzo (es.: chiudere porte, nestre, etc...).
3.4 RADIO RANGE CHECK
Before installing the device it is advisable to verify the quality
by displaying the intensity signal directly on the control panel
Noise and environmental conditions may alter its quality; is
recommended, therefore, carry out the test at a distance greater
than the actual installation and interposing all obstacles that may
arise during normal use (eg .: close doors, windows, etc...).
3.2 MONTAGGIO DEL RILEVATORE
Le seguenti operazioni devono essere effettuate da personale
qualicato e specializzato.
• Con l’uso di un cacciavite svitare le
4 viti V1 e rimuovere il coperchio A.
• Sulla parete praticare 2 fori B
utilizzando un utensile adeguato ed
installare i tasselli in dotazione.
• Applicare le due guarnizioni adesive
Esul fondo, nelle apposite sedi.
• Posizionare la base Cdel rilevatore
sulla parete (in corrispondenza dei
fori B) e ssare con le viti V2 (in
dotazione).
ATTENZIONE! Per garantire il
grado IP55 è necessario lasciare
montata la guarnizione (D) presente
nella guida interna della base.
• A ne operazione, riposizionate il
coperchio A e ssare con le viti V1
precedentemente svitate.
B
B
A
C
D
V2
V2
V1
V1
Fig. 4
E
E
F
F
G
3.2 INSTALLING THE DETECTOR
The following operations must be carried out by qualied and
specialist personnel.
• Use a screwdriver to unscrew the 4
screws V1 and remove the lid A.
• Make 2 holes Bin the wall using an
appropriate tool and insert the plugs
supplied.
• Apply the two adhesive seals (E) in
place on the bottom.
• Position the base Cof the detector
on the wall (in line with the holes
B) and attach it with the screws V2
(supplied).
IMPORTANT! IP55 is guaranteed
by leaving the gasket (D) tted in the
inner guide of the base.
• Finally, replace the lid Aand
fasten with the s crews previously
removed V1.
A Coperchio con scheda rilevatore
B Fori di ssaggio
C Base del rilevatore
D Guarnizione
V1 Viti di chiusura (n° 4)
V2 Viti di ssaggio a muro
E Guarnizioni adesive (n°2)
F Guarnizioni adesive (n°2) in dotazione con l’accessorio
cuneo
G Cuneo
A Cover with detector board
B Fixing holes
C Detector base
D Gasket
V1 Screws (No 4)
V2 Wall xing screws
E Adhesive seals (No 2)
F Adhesive seals (No 2) supplied with the wedge accessory
G Wedge
3.3 TARATURA DEL RILEVATORE
Per un’ottimale taratura del rilevatore, procedere come elencato:
• regolare i PIR
• regolare le MW;
• vericare la risposta del sensore in funzione del settaggio.
Per impostazioni e settaggi fare riferimento al manuale della
centrale serie GOLD 869.
3.3 DETECTOR SETTING
For optimal detector setting, proceed as follows:
• adjust the PIR trimmer;
• adjust the MW trimmer;
• check sensor response based on the setting.
For device settings refer to the manual of the control panel series
GOLD 869.

LINCE ITALIA S.p.A.
6
3.6 INSTALLAZIONE INTERNA/ESTERNA
Nell’installazione in ambienti interni dovrebbero essere evitate
posizioni vicino (distanza minore di 1 metro) a trasmettitori/rice-
vitori di radiofrequenza (reti Wi-, ripetitori televisivi o altri appa-
rati).
Nell’installazione in ambienti esterni deve essere evitata l’instal-
lazione in posizioni in cui le lenti del rilevatore vengano investite
dalla luce solare diretta (rif. installazione B- Fig. 6).
3.6 OUTDOOR/INDOOR INSTALLATION
In the internal environment should be avoided sites near (less
than 1 meter) radio-frequency transmitter/receiver (e.g. Wi- ro-
uter, TV transmitter).
In the external environment should be avoided sites in which the
detector lenses are directly exposed to the sunlight (ref. installa-
tion B- Fig. 6).
Fig. 6
A B
A Installazione porta
B Installazione nestra
A Door installation
B Window installation
3.5 INSTALLAZIONE TIPICA 3.5 TYPICAL INSTALLATION
Fig. 5
Lenght
Larghezza
Altezza
Non esporre alla
luce solare diretta.
3.7 DETERMINAZIONE AREA DI COPERTURA
L’area e la modalità di copertura deve essere determinata se-
condo la seguente procedura.
• Altezza della nestra/porta.
La copertura massima in altezza (rif. A, g. 11) in condizioni
standard (25 °C, 75 % umidità relativa) è di 4 metri. Particolari
condizioni ambientali possono aumentare o diminuire tale porta-
ta. Per ottenere una copertura ottimale regolare la portata della
microonda (LED giallo) ed il PIR (LED verdi). Evitare il posiziona-
mento del rilevatore alla luce diretta del sole (rif. B, g. 7).
• Larghezza della nestra/porta
La copertura massima del rilevatore in larghezza (rif. A, g. 7)
dipende dell’altezza di installazione.
Widht
Do not expose to
direct sunlight.
3.7 DETERMINING THE DETECTION AREA
Covered area it must be determined by applying the following
procedure.
• Window/door height.
The maximum detector coverage height (ref. A, g. 11) in standard
environment (25 °C, 75 % average relative humidity) is 4 meters.
Depending on the environment conditions the coverage could
be higher or lower. To achieve optimal coverage, adjust the
microwave range (yellow LED) and the range of the PIR. Avoid
positioning the detector in direct sunlight (ref. B, g. 7).
• Window/door width
The maximum detector coverage width (ref. A, g. 7) depends of
installation height.

7
LINCE ITALIA S.p.A.
Fig. 7
12
1 Vista frontale
2 Vista laterale
1 Front view
2 Lateral view
A B
A Camminamento trasversale
B Camminamento laterale
A Cross walking
B Side walking

LINCE ITALIA S.p.A.
8
4.1 FUNZIONE WIN
Utilizzando la funzione WIN (Wired Interface Network) è possibi-
le alimentare il dispositivo attraverso l’alimentazione principale,
mantenendo la Microonda sempre accesa ed avendo dunque
le stesse prestazioni di un rilevatore lare. Quando il rilevatore
è alimentato con una tensione maggiore di 9 V, viene automati-
camente attivata la funzione WIN. In modalità WIN i LED sono
sempre attivi e la microonda sempre accesa. Quando la tensio-
ne di alimentazione del rilevatore scende sotto 8 V, il rilevatore
ritorna in funzionamento in modalità batteria, dove i LED sono
spenti e la microonda subordinata all’accensione di uno dei PIR.
4.1 WIN FUNCTION
Using the WIN function (Wired Interface Network) it is possible
to power the devices from the mains, keeping the Microwave on
and therefore offering the same performance as a wired detector.
When the detector is powered at a voltage higher than 9 V, the
WIN function automatically comes on. In WIN mode both LEDs
and microwave are always on.
When the detector feed voltage drops below 8 V, the detector
goes back to battery-operation mode, where the LEDs are off
and the microwave is subordinate to the activation of one of the
PIRs.
4.3 FUNZIONE CWS®
È stata implementata una funzione che permette di discriminare
le direzioni di attraversamento (rif. A, fig. 8) denominato CWS®
(Cross-Walking Sensibility).
È utilizzabile quando il rilevatore è installato ad una distanza di
almeno 20 cm dal varco che si vuole proteggere. Un’installazio-
ne idonea è indicata in fig. 8, rif. A.
In fase d’installazione, verificare che in prossimità del rilevatore
non siano presenti elementi strutturali (vetri, pareti metalliche,
superfici chiare, ecc.) i quali riflettendo l’infrarosso possano com-
promettere il funzionamento del CWS.
4.2 FUNZIONE SLEEP
Questa funzione pone la periferica in uno stato dormiente a
basso consumo (in cui non trasmette e non rileva); nel caso
debba essere rimossa la centrale per eventuale manutenzione.
La periferica una volta entrata in questa modalità dopo un'ora
si riattiva per un minuto, controllando la presenza della trama
della centrale e, qualora non sia presente, rientra in uno stato
dormiente no all'ora successiva.
4.2 SLEEP FUNCTION
This function puts the device in a sleepy low-power state (where
not transmitting and can not detect); in case the control panel
must to be removed for maintenance. The device once you enter
this mode after an hour wakes for a minute by controlling the
presence of the message of the control panel and, if not present,
fall again into a sleepy state until the next hour.
Fig. 8
4.4 ANTIMASCHERAMENTO
Il rilevatore è dotato di antimascheramento ad PIR attivi per la
protezione dei sensori piroelettrici, che genera un segnale di ma-
nomissione entro 3 minuti. Il circuito anti mascheramento ad IR
attivi genera un segnale di allarme antisabotaggio quando un
oggetto viene posto in prossimità delle lenti. Per abilitare il fun-
zionamento corretto della rilevazione di mascheramento (Anti-
masking), è necessario consentire al rilevatore di studiare ed
analizzare automaticamente le condizioni ambientali dell’area
che deve proteggere.Questa procedura è obbligatoria per assi-
curare il corretto funzionamento del canale antimascheramento.
La procedura da seguire è la seguente:
1) effettuare tutte le prove di portata necessarie per il
funzionamento desiderato;
2) attivare la modalità Antimask da centrale;
3) tenersi lontano almeno 1 metro dalla parte frontale del
rilevatore per circa 4 minuti.
NOTA:
Il rilevatore esce automaticamente
dalla segnalazione di antimask dopo
una regolare rilevazione.
4.4 ANTIMASKING
The detector features active PIR anti-masking for the protection
of pyroelectric sensors, which generates a tamper signal within
3 minutes.The Active IR anti masking circuit generates a tamper
alarm signal when an object is placed in proximity of the lenses.
To enable the correct operation of the masking detection system
(Anti-masking), allow the detector to study and analyse the envi-
ronmental conditions of the area to be protected.This procedure
is mandatory to guarantee the correct operation of the anti-ma-
sking channel.
Follow the procedure below:
1. run all necessary range tests for the required type of
operation;
2. start Antimask mode from the control panel;
3. remain at a distance of at least 1 m from the front part of the
detector for approximately 4 minutes.
NOTE:
The detector automatically exits
antimask signaling after a regular
detection.
4.3 CWS®FEATURE
A function, known as CWS® (Cross-Walking Sensibility), has
been implemented to identify the crossing direction (ref. A, g. 8).
It can be used when the detector is installed at a distance of at
least 20 cm from the area you wish to protect. Suitable installation
is illustrated in g. 8, ref. A.
During installation, make sure there are no structural elements
near the detector (windows, metal walls, clear surfaces, etc.)
which may jeopardise CWS operation by reecting the infrared
rays.
4. FUNZIONI 4. FUNCTIONS

9
LINCE ITALIA S.p.A.
5.2 CUNEO
Eventuali irregolarità della supercie sulla quale viene installato
il dispositivo o installazioni troppo vicine a muri o nestre,
possono portare ad una variazione importante dell’area di
copertura. In questo caso è consigliabile l’utilizzo dell’accessorio
cuneo disponibile in due colorazioni, bianco (art. 1904CPB-B) e
marrone (1905CPB-M).
Ogni cuneo ruota di 8° la direzione di rilevazione. l’immagine
successiva riporta un esempio di una installazione dove è
consigliato l’utilizzo del cuneo. In particolare, nel montaggio
senza cuneo, si può rischiare una rilevazione non ottimale e una
portata ridotta.
5. ACCESSORI DISPONIBILI
5.1 STAFFA
Supporto per ssaggio esterno a
protezione di porte realizzata in
robusto policarbonato resistente
agli urti ed ai raggi UV è protetta
contro l’apertura e lo strappo dal
muro (art. 1894SBP).
5. AVAILABLE ACCESSORIES
5.1 BRACKET
Bracket for outdoor mounting to protect
doors made of strong polycarbonate
impact and UV proof is protected
against opening and wall tampering
(item 1894SBP).
Fig. 10
5.2 WEDGE
Any irregularities of the surface on which is installed the device
or installations too close to walls or windows, may lead to a
major change in the coverage area. In this case it is advisable
to use the accessory wedge available in two colors, white (art.
1904CPB-B) and brown (1905CPB-M).
Each wedge turn of 8 ° the direction of detection. The next
image shows an example of an installation where the wedge is
recommended for use. In particular, in the assembly without the
wedge, you may risk a not good detection and a reduced range.
Fig. 11
VISTA LATERALE
SENZA CUNEO
SIDE VIEW
WITHOUT WEDGE
CON CUNEO
WIT WEDGE
ZONA D’OMBRA
SHADOW AREA

LINCE ITALIA S.p.A.
10
6. MANUTENZIONE E VERIFICHE
PERIODICHE
Periodicità: quando necessario o in condizione di sporcizia evi-
dente.
Materiale da utilizzare: panno - acqua senza additivi.
Procedura di pulizia:
ATTENZIONE! Per rimuovere sporcizie particolar-
mente evidenti NON utilizzare prodotti a base di clo-
ro, prodotti abrasivi oppure alcool.
1. Pulire il coperchio con un panno inumidito con acqua.
2. Ripassare con un panno asciutto.
7. SMALTIMENTO E ROTTAMAZIONE
1. Svitare le viti che tengono sso il coperchio frontale e rimuo-
verlo.
2. Rimuovere la pila.
3. Dividere le parti in base alla loro tipologia e smaltirle in accor-
do con le leggi vigenti.
ATTENZIONE!
Non disperdere nell’ambiente i componenti ed ogni
altro materiale del prodotto.
Rivolgersi a consorzi abilitati allo smaltimento ed al riciclag-
gio dei materiali.
6. MAINTENANCE AND PERIODIC
CHECKS
Frequency: when necessary or when clearly dirty.
Material to be used: cloth - water with no additives.
Cleaning procedure:
IMPORTANT!
Do NOT use chlorine-based or abrasive products or
alcohol to remove particularly noticeable dirt.
1. Clean the lid with a cloth dampened with water.
2. Wipe with a dry cloth.
7. DISPOSAL AND SCRAPPING
1. Unscrew the screws that fasten the front lid and remove it.
2. Remove the battery.
3. Divide the parts by type and dispose of them in accordance
with applicable laws.
IMPORTANT!
Do not dispose of the components or any other pro-
duct material in the environment.
Seek the assistance of companies authorised to dispose of
and recycle waste materials.

11
LINCE ITALIA S.p.A.

Via Variante di Cancelliera, snc
00040 ARICCIA (Roma)
Tel. [phone]
Fax [phone]
[email protected]
www.lince.net
001530/00860AB
