Vérifiez l‘absence de tension à l‘aide d‘un
détecteur de tension.
Le matériel de montage fourni (vis 1et che-
ville 3) est adapté à un mur d‘une dureté
habituelle. Vérifiez également que le matériel
de fixation convient bien au support de mon-
tage que vous avez choisi. Le cas échéant,
renseignez-vous auprès d‘un professionnel.
Montage
Lorsque vous percez des trous dans le mur,
assurez-vous de ne toucher ni lignes électriques
ni conduites de gaz et d‘eau. Consultez le mode
d‘emploi de votre perceuse, et respectez toutes
les consignes de sécurité. Il existe autrement un
risque mortel ou un danger de blessures par
électrocution.
Choisir l‘emplacement de montage en fonction
des critères suivants :
Assurez-vous que le projecteur 8éclaire la
zone prévue. Vous pouvez déplacer le pro-
jecteur 8à la verticale.
Assurez-vous que le détecteur de mouvement
10
surveille bien la zone prévue. Le détecteur de
mouvement 10 a une portée maximale de
10m et un angle de détection d‘environ
180°, (selon la hauteur à laquelle il est
installé. Une hauteur de 1,80 - 2,50m est
idéale) (voir ill. D, E, F).
La nuit, le détecteur de mouvement 10 ne
doit pas être éclairé par l‘éclairage de la
voie publique. Ceci risquerait d‘entraver
son bon fonctionnement.
Utilisez l‘étrier de montage 2comme gabarit,
afin de marquer les trous à percer sur le mur.
Assurez-vous qu‘aucune conduite ou câble
ne se trouve dans cette zone du mur. Percez
les deux trous de fixation (Ø 8 mm) et placez-
y les chevilles 3. Fixez l‘étrier de montage 2
à l‘aide des vis 1fournies, et vérifiez leur
bonne fixation.

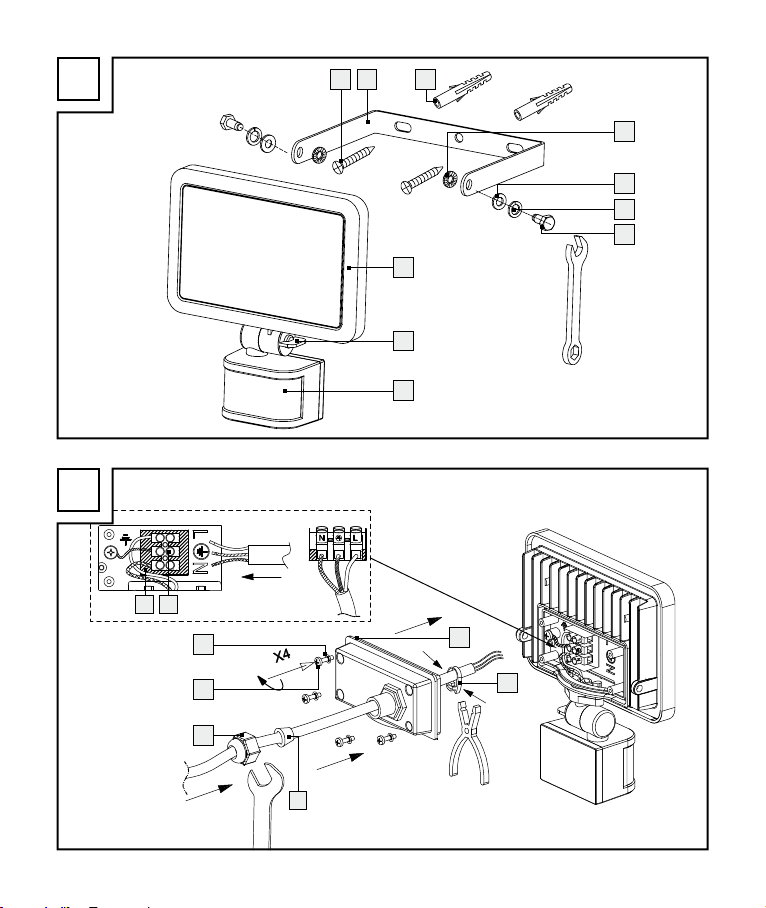

Ouvrez le boîtier de connexion 13 en
dévissant les vis de fixation 17 du boîtier de
connexion 13 avec un tournevis cruciforme
(ill. B).
Le raccord de câble doit être desserré ; intro-
duisez ensuite une alimentation flexible, par
ex. du type H05RN-F 3G 1,0mm2, dans le
boîtier de connexion 13 , en passant par le
raccord de câble 16 . Ouvrez le domino 12
en dévissant les vis de fixation avec un tour-
nevis cruciforme.
Placez des embouts sur les fils de l‘alimenta-
tion. Placez aussi l‘ancrage du câble 14 sur
l‘alimentation et fixez-le avec une pince (ill. B).
Connectez-le avec le domino 12 dans le boî-
tier de connexion 13 . Faites attention au mar-
quage du domino 12 (L pour le fil conducteur,
N pour le conducteur neutre et pour le
conducteur de protection) (ill. B). Refermez le
domino 12 en resserrant les vis de fixation.
Important : Lorsque le câble externe flexible
ou le câble de cette lampe est endommagé,
il doit être exclusivement remplacé par le fa-
bricant, son service après-vente ou une per-
sonne possédant une qualification similaire
afin de prévenir tout danger.
Refermez le boîtier de connexion 13 en
serrant les vis de fixation 17 .
