Logitech Dual H820e User manual

Logitech for Business
Logitech® Wireless Headset Mono H820e
Logitech® Wireless Headset Dual H820e
Setup Guide

Logitech Wireless Headset Mono H810e/Dual H820e
2
Logitech for Business
Logitech® Wireless Headset Mono H820e
Logitech® Wireless Headset Dual H820e
Setup Guide

Logitech Wireless Headset Mono H810e/Dual H820e
3
Contents
English. . . . . . . . . . . . . . . . . .4
Deutsch . . . . . . . . . . . . . . . . . 8
Français . . . . . . . . . . . . . . . . 12
Italiano. . . . . . . . . . . . . . . . . 16
Español . . . . . . . . . . . . . . . . 20
Português . . . . . . . . . . . . . . . 24
Nederlands . . . . . . . . . . . . . . 28
Svenska . . . . . . . . . . . . . . . . 32
Dansk . . . . . . . . . . . . . . . . . 36
Norsk . . . . . . . . . . . . . . . . . 40
Suomi . . . . . . . . . . . . . . . . . 44
Ελληνικά . . . . . . . . . . . . . . . . . 48
По-русски . . . . . . . . . . . . . . . . 52
Magyar . . . . . . . . . . . . . . . . 56
Česká verze . . . . . . . . . . . . . . 60
Po polsku . . . . . . . . . . . . . . . 64
www.logitech.com/support . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Logitech Wireless Headset Mono H810e/Dual H820e
4 English
2
4 5
9
7
6
8
3
1
10
Features
1. Volume up
2. Volume down
3. Call answer/end button for
supported applications
(Cisco Jabber and Microsoft Lync)
•LED lit when on a call
4. Battery icon
•Solid white: full charge
•Blinking white: charging
•Solid red: very low
5. Headset icon
•Blinking white: headset pairing
to base
•Solid white: headset paired to base
•Solid red: headset not paired to base
6. USB connection for PC
7. Wide Band/Narrow Band switch
•Default (WB)
8. Power connection for wall power
9. Mute button
10. Mute LED
•Lit when microphone muted

Logitech Wireless Headset Mono H810e/Dual H820e
English 5

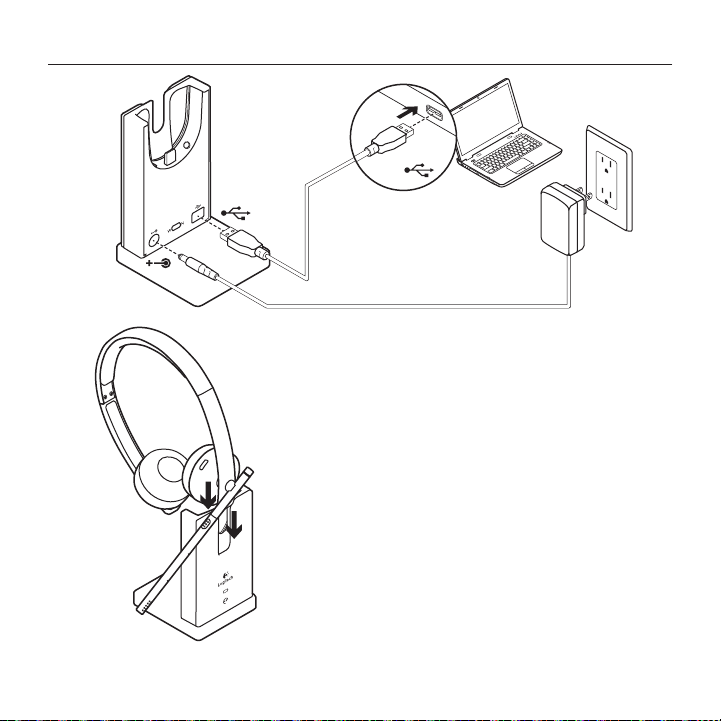

1. Connect the base to power using
the power cord provided.
2. Connect the base to the PC using
the USB connection.
For charging, the Headset must sit on
the base charger between the Ear Cup
and Headband. The battery icon (4) will be
lit when connected properly.
USB
1
2

Logitech Wireless Headset Mono H810e/Dual H820e
6 English
Troubleshooting
Bad or no audio?
•Check if USB cable is fully inserted into
the computer’s USB port.
Using a non-powered USB hub may
degrade headset performance.
•Headset must be paired with base.
Ensure base icon is solid white.
•Check the volume level in both
your media/voice application and your PC.
•Try restarting your media/voice
application. Ensure the microphone
is not muted.
•If you have several H820e headsets in
close proximity you may experience poor
audio quality. Unplug the headset from
the power source and move the switch
on the back of the base to narrow band
mode as indicated by the “N”. Plug into
power source.
•Make sure the Logitech H820e Headset
is the default audio device.
Windows Vista, Windows 7:
•Close all media/voice applications
•Go to Start/Control Panel/ Sound/
Playback Devices tab.
•Choose either “Logitech Dual H820e”
or “Logitech Mono H820e”.
•Click on Set Default.
•Click on the “Recording” tab.
•Choose either “Logitech Dual H820e”
or “Logitech Mono H820e”.
•Click on “Set Default”.
•Restart your media/video application.

Logitech Wireless Headset Mono H810e/Dual H820e
English 7
Windows 8:
•Close all media/voice applications
•From the Start Menu,
select “Desktop” tile.
•From the Charms menu,
select Settings > Control Panel >
Hardware and then Sound.
•Go to Sound and select the
“Playback” tab.
•Choose either “Logitech Dual H820e”
or “Logitech Mono H820e”.
•Click on Set Default.
•Click on the “Recording” tab.
•Choose either “Logitech Dual H820e”
or “Logitech Mono H820e”.
Click on “Set Default”.
•Restart the media/video application.
Mac OS X:
•Close all media/voice applications
•Open System Preferences.
•Select Sound/Output tab,
and then select either “Logitech Dual
H820e” or “Logitech Mono H820e”.
•Restart media/video application.

Logitech Wireless Headset Mono H810e/Dual H820e
8 Deutsch
2
4 5
9
7
6
8
3
1
10
Funktionen
1. Lauter
2. Leiser
3. Taste zum Annehmen/Beenden von
Anrufen für unterstützte Anwendungen
(Cisco Jabber und Microsoft Lync)
•LED leuchtet während eines
Gesprächs
4. Batteriesymbol
•Durchgehend weißes Leuchten:
vollständig aufgeladen
•Weißes Blinken: wird aufgeladen
•Durchgehend rotes Leuchten:
Akku fast leer
5. Headset-Symbol
•Weißes Blinken: Pairing mit der Basis
•Durchgehend weißes Leuchten:
Headset mit Basis gepairt
•Durchgehend rotes Leuchten:
Headset nicht mit Basis gepairt
6. USB-Anschluss für PC
7. Breitband/Schmalband-Schalter
•Standard (WB)
8. Stromverbindung zum Stromnetz
9. Stummschaltung
10. Stumm-LED
•Leuchtet, wenn Mikrofon
stummgeschaltet ist

Logitech Wireless Headset Mono H810e/Dual H820e
Deutsch 9
1. Schließen Sie die Basis über
das mitgelieferte Netzkabel
an das Stromnetz an.
2. Schließen Sie die Basis über
den USB-Anschluss an den PC an.
Beim Laden muss sich das Headset
zwischen Hörmuschel und Kopfbügel
auf der Ladestation befinden.
Das Batteriesymbol (4) leuchtet bei
korrekter Verbindung.
USB
1
2

Logitech Wireless Headset Mono H810e/Dual H820e
10 Deutsch
Fehlerbehebung
Schlechte Verbindung oder kein Ton?
•Überprüfen Sie, ob das USB-Kabel richtig
in den USB-Anschluss am Computer
eingesteckt ist.
Die Verwendung eines USB-Hubs
ohne eigene Stromversorgung
kann die Leistung des Headsets
beeinträchtigen.
•Das Headset muss mit der Basis
gepairt werden. Vergewissern Sie sich,
dass das Basissymbol durchgehend
weiß leuchtet.
•Überprüfen Sie die Lautstärke in
Ihrer Medien-/Sprachanwendung und
an Ihrem PC.
•Versuchen Sie, Ihre Medien-/
Sprachanwendung neu zu starten.
Vergewissern Sie sich, dass das Mikrofon
nicht stummgeschaltet ist.
•Wenn sich mehrere H820e-Headsets in
der Nähe befinden, ist die Audioqualität
möglicherweise beeinträchtigt.
Trennen Sie das Headset vom Stromnetz
und schalten Sie hinten an der Basis auf
Schmalbandmodus um (gekennzeichnet
durch „N“). Schließen Sie das Gerät an
das Stromnetz an.
•Vergewissern Sie sich, dass das Logitech
H820e-Headset als Standardaudiogerät
festgelegt ist.
Windows Vista, Windows 7:
•Schließen Sie alle Medien-/
Sprachanwendungen
•Klicken Sie auf „Start >
Systemsteuerung > Sounds“
und wählen Sie die Registerkarte
„Wiedergabegeräte“.
•Wählen Sie entweder „Logitech Dual
H820e“ oder „Logitech Mono H820e“.
•Klicken Sie auf „Als Standard“.
•Klicken Sie auf die
Aufnahmeschaltfläche.
•Wählen Sie entweder „Logitech Dual
H820e“ oder „Logitech Mono H820e“.
•Klicken Sie auf „Als Standard“.
•Starten Sie Ihre Medien-/
Sprachanwendung neu.

Logitech Wireless Headset Mono H810e/Dual H820e
Deutsch 11
Windows 8:
•Schließen Sie alle Medien-/
Sprachanwendungen
•Wählen Sie aus dem Startmenü
die Desktop-Kachel.
•Wählen Sie im Charms-Menü
„Einstellungen > Systemsteuerung >
Hardware“ und dann „Sound“.
•Klicken Sie auf „Sound“ und wählen Sie
die Registerkarte „Wiedergabe“.
•Wählen Sie entweder „Logitech Dual
H820e“ oder „Logitech Mono H820e“.
•Klicken Sie auf „Als Standard“.
•Klicken Sie auf die
Aufnahmeschaltfläche.
•Wählen Sie entweder „Logitech Dual
H820e“ oder „Logitech Mono H820e“.
Klicken Sie auf „Als Standard“.
•Starten Sie die Medien-/Sprach-
anwendung neu.
Mac OS X:
•Schließen Sie alle Medien-/Sprach-
anwendungen.
•Önen Sie die Systemeinstellungen.
•Wählen Sie die Registerkarte „Ton/
Ausgabe“ und anschließend entweder
„Logitech Dual H820e“ oder „Logitech
Mono H820e“.
•Starten Sie die Medien-/Sprach-
anwendung neu.

Logitech Wireless Headset Mono H810e/Dual H820e
12 Français
Fonctionnalités
1. Volume +
2. Volume -
3. Bouton de prise/fin d'appel pour
les applications prises en charge
(Cisco Jabber et Microsoft Lync)
•Témoin lumineux allumé en cours
d'appel
4. Icône de charge de la batterie
•Lumière blanche continue:
batterie chargée
•Lumière blanche clignotante:
chargement en cours
•Lumière rouge continue: batterie faible
5. Icône du casque
•Lumière blanche clignotante:
couplage du casque à la base en cours
•Lumière blanche continue:
casque couplé à la base
•Lumière rouge continue:
casque non couplé à la base
6. Connexion USB pour PC
7. Commutateur bande large/bande étroite
•Par défaut (bande large)
8. Connexion pour prise secteur
9. Bouton de sourdine
10. Témoin lumineux de sourdine
•Allumé lorsque le micro est en sourdine
2
4 5
9
7
6
8
3
1
10

Logitech Wireless Headset Mono H810e/Dual H820e
Français 13
1. Connectez la base au secteur à l'aide
du cordon d'alimentation fourni.
2. Connectez la base à votre PC à l'aide
de la connexion USB.
Pour recharger le casque, positionnez-le
sur la base de chargement entre l'oreillette
et le bandeau. L'icône de charge de
la batterie (4) s'allume une fois le casque
connecté.
USB
1
2

Logitech Wireless Headset Mono H810e/Dual H820e
14 Français
Dépannage
Pas de son ou son
de mauvaise qualité?
•Vérifiez si le câble USB est inséré
complètement dans le port USB
de l'ordinateur.
L'utilisation d'un hub USB non alimenté
peut entraver les performances du casque.
•Le casque doit être couplé à la base.
Vérifiez que l'icône de la base ache
une lumière blanche continue.
•Vérifiez le niveau du volume dans
votre application multimédia/vocale et
sur votre PC.
•Essayez de redémarrer votre application
multimédia/vocale. Vérifiez que le micro-
phone n'est pas mis en sourdine.
•La présence de plusieurs casques H820e
à proximité peut entraîner une mauvaise
qualité audio. Débranchez le casque
de la source d'alimentation et mettez
le commutateur à l'arrière de la base
en mode Bande étroite (indiqué par
la lettre N). Connectez-le à une source
d'alimentation.
•Vérifiez que le casque Logitech H820e
Headset est le dispositif audio par défaut.
Windows Vista, Windows 7:
•Fermez toutes les applications
multimédia/vocales.
•Sélectionnez Démarrer/Panneau de
configuration/Son/onglet Périphériques
de lecture.
•Choisissez Logitech Dual H820e
ou Logitech Mono H820e.
•Cliquez sur Définir par défaut.
•Cliquez sur l'onglet Enregistrement.
•Choisissez Logitech Dual H820e
ou Logitech Mono H820e.
•Cliquez sur Définir par défaut.
•Redémarrez votre application
multimédia/vidéo.

Logitech Wireless Headset Mono H810e/Dual H820e
Français 15
Windows 8:
•Fermez toutes les applications
multimédia/vocales.
•Dans le menu Démarrer,
sélectionnez la vignette Bureau.
•Dans le menu Icônes,
sélectionnez Paramètres > Panneau de
configuration > Matériel puis Son.
•Cliquez sur Son et sélectionnez
l'onglet Lecture.
•Choisissez Logitech Dual H820e
ou Logitech Mono H820e.
•Cliquez sur Définir par défaut.
•Cliquez sur l'onglet Enregistrement.
•Choisissez Logitech Dual H820e
ou Logitech Mono H820e.
Cliquez sur Définir par défaut.
•Redémarrez l'application multi-
média/vidéo.
Mac OS X:
•Fermez toutes les applications
multimédia/vocales.
•Ouvrez Préférences Système.
•Sélectionnez l'onglet Son/Sortie,
puis Logitech Dual H820e ou Logitech
Mono H820e.
•Redémarrez l'application multi-
média/vidéo.

Logitech Wireless Headset Mono H810e/Dual H820e
16 Italiano
2
4 5
9
7
6
8
3
1
10
Caratteristiche
1. Aumento del volume
2. Riduzione del volume
3. Pulsante di risposta/chiusura delle
chiamate nelle applicazioni supportate
(Cisco Jabber e Microsoft Lync)
•Il LED si illumina durante le chiamate
4. Indicatore della batteria
•Luce bianca fissa: carica completa
•Luce bianca lampeggiante:
carica in corso
•Luce rossa fissa: carica quasi esaurita
5. Indicatore cue
•Luce bianca lampeggiante:
pairing in corso fra le cue e la base
•Luce bianca fissa: cue in pairing
con la base
•Luce rossa fissa: cue non in pairing
con la base
6. Connessione USB per PC
7. Interruttore banda larga/stretta
•Predefinita: larga
8. Connessione per l'alimentazione
9. Pulsante di disattivazione dell'audio
10. LED disattivazione volume
•Acceso con microfono disattivato

Logitech Wireless Headset Mono H810e/Dual H820e
Italiano 17
1. Collegare la base all'alimentatore
utilizzando il cavo di alimentazione
fornito.
2. Collegare la base al PC tramite
la connessione USB.
Per la ricarica, inserire le cue
nella base infilandole fra la fascia per
la testa e il padiglione. L'indicatore della
batteria (4) si accende quando le cue
sono collegate correttamente.
USB
1
2

Logitech Wireless Headset Mono H810e/Dual H820e
18 Italiano
Risoluzione dei problemi
Audio distorto o assente?
•Verificare che il cavo USB sia inserito
completamente nella porta USB
del computer.
L'utilizzo di un hub USB non alimentato
potrebbe peggiorare la qualità
della riproduzione delle cue.
•Le cue devono essere in pairing
con la base. Verificare che l'indicatore
sulla base sia acceso e di colore bianco.
•Verificare il livello del volume
nell'applicazione multimediale/vocale
e nel computer.
•Provare a riavviare l'applicazione
multimediale/vocale. Verificare che
il microfono non sia disattivato.
•Se nelle immediate vicinanze
sono presenti numerose altre
cue H820e, la qualità dell'audio
potrebbe essere scarsa.
Scollegare l'alimentatore delle cue
e attivare la banda stretta portando
l'interruttore posto sul retro
della base sulla posizione "N".
Ricollegare l'alimentatore.
•Accertarsi che le cue H820e siano
selezionate come dispositivo audio
predefinito nel sistema operativo.
Windows Vista, Windows 7:
•Chiudere tutte le applicazioni
multimediali/vocali.
•Accedere a Start > Pannello di controllo
> Suono > scheda Dispositivi
di riproduzione.
•Scegliere Logitech Dual H820e
o Logitech Mono H820e.
•Fare clic su Predefinito.
•Fare clic sulla scheda Registrazione.
•Scegliere Logitech Dual H820e
o Logitech Mono H820e.
•Fare clic su Predefinito.
•Riavviare l'applicazione multi-
mediale/vocale.

Logitech Wireless Headset Mono H810e/Dual H820e
Italiano 19
Windows 8:
•Chiudere tutte le applicazioni
multimediali/vocali.
•Nel menu Start, selezionare il riquadro
Desktop.
•Nel menu Accessi, selezionare
Impostazioni > Pannello di controllo >
Hardware > Audio.
•Accedere a Audio e selezionare
la scheda Riproduzione.
•Scegliere Logitech Dual H820e
o Logitech Mono H820e.
•Fare clic su Predefinito.
•Fare clic sulla scheda Registrazione.
•Scegliere Logitech Dual H820e
o Logitech Mono H820e. Fare clic
su Predefinito.
•Riavviare l'applicazione multi-
mediale/vocale.
Mac OS X:
•Chiudere tutte le applicazioni multi-
mediali/vocali.
•Aprire Preferenze di Sistema.
•Selezionare la scheda Audio/Output,
quindi selezionare Logitech Dual
H820e o Logitech Mono H820e.
•Riavviare l'applicazione mult-
imediale/vocale.

Logitech Wireless Headset Mono H810e/Dual H820e
20 Español
2
4 5
9
7
6
8
3
1
10
Características
1. Subir volumen
2. Bajar volumen
3. Botón de respuesta/finalización de
llamada para aplicaciones compatibles
(Cisco Jabber y Microsoft Lync)
•LED iluminado durante una llamada
4. Icono de batería
•Blanco permanente: carga completa
•Blanco intermitente: carga en curso
•Rojo permanente: carga muy baja
5. Icono de casco telefónico
•Blanco intermitente: emparejamiento
a base en curso
•Blanco permanente: emparejado
a base
•Rojo permanente: no emparejado
a base
6. Conexión USB para PC
7. Conmutador de banda ancha/estrecha
•Predeterminado (banda ancha)
8. Conexión para toma de pared
9. Botón de silencio
10. LED de silencio
•Iluminado con micrófono silenciado
