LUCCI Air FIJIAN II Series User manual

V3.0- EN– Published on 9. 2022
LUCCI
FIJIAN II SERIES
CEILING FAN
⚫INSTALLATION
⚫OPERATION
⚫MAINTENANCE
⚫WARRANTY INFORMATION
CAUTION
READ INSTRUCTIONS CAREFULLY FOR SAFE
INSTALLATION AND FAN OPERATION.

Fijian II Installation Instructions
2 | P a g e
CONTENTS
GB
Installation instruction manual .......................................................................................... 2
D
Installationsanleitung ........................................................................................................ 12
F
Guide d’installation............................................................................................................ 22
E
Manual de instrucciones de instalación............................................................................. 32
I
Manuale delle istruzioni di installazione............................................................................. 42
NL
Installatiehandleiding.......................................................................................................... 52
EL
Εγχειρίδιο οδηγιών εγκατάστασης ..................................................................................... 62
Contact:
Beacon International Ltd
Hong Kong Head Office: Room 05, 18/F, Kimberland Center, 55 Wing Hong Street, Cheung Sha Wan Kowloon, Hong Kong
Tel [phone] Fax [phone]
China showroom / Office: 11/Fl, Guzhen Lighting Building B, Mid Zhongxing Road, Guzhen, Zhongshan, GuangDong, China.
Tel: [phone] Fax: [phone]
[email protected]
www.beaconinternational.com
Beacon Lighting Europe GmbH
Campus Fichtenhain 42, 47807 Krefeld, Germany
TEL [phone] FAX [phone]
[e-mail]
www.beaconlighting.eu

Fijian II Installation Instructions
3 | P a g e
THANK YOU FOR PURCHASING
Thank you for purchasing this quality Lucci product. To ensure correct function and safety, please read
and save all instructions before using the product.
SAFETY PRECAUTIONS
1. This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning the use of the appliance in a safe way and understand the
hazards involved. Cleaning and maintenance shall not be undertaken by children without supervision.
2. Children should be supervised to ensure that they do not play with the appliance.
3. An all-pole disconnection switch must be incorporated into the fixed wiring, in accordance with local
wiring rules.
4. Do not dispose of electrical appliances as unsorted municipal waste, use separate collection
facilities. Contact your local government for information regarding the collection systems available. If
electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the
ground water and get into the food chain, damaging your health and well-being.
5. The structure to which the fan is to be mounted must be capable of supporting a weight of 40kg.
6. The fan should be mounted so that the blades are at least 2.3m above the floor 。
7. This fan is suitable for indoor and alfresco areas where the fan is fully undercover with a minimum of
2 walls. This fan is not waterproof. When installed in an alfresco area, the ceiling fan must be
positioned in a location protected from water, wind, dust and salt. Exposure to these elements will
void the warranty. Mounting the fan in a situation where it is subject to water or moisture is dangerous.
8. Only a licensed electrician should execute the installation.
9. WARNING: If unusual wobbling or oscillating movement is observed, immediately stop using the
ceiling fan and contact the manufacturer, its service agent or suitably qualified persons.
10. The replacement of parts of the safety suspension system device shall be performed by the
manufacturer, its service agent or suitably qualified persons.
11. The fixing means for attachment to the ceiling such as hooks or other devices shall be fixed with a
sufficient strength to withstand 4 times the weight of the ceiling fan; that the mounting of the
suspension system shall be performed by the manufacturer, its service agent or suitably qualified
persons.

Fijian II Installation Instructions
4 | P a g e
BEFORE INSTALLATION
Unpack the fan and carefully identify the parts. Please refer to Fig 1.
1
Mounting bracket x 1
2
Canopy x 1
3
Down rod with ball joint x 1
4
Motor x 1
5
Blade x 5
6
Switch housing x 1
7
Blade holder x 5
8
mounting screws x 2
9
Motor screw x 11
10
Blade mounting screws with washer x 16
11
Balance kit x 1 set
12
Wall switch x 1 set
Fig. 1

Fijian II Installation Instructions
5 | P a g e
INSTALLING THE MOUNTING BRACKET
•The ceiling fan must be installed in a location so that the blades are a minimum 300mm spacing from
the tip of the blade to the nearest objects or walls.
•Secure the hanging bracket to the ceiling joist or structure that is capable of carrying a load of at least
40kg, with the two long screws provided. Ensure at least 30mm of the screw is threaded into the
support.
NOTE: The bracket screws provided are for use with wooden structures only. For structures
other than wood, the appropriate screw type MUST be used.
Angled Ceiling Installation
This fan hanging system supports a maximum 22
degree angled ceiling installation.
Fig. 2
Fig. 3

Fijian II Installation Instructions
6 | P a g e

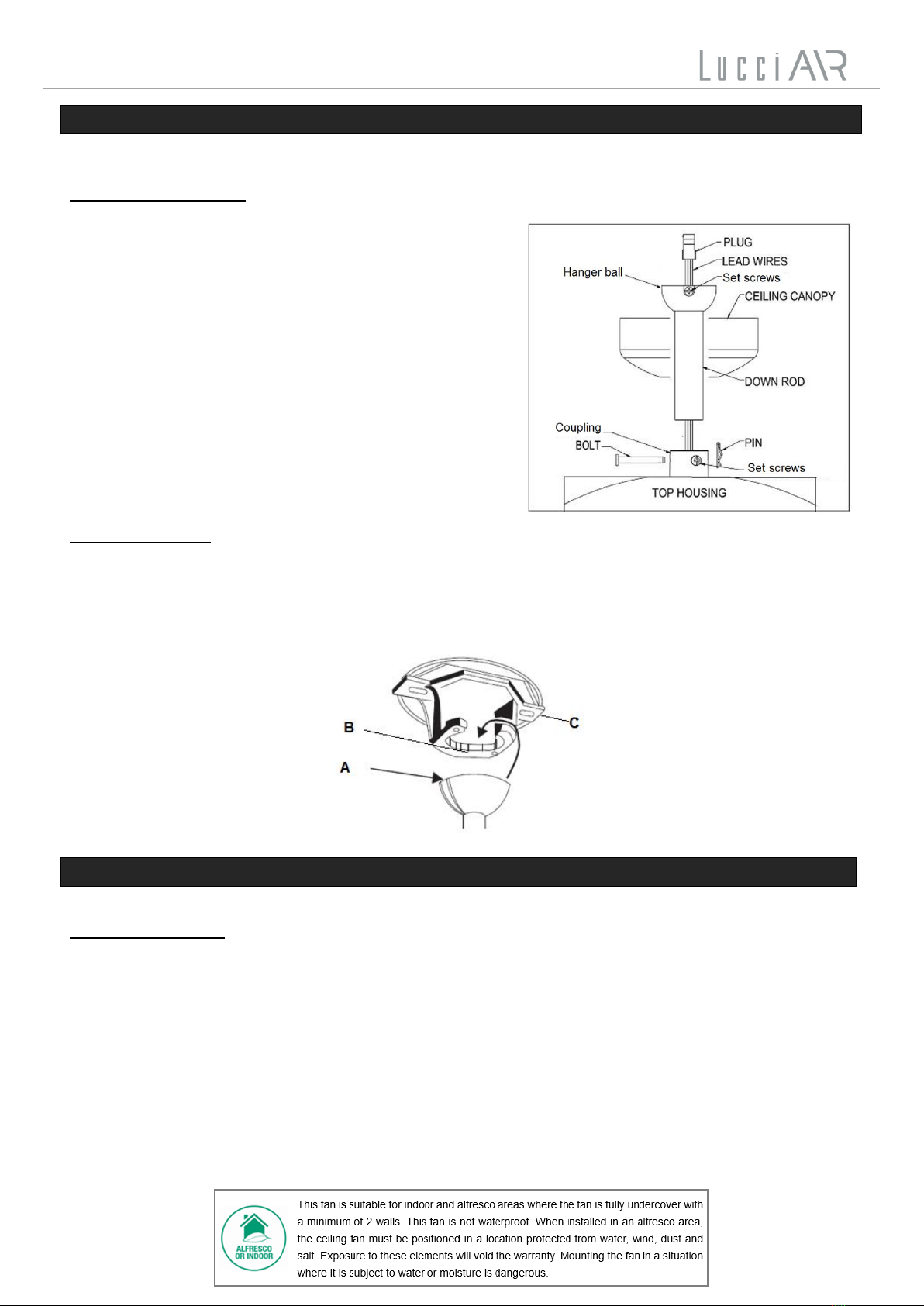

HANGING THE FAN
Install the down rod
1. Loosen the hanger ball. (see Fig.4)
2. Feed the down rod through the canopy.
3. Insert the motor wires through the down rod, and then
secure the hanger ball back to the down rod.
4. Insert the down rod to the coupling, line up the
coupling holes with the down rod holes and insert the
bolt. Then insert the pin to end of the bolt.
5. Finally secure the down rod and coupling by tightening
two set screws on the coupling.
Hanging the fan
Lift the fan assembly onto the mounting bracket. Ensure the registration slot (A) of the hanger ball is
positioned on the stopper (B) of the mounting bracket (C) to prevent the fan from rotating when in
operation. (Fig.4)

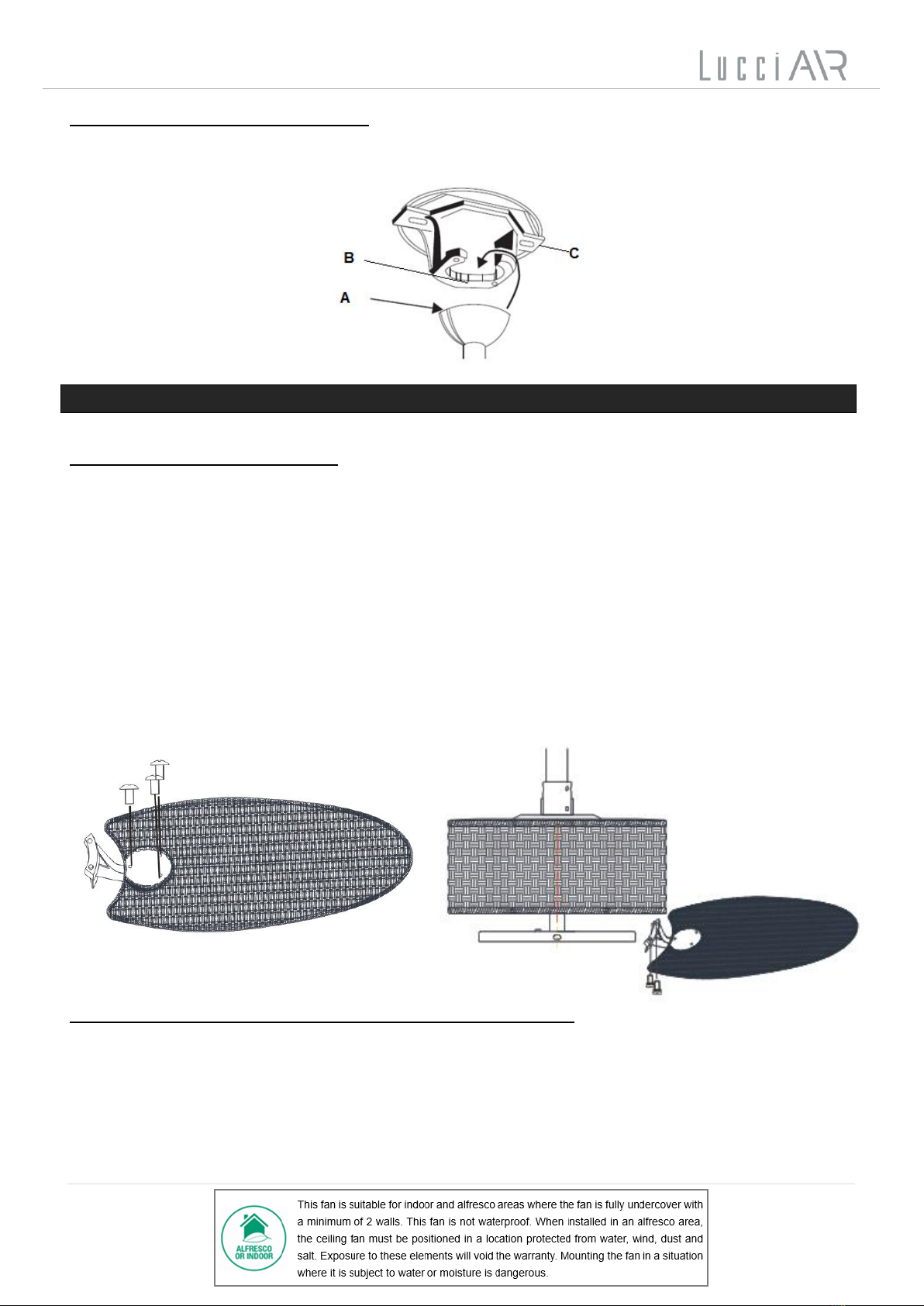

BLADE INSTALLATION
Blade attachment
1. Before Installing the blades, remove the motor screws.
2. Assemble the blades and blade holders using the screw set. (Fig. 6)
3. Secure the blade on the motor by tightening 2 screws with washers. Ensure all screws are tightened
envently to reduce the chance of warping or unbalancing. (Take care not to over tighten as this can
damage blades). Repeat the process on remaining blades. (Fig.7)
Fig. 5
Fig. 4

Fijian II Installation Instructions
7 | P a g e
LIGHT FUNCTION (Light kit sold separately)
The fan can use with light kit which Beacon lighting provided. Remove the light kit housing cover
and install the light kit to switch housing. For details please refer to light kit installation guide.
The fan light can be controlled by remote. Fig.9 &Fig.10
ELECTRICAL WIRING DIAGRAM
WARNING: FOR YOUR SAFETY ALL ELECTRICAL CONNECTIONS MUST BE UNDERTAKEN BY A
LICENSED ELECTRICIAN.
NOTE: AN ADDITIONAL ALL POLE DISCONNECTION SWITCH MUST BE INCLUDED IN THE FIXED
WIRING.

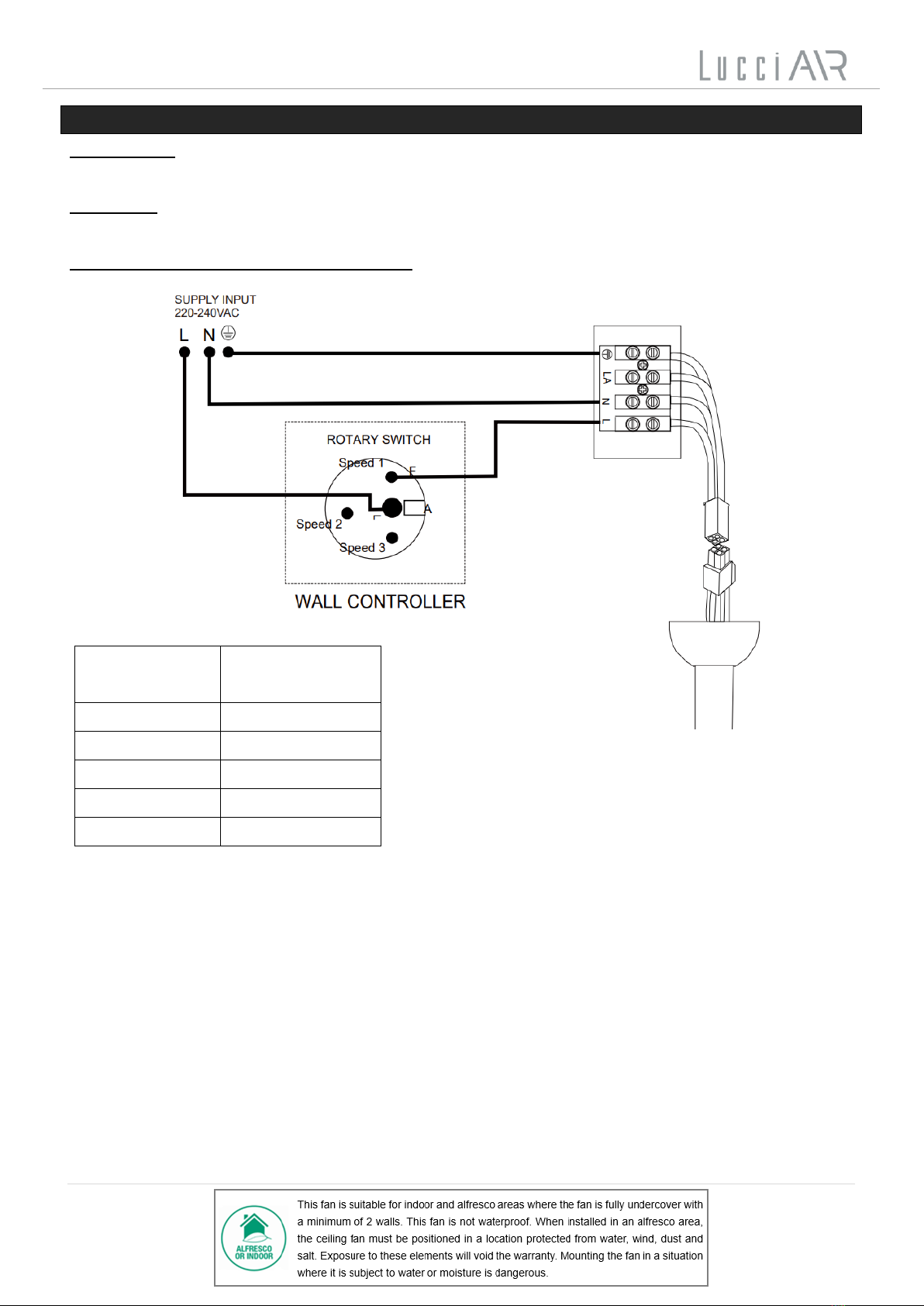

USE WITH WALL SWITCH WIRING DIAGRAM:
Fig. 8
Fig. 7
Fig. 6

Fijian II Installation Instructions
8 | P a g e

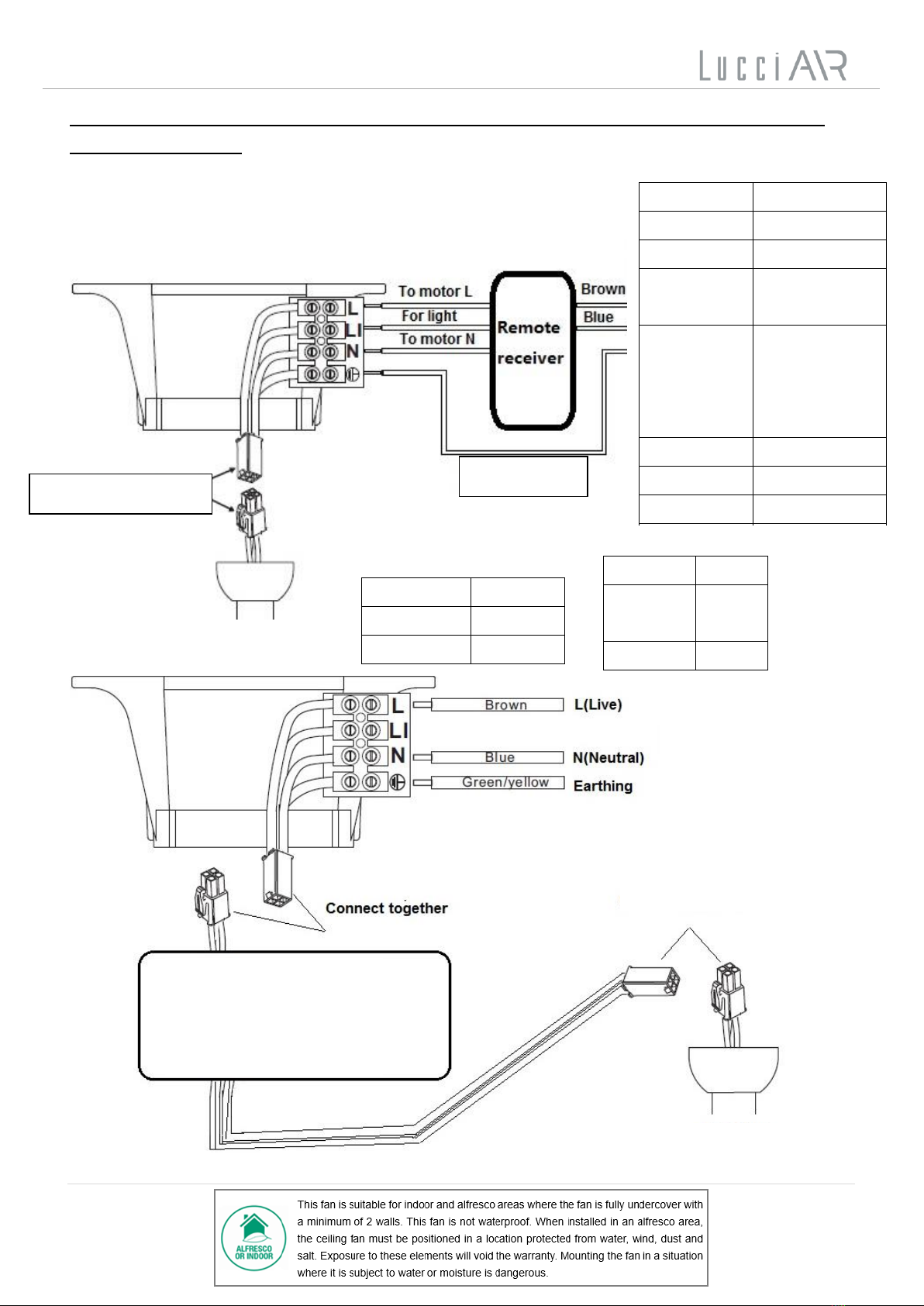

USE WITH REMOTE WIRING DIAGRAM: (REMOTE sold separately)
1/ Remote without plugs
2/ Remote with plugs
Fig. 9
Fig. 10

Fijian II Installation Instructions
9 | P a g e

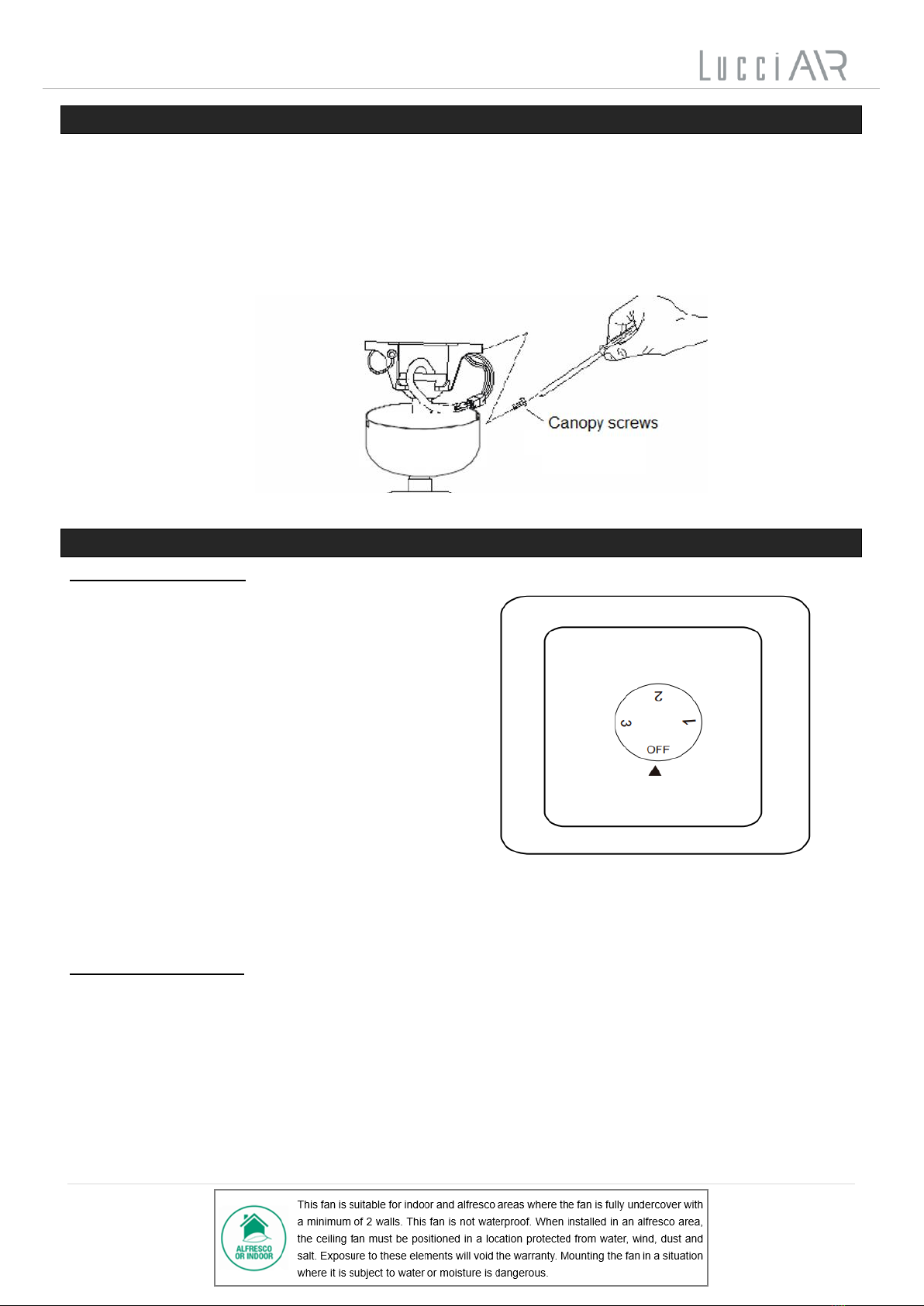

FINISHING THE INSTALLATION
⚫After completing the electrical connection at the mounting bracket terminal block, connect the ceiling
fan wiring via the quick connector plug.
⚫Cover the mounting bracket with the canopy. Ensure all electrical wiring is tucked inside the canopy
and that the wires are not damaged during this step. Secure the canopy to the hanger bracket using
the screws provided.
USING YOUR CEILING FAN
FAN WALL CONTROL
Turn on the power and check the operation of the fan.
• OFF Position – Fan off
• 3rd Position – Low fan speed
• 2nd Position – Medium fan speed
• 1st Position – High fan speed

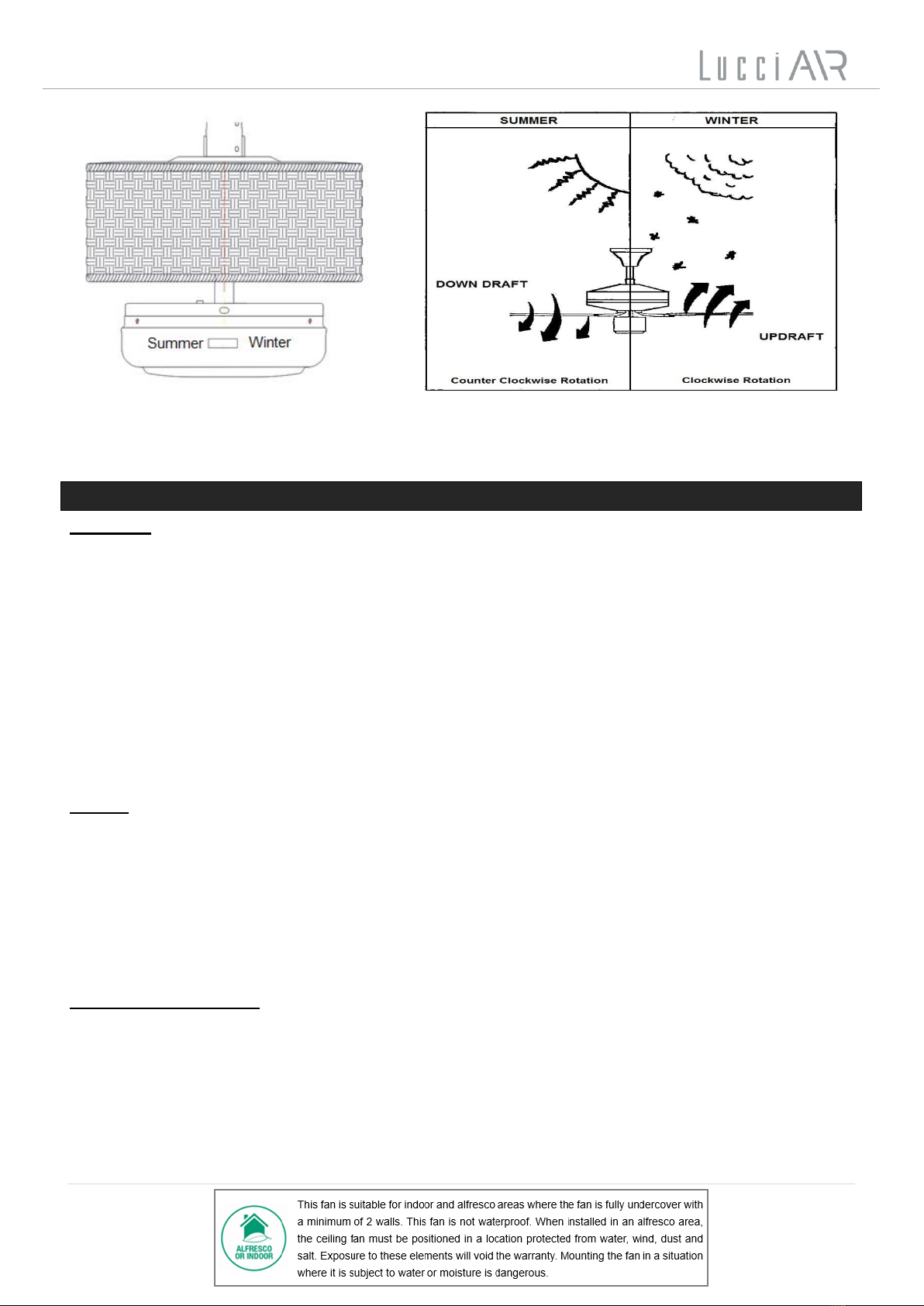

REVERSE FUNCTION
Your ceiling fan can operate either in fan mode or reverse fan mode.
SUMMER Mode: The reverse switch should be in the “down” (SUMMER) position to rotate the fan in an
anticlockwise direction. The airflow will be directed downwards, for cooling in summer.
WINTER Mode: The reverse switch should be in the “up” (WINTER) position to rotate the fan in a
clockwise direction. The airflow will be directed upwards assisting in the circulation of warm air, for energy
conservation in winter.
Fig. 12
Fig. 11

Fijian II Installation Instructions
10 | P a g e
AFTER INSTALLATION
WOBBLE:
NOTE: ceiling fans tend to move during operation due to the fact that they are mounted on a rubber
grommet. If the fan was mounted rigidly to the ceiling it would cause excessive vibration. Movement of a
few centimetres is quite acceptable and DOES NOT suggest any problem.
TO REDUCE THE FAN WOBBLE: Please check that all screws which fix the mounting bracket and down
rod are secure.
BALANCING KIT: A balancing kit is provided to balance the ceiling fan on initial installation. Please refer
to the instruction on how to use the balancing kit. The balancing kit can be used to assist re-balancing
should the ceiling fan become un-balanced again. Store your balancing kit away after installation for
future use if required.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and
frequency signals superimposed in the electricity for off-peak hot water control, may cause a change in
fan motor noise. This is normal. Please allow a 24-hour “breaking-in” period, most noises associated with
a new fan disappear during this time. Please note that this is not a product fault and as such is not covered
under warranty –All electric motors are audible to some extent.
CARE AND CLEANING:
•Periodic cleaning of your ceiling fan is the only maintenance required. Use a soft brush or lint free
cloth to avoid scratching the paint finish. Please turn power off when you do so.
•Do not use water when cleaning your ceiling fan. It could damage the motor or the blades and create
the possibility of an electrical shock.
•The motor has a permanently lubricated ball bearing so there is no need to oil
NOTE: Always turn off the power at the mains switch before attempting to clean your fan.
Fig. 13

Fijian II Installation Instructions
11 | P a g e
FAN models
Rated Voltage
Rated power (motor)
Rated power for light
LD-051979-PLASTIC
220-240VAC
75W
Light not included
WARRANTY INFORMATION
IN EUROPE – If you are a European customer please contact the retail outlet where the fan was
purchased for warranty service.
TECHNICAL INFORMATION

Fijian II Installation Instructions
12 | P a g e
VIELEN DANK FÜR IHREN KAUF
Vielen Dank, dass Sie sich für dieses Qualitätsprodukt von Lucci entschieden haben. Um eine korrekte
Funktion und Sicherheit zu gewährleisten, lesen und bewahren Sie bitte alle Anweisungen auf, bevor Sie
das Produkt verwenden.
SICHERHEITSVORKEHRUNGEN
1. Dieses Gerät kann von Kindern ab 8 Jahren sowie Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder Mangel an Erfahrung und Wissen im Umgang mit dem Gerät verwendet werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
Die Reinigung und Wartung dürfen nicht durch Kinder ohne Aufsicht erfolgen.
2. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
3. In die feste Verkabelung muss ein allpoliger Trennschalter gemäß den örtlichen Verkabelungsvorschriften eingebaut
werden.
4. Entsorgen Sie elektrische Geräte nicht als unsortierten Siedlungsabfall, nutzen Sie separate Sammelstellen. Wenden
Sie sich an Ihre Gemeindeverwaltung, um Informationen über die verfügbaren Sammelsysteme zu erhalten. Wenn
Elektrogeräte auf Deponien entsorgt werden, können Gefahrstoffe in das Grundwasser sickern und in die Nahrungskette
gelangen, was Ihrer Gesundheit und Ihrem Wohlbefinden schadet.
5. Das Bauelement, an dem der Ventilator montiert werden soll, muss eine Tragfähigkeit von 40 kg haben.
6. Der Ventilator sollte so montiert werden, dass sich die Rotorblätter mindestens 2,3 m über dem Boden befinden 。
7. Dieser Ventilator ist für Innen- und Außenbereiche geeignet, sofern er sich vollständig unter einem Dach befindet und von
mindestens 2 Wänden umgeben ist. Dieser Ventilator ist nicht wasserfest. Im Freien muss der Deckenventilator an einem
Ort installiert werden, der vor Wasser, Wind, Staub und Salz geschützt ist. Andernfalls erlischt die Garantie. Es ist gefährlich,
den Ventilator an einem Ort zu installieren, an dem er weder vor Wasser noch Feuchtigkeit geschützt ist.
8. Nur ein qualifizierter Elektriker darf die Installation durchführen.
9. WARNUNG: Bei ungewöhnlichen Unwucht- oder Schwenkbewegungen ist der Deckenventilator sofort außer Betrieb zu
nehmen und der Hersteller, sein Servicepartner oder entsprechend qualifizierte Personen zu kontaktieren.
10. Teile der Sicherheitsaufhängung müssen vom Hersteller, seinem Servicepartner oder entsprechend qualifizierten
Personen ausgetauscht werden.
11. Die Befestigungsmittel für die Deckenmontage, wie z. B. Haken oder andere Vorrichtungen, müssen so fest montiert
werden, dass sie das 4-fache Gewicht des Deckenventilators halten können. Die Montage des Aufhängungssystems muss
vom Hersteller, seinem Servicepartner oder entsprechend qualifizierten Personen ausgeführt werden.

Fijian II Installation Instructions
13 | P a g e
VOR DER MONTAGE
Packen Sie den Lüfter aus und identifizieren Sie die Teile sorgfältig. Beachten Sie dazu Abb. 1.
1
1 x Halterung
2
1 x Konsole
3
Deckenstange mit Kugelgelenk x 1
4
Motor x 1
5
Rotorblätter x 5
6
Schaltergehäuse x 1
7
Rotorblatthalter x 5
8
Montageschrauben x 2
9
Motorschraube x 11
10
Rotorblatt-Befestigungsschrauben mit Unterlegscheibe x 16
11
1 Satz Ausgleichsgewichte
12
1 x Wandschaltersatz
Abb.1

Fijian II Installation Instructions
14 | P a g e
MONTAGE DER HALTERUNG
•Der Deckenventilator muss an einer Stelle montiert werden, an dem die Rotorblattspitzen einen
Mindestabstand von 300 mm zu den nächsten Gegenständen oder Wänden haben.
•Befestigen Sie den Aufhängebügel mit den beiden mitgelieferten langen Schrauben an einem
Deckenbalken odereiner Struktur, die eine Last von mindestens 40 kg tragen kann.Stellen Sie sicher,
dass mindestens 30 mm der Schraube in das tragende Bauteil eingeschraubt sind.
HINWEIS: Die mitgelieferten Befestigungsschrauben sind nur für Holzkonstruktionen geeignet.
Für andere Konstruktionen als Holz MUSS der entsprechende Schraubentyp verwendet werden.
Montage an einer Schrägdecke
Diese Ventilator-Aufhängung eignet sich für eine
maximale Deckenschräge von 22 Grad.
Abb. 2
Abb. 3
DER BALKEN MUSS
BIS ZU 40 KG TRAGEN
KÖNNEN
DIESES BILD DIENT NUR ZUR VERANSCHAULICHUNG
UND ZEIGT NICHT DIE TATSÄCHLICHE HALTERUNG.

Fijian II Installation Instructions
15 | P a g e
AUFHÄNGEN DES VENTILATORS
Installation der Deckenstange
1. Lösen Sie die Aufhängung. (siehe Abb.4)
2. Führen Sie die Deckenstange durch die Konsole.
3. Führen Sie die Motorlitzen durch dieDeckenstange und befestigen Sie dann die Aufhängung wieder
an der Deckenstange.
4. Stecken Sie die Deckenstange durch das Verbindungsstück, richten Sie die Löcher am
Verbindungsstück an den Löchern der Deckenstange aus und stecken Sie den Bolzen durch die
Löcher. Führen Sie dann den Stift bis zum Ende des Bolzens ein.
5. Fixieren Sie zum Schluss die Deckenstange und das Verbindungsstück durch Anziehen der zwei
Stellschrauben am Verbindungsstück.
Abb. 4
PLUG
ANSCHLUSSSTECK
ER
LEAD WIRES
ANSCHLUS
SDRÄHTE
Set screws
Stellschrauben
CEILING CANOPY
DECKENKONSOLE
DOWN ROD
DECKENSTANGE
PIN
STIFT
Coupling
Verbindungsstück
BOLT
BOLZEN
TOP HOUSING
OBERES GEHÄUSE
Hanger ball
Aufhängung
PLUG
ANSCHLUSSSTECK
ER
LEAD WIRES
ANSCHLUS
SDRÄHTE
Set screws
Stellschrauben
CEILING CANOPY
DECKENKONSOLE
DOWN ROD
DECKENSTANGE
PIN
STIFT
Coupling
Verbindungsstück
BOLT
BOLZEN
TOP HOUSING
OBERES GEHÄUSE
Hanger ball
Aufhängung
Abb.4

Fijian II Installation Instructions
16 | P a g e
AUFHÄNGEN DES VENTILATORS
Halten Sie den kompletten Ventilator unter die Halterung. Die Sicherungsnut (A) der Kugelaufhängung
muss in den Anschlag (B) der Halterung (C) greifen, um ein Verdrehen des Ventilators im Betrieb zu
verhindern. (Abb. 4)
ROTORMONTAGE
Anbringen der Ventilatorflügel
1. Entfernen Sie vor der Installation der Ventilatorflügel die Motorschrauben.
2. Montieren Sie die Rotorblätter und die dazugehörigen Halterungen mit dem Schraubensatz. (Abb. 6)
3. Befestigen Sie das Rotorblatt am Motor, indem Sie 2 Schrauben mit Unterlegscheiben anziehen.
Achten Sie darauf, dass alle Schrauben fest angezogen sind. Dadurch verringert sich die Gefahr
eines Materialverzugs oder einer Unwucht. (Die Schrauben nicht überdrehen, andernfalls werden
die Rotorblätter beschädigt. Wiederholen Sie dengleichen Schritt bei denübrigen Rotorblättern. (Abb.
7)
LICHTFUNKTION (Das Beleuchtungskit wird separat verkauft.)
Der Ventilator kann mit einem Beleuchtungsset von Beacon lighting verwendet werden. Entfernen
Sie den Gehäusedeckel des Beleuchtungssatzes und installieren Sie den Beleuchtungssatz am
Schaltergehäuse. Einzelheiten finden Sie in der Installationsanleitung für den Beleuchtungssatz.
Das Licht des Ventilators kann per Fernbedienung gesteuert werden. Abb.9 &Abb.10
Abb. 5
Abb. 7
Abb. 6

Fijian II Installation Instructions
17 | P a g e
BLOCKSCHALTBILD
WARNUNG: ZUR EIGENEN SICHERHEIT SOLLTEN ALLE ELEKTRISCHEN ANSCHLÜSSE VON
EINEM GEPRÜFTEN ELEKTRIKER HERGESTELLT WERDEN.
HINWEIS: IN DER FESTVERDRAHTUNG SOLLTE EIN ZUSÄTZLICHER TRENNSCHALTER FÜR
ALLE PHASEN VORGESEHEN WERDEN.
SCHALTBILD FÜR WANDSCHALTER:
Abb. 8
Supply input 220-
240VAC
NETZEINGANG
220-240 V AC
Rotary Switch
DREHSCHALTER
Wall Controller
WANDSCHALTER
Speed 1
Geschwindigkeit 1
Speed 2
Geschwindigkeit 2
Speed 3
Geschwindigkeit 3

Fijian II Installation Instructions
18 | P a g e
VERWENDUNG MIT SCHALTBILD FÜR FERNBEDIENUNG: (FERNBEDIENUNG wird
separat angeboten)
1/ Fernbedienung ohne Stecker
2/ Fernbedienung mit Stecker
Abb. 9
Abb. 10
Gelb/Grün
Verbindungsstecker
220-240 V AC
Stromversorgung von
der Decke
Miteinander verbinden
Ventilatorgehäuse
To motor L
Zu Motor L
For light
Für Beleuchtung
To motor N
Für Motor N
Remote receiver
Fernbedienungsemp
fänger
220-240Vac
Power supply
From ceiling
L(Live)
220-240 V AC
Stromversorgung
von der Decke
L(Phase)
N(Neutral)
N (Nullleiter)
Earthing
Erdung
Brown
Braun
Blue
Blau
L(Live)
L(Phase)
N(Neutral)
N
(Nullleiter)
Earthing
Erdung
Brown
Braun
Blue
Blau
Green/yellow
Grün/gelb
Eingang
Fernbedienbarer Empfänger
Ausgang

Fijian II Installation Instructions
19 | P a g e
ABSCHLUSS DER INSTALLATION
⚫Nachdem Sie den elektrischen Anschluss an der Klemmleiste der Halterung abgeschlossen haben,
können Sie den Deckenventilator über die Schnellkupplung anschließen.
⚫Bringen Sie die Konsole über der Halterung an. Achten Sie darauf, dass alle Elektrokabel unter der
Konsole verlegt sind und dass bei diesem Schritt keine Kabel eingeklemmt werden. Schrauben Sie
die Konsole mit den beiliegenden Schrauben an der Aufhängung an.
BENUTZUNG DES DECKENVENTILATORS
VENTILATOR WANDSTEUERUNG
Schalten Sie die Stromversorgung ein und prüfen Sie den Betrieb des Ventilators.
• OFF-Position –Ventilator ist aus
• 3. Position –niedrige Ventilatorgeschwindigkeit
• 2. Position – mittlere Ventilatorgeschwindigkeit
• 1. Position – hohe Ventilatorgeschwindigkeit
LINKSLAUF
Der Deckenventilator kann wahlweise auf Rechts- oder auf Linkslauf eingestellt werden.
SOMMER-Modus: Um den Ventilator gegen den Uhrzeigersinn drehen zu lassen, muss der
Linkslaufschalter nach „unten“ gestellt werden (Postion SOMMER). Der Luftstrom wird nach unten
geleitet, um im Sommer zu kühlen.
WINTER-Modus: Der Linkslaufschalter muss nach „oben“ gestellt sein (Postion WINTER), um den
Ventilator im Uhrzeigersinn drehen zu lassen. Der Luftstrom wird nach oben geleitet. und unterstützt so
die Zirkulation warmer Luft. Dadurch können Sie im Winter Energie sparen.
Abb. 12
Abb. 11
Konsolen-Schrauben

Fijian II Installation Instructions
20 | P a g e
NACH DER INSTALLATION
UNRUNDE BEWEGUNG:
HINWEIS: Deckenventilatoren laufen während des Betriebs häufig unrund, da sie auf einer
Gummidichtung montiert sind. Wenn der Ventilator fest an der Decke montiert wäre, würden übermäßige
Vibrationen entstehen. Eine Pendelbewegung von wenigen Zentimetern ist akzeptabel und weist nicht
auf ein Problem hin.
VENTILATORUNWUCHT VERRINGERN: Prüfen Sie, ob alle Befestigungsschrauben an der Halterung
und Deckenstange fest angezogen sind.
AUSGLEICHSGWICHTE: Im Lieferumfang enthalten ist ein Gewichteset zum Auswuchten des
Deckenventilators bei der Erstmontage. Beachten Sie die Anweisungen zur Benutzung der Gewichte.
Sollte der Deckenventilator über das normale Maßhinaus unrund laufen, kann er mithilfe der Gewichte
erneut ausgewuchtet werden. Bewahren Sie die Gewichte nach der Montage für spätere Zwecke gut auf.
GERÄUSCHE:
In einer ruhigen Umgebung (insbesondere nachts) hören Sie gelegentlich vielleicht leise Geräusche.
Leichte Stromschwankungen und Frequenzsignale, die zwecks Warmwasserregulierung außerhalb der
Hauptlastzeiten auf das Leitungsnetz übersprechen, können sich auf die Geräuschentwicklung des
Ventilatormotors auswirken. Dies ist normal. Bitte haben Sie Geduld. Nach einer „Einlaufzeit“ von 24
Stunden, verschwinden die meisten durch einen neuen Ventilator erzeugten Geräusche. Bitte beachten
Sie, dass dies kein Produktfehler ist und somit nicht von der Garantie abgedeckt ist. Alle Elektromotoren
sind bis zu einem gewissen Grad hörbar.
PFLEGE UND REINIGUNG:
•Die regelmäßige Reinigung Ihres Deckenventilators ist die einzige Wartung, die erforderlich ist.
Benutzen Sie eine weiche Bürste oder ein fusselfreies Tuch, um zu verhindern, dass die Lackierung
Abb. 13
Sommer Winter
ABWIND
AUFWIND
Drehrichtung gegen den Uhrzeigersinn
Drehrichtung im Uhrzeigersinn
