Makita 4327 User manual

GB Jig Saw Instruction Manual
F Scie sauteuse Manuel d’instructions
D Stichsäge Betriebsanleitung
I Seghetto alternativo Istruzioni per l’uso
NL Decoupeerzaag Gebruiksaanwijzing
E Sierra caladora Manual de instrucciones
P Serra tico-tico Manual de instruções
DK Dekupørsav Brugsanvisning
GR Παλινδρομικ πρινι Οδηγίες χρήσεως
4326
4327
4328
4329

2
12
34
56
78
13
10
7
8911
7
6
12
6
89
5
6
7
4
23
1
008153
008084
008154
008082
008083
008085
008086
008167

3
910
11 12
13 14
15 16
17
7
6
12
15 16
7
6
12
14
12
008090
008087 008088
008089
008091 008092
008093 008094

4
17 18
19 20
21 22
23 24
20
19
21
24
25
20
23
24
22
20 25
19
6
23 7
20
21
7
6
20
22
19
20
21
20
19
13 18
008095
005454
005455
008096
002776
002777
008098
008097

5
25 26
27 28
29
28
26
28
27
26
20
21
008102
008099 008100
008101

6
ENGLISH (Original instructions)
Explanation of general view
1 Cutting action changing lever
2 Switch trigger
3Lockbutton
4 Speed adjusting dial
5 Blade holder
6Bolt
7Hexwrench
8 Blade
9Roller
10 Hook
11 Retainer
12 Base
13 Dust cover
14 Cutting line
15 Edge
16 Graduation
17 Starting hole
18 Hose
19 Steel base type
20 Rip fence (Guide rule)
21 Aluminum base type
22 Guide facing
23 Fence guide
24 Threaded knob
25 Pin
26 Anti-splintering device
27 Protrusions
28 Aluminum base
29 Cover plate
SPECIFICATION
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
ENE019-1
Intended use
The tool is intended for the sawing of wood, plastic and
metal materials. As a result of the extensive accessory
and saw blade program, the tool can be used for many
purposes and is very well suited for curved or circular
cuts.
ENF002-2
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated and can, therefore, also be used from
sockets without earth wire.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB016-3
JIG SAW SAFETY WARNINGS
1. Hold power tool by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Cutting accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and
could give the operator an electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body
leaves it unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the work-
piece before cutting so that the blade will not
strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the work-
piece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
Model 4326 4327 4328 4329
Length of stroke 18 mm 18 mm 18 mm 18 mm
Blade type B type
Max. cutting
capacities
Wood 65 mm 65 mm 65 mm 65 mm
Mild steel 6 mm 6 mm 6 mm 6 mm
Strokes per minute (min–1) 3,100 500 – 3,100 500 – 3,100 500 – 3,100
Overall length
217 mm
(Steel base type) 217 mm (Steel base type) 217 mm 223 mm
223 mm
(Aluminum base type) 223 mm (Aluminum base type)
Net weight
1.8 kg
(Steel base type) 1.8 kg (Steel base type) 1.8 kg 1.9 kg
1.9 kg
(Aluminum base type) 1.9 kg (Aluminum base type)
Safety class /II

7
11. Always switch off and wait for the blade to come
to a complete stop before removing the blade
from the workpiece.
12. Do not touch the blade or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
13. Do not operate the tool at no-load unnecessarily.
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
15. Always use the correct dust mask/respirator for
the material and application you are working
with.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and unplugged before adjusting or checking function on the tool.
Selecting the cutting action (For models 4328/4329) (Fig. 1)
This tool can be operated with an orbital or a straight line (up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and greatly increases cutting speed.
To change the cutting action, just turn the cutting action changing lever to the desired cutting action position.
Refer to the table to select the appropriate cutting action.
006582
Switch action (Fig. 2)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
Speed adjusting dial (For models 4327/4328/4329)
(Fig. 3)
The tool speed can be infinitely adjusted between 500
and 3,100 strokes per minute by turning the adjusting
dial. Higher speed is obtained when the dial is turned in
the direction of number 6; lower speed is obtained when
it is turned in the direction of number 1.
Refer to the table to select the proper speed for the work-
piece to be cut. However, the appropriate speed may dif-
fer with the type or thickness of the workpiece. In
general, higher speeds will allow you to cut workpieces
faster but the service life of the blade will be reduced.
006583
Position Cutting action Applications
0 Straight line cutting action
For cutting mild steel, stainless steel and plastics.
For clean cuts in wood and plywood.
I Small orbit cutting action For cutting mild steel, aluminum and hard wood.
II Medium orbit cutting action
For cutting wood and plywood.
For fast cutting in aluminum and mild steel.
III Large orbit cutting action For fast cutting in wood and plywood.
Workpiece to be cut Number on adjusting dial
Wood 5 – 6
Mild steel 3 – 6
Stainless steel 3 – 4
Aluminum 3 – 6
Plastics 1 – 4

8
CAUTION:
• If the tool is operated continuously at low speeds for a
long time, the motor will get overloaded and heated up.
• The speed adjusting dial can be turned only as far as 6
and back to 1. Do not force it past 6 or 1, or the speed
adjusting function may no longer work.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Installing or removing saw blade (Fig. 4 & 5)
CAUTION:
• Always clean out all chips or foreign matter adhering to
the blade and/or blade holder. Failure to do so may
cause insufficient tightening of the blade, resulting in a
serious personal injury.
• Do not touch the blade or the workpiece immediately
after operation; they may be extremely hot and could
burn your skin.
• Always secure the blade firmly. Insufficient tightening of
the blade may cause blade breakage or serious per-
sonal injury.
• Use only B type blades. Using blades other than B type
blades causes insufficient tightening of the blade,
resulting in a serious personal injury.
To install the blade, loosen the bolt counterclockwise on
the blade holder with the hex wrench.
With the blade teeth facing forward, insert the blade into
the blade holder as far as it will go. Make sure that the
back edge of the blade fits into the roller. Then tighten the
bolt clockwise to secure the blade.
To remove the blade, follow the installation procedure in
reverse.
NOTE:
• Occasionally lubricate the roller.
Hex wrench storage (Fig. 6)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.
Adjusting roller (For models 4326/4327) (Fig. 7)
Loosen the bolt on the back of the tool base with the hex
wrench. Move the retainer so that the roller contacts the
blade lightly. Then tighten the bolt to secure the tool base
and the retainer.
NOTE:
• Occasionally lubricate the roller.
Dust cover (Fig. 8)
CAUTION:
• Always wear safety goggles even when operating the
tool with the dust cover lowered.
Lower the dust cover to prevent chips from flying. How-
ever, when making bevel cuts, raise it all the way.
OPERATION
CAUTION:
• Always hold the base flush with the workpiece. Failure
to do so may cause blade breakage, resulting in a seri-
ous injury.
• Advance the tool very slowly when cutting curves or
scrolling. Forcing the tool may cause a slanted cutting
surface and blade breakage.
Turn the tool on without the blade making any contact
and wait until the blade attains full speed. Then rest the
tool base flat on the workpiece and gently move the tool
forward along the previously marked cutting line. (Fig. 9)
Bevel cutting
CAUTION:
• Always be sure that the tool is switched off and
unplugged before tilting the tool base.
• Raise the dust cover all the way before making bevel
cuts.
With the base tilted, you can make bevel cuts at any
angle between 0° and 45° (left or right). (Fig. 10)
Loosen the bolt on the back of the base with the hex
wrench. Move the tool base so that the bolt is positioned
in the center of the cross-shaped slot in the base.
(Fig. 11)
Tilt the base until the desired bevel angle is obtained.
The edge of the motor housing indicates the bevel angle
by graduations. Then tighten the bolt to secure the base.
(Fig. 12)
Front flush cuts (Fig. 13)
Loosen the bolt on the back of the tool base with the hex
wrench, and slide the base all the way back. Then tighten
the bolt to secure the tool base.
Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm or more in diam-
eter. Insert the blade into this hole to start your cut.
(Fig. 14)
B) Plunge cutting
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
(1) Tilt the tool up on the front edge of the base with
the blade point positioned just above the work-
piece surface. (Fig. 15)
(2) Apply pressure to the tool so that the front edge of
the base will not move when you switch on the tool
and gently lower the back end of the tool slowly.
(3) As the blade pierces the workpiece, slowly lower
the base of the tool down onto the workpiece sur-
face.
(4) Complete the cut in the normal manner.
Finishing edges (Fig. 16)
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead
of using a coolant.

9
Dust extraction (Fig. 17)
Clean cutting operations can be performed by connecting
this tool to a Makita vacuum cleaner. Insert the hose of
the vacuum cleaner into the hole at the rear of the tool.
Lower the dust cover before operation.
NOTE:
• Dust extraction cannot be performed when making
bevel cuts.
Rip fence (optional accessory)
CAUTION:
• Always be sure that the tool is switched off and
unplugged before installing or removing accessories.
1. Straight cuts (Fig. 18, 19, 20 & 21)
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts.
To install, insert the rip fence into the rectangular hole
on the side of the base with the fence guide facing
down. Slide the rip fence to the desired cutting width
position, then tighten the bolt to secure it.
2. Circular cuts (Fig. 22, 23, 24 & 25)
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows.
Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up. Insert
the circular guide pin through either of the two holes
on the fence guide. Screw the threaded knob onto the
pin to secure the pin.
Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the tool base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27
when cutting circles or arcs.

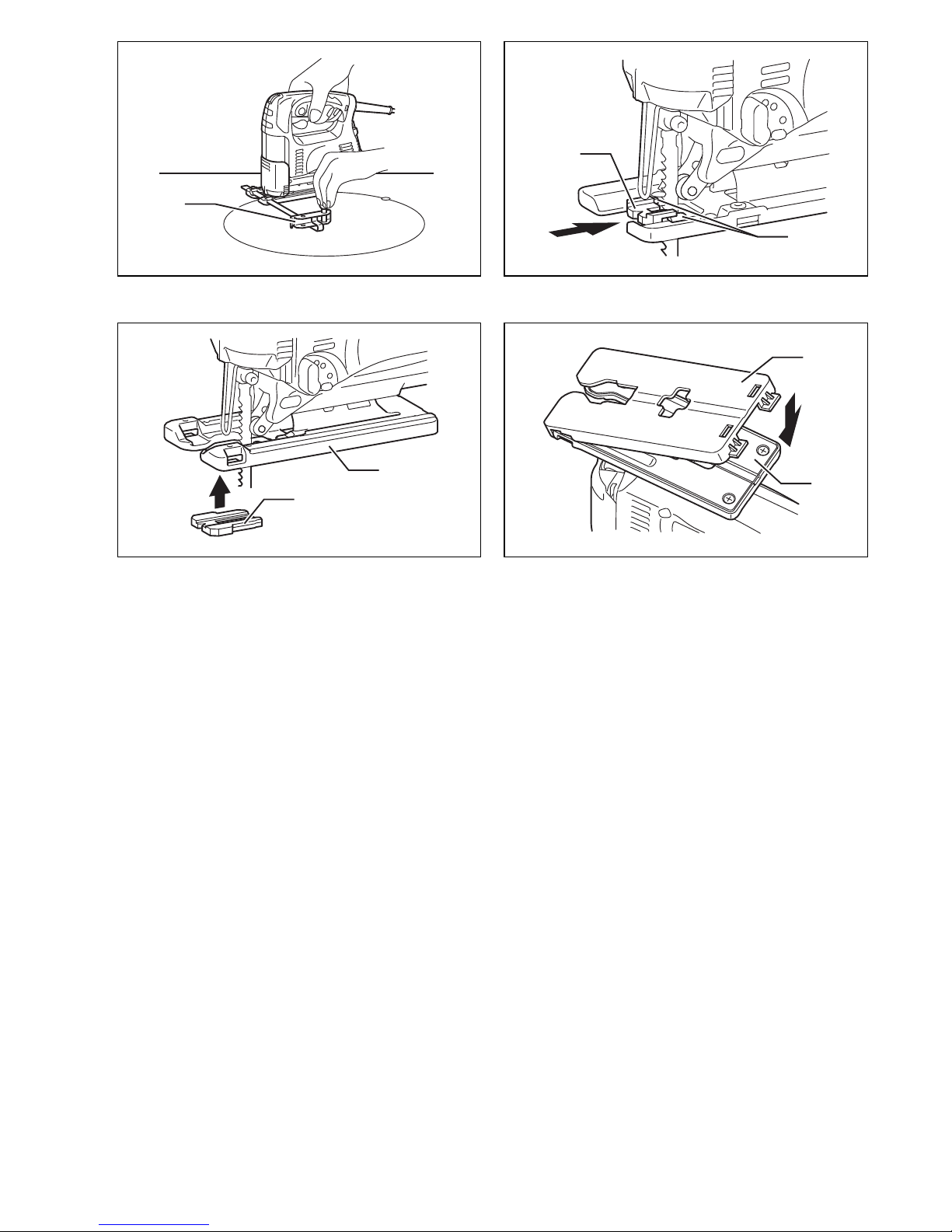

Anti-splintering device for steel base (optional
accessory) (Fig. 26)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the base
all the way forward and insert it between the two protru-
sions of the base.
NOTE:
• The anti-splintering device cannot be used when mak-
ing bevel cuts.
Anti-splintering device for aluminum base
(optional accessory) (Fig. 27)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the tool
base all the way forward and fit it from the back of tool
base. When you use the cover plate, install the anti-splin-
tering device onto the cover plate.
CAUTION:
• The anti-splintering device cannot be used when mak-
ing bevel cuts.
Cover plate for aluminum base (optional
accessory) (Fig. 28)
Use the cover plate when cutting decorative veneers,
plastics, etc. It protects sensitive or delicate surfaces
from damage. Fit it on the back of the tool base.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection or
maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY, repairs,
carbon brush inspection and replacement, any other
maintenance or adjustment should be performed by
Makita Authorized Service Centers, always using Makita
replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Jig saw blades
• Hex wrench 3
• Rip fence (guide rule) set
• Anti-splintering device
• Hose (For vacuum cleaner)
• Cover plate (For aluminum base type)
NOTE:
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Model 4326, 4327
Sound pressure level (LpA): 86 dB (A)
Sound power level (LWA): 97 dB (A)
Uncertainty (K): 3 dB (A)
Model 4328, 4329
Sound pressure level (LpA): 83 dB (A)
Sound power level (LWA): 94 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Model 4326, 4327
Work mode: cutting boards
Vibration emission (ah, B): 5.5 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting sheet metal
Vibration emission (ah, M): 5.5 m/s2
Uncertainty (K): 1.5 m/s2
Model 4328, 4329
Work mode: cutting boards
Vibration emission (ah, B): 7.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting sheet metal
Vibration emission (ah, M): 5.0 m/s2
Uncertainty (K): 1.5 m/s2

10
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-17
For European countries only
EC Declaration of Conformity
Makita declares that the following Machine(s):
Designation of Machine:
Jig Saw
Model No./ Type: 4326, 4327, 4328, 4329
Conforms to the following European Directives:
2006/42/EC
They are manufactured in accordance with the following
Standard or standardized documents:
EN60745
The Technical file in accordance with 2006/42/EC is
available from:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
31.12.2013
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

11
FRANÇAIS (Instructions originales)
Descriptif
1 Levier de sélection du type de
coupe
2 Gâchette
3 Bouton de blocage
4 Molette de réglage
de la vitesse
5 Tige porte-lame
6 Boulon
7 Clé hexagonale
8 Lame
9 Galet
10 Ergot
11 Guide
12 Base
13 Protecteur
14 Trait de coupe
15 Bord
16 Graduation
17 Trou d’amorce
18 Tuyau
19 Avec base d’acier
20 Guide parallèle (règle de gui-
dage)
21 Avec base d’aluminium
22 Face du guide
23 Guide de garde
24 Bouton fileté
25 Broche
26 Dispositif anti-éclat
27 Parties salliantes
28 Base d’aluminium
29 Plaque de recouvrement
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids selon la procédure EPTA 01/2003
ENE019-1
Utilisations
L’outil est conçu pour la coupe des matériaux de bois, de
plastique et de métal. L’étendue de la gamme d’accessoi-
res et de lames disponibles permet d’utiliser l’outil à des
fins multiples et le rend tout particulièrement adéquat
aux coupes curvilignes et circulaires.
ENF002-2
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il
peut de ce fait être alimenté sans mise à la terre.
GEA010-1
Consignes de sécurité générales pour outils élec-
triques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas
respectées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB016-3
CONSIGNES DE SÉCURITÉ POUR SCIE
SAUTEUSE
1. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché ou avec
son propre cordon d’alimentation. Le contact de
l’outil tranchant avec un fil sous tension peut mettre
les parties métalliques de l’outil électrique sous ten-
sion et causer un choc électrique chez l’utilisateur.
Modèle 4326 4327 4328 4329
Longueur de course 18 mm 18 mm 18 mm 18 mm
Type de lame Type B
Capacité
de coupe
max.
Bois 65 mm 65 mm 65 mm 65 mm
Acier
doux 6 mm 6 mm 6 mm 6 mm
Nombre de courses/
mn (min–1) 3 100 500 – 3 100 500 – 3 100 500 – 3 100
Longueur hors tout
217 mm
(Avec base d’acier) 217 mm (Avec base d’acier) 217 mm 223 mm
223 mm
(Avec base d’aluminium) 223 mm (Avec base d’aluminium)
Poids net
1,8 kg
(Avec base d’acier) 1,8 kg (Avec base d’acier) 1,8 kg 1,9 kg
1,9 kg
(Avec base d’aluminium) 1,9 kg (Avec base d’aluminium)
Niveau de sécurité /II

12
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer et soutenir la pièce
sur une surface stable. Si vous la tenez avec la
main ou l’appuyez contre une partie du corps, la
pièce sera instable et vous risquez d’en perdre la
maîtrise.
3. Utilisez toujours des lunettes de protection. Des
lunettes ordinaires ou de soleil NE sont PAS des
lunettes de protection.
4. Attention aux clous. Avant l’utilisation, vérifiez la
présence de clous sur la pièce et, le cas échéant,
retirez-les.
5. Ne pas scier d’éléments dont le diamètre
dépasse la capacité de coupe de la scie.
6. Vérifiez s’il y a un espace suffisant sous la pièce
à travailler avant la coupe, afin que la lame ne
frappe pas le plancher, l’établi, etc.
7. Tenir fermement l’outil en main.
8. Vérifier que la lame n’est pas en contact avec
l’élément à scier avant de mettre la scie sau-
teuse en marche.
9. Ne jamais approcher les mains des organes
mobiles.
10. Ne pas laisser l’outil fonctionner tout seul. Ne le
mettre en marche que lorsque vous l’avez en
main.
11. Couper l’alimentation et attendre que la lame
soit complètement arrêtée avant de dégager la
lame d’un élément partiellement scié.
12. Ne jamais toucher directement la lame immédia-
tement après avoir scié en raison des risques de
brûlure.
13. Ne faites pas fonctionner inutilement l’outil sans
charge.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière dégagée lors du travail ne soit inhalée ou
n’entre en contact avec la peau. Suivez les con-
signes de sécurité du fournisseur du matériau.
15. Utilisez toujours un masque antipoussières ou
un masque filtrant approprié au matériau à tra-
vailler et à l’outil utilisé.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE laissez PAS une impression de confort ou d’habi-
tude de l’outil (acquise par une utilisation répétée)
remplacer une adhérence stricte aux consignes de
sécurité de l’outil en question. La MAUVAISE UTILI-
SATION de l’outil ou l’ignorance des consignes de
sécurité indiquées dans ce manuel d’instructions
peut entraîner une blessure grave.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et débranché avant de l’ajuster ou de vérifier son fonctionnement.
Sélection du type de coupe (Pour les modèles 4328/4329) (Fig. 1)
L’outil peut effectuer des coupes orbitales ou des coupes en ligne droite (vers le haut et vers le bas). La coupe orbitale
lance la lame vers l’avant sur la course de coupe et améliore grandement la vitesse de coupe.
Pour modifier le type de coupe, tournez simplement le levier de sélection du type de coupe sur la position correspon-
dant au type de coupe voulu.
Reportez-vous au tableau pour sélectionner le type de coupe adéquat.
006582
Interrupteur (Fig. 2)
ATTENTION :
• Avant de brancher l’outil, vérifiez toujours que la
gâchette fonctionne correctement et qu’elle revient sur
la position “OFF” quand vous la relâchez.
Pour mettre l’outil en marche, tirez simplement sur la
gâchette. Relâchez la gâchette pour l’arrêter.
Pour un sciage continu, tirez sur la gâchette et enfoncez
le bouton de blocage.
Pour arrêter l’outil quand il fonctionne en position blo-
quée, tirez à fond sur la gâchette puis relâchez-la.
Molette de réglage de la vitesse
(Pour les modèles 4327/4328/4329) (Fig. 3)
Vous pouvez régler la vitesse de l’outil sur toute valeur
comprise entre 500 et 3 100 courses par minute en tour-
nant la molette de réglage. La vitesse augmente quand
vous tournez la molette vers le chiffre 6, et elle diminue
quand vous tournez la molette vers le chiffre 1.
Pour sélectionner la vitesse qui convient en fonction du
matériau, voyez le tableau. Toutefois, la vitesse qui con-
vient peut varier en fonction du type ou de l’épaisseur du
matériau. En général, des vitesses rapides permettront
de couper les matériaux plus rapidement, mais cela
réduira la durée de service de la lame.
Position Type de coupe Applications
0 Coupe en ligne droite Pour la coupe d’acier doux, d’acier inoxydable et de matériaux en plastique.
Pour des coupes nettes dans du bois et du contreplaqué.
I Coupe à petite orbite Pour la coupe d’acier doux, d’aluminium et de bois dur.
II Coupe à orbite moyenne Pour la coupe de bois et de contreplaqué.
Pour des coupes rapides dans de l’aluminium et de l’acier doux.
III Coupe à grande orbite Pour la coupe rapide de bois et de contreplaqué.

13
006583
ATTENTION :
• Si l’outil est utilisé de manière continue à vitesse
réduite sur une période prolongée, le moteur sera sur-
chargé et chauffera.
• Vous ne pourrez pas tourner la molette de réglage de
la vitesse plus loin que le chiffre 6 et le chiffre 1. Ne la
tournez pas de force au-delà de ces chiffres, sinon elle
risque de ne plus fonctionner.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’effectuer tout travail dessus.
Pose et dépose de la lame de scie sauteuse
(Fig. 4 et 5)
ATTENTION :
• Enlevez toujours les copeaux et autres corps étrangers
qui adhèrent à la lame et/ou à la tige porte-lame.
Sinon, la lame risque de ne pas être suffisamment ser-
rée, ce qui pourrait provoquer de graves blessures.
• Ne touchez ni la lame ni la pièce travaillée immédiate-
ment après l’opération ; elles peuvent être extrême-
ment chaudes et brûler votre peau.
• Serrez toujours la lame fermement. Une lame mal ser-
rée risquerait de casser et d’entraîner une grave bles-
sure.
• Utilisez uniquement des lames de type B. L’utilisation
de lames de type autre que B risquerait de causer un
serrage insuffisant de la lame et d’entraîner une grave
blessure.
Pour installer la lame, desserrez le boulon sur le porte-
lame en tournant dans le sens contraire des aiguilles
d’une montre à l’aide de la clé hexagonale.
En orientant les dents de la lame vers l’avant, insérez la
lame à fond dans le porte-lame. Assurez-vous que le
bord arrière de la lame est bien aligné dans le rouleau.
Serrez ensuite le boulon en tournant dans le sens des
aiguilles d’une montre pour immobiliser la lame.
Pour retirer la lame, suivez la procédure d’installation en
sens inverse.
NOTE :
• Lubrifiez de temps en temps le galet.
Rangement de la clé hexagonale (Fig. 6)
Après l’utilisation de la clé hexagonale, rangez-la tel
qu’indiqué sur l’illustration pour éviter de la perdre.
Réglage du galet (Pour les modèles 4326/4327)
(Fig. 7)
Desserrez le boulon au dos de la base de l’outil à l’aide
de la clé hexagonale. Déplacez le guide de façon que le
galet rentre légèrement en contact avec la lame. Puis,
serrez le boulon pour fixer la base de l’outil et le guide.
NOTE :
• Lubrifiez de temps en temps le galet.
Protecteur (Fig. 8)
ATTENTION :
• Portez toujours des lunettes de sécurité, même si l’outil
fonctionne avec le protecteur abaissé.
Abaissez le protecteur pour éviter que les copeaux ne
volent. Néanmoins, pour effectuer des coupes en biais, il
faudra le relever à fond.
UTILISATION
ATTENTION :
• Maintenez toujours la base de l’outil exactement au
niveau du matériau. Sinon, vous risquez de briser la
lame et de vous blesser grièvement.
• Faites avancer l’outil très lentement lors de la coupe de
courbes ou de spirales. Le fait de forcer l’outil peut
résulter en une surface de coupe oblique et entraîner le
bris de la lame.
Mettez l’outil en marche alors que la lame ne touche à
rien et attendez qu’elle ait atteint sa pleine vitesse. Puis,
amenez la base en contact avec le matériau à scier, et
déplacez normalement l’outil vers l’avant en suivant le
trait marqué préalablement. (Fig. 9)
Coupe en biseau
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’incliner la base de l’outil.
• Avant d’effectuer une coupe en biais, relevez complète-
ment le cache-poussière.
En inclinant la base de l’outil, vous pouvez effectuer des
coupes en biseau sur tout angle compris entre 0° et 45°
(vers la gauche ou la droite). (Fig. 10)
Desserrez le boulon qui se trouve à l’arrière de la base
de l’outil à l’aide de la clé hexagonale. Déplacez la base
de l’outil de façon que le boulon se trouve au centre de la
fente en forme de croix de la base de l’outil. (Fig. 11)
Inclinez la base de l’outil de façon à obtenir l’angle de
biseau voulu. L’angle de coupe en biseau est indiqué par
une graduation en degrés sur le bord du carter du moteur.
Serrez ensuite le boulon pour immobiliser la base.
(Fig. 12)
Sciage au ras d’un obstacle (Fig. 13)
Desserrez le boulon au dos de la base de l’outil à l’aide
de la clé hexagonale, et reculez la base de l’outil à fond
vers l’arrière. Puis, serrez le boulon pour fixer la base de
l’outil.
Découpes
Les découpes s’effectuent suivant deux méthodes, A ou
B.
A) Perçage d’un trou d’amorce
Pour les découpes internes sans entaille d’amorce
sur le bord du matériau, percez à trou d’amorce de
12 mm de diamètre ou plus. Insérez la lame dans ce
trou pour commencer la découpe. (Fig. 14)
Matériau à couper Chiffre de la molette
de réglage
Bois 5 – 6
Acier doux 3 – 6
Acier inoxydable 3 – 4
Aluminium 3 – 6
Matières plastiques 1 – 4

14
B) Attaque en plein bois
Vous n’aurez pas besoin de percer un trou d’amorce
ni de faire une entaille d’amorce si vous procédez
délicatement comme suit.
(1) Inclinez l’avant de l’outil vers l’avant sur le bord
avant de la base, la lame étant placée juste au-
dessus de la surface du matériau. (Fig. 15)
(2) Appuyez sur l’outil de façon que le bord avant de
la base ne bouge pas quand vous mettez l’outil en
marche, et abaissez lentement et délicatement
l’arrière de l’outil.
(3) Lorsque la lame traverse le matériau, abaissez
lentement la base de l’outil sur la surface du maté-
riau.
(4) Terminez la coupe normalement.
Finition des bords (Fig. 16)
Pour équarrir les bords ou faire des ajustements de
dimension, passez légèrement la lame sur les bords de
coupe.
Coupe de métal
Utilisez toujours un liquide de refroidissement (huile de
coupe) pour couper du métal. Sinon, la lame s’usera très
rapidement. Vous pouvez aussi enduire directement la
face intérieure du matériau de graisse, au lieu d’utiliser
un liquide de refroidissement.
Collecte de poussière (Fig. 17)
Pour travailler en toute propreté avec cet outil, raccordez-
le à un aspirateur Makita. Insérez le tuyau de l’aspirateur
dans l’orifice au dos de l’outil. Abaissez le cache-pous-
sière avant de commencer le travail.
NOTE :
• La collecte de poussière n’est pas possible avec les
coupes en biais.
Guide parallèle (accessoire en option)
ATTENTION :
• Assurez-vous toujours que le contact est coupé et
l’outil débranché avant d’installer ou de retirer des
accessoires.
1. Coupes droites (Fig. 18, 19, 20 et 21)
Pour couper régulièrement des largeurs égales ou
inférieures à 160 mm, utilisez le guide parallèle pour
obtenir des coupes rapides, nettes et droites.
Pour installer le guide parallèle, insérez-le dans l’ori-
fice rectangulaire situé sur le côté de la base de
l’outil, avec le guide parallèle tourné vers le bas.
Positionnez le guide parallèle à la largeur de coupe
voulue, puis vissez le boulon pour fixer le guide.
2. Coupes circulaires (Fig. 22, 23, 24 et 25)
Pour découper des arcs de cercle d’un rayon égal ou
inférieur à 170 mm, installez le guide parallèle
comme suit.
Insérez le guide parallèle dans l’orifice rectangulaire
situé sur le côté de la base de l’outil, avec le guide
parallèle tourné vers le haut. Insérez la goupille de
guide circulaire dans l’un des deux trous du guide de
garde. Vissez le boulon fileté sur la goupille pour
fixer la goupille.
Puis, positionnez le guide parallèle sur le rayon de
coupe voulu, et serrez le boulon pour fixer le guide.
Ensuite, faites glisser la base de l’outil à fond vers
l’avant.
NOTE :
• Utilisez toujours des lames No. B-17, B-18, B-26
ou B-27 pour découper des cercles ou des arcs de
cercle.
Dispositif anti-éclat pour base d’acier
(accessoire en option) (Fig. 26)
Vous pouvez utiliser le dispositif anti-éclat pour obtenir
des coupes sans fente. Pour installer le dispositif anti-
éclat, déplacez la base complètement vers l’avant et
insérez le dispositif entre les deux parties saillantes de la
base.
NOTE :
• L’utilisation du dispositif anti-éclat n’est pas possible
lors des coupes en biseau.
Dispositif anti-éclat pour base d’aluminium
(accessoire en option) (Fig. 27)
L’utilisation du dispositif anti-éclat permet d’obtenir des
coupes sans éclats. Pour l’installer, déplacez la base de
l’outil complètement vers l’avant, puis installez le disposi-
tif par l’arrière de la base de l’outil. Lorsque vous utilisez
la plaque de recouvrement, installez le dispositif anti-
éclat sur cette dernière.
ATTENTION :
• Vous ne pourrez pas utiliser le dispositif anti-éclat pour
les coupes en biais.
Plaque de recouvrement pour base d’aluminium
(accessoire en option) (Fig. 28)
Utilisez la plaque de recouvrement lors de la coupe des
matériaux décoratifs de placage, de plastique, etc. Cette
plaque protège contre les dommages les surfaces fragi-
les ou délicates. Installez-la par l’arrière de la base de
l’outil.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
débranché avant d’y effectuer tout travail d’inspection
ou d’entretien.
• N’utilisez jamais d’essence, de benzine, de diluant,
d’alcool ou produits similaires. Il y a risque de décolora-
tion, de déformation ou de fissuration.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, l’inspection et le remplacement des char-
bons, et tout autre travail d’entretien ou de réglage doi-
vent être effectués dans un centre de service Makita
agréé, exclusivement avec des pièces de rechange
Makita.

15
ACCESSOIRES EN OPTION
ATTENTION :
• Les accessoires ou pièces supplémentaires qui suivent
sont recommandés pour l’utilisation avec l’outil Makita
spécifié dans ce manuel. L’utilisation de tout autre
accessoire ou pièce supplémentaire peut comporter un
risque de blessure. Utilisez uniquement l’accessoire ou
la pièce supplémentaire dans le but spécifié.
Pour obtenir plus de détails sur ces accessoires, contac-
tez votre Centre d’Entretien local Makita.
• Lame de scie sauteuse
• Clé hexagonale 3
• Ensemble de guide parallèle (règle de guidage)
• Dispositif anti-éclat
• Tuyau (Pour l’aspirateur)
• Plaque de recouvrement (Pour outil avec base d’alumi-
nium)
NOTE :
• Il se peut que certains éléments de la liste soient com-
pris dans l’emballage de l’outil en tant qu’accessoires
standard. Ils peuvent varier d’un pays à l’autre.
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Modèle 4326, 4327
Niveau de pression sonore (LpA) : 86 dB (A)
Niveau de puissance sonore (LWA):97dB(A)
Incertitude (K) : 3 dB (A)
Modèle 4328, 4329
Niveau de pression sonore (LpA) : 83 dB (A)
Niveau de puissance sonore (LWA):94dB(A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Modèle 4326, 4327
Mode de travail : coupe de panneaux
Émission de vibrations (ah, B):5,5m/s
2
Incertitude (K) : 1,5 m/s2
Mode de travail : coupe de feuilles métalliques
Émission de vibrations (ah, M):5,5m/s
2
Incertitude (K) : 1,5 m/s2
Modèle 4328, 4329
Mode de travail : coupe de panneaux
Émission de vibrations (ah, B):7,0m/s
2
Incertitude (K) : 1,5 m/s2
Mode de travail : coupe de feuilles métalliques
Émission de vibrations (ah, M):5,0m/s
2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-17
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita déclare que la (les) machine(s) suivante(s) :
Désignation de la machine :
Scie sauteuse
N° de modèle / Type : 4326, 4327, 4328, 4329
sont conformes aux directives européennes suivan-
tes :2006/42/CE
et sont fabriquées conformément aux normes ou aux
documents normalisés suivants :
EN60745
La documentation technique conforme à la norme 2006/
42/CE est disponible auprès de :
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique
31.12.2013
Yasushi Fukaya
Directeur
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

16
DEUTSCH (Originale Anleitungen)
Übersicht
1 Schnittbewegung-Umschalthebel
2Schalter
3 Schalterarretierung
4 Hubzahl-Stellrad
5 Sägeblattaufnahme
6 Innensechskantschraube
7 Innensechskantschlüssel
8 Sägeblatt
9 Führungsrolle
10 Haken
11 Klemmstück
12 Grundplatte
13 Schutzhaube
14 Schnittlinie
15 Kante
16 Teilstriche
17 Vorbohrung
18 Schlauch
19 Typ mit Stahl-Grundplatte
20 Parallelanschlag
(führungslinealsatz)
21 Typ mit Aluminium-Grundplatte
22 Führungsfläche
23 Anschlagführung
24 Gewindeknopf
25 Stift
26 Spanreißschutz
27 Führungsschiene
28 Aluminium-Grundplatte
29 Gleitplatte
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten können von Land zu Land
abweichen.
• Gewicht nach EPTA-Verfahren 01/2003
ENE019-1
Vorgesehene Verwendung
Diese Maschine ist für das Sägen von Holz, Kunststoff
und Metall vorgesehen. Dank des umfangreichen Zube-
hör- und Sägeblattprogramms kann die Maschine für
viele Zwecke eingesetzt werden und eignet sich ideal für
Bogen- oder Kreisschnitte.
ENF002-2
Netzanschluss
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Spannung angeschlossen werden und arbeitet
nur mit Einphasen-Wechselspannung. Sie ist doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluss betrieben werden.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB016-3
SICHERHEITSWARNUNGEN FÜR
STICHSÄGEN
1. Halten Sie das Elektrowerkzeug nur an den iso-
lierten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem Strom führenden Kabel kön-
nen die freiliegenden Metallteile des Elektrowerk-
zeugs ebenfalls Strom führend werden, so dass der
Benutzer einen elektrischen Schlag erleiden kann.
Modell 4326 4327 4328 4329
Hubhöhe 18 mm 18 mm 18 mm 18 mm
Sägeblatttyp Typ B
Maximale
Schnitttiefe
Holz 65 mm 65 mm 65 mm 65 mm
Weichstahl 6 mm 6 mm 6 mm 6 mm
Hubzahl pro Minute (min–1) 3 100 500 – 3 100 500 – 3 100 500 – 3 100
Gesamtlänge
217 mm
(Typ mit Stahl-Grundplatte) 217 mm (Typ mit Stahl-Grundplatte)
217 mm 223 mm
223 mm
(Typ mit
Aluminium-Grundplatte)
223 mm
(Typ mit
Aluminium-Grundplatte)
Nettogewicht
1,8 kg
(Typ mit Stahl-Grundplatte) 1,8 kg (Typ mit Stahl-Grundplatte)
1,8 kg 1,9 kg
1,9 kg
(Typ mit
Aluminium-Grundplatte)
1,9 kg
(Typ mit
Aluminium-Grundplatte)
Sicherheitsklasse /II

17
2. Verwenden Sie Klemmen oder eine andere prak-
tische Methode, um das Werkstück auf einer sta-
bilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabi-
len Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
4. Schneiden Sie keine Nägel durch. Untersuchen
Sie das Werkstück auf Nägel, und entfernen Sie
diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Sägen, dass
genügend Freiraum hinter dem Werkstück vor-
handen ist, damit das Sägeblatt nicht gegen eine
harte Oberfläche, wie Fußboden, Werkbank
usw., stößt.
7. Halten Sie die Maschine sicher in der Hand.
8. Achten Sie stets darauf, dass das Sägeblatt
nicht das Werkstück berührt, bevor die Stich-
säge eingeschaltet wird.
9. Halten Sie während des Betriebs die Hände von
den sich bewegenden Teilen der Maschine fern.
10. Die Maschine nicht im eingeschalteten Zustand
aus der Hand legen. Die Benutzung ist nur in
handgehaltener Weise vorgesehen.
11. Das Sägeblatt erst dann vom Werkstück entfer-
nen, nachdem die Maschine abgeschaltet wurde
und das Sägeblatt zum Stillstand gekommen ist.
12. Berühren Sie weder Sägeblatt noch Werkstück
unmittelbar nach dem Schneiden; beide können
sehr heiß sein und Verbrennungen verursachen.
13. Lassen Sie das Werkzeug nicht unnötig im Leer-
lauf laufen.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
15. Verwenden Sie stets die korrekte Staubschutz-
oder Atemmaske für das jeweilige Material und
die Anwendung.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor jeder Einstellung oder Funktionsprüfung der Maschine stets, dass sie ausgeschaltet und
vom Stromnetz getrennt ist.
Wahl der Schnittbewegung (Für Modelle 4328/4329) (Abb. 1)
Diese Maschine kann mit Pendelhub oder Linearhub (gerade Auf-Ab-Bewegung) betrieben werden. Bei Pendelhub
wird das Sägeblatt im Schnitthub vorwärts geschoben, wodurch erheblich höhere Schnittgeschwindigkeiten möglich
sind.
Zum Umschalten der Schnittbewegung drehen Sie einfach den Umschalthebel auf die Position der gewünschten
Schnittbewegung.
Wählen Sie die geeignete Schnittbewegung anhand der Tabelle aus.
006582
Schalterfunktion (Abb. 2)
VORSICHT:
• Überprüfen Sie vor dem Anschließen der Maschine an
das Stromnetz stets, ob der Schalter ordnungsgemäß-
funktioniert und beim Loslassen in die “AUS” -Stellung
zurückkehrt.
Zum Einschalten der Maschine einfach den Schalter
drücken. Zum Ausschalten den Schalter loslassen.
Für Dauerbetrieb den Schalter drücken, und dann die
Schalterarretierung hineindrücken.
Zum Ausrasten der Schalterarretierung den Elektronik-
schalter ganz hineindrücken und dann loslassen.
Position Schnittbewegung Anwendungen
0 Geradlinige Schnittbewegung Zum Schneiden von Weichstahl, Edelstahl und Kunststoff.
Für saubere Schnitte in Holz und Sperrholz.
I Kleiner Pendelhub Zum Schneiden von Weichstahl, Aluminium und Hartholz.
II Mittlerer Pendelhub Zum Schneiden von Holz und Sperrholz.
Für schnelles Schneiden von Aluminium und Weichstahl.
III Großer Pendelhub Für schnelles Schneiden von Holz und Sperrholz.

18
Hubzahl-Stellrad (Für Modelle 4327/4328/4329)
(Abb. 3)
Die Hubzahl kann durch Drehen des Hubzahl-Stellrads
zwischen 500 und 3.100 Hüben pro Minute eingestellt
werden. Auf dem Hubzahl-Stellrad sind die Positionen 1
(niedrigste Hubzahl) bis 6 (höchste Hubzahl) markiert.
Hinweise auf die richtige, werkstoffgerechte Hubzahl ent-
nehmen Sie der Tabelle. Die geeignete Hubzahl kann
jedoch je nach Art und Dicke des Werkstücks unter-
schiedlich sein. Höhere Hubzahlen ermöglichen im allge-
meinen schnelleres Sägen von Werkstücken, bewirken
aber auch eine Verkürzung der Lebensdauer des Säge-
blatts.
006583
VORSICHT:
• Wird die Maschine über längere Zeitspannen im Dau-
erbetrieb mit niedriger Drehzahl betrieben, wird der
Motor überlastet und überhitzt.
• Das Hubzahl-Stellrad lässt sich nur bis zur Position 6
vor- und bis zur Position 1 zurückdrehen. Drehen Sie
es nicht gewaltsam über die Position 6 oder 1 hinaus,
weil sonst eine genaue Einstellung der Hubzahl nicht
mehr möglich ist.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass sie ausgeschaltet und vom
Stromnetz getrennt ist.
Montage/Demontage des Sägeblatts
(Abb. 4 u. 5)
VORSICHT:
• Säubern Sie Sägeblatt und/oder Sägeblatthalter stets
von anhaftenden Spänen oder Fremdkörpern. Ande-
renfalls besteht die Gefahr, dass das Sägeblatt nicht
richtig sitzt, was zu schweren Verletzungen führen
kann.
• Vermeiden Sie eine Berührung des Sägeblatts oder
des Werkstücks unmittelbar nach der Bearbeitung, weil
sie dann noch sehr heiß sind und Hautverbrennungen
verursachen können.
• Ziehen Sie das Sägeblatt stets fest an. Unzureichen-
des Anziehen des Sägeblatts kann zu Sägeblattbruch
oder schweren Körperverletzungen führen.
• Verwenden Sie nur Sägeblätter des Typs B. Die Ver-
wendung von anderen Sägeblättern außer solchen des
Typs B verursacht unzureichende Befestigung des
Sägeblatts, was zu schweren Körperverletzungen füh-
ren kann.
Zum Montieren des Sägeblatts die Schraube am Säge-
blatthalter mit dem Inbusschlüssel durch Drehen entge-
gen dem Uhrzeigersinn lösen.
Das Sägeblatt mit den Zähnen nach vorn weisend bis
zum Anschlag in den Sägeblatthalter einführen. Verge-
wissern Sie sich, dass die Hinterkante des Sägeblatts in
der Rolle sitzt. Dann die Schraube zur Sicherung des
Sägeblatts im Uhrzeigersinn festziehen.
Zum Demontieren des Sägeblatts ist das Montageverfah-
ren umgekehrt anzuwenden.
HINWEIS:
• Schmieren Sie die Führungsrolle von Zeit zu Zeit.
Inbusschlüssel-Aufbewahrung (Abb. 6)
Der Inbusschlüssel kann an der in der Abbildung gezeig-
ten Stelle aufbewahrt werden, damit er nicht verloren
geht.
Einstellen der Führungsrolle
(Für Modelle 4326/4327) (Abb. 7)
Lösen Sie die Schraube auf der Rückseite der Grund-
platte mit dem Innensechskantschlüssel. Verschieben
Sie das Klemmstück, so dass die Rolle das Sägeblatt
leicht berührt. Ziehen Sie dann die Schraube zur Befesti-
gung von Grundplatte und Klemmstück an.
HINWEIS:
• Die Führungsrolle von Zeit zu Zeit schmieren.
Schutzhaube (Abb. 8)
VORSICHT:
• Tragen Sie stets eine Schutzbrille, wenn Sie die Stich-
säge mit abgesenkter Schutzhaube betreiben.
Senken Sie die Schutzhaube ab, um Herausfliegen von
Spänen zu verhüten. Zum Ausführen von Gehrungs-
schnitten muss sie jedoch ganz angehoben werden.
BETRIEB
VORSICHT:
• Setzen Sie die Grundplatte der Stichsäge stets flach
auf das Werkstück auf. Anderenfalls besteht die Gefahr
eines Sägeblattbruchs, was zu schweren Verletzungen
führen kann.
• Schieben Sie die Maschine beim Kurvenschneiden
oder Dekupieren sehr langsam vor. Gewaltsames Vor-
schieben der Maschine kann zu einer schiefen Schnitt-
fläche oder Sägeblattbruch führen.
Schalten Sie die Maschine ein, ohne dass das Sägeblatt
Kontakt hat, und warten Sie, bis sie ihre volle Hubzahl
erreicht. Setzen Sie die Grundplatte flach auf das Werk-
stück, und bewegen Sie die Maschine entlang der vorher
markierten Schnittlinie sachte vorwärts. (Abb. 9)
Gehrungsschnitte
VORSICHT:
• Vergewissern Sie sich vor dem Kippen der Grundplatte
stets, dass die Maschine ausgeschaltet und vom Netz
getrennt ist.
• Heben Sie die Schutzhaube bei Gehrungsschnitten bis
zum Anschlag.
Werkstoff Hubzahl-Einstellung
Holz 5 – 6
Weichstahl 3–6
Edelstahl 3 – 4
Aluminium 3–6
Kunststoff 1 – 4

19
Durch Neigen der Grundplatte können Gehrungsschnitte
in jedem Winkel zwischen 0° und 45° (links oder rechts)
ausgeführt werden. (Abb. 10)
Lösen Sie die Schraube an der Rückseite der Grund-
platte mit dem Inbusschlüssel. Verschieben Sie die
Grundplatte so, dass sich die Innensechskantschraube in
der Mitte des Kreuzschlitzes in der Grundplatte befindet.
(Abb. 11)
Neigen Sie die Grundplatte, bis der gewünschte Winkel
erreicht ist. Die Kante des Motorgehäuses kennzeichnet
den Neigungswinkel mit Teilstrichen. Dann die Schraube
zur Befestigung der Grundplatte festziehen. (Abb. 12)
Randnahe Schnitte (Abb. 13)
Lösen Sie die Innensechskantschraube an der Unter-
seite der Maschine und schieben Sie die Grundplatte bis
zum Anschlag zurück. Ziehen Sie anschließend die
Innensechskantschraube zur Befestigung der Grund-
platte wieder an.
Ausschnitte
Es gibt zwei Möglichkeiten A oder B, Ausschnitte durch-
zuführen.
A) Vorbohren
Bei Innenausschnitten ohne Zuführschnitt von einer
Kante aus machen Sie eine Vorbohrung von ca.
12 mm Durchmesser. Das Sägeblatt in diese Öffnung
einführen und mit dem Sägen beginnen. (Abb. 14)
B) Tauchschnitte
Um Schnitte ohne Vorbohren oder Zuführschnitt aus-
zuführen, gehen Sie wie folgt vor.
(1) Die Stichsäge auf der Vorderkante der Grund-
platte kippen, so dass die Sägeblattspitze dicht
über der Oberfläche des Werkstücks
liegt. (Abb. 15)
(2) Druck auf die Stichsäge ausüben, damit die Vor-
derkante der Grundplatte nicht verrutscht, wenn
die Stichsäge eingeschaltet und das hintere Ende
langsam abgesenkt wird.
(3) Sobald das Sägeblatt in das Werkstück eindringt,
die Grundplatte langsam auf die Oberfläche des
Werkstücks absenken.
(4) Den Schnitt in gewohnter Weise beenden.
Bearbeitung von Kanten (Abb. 16)
Um Kanten nachzuarbeiten oder Maßkorrekturen vorzu-
nehmen, das Sägeblatt leicht an den Schnittkanten ent-
langführen.
Schneiden von Metall
Beim Schneiden von Metall stets ein geeignetes Kühlmit-
tel (Schneidöl) verwenden. Nichtbeachtung verursacht
erheblichen Verschleiß des Sägeblatts. Anstelle von
Kühlmittel kann auch die Unterseite des Werkstücks ein-
gefettet werden.
Staubabsaugung (Abb. 17)
Durch den Anschluss dieser Maschine an ein Absaugge-
rät wird staubarmes Arbeiten ermöglicht. Schließen Sie
den Schlauch eines Absauggerätes an den Absaugstut-
zen an. Senken Sie die Schutzhaube vor dem Betrieb ab.
HINWEIS:
• Bei Gehrungsschnitten ist keine Staubabsaugung mög-
lich.
Parallelanschlag (Sonderzubehör)
VORSICHT:
• Vergewissern Sie sich vor dem Montieren oder Demon-
tieren von Zubehör stets, dass die Maschine ausge-
schaltet und vom Netz getrennt ist.
1. Gerade Schnitte (Abb. 18, 19, 20 u. 21)
Bei wiederholtem Schneiden von Breiten kleiner als
160 mm gewährleistet der Parallelanschlag
schnelle, saubere und gerade Schnitte.
Führen Sie den Parallelanschlag in die rechteckige
Öffnung an der Seite der Grundplatte ein, so dass
die Anschlagführung nach unten gerichtet ist. Schie-
ben Sie den Parallelanschlag zur Position der
gewünschten Schnittbreite, und ziehen Sie dann die
Schraube zur Befestigung an.
2. Kreisschnitte (Abb. 22, 23, 24 u. 25)
Um Kreis- oder Bogenschnitte von weniger als
170 mm Radius durchzuführen, montieren Sie den
Parallelanschlag wie folgt.
Führen Sie den Parallelanschlag in die rechteckige
Öffnung an der Seite der Grundplatte ein, so dass
die Anschlagführung nach oben gerichtet ist. Setzen
Sie den Dorn des Kreisschneiders in eine der bei-
den Bohrungen in der Anschlagführung ein, und
sichern Sie ihn mit dem Gewindeknopf.
Schieben Sie nun den Parallelanschlag zu dem
gewünschten Schnittradius, und ziehen Sie die
Schraube zur Befestigung an. Schieben Sie dann
die Grundplatte der Maschine ganz nach vorn.
HINWEIS:
• Verwenden Sie stets die Sägeblätter Nr. B-17, B-18,
B-26 oder B-27 für kreis- oder bogenförmige
Schnitte.
Splitterschutz für Stahl-Grundplatte
(Sonderzubehör) (Abb. 26)
Für splitterfreie Schnitte kann der Splitterschutz verwen-
det werden. Zum Montieren des Splitterschutzes die
Grundplatte ganz nach vorn schieben, und die Vorrich-
tung zwischen die zwei Vorsprünge der Grundplatte ein-
führen.
HINWEIS:
• Bei der Durchführung von Neigungsschnitten kann der
Splitterschutz nicht verwendet werden.
Splitterschutz für Aluminium-Grundplatte
(Sonderzubehör) (Abb. 27)
Um splitterfreie Schnitte auszuführen, empfiehlt sich die
Verwendung des Spanreißschutzes. Schieben Sie die
Grundplatte bis zum Anschlag nach vorne, und montie-
ren Sie den Spanreißschutz von der Unterseite der
Grundplatte. Wenn Sie die Gleitplatte verwenden, mon-
tieren Sie den Spanreißschutz auf die Gleitplatte.
VORSICHT:
• Bei Gehrungsschnitten kann der Spanreißschutz nicht
verwendet werden.
Abdeckplatte für Aluminium-Grundplatte
(Sonderzubehör) (Abb. 28)
Verwenden Sie die Gleitplatte zum Schneiden von deko-
rativen Furnieren, Kunststoffen usw. Sie schützt empfind-
liche oder feine Oberflächen vor Beschädigung. Passen
Sie die Gleitplatte auf die Unterseite der Grundplatte.

20
WARTUNG
VORSICHT:
• Denken Sie vor der Durchführung von Überprüfungen
oder Wartungsarbeiten stets daran, die Maschine aus-
zuschalten und vom Stromnetz zu trennen.
• Verwenden Sie auf keinen Fall Benzin, Benzol, Verdün-
ner, Alkohol oder dergleichen. Solche Mittel können
Verfärbung, Verformung oder Rissbildung verursachen.
Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses
Produkts aufrechtzuerhalten, sollten Reparaturen, Über-
prüfung und Austausch der Kohlebürsten und andere
Wartungs- oder Einstellarbeiten nur von Makita-Kunden-
dienstzentren unter ausschließlicher Verwendung von
Makita-Originalersatzteilen ausgeführt werden.
SONDERZUBEHÖR
VORSICHT:
• Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebe-
nen Makita-Maschine empfohlen. Die Verwendung
anderer Zubehörteile oder Vorrichtungen kann eine
Verletzungsgefahr darstellen. Verwenden Sie Zubehör-
teile oder Vorrichtungen nur für ihren vorgesehenen
Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Sägeblatt
• Inbusschlüssel 3
• Parallelanschlagsatz (führungslinealsatz)
• Spanreißschutz
• Schlauch (Für Staubsauger)
• Gleitplatte (Für Typ mit Aluminium-Grundplatte)
HINWEIS:
• Manche Teile in der Liste können als Standardzubehör
im Werkzeugsatz enthalten sein. Sie können von Land
zu Land unterschiedlich sein.
ENG905-1
Geräusch
Typischer A-bewerteter Geräuschpegel ermittelt gemäß
EN60745:
Modell 4326, 4327
Schalldruckpegel (LpA): 86 dB (A)
Schalleistungspegel (LWA): 97 dB (A)
Ungewissheit (K): 3 dB (A)
Modell 4328, 4329
Schalldruckpegel (LpA): 83 dB (A)
Schalleistungspegel (LWA): 94 dB (A)
Ungewissheit (K): 3 dB (A)
Gehörschutz tragen
ENG900-1
Vibration
Vibrationsgesamtwert (Drei-Achsen-Vektorsumme)
ermittelt gemäß EN60745:
Modell 4326, 4327
Arbeitsmodus: Schneiden von Brettern
Vibrationsemission (ah, B): 5,5 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Schneiden von Blechen
Vibrationsemission (ah, M): 5,5 m/s2
Ungewissheit (K): 1,5 m/s2
Modell 4328, 4329
Arbeitsmodus: Schneiden von Brettern
Vibrationsemission (ah, B): 7,0 m/s2
Ungewissheit (K): 1,5 m/s2
Arbeitsmodus: Schneiden von Blechen
Vibrationsemission (ah, M): 5,0 m/s2
Ungewissheit (K): 1,5 m/s2
ENG901-1
• Der angegebene Vibrationsemissionswert wurde im
Einklang mit der Standardprüfmethode gemessen und
kann für den Vergleich zwischen Maschinen herange-
zogen werden.
• Der angegebene Vibrationsemissionswert kann auch
für eine Vorbewertung des Gefährdungsgrads verwen-
det werden.
WARNUNG:
• Die Vibrationsemission während der tatsächlichen
Benutzung des Elektrowerkzeugs kann je nach der
Benutzungsweise der Maschine vom angegebenen
Emissionswert abweichen.
• Identifizieren Sie Sicherheitsmaßnahmen zum Schutz
des Benutzers anhand einer Schätzung des Gefähr-
dungsgrads unter den tatsächlichen Benutzungsbedin-
gungen (unter Berücksichtigung aller Phasen des
Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten
der Maschine zusätzlich zur Betriebszeit).
ENH101-17
Nur für europäische Länder
EG-Übereinstimmungserklärung
Makita erklärt, dass die folgende(n) Maschine(n):
Bezeichnung der Maschine:
Stichsäge
Modell-Nr./ Typ: 4326, 4327, 4328, 4329
den folgenden europäischen Richtlinien entspre-
chen:
2006/42/EG
gemäß den folgenden Standards oder standardisierten
Dokumenten hergestellt werden:
EN60745
Die technische Akte in Übereinstimmung mit 2006/42/EG
ist erhältlich von:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
31.12.2013
Yasushi Fukaya
Direktor
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgien
